Comparison of measuring results between solid fuel stoves tested in accordance with EN 13240 and NS 3058
| løbenummer | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| EN Resultater | |||||||||||||
| CO henført t 13 % O2 (%) | 0,18 | 0,16 | 0,19 | 0,19 | 0,22 | 0,14 | 0,2 | 0,17 | 0,14 | 0,12 | 0,15 | 0,13 | 0,07 |
| CO2 (%) | 8,3 | 7,7 | 9,6 | 6,7 | 9,2 | 7,5 | 7,4 | 9 | 8,3 | 10,4 | 9,1 | 11,6 | 10,9 |
| Virkningsgrad (%) | 77 | 73 | 82 | 76 | 74 | 76 | 76 | 77 | 76 | 80 | 76 | 77 | 80 |
| Nominel effekt (kW) | 5,2 | 6,5 | 4,6 | 5,5 | 6 | 5,1 | 5,5 | 7,1 | 6,3 | 6,7 | 5 | 5,7 | 6,3 |
| Røgtemperatur (°C) | 258 | 291 | 231 | 235 | 309 | 244 | 245 | 274 | 271 | 292 | 291 | 339 | 286 |
| OGC henført til 13 % O2 | 159 | 122 | 127 | 249 | 113 | 115 | 105 | 91 | 123 | 116 | 91 | ||
| NS Resultater | |||||||||||||
| NS samlet (g/kg tø) | 4,57 | 5,64 | 9,13 | 9,22 | 5,21 | 3,86 | 3,53 | 4,38 | 6,24 | 6,22 | 6,7 | 8,35 | 4,77 |
| Trin1 Br. forbrug (kg tø/h) | 1,2 | 1,25 | 1,08 | 1,1 | 1,19 | 1,19 | 1,24 | 1,09 | 1,23 | 1,15 | 1,12 | 1,03 | 1,24 |
| Trin1 Røgtemp (°C) | 246 | 206 | 191 | 191 | 221 | 262 | 264 | 237 | 250 | 241 | 221 | 276 | 239 |
| Trin1 Partikel (g/kg tø) | 4,88 | 5,58 | 12,52 | 13,75 | 8,18 | 3,51 | 1,84 | 6,16 | 9,95 | 9,66 | 7,9 | 7,66 | 3,17 |
| Trin2 Br. forbrug (kg tø/h) | 1,28 | 1,36 | 1,57 | 1,38 | 1,73 | 1,49 | 1,46 | 1,42 | 1,59 | 1,4 | 1,47 | 1,55 | 1,77 |
| Trin2 Røgtemp (°C) | 255 | 227 | 269 | 236 | 269 | 302 | 288 | 277 | 298 | 273 | 267 | 367 | 291 |
| Trin2 Partikel (g/kg tø) | 3,87 | 5,64 | 7,28 | 4,89 | 2,95 | 3,97 | 4,81 | 4,55 | 4,89 | 5,55 | 7,03 | 6,99 | 5,19 |
| Trin3 Br. forbrug (kg tø/h) | 2,26 | 2,46 | 2,28 | 2,31 | 1,73 | 2,37 | 3,27 | 2,39 | 2,12 | 2,22 | 2,74 | 2,29 | 2 |
| Trin3 Røgtemp (°C) | 363 | 339 | 352 | 326 | 269 | 395 | 452 | 396 | 377 | 352 | 411 | 461 | 322 |
| Trin3 Partikel (g/kg tø) | 2,26 | 5,67 | 8,73 | 3,44 | 2,95 | 3,96 | 3,39 | 3,21 | 4,3 | 5,18 | 5,46 | 10,91 | 5,48 |
| Trin4 Br. forbrug (kg tø/h) | 2,26 | 2,46 | 2,28 | 5,89 | 1,73 | 2,37 | 3,27 | 2,39 | 2,12 | 2,89 | 2,74 | 2,29 | 3,5 |
| Trin4 Røgtemp (°C) | 363 | 339 | 352 | 581 | 269 | 395 | 452 | 396 | 377 | 386 | 411 | 461 | 411 |
| Trin4 Partikel (g/kg tø) | 2,26 | 5,67 | 8,73 | 3,35 | 2,95 | 3,96 | 3,39 | 3,21 | 4,3 | 6,03 | 5,46 | 10,91 | 7,21 |
| løbenummer | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 |
| EN Resultater | ||||||||||||||
| CO henført t 13 % O2 (%) | 0,13 | 0,24 | 0,24 | 0,22 | 0,14 | 0,17 | 0,22 | 0,2 | 0,13 | 0,21 | 0,27 | 0,13 | 0,13 | 0,25 |
| CO2 (%) | 9,2 | 10,6 | 10,6 | 9,9 | 9,6 | 9,1 | 7,1 | 7,2 | 9,5 | 9,2 | 6,3 | 10 | 10,9 | 8,55 |
| Virkningsgrad (%) | 74 | 77 | 77 | 76 | 77 | 80 | 79 | 75 | 79 | 75 | 73 | 82 | 80 | 73 |
| Nominel effekt (kW) | 5,6 | 4,5 | 4,5 | 4,5 | 6,3 | 5,1 | 4,9 | 5,1 | 5,7 | 5 | 4,6 | 5,3 | 5,3 | 5 |
| Røgtemperatur (°C) | 320 | 311 | 311 | 303 | 293 | 246 | 198 | 253 | 274 | 300 | 242 | 240 | 272 | 312 |
| OGC henført til 13 % O2 | 89 | 78 | 126 | 182 | 87 | 67 | 196 | 92 | 126 | |||||
| NS Resultater | ||||||||||||||
| NS samlet (g/kg tø) | 5,81 | 8,32 | 7,69 | 6,35 | 3,29 | 3,39 | 3,98 | 6,45 | 3,95 | 4,06 | 7,22 | 3,81 | 4,82 | 6 |
| Trin1 Br. forbrug (kg tø/h) | 1,19 | 1,19 | 1,07 | 1,1 | 1,18 | 1,19 | 1,12 | 1,16 | 1,24 | 1,13 | 101 | 1,15 | 1 | 1,06 |
| Trin1 Røgtemp (°C) | 278 | 248 | 234 | 238 | 262 | 234 | 230 | 262 | 247 | 222 | 206 | 252 | 233 | 160 |
| Trin1 Partikel (g/kg tø) | 6,02 | 12,1 | 12,89 | 14,58 | 3,81 | 3,49 | 7,89 | 8,17 | 2,85 | 4,03 | 13,33 | 4,89 | 7,15 | 14,14 |
| Trin2 Br. forbrug (kg tø/h) | 1,86 | 1,45 | 1,72 | 1,62 | 1,51 | 1,63 | 1,6 | 1,27 | 1,46 | 1,45 | 1,76 | 1,4 | 1,67 | 1,44 |
| Trin2 Røgtemp (°C) | 360 | 284 | 302 | 308 | 300 | 288 | 285 | 274 | 274 | 252 | 298 | 279 | 342 | 223 |
| Trin2 Partikel (g/kg tø) | 5,45 | 9,8 | 4,48 | 3,34 | 2,98 | 3,67 | 2,79 | 10,99 | 3,21 | 5,98 | 4,28 | 3,92 | 3,35 | 4,83 |
| Trin3 Br. forbrug (kg tø/h) | 2,44 | 2,29 | 2,12 | 2,36 | 2,38 | 2,24 | 1,95 | 1,91 | 2,14 | 2,56 | 2,28 | 2,03 | 1,67 | 2,63 |
| Trin3 Røgtemp (°C) | 428 | 396 | 368 | 393 | 401 | 370 | 342 | 350 | 340 | 402 | 377 | 355 | 342 | 409 |
| Trin3 Partikel (g/kg tø) | 5,98 | 4,53 | 5,67 | 2,43 | 3,57 | 2,85 | 1,5 | 2,53 | 4,93 | 1,57 | 2,93 | 3,14 | 3,35 | 2,77 |
| Trin4 Br. forbrug (kg tø/h) | 3,01 | 2,91 | 2,12 | 2,36 | 2,93 | 2,24 | 1,95 | 1,91 | 3,06 | 2,56 | 2,28 | 2,03 | 1,67 | 2,63 |
| Trin4 Røgtemp (°C) | 453 | 432 | 368 | 393 | 449 | 370 | 342 | 350 | 396 | 402 | 377 | 355 | 342 | 409 |
| Trin4 Partikel (g/kg tø) | 7,34 | 6,64 | 5,67 | 2,43 | 2,78 | 2,85 | 1,5 | 2,53 | 6,05 | 1,57 | 2,93 | 3,14 | 3,35 | 2,77 |

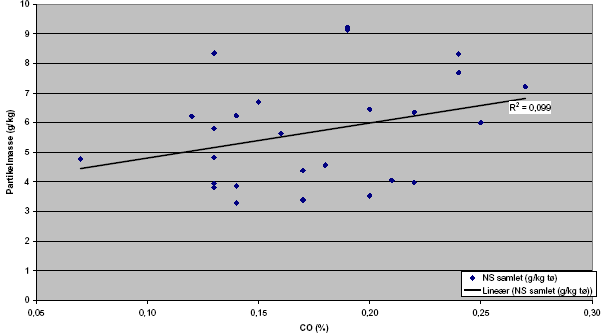

NS samlet (g/kg tø) som funktion af CO værdi
Trin1 Partikel (g/kg tø) som funktion af CO værdi
NS samlet (g/kg tø) som funktion af OGC værdi

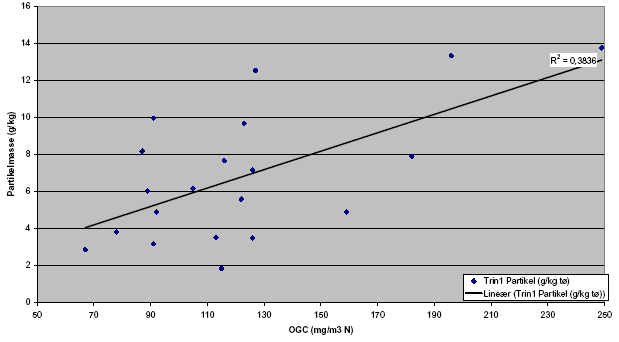

Trin1 Partikel (g/kg tø) som funktion af OGC værdien
Version 1.0 December 2006, © Danish Environmental Protection Agency
