Biologiske effekter af toksiske stoffer i regnbetingede udløb
Udstyret til prøvetagning af vejvand var i begge oplande (Lyngbyvej og Plantagevej) i
funktion i perioden fra 17. oktober 2000 til 5. november 2000.
Prøver til kemiske analyser og økotoksikologiske test blev udtaget hhv. den 24.
oktober, den 31. oktober og den 5. november 2000. Prøverne fra de to sidstnævnte datoer
blev sammenstukket til én samleprøve for at have vand nok til de yderligere test, der
blev gennemført på vandprøver i 2. runde.
Perioden op til første prøvetagning den 24. oktober var en tørvejrsperiode idet det
sidste forudgående regnvejr fandt sted den 11. oktober, altså 13 døgn tidligere. To
ganske små nedbørsepisoder i dagene op til den 24. oktober resulterede i våde vejbaner,
men gav ingen afstrømning, der kunne registreres af flowmålerne. Den prøvetagede
regnepisode, som gav i alt ca. 7 mm regn, fandt sted kl. ca. 2.30-4 om morgenen og
afhentning af prøver skete samme dag om formiddagen inden næste regnskyl satte ind ca.
kl. 13. De opsamlede prøver repræsenterede den første del af den registrerede nedbør,
nemlig ca. 35% af totalen på Lyngbyvej og ca. 40% på Plantagevej.
I den følgende periode blev der registreret en række mindre byger den 25., 28. og 29.
oktober samt en lidt kraftigere regnepisode (ca. 5 mm) om aftenen den 30. oktober.
Vejvandet i prøvetagerne fra sidstnævnte blev indsamlet den 31. oktober og sat på køl
indtil indlevering på laboratoriet. Prøven fra Lyngbyvej repræsenterede 100% af den
registererede nedbør (som ikke havde været ret kraftig på denne lokalitet), men kun 25%
af nedbøren på Plantagevej.
Derefter fulgte nogle dage uden nedbør inden der om aftenen den 3. november faldt
yderligere ca. 5 mm regn, som blev indsamlet den 5. november og blandet sammen med prøven
fra den 31. oktober for at give en stor nok samleprøve så et udvidet analyse- og
testprogram i forbindelse med 2. prøvetagningsrunde kunne gennemføres. Samleprøven blev
indleveret til laboratorierne den 6. november. Prøverne repræsenterede hhv. 35%
(Lyngbyvej) og 20% (Plantagevej) af den samlede registrerede nedbør i de to oplande.
Den opsamlede nedbør kan således ikke decideret kaldes first flush, men
repræsenterer dog (på nær et tilfælde) den første del af nedbørsforløbet, der
overordnet må antages at have højere stofkoncentrationer end gennemsnittet af en hel
nedbørsepisode.

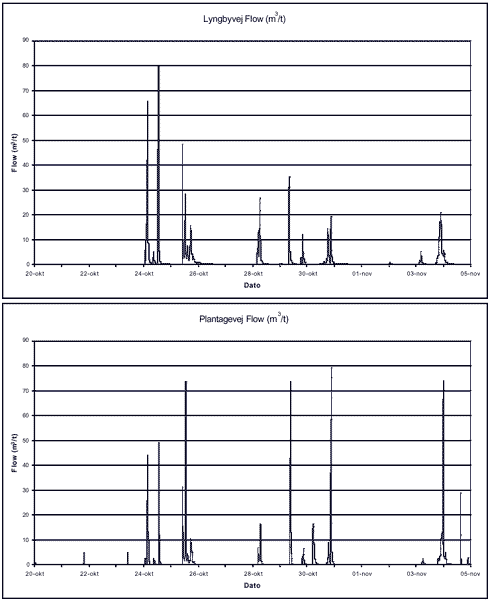

Flowmålernes registreringer af afstrømmende regnvand fra de to oplande fremgår af
Figur 4.1.
Figur 4.1
Nedbørsregistreringer i de to oplande i prøvetagningsperioden (angivet som
afstrømningshastighed i m3/time).
En sedimentprøve blev udtaget i bassinet ved Helsingørmotorvejen den 3. oktober
2000. Den samlede prøve, der blev fordelt til de to laboratorier, var på ca. 3 liter.
Sedimentet fremstod som sort, finpartikulært og lidt fedtet/olieagtigt med tegn på liv i
form af trådalger og cyklops.
Samme dag blev en sedimentprøve fra Gentofte sø udtaget som referenceprøve til den
økotoksikologiske testning. Denne prøves karakter afveg betydeligt fra sedimentprøven
fra udligningsbassinet ved at være grønbrun, løsere og åbenlyst bestå af henrådnende
plantedele og alger.
Sedimentprøve nr. 2 (i alt ca. 4 liter) blev udtaget i bassinet ved Motorvej 04
(Klovtoftegrenen) den 17. november 2000. Prøven var af samme karakter som prøven fra
Helsingørmotorvejen, dvs. bestående af sort, fedtet, finpartikulært materiale, der dog
havde lidt "løsere" konsistens og ikke rummede synlige tegn på liv.
Spildevandsprøven fra Lundtofte Renseanlæg blev udtaget den 6. november 2000 og
indleveret umiddelbart efter til de to laboratorier til videre behandling.
En oversigt over resultaterne af karakteriseringen af vejvandsprøver fra Lyngbyvej og
Plantagevej er vist i Tabel 4.1. Resultater er vist både for første og anden
prøvetagningsrunde (hhv. 24.10.00 og 05.11.00). Prøverne er i alle tilfælde analyseret
som totalprøver.
Ved indleveringen af prøverne blev i første prøvetagningsrunde bemærket en svag
lugt af benzin/små aromater i prøven fra Plantagevej, mens prøven fra Lyngbyvej var
lugtfri. I anden prøvetagningsrunde var begge prøver lugtfri.
Man bemærker af resultaterne i Tabel 4.1 en tendens til højere stofkoncentrationer i
prøverne fra Lyngbyvejen, der er meget mere trafikeret end villaområdet omkring
Plantagevej. Der er dog enkelte markante undtagelser fra den overordnede tendens.
Der er således et markant højere indhold af kobber i begge prøver fra Plantagevej,
et forhold der ikke umiddelbart kan gives en forklaring på. Resultatet er også i
modstrid med Miljøprojekt 355 (Miljøstyrelsen 1997), hvor der generelt blev observeret
et klart højere kobberindhold i afstrømningen fra motorvejsstrækningen i forhold til
villakvarteret.
Der er også et højere indhold af små aromater i vandet fra Plantagevej, hvilket er
overraskende, men stemmer overens med den observerede benzinlugt i prøven. Endelig er
også indholdet af NVOC højere på Plantagevej, hvilket formentlig hænger sammen med en
større påvirkning med biologisk materiale i form af henfaldne plantedele og lignende fra
de omkringliggende haver.
Med hensyn til forholdet mellem stofkoncentrationerne i 1. og 2. prøverunde er
resultaterne modstridende. På Lyngbyvej var prøve 2 generelt "tykkere" end
prøve 2, mens det omvendte var tilfældet med prøverne fra Plantagevej.
Tabel 4.1
Karakterisering af vejvandsprøver fra Lyngbyvej og Plantagevej.
Parameter |
Enhed |
Lyngbyvej |
Plantagevej |
1. runde |
2. runde |
1. runde |
2. runde |
Generelle og uorganiske parametre |
|
|
|
|
|
pH
Oxygen
Ledningsevne
Chlorid
Ammonium
NVOC
COD
Suspenderede stoffer |
-
mg/l
mS/cm
mg/l
mg N/l
mg/l
mg/l
mg/l |
7,9
9,0
262
51
<1
4,5
36
38 |
8,2
9,5
347
67
<1
5,8
50
180 |
7,8
9,1
140
6
<1
14
53
20 |
8,3
9,5
120
7
<1
9,4
31
14 |
Tungmetaller |
|
|
|
|
|
Bly
Cadmium
Chrom
Kobber
Nikkel
Zink |
mg/l
mg/l
mg/l
mg/l
mg/l
mg/l |
12
<0,3
<2
70
<1
72 |
18
<0,3
4,1
58
<1
140 |
5,8
<0,3
<2
490
<1
37 |
3,0
<0,3
<2
130
<1
38 |
Organiske miljøfremmede stoffer |
|
|
|
|
|
Total kulbrinter
Benzen
Toluen
Ethylbenzen
Xylener |
mg/l
mg/l
mg/l
mg/l
mg/l |
150
<0,2
0,35
<0,2
<0,2 |
720
<0,2
<0,2
<0,2
<0,2 |
89
0,31
5,5
1,2
6,6 |
81
<0,2
<0,2
<0,2
<0,2 |
I anden prøverunde blev prøven fra Lyngbyvej, ud over at blive analyseret som
totalprøve (Tabel 4.1), også benyttet til at fremstille to andre delprøver, der
henholdsvis skulle simulere vejvand efter passage af et udligningsbassin og overløbsvand
fra et fælleskloakeret system.
Til det første formål blev vejvandsprøven hensat til sedimentering af suspenderet
stof i et døgn førende den ovenstående væske blev dekanteret fra og taget i arbejde.
Til formålet som overløbsvand blev prøven opblandet med urenset spildevand fra
Lundtofte Renseanlæg i forholdet 5 : 1.
Resultaterne af karakteriseringen af disse to prøver er vist i Tabel 4.2.
Tabel 4.2
Karakterisering af bundfældet vejvand og simuleret overløbsvand med
udgangspunkt i vejvand fra Lyngbyvej, 2. Runde. Til sammenligning er sammensætningen af
totalprøven fra Lyngbyvej anført.
Parameter |
Enhed |
Lyngbyvej, 2.
runde |
Total |
Bundfældet |
Overløb |
Generelle og uorganiske parametre |
|
|
|
|
pH
Oxygen
Ledningsevne
Chlorid
Ammonium
NVOC
COD
Suspenderede stoffer |
-
mg/l
mS/cm
mg/l
mg N/l
mg/l
mg/l
mg/l |
8,2
9,5
347
67
<1
5,8
50
180 |
8,3
9,3
342
67
<1
5,5
29
15 |
7,2
9,2
366
64
1,8
8,5
75
70 |
Tungmetaller |
|
|
|
|
Bly
Cadmium
Chrom
Kobber
Nikkel
Zink |
mg/l
mg/l
mg/l
mg/l
mg/l
mg/l |
18
<0,3
4,1
58
<1
140 |
5,1
<0,3
<2
21
<1
56 |
21
<0,3
2,7
66
2,0
190 |
Organiske miljøfremmede stoffer |
|
|
|
|
Total kulbrinter
Benzen
Toluen
Ethylbenzen
Xylener |
mg/l
mg/l
mg/l
mg/l
mg/l |
720
<0,2
<0,2
<0,2
<0,2 |
180
<0,2
0,39
<0,2
<0,2 |
1100
<0,2
0,48
<0,2
0,49 |
Som resultat af bundfældningen ses et markant fald i indholdet af de stoffer, der
vides at have affinitet til lerpartikler og fint, organisk materiale. Omvendt er indholdet
af opløste stoffer, udtrykt ved hhv. ledningsevne og chlorid, uændret.
Ved simuleringen af overløb ses en forøgelse af COD, NVOC og total kulbrinter samt en
tendens til højere indhold af kobber og zink. Disse forskelle kunne forventes, hvorimod
det lavere indhold af suspenderede stoffer efter tilsætning af urenset spildevand ikke
giver nogen mening. Det er dog ikke muligt at gentage denne bestemmelse med et
meningsfyldt resultat.
Resultatet af karakteriseringen af sedimentprøver fra udligningsbassiner for vejvand
ved henholdsvis Helsingørmotorvejen ved Lundtofte og Motorvej 04 ved Albertslund er vist
i Tabel 4.3.
Tabel 4.3
Karakterisering af sedimentprøver fra udligningsbassiner for vejvand ved
hhv. Helsingørmotorvejen og Motorvej 04 ved Albertslund.
Parameter |
Enhed |
Helsingør-
motorvejen |
Motorvej 04
Albertslund |
Generelle og uorganiske parametre |
|
|
|
pH
Tørstof
Glødetab
Ammoniak/ammonium
Sulfid-S |
-
%
% af TS
mg/kg TS
mg/kg TS |
7,6
4,0
13
281
24 |
7,8
17
19
636
1100 |
Tungmetaller |
|
|
|
Bly
Cadmium
Chrom
Kobber
Nikkel
Zink |
mg/kg TS
mg/kg TS
mg/kg TS
mg/kg TS
mg/kg TS
mg/kg TS |
120
0,99
46
330
20
740 |
200
2,0
60
260
41
1200 |
Organiske miljøfremmede stoffer |
|
|
|
Total kulbrinter
S PAH
DEHP
Tri-n-butyl-phosphat
Tri-(chlorpropyl)phosphat
Nonylphenol |
mg/kg TS
mg/kg TS
mg/kg TS
mg/kg TS
mg/kg TS
mg/kg TS |
10000
3,9
43
0,18
<0,1
0,73 |
4700
3,3
23
<0,05
0,56
2,0 |
De generelle parametre (jf. tabel 4.3) bekræfter det visuelle indtryk af sedimentet i
bassinet ved Motorvej 04 i Albertslund som stærkt anaerobt. Det lave tørstofindhold i
sedimentet fra Helsingørmotorvejen må skyldes, at en del ovenstående vand er blandet
ind i prøven i forbindelse med prøvetagningen, da sedimentet i lejring ikke fremstod som
så vandigt.
Indholdet af tungmetaller markant højere i sedimentet fra Motorvej 04/Albertslund end
i sedimentet fra Helsingørmotorvejen, mens det er Helsingørmotorvejens sediment, der
synes at være mest belastet med kulbrinter og miljøfremmede stoffer som DEHP og PAH. I
begge tilfælde må sedimenterne dog betegnes som så kontaminerede, at de bør
bortskaffes ved kontrolleret deponering eller forbrænding.
I nogle resultattabeller og figurer for den økotoksikologiske testning af vandprøver
benyttes forkortelsen "L" for Lyngbyvej og "P" for Plantagevej samt
suffixerne "1" og "2" til at betegnes hhv. 1. og 2.
prøvetagningsrunde.
For sedimentprøver er tilsvarende anvendt forkortelserne "H", "A"
og "G" til at betegne prøverne fra hhv. Helsingørmotorvejen, Motorvej 04 ved
Albertslund og referencestationen Gentofte sø.
Resultater af toksicitetstestene på vandprøver er opsummeret i tabel 4.4 for
algetesten og tabel 4.5 for såvel dafnie- som bakterietesten. Resultaterne er opgivet som
LC10- eller EC10- værdier samt LC50- eller EC50-værdier,
idet LC10 og EC10 fortolkes som den koncentration, hvor de toksiske
effekter med sikkerhed er indtruffet. LC50 og EC50 er de
traditionelt anvendte værdier for toksiske effekt, men i nærværende undersøgelse var
det kun et fåtal de testede prøver, der var så toksiske, at LC50 eller EC50
kunne fastlægges.
Tabel 4.4
Resultater af algetest (Pseudokirchneriella subcapitata) udført på
vejvandsprøver.
EC-værdier (ml prøve/liter testmedium) med tilhørende 95%-konfidensintervaller.
|
Alge |
|
EC10 |
EC50 |
Plantagevej 1 |
67
(32-140) |
370
(270-460) |
Plantagevej 2 |
400
(210-680) |
>999 |
Lyngbyvej 1 |
580 1) |
>999 |
Lyngbyvej 2 |
190
(120-300) |
>999 |
Lyngbyvej 2/bundfældet |
270
(140-510) |
800
(650-i.k.) |
Lyngbyvej 2/overløb |
510
(210-650) |
>999 |
i.k.: Ikke kvantificerbart
1): Værdi aflæst på koncentrations-respons kurven. Modelbaseret estimation af EC-værdi
ikke mulig.
Tabel 4.5
Resultater af dafnietest (Daphnia magna) og bakterietest (Vibrio fischeri)
udført
på vejvandsprøver. EC-værdier (ml prøve/liter testmedium) med tilhørende
95%-konfidensintervaller.
|
Dafnie |
Bakterie |
|
LC10, 48 h |
LC50, 48 h |
EC10 |
EC50 |
Plantagevej 1 |
62
(25-98) |
170
(120-230) |
570
(430-680) |
>750 |
Plantagevej 2 |
>900 |
>900 |
>75 |
>750 |
Lyngbyvej 1 |
>900 |
>900 |
>750 |
>750 |
Lyngbyvej 2 |
>900 |
>900 |
620
(530-750) |
>750 |
Lyngbyvej 2/bundfældet |
>900 |
>900 |
>750 |
>750 |
Lyngbyvej 2/overløb |
>900 |
>900 |
>750 |
>750 |
I første prøvetagningsrunde udviste prøven fra Lyngbyvej (L1) en hæmmende effekt
på algernes vækstrate, og EC10-værdien blev bestemt til 580 ml/l prøve,
dvs. prøven skulle fortyndes 1,7 gange for at reducere toksiciteten til en nedgang i
algernes vækstrate på 10%. Hverken i dafnietesten eller i bakterietesten udviste prøve
L1 toksiske effekter. Prøven fra Plantagevej (P1) gav effekt i samtlige tests i det
anvendte testbatteri.

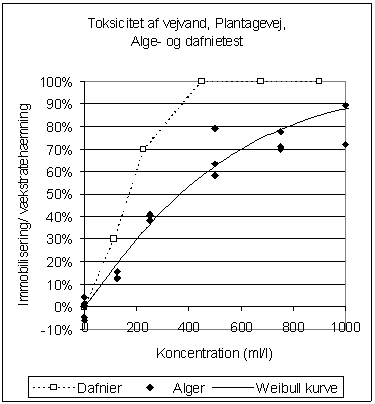

Figur 4.2
Koncentration-response kurver samt observerede effekter i 48 timers dafnietest
(Daphnia magna) og algetest (Pseudokirchneriella subcapitata). Weibull-kurven er den
estimerede koncentration-respons kurve i algetesten.
Som vist i figur 4.2 medførte de højeste koncentrationer af prøve 70-100%s
effekt i både alge- og dafnietesten, og i sidstnævnte test resulterede en 2,2 gange
fortynding af prøven stadig i 100%s immoblisering af testorganismerne. Ud fra
koncentration-respons kurverne blev en EC50-værdi på 370 ml/l prøve blev
bestemt i algetesten, og sammenlignes denne værdi med LC50-værdien for
dafnietesten kan det konstateres, at prøven var mere end dobbelt så toksisk over for
dafnier (LC50, 48 h = 170 ml/l prøve). På 10%-effektniveau er forskellen i
toksicitet næsten udlignet (tabel 4.4 og tabel 4.5), og i begge tests skulle prøven
fortyndes ca. 15 gange for at nå ned på 10%s effekt. I bakterietesten udviste
prøve P1 også effekt, omend prøven var knap så toksisk over for bakterier (EC10
= 570 ml/l prøve).
Prøverne fra anden prøvetagningsrunde udviste ikke akut toksiske effekter over for
dafnier i de testede koncentrationer af prøve (højest mulige testkoncentration var 900
ml/l prøve). For den ubehandlede prøve fra Lyngbyvej blev observeret en 10% hæmning i
bakterietesten ved en koncentration på 570 ml/l prøve, mens ingen af de øvrige prøver
fra anden prøvetagningsrunde medførte toksiske effekter over for bakterierne.
I figur 4.3 er vist koncentrations-respons kurver for algetests udført på prøver fra
anden prøvetagningsrunde. Alle prøver medførte hæmning af algernes vækstrate, og EC10-værdier
fra 190-510 ml/l prøve blev observeret. Den største toksicitet blev fundet i prøverne
Lyngbyvej 2 og Lyngbyvej 2/bundfældet. De ufortyndede prøver medførte således
hæmninger på hhv. 45% og 70%, men bedømt ud fra EC10-værdierne var der ikke
signifikant forskel på Lyngbyvej 2 og Lyngbyvej 2/bundfældet. Tilsætningen af
spildevand til Lyngbyvej 2 medførte en reduktion i toksiciteten fra EC10 = 170
ml/l prøve (Lyngbyvej 2) til EC10 = 510 ml/l prøve (Lyngbyvej 2/overløb).
Den ufortyndede prøve indsamlet på Plantagevej i anden prøvetagningsrunde medførte en
ca. 20%s hæmning af algernes vækstrate og prøven skulle fortyndes ca. 2,5 gange
for at nå ned på en hæmning på 10%.

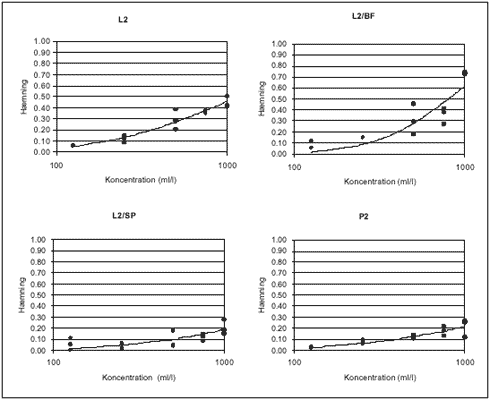

Figur 4.3
Koncentrations-respons kurver for vandprøver undersøgt i biotests med
ferskvandsalgen Pseudokirchneriella subcapitata. Vækstratehæmning som funktion af
koncentration af prøve (i ml/l prøve).
I tabel 4.6 er opsummeret resultater af biotest udført på sedimenter fra de to
vejvandsbassiner (Helsingørmotorvejen; Motorvej 04 ved Albertslund) og referenceprøven
fra Gentofte Sø.
Tabel 4.6
Toksicitet af sedimentprøver testet i algetest (Pseudokirchneriella
subcapitata). EC-værdier (gTS/l) med tilhørende 95%-konfidensintervaller.
|
Porevand1) |
Suspension |
|
EC10 (g/l) |
EC50 (g/l) |
EC10 (g/l) |
EC50 (g/l) |
Helsingørmotorvejen (H1) |
23
(13-34) |
>40 |
>1,25 |
>1,25 |
Motorvej 04, Albertslund (A1) |
46
(28-77) |
111
(80-140) |
0,441) |
0,682) |
Gentofte sø (G1) |
>119 |
>119 |
>0,5 |
>0,5 |
1) |
Koncentrationen af porevand er udtrykt i forhold til den
mængde sediment, som porevandet oprindeligt
hidrører fra. |
2) |
Værdi aflæst på koncentrations-respons kurven.
Modelbaseret estimation af EC-værdi ikke mulig. |
Referenceprøven fra Gentofte sø (G1) medførte ikke toksiske effekter i testede
koncentrationer, hverken når G1 blev undersøgt som suspension eller som porevand. Som
vist i tabel 4.6 og i figur 4.4 medførte porevandet fra H1 og A1 betydelige effekter på
algernes vækstrate. Det ses, at porevandet fra vejvandsbassinet på Helsingørmotorvejen
(H1) var det mest toksiske (EC10), men EC50-værdien kunne ikke
bestemmes, da den maksimalt mulige testkoncentration på 40 g/l kun medførte ca.
30%s hæmning. Det ufortyndede porevand fra sedimentprøven fra bassinet i
Albertslund (A1) medførte 70-100%s hæmning, og en EC50-værdi på 111
g/l kunne bestemmes.
Ved de udførte algetest på suspensioner af A1 udviste prøven langt større
toksicitet end i porevandstesten. Der blev observeret en større spredning på
testresultaterne end ved test af porevand, og koncentrations-respons kurven kunne således
ikke beskrives ved Weibull-modellen. De EC10- og EC50-værdier, der
er angivet i tabel 4.6, bør derfor blot ses som vejledende værdier, der angiver
størrelsesordenen af toksiciteten af A1 testet som suspension. Det er værd at bemærke,
at disse EC-værdier ligger mere end 100 gange under de EC-værdier, der fremkom ved
testning af porevandet. Ved de højst anvendte koncentrationer af H1 i suspensionstesten
(1,25 g/l) blev der ikke observeret nedgang i algernes vækstrate.
Ved dafnietest af porevandet fra G1 og A1 blev der ikke observeret toksiske effekter
ved de anvendte koncentrationer (højeste koncentrationer: G1: 60 g/l; A1: 86 g/l).
Således var alle dyr i alle koncentrationer levende efter de 48 timers inkubation.

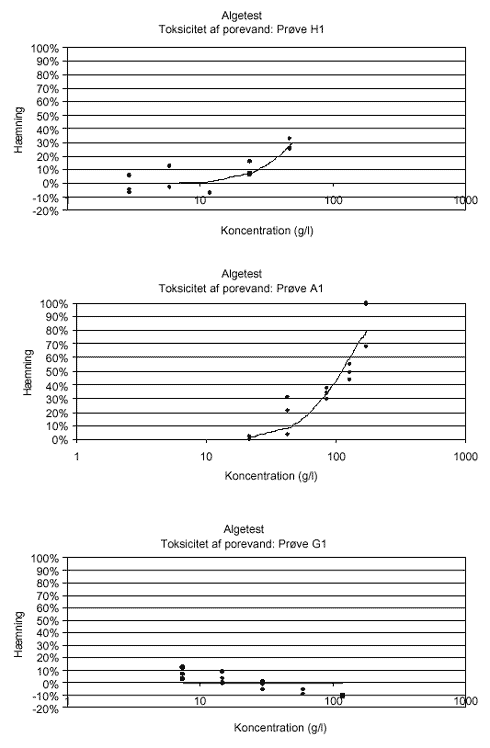

Figur 4.4
Koncentrations-respons kurver for porevand fra sedimenter fra vejvandsbassiner (H1 og
A1) samt søsediment (G1) undersøgt algetests (Pseudokirchneriella subcapitata).
Vækstratehæmning som funktion af koncentration af prøve (omregnet til g tørstof/l af
den oprindelige sedimentprøve).
| Forside | | Indhold | | Forrige | | Næste | | Top
| |
|
