Forureningstransport via utætte boringer
Udførelse af brønde og boringer til vandindvindingsformål har været og er reguleret
af følgende love, bekendtgørelser, cirkulærer, vejledninger og normer.
8.1.1 Love
| Nr. 54 af 1926-03-31 Lov om Vandforsyning |
| Nr. 169 af 1969-04-18 Lov om Vandforsyning |
| Nr. 299 af 1978-06-08 Lov om vandforsyning m.v. |
| Nr. 355 af 1987-05-13 Lov om ændring af forskellige miljø- og
planlægningslove |
| Nr. 130 af 1999-02-26 Lov om Vandforsyning |
8.1.2 Bekendtgørelser
| Nr.# af 2002-#-#
Bekendtgørelse om udførelse og sløjfning af boringer og brønde på land |
| Nr. 515 af 1978-10-13 Bekendtgørelse om ikrafttræden af lov
nr. 299 om vandforsyning m.v. |
| Nr. 491 af 1979-12-10 Bekendtgørelse om ændring af
bekendtgørelse om ikrafttræden af lov nr. 299 om vandforsyning m.v. |
| Nr. 492 af 1979-12-10 Bekendtgørelse om ikrafttræden af lov om
ændring af forskellige lovbestemmelser i anledning af lov om vandforsyning m.v. |
| Nr. 4 af 1980-01-04 Bekendtgørelse om
udførelse af boringer efter grundvand. |
| Nr. 421 af 1983-09-07 Bekendtgørelse om ikrafttræden af lov om
ændring af lov om vandforsyning m.v. |
| Nr. 657 af 1983-10-28 Bekendtgørelse om ændring af
bekendtgørelse om vandindvinding og vandforsyning. |
| Nr. 515 af 1988-08-29 Bekendtgørelse om vandkvalitet og tilsyn
med vandforsyningsanlæg. |
| Nr. 37 af 1978-12-22 Cirkulæreskrivelse om ændring
af naturfredningsloven og ny lov om vandforsyning. |
| Nr. 64 af 1980-02-28 Cirkulære om vandindvinding og
vandforsyning. |
| Nr. 65 af 1980-02-28 Cirkulære om udførelse af
boringer efter grundvandet m.v. |
| Nr. 66 af 1980-02-28 Cirkulære om vandkvalitet og
tilsyn med vandforsyningsanlæg. |
| Nr. 191 af 1983-12-05 Cirkulære om ændring af bekendtgørelse
om vandindvindings- og vandforsyningsplanlægning samt om grundvandsbeskyttelse. |
| Nr. 100 af 1984-07-26 Cirkulære om vandkvalitet og tilsyn med
vandforsyningsanlæg. |
1975-12-31 Hydrogeologisk Kortlægning nr. 2.
1979-12-31 Vandforsyningsplanlægning 1., 2. og 3. del.
1978.01 Dansk Ingeniørforenings Norm for vandforsynings-anlæg for enkeltejendomme,
Dansk Standard DS441, 1. udgave, januar 1978. 2. Reviderede udgave, December 1988.
1978.01 Dansk Ingeniørforenings Norm for almene vandforsyningsanlæg, Dansk Standard
DS442. 1.udgave, januar 1978, 2. reviderede udgave, December 1988.
Som det fremgår af afsnit 2 har et omfattende regelsæt taget sigte mod reduktion af
de eventuelle forureningsfarer rettet mod det drikkevand som vandindvindingsanlæg har til
formål at producere, samt opstillet krav til udførelse af indvindingsanlæg (brønde,
boringer) således, at disse ikke i sin udførte tilstand kan forøge risikoen for, at
forurenede stoffer kan få adgang til de vandproduktive reservoirer.
Indtil fremkomsten af Dansk Ingeniørforenings Normer DS441 og DS442 af januar 1978,
der blev udarbejdet på basis af indhøstede erfaringer og anvendt praksis til opfyldelse
af eksisterende regelsæt, har udføreren af vandindvindingskonstruktionerne
brøndboreren udført sit borearbejde og boreinstallationer på basis af almen
anerkendt praksis, som i bedste fald er blevet suppleret med vejledning fra kurser afholdt
i Dansk Ingeniørforenings eller Dansk Vandteknisk forurenings regi.
Ved offentliggørelsen af Miljøministeriets bekendtgørelse nr. 4 af 4. januar 1980
i daglig tale benævnt "Brøndborerbekendtgørelsen" der er blevet
uddybet i Miljøministeriets cirkulære af 28. februar 1980 om udførelse af boringer
efter grundvand, har brøndboreren og tilsynsmyndigheden fået et "værktøj" i
hænde til opfyldelse af de danske lovkrav på området.
Der er netop udsendt en ny "Bekendtgørelse om udførelse og sløjfning af
boringer og brønde på land", hvor der er rettet op på nogle af de
utilstrækkeligheder, der findes i den gamle bekendtgørelse, med hensyn til at minimere
forureningsricisi. Herudover er der - nok så væsentligt - netop sat ind med en
uddannelse af brøndborere og disses medarbejdere med det formål, at sikre, at de gode
intentioner i de forskellige bestemmelser ikke tilsidesættes utilsigtet i det daglige
arbejde.
Se her!
Se her!
Tabel 1.
Fordeling uafhængig af boringstype, alder m.v.
Problem |
Antal |
% af alle boringer |
Risiko for skorstenseffekt /
mangelfuld forerørsforsegling |
96 |
55,8% |
Utæt tørbrønd |
7 |
4,1% |
Utætte samlinger + gennemtærede
skruehuller |
62 |
36,0% |
Hul i forerør |
40 |
23,3% |
Tabel 2.
Fordeling af boringstyper
Problem |
Antal |
% af alle boringer |
I+II |
34 |
19,8% |
III |
99 |
57,6% |
IV + V |
39 |
22,7% |
I alt |
172 |
100,0% |
144 af 172 har en eller anden type fejl, svarer til 83,7 %
Se her!
Tabel 3.
Skadefordeling efter boringstype
Problem |
Boringstype |
I + II |
III |
IV + V |
Under- søgt |
Fejl |
Fejl i % |
Under- søgt |
Fejl |
Fejl i % |
Under- søgt |
Fejl |
Fejl i % |
Risiko for skorstens- effekt /
mangelfuld forerørs- forsegling |
18 |
17 |
94,4% |
39 |
24 |
61,5% |
12 |
0 |
0,0% |
Utæt tørbrønd * |
34 |
3 |
8,8% |
99 |
4 |
4,0% |
39 |
0 |
0,0% |
Utætte samlinger / gennem- tærede
skruehuller |
28 |
4 |
14,3% |
82 |
47 |
57,3% |
34 |
11 |
32,4% |
Hul i forerør |
28 |
13 |
46,4% |
82 |
16 |
19,5% |
34 |
11 |
32,4% |
* Det undersøgte antal svarer til det samlede antal boringer for hver type
Se her!
Tabel 4.
Skadefordeling efter udførelsesår
Se her!
Se her!
Tabel 5.
Skadefordeling efter forerørsmateriale
Problem |
Forerørsmateriale |
STÅL |
PVC |
Andet |
Under- søgt |
Fejl |
Fejl i % |
Under- søgt |
Fejl |
Fejl i % |
Under- søgt |
Fejl |
Fejl i % |
Risiko for skorstens- effekt / mangel-
fuld forerørs- forsegling |
29 |
16 |
55,2% |
32 |
18 |
56,3% |
8 |
7 |
87,5% |
Utæt tørbrønd * |
68 |
2 |
2,9% |
83 |
2 |
2,4% |
21 |
3 |
14,3% |
Utætte samlinger / gennem- tærede
skruehuller |
59 |
15 |
25,4% |
67 |
41 |
61,2% |
18 |
6 |
33,3% |
Hul i forerør |
59 |
25 |
42,4% |
67 |
8 |
11,9% |
18 |
7 |
38,9% |
* Det undersøgte antal svarer til det samlede antal boringer for hver type
Se her!
8.4.1.1 Forureningssituation
Alsted Vandværk er et lille Vandværk bestående af 2 forsyningsboringer. Vandværket
og den første, nu sløjfede boring, er fra 1940-41. Årlig indvinding i 1998 var godt
25.000 m3. Vandværket er beliggende på Mors i bakket ung morænelandskab
overvejende bestående af moræneler. Øverst findes således et terrænnært dæklag af
ca. 20 m ler med vekslende mindre betydende lag af sandlinser. Herunder finder
indvindingsmagasinet bestående af smeltevandssand. Sandlaget er ikke gennemboret i
boringerne. Vandspejlet er artesisk med ro-vandspejl. ca. 6 m u. t..
2 indvindingsboringer er filtersat i ovennævnte magasin i 2 forskellige niveauer,
boring 1 (37.662) fra ca. 27-32 m u. t. og boring 2 (37.940)til ca. 34-40 m u.t.
Boringerne er beliggende med ca. 15 m afstand. Boring 37.662 er fra 1971 og boring 37.940
er fra 1985. Rørmaterialet i boringerne er PVC. Endvidere findes mindst én tidligere
indvindingsboring på grunden, men den er "sløjfet" og bygget henover.
Boring 37.662 blev konstateret forurenet med BAM i oktober 1997. Siden er der udtaget
6-8 vandprøver. Forureningsniveauet er til stadighed omkring 0,4 0,6 m g/l med en svagt faldende tendens. Den nærliggende boring 37.940
er fortsat uforurenet.
Den tidligere vandværksbestyrer kan ikke huske om der har været anvendt
bekæmpelsesmidler direkte på vandværksgrunden, der er beklædt med græs. Vandværket
er omgivet af gårde og landbrugsjord og er beliggende i udkanten af landsbyen. Den
tætteste nabogård er beliggende i en afstand af under 75 m og må formodes hydraulisk at
ligge opstrøms for indvindingsboringerne. Landmanden har oplyst, at der er anvendt prefix
på gårdspladsen over en længere årrække. Desuden blev det oplyst, at der til tider
havde været problemer med opstuvning af dræn fra landsbyen, som bl.a. har givet
oversvømmelser på vandværksarealet. Det bemærkes at vandværket aldrig har haft
problemer med nitrat.
Der afværgepumpes fra den forurenede boring 1, samtidigt med at der indvindes fra
37.940. Den forurenede borings pumpebrønd er sløjfet og der er etableret en overjordisk
råvandsstation. Der er ved at blive etableret en ny kildeplads og nyt vandværk udenfor
byen i samarbejde med nabolandsbyen.
Alsted har været interessant med hensyn til undersøgelse af boringskonstruktioner,
på grund af følgende:
| 20 meter lerdække over indvindingsmagasin, |
| evt. anvendelse af pesticider på vandværksgrunden |
| 1 forurenet boring og 1 uforurenet boring. |
Umiddelbart tyder ovenstående på konstruktionsmæssige problemer. På baggrund af
beliggenheden. Det kan dog ikke udelukkes, at der kan være sket en påvirkning fra den
nærliggende gård. Der er derfor også (i fase 2) foretaget kildeopsporing i
gårdspladsen.
8.4.1.2 Iværksatte undersøgelser
Eneste tidligere aktiviteter er analyser af vandprøver som omtalt ovenfor samt en
omlægning af overbygningen fra underjordisk tørbrønd til overjordisk råvandsstation.
Der er udført følgende undersøgelser på vandværket:
| TV-inspektion i boring 37.662 (boring 1) og boring 37.940 (boring 2) |
| niveauprøvetagning i boring 37.662 |
| almindelig prøvetagning i boring 37.940 |

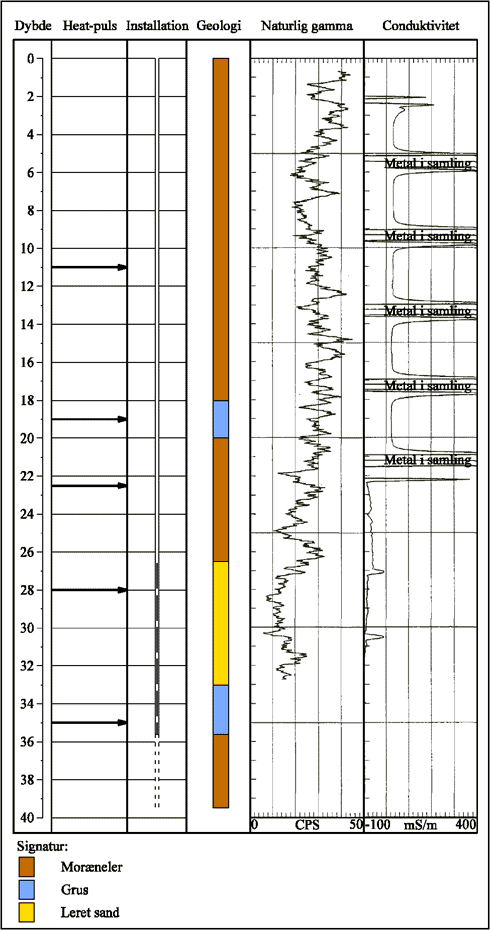

| Gamma- og induktionslogs i boring 37.662 og boring 37.940 |
| Undersøgelse af boringsnært sekundært grundvand i boring GEO1 og GEO2 |
| Udtagning af boringsnære jordprøver på vandværksgrunden |
Niveauprøvetagningen er udført med 2 MP-1 pumper. Oprindeligt var det planen, at
separere pumperne med packer, men det viste sig umulig på grund af pladsmangel. Den
øverste pumpe blev derfor placeret i forerøret under vandspejlet, mens den nederste
omtrentlig blev placeret i midten af filteret.
Da der ikke blev konstateret BAM-fund i jordprøver på vandværksgrunden er
nabogården efterfølgende blevet undersøgt, idet landmanden har oplyst, at der har
været benyttet prefix på arealet, og samtidig udpeget en tidligere nu sløjfet brønd
som en mulig kilde til den videre transport af forureningen på grund af fald på
gårdspladsen sammenholdt med afstrømning af overfladevand. Boring G1 er etableret i den
sløjfede brønd til 4 m u. t. og filtersat. G2 er placeret ca. 2 meter fra G1. Herudover
er der udtaget blandeprøver (G3-G7) i overfladen.
Der blev således i fase 2 udført følgende undersøgelse af nærliggende gårdsplads:
| Analyser af jordprøver og vandprøve i boring filtersat i sløjfet brønd
(G1)og i boring tæt på brønd (G2) |
| Analyser af overfladenære jordprøver i gårdspladsen i øvrigt |
Begge indvindingsboringer er undersøgt, men med hovedvægten på den forurenede
boring. Derudover er der etableret 2 korte filtersatte boringer til 6-8 m u. t. for at
undersøge nedsivningsforholdene lokalt. Situationsplan for aktiviteterne i boring 37.662
fremgår af figur 8.1, og for aktiviteterne udenfor boringen af figur 8.2.
Se her!
Figur 8.1
Undersøgelser i boring 1
8.4.1.3 Data fra undersøgelserne
Analyseresultaterne af jordprøver fra vandværksgrunden fremgår af tabel 8.1.
Tabel 8.1.
Analyseresultater fra blandeprøver på vandværksgrund, Jordprøver, enhed
µg/kg.
Prøve identifikation |
TOC
% |
Dichlorbenil |
2,6-dichloro-benzamid |
Boring 1-7. 0,2m. |
1,46 |
<4 |
<1 |
Boring 1-7. 0,5m. |
1,21 |
<4 |
<1 |
Boring 1-7. 1,0m. |
1,06 |
<4 |
<1 |
Boring 3-7. 0,05m. |
1,97 |
<4 |
<1 |
Boring 3-7. 0,1m. |
1,53 |
<4 |
<1 |
Der er ikke konstateret forurening i blandeprøver i jordprøver udtaget på vandværket i
den øverste meter.
Analyseresultater af vandprøver fremgår af tabel 8.2.
Tabel 8.2.
Analyseresultater. Vandprøver.
Prøve identifikation |
Kimtal 21o
antal/ml |
Permanga-
nattal
mg/l |
Nitrat
mg/l |
Total-P
mg/l |
BAM
µg/l |
B1. 10m Kl. 12.30 |
>2.500 |
33 |
1,6 |
6,5 |
0,80 |
B1. 10m Kl. 13.30 |
280 |
18 |
1,5 |
2,8 |
1,07 |
B1. 10m Kl. 15.00 |
61 |
11 |
2,3 |
0,84 |
0,97 |
B1. 29m Kl. 13.00 |
40 |
18 |
2,7 |
2,7 |
1,15 |
B1. 29m Kl. 14.00 |
13 |
12 |
2,3 |
1,3 |
1,09 |
B1. 29m Kl. 15.30 |
15 |
11 |
2,2 |
0,76 |
1,01 |
B2. 34m |
110 |
3,9 |
0,8 |
0,75 |
<0,03 |
GEO1 |
ia |
ia |
ia |
ia |
<0,03 |
GEO2 |
ia |
ia |
ia |
ia |
0,51 |
Der er konstateret grundvandsforurening i boring 1, men ikke i boring 2. Der er ikke
umiddelbart nogle tendenser at spore mht. signifikante ændringer i BAM-indholdet ved
separationspumpningen og niveauprøvetagningen. De højeste indhold registreres i midten
af filteret. Der er dog meget høje kimtal i den første prøve udtaget i forerøret.
TV-inspektionen viser, at boring 1 er meget okkerbelagt. På 4,9 m registreres en utæt
samling med tydelige aflejringsfaner. Borehulslogging (gamma- og induktion) svarer
udmærket til den beskrevne geologi i boreprofilerne. Der registreres evt. en
forerørsforsegling på ca. 1 m, placeret under utætheden.
I boring 2 registreres et utæt skruehul på 10,5 m u. t. Ved gamma og
induktionslogging registreres en forerørsforsegling på 2 m fra 14,5-16,5 m u. flange og
igen i boringstop, ca. 2-3 m u.t.
Undersøgelsen af sekundært grundvand på vandværksarealet tæt på
indvindingsboringerne viser, at GEO1, ca. 1,5 m fra den forurenede indvindingsboring ikke
var forurenet, mens GEO2, ca. 7 m fra boringen havde et indhold på 0,51 µg BAM/l, eller
ca. halvdelen af hvad der er registreret i vandindvindingsboringen.
Se her!
Figur 8.2.
Undersøgelser ved Alsted Vandværk
Resultaterne af analyser af prøver fra gårdspladsen fremgår af tabel 8.3
Tabel 8.3
Analyseresultater, Gårdsplads. Enhed µg/kg
Prøve identifikation |
Dichlobenil |
2,6-dichloro- benzamid |
Vand. Alsted. Mors. 11/6-01. Boring G1. |
i.a. |
0,83 |
Jord. Årnakke 1.Alsted. G1. 0,20m. |
18 |
2,9 |
Jord. Årnakke 1. Alsted. Mors. Bor. G1.
1,0m. |
<4 |
<1 |
Jord. Årnakke 1. Alsted. Mors. Bor. G1.
3,0m. |
14 |
<1 |
Jord. Årnakke 1. Alsted. Bor. G2. 0,20m. |
12 |
2,7 |
Jord. Årnakke 1. Alsted. Mors. Bor. G2.
3,0m. |
<4 |
<1 |
Jord. Årnakke 1. Alsted. Bor. G2. 4,0m. |
<4 |
<1 |
Jord.. Alsted. G3-G7.
Blandeprøve.Overflade. |
4 |
2 |
Det ses, at der findes dichlorbenil og BAM i jorden, samt at der findes høje
koncentrationer af BAM i vandet i G1.
8.4.1.4 Konklusion
Der er tale om en kompleks forureningssituation, som tyder på tilstedeværelsen af
flere transportveje fra mindst en kilde. Der kan ud fra undersøgelserne konkluderes
følgende:
| Der er ikke konstateret forurening i jordprøver på vandværket. Derfor er
der tilsyneladende andre kilder til forureningen. |
| Der findes en relativ boringsnær kilde til forurening i form af
nabogårdsplads (ca. 50 m fra indvindingsboring), hvor der findes koncentrationer i
sekundært grundvand på 0,8 µg BAM/l og stadig findes tydelig indhold af dichlobenil i
jorden. |
| Der findes ingen forurening i sekundært grundvand i en undersøgelsesboring
(GEO1, filtersat i sand fra 4-6 m u. t.) i en afstand af 1,5 m fra den forurenede boring
1. Derimod er der registreret et BAM-indhold i en boring placeret i en afstand af 6 m fra
boring 1 (GEO2, filtersat i moræneler i 4-6 m u. t.) i en koncentration på ca. halvdelen
af hvad der ses i boring 1. Dette indikerer trods alt, at der kan være andre kilder end
gårdspladsen, og også at der er grundlag for en eller anden form for boringsbetinget
transport. |
| Der er risiko for transport gennem forerør via utætte samlinger i begge
indvindingsboringer (boring 1, type III fra 1971 og boring 2, type III fra 1985). |
| Der er ingen forerørstætning over utæt samling i boring 1. Dette giver
risiko for skorstenseffekt. I boring 2 findes ca. 2 m forerørsforerørstætning fra 14,5
til 16,5 m u. t. Denne forerørstætning kan sandsynligvis stoppe en skorstenseffekt. |
| Der registreres meget høje kimtal, samt efterfølgende markante fald under
pumpning i boring 1. Dette er en indikation for indstrømning med overfladevand. |
| Der registreres høje BAM-indhold i boring 1s forerør. Dette er en
indikation for indsivning fra utæthed. |
| De højeste indhold af BAM registreres i filteret i boring 1, og der
registreres ingen signifikante fald i koncentrationerne under pumpning. Dette er en
indikation på, at der er magasinforurening. |
| Der konstateres ingen forurening i boring 2. Formentlig fordi boringen er
filtersat dybere i indvindingsmagasinet end boring 1. Derfor registreres ingen
magasinforurening fra en relativ boringsnær kilde. Samtidig sørger
forerørsforerørstætningen for, at der ikke sker boringsbetinget lækage. Et utæt
skruehul 10,5 m u. t. er ikke betydende nok til, at boringen forurenes, jf. vurderingen
afsnit 4.3.3. |
Ovenstående viser, at boringskonstruktionerne er defekte. Der er tale om en kompleks
forureningssituation, med 2 boringer indenfor kort afstand, hvoraf den ene er forurenet og
den anden ikke forurenet. Men selv om der sker en indsivning i boring 1, jf. BAM-indhold
og forhøjede kimtal i forerøret, er det sandsynligvis ikke den eneste årsag til
forureningen, da der:
| tilsyneladende ikke findes jordforurening på vandværksgrunden, |
| tilsyneladende ikke findes forurenet sekundært grundvand lige op af boring
1, |
| tilsyneladende kun er mulighed for lille indstrømningsmængde i den
registrerede utætte samling, |
| registreres de højeste og vedvarende koncentrationer i filterrøret under
forerøret under fortsat pumpning |
| findes en boringsnær kilde i form af den BAM-forurenede nabogård lige op
af vandværket. |
For at få yderligere vished om magasinforureningens bidrag, kan anbefales at etablere
en undersøgelsesboring i indvindingsmagasinet opstrøms boring 1 (og opstrøms boring 2).
Boringen bør filtersættes i de samme sekvenser som boring 1 og 2. Ifølge beregningerne
i afsnit 4.3 vedr. lækagetypernes betydning, vil bidraget fra skorstenseffekt i en
gruskastet type III boring som denne være ca. 0,5 m3/d (geologisk hovedtype 4,
jf. hovedrapport afsnit 7) mens en utæt samling som denne vil kunne bidrage med ca. 0,05
m3/d. Med de BAM-koncentrationer, som findes i det sekundære grundvand på
denne lokalitet, vil utæthederne bidrage minimalt.
Med hensyn til evaluering af benyttede metoder, kan følgende konstateres:
| TV-inspektion giver i dette tilfælde god information om utætheder i
forerør. |
| Gamma- og induktionslogging giver information om geologi og intervaller for
forerørstætninger, men ingen egentlige nye oplysninger vedrørende tætninger ved
undersøgelser af gamle type III-boringer eller type I, II og IV-boringer, hvor borerør
er efterladt som forerør, og der derfor ingen forerørstætning er. |
| Niveauspecifikke vandprøver er nyttige for at se placeringen og dermed
indstrømning af forureningen i boringen. |
| Jordprøver og sekundære vandprøver er nyttige for at finde
forureningskilder, og dermed transportveje for forureningen. |
8.4.2.1 Forureningssituation
Frederiksberg Vandværk består af 2 indvindingsområder, dels Feldskov, dels
vandværket. Der sker en samlet årlig indvinding på ca. 280.000 m3 .
Indvindingsboringerne i Feldskov - boring 1 (DGU 10.624) og 7 (DGU 210.766) - er begge
filtersat i samme regionale, nedre sandmagasin, jf. figur 8.7. Umiddelbart ved siden af
boring 7 (DGU 210.766) ligger boring 8 (DGU 210.767), der ikke anvendes i
råvandsproduktionen. Denne boring er filtersat i det mellemste, overliggende sandmagasin,
adskilt fra det nedre sandmagasin af ca. 20 m moræneler. Geologien i
indvindingsboringerne ved vandværket er lidt anderledes end i Feldskov. De to
indvindingsboringer boring 2 (DGU 210.266A) og boring 6 (DGU 210.497) er begge filtersat i
et sandmagasin overlejret af ca. 20 m moræneler. Boringernes placering fremgår af figur
8.3, mens der er vist et lodret snit af hydrogeologi og formodede strømningsveje ved
Feldskov på figur 8.4.
Ved en boringskontrol i januar 1999 blev der i alle Frederiksberg Vandværks 6
indvindingsboringer fundet 2,6 dichlorbenzamid (BAM). Efterfølgende analyser viste, at
koncentrationen af BAM i to af vandværkets boringer - 201.590 (boring 4) og DGU 211.181
(boring 5) - overskrider højest tilladelige værdi i drikkevand. Frederiksberg Vandværk
har siden opretholdt en afværgepumpning af råvand fra disse to boringer, med afledning
af vandet til Sorø Sø.
Der blev på den baggrund igangsat en undersøgelse af indvindingsforholdene omkring
Frederiksberg Vandværk. Alle indledende undersøgelser er forestået af Rambøll. Med det
formål at klarlægge omfanget af den konstaterede forurening med BAM i Frederiksberg
Vandværks indvindingsboringer, blev der i januar og februar 2000 gennemført en række
feltundersøgelser i vandværkets indvindingsområde.
På figur 8.3 er vist et kort over placeringen af Frederiksberg Vandværks boringer,
samt kildeundersøgelse.
Se her!
Figur 8.3
Situationsplan
De tidligere undersøgelser omfattede udførelse af 14 Geoprobe-boringer med udtagning
af vandprøver til immunkemisk analyse for BAM, og i 8 af boringerne, også til
aldersdatering med CFC-metoden. Endelig blev der udtaget vandprøver i alle vandværkets 8
boringer, ligeledes til analyse for BAM og til aldersdatering.
Hovedkonklusionerne var følgende:
| Boringerne i Feldskov vurderedes ikke at være truet af BAM indhold over den
højest tilladelige værdi i drikkevand inden for en 10-20 års periode. |
| Afværgepumpningen fra enten boring 4 eller boring 5 blev opretholdt af
hensyn til fortsat produktion af råvand fra boringerne ved vandværket. |
| Der er evt. boringsbetinget lækage mellem det filtersatte magasin og
overliggende magasiner. |
| Der blev foreslået etablere en moniteringsboring mellem boringerne langs
Skælskørvej og boringerne ved vandværket. |
| Der blev foreslået etableret en ny indvindingsboring i Feldskov |
| Det øvre sårbare magasin (Skælskørvej, uden lerdække og vandtype A) er
kraftigt påvirket. Herfra afværgepumpes fra begge boringer, boring 4 og 5. |
| Forureningskilder er sandsynligvis Jernbanen, lodsejere, kommunale anlæg |
| Geoprobe viser ved kildeopsporing kraftigt indhold i en boring. |
| Det mellemste sandlag ved vandværket er ikke så sårbart (ca. 20 m
lerdække, dog vandtype B/C). |
| Nedre magasin er ikke sårbart (tykt lerdække, vandtype C) Undersøgelser
viste en generel svagt forurening i alle boringer, som kunne tyde på forurening af
formationen eller lækage fra søen til mellemste magasin og videre langs forerør |
| Opadrettede gradienter fra mellemste og øverste magasin til søen blev
vurderet som, at der ingen lækage kan være fra søen /23/, men indvindings-boringer
meget tæt på søen giver gradienter under søbredens trykniveau, hvorfor der godt kan
være lækage fra søen /24/ og figur 8.4. |
Se her!
Figur 8.4.
Forureningssituation og formodede strømningsveje Ved Feldskov, Frederiksberg
Vandværk
8.4.2.2 Iværksatte undersøgelser
Der er undersøgt 4 boringer, heraf 2 type II og 2 type III boringer. Programmet er
skematisk vist på tabel 8.4.
Tabel 8.4.
Undersøgelsesprogram
|
Boring 1 |
Boring 7 |
Boring 2 |
Boring 6 |
DGU nr. |
210.624 |
210.766 |
210.266A |
210.497 |
Optagning og nedsætning af pumper |
X |
X |
X |
X |
Gamma, induktion, heat-pulse, TV |
|
|
X |
X |
Heat-pulse, TV |
X |
X |
X |
X |
Gamma, induktion, sonic-log |
X |
X |
|
|
Sonic-log |
|
|
|
X |
Sep.pumpning, prøvetagning, analyse |
|
X |
|
|
Sep. pumpning, prøvetagning |
|
|
|
X |
Nedsivningstest og udtagning af vandprøve v.h.a.
packer |
|
(X) |
|
|
Der er kørt en log med heat-puls sonden uden pumpning med registrering af strømning i
bunden af forerør (over filteret), i toppen af filteret, i midten af filteret og i bunden
af filteret, for at se de lodrette strømninger og indstrømninger i forerør og
filterrør.
Der er placeret større SP-pumpe i bunden og mp-1 pumpe i toppen af boring 7. Heat-puls
sonde ca. 2 m under MP-1-pumpen. Der udtages niveauspecifikke prøver lige ved
pumpeopstart, efter 2,5 timers pumpning fra begge pumper. Prøverne er analyseret for BAM,
Kim-tal, nitrat, fosfor og permanganattal .
Med henblik på yderligere kildeopsporing er der udtaget jordprøver ved jernbanen,
idet der i indvindingsoplandet løber en jernbanestrækning. Det fremgår af fortegnelse
over almindeligt anvendte herbicider ved DSB i Vestsjælland Amt frem til 1993, at
dichlobenil har været anvendt langs jernbanesporene. I forsøg på at undersøge om
jernbanen udgør en kilde til den konstaterede grundvandsforurening ved Frederiksberg
Vandværk, er der udtaget 2 stk. jordprøver langs sporene på en udvalgt ca. 50 m lang
strækning. Jordprøverne er udtaget ca. 3 m fra sporene i 0,5 meters dybde under
stendæklaget. Jordprøverne er benævnt Jordprøve 9 og Jordprøve 10 på figur 8.3.
8.4.2.3 Data fra undersøgelserne
Resultaterne af vandprøverne fremgår af tabel 8.5.
Tabel 8.5.
Vandprøver. Enhed KIM: antal/ml, BAM: µg/l
Prøve identifikation |
Kimtal |
2,6-dichloro-benzamid |
Vand. Frederiksberg vv, B7. 15 m. kl.9 |
>2000 |
0,043 |
Vand. Frederiksberg vv, B7. 52 m. kl.10 |
>2000 |
0,03 |
Vand. Frederiksberg vv, B7. 52m. kl.12.30 |
740 |
0,01 |
Vand. Frederiksberg vv, B7. 55m. kl.12.30 |
9 |
0,015 |
Boring 7 (type III boring fra 1990):
På figur 8.5 -8.7 er resultaterne af undersøgelserne i boringerne skitserede.
Der ses svagt forhøjet indhold af BAM og kraftigt forhøjet kimtal i toppen af
filteret, som udtryk for en inficering fra toppen eller ned langs forerøret. I løbet af
pumpningen formindskes koncentrationerne pga. den større opblanding med formationsvand.
Kimtal viser en inficering af både forerørsvand og top filter.
Ved TV-inspektionen registreres et par små utætheder i den umættede zone på 2,4 og
6,7 m. Under Vandspejlet (13,3 m) er vandet en smule grumset. Okkerudtræk i en samling
på ca. 20,4 m kunne tyde på en utæthed.
Se her!
Figur 8.5.
Undersøgelser i boring 7
Alt peger på, at der er tale om lækage fra mere overfladenære lag, evt. fra søen.
Forseglingen er ikke optimalt placeret, og de er forskudt i forhold til
installationsrapporten. Den ene prop er således placeret i gruslaget, så der er risiko
for skorstenseffekt. Det kan derfor ikke udelukkes, at der sker en lodtet vandtransport i
den nederste del af boringen, på ydersiden af forerøret.
Boring 1 (type II boring fra 1975):
Der er små okkerudtrækninger i den umættede zone i samlinger på 4 og 11 m ved
TV-inspektionen, som indikation på mindrebetydende utætheder. Under vandspejlet er
vandet noget grumset, men der et intet, der tyder på utætheder.
Der registreres ingen entydige tegn på strømning i røret ved heat-puls målinger.
Ved gammaloggen registreres ingen forseglinger, men alligevel viser Sonic-loggen en god
vedhæftning til forerøret.
Der er ingen klare tegn på lækage fra ovenliggende lag eller fra søen.
Se her!
Figur 8.6.
Undersøgelser i boring 1
Boring 6 (type II boring fra 1968):
Vandet er stadig meget grumset under TV-inspektionen. Boringen har ikke stået længe
nok efter optagning af pumper. Ingen tydelige tegn på utæthed el. lign. Ingen tydelige
tegn på lækage-strømning i boringen ved heat-puls målingerne. Men de er svære at
tolke. HP-målingerne tyder på, at der kan være lækage som følge af en utæthed i
røret. Det kan ikke ses ved TV pga. partikler (Bør evt. trykprøves).
Boring 2 (type III boring fra 1955):
Under TV-inspektion var der fin sigt. Eternitrøret ser umiddelbart fin ud, også under
GVS. Tjæresamlingerne ser tætte ud. Stop på 20,8 m pga. overgang til mindre dimension.
Der registreres uden pumpning ingen betydende strømning i filteret eller i forerøret ved
heat-puls målinger. Der ses ved logging tydelig påvirkning af forerørssamlinger, samt
filterrør men ingen tydelige afpropninger.
Figur 8.7.
Undersøgelser i boring 2
Boringen optræder i det store hele OK.
Analyserne af jordprøverne fremgår af tabel 8.6.
Tabel 8.6.
Analyseresultater af jordprøver . Enhed: µg/kg.
Prøve identifikation |
TOC
% |
Dichlobenil |
2,6-dichlorobenzamid |
Jord. Frederiksberg. 9. Jernbane |
1,70 |
<4 |
<1 |
Jord. Frederiksberg. 10. Jernbane |
1,06 |
<4 |
<1 |
Der blev ikke konstateret indhold af dichlobenil og BAM i de to jordprøver.
Ved tidligere undersøgelser af grundvandet meget tæt ved samme jernbanestrækning er
der heller ikke konstateret indhold af BAM i det øvre grundvandsmagasin.
8.4.2.4 Konklusion
Ud fra undersøgelserne på Frederiksberg Vandværk kan følgende konkluderes:
| Der er registreret utætte PVC-samlinger i boring 7 (type III boring fra
1990). |
| Forerørstætningerne sidder ikke hvor boreprofil viser det. Den ene prop er
placeret i det mellemste sandmagasin, ikke i leren, som installationsrapporten viser. Der
kan derfor ske en lodret lækage langs forerøret, som minimum til den sidste tætning,
som ligeledes er forskudt i forhold til det formodede. |
| Der er registreret meget høje kimtal, samt efterfølgende markante fald
under pumpning. Dette indikere problemer med overfladevand i boring 7 fra terrænnære
utætte samlinger. |
| Der ses i boring 7 fald i BAM efter noget pumpetid samt niveauforskelle i
BAM-fordelingen. Dette indikerer, at BAM-forureningen er transporteret boringsnært,
sandsynligvis boringsbetinget. |
| Der er ikke registreret betydende lækage i jernforerøret i boring 1 (type
II boring fra 1975). Det kan dog ikke udelukkes, at der er kortslutning mellem de 2
magasiner i boring 1, som følge af skorstenseffekt. Der findes ingen analyser af
vandprøver til at dokumentere logresultaterne. |
| Der er ikke registreret lækage i eternitrør i boring 2 (type III boring
fra 1955). |
| Der er ingen sikre tegn på lækage i boring 6 (type II boring fra 1968), da
der er usikkerhed omkring resultater af Tv-inspektion og heat-puls målinger. |
Sammenfattende kan det konkluderes ud fra undersøgelserne, at hypotesen om
kortslutning af det nederste velbeskyttede lag via boringsbetinget transport sandsynligvis
holder stik. Det er ikke afgjort, hvorfra forureningen til det mellemste magasin kommer.
Der er sandsynligvis et hovedbidrag fra kilder i byen, og desuden sekundært en udveksling
med søen.
Det fremgår at en af fire boringer er med sikkerhed utætte, undersøgelserne viser
tydelige utætheder i PVC-samlinger i en boring etableret i 1990, mens blandt andet en
eternitboring fra 1950´erne er tæt.
Med hensyn til undersøgelsesmetoderne kan det konkluderes følgende:
| Tv-inspektionen har i visse tilfælde givet for få informationer på grund
af sigtbarheden, og heat puls målinger har til tider været vanskelige at tolke på grund
af følsomheden overfor ydre variationer i magasinet under forsøgene. |
| En formodet kilde ved jernbanen kan ikke registreres ved enkeltstående
jordprøver. |
| Opstrøms undersøgelsesboringer mellem formodede kilder og vandforsyningen
til mellemste magasin vil være en hjælp til mere sikkert at kunne konkludere noget mere
eksakt om transportveje (og kilder). |
| For med sikkerhed at kunne afgøre om der er skorstenseffekt med transport
af forurening, bør man udtage niveauspecifikke vandprøver, som i boring 7.
Undersøgelserne viser vigtigheden af også at få specifikke kemiske analyser (BAM,
organiske og uorganiske indikatorparametre), specielt i tilfælde som disse, hvor de
indirekte målinger ikke umiddelbart kan vise om der er mulighed for lækage langs
forerør i boringerne. |
8.4.3.1 Forureningssituation
Kildebakken Vandværk indvinder grundvand fra et glacialt sandmagasin cirka 24-39 meter
under terræn. Magasinet er overlejret af et tyndt morænelersdække af varierende
tykkelse, op til cirka 5-7 meter. Rovandsspejlet er 2-6 m u. t.. Boringer filtersat i
nævnte magasin har artesisk vandspejl. En enkelt boring er filtersat i et øvre magasin
uden dæklag. Boringen har frit vandspejl.
Vandværket er fra 1903. Der er 3 indvindingsboringer, men en boring er aldrig i brug.
Den årlige indvinding udgør cirka 375.000 m3.
Der er udført undersøgelser i 1997. Der blev dengang fundet 20 gange mere forurening
i Skoven 2 (boring 153.82) end i Skoven 1 (153.149) 100 m derfra. Råvandsanalyser har
tidligere indikeret en blanding med overfladevand i Skoven 2.
Dårlig ydeevne, samt en stor lokal afsænkning under drift og beliggenhed lige ved sø
gav indikation af for stor risiko for lækage langs rør, gennem tørbrønd evt. via
spøgelsesboring. Efter stop af pumpning er der sket en stigning af BAM-indhold. Efter
igangsætning af afværgepumpning faldt BAM-indhold som følge af fortyndingen. Dette
indikerer en boringsnær kilde. Beliggenhed 25-30 m fra tidligere nr. 36 (lige ved åen)
indikerer evt. påvirkning fra spøgelsesboring og eller fra vandløb.
8.4.3.2 Iværksatte undersøgelser
Der foretaget følgende:
| I et forsøg på kildeopsporing er der taget vandprøve af åen, som ligger
lige op ad Skoven2. Herudover er der taget jordprøver i sti og lige op ad boringen |
| For at bestemme tilstanden af Skoven 2, er der udført TV-inspektion og
logging i boringen. Herudover er der udtaget niveauspecifikke vandprøver og
separationspumpning. Pumpningen er foretaget med packer, som løbende er målt med
manometer, for at sikre tætheden |
| Sammenlignende vandprøve af Skoven 1 |
8.4.3.3 Data fra undersøgelserne
De niveauspecifikke vandprøver fremgår af tabel 8.7.
Tabel 8.7
Indhold i vandprøver
Prøve identifikation |
Kimtal
Antal/ml |
Nitrat
mg/l |
2,6-dichloro-benzamid
µg/l |
Kildebakken.Skoven1. Kl.14.00 |
<1 |
0,5 |
< 0,03 |
Kildebakken.Skoven2. 22m. Kl.11.30 |
23 |
12 |
0,42 |
Kildebakken.Skoven2. 24m. Kl.12.00 |
5 |
13 |
0,48 |
Kildebakken.Skoven2. 24m. Kl.13.00 |
<1 |
13 |
0,50 |
Kildebakken.Skoven2. 24m. Kl.14.30 |
2 |
14 |
0,52 |
Kildebakken.Skoven2. 29m. Kl.12.00 |
25 |
9,8 |
0,32 |
Kildebakken.Skoven2. 29m. Kl.13.00 |
4 |
10 |
0,35 |
Kildebakken.Skoven2. 29m. Kl.14.30 |
<1 |
10 |
0,34 |
Niveauprøvetagningen og separationspumpning viser ingen tendenser for ændring af
indholdet af BAM i Skoven 2. De uorganiske parametre viser intet unormalt. Der ses et
lille indhold af Kimtal i boringen i starten, som forsvinder med pumpetiden. Indholdet
findes desuden i hele filterintervallet.
Der registreres ingen forurening i Skoven 1. I en vandprøve i sø og å ses et svagt
indhold på 0,09 µg BAM/l.
Ved TV-inspektionen i Skoven 2 registreres tydelige utætte samlinger og skruehuller.
Forureningssituationen er skitseret på figur 8.8.
Se her!
Figur 8.8
Forureningssituation på Kildebakken omkring Skoven1 og Skoven2.
Logprofiler fremgår af figur 8.9
Se her!
Figur 8.9.
Undersøgelser i Skoven 2
Det fremgår af logprofilet, at der hvor induktionsloggen ikke giver udslag, de
øverste 9 m, findes stålrør. Herudover kan det godt se ud som om der er en nedsunket
lerprop i filteret, på ca. 24 - 25 m. u. t., hvilket måske kan forklare, at der er en
meget mindre ydelse end i de øvrige boringer på vandværket. Dette kan dog ikke
eftervises ved TV-inspektionen.
I jordprøver omkring boringen og på sti findes ingen forurening, jf. tabel 8.8
Tabel 8.8
Analyseresultater af jordprøver . Enhed: µg/kg.
Prøve identifikation |
TOC
% |
Dichlobenil |
2,6-dichloro- benzamid |
Jord. Kildebakken. 0,05 m. Lbn.
1,6,11,16,21 |
2,73 |
< 4 |
<1 |
Jord. Kildebakken. 0,1 m. Lbn.
2,7,12,17,22 |
2,13 |
< 4 |
<1 |
Jord. Kildebakken. 0,2 m. Lbn.
3,8,13,18,23 |
1,39 |
< 4 |
<1 |
Jord. Kildebakken. 0,5 m. Lbn.
4,9,14,19,24 |
1,08 |
< 4 |
<1 |
Jord. Kildebakken. 1,0 m. Lbn.
5,10,15,20,25 |
3,10 |
< 4 |
<1 |
Der er således ikke registreret en boringsnær kilde.
8.4.3.4 Konklusion
Ud fra undersøgelserne på Kildebakken Vandværk kan følgende konkluderes:
| Skoven 2 er utæt i samlinger, der er skruehuller, og der er ingen
forerørstætning i forerøret. Til gengæld er der registreret en lerprop, som er sunket
ned i filteret. Boringen er udført som lufthæveboring, og fejlen er sandsynligvis sket
som et resultat af for dårlig oprensning før filtersætning. Herudover er det ved
induktionsloggen konstateret, at et arbejdsrør af stål til ca. 10 m u. t. er blevet
stående efter boringsafslutning. Der er således mulighed for lækage af overfladevand
fra terræn, samt fra det øvre sandlag til boringen via skorstenseffekt og i øvrigt via
utæthederne i forerør. |
| Der registreres ingen forhøjede kimtal, som indikation for problemer med
overfladevand. Men der findes dog nitrat, sandsynligvis som et udtryk for en påvirkning
fra det øvre sekundære magasin (Der er ingen nitrat i andre indvindingsboringer). Da det
er fundet i hele den filtersatte sekvens, kan der være også være andre boringsnære
transportmuligheder. Det kan ikke udelukkes, at en nærliggende spøgelsesboring kan
transportere forureningen. |
| Der ses ingen fald i BAM ved længerevarende pumpning og ej heller
niveauforskelle i BAM-fordelingen over filteret. Dette indikerer, at BAM findes i
formationen |
| Der er ikke konstateret BAM i Skoven 1. Ifølge tidligere tidsserier, er der
fundet BAM i små koncentrationer i Skoven 1, samtidig med høje pulser i Skoven 2 (ca.
1/7 koncentration). Dette indikerer, at der er en sammenhængende magasinforurening, hvor
man i Skoven 1 kun ser det yderste af forureningsfanen, når der måles høje værdier. |
| Kilden til forureningen er ikke fundet. Recipienten eller området lige ved
boringen er ikke kilden på grund af de små indhold. Kilden skal sandsynligvis findes
opstrøms indvindingen, sandsynligvis fra byen. Forureningen bidrager desuden med
forureningsafstrømning til recipienten. |
| Tidligere steg koncentrationen markant i Skoven 2 efter at pumpen blev
slukket. Det tyder ligeledes på en boringsnær kilde og eller lækage. |
Samlet kan det konkluderes, at man ikke kan være sikker på, at forureningstransporten
udelukkende er boringsbetinget, selv om der findes utætheder og skorstenseffekt. Der er
højst sandsynligt bidrag via boringskonstruktionen, men også tegn på en anden
boringsnær lækage til magasinet opstrøms for boringen.
En undersøgelsesboring opstrøms for boringen til det sekundære og primære magasin
om muligt tæt på den sløjfede boring vil kunne styrke konklusionerne mht. transportveje
og kilder.
8.4.4.1 Forureningssituation
Københoved Vandværk er beliggende på Rødding Bakkeø i et område med overvejende
tertiære aflejringer. Dæklaget består øverst af moræneler til 10 m dybde, herunder
findes øvre magasin bestående af smeltevandssand og grus til ca. 25 m dybde, hvor
prækvartæroverfladen findes. Vekslende, overvejende sandede, tertiære aflejringer
(glimmer) ses ned til ca. 56 m dybde, hvorunder indvindingsmagasinet, bestående af
kvarts-/glimmersand træffes, og afsluttes i sort glimmerler ca. 60-65 m. u. t.
Kildepladsen er fra 1951-52 og indvinder årligt ca. 35.000 m3 fra 2
indvindingsboringer (DGU 132.882 (B2)og 132.883 (B1)) er filtersatte i ovennævnte
magasin. Boringerne er udført i 1986. Der blev i 1998 konstateret et indhold af BAM på
0,290 m g/l i B2 . Siden hen er det konstateret, at den
nærliggende B1 også er forurenet, dog i en lavere koncentration, senest under
grænseværdien. Foreningskoncentrationen i B2 er fortsat høj og stigende, seneste
analyse før nærværende undersøgelse 0,40 m g/l. De
geologiske lag fremgår af figur 8.10.
Begge boringer er konstateret forurenede, men en boring (boring 2) kraftigt og en
boring lettere forurenet (boring 1). Der er tidligere foretaget en del tiltag på
vandværket bl.a. TV-inspektioner, renovering af boring, afværgepumpning på forurenet
boring, samt etablering af ny råvandsstation mv..
8.4.4.2 Iværksatte undersøgelser
Undersøgelserne er udført i samarbejde med VandSchmidt A/S. Der er genfundet en
sløjfet boring "spøgelsesboring". Boringen er opboret med henblik på at se et
eksempel på sløjfningsmetodik. Derfor er tilfyldningsmaterialet kortlagt. Lige op af
boringen e der etableret en ny undersøgelsesboring (G1), som er filtersat i samme øvre
magasin til lokalisering af BAM.
Der blev udtaget jordprøver på vandværksgrunden, da der er vished om at der er
benyttet prefix på grunden. Prøverne er udtaget i korte boringer, og analyseret som
blandeprøver fra 0-1 m u t.
Der blev udført en boring til det øvre magasin tæt på den opborede boring. Der er
foretaget målinger af de hydrauliske forhold i øvre og nedre magasin med udtagning af
vandprøver i ny boring og i forurenede indvindingsboring under 2 forsk pumpescenarier (2
uger). Der blev pumpet med intervaldrift i første uge med skiftevis høj ydelse eller
ingen pumpning. Herefter overgik man til mere harmonisk styring med kontinuert drift,
således at den totale oppumpningsmængde var ens. Der blev udtaget vandprøver ved
afslutningen af hvert pumpescenarie.
8.4.4.3 Data fra undersøgelserne
Den opborede boring, som blev sløjfet i 1980 bestod af en Ø-160 mm PVC boring med
filtersætning fra 21,1-27,1 m u. t.. Boringen va sløjfet med 4 m lerspærre lige over
filteret og herefter sandet tilbagefyld fra 16,5 m u. t. til en gammel brønd i 1,6 m u.
t.. Der er en cementstøbning på 0,2 m under den gamle brønd. Resultaterne af
jordprøverne fremgår af tabel 8.9
Tabel 8.9.
Analyser af jordprøver. Enhed: µg/kg.
Prøve identifikation |
TOC
% |
Dichlobenil |
2,6-dichloro- benzamid |
Jord. Københoved Vandværk. K1-K5.
0-0,05m. |
0,36 |
64 |
2,6 |
Jord. Københoved Vandværk. K1-K5.
0,05-0,1m. |
0,75 |
24 |
11,4 |
Jord. Københoved Vandværk. K1-K5.
0,1-0,2m. |
1,04 |
6,8 |
15,6 |
Jord. Københoved Vandværk. K1-K5.
0,2-0,7m. |
0,86 |
<4 |
<1 |
Jord. Københoved Vandværk. K1-K5.
0,7-1,0m. |
0,37 |
<4 |
<1 |
De overfladenære jordprøver viser kraftige indhold af BAM og dichlobenil. Efter 0,2 m
registreres ingen forurening.
Resultaterne af vandprøverne fremgår af tabel 8.10.
Tabel 8.10.
Analyseresultater. Vandprøver
Prøve identifikation |
2,6-dichlorobenzamid
µg/l |
Boring 1, 00-07-12 |
0,25 |
Boring 1, 00-07-20 |
0,22 |
Boring 2, 00-07-12 |
0,46 |
Boring 2, 00-07-20 |
0,45 |
G1, 00-03-10 (pumpescenarie 1) |
0,32 |
G1, 00-09-10 (pumpescenarie 2) |
0,32 |
Boring 2, 00-03-10 |
0,42 |
Boring 2, 00-09-10 |
0,40 |
boring 1, 00-03-10 |
0,33 |
boring 1, 00-09-10 |
0,32 |
Øvre brønd, 00-28-11 |
0,20 |
Der blev konstateret BAM i den nye boring (G1) i samme størrelsesorden som i boring 1.
Der kan ikke umiddelbart konstateres nogen direkte hydraulisk kontakt mellem magasinerne
ved pumpetesten. En eventuel påvirkning falder sammen med usikkerheden ved den
korrigerede barometereffekt. Analyseresultaterne i forbindelse med volumenpumpningen viste
samme størrelsesorden af forurening i boringerne ved opstart og ved afslutning af
pumpeforsøget.
8.4.4.4 Konklusion
Forureningssituationen er skitseret i figur 8.10.
Se her!
Figur 8.10
Forureningssituation og strømningsveje ved Københoved Vandværk
Ud fra undersøgelserne på Københoved Vandværk kan følgende konkluderes:
| Der er benyttet Prefix på vandværket, og der er fundet dichlobenil og
BAM-forurening i jordprøver på vandværket. Kilden til forureningen er derfor højst
sandsynligt vandværket |
| Tidligere udførte Tv-inspektioner viste utætte boringer. Den
efterfølgende boringsrenovering har ikke haft nogen effekt. Den indvendige udforing har
stoppet utæthederne i forerør, men den udvendige overboring er kun lavet til 12 m u. t.,
hvilket er for lidt, da der er konstateret andre transportveje til 20-30 m u. t. hvorfra
forureningen (skorstenseffekten) kan fortsætte. |
| Der konstateres forurening i alle boringer og der registreres forurening af
samme størrelsesorden i sekundært og primært grundvand. Magasinerne er derfor kraftigt
påvirkede til en dybde af over 60 m. |
| Pumpetesten viste ingen forskydninger af koncentrationerne. |
| Alt tyder på en magasinforurening, hvor det ikke kan udelukkes, at der sker
en boringsbetinget transport, men der er også andre transportveje til magasinerne, evt.
via sløjfede boringer de øverste 16-17 m og derefter videre blandt andet langs ydersiden
af forerøret på boring 2 under overboringen. |
Sammenfattende kan det konkluderes, at der er tale om en kompleks forureningssituation,
sandsynligvis med mange transportveje. Det øverste magasin til 30 m u.t. er forurenet.
Der er højst sandsynligt sket en transport via en sløjfet boring til 16,5 m u. t., og
herfra videre ad sandede aflejringer. En konklusion på denne sag er, at det efter
renovering af forurenet boring ikke er lykkedes at reducere forureningen. Der er fjernet
en mulig lækage, men der er i dette tilfælde andre veje, som kan transportere
forureningen.
8.4.5.1 Forureningssituation
I en boring på Flakkebjerg Vandværk (DGU. nr. 215.843) er der konstateret utætheder
i samlingerne på en forholdsvis nyetableret boring. Samlingerne består af
PVC-skruesamlinger. For at undersøge betydningen af utætheden er der foretaget en
indsivningstest i forerøret.
8.4.5.2 Iværksatte undersøgelser
Der er udført TV-inspektion, som viste utætheder i samlinger, primært i toppen af
boringen.
Der er herefter foretaget indsivningstest i en boring med utætte samlinger. Der er
benyttet en packer, som er sat i forerøret 27,0 m u. t. for måling og opsamling af
indstrømmet vand til boringen. Efter packeren er placeret, er vandet tømt af over
packeren, og udviklingen er fulgt med pejlinger i ca. 2½ dag. Trykket i packeren er
løbende målt for at sikre mod indsivning nedenfra.
8.4.5.3 Data fra undersøgelserne
Der er i løbet af forsøget sket en indstrømning på 7,8 liter, svarende til 3 l/dag
eller 1,1 m3/år.
Tabel 8.11.
Indsivningstest
Dato |
Kl. |
Rovandspejl mut |
Bemærkninger |
2000.12.05 |
10:00 |
17,22 |
Før montering af packer. |
2000.12.05 |
12.05 |
27,35 |
Efter montering af packer. |
2000.12.05 |
13:00 |
27,34 |
|
2000.12.06 |
06:00 |
27,27 |
|
2000.12.07 |
06:00 |
27,11 |
|
2000.12.08 |
06:00 |
26,96 |
|
Der er efterfølgende foretaget en renovering med en indvendig udstøbning. Der er nedsat
en Ø125 mm PVC-boring og efterfølgende bagstøbt.
8.4.5.4 Konklusion
Forsøget viser, at indsivningen fra utætheden er begrænset.
8.4.6 Årslev, Fyn
8.4.6.1 Forureningssituation
Årslev Vandværk indvinder årligt ca. 125.000 m3 grundvand. Kildepladsen
ligger på vandværksgrunden i den vestlige ende af byen og indbefatter 3 boringer, hvoraf
1 boring (B4) i 2000 er overgået til afværgepumpning på grund af et BAM-indhold på
cirka 0,2 µg/l. Cirka 250 meter nord for vandværket afværgepumpes fra 2 boringer, - den
ene B101 blev oprindeligt udført og idriftsat af Fyns Amt for en phenolforurening, men
anvendes i dag overfor BAM-forurening og den anden B3 er en tidligere indvindingsboring
til Årslev gamle Vandværk. På figur 8.11 er vist forureningssituationen med BAM i
grundvandsmagasinet målt i november 2000.
Figur 8.11.
Oversigtskort, Årslev Vandværk
I 1995 blev der påvist BAM i vandet fra Årslev Vandværks indvindingsboring B4.
Indtil udgangen af 1998 kunne indholdet af BAM i drikkevandet holdes under grænseværdien
på 0,1 µg/l ved at blande med vand fra vandværkets to andre boringer. Forureningen
havde i mellemtiden også bredt sig til naboboringen - B5. Embedslægen gav i februar 1999
vandværket en frist på ét år til at vurdere, hvad der kunne gøres for at bringe
koncentrationen i drikkevandet ned igen.
Undersøgelser af en phenol-forurening ved det gamle vandværk i Årslev tilbage i
1980erne viste, at grundvandspotentialet i området er meget fladt, men at
grundvandet i sandmagasinet - hvorfra Årslev Vandværk dengang og nu henter sit
drikkevand fra tilsyneladende strømmede fra øst mod vest. Fyns Amt har siden
udlagt et indvindingsopland, som strækker sig fra det nuværende vandværk og syd på. En
forurening ved det gamle vandværk burde således ikke - uanset det ene eller andet
strømningsmønster - kunne nå den nuværende vandindvinding.
Syd for Årslev Vandværk er der åbne marker. Der foreligger ingen oplysninger herfra
om afgrøder, hvor det har været relevant at anvende pesticider med aktivstofferne
dichlobenil og chlorthiamid. Mod øst og nord er der beboelse, hvor pesticiderne i mindre
omfang kan være anvendt i indkørslerne til totalukrudtsbekæmpelse. Den tidligere
vandværkspasser oplyser, at der ikke har været brugt ukrudtsmidler på den nuværende
vandværksgrund.
Årslev Vandværk indvinder grundvand fra et sandmagasin ca. 10-20 m u. t..
Sandmagasinet er højtydende med en specifik kapacitet på ca. 40 m3/t pr.
meter sænkning og et grundvandspotentiale omkring kote 34 til 36. Der er frit vandspejl i
boringerne ved det nye vandværk, men ellers er magasinet overvejende spændt. Magasinet
er dækket af cirka 10 meter moræneler. De geologiske forhold området er vist ved hjælp
af det geologiske tværprofilsnit i figur 8.12.

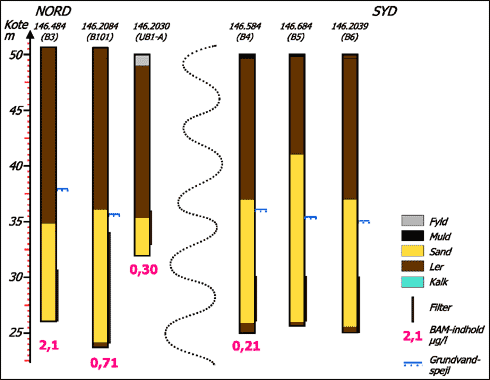

Figur 8.12.
Geologisk tværprofil, Årslev Vandværk
8.4.6.2 Tidligere undersøgelser
Årslev Vandværk har i november 2000 udført kildeopsporing med udtagning af en række
jordprøve 0,2-0,5 m u. t. fra nærliggende gårdspladser, indkørsler og en tidligere
frugtplantage. I fire områder er der udtaget 3 - 4 jordprøver, som af laboratoriet blev
blandet og analyseret. Resultater og prøvetagningssteder fremgår af figur 1. Der er
fundet dichlobenil i alle fire områder i koncentrationsniveauet 4,8-9,8 µg/kg jord og
BAM i koncentrationen 3,5 µg/kg jord i et enkelt af de fire områder.
Koncentrationerne er ikke alarmerende, men giver billedet af en generel fladebelastning i
området.
Årslev Vandværk har TV-inspiceret boring B4, der har små tegn på utætheder,
men dog næppe kan være ansvarlig for nævneværdig indsivning af BAM-forurenet vand til
boringen.
8.4.6.3 Iværksatte undersøgelser:
Formålet med drifts- og afværgeoptimeringen var at undersøge, hvordan variationer i
afværgepumpningen fra boring B4, B101og B3 influerer på koncentrationen af BAM, dels i
afværgeboringerne og dels i indvindingsboringerne B5 og B6. Boringernes placering
fremgår af figur 8.11. Tabel 8.12 viser de forskellige pumpescenarier. Som det fremgår
af tabellen er det ønsket at belyse konsekvenserne af en alternerede afværgepumpning
over døgnet i forhold til jævn.
Tabel 8.12.
Pumpescenarier
Periode |
Oppumpning B4 |
Oppumpning B101 |
Oppumpning B3 |
Marts maj 2000 |
40 m3/t - 4 t/døgn |
18 m3/t - 8 t/døgn |
- |
Maj - juli 2000 |
20 m3/t - 8 t/døgn |
18 m3/t - 8 t/døgn |
- |
Juli 2000 - november 2001 |
20 m3/t - 24 t/døgn |
18 m3/t - 8 t/døgn |
- |
November januar 2001 |
20 m3/t - 24 t/døgn |
18 m3/t - 24 t/døgn |
- |
Februar marts 2001 |
Pumpestop |
18 m3/t 24 t/døgn |
- |
April - august 2001 |
13 m3/t - 24 t/døgn |
18 m3/t - 24 t/døgn |
10,4 m3/t 24 t/døgn |
Generelt er der udtaget vandprøver til analyse for BAM ved immunkemisk metode hos GEUS en
gang om ugen fra B4 og med mindre hyppighed fra B5, B6 og B101. Indholdet af BAM i B3 er
analyseret siden afværgepumpningens begyndelse i april 2001. I starten af hvert nye
pumpescenarium er hyppigheden øget i et forsøg på at spore en effekt af den ændrede
oppumpning.
Derudover er der udtaget vandprøver til akkrediterede analyser af Steins Laboratorium
ca. hver tredje måned fra boringerne B4 og B101 samt af drikkevandet.
8.4.6.4 Data fra undersøgelserne
Udviklingen i indholdet af BAM fra vandet i boringerne B3, B4, B5, B6, og B101 samt i
drikkevandet er sammenstillet i figur 8.13.
Se her!
Figur 8.13.
Udvikling i indholdet af BAM, Årslev Vandværk
Det fremgår heraf, at ændringer i pumpemønsteret i B4 og B101 tilsyneladende ikke
har haft nogen markant effekt på BAM-indholdet, hverken i afværgeboringerne eller i de
to indvindingsboringer B5 eller B6. Figur 3 viser tilsyneladende, at indholdet af BAM i
B101 reduceres fra 0,7 µg/l i marts 2001 til omkring 0,5 µg/l i august 2001, men det
skyldes formentlig, at der iværksættes afværgepumpning fra B3 i april 2001.
BAM-indholdet i B3 er omkring 0,7-0,8 µg/l.
BAM-indholdet i B4 og B5 reduceres umiddelbart efter start af afværgepumpningen i
marts 2000 for derefter at være svagt stigende frem til november 2001 og stagnere i
perioden november 2000 til marts 2001. Efter marts/april 2001 ses en tendens til, at
indholdet af BAM i de to boringer reduceres. På samme tidspunkt påbegyndes
afværgepumpning fra B4 igen efter 3 måneders pumpestop og yderligere iværksættes
afværgepumpning fra B3. BAM-koncentrationen i B4 og B5 er ved udgangen af august 2001
nedbragt til samme niveau som før afværgepumpningens begyndelse 0,18 µg/l i B4
og 0,07 µg/l i B5.
Indholdet af BAM i B6 ligger omkring detektionsgrænsen for BAM med enkelte
fluktuationer.
8.4.6.5 Konklusion
Resultaterne fra pumpeforsøget viser ikke den store effekt på BAM-koncentrationen
afhængig af pumpemønstret, dvs. om afværgepumpningen foretages alternerede eller jævn
over døgnet.
Der observeres effekt af afværgepumpningen ved det gamle vandværk, når der både
afværgepumpes fra B3 og B101 indholdet af BAM i B101 nedbringes fra 0,7 µg/l til
0,5 µg/l. Efter iværksættelse af afværgepumpningen fra både B3 og B101 observeres en
mindre reduktion i BAM-indholdet i boringerne ved det nye vandværk. Dette tyder på, at
BAM trækkes til indvindingsboringerne ved det nye vandværk fra en mere fjerntliggende
kilde, eventuelt fra et område omkring det gamle vandværk. Der kan dog ikke ved
kildesporingen peges på en egentlig kilde til BAM-forurening. Undersøgelse af
jordprøver giver billedet af en generel fladebelastning med dichlobenil i området, der
ikke er alarmerende høj.
Vandværket vil udskifte de eksisterende pumper i indvindingsboringerne B5 og B6 med
nogle mindre, dels af driftsmæssige årsager og dels for at undersøge, om det har effekt
på indholdet af BAM at oppumpe jævnt fra alle tre boringer ved vandværket. I
øjeblikket indvindes med momentvise ydelser op til 60 m3/t.
8.4.7.1 Forureningssituation
Tejn Vandværk indvinder årligt ca. 90.000 m3 grundvand. I alle fire
indvindingsboringer på Tejn Vandværks kildeplads i Muredam er der påvist indhold af
BAM. Drikkevandsproduktionen er derfor flyttet til andre kildepladser, mens der
afværgepumpes på Muredam. Det højeste indhold - 0,180 µg/l BAM - er påvist i boring
DGU-nr. 244.544 i en vandprøve udtaget den 10. august 1999. De øvrige tre
indvindingsboringer havde indhold af BAM under grænseværdien. Der er desuden påvist
mindre indhold af andre pesticider; Bentazon og MCPP.
I efterfølgende vandprøver fra 244.544 - udtaget den 31. januar og den 29. februar
2000 - er der påvist et BAM-indhold på henholdsvis 0,023 µg/l og 0,120 µg/l samt et
Bentazon-indhold på henholdsvis 0,100 µg/l og 0,051 µg/l. På figur 1 er vist
forureningssituationen med BAM i grundvandsmagasinet målt i efteråret 1999.
Ved en besigtigelse af kildepladsen i vintersæsonen var grundvandsstanden ca. én
meter over terræn. Indvindingen fra kildepladsen havde på grund af forureningen været
ekstraordinær lille den pågældende vinter. Om sommeren sænkes grundvandsstanden
normalt til flere meter under terræn. Tejn Vandværk oplyste, at jorden i Muredam tørrer
ud i sommermånederne, så der opstår dybe synlige sprækker i jord- og tørvelagene på
kildepladsen. Grundvandstanden falder så meget om sommeren, at den kommer under
vandspejlet i Muredambæk. Derved sker der nedsivning fra bækken til grundvandsmagasinet
i stedet for opsivning fra grundvandsmagasinet, som det sker om vinteren. Ved nedbørsrige
perioder om sommeren er der risiko for, at der trænger vand fra åen ud i
udtørringssprækkerne og ned i grundvandsmagasinet.

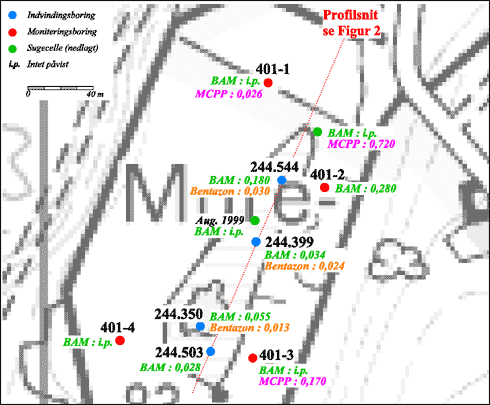

Figur 8.14.
Placering af boringer og sugeceller samt fund af pesticider, efterår 1999
Vandindvindingen sker fra et lag af sand og grus i den nedre del af de kvartære
aflejringer, jf. figur 8.15, som viser boreprofilerne fra indvindings- og
moniteringsboringer. Filtersætningsinterval, kapacitet samt ro- og driftsvandspejl ved
boringernes etablering fremgår ligeledes af profilsnittet. Mod nord og syd er den faste
klippe truffet 25 - 30 m u. t., mens de kvartære aflejringer er mere end 35 meter tykke i
den centrale del af området; jf. boring 244.399 og 244.350. Det vandførende sandlag er
overlejret af lerede aflejringer samt af tørvejord. Tørvejorden øges i tykkelse mod
syd, hvor den når op på en mægtighed af ni meter.
8.4.7.2 Udførte undersøgelser
Bornholms Amt har fået udført en borehulslogning og en TV-inspektion af 244.544.
Borehulslogningen viste, at boringens ydeevne er god - 25 m3/t ved en
vandspejlssænkning på 1,2 meter. Grund-vandsmagasinet er dækket af ca. 17 meter ler og
er dermed rimelig godt beskyttet mod overfladeforurening. Vandindstrømningen sker i
næsten hele filterintervallet - fra 20 til 24 m u.t. - ved en pumpekapacitet på 25 m3/t.
TV-inspektionen var af ringe kvalitet, men viste dog ingen tegn på defekte forerør.
Allinge-Gudhjem Kommune har gennemført en interview-undersøgelse med henblik på at
spore eventuelle kilder til BAM-forureningen i oplandet. Resultaterne giver kort fortalt
ingen forklaring på, hvorfor der er påvist BAM i Tejn Vandværks boring ved Muredam. Kun
en enkelt adspurgt beboer i området har oplyst at have anvendt Casoron - hvori indgår
moderstoffet til BAM, dichlobenil - men ikke alle har svaret på spørgsmålet om deres
pesticidforbrug. Generelt må det imidlertid forventes, at der - i hvert fald på en del
gårdspladser - er blevet sprøjtet, men at dette forbrug nu er ophørt.
Bornholms Amt fik i 1999 analyseret vandet fra to sugeceller placeret i den umættede
zone samt fra fire moniteringsboringer placeret i 10 - 12 meters dybde. Placeringen af
sugeceller og boringer er vist sammen med resultaterne på detailkortet i figur 1.
Derudover er resultatet af de første analyser af vandet fra indvindingsboringerne vist.
Ud over BAM blev der påvist bentazon i vandet fra tre af indvindingsboringerne samt
mechlorprop - MCPP - i vandet fra en sugecelle og to moniteringsboringer. Det højeste
BAM-indhold på 0,280 µg/l blev påvist i vandet fra monite-ringsboring 401-2.
Sugecellerne er siden blevet sløjfet, mens moniteringsboringerne er blevet anvendt som
pejleboringer; jf.figur 8.14.
Figur 8.15.
Geologisk snit gennem Muredam Kildeplads
8.4.7.3 Iværksatte undersøgelser
Det primære formål med undersøgelsen i boring 244.544 er at afklare:
- Om BAM-indholdet varierer efter årstiden - for eksempel om indholdet er
størst, når grundvandstanden er lavest på kildepladsen.
- Om driftsformen influerer på BAM-indholdet (konstant versus alternerende
drift).
- Om nedbøren influerer på BAM-indholdet, f.eks. ved nedsivning via
udtør-ringssprækker eller utætheder langs foringsrør.
Med henblik på at opfylde ovenstående formål er der i perioden april 2000 - januar
2001 gennemført følgende arbejdsprogram på den nævnte boring:
Tabel 8.13.
Pumpescenarium, Muredam Kildeplads
Periode |
Oppumpning DGU-nr. 244.544 |
Vanding |
April-maj 2000 |
10 m3/t - 24 t/døgn |
Ingen |
Juni-juli 2000 |
30 m3/t - 20 min. drift og 40 minutters
stilstand pr. time |
Ingen |
August-september 2000 |
30 m3/t - 20 min. drift og 40 minutters
stilstand pr. time |
Vanding af boringsnære areal ved udledning af 2-3 m3/t,
når pumpen er i drift. Overskydende vand er afledt til Muredambæk |
Oktober.-januar 2001 |
10 m3/t - 24 t/døgn |
Ingen |
På Tejn vandværk har projektet finansieret en række BAM-analyser, vandværket har selv
udført afværgeoptimeringen, jf. tabel 8.13.
I hele perioden er der udtaget vandprøver til BAM-analyse fra 244.544 hver 14. dag.
Første vandprøve blev udtaget den 3. marts 2000 og er - i lighed med de efterfølgende
prøver - sendt til GEUS til immunkemisk analyse for BAM. Derudover er der den 1. maj og
20. juni udtaget vandprøver til akkrediteret analyse på Steins Laboratorium og den 20.
juni til analyse på Danmarks JordbrugsForskning, Forskningscenter Flakkebjerg med henblik
på korrelering af analyseresultaterne.
Vandstanden i 244.544 samt i 244.503 og moniteringsboringerne 401-1, 401-2, 401-3 og
401-4 blev generelt pejlet i forbindelse med vandprøvetagningerne.
8.4.7.4 Data fra undersøgelserne
Analyseresultaterne fra 244.544 er sammenholdt med oppumpningsmønstre,
vandspejlsvariationer og oppumpede vandmængder i figur 8.16.
Se her!
Figur 8.16.
Udviklingen i indhold af BAM i boring, DGU nr.244.544, Muredam Kildeplads
1. scenarium
Det første oppumpningsscenarium med droslet oppumpning og 10 m3/t har
tilsyneladende ingen indflydelse på vandets indhold af BAM. Vandspejlet i boringen står
i det meste af perioden over terræn. BAM-indholdet varierer generelt omkring 0,08 µg/l,
om end med en svagt faldende tendens.
2. scenarium
I det andet scenarium ændres oppumpningen til 30 m3 i timen i 20 minutter
efterfulgt af 40 minutters stilstand. Hvis BAM-indholdet bliver "hængende" i
den umættede zone over driftsvandspejlet, må man forvente, at den alternerende drift og
det deraf følgende varierende vandspejl vil udvaske denne pulje af BAM. Den forventede
stigning i BAM-indholdet udebliver imidlertid - tværtimod varierer indholdet i det meste
af perioden - juni-juli - mellem 0,05 og 0,1 µg/l med en svagt faldende tendens.
Samtidige analyseresultater fra Steins og Danmarks JordbrugsForskning viser god
korrelation indbyrdes og med resultaterne fra GEUS' immunkemiske metode. Vandspejlet i
boringen falder jævnt i hele perioden - fra 1,4 til 4,2 m u.t.
3. scenarium
I forbindelse med det tredje scenarium - vanding omkring boringen - må der i lighed
med det foregående scenarium forventes en stigning i BAM-indholdet, hvis der ligger en
pulje af BAM/dichlobenil omkring boringen, som kan vaskes ned via en utæt
borerørsforsegling - den såkaldte skorstenseffekt - eller via naturlige sprækker i
jorden. Denne effekt kan muligvis spores i den sidste del af perioden, hvor der sker en
stigning i BAM-indholdet fra ca. 0,04 µg/l til ca. 0,06 µg/l. Stigningen er ikke markant
og holder sig inden for de naturlige variationer, som kan ses siden marts 2000.
Vandspejlet har i perioden - august-september - været næsten stabilt omkring 4,5 m u.
t..
Indholdet af BAM fortsætter sin faldende tendens i forbindelse med den konstante
droslede oppumpning - som svarer til 1. scenarium - og kunne ikke påvises over
detektionsgrænsen i perioden fra november til januar. Vandspejlet har været stigende
siden midten af november 2000 og stod primo 2001 over terræn.
På figur 8.17 er vandstandsvariationerne i indvindingsboringerne 244.544 og 244.503
samt i moniteringsboringerne 401-1, 401-2, 401-3 og 401-4 sammenstillet. I det omfang at
filterintervallet er kendt, er det vist på det geologiske profilsnit i figur 2. De målte
nedstik er omregnet til en relativ kote i forhold til boring 244.503. Det fremgår af
figur 4, at vandstanden i 244.544 og 244.503 samt i moniteringsboringen 401-2 har samme
forløb hen over året. I 244.544 og 401-2 er forløbet synkront, mens det i 244.503 er
forskudt ca. en måned i forhold til de to andre boringer. Variationen må primært
henføres til varierende grundvandsdannelse over året, da oppumpningen har været næsten
konstant i hele perioden. Moniteringsboringen har tilsyneladende - trods sin ringe
boredybde - hydraulisk kontakt med det dybere vandførende sandlag, som 244.544 henter
grundvand fra. Sårbarheden må derfor være større, end først antaget ud fra de 17
meter lerdække i selve boringen; jf. det geologisk profilsnit i figur 8.15.

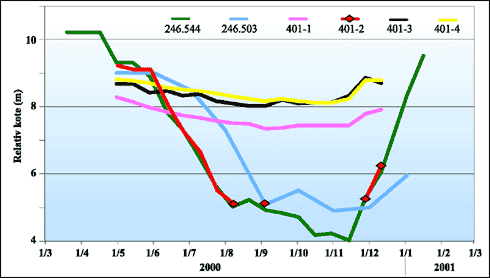

Figur 8.17.
Vandspejlsvariationer i boringer, Muredam Kildeplads
Vandspejlsvariationerne i de tre resterende moniteringsboringer - 401-1, 401-3 og 401-4
- udviser en tilsvarende årstidsvariation, men variationen er væsentlig mindre end i de
førstnævnte boringer. Vandspejlet står generelt en halv meter lavere i 401-1 end i de
to andre moniteringsboringer. Boringen er - uvist af hvilken grund - filtersat i
moræneleren, hvilket må forventes at dæmpe effekten af et trykfald i det underliggende
sandlag.
8.4.7.5 Konklusion
Resultaterne fra pumpeforsøget i 244.544 viser ikke den store effekt på indholdet af
BAM afhængig af pumpemønstret, dvs. om afværgepumpningen foretages alternerede eller
jævnt over døgnet. Selvom de forskellige pumpemønstre ikke har vist forskellig effekt,
har afværgepumpningen fra boringen haft effekt. Indholdet af BAM har - med mindre
variationer - været jævnt faldende siden projektets start i marts 2000 og varierer nu -
primo 2001 - omkring detektionsgrænsen. Det kan ikke på baggrund af undersøgelserne
konkluderes om infiltration af vand omkring boringen har effekt på indholdet af BAM i
boringen, idet koncentrationsniveauet er så lavt at en eventuel effekt drukner i
usikkerhed. Boringen har hydraulisk kontakt til vandførende lag nær terræn og er dermed
langt mere udsat for forurening fra terræn end tidligere antaget.
Der kan ikke peges på en egentlig kilde til BAM-forureningen. Trods det negative
resultat af interviewundersøgelsen blandt lodsejerne i oplandet må der ikke desto mindre
have været et forbrug af Prefix og Casoron på en del af ejendommene, hvis belastningen i
grundvandet skal kunne forklares.
8.4.8.1 Forureningssituation
Der er udført en række undersøgelser på Lerpøtvej Kildeplads tilhørende Varde
Vandforsyning, hvor der er påvist pesticider i 6 af kildepladsens 12 boringer. Formålet
med undersøgelsen har været at klarlægge mulighederne for levetidsforlængelse af
kildepladsen.
Ved vandanalyser for 23 pesticider udført i 1998 på Lerpøtvej Kildeplads, Varde
Vandforsyning, er der konstateret BAM i 6 af 12 boringer (figur 1). BAM-indholdet varierer
fra 14 - 1300 ng/l (grænseværdien: 100 ng/l).
Se her!
Figur 8.18:
Oversigtskort over forurenede og ikke forurenede boringer på kildeplads.
Boringerne på Lerpøtvej Kildeplads er filtersat i samme magasin, og de geologiske og
geokemiske forhold tyder på, at magasinet er sårbart, og at grundvandsstanden i området
med tiden er sænket som følge af vandværkets indvinding /1/.
Der er ingen umiddelbar sammenhæng mellem i hvilke boringer, der findes henholdsvis
høje og lave koncentrationer af BAM, og hvor der findes forurenede og uforurenede
boringer (figur 1). Der er ingen sammenhæng mellem boringens alder og forureningsgraden.
Ved tidligere analyser for pesticider er der ikke påvist et indhold af BAM over
detektionsgrænsen på kildepladsen (1996).
Ovennævnte forhold tyder på, at der ikke er tale om en generel
grundvandsmagasinforurening af kildepladsen, men at punktformige pesticidforureninger
omkring eller tæt på indvindingsboringerne er årsag til de høje BAM-koncentrationer i
enkelte boringer. Det er ud fra antagelsen, at forureningen nedsiver lokalt omkring
boringen fra punktforureninger, at undersøgelserne af kildepladsen er udført.
Der kan være flere årsager til, at punktformige forureninger påvirker vandkvaliteten
i boringerne. Boringens forerør kan have revner, utætte samlinger, huller fra
borttærede skruer m.v. Bentonitforseglingen kan være dårlig, eller helt mangle. Disse
forhold, kombineret med brug af pesticider i oplandet, samt en stor pumpekapacitet og
dermed store nedadrettede trykgradienter omkring forerøret, kan give anledning til, at
der før eller siden siver pesticider eller nedbrydningsprodukter heraf ned i
filtersektionen.
8.4.8.2 Udførte undersøgelser
Vurdering af årsagen/årsagerne til forurening påvist på kildepladsen i Varde er
indledningsvis baseret på en karakteristik og tilstandsvurdering af de enkelte boringer,
derpå er der udført en undersøgelse af, om boringerne er forseglede, eller der er
lækage i boringerne. På baggrund heraf er der foretaget en udvælgelse af boringerne,
så den efterfølgende renovering er koncentreret om de utætte, ikke forseglede og
pesticidforurenede boringer.
8.4.8.3 Boringskarakteristik
På grundlag af eksisterende materiale er der udført en karakteristik af de 12
boringer på kildepladsen. Hver enkelt boring er detaljeret beskrevet i forhold til
geologiske forhold, udførelse og udbygning, vandkvalitet, driftsforhold og
arealanvendelse omkring boringerne /2/. Der er i forbindelse med udarbejdelse af
boringskarakteristikken foretaget en besigtigelse af boringerne. Boringernes data er
sammenfattet i en datarapport indeholdende dels en skriftlig karakteristik og dels en
tabel (tabel 1).
På baggrund af boringskarakteristikken er boringerne inddelt i 3 prioriteringsgrupper
for hvilke boringer, der skal nøjere undersøges:
Gruppe 1 indeholder de boringer, der er prioriteret højest i forhold til den
fremtidige indsats, hvilket vil sige de boringer, hvor der er konstateret en forurening,
eller der er mistanke om, at boringen er defekt.
Gruppe 2 indeholder de boringer, hvor det vurderes, at der er en stor risiko
for, at der i den nærmeste fremtid kan opstå en forurening med pesticider eller andre
komponenter, primært pga. boringernes tilstand.
Gruppe 3 indeholder de boringer, hvor det vurderes, at der kun er en risiko for
en fremtidig forurening fra opstrømsliggende kilder, der ikke kan afhjælpes med en
indsats omkring boringen.
Tabel 8.14:
Boringsdata for DGU nr. 121.439.
Vandværk: Varde
Vandforsyning |
Dato: 22-11-1998 |
Boring: B11 |
DGU nr. 121.439 |
Udførelsesår: 1973 |
Boredybde (m.u.t.): 37,5 m |
Boringsdimension: 300 mm |
Boremetode: |
Borejournal: se bilag |
Boringens stand:
acceptabel |
Filterinterval : 26
37,5 m u.t. |
Filterdimension (mm): Ø225 PVC |
Pumpetype: BPD 165-3 |
Pumpe stand: god |
Vandspejl ro (m.u.t.):
13,68 (22-11-1998) |
Vandspejl drift (m.u.t.):
16,67 (22-11-1998) |
Ydelse (m3/t): 60,0 |
Sænkning efter 60 min (m): 2,99 m |
Specifik kapacitet:
20 m3/t/m sænkning (målt den 12/2-97). |
Nitrat (mg/l): 14
(Vejl.værdi: 25) |
Sulfat (mg/l): 59
(Vejl.værdi: 50) |
Nikkel (mg/l): 0,050
(Højst till.værdi:0,020 ) |
Grundvandskemi: se
analyseresultater i bilag |
Transmissivitet (m2/s):
0,015 |
Virkningsgrad (%): 55 |
8.4.8.4 Gammalogging og TV-inspektion
Gammalogging er i denne sammenhæng udført med henblik på undersøgelse af om
boringerne er lerforseglet forskriftmæssigt. Gammalogging udføres ved, at der føres en
gammasonde, i dette tilfælde forsynet med en NaI-krystal, ned i forerøret, som
registrerer den naturlige forekommende gammastråling fra de gennemborede lag.
Gammaintensiteten beskrives ved antal tælletal per minut. Da lermineraler indeholder
radioaktivt kalium, kan gammaloggen bruges til at skelne mellem ler- og sandaflejringer.
Gammaintensiteten i ler er langt højere end i sand. Noget af det ler, som er brugt til
lerforsegling af boringer, har et højt gammatælletal, og i disse tilfælde er det muligt
at skelne forseglingsler fra formationsler.
TV-inspektion er udført som et led i undersøgelse af utætheder/lækager i forerør.
Før TV-inspektionen igangsættes, fjernes alle installationer, og forerøret renspules.
TV-inspektion foregår ved, at et kamera med 2 projektører langsomt hejses ned i
boringen. TV-inspektionen optages på videobånd.
Ved undersøgelse af boringerne på Lerpøtvej Kilfdeplads i Varde er der udført
gammalogging og TV-inspektion i boringerne prioriteret i gruppe 1 og 2. Resultaterne af
undersøgelserne er skitseret i tabel 8.15.
Gammaloggen har påvist lerforseglinger i boring B3, B5, B8, B12 og B13 og tegn på
forsegling i boring B1 og B11. De udførte undersøgelser har vist, at der ikke findes
lerforseglinger i boringer etableret før 1977, hvilket er B2, B9 og B10 (tabel 8.15).
Ved TV-inspektionen er påvist et tydeligt hul i boring B9, 18,9 m u.t. TV-inspektionen
har vist, at jernboringerne er stærkt nedbrudte (tabel 8.15).
Tabel 8.15:
Boringerne på Lerpøtvej, Bakkevej og Bastrup Plantage kildepladser.
Indhold af BAM, resultater af gammalog og TV-inspektion.
DGU nr. |
Borings
nr. |
Forerørs-
materiale |
Oplyst
filter-
interval |
Prioriterings-
gruppe |
BAM
ng/l |
Gammalog
dybde |
TV-
inspek-
tion |
Lerpøtvej Kildeplads |
121.0183 |
B2 |
Jern |
21,5-30,5 |
2 |
|
28,5 |
|
121.0437 |
B 9 |
Jern |
21-31 |
1 |
14 |
30,5 |
+ Hul 18,9m u.t. |
121.0438 |
B 10 |
Jern |
27-37 |
2 |
|
36 |
+ |
121.0439 |
B11 |
PVC |
26-38 |
1 |
1300 |
35,5 (x) |
+ |
121.0441 |
B 3 |
PVC |
?-43,5 |
1 |
20 |
42 x |
+ |
121.0589 |
B 1 |
PVC |
22-32 |
2 |
|
31 (x) |
+ |
121.0644 |
B13 |
PVC |
21-39,5 |
1 |
240 |
36,5 x |
+ |
121.0906 |
B 5 |
PVC |
76-82 |
3 |
|
82 x |
|
121.0947 |
B 8 |
PVC |
52-61 |
1 |
25 |
59 x |
+ |
121.0977 |
B 4 |
PVC |
65-89 |
3 |
|
|
|
121.1015 |
B12 |
PVC |
24-36 |
1 |
27 |
34,2 x |
+ |
121.1046 |
B 6 |
PVC |
53-59,65-71 |
3 |
|
|
|
X= Påvist lerforsegling i boringen
+= Udført TV-inspektion i boringen efter renspuling
På baggrund af gammaloggen og TV-inspektionen koncentreredes de videre undersøgelser
om Gruppe 1 boringerne B9, B11 og B13.
Ved TV-inspektion er påvist en utæthed i jernforerøret i boring B9 og desuden har
boringen ingen påviselig lerforsegling. Boringens BAM-indhold var 14 ng/l (1998). Et
forsøg på at rede denne boring kunne være at overbore det eksisterende forerør, og
derefter bore til større dybde i håbet om at finde et dybereliggende magasin med en
tilfredsstillende vandkvalitet.
Råvandet i B11 havde en BAM-koncentration på 1300 ng/l. Der er ved gammalogging
påvist et lag af ca. 15 ms tykkelse med et vist lerindhold. Gammatælletallet er
ikke så højt, at det med sikkerhed kan siges om boringen er lerforseglet. Det vurderes,
at der er et perspektiv i at renovere denne boring ved en overboring, idet der er
muligheder for at forsegle boringen i det 15 m tykke lag.
I B13 er ligeledes fundet høje BAM-koncentrationer i råvandet. Boringen har været
kildepladsens mest højtydende, og der er mistanke om at BAM-forureningen skyldes
"skorstenseffekt". Til undersøgelse heraf kunne foretages en
separationspumpning, hvor det verificeres, om BAM-koncentrationen er den samme øverst og
nederst i det 18,5 m lange filter i boringen.
8.4.8.5 Flowlogging og separationspumpning
Til undersøgelse af "skorstenseffekt" omkring boringerne blev der udført en
separationspumpning til bestemmelse af, om der er forskel i pesticidkoncentration mellem
den øverste og nederste del af filtersektionen.
For at bestemme hvor i filtersektionen indstrømningen fra formationen er størst, blev
boringen først logget med en flowlog. I det niveau i filtret, hvor indstrømningen var
størst, blev der placeret en råvandspumpe. Før separationspumpningen blev igangsat,
blev derudtaget en vandprøve fra indvindingsboringen. Derpå blev en MP1-pumpe anbragt i
toppen af filteret, og der blev pumpet på begge pumper samtidig. Efter 2 timer blev der
udtaget en vandprøve fra både den øvre og den nedre pumpe. Der blev analyseret for
pesticider i de 3 vandprøver.
På Lerpøtvej kildeplads ved Varde blev der udført separationspumpning i boring B13,
hvor der er påvist "skorstenseffekt".
8.4.8.6 Kildeopsporing
I et forsøg på at finde kilden til BAM-forureningen er der omkring B11 og B13 udført
2 boringer, 4 boringer i alt, henholdsvis 2m og 8 m fra B11 og B13. Der er udtaget
jordprøver fra topjorden og fra hver halve meter, samt fra toppen af lerlag og organiske
lag. Der er så udvalgt 11 prøver til analyse for dichlobenil og BAM. Kun i
overfladeprøven 2m fra B11 blev der fundet spor af BAM, som analyselaboratoriet vurderede
til at være imellem 1 og 3 µg/kg. På grundlag af dette resultat blev der ikke
analyseret flere jordprøver.
Efterfølgende er der lavet kildeopsporing i et større opland til boringerne end de
10m, der som udgangspunkt var valgt ud fra antagelsen om at kunne være sprøjtet omkring
nærzonen til boringen. Omkring B11 og B13 blev der taget blandingsprøver fra stier,
hegn, plæner, bede og sportsplads. Omkring Brorsonsolen hvor B11 ligger blev der fundet
små mængder af dichlobenil og BAM, hemholdsvis 25 µg/kg og 0,3 µg/kg.
Undersøgelserne viser at der har været brugt dichlobenilholdige bekæmpelsesmidler
tæt ved B11 og i oplandet til boringen. Det er ikke lykkedes at påvise større puljer.
Det tyder på at det ud over antagelsen om at det er brugt boringsnært også er brugt i
nærområdet.
8.4.8.7 Overboring
På baggrund af de indledende undersøgelser af boringerne på Lerpøtvej Kildeplads
blev der arbejdet videre med renovering af boringerne B9 og B11 med henblik på
forlængelse af boringernes og dermed kildepladsens levetid. Overboringen af B11 blev
foretaget i oktober 1999.
Overboring af B11 er foregået på den måde, at der ved hjælp af direkte skylleboring
er boret uden om det eksisterende forerør med en større dimension, hvor forerøret
bruges som styr under borearbejdet. Da den eksisterende boring var overboret ca. 1 m under
niveauet for filteret, blev forerøret trukket op, ca. 3 m af gangen. Der skiftedes så
til indirekte skylleboring (luft-hæve metoden), og der blev boret til større dybde,
hvorefter boringen forsegledes forskriftsmæssigt. Der blev påvist gunstige
grundvandsmagasinforhold i større dybde, hvor et nyt indvindingsfilter blev sat. Efter
renpumpning er der udtaget vandprøver, som har vist tilfredsstillende grundvandskvalitet,
og der er ikke påvist BAM i niveauet for indvindingsfiltret (figur 8.19).
8.4.8.8 Kildepladsstyring
Efter overboringen er der søgt indvindingstilladelse til oppumpning fra den
dybereliggende del af magasinet. Indvindingen fra B11 er igangsat og magasinet overvåges.
Der pumpes med en ydelse på 10 m³/t 24 timer i døgnet. Tidligere blev der pumpet 40
m³/t i 6 timer i døgnet. Trykforholdene følges og der vil blive udtaget vandprøver til
analyse for at følge udviklingen. Der er således foretaget en levetidsforlængelse af
kildepladsen. Der er endnu ikke foretaget en beregning af hvor længe at kildepladsen kan
anvendes.

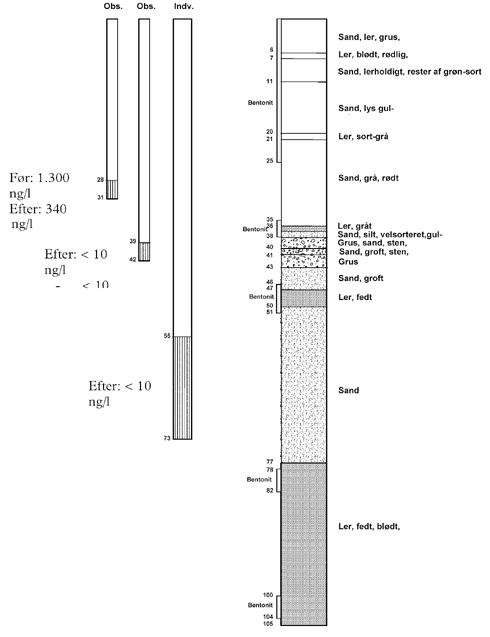

Figur 8.19:
Overboringen af B11 (DGU 121.439), med BAM-koncentrationer før og efter
overboringen. Lithologien beskrevet fra 0 til 36 m u.t. udgør blandet formations og
forseglingsmateriale.
8.4.8.9 Konklusion
Der er i forbindelse med undersøgelse af mulighederne for levetidsforlængelse af
Lerpøtvej Kildeplads, Varde Vandforsyning, udført følgende:
| undersøgelse af arealanvendelse og sprøjtemidler anvendt i miljøet
omkring boringerne |
| undersøgelse af de geologiske forhold |
| boringskarakteristik af hver enkel boring på kildepladsen |
| inddeling af boringerne i 3 prioriteringsgrupper på baggrund af
boringskarakteristikken |
| gammalogging |
| TV-inspektion |
| flowlogging |
| seperationspumpning |
| renovering af boring ved overboring |
Ved undersøgelse af boringerne på Lerpøtvej kildeplads er der påvist manglende
forseglinger i boringer etableret før 1977 og utætheder i forerør. Efter prioritering
af boringerne er der foretaget en overboring af 1 boring B11, hvor der er påvist gunstige
magasinforhold i større dybde. BAM-koncentrationen for det gamle filter er gået fra 1300
- <10 ng/l). I det nye magasin er der ikke fundet BAM over detektionsgrænsen, figur
8.19.
| Forside | | Indhold | | Forrige | | Top | |
|
