Bilag E: Detailresultater fra kolonneforsøg, Miljøstyrelsen

Filtrasorb® 400, aktiv kul til rensning af MTBE-forurenet grundvand - detailundersøgelse

Bilag E: Detailresultater fra kolonneforsøg

E1:	Kolonnepakning
E2:	Kolonneflow
E3:	Indløbskoncentrationer

I det følgende er alle detailbetingelser omkring kolonneforsøgene gengivet.

E.1 Kolonnepakning

Tabel E.1:
Kolonneopstillingernes faktiske specifikationer.

Forsøgsparameter	Symbol	Enhed	Kolonne
Forsøgsparameter	Symbol	Enhed	1a	1b	2a	2b	3	4
Kolonnevolumen	V	[cm³]	2468	2340	2383	2361	2297	2319
Kolonnediameter	D	[cm]	7,36	7,36	7,36	7,36	7,36	7,36
Kolonnehøjde	H	[cm]	58,0	55,0	56,0	55,5	54,0	54,5
Højde/Diameter- forhold	H/D	[-]	7,9	7,5	7,6	7,5	7,3	7,4
Indløbsflow	Q	[L/h]	5,27	5,27	5,19	5,19	5,30	5,00
Hydraulisk opholdstid	EBCT	[min]	28	27	28	27	26	28
Pakningsgrad	r _b	[g/L]	436	460	452	456	469	464
Masse af aktiv-kul	M	[g]	1076	1076	1076	1076	1076	1076
Bulk porehulrum	q _b	[cm³/cm³]	0,53	0,50	0,51	0,50	0,49	0,50
Filterhastighed	v	[m/h]	1,24	1,24	1,22	1,22	1,25	1,18
Indløbskoncentration, MTBE	C_0,MTBE	[mg/L]	9,0	9,0	10,4	10,4	10,6	11,2
Indløbskoncentration, benzen	C_0,Benzen	[mg/L]	-	-	-	-	3,8	3,8

Flow og Indløbskoncentrationer behandles i yderligere detaljer i hhv. bilag E.2 og E.3.

E.2 Kolonneflow

Målt kolonneflow som funktion af tid efter forsøgets igangsættelse fremgår af figur E.1.

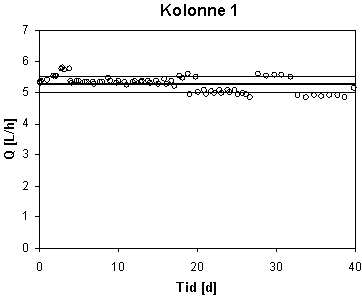

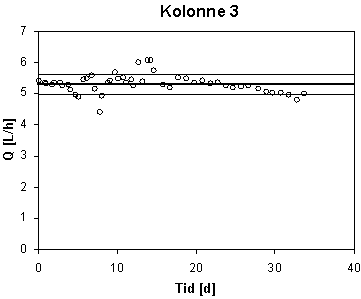

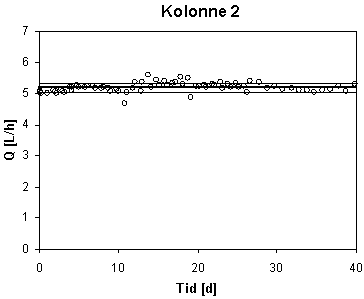

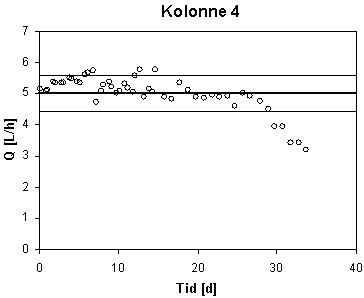

Figur E.1:
Kolonneflow som funktion af tid efter forsøgets igangsættelse. Middelflow og middel ± standardafvigelsen er vist.

Middelflow og standardafvigelser fremgår af tabel E.2.

Tabel E.2:
Middelflow og standardafvigelse.

		Kolonne
		1	2	3	4
Flow (Q)	[L/h]	5,27	5,19	5,30	5,00
Standardafvigelse	[L/h]	0,25	0,15	0,30	0,58

E.3 Indløbskoncentrationer

Målte MTBE-koncentrationer i indløbet som funktion af tid efter forsøgets igangsættelse fremgår af figur E.2. Såvel interne som eksterne målinger er angivet i figuren.

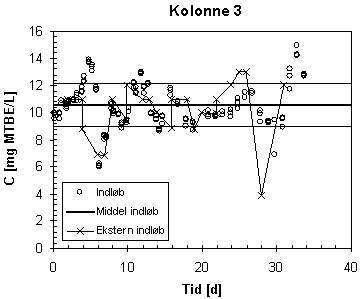

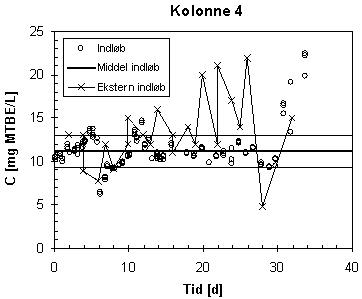

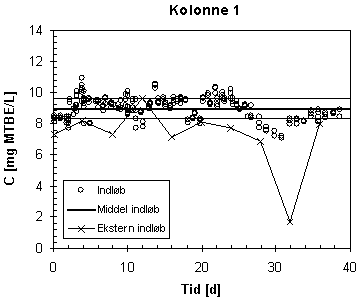

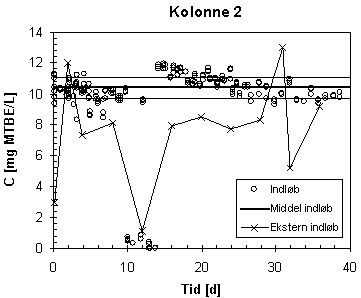

Figur E.2:
Indløbskoncentration af MTBE som funktion af tid efter forsøgets igangsættelse. Middelkoncentration og middel ± standardafvigelsen er vist for de interne målinger.

Middel af MTBE-indløbskoncentrationen og standardafvigelser fremgår af tabel E.3. Ved beregning af middelkoncentration og standardafvigelser for Kolonne 2 er der kun medtaget værdier større end 1 mg/L, da det kun er disse værdier der bidrager til massebelastningen af kolonnen.

Tabel E.3:
Middelkoncentrationer og standardafvigelse.

		Kolonne
		1	2	3	4
Middel C_0,MTBE	[mg MTBE/L]	9,0	10,4	10,6	11,2
Standardafvigelse	[mg MTBE/L]	0,7	0,7	1,6	1,9

Produktet af flow og koncentration giver den specifikke massebelastning af kolonnerne [mg MTBE/h]. Den specifikke massebelastning for kolonnerne er gengivet i tabel E.4 sammen med beregnede standardafvigelser.

Tabel E.4:
Middelværdi og standardafvigelse for den specifikke massebelastning.

		Kolonne
		1	2	3	4
Specifik massebelastning	[mg/h]	47,2	54,1	55,9	56,7
Standardafvigelse	[mg/h]	4,0	4,4	7,7	9,0
