Oprensning af klorerede opløsningsmidler ved stimuleret reduktiv deklorering

3 Jægersborg Allé – pilotforsøg med stimuleret reduktiv deklorering

3.1 Undersøgelser

Den udvalgte lokalitet er beliggende i Charlottenlund nord for København. Beliggenheden af lokaliteten fremgår af nedenstående figur 3.1.

Se billede i fuld størrelse

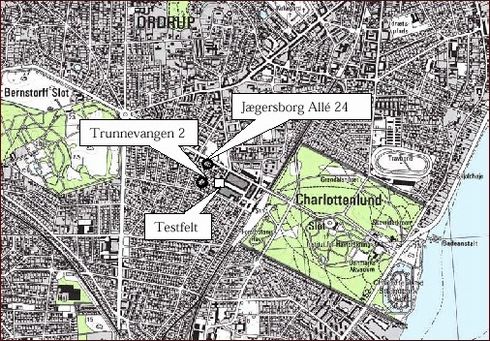

Figur 3.1
Beliggenhed af lokalitet og testfelt (1:25.000)

Testfeltet er anlagt i karrégården beliggende ca. 100 meter sydøst (nedstrøms) det tidligere renseri på Jægersborg Allé 24.

Det samlede projekt har bestået i en forundersøgelse og det efterfølgende pilotprojekt. Forundersøgelsen er tidligere afrapporteret (Københavns Amt, 2000) og feltaktiviteter og resultater er inddraget i det følgende i det omfang det giver bedre overblik over projektet. For detaljerede resultater af forundersøgelsen henvises til den oprindelige rapport.

3.1.1 Borearbejde

De geologiske informationer omkring testfeltet, i forbindelse med de tidligere undersøgelser, er meget sparsomme. Der er kun udført boringer ved ”direct push” teknikker f.eks. Geoprobe, hvorved der ikke fås information om den geologiske lagfølge.

I løbet af forundersøgelsen og det efterfølgende pilotforsøg blev der etableret i alt 11 boringer (4 i forbindelse med forundersøgelsen og 7 i forbindelse med pilotforsøget). Boringerne blev udført som forede 10” tørrotationsboringer. Pga. adgangsforhold (lav port til gården) blev boringerne udført med et mobilt boreværk monteret på en anhænger. I forbindelse med forundersøgelsen blev der etableret tre boringer (benævnt O1, O2 og O3 (”O” for opstrøms)) i området opstrøms det formodede injektionsfelt. Der blev ligeledes etableret en pumpeboring (benævnt P1 (”P” for pumpe)) centralt i testfeltet nedstrøms injektionsfeltet. I forbindelse med det efterfølgende pilotforsøg blev der etableret yderligere 7 boringer (benævnt M1-M7 (”M” for monitering)). I hver boring er der installeret 3 stk. Ø63 mm PEH filtre. Hvert filter er benævnt hhv. ”Ø” for øvre, ”M” for mellemste og ”N” for nederste. P-boringen blev dog installeret med et Ø-125 mm PEH filter med en filterstrækning over hele grundvandsmagasinet. Placering af boringerne fremgår af figur 3.2.

I forbindelse med selve borearbejdet blev der udtaget sedimentprøver til sigtekurve analyser af kornstørrelsesfordelingen fra boring P1. Boreprofiler og sigtekurver for de udførte boringer er vedlagt som bilag A.

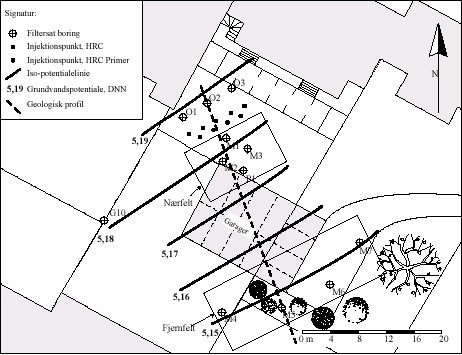

Figur 3.2
Situationsplan, boringsplaceringer og grundvandspotentiale (24/04/01)

3.1.2 Pumpetest

Der blev udført en trinvis pumpetest i boring P1 med samtidig pejling i de etablerede O-boringer. Resultatet af tilbagepejlingen af den trinvise pumpetest er vedlagt som bilag B. Forud for pumpetesten blev der gennemført en synkronpejling af de etablerede O-boringer og P-boringen, samt af de tilgængelige boringer i området omkring testfeltet. Pejleresultaterne samt grundvandspotentialekort (for testfeltet og for et større område) er vedlagt som bilag C.

For at undersøge om der i grundvandsmagasinet var lag med forskellig hydraulisk ledningsevne blev der gennemført en flowlog i P-boringen. Flowloggen registrerer den indstrømmende vandmængde i en boring (hvor der pumpes i toppen af filteret) som en funktion af dybden. På denne vis kan der konstateres lag med øget vandtransport. Flowlogkurven er vedlagt som bilag B.

3.1.3 Prøvetagning

Grundvandsprøverne blev udtaget med Whale-pumper, der var fast monteret omtrentlig midt i filterstrækningen. Pumperne var monteret med en 10 mm PEH slange, der ligeledes blev siddende i filteret. På denne vis blev det sikret, at grundvandsprøverne var sammenlignelige fra gang til gang, idet det var det samme udstyr, der blev anvendt og samme pumpeposition. Vandprøver blev udtaget, når der var konstateret stabile værdier af ilt, pH og ledningsevne i forbindelse med forpumpningen. Pumpeydelsen blev ved hjælp af drosslere sat til ca. 1 l/min. Resultatet af de kemiske analyser i forbindelse med pilotforsøget fremgår af bilag F. For resultaterne af forundersøgelsen henvises til originalrapporten (Københavns Amt, 2000).

3.1.4 Design

På baggrund af resultaterne fra forundersøgelsen blev det egentlige testfelt etableret.

Det har været essentielt, at vurdere reaktionshastighederne for den reduktive deklorering for at sikre sig, at moniteringsboringerne er placeret i tilstrækkelig stor afstand fra injektionsfeltet. På denne vis sikres en tilstrækkelig opholdstid af grundvandet i den reaktive zone til, at man vil kunne se en væsentlig reduktion i PCE samtidig med, at der ses en stigning i TCE, DCE og evt. VC.

Det antages, at nedbrydningen af PCE følger 1. ordensudstrykket:

C_t = C₀ · e^-λ·t
(1)

hvor: C₀ er koncentrationen til tiden 0, C_t er koncentrationen til tiden t, t er tid i dage og λ er 1. ordens nedbrydningskonstanten (d^-1).

Der er i litteraturen fundet forskellige værdier for λ. Generelt anfører Miljøstyrelsen nedbrydningskonstanter for PCE i størrelsesordenen 0,004 d^-1 til 0,0005 d^-1 (Kjærgaard et al., 1998). Der er dog fundet nedbrydningskonstanter for PCE i forbindelse med stimuleret reduktiv deklorering i felten, der er væsentlig højere: λ = 0,01 d^-1 (Horst et al., 2000) og λ = 0,02 d^-1 (Murray and Koenigsberg, 2000).

Oprindeligt var det planlagt, at moniteringsboringerne nedstrøms injektionsfeltet skulle stå i en maksimal afstand af ca. 10 meter nedstrøms injektionsfeltet (boring P1), svarende til knap 25 dages opholdstid for grundvandet mellem injektionsfeltet og boringen (ved en grundvandsstrømningshastighed på 150 m/år). Den teoretiske PCE reduktion i boring P1, ved anvendelse af den højeste nedbrydningskonstant (0,02) og en reaktionstid på 25 dage i ligning 1, er ca. 40%. Det er dog tvivlsomt, om der kan forventes så høje nedbrydningskonstanter. Hvis der f.eks. anvendes en nedbrydningskonstant på 0,004 ses kun en reduktion på 10%, der stort set svarer til usikkerheden på analysen.

Det er derfor efterfølgende valgt at installere 3 moniteringsboringer i nærfeltet (3-8 meter nedstrøms injektionsfeltet) og yderligere 4 moniteringsboringer i fjernfeltet (25-30 meter nedstrøms injektionsfeltet), svarende til ca. 60 – 75 dages opholdstid for grundvandet mellem injektionsfeltet og boringerne (ved en grundvands-strømningshastighed på 150 m/år). I fjernfeltet forventes det at være muligt at se en signifikant reduktion i PCE selv ved lave nedbrydningskonstanter. Desuden kan moniteringsboringerne i fjernfeltet belyse en evt. dannelse af vinylklorid (VC).

Boringerne i fjernfeltet er placeret i en halvcirkel for at være sikker på, at en eller flere af boringerne står nedstrøms injektionsfeltet selv om grundvandsstrømnings-retningen skulle variere.

Placering af boringerne er også betinget af de aktuelle pladsforhold, da det ikke var muligt at placere boringer, hvor garageanlægget er beliggende. På figur 3.2 ses at moniteringsboringerne er placeret i et ”nærfelt” og ”fjernfelt”.

Bemærk at det geologiske profil (A-A‘) ikke svarer helt overens med den formodede grundvandsstrømningsretning, baseret på potentialelinierne.

3.1.5 Geologi

Beskrivelsen af de geologiske forhold er baseret dels på de regionale informationer i forbindelse med dybere boringer i området, samt informationer fra de udførte boringer i testfeltet.

Regional geologi
Den kvartære lagserie udgøres af vekslende lag af moræneler og smeltevandssand. Mægtigheden af det kvartære lag er ca. 25 meter. Den kvartære lagpakke underlejres af tertiær Danien kalk (Geodætisk Institut, 1980).

Nærmeste dybe boring er DGU nr. 201.426, der er beliggende ca. 100 meter nordvest for testfeltet (Geodætisk Institut, 1980). I boringen er der konstateret et ca. 5 meter tykt lag af moræneler underlejret af et lag af smeltevandssandmed en mægtighed på ca. 13 meter. Laget af smeltevandssand underlejres atter af et lag af moræneler med en mægtighed på ca. 7 meter. Den kvartære lagpakke underlejres af Danien kalk til boringens slutdybde ca. 55 meter under terræn.

Lokal geologi
Den lokale geologi er baseret på informationer fra de 11 udførte boringer i testfeltet. Terrænniveauet på lokaliteten er beliggende ca. i kote +11,5 DNN. Under befæstelsen, der primært består af asfalt med underliggende lag af stabilt grus, træffes i den sydøstlige del af testfeltet et betydeligt fyldlag af sand, muld, ler, eller stabilt grus. Fyldlaget varierer i mægtighed mellem 0,6 og 5,0 meter. I den nordvestlige del af testfeltet træffes ofte ikke fyldlag før de intakte aflejringer (boring O2, O3, M1 og M2). I boringerne, hvor der ikke træffes fyldlag eller der kun konstateres mindre fyldlag (typisk i den nordvestlige del af testfeltet), underlejres dette af sandet moræneler til 1,5 til 2,6 m u.t. Under fyldlaget/ moræneleret træffes smeltevandssand ned til ca. 17,5 m u.t. svarende til kote – 6 DNN, hvor sandlaget igen underlejres af et nedre lag af moræneler. Det nedre lag af moræneler er ikke gennemboret i forbindelse med borearbejdet. Figur 3.3 viser et NV-SØ orienteret geologisk profil.

Se billede i fuld størrelse
Figur 3.3
Geologisk profil, placering se figur 3.2

Den øverste del af smeltevandssandet er karakteriseret som mellemkornet fra kote + 9 DNN til kote – 3,8 DNN og som grovkornet med sten fra kote – 3,8 DNN til kote – 6,3 DNN. Dette billede understøttes af sigteanalyserne foretaget på 3 sedimentprøver fra boring P1. Af sigteanalyserne fremgår det, at i prøverne udtaget 7,5 og 11,5 m u.t. svarende til kote +3 DNN og – 1 DNN er ca. 40 % af indholdet i fraktionen fint sand og de resterende 60 % i fraktionen mellemkornet sand. I prøven udtaget fra 16,5 m u.t., svarende til kote – 6 DNN, er kun ca. 25 % af indholdet i fraktionen fint sand, 45 % af indholdet i fraktionen mellemkornet sand og 25 % ligger i fraktionen groft sand /fin sand (bilag A).

Generelt svarer de lokale geologiske forhold godt overens med den regionale geologi. Der er således truffet den samme sekvens af moræneler, smeltevandssand, moræneler og formentlig kalk under dette.

3.1.6 Hydrogeologi

Laget af smeltevandssand udgør et sekundært grundvandsmagasin, mens kalken udgør det primære grundvandsmagasin.

Sekundært grundvand
Det sekundære grundvandsmagasin er knyttet til laget af smeltevandssand og må betegnes som frit eller semi-artesisk idet grundvandsspejlets trykniveau træffes ca. 5,5 m u.t. svarende til kote + 5,4 DNN.

Det sekundære grundvandsmagasin har en større regional udbredelse, hvilket ses af andre dybe boringer i området. Den overordnede grundvandsstrømningsretning er bestemt ved flere synkronpejlinger i testfeltet. I forbindelse med synkronpejlingen den 6/10 2000, blev de tilgængelige filtersatte boringer i nærområdet tillige pejlet. I bilag C er vedlagt grundvandspotentialekort for de i alt 4 synkronpejlinger (25/7 2000, 6/10 2000, 24/4 2001 og 10/10 2001). Desuden er vedlagt grundvands-potentialekortet for et større område i forbindelse med synkronpejlingen af det større antal boringer den 6/10 2000.

Overordnet viser potentialekortene en tydelig sydøstlig strømningsretning i det sekundære grundvandsmagasin, i retning mod Øresund (se figur 3.2). Den hydrauliske gradient (baseret på et gennemsnit af de 4 pejlerunder) er 0,0013 m/m.

Potentialekortene dækker over visse variationer i datagrundlaget og deraf en tolket variation i strømningsretningen. Tolkningen af grundvandets strømningsretning er i høj grad påvirket af, at der kun er data fra 5 boringer i testfeltet til rådighed ved de to første pejlerunder. Desuden er der en vis usikkerhed, når der er så lav en hydraulisk gradient.

I perioden fra den 23. maj 2001 til den 11. juli 2002 har der været installeret trykmålere med tilhørende dataloggere under grundvandsspejlet i følgende boringer (filtre): O2M, M4M og M7M. I boring M4 har der tillige været placeret en trykmåler med tilhørende datalogger over grundvandsspejlet for at logge lufttrykket i samme periode. Boringerne er udvalgt således, at de har den størst mulige indbyrdes afstand og dermed repræsenterer hele testfeltet. Udviklingen i grundvandsstanden er vist på figur 3.4.

Figur 3.4
Udvikling i grundvandsstand

På den øverste graf er trykniveauet for M4M fratrukket trykniveauet for M7M. Grafen bekræfter de udarbejdede grundvandspotentialekort, der viste en mindre variation i grundvandets strømningsretning. Trykniveauet i M4M og M7M repræsenterer hver side at testfeltet i forhold til den overordnede strømningsretning. Variationen i denne graf indikerer således, at der kun er små ændringer i grundvandets strømningsretning.

Det sekundære grundvandsmagasins hydrauliske egenskaber er bestemt ved en trinvis pumpetest. Den hydrauliske ledningsevne blev fastsat til 0,001 m/s. Resultatet af pumpetesten og bestemmelsen af de hydrauliske parametre fremgår af bilag B.

Grundvandets gennemsnitlige horisontale partikelhastighed (V_partikel) er beregnet til ca. 190 m/år på baggrund Darcy‘s lov:

hvor (i) er bestemt til ca. 0,0015 m/m (pejling 25-07-00) og den hydrauliske led-ningsevne (k) til 0,001 m/s, samt en porøsitet (ε) sat til 0,25, svarende til groft sand jf. (Miljøstyrelsen, 1998).

Der blev tillige gennemført en flowlog måling i pumpeboringen, for at kunne definere lag i magasinet med forskellig strømningshastighed. De forskellige lag defineres ud fra, hvornår hældningen på kurven, der afspejler flow som funktion af dybden, ændres. På denne vis er der defineret 3 lag med forskellig grundvandsstrømningshastighed (tabel 3.1). Der er efterfølgende beregnet en række egenskaber for disse 3 lag baseret på flowlog målingen og sigtekurveanalyserne. Flowloggen viser kun mindre ændringer i indstrømningen af vand i pumpeboringen (P1) som funktion af dybden. Det er dog tydeligt at en betydelig del af vandet strømmer ind i den nederste del af boringen. Dette er i overensstemmelse med sigtekurveanalyserne, hvor kornstørrelsen er markant større i bunden af magasinet i overgangen til moræneleret i forhold til resten af magasinet.

Filtersætning af boringerne i testfeltet svarer ikke fuldstændig overens med definitionen af de 3 lag. Det midterste filter (filtersat fra 9 – 12,5 m u.t.) er således filtersat i såvel det øverste (højtydende) lag som det midterste (lavere ydende) lag. O-boringerne er udført før gennemførelse af flowlogmålingen og filtersætningen af disse boringer med hver tre filtre a‘ 3,5 meter blev udførtmed henblik på at få en god vertikal dækning af magasinet. Det er efterfølgende valgt at bibeholde denne boringsopbygning for at kunne sammenligne data fra filtrene i O-boringerne med filtrene i M-boringerne.

Klik på billedet for at se html-versionen af: ‘‘Tabel 3.1 Egenskaber for de 3 forskellige lag i magasinet ‘‘

Primært grundvand
Det primære grundvand er knyttet til Danien kalken. Trykniveauet i det primære grundvandsmagasin er beliggende ca. i kote +4 DNN. Da trykniveauet i det sekundære grundvandsmagasin er beliggende ca. i kote +5,5 DNN er der således en nedadrettet gradient. Den overordnede grundvandsstrømningsretning i det primære grundvandsmagasin er sydøstlig (Københavns Amt, 1999a).

I området omkring Jægersborg Allé nr. 19 er der i alle boringer konstateret et dæklag af moræneler mellem laget af smeltevandssand og det underliggende lag af kalk. I boringerne i testfeltet er morænelerslaget ikke gennemboret. Geologien i en nærliggende dybere boring viser, at dæklagstykkelsen er ca. 5 meter. Forskellen i trykniveau mellem det primære og sekundære grundvandsmagasin er ca. 1 meter, og den overordnede strømningsretning er ens for de to magasiner. Det kan på denne baggrund ikke udelukkes, at der er hydraulisk kontakt mellem de to vandførende lag i områder, hvor dæklaget mangler.

3.1.7 Injektion af substrat

Umiddelbart efter etableringen af testfeltet blev der gennemført en prøvepumpning samt gennemført en fuld analyserunde med udtagning af vandprøver fra samtlige etablerede filtre. Vandprøverne blev analyseret for redoxparametre, vandkvalitetsparametre og forureningskomponenter.

På baggrund af resultaterne af bl.a. redoxparametrene blev behovet for tilsætning af substrat beregnet. Redoxkemien gennemgås i detaljer i afsnit 3.2.1. I det følgende redegøres kort for beregningsgrundlaget for tilsætning af substrat og injektionen af substrat.

Valg af substrattype og –mængde
Regenesis, der er producent af HRC, har på baggrund af informationer om redoxforholdene i testfeltet samt hydrauliske data, udarbejdet designet af injektionen (bilag E). Forudsætningerne for beregningen af mængderne var datagrundlaget i forundersøgelsen. Som udgangspunkt har man beregnet substratmængden ud fra en forudsætning om at substratet har en ”levetid” på 1 år. HRC er et langsomt frigivende substrat, der således over en periode påca. et år vil udvaskes i grundvandszonen. Før de klorerede opløsningsmidler kan anvendes som elektronacceptorer, skal der ske en omsætning af de konkurrerende elektronacceptorer. Beregningen af substratbehovet er derfor gjort ud fra en vurdering af 1 års masseflux af konkurrerende elektronacceptorer gennem testfeltet. Koncentrationerne af elektronacceptorer, som Regenesis har anvendt, er: ilt = 1 mg/l, nitrat = 50 mg/l, mangan(IV) = 0,5 mg/l, jern(III) = 4 mg/l og sulfat = 50 mg/l. Som det fremgår af bilag E har Regenesis desuden lagt den lavere grundvandsstrømningshastighed på 118 m/år, til grund for beregningen af substratbehovet på 1.860 kg. På tidspunktet for Regenesis‘ beregning af substratmængderne var der ikke udført analyser af sedimentets oxidationskapacitet, hvorfor de 4 mg/l jern(III) er baseret på et skøn. Angivelsen af jern(III) i en vandkoncentration er gjort for at vise elektronacceptorkoncentrationen, selv om jern(III) reelt er sedimentbundet.

I forbindelse med selve injektionen blev der udtaget redoxintakte sedimentkerner til analyse for indhold af oxiderede jernforbindelser på sedimentet. Information om sedimentets oxidationskapacitet var derfor først tilgængelig efter, at man havde foretaget injektionen.

Siden injektionen af substratet er der gennemført et større antal kemiske analyser, ligesom der er opnået viden om sedimentets oxidationskapacitet. I det følgende er disse data benyttet til en fornyet beregning af substratbehovet.

Tabel 3.2 viser det gennemsnitlige baggrundsniveau af konkurrerende elektronacceptorer, samt beregning af elektronacceptorernes forbrug af laktat på baggrund af det støkiometriske reaktionsforhold. Beregningen er vedlagt i bilag F.

Klik på billedet for at se html-versionen af: ‘‘Tabel 3.2 Indhold af elektronacceptorer og laktatforbrug‘‘

For alle praktiske formål regnes substratet i det følgende som ren laktat, selv om substratet indeholder andre kulstofforbindelser end laktat. Som det ses af tabel 3.2 er den foreslåede mængde laktat på ca. 1.860 kg tilstrækkelig til at ”fjerne” et års flux af de opløste elektronacceptorer (ilt, nitrat og sulfat). Der er stadig en del substrat tilbage til tilvækst i biomasse samt til frigivelse af brint til den reduktive deklorering.

Hvis hele den estimerede mængde oxideret jern i sedimentet skal fjernes er der imidlertid ikke nok substrat. Den mængde laktat, der i teorien skal tilsættes grundvandssystemet er altså minimum 2.736 kg, jf. tabel 3.2. Som det fremgår af tabellen står det sedimentbundne jern(III) for langt størstedelen af forbruget af laktat, det er derfor essentielt at vide, hvor stor en del af de sedimentbundne jernforbindelser, der er biologisk tilgængelige, og hvorhurtigt disse processer sker. I den oprindelige beregning, der er lagt til grund for substratmængden betinger jern(II) kun en ganske lille del af substratbehovet.

Selv om de tilsatte mængder substrat på knap 2.000 kg er i underkanten i forhold til det teoretiske behov, vurderes det dog at være tilstrækkeligt til at skabe de rette forhold for reduktiv deklorering i de fleste områder af grundvandszonen, særligt i området tæt på injektionspunkterne.

Placering af injektionspunkterne fremgår af figur 3.2. Primeren er et mere tyndtflydende substrat, der frigives hurtigere til grundvandssystemet. Regenesis‘ ønske om at anvende primer skyldes primært, at man var interesseret i at få omsat de høje koncentrationer af særligt sulfat i grundvandet. Produktinformation af såvel HRC som HRC Primer er vedlagt som bilag E.

Forventet spredning af substrat
Forud for selve injektionen er det essentielt at få afklaret om et evt. substrat, tilsat i en række punkter, ville blive homogent opblandet i grundvandsmagasinet nedstrøms injektionspunkterne. Til at forudsige et injiceret stofs udbredelse i grundvandet er der opstillet en hydrologisk 3D-stoftransportmodel for testområdet vha. programmet GMS MOD-FLOW. Til opstilling af modellen er benyttet de beskrevne hydrauliske egenskaber i tabel 3.1. Modelopsætningen er beskrevet i forundersøgelsesrapporten (Københavns Amt, 2000).

I modellen har der været anvendt forskellige dispersiviteter for at beskrive den forventede spredning af et stof i grundvandsmagasinet. Det er vurderet, at der vil være en tilfredsstillende opblanding af substratet inden for en afstand af 2-3 meter nedstrøms injektionsfeltet. Forudsætningerne for modelsimuleringerne, samt plot af de forskellige scenarier er vedlagt som G.

Injektionsmetode
Til injektionen (udført i tidsrummet 30. april 2001 til den 4. maj 2001) blev der anvendt en Geoprobe borerig, der er en ”direct push” teknik (figur 3.5). Selve injektionen blev udført ved at trykke en 1,25” borestang (med en løs stålspids) ned til en slutdybde mellem 14 – 17 m u.t. Herefter blev borestængerne trukket retur, hvorved stålspidsen blev stående i boringens maksimale dybde. Gennem det åbne hul i bunden af borestangen blev HRC og primer injiceret ud i grundvandsmagasinet. Princippet kaldes i USA for ”open tip injection”.

Som udgangspunkt blev der foretaget injektion af HRC og primer i intervaller á 30-50 cm. For hver dybde er injektionsmængden registreret. Beskrivelse af injektionen, liste over injicerede mængder og en opsamling af erfaringerne med injektionen er vedlagt som bilag I.

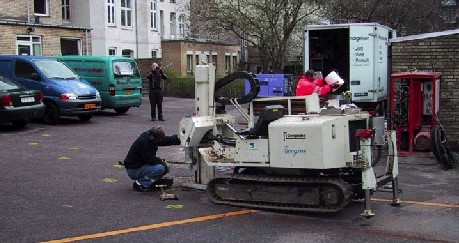

Figur 3.5
Injektion af substrat med Geoprobe

Der er injiceret HRC i 5 punkter og HRC Primer i 4 punkter i et zig-zag mønster på tværs af grundvandsstrømningsretningen, centralt i forureningsfanen. Injektionspunkterne kan ses som cirkler på asfalten på figur 3.5. Der er injiceret substrat over hele den mættede zone fra ca. 17 m u.t. til 5,5 m u.t.

HRC og primer blev leveret fra USA i spande, der blev hældt over i en isoleret, åben beholder. Da primeren er tyndtflydende kunne den injiceres direkte uden forvarmning. HRC derimod er væsentlig mere tyktflydende, og indholdet blev derfor konstant recirkuleret, hvorved friktionen i pumpestemplerne opvarmede HRC‘en til mellem 30 og 40 grader, så materielt blev mere tyndtflydende.

Til recirkulationen og selve injektionen blev der anvendt en speciel dobbelt stempelpumpe, der kan yde et tryk på ca. 100 bar. Det ene kredsløb i pumpen blev anvendt til at skabe recirkulation af HRC mens det andet kredsløb blev brugt til trykke substratet ud i gennem slanger og borestænger til grundvandsmagasinet. Figur 3.6 viser pumpe, kontrolenhed og blandekar. Yderligere fotos fra injektionen er vedlagt som bilag H.

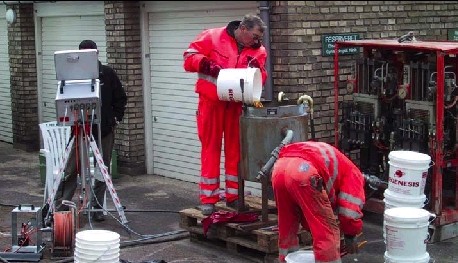

Figur 3.6
Omhældning af substrat (HRC/HRC Primer) til beholder. Til højre ses stempelpumpen med de 2 kredsløb. Til venstre ses kontrolenhed.

3.1.8 Monitering

Moniteringsprogrammet har dels bestået af enkelte prøvetagninger af et stort antal filtre, dels af en række prøvetagninger i tidsserie i et mindre antal filtre. Tabel 3.3 viser kronologisk moniteringsforløbet og omfanget af moniteringsarbejdet. Samtlige analyseresultater fremgår af bilag K.

Klik på billedet for at se html-versionen af: ‘‘Tabel 3.3 Moniteringsoversigt‘‘

Før injektionen af primer og HRC blev der udtaget vandprøver med fuldt analyseprogram (tabel 3.4) af alle 31 filtre (dog uden analyserne for de laktat og nedbrydningsprodukter, der dannes ud fra HRC/primeren), for at få et præcist billede af forureningssituationen og vandkemien i testfeltet. Vandprøverne blev udtaget i tidsrummet 24. – 30. april 2001.

Efter injektionen af HRC/primer omkring den 1. maj 2001, blev udviklingen overvåget med to ugers mellemrum ved udtagning af vandprøver fra 10 udvalgte filtre, hvor der blev målt iltindhold (iltelektrode), ledningsevne (elektrode) og nitratindhold (felt test kit) for at følge reduktionen i grundvandssystemet. Sulfatreducerende forhold vil først optræde, når ilt og nitrat er forbrugt. De indledende målinger af ilt og nitrat er derfor en effektiv metode til at fastsætte tidspunktet for en større, mere omfattende prøvetagning.

Der blev udtaget prøver fra følgende filtre: P1, M1Ø, M1M, M1N, M2Ø, M2M, M2N, M5Ø, M5M og M5N. I alt blev der udtaget vandprøver 8 gange med ca. 14 dages mellemrum. Efter de 8 målerunder blev der gennemført en fuld moniteringsrunde af samtlige 31 filtre med analyseprogrammet skitseret i tabel 3.4. Vandprøverne blev udtaget i tidsrummet 9. – 16. oktober 2001.

På baggrund af resultaterne af den fulde moniteringsrunde i oktober, blev 4 filtre udvalgt, hvor de mest favorable forhold for reduktiv deklorering var set. Fra disse 4 filtre blev der udtaget vandprøver den 27. februar 2002, 3. april 2002 og 7. maj 2002. Vandprøverne blev analyseret i henhold til analyseprogrammet vist i tabel 3.4

Klik på billedet for at se html-versionen af: ‘‘Tabel 3.4 Analyseprogram‘‘

I forbindelse med 3-ugers kurset i DTU regí (Andersen et al., 2002) blev en række forskellige parametre målt/analyseret. I forhold til pilotprojektet er særligt brintmålingerne inddraget i diskussionen af resultaterne.

3.2 Resultater

I det følgende er kontureringsprogrammet Surfer blevet anvendt til illustration af udbredelsen af forskellige stoffer vertikalt som horisontalt. Kontureringerne hjælper til at overskue/illustrere et større datamateriale, men har den naturlige ulempe at de er udregnet via. en matematisk rutine. I områder med lav dataintensitet, f.eks. områder hvor der ikke er boringer, kan programmet optegne urealistiske konturer. Selv om kontureringerne derfor skal tages med et vist forbehold, viser de på udmærket vis de overordnede udbredelsesmønstre.

3.2.1 Substratspredning og redoxforhold

I pilotforsøget har det været vigtigt, at følge udviklingen i redoxforholdene som funktion af tilsætning af substrat, da redoxforholdene er afgørende for, om reduktiv klorering kan foregå.

Før injektion af HRC/Primer
Før injektionen af HRC/primer blev der gennemført en moniteringsrunde hvor bl.a. redoxforholdene blev kortlagt i testfeltet. Indholdet af ilt, nitrat, opløst jern og sulfat er vist i bilag L, for hvert ”lag” i grundvandszonen. Da der ikke er tilsat substrat til grundvandsmagasinet på dette tidspunkt, er der ingen optegnelser af laktat og nedbrydningsprodukter eller NVOC. Figur 3.7 – 3.9 viser den vertikale udbredelse af ilt, nitrat og sulfat langs grundvandets strømningsretning før injektion af HRC/Primer.

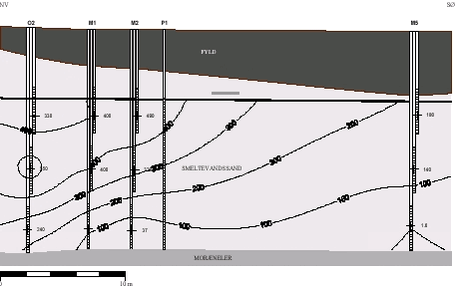

Figur 3.7

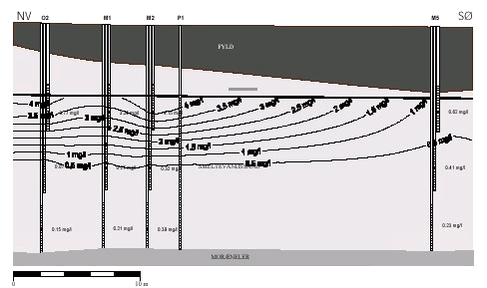

Vertikal udbredelse af ilt før injektion af HRC/Primer (mg/l)

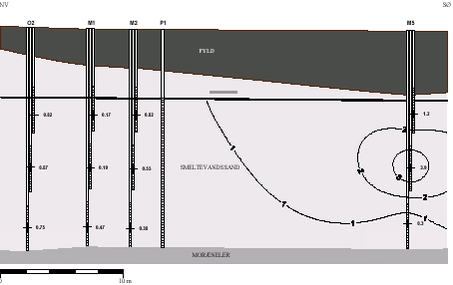

Figur 3.8
Vertikal udbredelse af nitrat før injektion af HRC/Primer (mg/l)

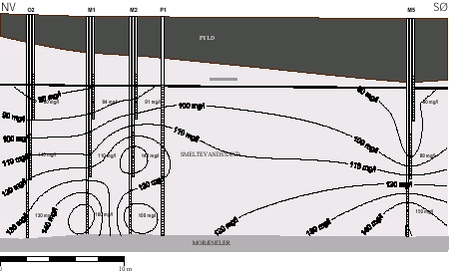

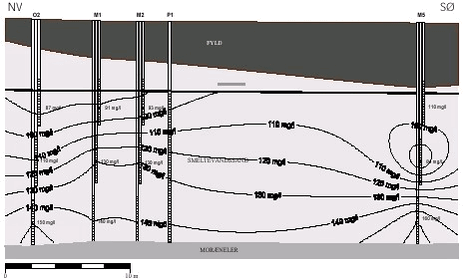

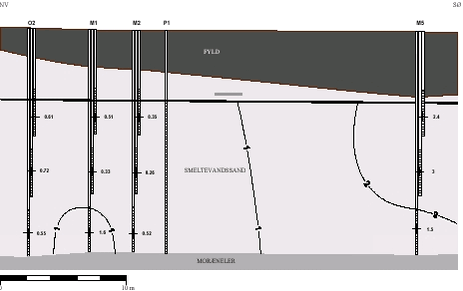

Figur 3.9

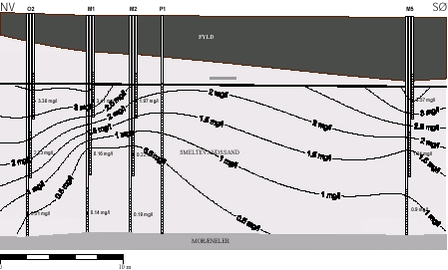

Vertikal udbredelse af sulfat før injektion af HRC/Primer (mg/l)

Det generelle billede passer godt overens med, hvad der blev konstateret i forbindelse med forundersøgelsen. Den øverste del af grundvandsmagasinet er aerobt, med iltkoncentrationer > 1 mg/l (dog ikke i boring M4 og M5). I den mellemste og nedre del af grundvandsmagasinet er der anaerobe forhold. Den vertikale fordeling af ilt viser, at iltindholdet i den øvre del af grundvandsmagasinet er faldende i fjernfeltet i forhold til nærfeltet.

Nitratindholdet er højt i den øvre del af grundvandsmagasinet (mellem ca. 70 og 130 mg/l) og falder med større dybde i grundvandsmagasinet til mellem ca. 10 og 60 mg/l. Der ses samme billede af mere reducerede forhold (lavere nitratkoncentrationer) i den øvre del af grundvandsmagasinet i fjernfeltet i forhold til nærfeltet. Distributionen af nitrat i grundvandsmagasinet skyldes formentlig nitratreduktion, og det understøttes af, at der ses signifikante indhold af nitrit i den nedre del af grundvandsmagasinet.

Indholdet af opløst jern (jern(II)) er generelt meget lavt (<0,5 mg/l) i hele magasinet. De mest reducerede forhold (højeste indhold af opløst jern) er konstateret i den nedre del af grundvandsmagasinet, hvilket stemmer godt overens med observationerne af ilt-, nitrat- og nitritindholdet.

Sulfatindholdet er højt (generelt over 100 mg/l) i hele grundvandsmagasinet. I modsætning til nitratindholdet er der konstateret de højeste sulfatindhold i den nedre del af magasinet (140 til 200 mg/l), mens sulfatindholdet i den øvre del er betydeligt lavere (omkring 100 mg/l). Sulfatkoncentrationerne understøtter således ikke billedet af mere reducerede forhold i den nedre del af grundvandsmagasinet. Der er ikke nogen indikation på sulfatreduktion, hvilket bl.a. ses af de meget lave koncentrationer af sulfid (<0,05 mg/l). Fordelingen af sulfat i grundvandsmagasinet er på den baggrund ikke et udtryk for resultatet af mikrobiologiske processer men for den naturlige distribution regionalt i grundvandsmagasinet.

Der er ikke konstateret metan i nogle af de analyserede filtre, hvilket stemmer godt overens med, at der generelt er svagt anaerobe (sandsynligvis nitratreducerende) forhold i grundvandsmagasinet.

Efter injektion af HRC/Primer
Indledende målinger
Som beskrevet i afsnit 3.3.4. blev der gennemført en række indledende feltmålinger af ilt, ledningsevne og nitrat efter injektionen af HRC/Primer. Resultatet af de indledende feltmålinger af ilt, ledningsevne og nitrat fremgår af bilag J. Ud over rådata er der også udarbejdet illustrationer af udviklingen i ilt- og nitratkoncentrationen samt ledningsevnen for filtrene i hver af de tre boringer (M1, M2 og M5). Bemærk at målingerne efter injektionen er foretaget med test-kit, der inddeler nitratindholdet i niveauer. Målingerne før injektionen er foretaget ved kemisk analyse, der giver diskrete værdier.

Fra bilag J er nedenfor vist figurerne (figur 3.10 - 3.12) for boring M2 til illustration af udviklingen i ilt- og nitratkoncentration, samt ledningsevne.

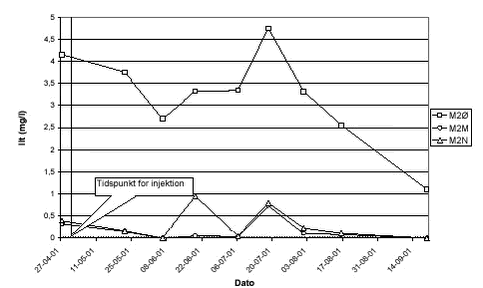

Figur 3.10
Udvikling i iltkoncentration i boring M2 (op til 4 måneder efter injektion af HRC/Primer)

Figur 3.11
Udvikling i nitratkoncentration i boring M2 (op til 4 måneder efter injektion af HRC/Primer)

Figur 3.12
Udvikling i ledningsevne i boring M2 (op til 4 måneder efter injektion af HRC/Primer)

Mht. iltindholdet ses der generelt kun ganske svage reduktioner i perioden efter tilsætning af HRC/Primer. Dette skyldes hovedsageligt, at iltindholdet i den mellemste og nedre del af grundvandsmagasinet allerede er meget lavt. Kun i boring M2 ses et signifikant fald i den øvre del af grundvandsmagasinet (figur 3.10).

Nitratindholdet falder derimod mærkbart i flere af de observerede filtre. I M2N (figur 3.5) konstateres et fald i nitratindholdet allerede i juni godt en måned efter injektionen. En måned senere (juli) ses også signifikante fald i nitratkoncentrationen i M1M, M1N, M2M. En reduktion i nitratindholdet ses i august i M2Ø og der konstateres tillige en reduktion i september i M5N.

Som det ses af rådata i bilag J er der konstateret kraftig svovlbrintelugt i forbindelse med vandprøvetagningen i enkelte filtre (markeret med fed i tabellen med iltkoncentrationer). Svovlbrintelugten konstateres først i M1N i juli og siden i M1M og M2N i august. Ud over lugt af svovlbrinte har grundvandet en sort farve og der er tydelig gasdannelse. Svovlbrintelugten stammer fra sulfatreducerende processer.

Ledningsevne er medtaget i de indledende målinger, da det er en indikator for ”stabile vandforhold”, der bruges i forbindelse med forpumpning af filtrene i forbindelse med vandprøvetagningen. Ledningsevnen ændres som følge af et forøget indhold af opløste komponenter i grundvandet og er dermed også en indirekte indikator for HRC/primers tilstedeværelse. De største ændringer i ledningsevne konstateres da også i M1M, M1N og M2N.

Udbredelsesmønsteret af hhv. ilt, nitrat og svovlbrintelugt indikerer, at den største mikrobiologiske aktivitet finder sted i den nedre del af grundvandsmagasinet, tættest på injektionsfeltet. Skift i redoxforhold er en indirekte indikator for udbredelsen af HRC/Primer. Det er dog vanskeligt direkte at udlede transporthastigheden for HRC/Primer på baggrund af ændringerne i redoxkemien. For det første er prøvetagningerne foretaget med ca. 14 dages mellemrum og for det andet vil ændringer i redoxkemien først observeres, når de mikrobiologiske processer er startet op. På grund af mikroorganismernes lagfase starter processerne først, når substratet har været tilstede et vist stykke tid. Målingerne af ledningsevnen vil sandsynligvis være en bedre indikator for udbredelseshastigheden af substratet.

Transporttiden kan dog godt udregnes som et konservativt skøn (minimumshastighed) ved at se på, hvornår de kemiske ændringer i filtrene indtræffer i forhold til injektionstidspunktet. Boring M2 er beliggende ca. 4,5 m nedstrøms injektionsfeltet. Fald i nitrat er observeret i starten af juni 2001 ca. 35 dage efter injektionen. Dette giver en transporthastighed af HRC/Primer på ca. 50 m/år. I M5N konstateres fald i nitratindhold og stigning i NVOC og laktat og nedbrydningsprodukter i oktober 2001. Boring M5 er placeret ca. 27 meter nedstrøms injektionsfeltet. Det giver ligeledes en transporthastighed på ca. 50 m/år. Dette er som sagt at betragte som en absolut minimumshastighed, men svarer i størrelsesorden til de hydrauliske tests (100-200 m/år). På grund af apparaturdefekt er der ingen målinger af ledningsevne den 6/6 2001, hvorfor ledningsevnen ikke kan anvendes til at estimere transporthastigheden. Efter 8 indledende målinger af ilt, ledningsevne og nitrat kunne der konstateres stabile, reducerede forhold i tre af de undersøgte filtre, med tydelig indikation af sulfatreduktion. Der blev på den baggrund gennemført en fuld analyserunde i oktober 2001 af samtlige 31 filtre.

Fuld moniteringsrunde
Indholdet af sum laktat og nedbrydningsprodukter, ilt, nitrat, jern(II) og sulfat er vist i bilag L, for hvert ”lag” i grundvandszonen. Figur 3.13 – 3.17 viser den vertikale udbredelse af sum laktat og nedbrydningsprodukter, ilt, nitrat, jern(II) og sulfat langs grundvandets strømningsretning efter injektion af HRC/Primer.


Figur 3.13
Vertikal udbredelse af summen af laktat og nedbrydningsprodukter 5 måneder efter injektion af HRC/Primer (mg/l)


Figur 3.14
Vertikal udbredelse af ilt 5 måneder efter injektion af HRC/Primer (mg/l)

Figur 3.15
Vertikal udbredelse af nitrat 5 måneder efter injektion af HRC/Primer (mg/l)

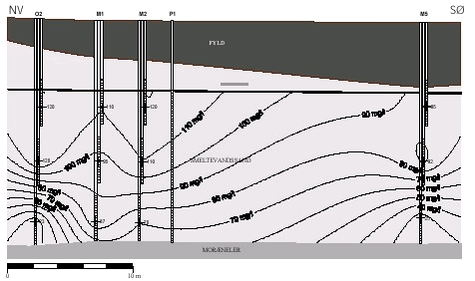

Figur 3.16
Vertikal udbredelse af jern(II) 5 måneder efter injektion af HRC/Primer (mg/l)


Figur 3.17
Vertikal udbredelse af sulfat 5 måneder efter injektion af HRC/Primer (mg/l)

Der er en meget ujævn fordeling af substrat (sum af laktat og nedbrydnings-produkter) i grundvandsmagasinet. De største koncentrationer ses i de nedre filtre. Højeste indhold er set i O2N (5.100 mg/l), hvor der tillige blev konstateret ren HRC i filteret. Ud over det høje indhold i O2N er der konstateret høje indhold af laktat og nedbrydningsprodukter i M3N (1.190 mg/l) og i O1N (510 mg/l). I M1M, M2N og M5N er der konstateret moderate indhold (<100 mg/l) af laktat og nedbrydningsprodukter.
Udbredelsen af NVOC (bilag L) svarer stort set til substrat udbredelsen, idet der er konstateret kraftigt forhøjede indhold i O2N og generelt forhøjede indhold i de samme boringer, hvor der er konstateret forhøjede indhold af substrat. Tilstedeværelsen af substrat i den nedre del af grundvandsmagasinet kobles i det følgende med evt. ændringer i redoxkemien. Udviklingen i pH-værdien er et mål for tilstedeværelsen af substrat, da hydrolysen af HRC frigiver laktat (svag syrer). I O2N og M3N ses de største ændringer i pH med fald fra 7,0 til hhv. 4,2 og 6,4.

Af figur 3.14 ses, at der generelt er konstateret højere iltkoncentrationer i den nedre del af grundvandsmagasinet end i april. Dette billede ses tydeligst omkring boring O2, M5 og M6, hvor der i det mellemste lag af grundvandsmagasinet er konstateret iltindhold over 1 mg/l. De forhøjede iltværdier kan stamme fra den igangværende airsparging i kildeområdet opstrøms testfeltet. Airsparging anlægget blev sat i drift i september 2000 ca. 14 måneder før analyserne i oktober 2001. Opholdstiden mellem kildeområdet og testfeltet er ca. 1 år hvilket betyder, at det iltholdige grundvand fra kildeområdet kan have nået testfeltet i oktober 2001. Der er fortsat stort set iltfrie forhold i mellemste og nedre filter i boring M1, M2 og M3.

Nitratindholdet (figur 3.15) er stort set uændret i den øvre del af magasinet i forhold til april måned. De største ændringer i forhold til april måned er konstateret i de mellemste og nedre filtre i boring M1, M2 og M3. Den største nitratreduktion er set i M2M med et fald fra 110 mg/l til 6,2 mg/l. Dette understøtter de indledende nitratmålinger. At faldet skyldes mikrobiologisk nitratreduktion understøttes af en stigning i nitritindholdet (ca. en faktor 10 i forhold til april) i disse filtre.

Figur 3.16 viser kraftig dannelse af jern(II) i den nedre del af grundvandsmagasinet i oktober. Højeste indhold ses i M3N (83 mg/l) og gennemsnitligt er der ca. 23 mg/l i mellemste og nedre filter i boring M1, M2 og M3. Til sammenligning er der ikke konstateret indhold af jern(II) over 0,55 mg/l i april måned. Resultaterne viser, at der er en betydelig mikrobiologisk jern(III)reduktion i de nedre filtre i nærfeltet.

Sulfatindholdet (figur 3.17) er stort set uændret i forhold til april måned, med niveauer omkring 100 – 200 mg/l og stigende koncentrationer med større dybde i grundvandsmagasinet. Eneste undtagelse er M3N, hvor der i oktober kun er konstateret et sulfatindhold på 1 mg/l i modsætning til 150 mg/l i april måned. At det skyldes en betydelig mikrobiologisk sulfatreduktion understøttes af en stigning i indholdet af sulfid (fra <0,010 til 0,27 mg/l). Der er imidlertid også konstateret stigning i sulfidindholdet i andre filtre uden, at der er set en tilsvarende reduktion i sulfatindholdet. En forklaring herpå kan være, at sulfid dannes andre steder i grundvandsmagasinet og transporteres med grundvandsstrømmen. Det vurderes, at der foregår mikrobiologisk sulfatreduktion i M3N, samt begyndende sulfatreduktion i O2N, M1M, M2M og M2N. Dette er tildels sammenfaldende med registrering af svovlbrintelugt ved de indledende ilt- og nitratmålinger.

Monitering på udvalgte filtre
Efter den fulde moniteringsrunde blev udviklingen fulgt i fire filtre, hvor der var de mest lovende forhold for reduktiv deklorering. Figur 3.18 – 3.23 viser udviklingen i koncentrationsudviklingen af substrat, NVOC, nitrat, jern(II), sulfat og metan, fra før injektion til ca. 1 år efter injektionen i boring O1N, M1N, M3N og M5N.

Figur 3.18
Udvikling i koncentration af laktat+nedbrydningsprodukter indtil 12 mdr. efter injektion af HRC/Primer

Figur 3.19
Udvikling i koncentration af NVOC indtil 12 mdr. efter injektion af HRC/Primer

Figur 3.20
Udvikling i koncentration af nitrat indtil 12 mdr. efter injektion af HRC/Primer

Figur 3.21
Udvikling i koncentration af jern(II) indtil 12 mdr. efter injektion af HRC/Primer

Figur 3.22
Udvikling i koncentration af sulfat indtil 12 mdr. efter injektion af HRC/Primer

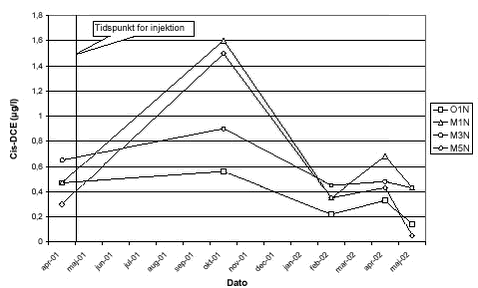

Figur 3.23
Udvikling i koncentration af metan indtil 12 mdr. efter injektion af HRC/Primer

Udviklingen i indholdet af laktat og nedbrydningsprodukter efter injektionen (figur 3.18) viser, at der efter den fulde moniteringsrunde i oktober sker et fald i indholdet af laktat og nedbrydningsprodukter. Efter 12 måneder er indholdet stort set tilbage til niveauet før injektionen. Eneste undtagelse er O3N, hvor der fortsat ses moderate indhold af laktat og nedbrydningsprodukter. Udviklingen i indholdet af substrat svarer godt overens med Regensis‘ estimat af ”levetiden for HRC” på ca. 1 år. I figur 3.18 er det antaget, af der ikke var laktat og nedbrydningsprodukter i grundvandet før injektionen (der er ikke foretaget analyser af laktat og nedbrydningsprodukter før injektionen).

Udviklingen i koncentrationen af de laktat og nedbrydningsprodukter afspejles i indholdet af NVOC (figur 3.19). Overordnet ses det samme billede som figur 3.18. Indholdet af NVOC er dog generelt lavere end summen af de laktat og nedbrydningsprodukter, hvilket skyldes at NVOC er et mål for den ikke-flygtige fraktion af det organiske stof. Eksempelvis er der stort set ikke konstateret forhøjede NVOC indhold i M1N, selv om der er konstateret betydelige indhold af laktat og nedbrydningsprodukter.

Der er gennemført en pH-måling i juni 2002 (Andersen et al., 2002). Målingen viser at pH på dette tidspunkt er tilbage til neutrale værdier, hvilket bekræfter, at substratindholdet atter er aftagende.

Iltindholdet er som forventet stabilt, lavt i de udvalgte nedre filtre. Af figur 3.20 fremgår det, at der fortsat ikke er konstateret nitrat over analysemetodens detektionsgrænse i M3N efter injektion af HRC/Primer. Indholdet er generelt faldende i O1N. I M1N er nitratindholdet atter stigende efter et indledende kraftigt fald. Udviklingen i M5N er mere usikker, men kan tolkes som et fald i den sidste del af forløbet.

Udviklingen viser, at der er vedvarende kraftigt reducerede forhold i M3N, mens forholdene i M1N efter en kraftig reduktion er på vej tilbage til de oprindelige forhold før injektionen. I M5N er der i slutningen af forløbet konstateret begyndende fald i nitratkoncentrationen, hvilket kan skyldes, at substratet har spredt sig i større afstand nedstrøms injektionsfeltet. Det sene fald i nitratkoncentration i O1N kan ikke umiddelbart forklares med et øget indhold af substrat, da boringen er beliggende opstrøms injektionsfeltet.

Figur 3.21 viser, at indholdet af jern(II) er faldende i M3N efter de høje indhold observeret i oktober. I O1N og M1N er der også konstateret et fald efter et forhøjet indhold i oktober. Indholdet i disse to filtre er stort set tilbage til indholdet før injektionen. I M5N ses der først en stigning i indholdet af jern(II) i februar 2002, hvorefter indholdet ser ud til at være på vej ned igen. 12 måneder efter injektionen er der stadig moderat forhøjede indhold af jern(II) i M3N og M5N.

Sulfatindholdet (figur 3.22) er temmelig konstant, højt i O1N, M1N og M5N. I M3N ses derimod et kraftigt fald i sulfatindholdet i oktober 2001. Indholdet er herefter stigende. 12 måneder efter injektionen er indholdet dog stadig markant lavere end før injektionen.

Figur 3.23 viser en kraftig stigning i metan i M1N og M3N i slutningen af perioden efter jern(II)indholdet og sulfatindholdet er på vej tilbage til niveauerne før injektionen. Metandannelsen vurderes at stamme fra metanogene mikroorganismers omsætning af substrat og evt. bakteriebiomasse opbygget i forbindelse med nitrat-, jern- og sulfatreduktionen.

Brintmålinger blev foretaget i udvalgte filtre (M1N, M3N, M5N, O1N) i juni 2002 (Andersen et al., 2002). M1N og M5N viste meget lave brintniveauer (0,07-0,13 nM) som indikerer svagt reducerede forhold, mens 01N udviste et lidt højere niveau svarende til mere reducerede forhold. M3N er den mest interessante, da brintniveauet her er 3,5 nM, hvilket indikerer stærkt reducerede forhold. Der er en rimelig overensstemmelse mellem disse niveauer og observationerne fra de øvrige redoxfølsomme parametre. M3N har fx det højeste NVOC niveau, laveste nitratkoncentration, højeste koncentration af jern(II) og laveste koncentration af sulfat. Alt sammen indikatorer for stærkt reducerede redoxforhold.

Udviklingen kan sammenfattes på følgende vis; de højeste indhold af substrat er registreret i oktober måned, ca. 5 måneder efter injektionen. Samtidig seskraftigt reducerede forhold på dette tidspunkt. Således er der konstateret betydelig dannelse af jern(II) og fjernelse af nitrat og sulfat i oktober, hvilket indikerer omsætning af substratet under nitrat-, jern, og sulfatreducerende forhold. Efterhånden som substratindholdet atter falder, som følge af transport og nedbrydning, ses et fald i jern(II) og en stigning i sulfat, samt en produktion af metan. Forholdene 12 måneder efter injektionen er dog ikke tilbage til situationen for injektionen. De optimale forhold for reduktiv deklorering vurderes at have været tilstede i en periode omkring oktober 2001, hvor der sker betydelig sulfatreduktion men endnu ingen metanogenese. Mest lovende er forholdene i M3N, men også M1N udviser mere reducerede forhold i perioden fra oktober 2001 til marts 2002.

3.2.2 Klorerede opløsningsmidler

Såvel før (april 2001) som efter (oktober 2001) injektionen af HRC/primer blev der gennemført en moniteringsrunde hvor bl.a. forureningsforholdene blev kortlagt i testfeltet. Indholdet af PCE og cis-DCE er vist i bilag L, for hvert ”lag” i grundvandszonen. PCE er moderproduktet og cis-DCE er det af nedbrydningsprodukterne, der oftest ophobes i en ufuldstændig reduktiv deklorering.

Før injektion af HRC/Primer
Figur 3.24 og 3.25 viser den vertikale udbredelse af hhv. PCE og cis-DCE langs grundvandets strømningsretning før injektion af HRC/Primer.


Figur 3.24
Vertikal udbredelse af PCE før injektion af HRC/Primer (µg/l)

Figur 3.25
Vertikal udbredelse af cis-DCE før injektion af HRC/Primer (µg/l)

Som det fremgår af figur 3.24 er de højeste indhold af PCE konstateret i den øvre del af grundvandsmagasinet med indhold i størrelsesordenen 200 - 500 µg/l. Indholdet er aftagende i større afstand fra kildeområdet (boring M5). Af den horisontale udbredelse af PCE (bilag L), fremgår det, at de højeste koncentrationer ligger i den nordøstlige del af testfeltet. Boring M5 er den boring i fjernfeltet, hvor der er konstateret de laveste indhold af PCE. Boringen vurderes at stå optimalt i forhold til injektionsfeltet, da det er den eneste af boringerne i fjernfeltet, hvor der ses en stigning i indholdet af laktat og nedbrydningsprodukter efter injektionen af HRC. De lave koncentrationer af PCE i M5N vurderes ikke at stamme fra en naturlig nedbrydning af PCE, men et ujævnt spredningsmønster i grundvandet. En mulig forklaring kan være at de lange filterstrækninger (3,5 meter) primært inddrager vand fra et lag med lavt indhold af PCE og samtidig indrager vand fra et mindre lag med højt indhold af laktat og nedbrydningsprodukter.

Den vertikale udbredelse af TCE følger billedet af PCE. Af data i bilag K ses, at de højeste indhold er konstateret i de øvre filtre. Billedet af den horisontale TCE udbredelse er mere uklar. Indholdet af TCE ligger i størrelsesordenen 10 µg/l, med de højeste indhold i fjernfeltet (op til 51 µg/l i M4Ø).

Koncentrationen af cis-DCE (figur 3.25) viser at der generelt er lave indhold i størrelsesordenen et par µg/l. Af den horisontale udbredelse af cis-DCE (bilag L) ses, at det højeste indhold på 12 µg/l findes i M6M. Indholdet er så højt, at det ikke kan afvises, at det stammer fra lokale områder med igangværende reduktiv deklorering. De resterende filtre viser dog indhold i samme størrelsesorden som på figur 3.25. Tilstedeværelsen af cis-DCE i disse lave koncentrationer vurderes ikke at stamme fra en igangværende naturlig reduktiv deklorering på lokaliteten. Centralt i kildeområdet i umættet zone er der også konstateret små indhold af cis-DCE, hvilket tolkes som værende urenheder i det oprindelige rensemiddel.

Der er generelt kun konstateret trans-DCE i enkelte filtre i ganske lave koncentrationer og der er ikke konstateret vinylklorid (VC) i nogen af filtrene. Der er heller ikke observeret ethen i nogen af filtrene. Disse observationer understøtter tesen om, at der ikke foregår naturlig reduktiv deklorering.

Efter injektion af HRC/Primer
Fuld moniteringsrunde
Figur 3.26 og 3.27 viser den vertikale udbredelse af hhv. PCE og cis-DCE langs grundvandets strømningsretning efter injektion af HRC/Primer.


Figur 3.26
Vertikal udbredelse af PCE 5 måneder efter injektion af HRC/Primer (µg/l)


Figur 3.27
Vertikal udbredelse af cis-DCE 5 måneder efter injektion af HRC/Primer (µg/l)

Som det fremgår af figur 3.26, er indholdet af PCE 5 måneder efter injektionen af HRC/Primer stort set uændret i forhold til situationen før injektionen. Indholdet af PCE svinger noget, når man betragter den horisontale udbredelse (bilag L), men den generelle tendens til høje koncentrationer i den nordøstlige del af testfeltet ses stadig. Der er således ikke set en signifikant reduktion af PCE som følge af tilsætning af HRC/Primer.

Mht. indholdet af cis-DCE (figur 3.27) er indholdet tilsvarende stort set uændret i forhold til situationen før injektionen. Horisontalt (bilag L) ses tillige en mindre variation, men billedet er stadig lave koncentrationer af cis-DCE. Den forventede stigning i cis-DCE indholdet er således ikke konstateret 5 måneder efter injektion af HRC/Primer.

Efter injektionen er der stadig kun konstateret trans-DCE i enkelte filtre i ganske lave koncentrationer og der er stadig ikke konstateret vinylklorid (VC) eller ethen i nogen af filtrene.

Den overordnede forureningsudbredelse er ikke blevet ændret af injektionen af HRC og HRC Primer. I fjernfeltet er der fortsat konstateret lave indhold i de nedre filtre i forhold til nærfeltet, hvilket må tilskrives forskelle i de hydrauliske forhold. Boring M5 viser det laveste indhold af klorerede opløsningsmidler, hvilket muligvis skyldes, at boringen kan være placeret mellem to forureningsfaner – den ene stammende fra Jægersborg Allé 24 og den anden fra Trunnevangen 2.

Monitering på udvalgte filtre
På samme måde som ved redoxkemien og substratforholdene blev udviklingen efterfølgende fulgt i de samme fire udvalgte filtre, hvor de mest lovende forhold for reduktiv deklorering var tilstede.

Figur 3.28 og 3.29 viser hele udviklingen i koncentrationen af PCE og cis-DCE, fra før injektion til ca. 1 år efter injektionen.

Figur 3.28
Udvikling i koncentration af PCE indtil 12 mdr. efter injektion af HRC/Primer

Figur 3.29
Udvikling i koncentration af cis-DCE indtil 12 mdr. efter injektion af HRC/Primer

PCE indholdet i M3N (figur 3.28), hvor de mest favorable forhold eksisterer, viser et meget svingende forløb. Omkring oktober 2001, hvor de mest optimale redoxforhold blev registreret var PCE indholdet højest. Siden er det faldet igen, men har ikke nået niveauet svarende til før injektionen. Indholdet af PCE i M1N og O1N viser generelt faldende tendens i perioden, mens indholdet i M5N er meget lavt (1-2 µg/l) i hele perioden. Det generelle fald i PCE indhold vurderes at stamme fra oprensningseffekterne af airsparging og vakuumventilation i kildeområdet.

Udviklingen i indholdet af cis-DCE (figur 3.29) udviser et mere ensartet forløb. Den generelle tendens er svagt faldende efter en indledende stigning i oktober. Faldet i cis-DCE understøtter tesen om, at det er den igangværende fjernelse af forurening i kildeområdet, der er hovedårsagen til faldet. I tilfælde af stimuleret reduktiv deklorering ville man forvente at se en stigning i cis-DCE samtidig med faldet i PCE indholdet.

3.3 Ændringer i de hydrauliske forhold

Et af formålene med projektet var at belyse effekten af substrattilsætningen og den forventede mikrobielle vækst på de hydrauliske forhold. Før injektionen blev der gennemført en pumpetest til belysning af de hydrauliske forhold. Ifølge planen skulle der tillige gennemføres en ny pumpetest efter afslutning af moniterings-programmet, til sammenligning med den første pumpetest. Det er imidlertid valgt ikke at gennemføre den sidste pumpetest, da den ikke vurderes at kunne give svar på, hvorvidt tilsætningen af substrat har påvirket de hydrauliske forhold.

Forudsætningen for en sammenligning af de to pumpetest var en forholdsvis jævn fordeling af substrat over hele dybden af grundvandsmagasinet. Da substratet fortrinsvis findes i den nedre del af grundvandsmagasinet, er denprimære bakterievækst også at finde i dette område. Effekten af tilklogning i den nedre del af grundvandsmagasinet, vurderes ikke at kunne ses ved et nyt pumpeforsøg.

3.4 Overordnet økonomisk vurdering af oprensning ved HRC

Et af formålene med projektet var at foretage en overordnet vurdering af oprensning baseret på HRC. For at kunne gennemføre en sådan vurdering forudsættes det naturligvis, at substratet har den ønskede effekt til fjernelse af de klorerede opløsningsmidler. I det konkrete projekt er det ikke lykkedes at stimulere den reduktive deklorering og dermed skabe en komplet fjernelse af de klorerede opløsningsmidler. Den efterfølgende økonomiske vurdering er derfor baseret på den teoretiske effektivitet af HRC som substrat.

Overordnet set har koncentrationen af de klorerede opløsningsmidler (typisk målt i µg/l) kun meget lille effekt på behovet for substrat. Langt størsteparten af substratet går til fjernelse af konkurrerende elektronacceptorer (typisk målt i mg/l), såvel opløste som fastsiddende. Det er kun ca. 1 promille af det samlede substratbehov der går til reduktiv deklorering. De kritiske faktorer for økonomien i en oprensning baseret på HRC er derfor de eksisterende redoxforhold, geokemien og de hydrauliske forhold.

I det følgende er taget udgangspunkt i de konkrete forhold på Jægersborg Allé, og det er forsøgt at illustrere, hvilken økonomisk betydning de forskellige forhold har på den samlede økonomi. Aktiviteterne forbundet med teknologiudviklingsdelen af projektet er forsøgt udeladt, således at økonomien bedst muligt afspejler en traditionel afværgesag baseret på HRC. Figur 3.30 illustrerer de estimerede udgifter til in-situ behandling af forurenet grundvand med HRC (teoretisk set uafhængig af forureningsgrad).

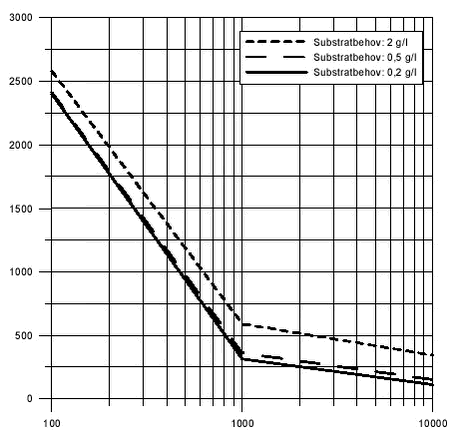

Figur 3.30
Pris for in-situ behandling af forurenet grundvand via HRC

Det varierende substratbehov, vist ved de tre kurver på figur 3.30, skyldes alene forskelle i redoxkemien. Således svarer et substratbehov på 2 g/l til stærkt oxiderede forhold, mens substratbehovet på 0,2 g/l svarer til anaerobe forhold. På Jægersborg Allé er grundvandsmagasinet svagt oxideret i toppen og anaerobt i bunden. Substratbehovet er her estimeret til ca. 0,5 g/l.

Tabel 3.5 viser prisberegningen for de tre typer substratbehov kombineret med forskelligt behandlingsvolumen.

Klik på billedet for at se html-versionen af: ‘‘Tabel 3.5 Prisberegning for oprensning baseret på HRC‘‘

Nedenfor er gengivet forudsætningerne for prisberegningen i tabel 3.5.

• Akviferdybde = 10 meter
• Fanebredde = 10 meter
• Behandling af 1 års grundvandstransport gennem 10x10 meter
• Porøsitet = 0,25
• 3 filtre placeret opstrøms injektionen (fast post)
• 3 filtre placeret pr. 500 m² forureningsfane, dog minimum 1 x 3 filtre nedstrøms injektionen
• 1 boring med 3 filtre koster 30.000 kr.
• 225 kg. substrat pr injektionspunkt
• Et injektionspunkt = 10.000 kr. Dog minimum 20.000 kr. pr. sag.
• 1 analysepakke til monitering indeholder klorerede opløsningsmidler, nedbrydningsprodukter, TOC, ilt, nitrat, jern, sulfat = 2.500 kr.
• Der gennemføres en analyserunde før injektion og to analyserunder efter injektionen
• Honorar dækker sagsbehandling, koordinering og tilsyn med feltarbejde, vandprøvetagning og rapportering
• Priserne for HRC er fastsat udfra priser oplyst af Regenesis

Prisen for behandling af en kubikmeter forurenet grundvand ved små vandmængder er betydelig højere end tilfældet ved større vandmængder. Dette skyldes dels, at prisen er udregnet på baggrund af en forureningsdistribution og geologi svarende til Jægersborg Allé, dels at der naturligvis er nogle minimumsudgifter forbundet med gennemførelse af et projekt. Såfremt der er tale om en mindre forurening i et mere terrænnært beliggende grundvandsmagasin, vil behandlingsprisen pr. kubikmeter grundvand være betydeligt lavere, også ved små vandmængder.

I forsøget ved Jægersborg Allé blev det beregnede behandlede vandvolumen opgjort til 5.225 m³. Ved denne vandmængde ligger behandlingsprisen jf. figur 3.30 og tabel 3.5 ca. på 150 kr/m³. Herved bliver den samlede estimerede pris for 1 års oprensning (5.225 m³ x 150 kr/m³) knap 785.000 kr. I det konkrete tilfælde vil de økonomiske midler modsvare en fjernelse af (5.225 m³ x 0,5 g/m³) godt 2,5 kg klorerede opløsningsmidler. Den lille mængde klorerede opløsningsmidler der potentielt kan renses op, skyldes primært at forureningsgraden i grundvandet er lav.

Af ovenstående betragtninger er det klart, at det er en bekostelig metode til fjernelse af klorerede opløsningsmidler, særligt når behandlingen skal gentages efter 1 år. Det skal dog holdes for øje at en stor del af udgiften for det første år består i etablering af boringer mv. En reinjektion af HRC efter et år vil desuden være betydelig billigere, da en stor del af den oxiderede pulje af sedimentbundet jern allerede vil være fjernet. Denne pulje fornyes ikke i behandlingszonen, i modsætning til ilt, nitrat og sulfat, der kontinuerligt tilføres behandlingszonen sammen med de klorerede opløsningsmidler. Set i forhold til fjernelse af de klorerede opløsningsmidler er det også klart, at man får mest ”miljø for pengene” ved at behandle forureningsfanen så tæt på kildeområdet som muligt.

| Forside | | Indhold | | Forrige | | Næste | | Top |
