Modelsimuleringer af PCEoprensning ved kemisk oxidation i moræneler

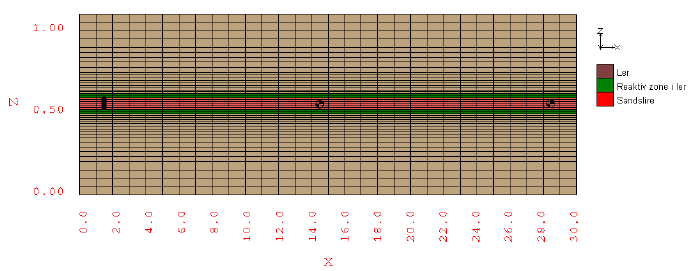

Figur 3-1: Konceptuel model bestående af en sandslire (rød farve) indlejret i et lerlag der hovedsagelig er reduceret (brun farve) men med en tynd oxideret overgangszone (grøn farve) umiddelbart omkring sandsliren. Numerisk diskretisering er markeret med sorte kasser fordelt på 47 lag i dybden (1,09 m) og 30 celler i længderetningen (30 m).
