MTBE. Undersøgelse af grundvandet nedstrømsidriftværende og tidligere benzinstationer
Bilag H4 Principper for filtersætning
Alle boringer er filtersat med ø63 mm PEH-rør. Inden boringernes udførelse blev følgende filtersætning fastlagt, se figur 1:
- Ved frit vandspejl tilstræbes top af filter placeret 0,2 - 0,5 m over vandspejlet. Filterlængden er 1,5-2,0 m. Under filtersætningen placeres en slamboks med en længde på typisk 1,0 m.
- Ved spændt vandspejl placeres top af filter 0,2 - 0,5 m over den vandførende formation (dvs. 0,5 m oppe i det tætte (ler) dæklag). Filterlængden er 1-2 m afhængigt af magasinets tykkelse. Under filterstrækningen er der placeret en slamboks med en længde på typisk 1,0 m.
Blindrøret er forsynet med styr for hver ca. 3 m. I toppen er blindrøret forsynet med aflåseligt dæksel, type Rotek T-prop.
Der er gruskastet omkring selve filterrøret og op til 0,5 m over slidsestrækningen. Over gruskastningen, og ud for lavpermeable lag, er der afproppet med bentonit. Der er desuden afproppet med bentonit 1,0 til 1,5 m under terræn. For at sikre, at bentonitten ekspanderer, er der efter behov tilsat vandværksvand.
Der er ikke anvendt opboret jord som tilbagefyld.
Ved terræn er der næsten alle steder monteret et betonbeskyttelsesrør, som er sat i filtergrus. Enkelte steder er der monteret kørebanedæksler.
Der findes følgende afvigelser fra den principielle filtersætning:
- De vandførende sandlags udstrækning er vurderet under borearbejdet. Enkelte steder er dybden til sandlaget vurderet lidt for stor, hvilket har medført at filtret er placeret lidt dybere end på forhånd fastlagt.
- Enkelte steder, hvor de vandførende sandlag var meget tynde, er filterstrækningen kun 1,0 m. Her dækker slidsestrækningen hele magasinet.
- På de lokaliteter, hvor der ikke har været noget sammenhængende grundvandsmagasin, eller hvor den horisontale grundvandshastighed har været meget lille, er der flere steder placeret filtre i to forskellige dybder.
Hvor den horisontale grundvandshastighed har været lille, og hvor grundvandet har brugt lang tid til transporten ud til de fjerneste boringer (placeret i 1/2 eller 2/3 fanelængde), er filtrene, for at tage højde for eventuel fanetrykning, placeret lidt dybere end forud fastlagt.

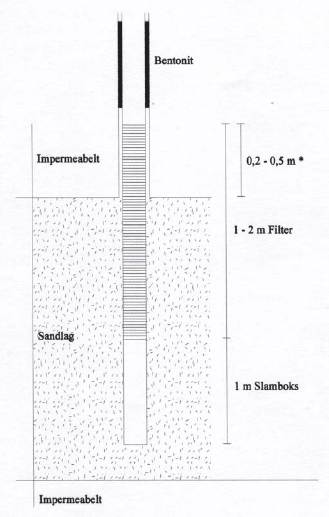

Figur 1. Principperne for filtersætning.
Ved frit vandspejl:
Top filter placeres 0,2 – 0,5 m over vandspejlet. Filterlængde 1,5-2,0 m + typisk 1 m slamboks.
Ved spændt vandspejl:
Top filter placeres 0,2-0,5 m oppe i lavpermeabelt (ler) lag. Filterlængden er 1 – 2 m afhængigt af magasinets tykkelse, hertil kommer en slamboks på typisk en længde af 1 m.
