Monitering af PCE-afværge ved kemisk oxidation (permanganat) i moræneler - Hovedrapport

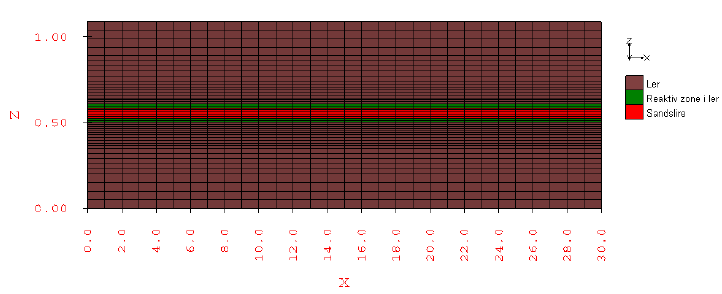

Figur 7.1: Konceptuel model bestående af en sandslire (rød farve) indlejret i et lerlag der hovedsagelig er reduceret (brun farve) men med en tynd oxideret overgangszone (grøn farve) umiddelbart omkring sandsliren. Modellen simulerer et område på ca. 1 meter i dybden og 30 meter i længden (gengivet efter originalmateriale /ref. 31/).
