Miljøparametre ved flexografisk trykning 2. Flexografi2.1 Beskrivelse af trykteknikken Denne beskrivelse af flexografisk teknik er en summarisk introduktion til flexografi samt til relaterede teknikker. Tekniske/kemiske termer er forklaret i en ordliste. Flexografiens nuværende teknologiske stade samt eventuelle nye (renere) teknikker er anskueliggjort - en fuldstændig, dækkende beskrivelse af flexografi er ikke tiltænkt og er heller ikke realistisk i denne sammenhæng. 2.1 Beskrivelse af trykteknikken Højtryksmetode Flexografi er en højtryksmetode, hvor de(n) trykkende del(e) er hævet over valsens (pladens) niveau (Leach, 1988). Lavviskos trykfarve Traditionelle flexografiske trykfarver er lavviskose, d.v.s. de flyder let. Både opløsningsmiddelbaserede (opl.middel) og vandfortyndbare farver anvendes og de tørrer begge ved fordampning af opløsningsmidlet. Endvidere vinder trykfarver, som hærder ved elektromagnetisk bestråling i det ultraviolette område (UV-farver) stadig større udbredelse indenfor flexografisk trykning. Disse farver har ikke samme viskositetskarakteristik som før omtalte farver. Typiske kendetegn for teknikken er (EFM 8, 1992): Flexografiens kendetegn
Som eksempler på produkter trykt ved flexografi kan nævnes tapet, aviser, billigbøger (paperback), etiketter, konvolutter, bølgepap, indpakningspapir, toiletpapir, papirposer, metalfolier og alle former for plastfilm. 2.2 Flexografiske trykværker Trykværker Den traditionelle flexografiske trykfarveværk består af en gummivalse (B) neddyppet i farvekarret (A) (se figur 2.1 næste side). Via gummivalsen hentes trykfarven op i aniloxvalsen (C), hvorfra farven overføres til trykpladen (D) (pladen) og videre fra trykpladen til substratet (F). Modtrykcylinderen (E) sørger for kontakten mellem substrat og trykpladen. A: Farvekar B: Gummi-valse C: Anilox-valse D: Trykplade E: Modtryk-cylinder F: Substrat Figur 2.1 Traditionelt flexotrykværk (EFM 1, 7 1991). Moderne trykværker har 3 forskellige konfigurationer:

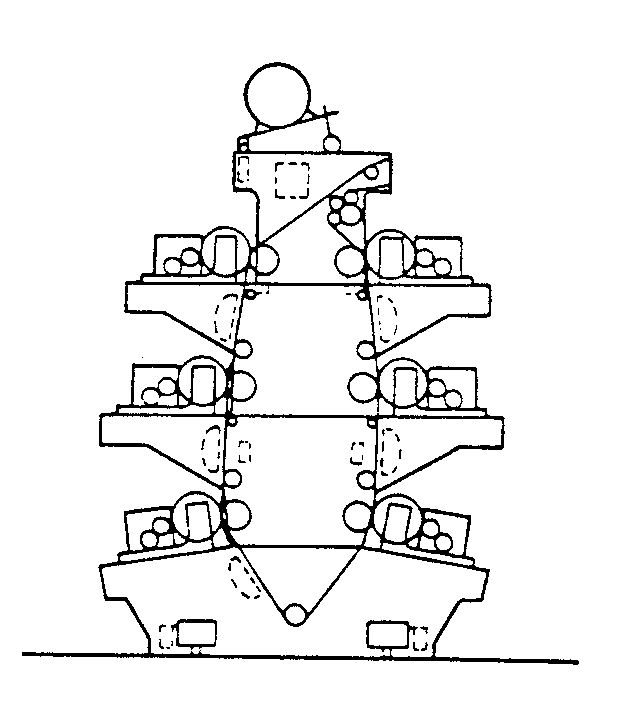

Figur 2.2 Staktrykværk (Todd, 1994). 2.2.1 Staktrykværke Staktrykværk - større proces Farveværkerne sidder omkring en ramme. Hver enkelt farveværk (se figur 2.2) har sin egen modtrykcylinder. Op til 8 farveværker kan sidde i en stak. Staktrykværkerne anvendes ofte når flexotrykning kun er en del af en større proces, som f.eks. extrudering, posefremstilling, konvolutfremstilling o.s.v. 2.2.2 Satellittrykværket Satellittrykværk - emballagefilm Figur 2.3 Satellittrykværk (Todd, 1994). Satellittrykværket har kun en en-kelt modtrykcylinder (figur 2.3) og farveværkerne sidder som satellitter omkring denne. Denne type kaldes også for en-cylindertrykværk. Op til 10 far-veværker kan sidde omkring modtrykcylinderen. De fleste flexomaskiner, som sælges i dag, er af denne type. Trykvær-ker af denne type anvendes specielt når der trykkes på emballagefilm, fordi der opnås god pasning til trods for at filmen er flexibel. 2.2.3 In-line-trykværket In-line trykværk - ikke altid flexo Figur 2.4 In-line trykværk (Todd, 1994). I in-line-trykværker (se figur 2.4.) er trykværkerne fysisk adskilt og har hver sin base. Antallet af farveværker ved denne konfiguration afhænger af behovet. In-line-trykværker behøver ikke nødvendigvis at være flexotrykværker, men kan også være bogtrykværker, silketrykværker, dybtrykværker og lakeringsværker alt afhængigt af hvilken trykmetode, som bedst egner sig. 2.3 Farveværker Farveværket indeles normalt i 3 separate enheder: Aniloxvalse og gummivalse
Trykplade 2. Trykpladen, som består af en blød flexibel (heraf navnet flexografi) plade påmonteret selve cylinderen. Selve trykpladen kan enten udføres i gummi eller i fotopolymere, som hærdes ved belysning. Modtrykcylinder 3. Modtrykcylinderen, der skal sørge for kontakten mellem substrat og plade. 2.3.1 Aniloxvalse og gummivalse Aniloxvalsen udmåler farvemængden Aniloxvalsen er den farveudmålende del i den flexografiske proces. Aniloxvalser kan bestå af en stålvalse, som er graveret i forskellige mønstre og kopdybder. Udformningen af graveringen afhænger af brugen. Forskellige aniloxvalsetyper anvendes og deres karakteristika er angivet i tabel 2.1 nedenfor (Schilstra, 1991). Graveringen af aniloxvalsen måles i linier pr cm (eventuelt i linier pr tomme). Cellevolumenet (kopdybden), mønstret af cellerne samt linietætheden er et mål for hvor meget farve, der overføres (EFM 1 og 6, 1991). Farveudmålingen er vigtig for trykresultatet, hvorfor et rigtigt valg af aniloxvalser er afgørende. Faktorer som spiller en rolle for valget kan f. eks være: Faktorer som ind-virker på tryk-resultatet
Tabel 2.1 Karakteristika for forskellige typer af aniloxvalser. Se her Ved kombination af fuldtonetryk og rastertryk fra samme plade kan det være nødvendigt at gå på kompromis i valget af aniloxvalse, fordi rastertryk kræver andre forudsætninger end fuldtonetryk (EFM 6, 1991). Alternativet er at adskille fuldtonetrykkende dele fra rastertrykkende, men det kræver ekstra farveværker. Gummivalse overfører forskellig mængde farve I en opstilling som vist på fig. 2.1 kontrolleres den overførte mængde farve ved hjælp af aniloxvalsen, samt den hastighed hvormed der trykkes. Gummivalsen, som er neddyppet i farvekarret, er indirekte bestemmende for trykresultatet og kan give store farvevariationer i det færdige resultat. Kammerrakler regulerer farvemængden bedre For bedre at kunne regulere den overførte farvemængde anvendes ofte en rakel til at skrabe den overskydende mængde farve af aniloxvalsen (Leach, 1988; EFM 6, 1991; EFM 8, 1992). Anvendelsen af (kammer)rakelsystemer finder stadig større brug i de fleste trykkerier, fordi trykresultatet (trykkvaliteten) er en vigtig konkurrenceparameter. Ved trykning med UV-hærdende trykfarver anvendes udelukkende kammerrakelsystemer på grund af farvenes høje viskositet. 2.4 Trykplade Trykpladen overfører trykfarven til under-laget Trykpladen er den 4. vigtige del i den flexografiske proces, hvor trykmaskinen, substratet og trykfarven udgør de 3 andre. Trykpladen overfører farven til substratet. Trykpladen udføres i 3 forskellige konfigurationer (EFM 4, 1991). Integral cylinder
Højdetolerancer Der stilles store krav til pladens højdetolerancer for trykkende dele. Typisk må variationen ikke overstige " 0.1 mm og mindre er ofte påkrævet ved rastertryk. Gummi/fotopolymer Selve trykpladen inddeles i 2. hovedkategorier - gummi og fotopolymere. Inden for hver hovedkategori findes der en række underindelinger, som tjener til at karakterisere pladens modstandsdygtighed overfor en given ydre påvirkning, samt hvilket substrat der trykkes på. Fremstillingsmetoden for trykpladen afhænger af om det er gummi eller fotopolymer. 2.4.1 Gummi Fremstillingen af trykpladen i gummi sker i følgende 3 trin: Originalkliché
Lasergravering Trykplader af gummi kan idag fremstilles ved at lasergravere gummiet uden at fremstille en originalmatrix. Pladen fremstilles da direkte fra billedet (positivet). Billedet placeres på en cylinder og scannes ved at rotere cylinderen. Samtidig med scanningen graveres trykpladen ved hjælp af en laser, idet ikketrykkende dele fordamper når det bestråles med laserlyset. Generelt er laserteknikken dog (endnu) ikke så god, at fine raster-mønstre kan opnås, men teknikken forfines til stadighed og vinder generelt stadig større indpas. Forskellige gummityper Der findes en række kemisk forskellige gummarter at vælge imel-lem, f. eks. naturgummi, nitrilgummi, butylgummi, chlorosulfoneret polyethylen, styrenbutadiengummi, chloroprengummi og siliconegummi (EFM 8, 1992; DFTA, 1991) eller blandinger af disse. Gummi kan fremstilles i forskellige hårdhedsgrader afhængigt af de krav der stilles ved trykningen. Håndgravering har været meget almindelig, men finder overvejende sted i emballageindustrien ved trykning på bølgepap. 2.4.2 Fotopolymere Hærdes ved UV-bestråling Kendetegnet for fotopolymere til trykplader er, at de hærdes ved UV-bestråling. Fotopolymeren kan leveres enten som fast materiale eller som flydende væske (Kallesø; EFM 8, 1992). Fremstilles ud fra et negativ I modsætning til fremstilling af en trykplade i gummi, så kræver fremstilling af fotopolymerplader ikke en skabelon. Pladen fremstilles direkte fra et (evt. farvesepareret, rasteropløst) negativ; der er i princippet tale om, at hver fotopolymerplade er en original. Princippet for fremstilling af fotopolymertrykplader er som følger:
Lasergravering Fotopolymerplader fremstilles idag normalt ikke ved lasergravering, idet teknikken endnu ikke er så nøjagtig som belysning med UV. Forskellige typer og hårdhedsgrader af fotopolymere fås tilpasset den enkelte tryksituation. Fordele og ulemper ved anvendelse af gummi kontra fotopolymer er tabelleret for neden. Tabel 2.2 Fordele og ulemper ved anvendelse af henholdsvis gummi eller fotopolymer (EFM 8, 1992). Se her Filmløse systemer vil formodentlig vinde større indpas. Trykpladen fremstilles da direkte fra et computerbillede ved hjælp af lasergravering uden først at fremstille en film/originalkliché, hvilket giver materialebesparelser (M. Kallesø, Dansk Flexo Forum) og hurtigere arbejdsgang. 2.5 Modtrykcylinder Holder substrat mod pladen Modtrykcylinderen skal trykke substratet mod pladen. Trykket mod pladen er aldrig så højt som ved f. eks. bogtryk og offset på grund af farvernes lavviskose karakter. Ved højkvalitetstryk kræves der et nøjagtigt, ensartet tryk, som stiller store krav til modtrykcylinderens geometriske tolerancer. Til trykning på meget tynd film anvendes ofte en "Tympan bar", som er væsentlig mindre i diameter end en sædvanlig modtrykcylinder. 2.6 Klargøring af pressen Klargøring er tidskrævende Klargøringen af pressen omfatter såvel montage af pladen på cylinderen som montering af cylinderen i trykpressen. Den tid det tager at omstille trykpressen fra et job til et nyt søges stedse reduceret. Klargøringen af trykpressen er én af de tidskrævende processer. 2.6.1 Montage af plade Principper for montage De generelle træk for montage af plade på valse nævnes. Den rigtige valse vælges. Valsen monteres i en bænk og centreres. Dobbeltklæbende tape lægges på de steder, hvor pladen skal monteres. Valg af tape afhænger af tryksituationen og den findes i en lang række varianter. Pladen lakeres på bagsiden. Montage af 1. plade på tapen sker efter en nullinie. Montage af plade på de efterfølgende valser sker ved at anvende et spejlbillede af de(n) foregående valse(r). Den manuelle montering af pladen er tidskrævende, idet den skal anbringes nøjagtigt for at opnå et godt trykresultat (register). Montering vha. mikromærker Montering af pladen på cylinderen udføres stadig i stor udstrækning manuelt, men i dag findes maskiner til montering af pladen på cylinderen. Montagen sker ved hjælp af mikromærker i pladen. 2.6.2 Opstart af trykpresse Principper for opstart Montagen af cylinderen i pressen er forskellig fra type til type af trykpresse. Her skal kun de generelle træk for montagen og opstart af trykpresse nævnes:
Trykpressen er nu klar til trykke ved højere hastigheder. |
