| Kommune: Frederikshavn |
Anlægs nr.: 10-1001-01 |
| Vandværk: Tolne v/v |
| Tilladt indvinding pr. år: 2.000.000 m3 |
Tilladelsesdato: 11.09.1972 |
| Evt. vilkår eller notater: 28 boringer hører til
værket. Normalt anvendes 24 boringer |
| Boring nr. |
|
|
|
|
|
|
|
| DGU nr. |
|
|
|
|
|
|
|
| Udførelsesår |
|
|
|
|
|
|
|
| Ydelse m3/h |
|
|
|
|
|
|
|
| Sænkning m |
|
|
|
|
|
|
|
| Filtersat/dybde |
|
|
|
|
|
|
|
| Anvendelse i % |
|
|
|
|
|
|
|
| |
| Råvandsanlæg: |
| Samlet ydelse for råvandspumper: Aktuel indvinding:
1.800.000 m3 i år:
Aktuel indvinding: i år: |
| Styring af råvand: Ved niveau 1 hhv. 2
i rentvandstank indkaldes boringer med en kapacitet svarende til 1 eller 2 IKA-blæsere.
|
Automatik: |
| Bemærkninger til indvindingsanlæg: Indvindingen
sker fra følgende kildepladser:
- Tolne kildeplads med 14 boringer.
- Skørbækhede med 8 boringer.
Kildepladsen ved Dværgtved har 7 boringer, der via en mellempumpestation føres til
Tolne v/v.
|
| Kommune: Frederikshavn |
Anlægs nr.: 10-1001-01 |
| Vandværk: Tolne v/v |
| Behandlingsanlæg: |
Leverandør: |
| Iltning: Kapacitet:900 m3/h |
Inka-blæser |
Type: IKA |
4 blæsere, der hver forsyner
2*5 plader a 1600*700 mm.
|
| Forfiltre: Antal filtre: 0 |
Type: |
Areal: |
Kapacitet: |
| Efterfiltre: Antal filtre: 12 |
Type: Åbne |
Areal: 15,6 m2/stk |
Kapacitet: 900 m3/h |
| Skylning af filtre: Automatisk: |
Automatisk: Ja |
Manuelt: |
Frekvens: 5.000 m3/filter |
| Bortskaffelse af filterskyllevand: Nedsivning i
terræn efter bundfældning i tank. |
| Filteropbygning: |
Kornstørrelse |
Materiale |
Dybde |
|
Forfilter |
Efterfilter |
Forfilter |
Efterfilter |
Forfilter |
Efterfilter |
| Øvre lag |
|
Sand 24 |
|
Kvarts |
|
35 cm |
| Mellemlag |
|
Sand 16 |
|
Kvarts |
|
15 cm |
| Bærelag |
|
5/8-25/35 |
|
Sten |
|
40 cm |
| Anden (evt. supplerende) behandling af grundvandet: |
| Skyllepumpe: |
Kapacitet: 480 m3/h |
| Skylleluftblæser: |
Kapacitet: 960 m3/h |
| Skylletid, vand: 5 min. |
Skylletid, luft: 5,5 min. |
| Skyllevandsforbrug: 1.000 m3/uge |
Slammængder: Ikke oplyst |
| Supplerende bemærkninger til vandværksanlæg: Manuel
skift mellem IKA-blæserne 1+2 og 3+4.
|
| Kommune: Frederikshavn |
Anlægs nr.: 10-1001-01 |
| Vandværk: Tolne v/v |

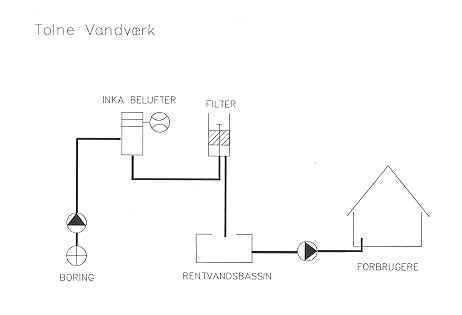

| Skitse af værk:
|
