Vurdering af hygiejniske risici ved håndtering af urent vand i huse

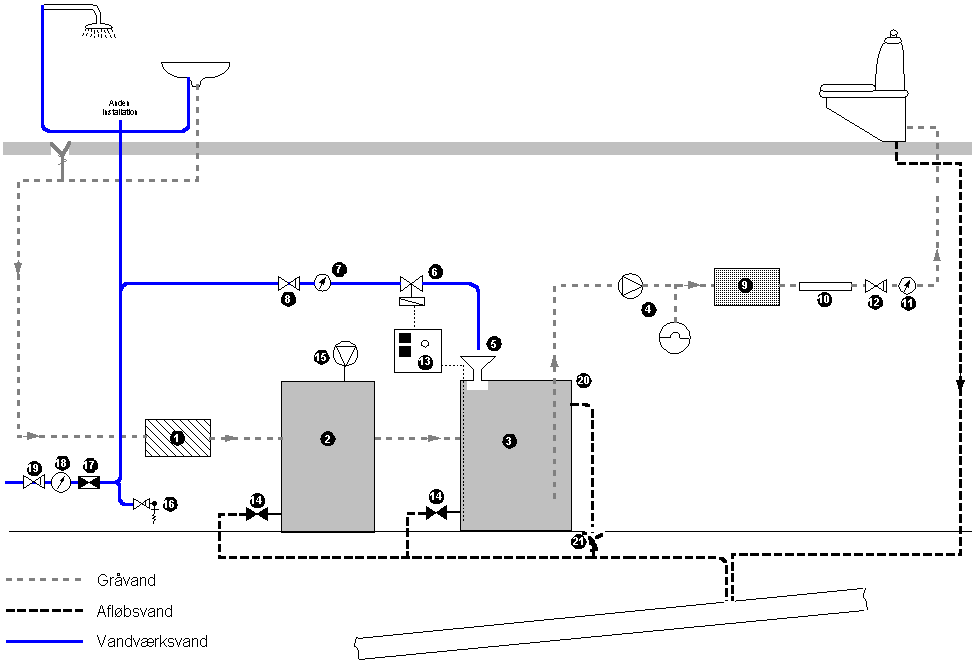

Figur 9.1
Skitse af anlæg til håndtering af gråt spildevand. Principskitsen er taget fra /3/.
vand og gråt spildevand kan registreres. Før vandmåleren er der placeret en kontraventil (12).
Overløb fra tank
I opbevaringstanken er der et overløb (20), hvis vandstanden i tanken skulle stige over en vis højde. Overløbet er koblet til kloak via et luftgab.
  1. Grovfilter
  2. Biofilter
  3. Tank
  4. Pumpe i forbindelse med hydrofor
  5. Luftgab
  6. Magnetventil med niveauføler
  7. Vandmåler på vandværksledning
  8. Kontraventil i forbindelse med vandmåler
  9. Finfilter
  10. UV-desinfektion
  11. Vandmåler på gråvandsledning
  12. Kontraventil i forbindelse med vandmåler
  13. Automatisk styreenhed
  14. Aftapningshane
  15. Luftpumpe
  16. Tapventil
  17. Rørafbryder
  18. Vandmåler på stikledning
  19. Kontraventil i forbindelse med vandmåler på stikledning
  20. Overløb fra tank
  21. Vandlås ved gulvafløb
