Effektiv sløjfning af boringer

3 Valg af metode

3.1 Udvælgelseskriterier

Efter gennemgang af de eksisterende metoder samt ikke afprøvede metoder m.m. vurderes det, at der er behov for et samlet sløjfningskoncept. Til udarbejdelsen af sløjfningskonceptet blev følgende udvælgelseskriterier opstillet:

	Skorstenseffekten skal elimineres på en effektiv måde, så der ikke er mulighed for krydskontaminering.
	Metoden skal give vished om, at boringen ikke længere udgør en trussel mod grundvandet.
	Sløjfningskonceptet skal gennemføres således, at det fremover kan sætte standarden for sløjfninger af boringer.
	De fleste slags boringer uanset materiale skal kunne sløjfes ved benyttelse af konceptet.
	Sløjfningskonceptet skal kunne udføres inden for økonomisk overkomme-lige rammer, så flest mulige boringsejere har mulighed for at benytte den.

3.2 Sløjfningskonceptet

Sløjfningskonceptet skal fremstå som et samlet koncept, hvori der indgår flere delementer. Såfremt sløjfningskonceptet anvendes skal alle delementer indgå i sløjfningen af en boring. Delelementer må ikke fravælges, da det medfører begrebsforvirring hos de forskellige involverede boringsejere, myndigheder, vandforsyninger m.m.. Herved opnås der sikkerhed for, hvad der er foretaget under sløjfningen af boringen.

Sløjfningskonceptet skal bestå af følgende delelementer:

	Dataindsamling.
	Udarbejdelse af sløjfningsstrategi for den pågældende boring.
	Udførelse af sløjfning.
	Kvalitetssikring af sløjfningen.

3.2.1 Dataindsamling

Der udarbejdes en historik for boringen på grundlag af:

	Boreprofil. Såfremt der ikke eksisterer et boreprofil for den pågældende boring, indhentes boreprofiler fra de nærmeste boringer.
	Indhentning af oplysninger om materialer anvendt i boringen, evt. ændringer, reparationsarbejder m.v. der efterfølgende er udført på boringen.
	Besigtigelse af boringen.

3.2.2 Udarbejdelse af sløjfningsstrategi

På baggrund af dataindsamlingen udarbejdes en sløjfningsstrategi, der består af:

	Udvælgelse af det nødvendige antal perforeringsintervaller. Der skal minimum være et perforeringsinterval for hver gennemboret lerlag. Perforeringsintervallet skal som minimum have en længde svarende til tykkelsen af lerlaget og skal placeres ud for lerlaget. Såfremt der er tvivl om lerlagets placering, skal der tages højde for dette ved at øge længden på perforeringsintervallet.
	Oplysninger om den samlede længde af perforeringsintervallerne og oplysningerne fra dataindsamlingen. På baggrund heraf beregnes den mængde grout, der skal til for at forsegle boringen.
	Vurdering af om det er nødvendigt at bruge en packer eller lignende til at sikre, at det nødvendige tryk er tilstede, så grouten kan injiceres ind i annulus og sikre en forsegling af denne. Såfremt der er tvivl anvendes packeren.

3.2.3 Udførelse af sløjfning

Sløjfningsstrategien der benyttes som fremgangsmåde ved sløjfning af boringen består af følgende:

	Boringen bundpejles og dybden registreres.

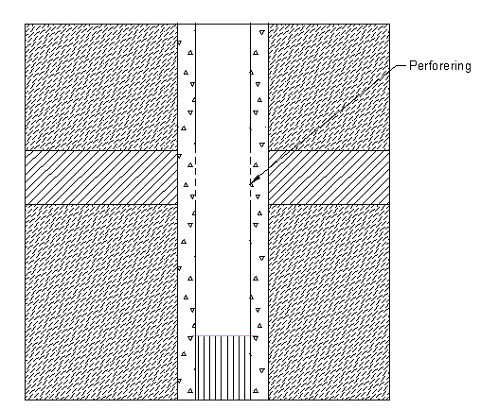

	Forerøret perforeres i de intervaller, der er opgivet i sløjfningsstrategien. Under perforeringen observeres processen nøje. Eventuelle tegn eller lignende noteres. Figur 3.2.3.1 illustrerer en boring, der er perforeret ud for det lerlag, der adskiller 2 sandlag.

Figur 3.2.3.1
Illustrering af et forerør der er perforeret ud for lerlaget.

	Efter perforeringen foretages en kamerainspektion af perforeringerne. Efterfølgende bundpejles boringen igen. Eventuelle ændringer noteres.
	Filteret opfyldes med filtersand og forsegles med et lag bentonitgranulat eller lignende, der har samme egenskaber.
	Groutingudstyr placeres, herunder packer såfremt nødvendigt. Groutinjiceringen skal foregå fra bunden. Grouten må ikke "falde" igennem vandet, da der er mulighed for udvaskning af grouten.
	Injiceringen af grouten udføres, trykudviklingen på groutpumpen registreres løbende, groutens konsistens kontrolleres under processen. Når boringen er fyldt op, trækkes trykslangen langsomt tilbage samtidigt med, at der fortsat pumpes grout ned i boringen. Hvis der benyttes packer fjernes denne først hvorefter groutinjiceringen forsættes indtil boringen er fyldt. Derefter følges ovennævnte procedure for tilbagetrækning af trykslange.

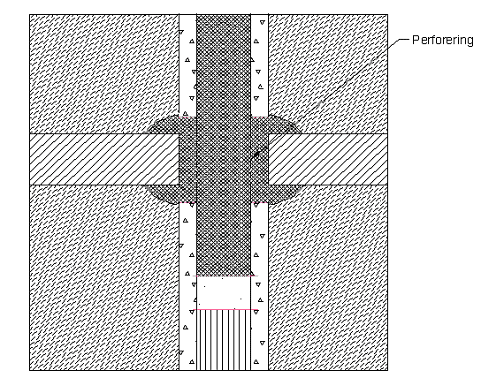

Figur 3.2.3.2
Illustrering af en boring forseglet ved injicering af grout igennem perforeringerne.

3.2.4 Kvalitetssikring af sløjfningen

Der udarbejdes et standarddokument, der angiver de relevante forhold vedrørende sløjfningen af boringen. Dokumentet skal sikre, at boringen er sløjfet, således at den ikke længere udgør en trussel for krydskontaminering af grundvandsmagasiner.

Standarddokumentet skal indehold følgende oplysninger:

	DGU nr., eventuelt boringens lokale betegnelse.
	Boringens udførelsesår, brøndborer og boremetode.
	Boredybde, borediameter, forerørets materiale og dimension.
	Kort beskrivelse af boreprofil, evt. lerspærre, filtersætning m.m..
	Angivelser af perforeringsintervaller.
	Groutens sammensætning og forbrug.
	Navn på udførende firma, boreformand og projektleder.
	Øvrige kommentarer.

Kopier af dokumentet indsendes til kommune, amt og GEUS.
