Diffus jordforurening og kulturlag
10 Testareal G – Bøllingsvej m.fl.
10.1 Historisk redegørelse og arealafgrænsning
Testareal G er et boligområde etableret på 1915-1920, bestående af større murstensvillaer med tegltag og haver. Desuden ses nogle få pudsede og malede huse samt et par baghuse med eternittag. Der er typisk ca. 5 – 20 m til asfaltvej med lokaltrafik (hastighedsbegrænsning på 30 - 50 km/h, afhængig af vejen). Det er kontrolleret, at der ikke forekommer prøvetagningslokaliteter, hvor der er oplysninger eller mistanke om punktkilder /7, 14/.
Under besigtigelsen er der fra en beboer fremkommet oplysninger om, at der indtil 1914 da boligområdet blev etableret, måske har været en tidligere losseplads på området.
Testarealet omfatter ejendomme langs Bøllingsvej, Teglovnsvej, Skolegade og Valdemarsgade og udgør ca. 0,094 km², jf. figur 10.1. Testarealerne F og G er tilstødende områder.
Figur 10.1 Oversigtsareal over testareal G– Bøllingsvej
Overview of test area G – Bøllingsvej
10.2 Prøvetagning og resultaterne
Jordbunden er beskrevet sammen med feltobservationer i forbindelse med prøvetagningen. Prøverne er udtaget i januar og februar 2003. Prøvetagningspunkterne er indtegnet på figur 10.1.
Der er udtaget prøver fra 25 prøvetagningspunkter fordelt på 15 felter.
Jordbunden er hovedsagelig beskrevet som fyld, ler, muldet og sandet. Fyldlaget er kun gennemboret i én af tre boringer til 1 m u. t., hvor der er truffet ler med kalksten i 1 m’s dybde. Terrænkoten varierer fra +52 m DNN til +54,5 m DNN.
Resultaterne for de kemiske analyser er samlet i et Excel regneark på en CD-ROM. En oversigt over resultaterne er gengivet i tabellerne 10.1, 10.2 og 10.6. Resultaterne er behandlet og evalueret i afsnit 10.3, 10.4 og 10.5.
Feltobservationerne har ikke indikeret, at der er andre kilder til jordforurening end de diffuse belastninger fra bymæssige aktiviteter, herunder arealanvendelsen. Der er ikke fundet tegn på lossepladsaffald i fyldlaget.
10.3 Deskriptiv statistik
I tabel 10.1, 10.2 og 10.5 angives en oversigt over analyseresultaterne. I henhold til beskrivelsen i afsnit 2.11 angives kun en gennemsnitsværdi, såfremt 85% af resultaterne er over detektionsgrænsen. Ved beregning af gennemsnit, hvor mindre end 15% af dataene er under detektionsgrænsen, anvendes - hvor intet er påvist - en værdi svarende til det halve af detektionsgrænsen. Gennemsnittet vises, selv om forudsætningen om en normalfordeling ikke nødvendigvis er opfyldt. Ved mindre end 7 data, er der kun vist minimum, medianværdi og maksimum, samt eventuelt gennemsnit. Ved fraktilværdier under detektionsgrænsen anvendes betegnelsen i.p. (ikke påvist).
Tabel 10.1 Oversigt over metalresultater. testareal G - Bøllingsvej (mg/kg TS)
Overview of metal results. Test area - G - Bøllingsvej (mg/kg dw)
Tabel 10.2 Oversigt over resultater - organiske parametre Testareal G – Bøllingsvej (mg/kg TS)
Overview of results – organics. Test area G – Bøllingsvej (mg/kg dw)
Som det ses af tabel 10.1 og 10.2, er der i op til 64% af prøverne konstateret overskridelser af jordkvalitetskriterierne (JKK) for bly og i 24% af prøverne for cadmium. Desuden ses, at indholdet af PAH, herunder benzo(a)pyren (BaP), er højt og overskrider JKK i alle prøver. Forureningen fortsætter til mindst 0,5 m’s dybde. Medianværdien for BaP overskrider afskæringskriteriet (ASK), og flere prøver overskrider ASK for sum af PAH.
Datafordelingen
Af hensyn til forudsætningerne for den efterfølgende statistiske databehandling, er der foretaget forskellige tests til at vurdere, hvorvidt resultaterne for de forurenede prøver er normalfordelte. En mere detaljeret beskrivelse af teknikker til vurdering af datafordelingen er angivet i afsnit 2.11 og bilag A.
I tabel 10.3 angives en oversigt over de statistiske analyser af fordelingerne. Resultaterne for bly, kobber, kviksølv og BaP fra 10 cm’s dybde er ikke normalfordelte, mens de andre parametre og prøver fra 30 cm’s dybde (kun få prøver) er tilnærmelsesvis normalfordelte, hvorfor der ved sammenligning af medianværdier fra forskellige dybder anvendes en Wilcoxon Rank Sum test.
| Dybde, m |
Antal observationer |
Shapiro-Wilk p-værdi |
Topstejlhed (Kurtosis)* |
Skævhed (Skewness)* |
|
| Bly | 0,1 | 25 | 0,000008 | 3,72 | 2,1 |
| 0,3 | 9 | 0,82 | 0,69 | 0,63 | |
| Cadmium | 0,1 | 25 | 0,70 | -0,35 | 0,24 |
| 0,3 | 7 | 0,67 | -0,93 | 0,1 | |
| Kobber | 0,1 | 25 | 0,000009 | 11,18 | 2,89 |
| 0,3 | 7 | 0,19 | -1,23 | 0,54 | |
| Kviksølv | 0,1 | 11 | 0,000002 | 10,73 | 3,26 |
| Zink | 0,1 | 25 | 0,3912 | 0,28 | 0,51 |
| 0,3 | 7 | 0,35 | 1,86 | 1,1 | |
| BaP | 0,1 | 25 | 0,000000005 | 17,67 | 4,1 |
| 0,3 | 7 | 0,49 | -0,88 | 0,58 | |
| * | for en normalfordeling er værdien 0 |
| Signifikant (p<0,05). Nulhypotesen forkastes. Fordelingen er ikke en normalfordeling |
Tabel 10.3 Oversigt over den statistiske analyse af fordelingerne. Testareal G – Bøllingsvej
Overview of the statistical analysis. Test area G - Bøllingsvej
Korrelation imellem parametre
I tabel 10.4 vises Pearsons korrelation imellem flere af parametrene i 2 - 10 cm’s dybde. Bemærk, at beregningen af korrelationen forudsætter, at dataene er normalfordelte. For flere af parametrene er dette ikke opfyldt. Der er god korrelation imellem BaP og sum af PAH, se også afsnit 15.5. I tabel 10.4 ses ingen eller kun tvivlsom korrelation imellem de fleste parametre, herunder organisk indhold (glødetab).
| Glødetab | Pb | Cd | Cu | Hg | Zn | BaP | PAH | |
| Glødetab | 1,00 | |||||||
| Pb | 0,02 | 1,00 | ||||||
| Cd | -0,04 | 0,33 | 1,00 | |||||
| Cu | 0,28 | 0,27 | 0,6 | 1,00 | ||||
| Hg | -0,46 | -0,25 | -0,45 | -0,17 | 1,00 | |||
| Zn | -0,27 | 0,45 | 0,55 | 0,27 | -0,14 | 1,00 | ||
| BaP | 0,0 | 0,15 | -0,01 | 0,04 | -0,08 | -0,04 | 1,00 | |
| PAH | -0,14 | 0,15 | -0,01 | 0,04 | -0,09 | -0,03 | 1,00 | 1,00 |
| - ikke beregnet | |||
| Positiv værdi (begge parametre vokser) | Negativ værdi (én parameter aftager, én vokser) | ||
| > 0,87 | God korrelation | 0,5 - 0,71 | Tvivlsom korrelation |
| 0,71 - 0,87 | Rimelig korrelation | < 0,5 | Ingen korrelation |
Tabel 10.4 Korrelation imellem organisk indhold, Pb, Cd, Cu, Hg, Zn, BaP og PAH i 10 cm’s dybde
Correlation between organic content, Pb, Cd, Cu, Hg, Zn, BaP and PAH in 10 cm’s depth
Arsen
Arsen ligger omkring baggrundsniveauet for landområder (3 – 4 mg/kg TS, jf. tabel 2.1). Ingen prøver overskrider JKK.
Bly
Blyniveauet er væsentlig højere end baggrundsniveauet for landområder (10 – 12 mg/kg TS, jf. tabel 2.1). Som det fremgår af tabel 10.1 og figur 10.2, overskrides JKK i de fleste prøver i alle dybder. Blydata er ikke normalfordelte, og koncentrationsniveauerne i de fire forskellige dybder er sammenlignet ved en Wilcoxon Rank test. Koncentrationsniveauet 0,1, 0,3 og 0,55 m u. t. er sammenlignelig, men er forskelligt fra koncentrationsniveau i 1,05 m u. t. ved et signifikansniveau (p) på 0,05, jf. tabel 10.5. Dog er der kun målt på få prøver.
Tabel 10.5 Wilcoxon rank test for Pb i forskellige dybder
Wilcoxon Rank test for Pb in different depths
På figur 10.2 ses en tendens til, at blyindholdet falder i 1 m’s dybde, dog er der kun målt i få punkter.

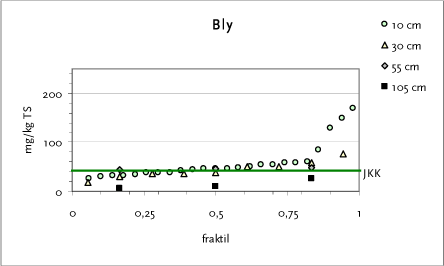

Figur 10.2 Fraktilplot for bly – Testareal G – Bøllingsvej
Quantile plot for lead – Test area G – Bøllingsvej
Cadmium
JKK er overskredet i ca. 50% af jordprøverne, og koncentrationsniveauet ligger over baggrundsniveauet for landområder (0,13-0,22 mg/kg TS) jf. tabel 2.1. Der er tilsyneladende ingen tendens til ændringer i dybden, jf. figur 10.3. DMU har tidligere konstateret regionale forskelle i tungmetalniveauerne og et højere cadmiumniveau er observeret i Ringsted-området /21,22/. I øvelsesterrænet på Ringsted Kaserne, se figur 10.1, er der tidligere fundet et forhøjet niveau med cadmium. Der er fundet en middelværdi på 0,56 mg Cd/kg TS (79 prøver) på øvelsesterrænet og 0,93 mg Cd/kg TS på et referenceområde på en nærliggende mark. Der er desuden ved undersøgelsen på Ringsted Kaserne konstateret en tendens til stigende Cd-koncentrationer ved højere jord-pH-værdier (pH 7-8) /23/, se afsnit 15.5. I testareal G er der målt pH-værdier på 7,3 – 8,5, med en median på 8,0.

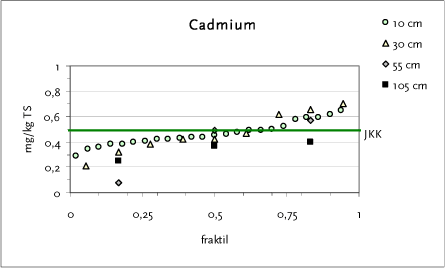

Figur 10.3 Fraktilplot for cadmium – Testareal G – Bøllingsvej
Quantile plot for cadmium – Test area G – Bøllingsvej
Chrom
Chromniveauet er omkring 8 – 12 mg/kg TS, hvilket svarer til baggrundsniveauet for landområder (6,4 -17 mg/kg TS, jf. tabel 2.1). Ingen jordprøver overskrider JKK.
Kobber
Kobberniveauet er højere end baggrundsniveauet for landområder (5,6-9 mg/kg TS, jf. tabel 2.1), men ingen jordprøver overskrider JKK. Der ses lavere værdier i henholdsvis 30 og 55 cm’s dybde, jf. figur 10.4.

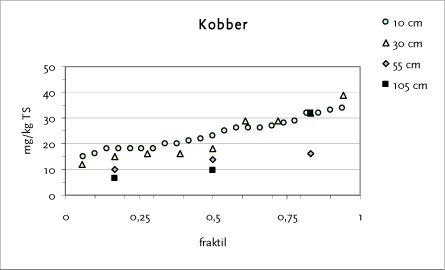

Figur 10.4 Fraktilplot for kobber – Testareal G – Bøllingsvej
Quantile plot for copper – Test area G - Bøllingsvej
Kviksølv
Kviksølvniveauet er relativt lavt, men højere end baggrundsniveauet for landområder (0,03 - 0,06 mg/kg TS, jf. tabel 2.1). Ingen jordprøver overskrider JKK, jf. tabel 10.1.
Nikkel
Nikkelniveauet er omkring 8 mg/kg TS, hvilket svarer til baggrundsniveauet for landområder (2,9 -9,6 mg/kg TS, jf. tabel 2.1). Ingen jordprøver overskrider JKK.
Zink
Zinkniveauet er væsentligt højere end baggrundsniveauet for landområder (18 - 45 mg/kg TS, jf. tabel 2.1). Som det fremgår af tabel 10.1 og figur 10.5, er Zn-indholdet i alle prøver mindre end JKK. Zinkdata er ikke normalfordelt, og koncentrationsniveauerne i de fire dybder er sammenlignet ved en Wilcoxon rank test. Forskellen mellem niveauerne er kun signifikant i 0,3 og 0,55 m u. t. (der er dog kun få værdier og stor spredning) ved et signifikansniveau (p) på 0,05, jf. tabel 10.6.
| Nulhypotesen: Fordelingen er den samme | Wilcoxon rank test |
| Zn data sammenlignes i følgende to dybder, m | P-værdi |
| 0,1 og 0,3 m | 0,266 |
| 0,3 og 0,55 m | 0,013 |
| 0,1 og 0,55 m | 0,149 |
| 0,1 og 1,05 m | 0,167 |
| Signifikant ved en en-halet test (p<0,05). Nulhypotesen forkastes. Fordeling 1 er højere end fordeling 2. |
Tabel 10.6 Wilcoxon rank test for Zn i forskellige dybder
Wilcoxon Rank test for Zn in different depths
Figur 10.5 indikerer derimod en faldende tendens med dybden.

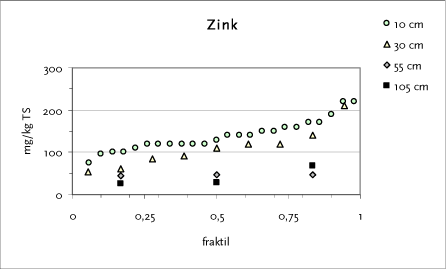

Figur 10.5 Fraktilplot for zink – Testareal G – Bøllingsvej
Quantile plot for zinc – Test area G – Bøllingsvej
Totalkulbrinter
Som det fremgår af tabel 10.2, ses mindre overskridelser af JKK, og medianværdien er 96 mg/kg TS. De forurenede prøver er beskrevet som indeholdende kulbrinter med et kogepunktsinterval som tjære/asfalt. Ingen af prøverne har vist udslag ved måling med en Photoionisationsdetektor, som måler flygtige kulbrinter.
PAH
Som det fremgår af tabel 10.2 og figur 10.6, overskrider BaP JKK i alle prøverne. Indholdet af BaP, DiBahA og sum af PAH er direkte korreleret, jf. tabel 10.4 og afsnit 15.5. De høje værdier er fundet i forskellige felter. Det er i figur 10.6 tydeligt at der er tale om en to-toppet fordeling - én top med værdier omkring 1,1 mg/kg og én top med høje værdier og stor spredning.
BaP-dataene er ikke normalfordelte, og koncentrationsniveauerne i de fire dybder er sammenlignet ved Wilcoxon Rank Sum test. BaP-koncentrationerne ligger på samme niveau i henholdsvis 10 og 30 cm’s dybde, mens de er signifikant lavere (p<=0,05) i 55 og 105 cm’s dybde, jf. tabel 10.7.
| Nulhypotesen: Fordelingen er den samme | Wilcoxon Rank Sum test |
| BaP data sammenlignes i følgende to dybder, m | P-værdi |
| 0,1 og 0,3 m | 0,129 |
| 0,3 og 0,55 m | 0,021 |
| 0,1 og 0,55 m | 0,011 |
| 0,1 og 1,05 m | 0,011 |
| Signifikant ved en en-halet test (p<0,05). Nulhypotesen forkastes. Fordeling 1 er højere end fordeling 2. |
Tabel 10.7 Wilcoxon Rank test for BaP i forskellige dybder
Wilcoxon Rank test for BaP in different depths

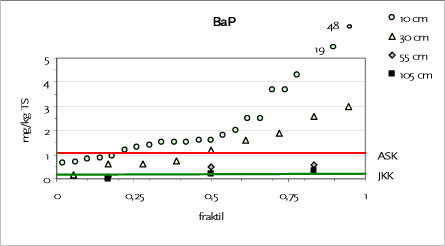

Figur 10.6 Fraktilplot for BaP – Testareal G – Bøllingsvej
Quantile plot for BaP – Test area G - Bøllingsvej
Andre bemærkninger
De høje målinger for BaP er fundet i flere forskellige felter.
| Parameter | Dybde | Antal data |
min | Fraktiler | max | gns. | JKK | % >JKK | ASK | % >ASK | ||||
| m | 0,1 | 0,25 | 0,5 | 0,75 | 0,9 | |||||||||
| PAH | ||||||||||||||
| BaP, mg/kg TS | 0,1 | 6 | 0,66 | 0,68 | 0,75 | 0,91 | 1,3 | 1,7 | 2,0 | 1,1 | 0,1 | 100 | 1 | |
| Sum af 7 MST, mg/kg TS | 0,1 | 6 | 2,9 | 3,6 | 4,4 | 5,3 | 7,7 | 9,5 | 10 | 6,1 | 1,5 | 100 | 15 | |
| Sum af 16 EPA, mg/kg TS | 0,1 | 6 | 5,6 | 7,1 | 9,2 | 11 | 16 | 20 | 21 | 13 | ||||
| PCB | ||||||||||||||
| Sum af PCB, µg/kg TS | 0,1 | 2 | i.p. | 34 | 71 | (20)*** | 50 | |||||||
| Phthalater | ||||||||||||||
| DEHP, µg/kg TS | 0,1 | 2 | i.p | 150 | 25.000 | |||||||||
| Sum af Phthalater, µg/kg TS | 0,1 | 2 | 77 | 110 | 150 | 250.000 | ||||||||
| Pesticider | ||||||||||||||
| Sum af pesticider, mg/kg TS | 0,1 | 2 | i.p. | 0,02 | 0,3 | 0,1/0,5‡ | ||||||||
| Dioxiner | ||||||||||||||
| Sum af PCDF, ng/kg TS | 0,1 | 2 | 67 | 100 | 140 | |||||||||
| Sum af PCDD, ng/kg TS | 0,1 | 2 | 190 | 460 | 720 | |||||||||
| ITE(NATO/CCMS) ng/kg TS* | 0,1 | 2 | 2,9 | 6,5 | 10 | (40)** | ||||||||
| * | ITE (NATO/CCMS) betyder internationale toksicitetsækvivalenter som defineret af NATO/CCMS. |
| ** | Tyskland, baggrundsniveau 5 ng/kg TS ITE (NATO/CCMS), grænseniveau ved dyrkning af afgrøder 40 ng/kg TS ITE (NATO/CCMS)/25,26,28/ |
| *** | Holland /26/ |
| ‡ | DK: Parathion 0,1 mg /kg TS, DDT+ DDE 0,5 mg/kg TS /18/. |
| i.p.: | ikke påvist gns.: gennemsnit |
| Overskridelse af JKK – Jordkvalitetskriteriet /18/. | |
| Overskridelse af ASK – Afskæringskriteriet /18/. |
Tabel 10.5 Oversigt over resultater - øvrige organiske forureninger. testareal G - Bøllingsvej
Overview of results - other organic parameters. Test area G - Bøllingsvej
Som det ses af tabel 10.5, viser analyserne for et udvidet antal PAH nogenlunde samme forureningsniveau som i tabel 10.2. Analyserne anvendes til at vurdere PAH-sammensætningen, jf. tabel 10.6.
Der er fundet PCB i én af de to analyserede prøver, og et lavt indhold af phthalater. Der er fundet et mindre indhold af DDD og DDE (nedbrydningsprodukt af DDT) i én af to prøver.
Dioxinindholdet, målt som internationale toksicitetsækvivalenter, defineret af NATO/CCMS – ITE (NATO/CCMS), er lavt, svarende til det tyske baggrundsniveau for landbrugsjord (omkring 1- 5 ng I-TEQ/kg TS) /25/.
PAH- og dioxinsammensætning
I tabel 10.6 er der beregnet er række forhold mellem udvalgte enkeltparametre, som indgår i PAH- og dioxinsammensætningen. Disse forhold er anvendt til at vurdere, om forureningen har forskellig karakter (sammensætning) i forskellige byområder, se afsnit 15.3.
| Parameter | Dybde | Antal data |
min | Fraktiler | max | Gns. | ||||
| m | 0,1 | 0,25 | 0,5 | 0,75 | 0,9 | |||||
| Forhold mellem udvalgte PAH | ||||||||||
| Forhold BaP/Sum af 7 MST | 0,1 | 6 | 0,16 | 0,17 | 0,23 | 0,18 | ||||
| Forhold DiBahA/Sum af 7 MST | 0,1 | 6 | 0,02 | 0,03 | 0,04 | 0,03 | ||||
| Forhold B(ghi)P/BaP | 0,1 | 6 | 0,42 | 0,69 | 0,86 | 0,69 | ||||
| Forhold Coronen/BaP | 0,1 | 6 | 0,06 | 0,08 | 0,14 | 0,09 | ||||
| Forhold sum af alkylphen./phen. | 0,1 | 6 | 0,03 | 0,04 | 0,18 | 0,07 | ||||
| Forhold Reten/DiBahA | 0,1 | 6 | 0,02 | 0,08 | 4,50 | 0,81 | ||||
| Dioxiner | ||||||||||
| Forhold PCDF/PCDF | 0,1 | 2 | 0,19 | 0,28 | 0,36 | 0,28 | ||||
gns.: gennemsnit
Tabel 10.6 Vurdering af PAH- og dioxinsammensætning. testareal G - Bøllingsvej
Assessment of PAH composition. Test area G - Bøllingsvej
10.4 Geostatistisk vurdering
Den geostatistiske analyse omfatter parametrene bly, cadmium, kobber, zink, benzo(a)pyren (BaP), dibenz(a,h)anthracen (DiBahA) og sum af PAH i 0,1 m u. t. Foruden de 25 prøvepunkter i testareal G (Bøllingsvej, Teglovnsvej, Skolegade og Valdemarsgade) omfatter analysen omfatter 15 punkter i testareal F (Sct. Knudsgade). De to områder er sammenhængende, jf. figur2.3.
Q-Q-plottene for de logaritmisk transformerede værdier for de syv parametre er vist i figur 10.7. Resultaterne af Shapiro Wilk test er vist i tabel 10.7. Fordelingen af værdierne for bly, kobber BaP, DiBahA og sum af PAH er alle signifikant forskellige fra en normalfordeling (p=<0,01). Afvigelsen for PAH skyldes to prøvepunkter (B1017 og B1024) med ekstreme værdier (sum af PAH på henholdsvis 320 og 130 mg/kg TS) som antages at være punktkilder. De to prøvepunkter vurderes at repræsentere såkaldte hot-spots og er derfor udeladt af den resterende del af analysen.
| Dybde, m |
Shapiro-Wilk(p) | |
| Bly | 0,1 | 0,008 |
| Cadmium | 0,1 | 0,69 |
| Kobber | 0,1 | 0,02 |
| Zink | 0,1 | 0,61 |
| Benzo(a)pyren | 0,1 | 0,006 |
| Bly* | 0,1 | 0,64* |
| Benzo(a)pyren* | 0,1 | 0,39* |
| Dibenz(a,h)anthracen* | 0,1 | 0,26* |
| Sum af PAH* | 0,1 | 0,18* |
| * | Afvigende punkter (outliers) er udeladt af estimatet. |
| Signifikant (p<0,05). Nulhypotesen forkastes. Fordelingen er ikke en normalfordeling |
Tabel 10.7 Shapiro-Wilk test-udfald for logaritmetransformerede data
Shapiro Wilk test for log transformed data
Q-Q-plottet for bly viser et afvigende forløb i den øvre ende. Dette skyldes høje koncentrationer i B1015-B1018. Disse værdier er beliggende inden for kort afstand og kan repræsentere en punktkilde, men kan imidlertid ikke kategoriseres som afvigende punkter.

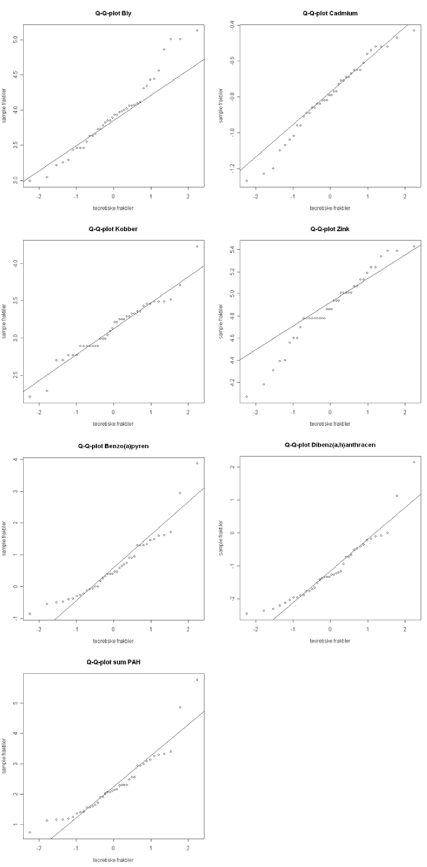

Figur 10.7 Q-Q-plot for Pb, Cd, Cu, Zn, BaP, dibenz(ah)anthracen og PAH
Q-Q plot for Pb, Cd, Cu, Zn, BaP, dibenz(ah)anthracene and PAH

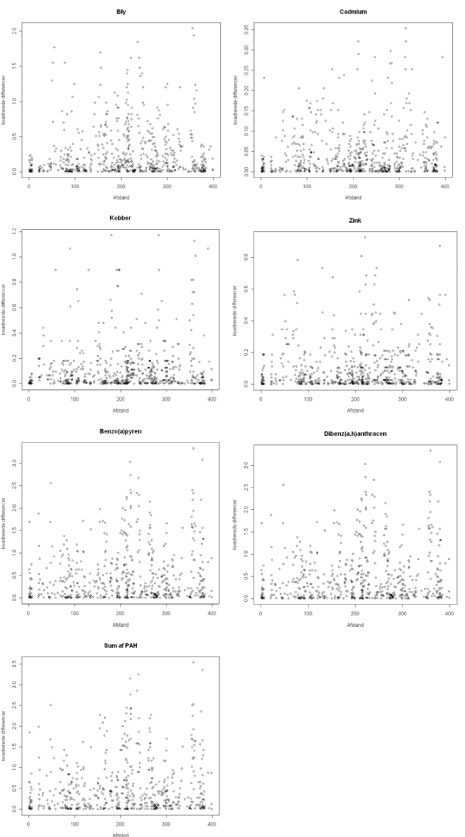

Figur 10.8 Scatterplot af afstand versus kvadrerede differencer imellem de logaritmetransformerede værdier for parvise prøvepunkter
Scatter plot of distance and squared differences between log transformed pair wise data
Figur 10.9 Semivariogrammer og krydsvariogrammer for Pb, Cd, Cu, Zn, BaP, dibenz(ah)anthracen og PAH
Semivariograms and cross variograms for Pb, Cd, Cu, Zn, BaP, dibenz(ah)anthracene and PAH

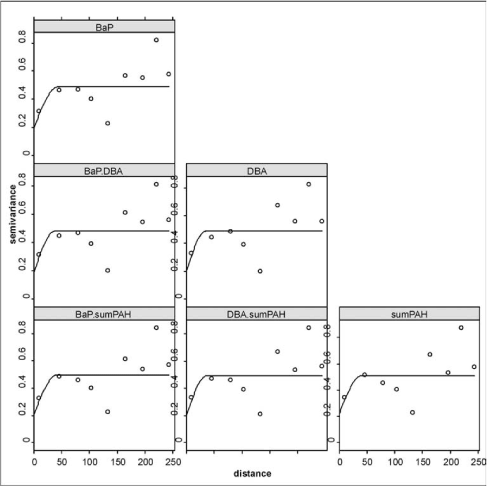

Figur 10.10 Semivariogrammer og krydsvariogrammer for BaP, dibenz(a,h)anthracen (DBA) og PAH
Semivariograms and cross variograms for BaP, dibenz(a,h)anthracene (DBA) and sum of PAH
I figur 10.8 er et scatterplot af afstanden versus de kvadrerede differencer imellem parvise prøvepunkter inden for en afstand af 400 m vist. Spearmans Rank korrelationen for afstanden og differencer er signifikant for PAH (p=<0,05).
Semivariogrammer og krydssemivariogrammer for de syv parametre er vist i figur 10.9. Den spatielle relation imellem prøvepunkterne er ikke entydig for bly, og især ikke for cadmium. For bly er der reelt kun tre estimerede semivarianser inden for det estimerede range, som ikke entydigt viser en voksende relation. For cadmium kan en sådan relation slet ikke defineres.
Den antydede spatielle relation for PAH i figur 10.10 kan også forekomme mistænksom. Der er i figur 10.10 fokuseret på PAH inden for afstandsintervallet fra 0 - 250 m, med i alt 8 lags. Antallet af prøvepar i hvert lag er henholdsvis 78, 44, 86, 52, 86, 98, 144 og 34. Det må konkluderes, at en evt. spatiel relation imellem prøvepunkterne findes på en anden geografisk skala end den, der her er undersøgt.
Koncentrationsniveauer og konfidensintervaller for cadmium, benzo(a)pyren, dibenz(a,h)anthracen og sum af PAH er på basis af de normalfordelte logaritmisk transformerede parameterværdier i nedenstående tabel 10.8 (eksklusiv data fra testareal F - Sct. Knudsgade og de to afvigende punkter 1024 og 1017) estimeret under ét.
Hvis der antages at de afvigende blykoncentrationer i B1015-B1018 er et hotspot og disse udelades fra beregning er blydata tilnærmelsesvis lognormalfordelte og blykoncentrationen i testarealet kan også estimeres.
| Dybde, m |
Estimat mg/kg TS |
95% konfidensinterval mg/kg TS |
Sandsynlighed for at niveauerne i området
er større end JKK >JKK |
Sandsynlighed for at niveauerne i området
er mindre end ASK <ASK |
|
| Bly | 0,1 | 44 | 39 - 59 | 0,64 | 1,00 |
| Cadmium. | 0,1 | 0,45 | 0,41 – 0,56 | 0,31 | 1,00 |
| Benzo(a)pyren | 0,1 | 1,7 | 1,3– 3,2 | 1,00 | 0,22 |
| Dibenz(a,h)anthracen | 0,1 | 0,29 | 0,22 – 0,56 | 0,95 | 0,97 |
| Sum af PAH | 0,1 | 8,9 | 6,6 – 18 | 1,00 | 0,78 |
Tabel 10.8 Estimat og 95% konfidensinterval samt sandsynlighed for forureningsniveauerne i området i forhold til JKK og ASK. Testareal G - Bøllingsvej
Estimate and 95 % confidence limits for concentrations as well as estimate for probability that the area has a concentration level higher than soil quality and lower than the soil intervention limit. Test area G - Bøllingsvej
I figur 10.11 og 10.12 vises kort over de aktuelle målinger for henholdsvis bly og BaP i 0,1 m’s dybde.
Figur 10.11 Kort over Blymålinger i 0,1 m’s dybde. testareal G - Bøllingsvej
Map of lead levels in 0.1 m’s depth. Test area G - Bøllingsvej
Figur 10.12 Kort over BaP målinger i 0,1 m’s dybde. testareal G - Bøllingsvej
Map of BaP levels in 0.1 m’s depth. Test area G – Bøllingsvej
10.5 Konklusion vedrørende databehandling
I figur 10.13 opsummeres databehandlingen, jf. flowdiagram i figur 2.9.

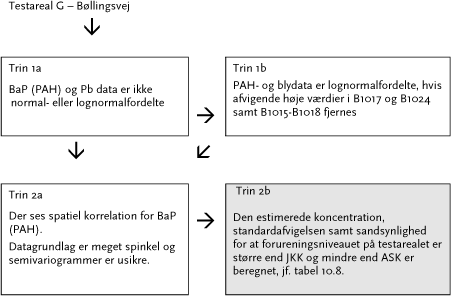

Figur 10.13 Sammenfatning over databehandling Testareal G – Bøllingsvej
Summary concerning data treatment Test area G – Bøllingsvej
