Diffus jordforurening og kulturlag

14 Tidligere undersøgelser

14.1 Østerbro

Østerbro var området uden for København, hvor datidens rigmænd igennem tiden havde opført villaer med haver. Helt frem til midten af 1800-tallet var størstedelen af Østerbro dog ubebygget /4/.

Fra 1860 er der i det indre Østerbro etableret boligbebyggelse i form af etageejendomme og denne er fortsat op gennem 1920’erne og 1930’erne /4/. Østerbro er desuden præget af industriudvikling, både i form af større industrivirksomheder i industrikvarterer, og som baggårdsvirksomheder i områder med boligbebyggelse.

I 1998 fortog Københavns Kommune en undersøgelse af diffus jordforurening på Østerbro /34/. Prøverne er udtaget i et net på ca. 100 m x 100 m og området omfatter et areal på 1 km². Der er udtaget 138 prøver svarende til en tæthed på 138 pkt./km². Data for bly og PAH fra denne undersøgelse er tidligere behandlet ved geostatistisk analyse i /3, 35/.

Tungmetallerne er analyseret ved ICP-metoden og PAH ved GC-MS-SIM. Prøverne er udtaget med håndbor eller karteringsspyd som et sammenstik af 5 enkeltprøver 0,1 og 0,5 m u. t., udført inden for et område på ca. 1 m².

Deskriptiv statistik for tungmetaller og PAH

I tabel 14.1 og 14.2 angives en oversigt over analyseresultaterne. I henhold til beskrivelsen i afsnit 2.11 angives kun en gennemsnitsværdi, såfremt 85% af resultaterne er over detektionsgrænsen. Ved beregning af gennemsnit, hvor mindre end 15% af dataene er under detektionsgrænsen, anvendes - hvor intet er påvist - en værdi svarende til det halve af detektionsgrænsen. Gennemsnittet vises, selv om forudsætningen om en normalfordeling ikke nødvendigvis er opfyldt. Ved mindre end 7 data er der kun vist minimum, medianværdi og maksimum, samt eventuelt gennemsnit. Ved fraktilværdier under detektionsgrænsen anvendes betegnelsen i.p. (ikke påvist).

Tabel 14.1 Oversigt over resultater - metaller. Østerbro (mg/kg TS)
Overview of results – metals Østerbro (mg/kg dw)

Tabel 14.2 Oversigt over resultater - organiske parametre. Østerbro (mg/kg TS).
Overview of results – organics Østerbro (mg/kg dw).

Som det ses af tabel 14.1 og 14.2, er der konstateret overskridelser af jordkvalitetskriterierne (JKK) for bly og PAH, herunder benzo(a)pyren (BaP) i mere end 50% af prøverne (se 0,5 fraktil – medianværdi). Forureningen ses både 0,1 m u. t. og 0,5 m u. t.

Datafordelingen

Af hensyn til forudsætningerne for den efterfølgende statistiske databehandling, er der foretaget forskellige tests for at vurdere, hvorvidt resultaterne for de forurenede prøver er normalfordelte. En mere detaljeret beskrivelse af teknikker til vurdering af datafordelinger er angivet i afsnit 2.11 og bilag A.

I tabel 14.3 angives en oversigt over den statistiske analyse af fordelingen. Fordelingen er også vurderet ud fra Q-Q normal plots, som ikke er vist her. Dataene er ikke normalfordelte, hvilket også ses af værdierne for topstejlhed og skævhed jf. tabel 14.3.

* en normalfordeling har en værdi på 0

Tabel 14.3 Oversigt over den statistiske analyse af fordelinger. Østerbro
Overview of the statistical analysis. Østerbro

Korrelation imellem parametre

I tabel 14.4 vises korrelation imellem flere af parametrene for prøver fra 0,1 m u. t. Bemærk, at beregningen af Pearsons korrelation forudsætter, at dataene er normalfordelte. Denne er ikke opfyldt for flere af parametrene, og det er derfor muligt at en sammenligning af de logaritme-transformerede data vil vise en bedre sammenhæng, jf. bilag A.

Der ses kun tvivlsom korrelation imellem de fleste af parametrene.

Tabel 14.4 Korrelation imellem Pb, Cd, Cu, Zn, BaP og PAH i 10 cm’s dybde
Correlation between Pb, Cd, Cu, Zn, BaP and PAH in 10 cm’s depth

Bly

Blyniveauet er væsentligt højere end baggrundsniveauet for landområder (10 – 12 mg/kg TS, jf. tabel 2.1). Som det fremgår af tabel 14.1 og figur 14.1, overskrides JKK i mere end 50% af prøverne, og der ses ingen tendens til at blyindholdet falder i 0,5 m’s dybde. En Wilcoxon Rank Sum test (p= 0,021) viser derimod, at blyniveauet i 0,1 m’s dybde er signifikant højere end blyniveauet i 0,5 m’s dybde.

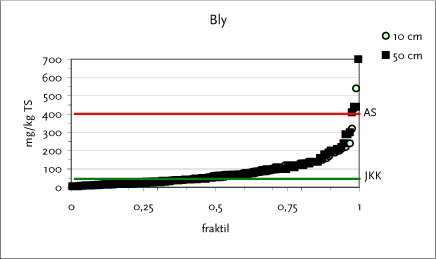

Figur 14.1 Fraktilplot for bly – Østerbro
Quantile plot for lead – Østerbro

Cadmium

Koncentrationsniveauet ligger over baggrundsniveauet for landområder (0,13-0,22 mg/kg TS, jf. tabel 2.1), og JKK er overskredet i ca. 25% af prøverne. En Wilcoxon Rank Sum test (p= 0,006) viser at koncentrationerne er lavere i 0,5 m’s dybde end i 0,1 m’s dybde. Tendensen kan ses i figur 14.2.

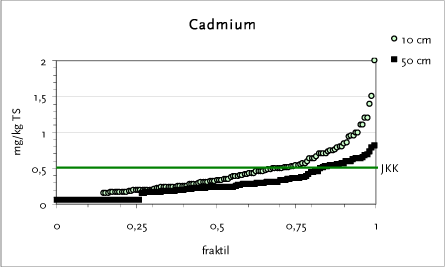

Figur 14.2 Fraktilplot for Cadmium – Østerbro
Quantile plot for cadmium – Østerbro

Kobber

Kobberniveauet er væsentligt højere end baggrundsniveauet for landområder (5,6 - 9 mg/kg TS, jf. tabel 2.1), men ingen jordprøver overskrider JKK. Der er ingen signifikante (Wilcoxon Rank Sum test, p=0,29) forskelle i koncentrationsniveauer i 0,1 og 0,5 m’s dybde, jf. figur 14.3.

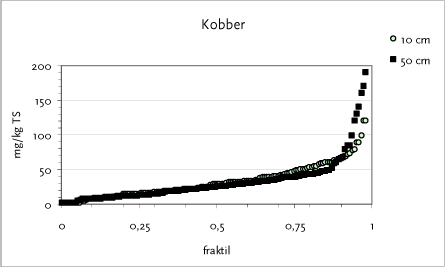

Figur 14.3 Fraktilplot for Kobber – Østerbro
Quantile plot for copper – Østerbro

Kviksølv

For ca. 50 % af prøverne er kviksølvniveauet på samme niveau som baggrundsniveauet for landområder (0,03 - 0,06 mg/kg TS, jf. tabel 2.1). Resten ligger på et lidt højere niveau. Der er kun målt overskridelser af JKK i en enkelt prøve, jf. figur 14.4. Der ses kun en svaj tendens til højere koncentrationer i dybden, jf. figur 14.4.

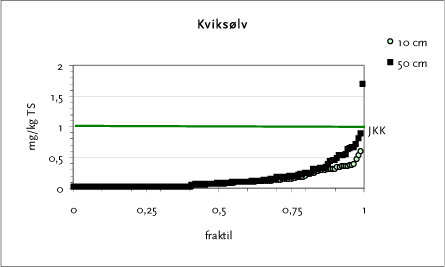

Figur 14.4 Fraktilplot for Kviksølv – Østerbro
Quantile plot for mercury – Østerbro

Zink

Zinkniveauet er højere end baggrundsniveauet for landområder (18 - 45 mg/kg TS, jf. tabel 2.1). Som det fremgår af tabel 14.1 og figur 14.5, ses ingen væsentlig overskridelse af JKK. En Wilcoxon Rank Sum test (p= 0,001) viser at koncentrationerne er lavere i 0,5 m’s dybde end 0,1 m’s dybde. Tendensen kan ses i figur 14.5.

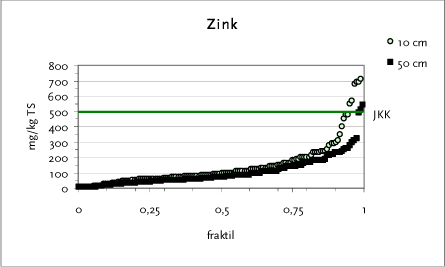

Figur 14.5 Fraktilplot for Zink – Østerbro
Quantile plot for zinc – Østerbro

PAH

Som det fremgår af tabel 14.2 og figur 14.6, overskrider BaP JKK i flere af prøverne. Indholdet af BaP og sum af PAH er direkte korreleret, jf. tabel 14.4 og afsnit 15.5. Der er ingen signifikante (Wilcoxon Rank Sum test, p=0,086) forskelle i koncentrationsniveauet i 0,1 og 0,5 m’s dybde, jf. figur 14.6.

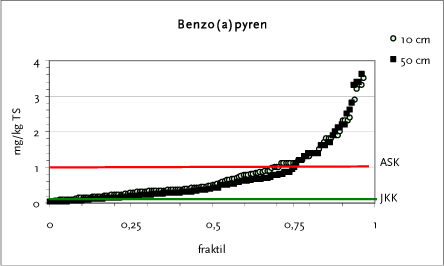

Figur 14.6 Fraktilplot for BaP – Østerbro
Quantile plot for benzo(a)pyren – Østerbro

Andre bemærkninger

De anviste fraktilplots kan kun illustrere nogle få overordnede tendenser, da dataene ikke er opdelt på mindre delområder. Desuden kan der ved de individuelle målepunkter være faldende eller stigende koncentrationer med dybden.

Geostatistik

De tidligere geostatistiske analyser beskrevet i /3/ og /35/ har kun kunnet lade sig gennemføre, fordi der i forbindelse med fase 1af nærværende projekt /2/ er udtaget yderligere prøver med kort indbyrdes afstand i to områder. Uden disse målinger ville man ikke have kunnet bestemme "nugget" og "range" for semivariogrammet og dermed beskrive det spatielle forhold imellem punkterne.

Imidlertid er der fortsat for få data med kort indbyrdes afstand. Den matematiske model, der er valgt til beskrivelse af det eksperimentelle semivariogram, er dermed meget følsom over for de få prøvepar med kort lagafstande, dvs. der kan fås forskellige resultater for range, sill og nugget.

Med forbehold for den mangelfulde datatæthed er der foretaget en beregning af sandsynlighed for, om koncentrationen i en jordprøve udtaget et givet sted er større end JKK eller mindre end ASK, jf. bilag C.

14.2 Brønshøj

Brønshøj og Husum var indtil ca. 1901 landbrugsområder, men fra 1901 er der opført boligbebyggelse. Mange af de store boligkvarterer blev dog først opført i 1940’erne og 1950’erne /4/.

Boligområderne i disse forstæder er præget af etagebebyggelse og villakvarterer. Industriområder er for de flestes vedkommende lokaliseret i særskilte områder væk fra boligbebyggelse.

I 1998 foretog Københavns Kommune en undersøgelse af diffus jordforurening i Brønshøj og Husum /36/, hvor der er anvendt samme strategi som for Østerbro (jf. afsnit 14.1). Prøverne er udtaget i net på ca. 100 m x 100 m over et areal på 0,95 km². Der er udtaget 106 prøver, svarende til en tæthed på 110 pkt. /km². Tungmetallerne er analyseret ved ICP-metoden og PAH ved GC-MS-SIM. Prøverne er med håndbor eller karteringsspyd udtaget som et sammenstik af 5 enkeltprøver inden for et område på ca. 1m² 0,1 og 0,5 m u. t.

Deskriptiv statistik for tungmetaller og PAH

I tabel 14.5 og 14.6 angives en oversigt over resultaterne. I henhold til beskrivelsen i afsnit 2.11 angives kun en gennemsnitsværdi, såfremt 85% af resultaterne er over detektionsgrænsen. Ved beregning af gennemsnit, hvor mindre end 15% af dataene er under detektionsgrænsen, anvendes - hvor intet er påvist - en værdi svarende til det halve af detektionsgrænsen. Gennemsnittet vises, selv om forudsætningen om en normalfordeling ikke nødvendigvis er opfyldt. Ved mindre end 7 data er der kun vist minimum, medianværdi og maksimum, samt eventuelt gennemsnit. Ved fraktilværdier under detektionsgrænsen anvendes betegnelsen i.p. (ikke påvist).

Tabel 14.5 Oversigt over resultater - metaller. Brønshøj - Husum (mg/kg TS)
Overview of results – metals). Brønshøj - Husum (mg/kg dw)

Klik her for at se Tabellen.

Tabel 14.6 Oversigt over resultater - organiske parametre. Brønshøj - Husum (mg/kg TS)
Overview of results – organics. Brønshøj - Husum (mg/kg dw)

Klik her for at se Tabellen.

Som det ses af tabel 14.5 og 14.6, er der konstateret overskridelser af jordkvalitetskriterierne (JKK) for bly og PAH, herunder benzo(a)pyren (BaP), i mere end 50% af prøverne (se 0,5 fraktil – medianværdi). Forureningen ses både 0,1 m u. t. og 0,5 m u. t.

Datafordelingen

Af hensyn til forudsætningerne i den efterfølgende statistiske databehandling, er der foretaget forskellige tests til at vurdere, hvorvidt resultaterne for de forurenede prøver er normalfordelte. En mere detaljeret beskrivelse af teknikker til vurdering af datafordelingen er angivet i afsnit 2.11 og bilag A.

I tabel 14.7 angives en oversigt over den statistiske analyse af fordelingen for de ikke transformerede data i forskellige dybder. Fordelingen er også vurderet ud fra Q-Q normal plots, som ikke er vist her. Dataene er ikke normalfordelte.

* en normalfordeling har en værdi på 0

Tabel 14.7 Oversigt over den statistiske analyse af fordelingen. Brønshøj - Husum
Overview of the statistical analysis. Brønshøj - Husum

Korrelation imellem parametre

I tabel 14.8 vises korrelationen imellem flere af parametrene i 2 - 10 cm’s dybde. Bemærk, at beregningen af Pearsons korrelation forudsætter, at dataene er normalfordelte. Dette er ikke opfyldt for en del af parametrene, og det er derfor muligt, at en sammenligning af de logaritme-transformerede data vil vise en bedre sammenhæng, jf. bilag A.

Der ses en rimelig korrelation imellem zink og cadmium, men tvivlsom eller ingen korrelation for de fleste andre parametre.

Tabel 14.8 Korrelation imellem Pb, Cd, Cu, Zn, BaP og PAH i 10 cm’s dybde
Correlation between Pb, Cd, Cu, Zn, BaP and PAH in 10 cm’s depth

Bly

Blyniveauet er væsentligt højere end baggrundsniveauet for landområder (10 – 12 mg/kg TS, jf. tabel 2.1). Som det fremgår af tabel 14.4 og figur 14.7, overskrides JKK i ca. 50% af prøverne, hvorimod der ses i 0,5 m’s dybde et signifikant lavere indhold (Wilcoxon Rank Sum test; p= 0,000).

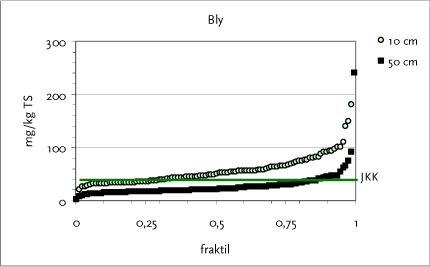

Figur 14.7 Fraktilplot for bly – Brønshøj-Husum
Quantile plot for lead – Brønshøj-Husum

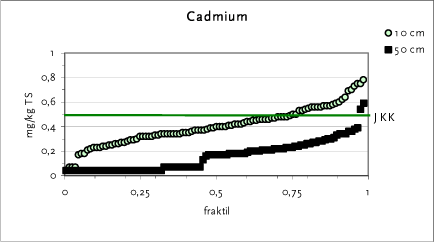

Cadmium

Koncentrationsniveauet ligger over baggrundsniveauet for landområder (0,13-0,22 mg/kg TS, jf. tabel 2.1), ligesom JKK er overskredet i ca. 25% af jordprøverne (ca. 25%). I 0,5 m’s dybde er der dog et signifikant lavere indhold (Wilcoxon Rank Sum test; p= 0,000), jf. figur 14.8.

Quantile plot for cadmium – Brønshøj-Husum

Kobber

Kobberniveauet er væsentligt højere end baggrundsniveauet for landområder (5,6 - 9 mg/kg TS, jf. tabel 2.1), men ingen jordprøver overskrider dog JKK. I 0,5 m’s dybde er der et signifikant lavere indhold (Wilcoxon Rank Sum test; p= 0,000), jf. figur 14.9.

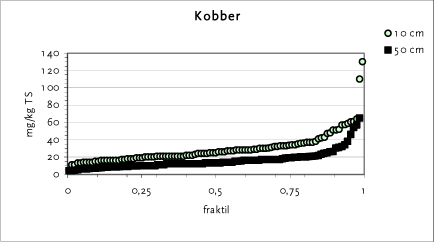

Figur 14.9 Fraktilplot for kobber – Brønshøj-Husum
Quantile plot for copper – Brønshøj-Husum

Kviksølv

Kviksølvniveauet er på samme niveau som baggrundsniveauet for landområder (0,03 - 0,06 mg/kg TS, jf. tabel 2.1). Der er ikke jf. tabel 14.4. målt overskridelser af JKK.

Zink

Zinkniveauet er væsentligt højere end baggrundsniveauet for landområder (18 - 45 mg/kg TS, jf. tabel 2.1), men der ses ingen væsentlig overskridelse af JKK. I 0,5 m’s dybde, jf. figur 14.10 er der et signifikant lavere indhold (Wilcoxon Rank Sum test; p= 0,000).

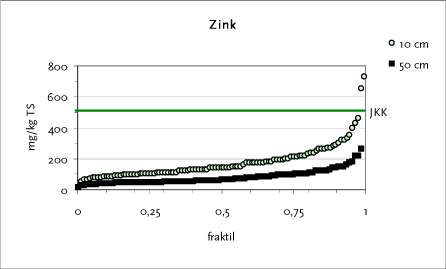

Quantile plot for zinc – Brønshøj-Husum

PAH

Som det fremgår af tabel 14.5 og figur 14.12, overskrider BaP JKK i ca. 90% af prøverne fra 0,1 m’s dybde. Ligeledes ses overskridelse af ASK i ca. 25% af prøverne fra 0,1 m’s dybde. Indholdet af BaP og sum af PAH er direkte korreleret, jf. tabel 14.7 og afsnit 15.5. I 0,5 m’s dybde, jf. figur 14.11 er der et signifikant lavere indhold (Wilcoxon Rank Sum test; p= 0,000).

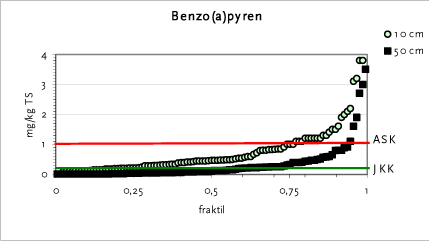

Figur 14.11 Fraktilplot for BaP – Brønshøj - Husum
Quantile plot for benz0(a)pyrene – Brønshøj - Husum

Andre bemærkninger

Det er ikke muligt at gennemføre geostatistisk analyse, idet der kun er udtaget prøver med 100 m’s afstand.

14.3 Grøndal

I Grøndals-området i Vanløse er der i årene 1915 - 1930 opført både etagebebyggelse og villakvarterer.

I 1997 foretog Københavns Kommune en undersøgelse af jordforurening fra trafik i Grøndals-området /37/, hvor der er målt bly ved ICP-metoden og PAH ved GC-MS-SIM. Der er analyseret prøver fra 0 - 10 cm’s dybde udtaget som blandeprøver af 5 delprøver fra hvert prøvetagningspunkt inden for et areal af 1 m². Prøverne er udtaget for hver 100 m langs vej i en afstand af 0 (i praksis 0 - 11 m), 40, 80 og 120 m fra vejkant. Det er tilstræbt at undgå placering af prøvetagningspunkter tæt ved andre trafikerede veje. Disse data inddrages i nærværende rapport om kulturlaget, da prøverne er udtaget prøver i et boligområde. Det vurderes, at prøverne udtaget 40 – 120 m fra vej bør være repræsentative for boligområdet.

Deskriptiv statistik for bly og PAH

I tabel 14.9 angives en oversigt over resultaterne for samtlige afstande fra vejen.

Tabel 14.9 Oversigt over alle resultater – Bly og PAH. Grøndal området (mg/kg TS)
Overview of all results – lead and PAH. Grøndal (mg/kg dw)

Klik her for at se Tabellen.

Tabel 14.10 Oversigt over resultater – Bly og PAH. Grøndals-området (mg/kg TS).
Overview of results – lead and PAH. Grøndal (mg/kg dw).

I tabel 14.10 er dataene opdelt i to grupper; prøver udtaget tæt på vejen (<11 m) og prøver udtaget på afstand fra vejen (>11 m).

Data for prøver udtaget tæt på (<11 m) og langt fra (>11 m) vejen er testet for at vurdere, om medianværdierne er signifikant forskellige i en Wilcoxon Rank Sum test. Mens blykoncentrationerne (110 og 74 mg/kg TS) er forskellige ved et signifikansniveau på 0,05 (p = 0,0002), er dette ikke tilfældet for benzo(a)pyren koncentrationerne (0,77 og 0,44 mg/kg TS, p= 0,1). Det er ligeledes i undersøgelsen fra 1997 vurderet, om jordforureningen er forskellig, hvis der er høj bebyggelse tæt på vejen, da en sådan bygning formodes at reducere forureningsbelastningen fra vejen. Ved Wilcoxon Rank Sum testen er der fundet forskelle (p=0,0004) i blyniveauet (median 60 mg/kg TS, n= 30) i jorden bag højt byggeri i forhold til bag lavt byggeri (median 88 mg/kg TS, n= 27) Forskellene i BaP-niveauer (0,62 mg/kg TS, n=6 og 0,32 mg/kg TS, n= 12) er derimod ikke signifikante (p=0,063). Om forskellen skyldes, at høje bebyggelser beskytter mod immission til arealer bag bebyggelse fra trafikken eller at blybelastningen er forskellig i de forskellige delområder (bebyggelsesalder og –art er forskellig) kan ikke afgøres på det foreliggende datagrundlag.
