Frakturer fra lodrette testboringer på Vestergade 10 Haslev
4 Etablering af moniteringsboringer og slugtestboringer
4.1 Etablering af moniteringsboringer
I forbindelse med monitering af vandspejlet ved udførelse af DPE-test m.m., er der etableret 8 moniteringsboringer, MB1-MB8, hvoraf 5 boringer er placeret langs vest-østlig retning (0,5; 1; 2; 3 og 5 m fra centrum) og 3 langs syd-nordlig retning (1; 2; og 4 m fra centrum). Placering af boringerne er vist i figur 4.1.

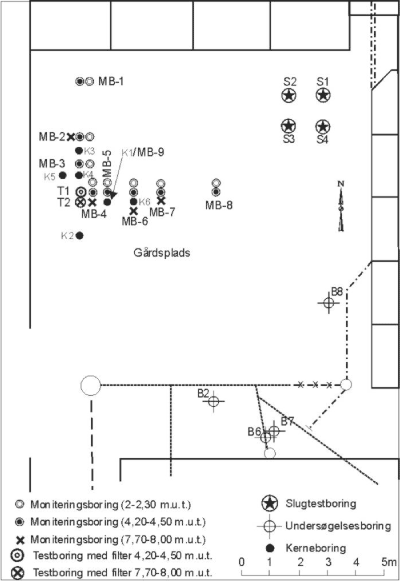

Figur 4.1 Placering af moniterings-, test-, slug- og kerneboringer
Hver moniteringsboring er opbygget som ”reder” (separat hul til hvert filter) og filtersat i intervallerne 2,0-2,3 og 4,2-4,5 m under terræn med filtre af 30 cm’s længde. Ved filtersætningen blev der anvendt ø25 mm PE-filtre ( PE: Polyethylen ) med en slidsestørrelse på 0,5 mm. Herudover er 4 moniteringsboringer (MB2, MB4, MB6 og MB7) filtersat i intervallet 7,7-8,0 m under terræn. Der er således installeret i alt 20 moniteringsfiltre.
Filterplacering i moniteringsboringerne fremgår af figur 4.2, hvor også opbygning af de eksisterende undersøgelsesboringer B2, B6, B7 og B8 fremgår. Endvidere fremgår boringernes filtersætning af tabel 4.1.
Boring |
Terrænkote
m.o.DNN |
Filter 1
m.u.t. |
Filter 2
m.u.t. |
Filter 3
m.u.t. |
MB1 |
38,0 |
2,0-2,3 |
4,2-4,5 |
- |
MB2 |
38,06 |
2,06-2,36 |
4,26-4,56 |
7,76-8,06 |
MB3 |
38,08 |
2,08-2,38 |
4,28-4,58 |
- |
MB4 |
38,06 |
2,06-2,36 |
4,26-4,56 |
7,76-8,06 |
MB5 |
38,05 |
2,05-2,35 |
4,25-4,55 |
- |
MB6 |
38,03 |
2,03-2,33 |
4,23-4,53 |
7,73-8,03 |
MB7 |
38,00 |
2,0-2,3 |
4,2-4,5 |
7,70-8,00 |
MB8 |
37,95 |
1,95-2,25 |
4,15-4,45 |
- |
T1 |
38,08 |
4,2-4,5 |
- |
- |
T2 |
38,08 |
7,7-8,0 |
- |
- |
S1 |
~38 |
2,50-2,75 |
- |
- |
S2 |
~38 |
3,50-3,75 |
- |
- |
S3 |
~38 |
4,50-4,75 |
- |
- |
S4 |
~38 |
7,75-8,00 |
- |
- |
B2 |
~38 |
3,0-7,0 |
- |
- |
B6 |
~38 |
4,5-8,0 |
- |
- |
B7 |
~38 |
2,5-4,5 |
- |
- |
B8 |
~38 |
2,5-4,5 |
- |
- |
Tabel 4.1 Placering af filtre i moniterings- test-, slug-test- og undersøgelsesboringer
Moniteringsboringerne er etableret ved anvendelse af 6” hulsnegl til ca. 0,30 meter over den ønskede filterdybde, hvorefter hullet er uddybet med et skarpkantet kernerør, også benævnt Shelby Tube, svarende til filterets diameter, for at undgå udtværing af sprækkeåbninger med sneglen. Efterfølgende er filteret placeret i det uddybede hul, hvorefter der placeres en speciel konstrueret packer i bunden af boringen umiddelbart over filteret, som påtrykkes et overtryk med vand for at forhindre forseglingen (beton) i at klogge filteret til. Herefter forsegles boringen med beton samtidig med at hulsneglen trækkes retur, samtidig med at trykket holdes i packeren indtil forseglingen er hærdet af.

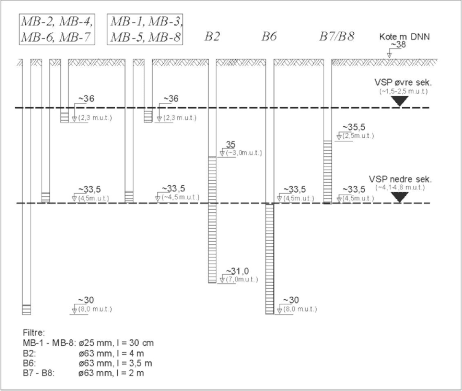

Figur 4.2 Placering af filtre i moniteringsboringer
4.2 Etablering af slug-test boringer
Slug-test boringerne er placeret et i det nordøstlige hjørne af grunden (ca. 10 m fra testboringerne), jf. figur 4.1, for at undgå påvirkning af den efterfølgende hydrauliske frakturering fra testboringerne. Der er etableret 4 slugtestboringer, S1-S4, som er filtersat i forskellige niveauer; 2,5-2,75; 3,5-3,75; 4,5-4,75 samt 7,75-8,0 m.u.t..
Boringerne er opbygget efter samme princip som moniteringsboringerne dvs. uden gruskastning omkring filtrene samt omhyggelig forsegling over filterintervallerne. Ved filtersætningen blev der anvendt ø40 mm PE-filtre ( PE: Polyethylen ) med en slidsestørrelse på 0,5 mm. Placeringen af slug-test boringerne fremgår af figur 4.1, mens filtersætningen fremgår af tabel 4.1.
