Erfaringsopsamling på udbredelsen af forureningsfaner i grundvand på villatanksager
B.1: Gannebro
Beskrivelse af lokalitet og data
På Gannebro er grundvandsforureningen moniteret over 2 runder i 15 filtersatte boringer (B1-B4, B6, B8-B13 og B18-B21). Boring B2 og B6 er udført i en udestue mens de resterende er udført udendørs. Moniteringsrunderne er udført i 2003-2005.
Spildet er konstateret den 14. august 2003 og er anslået til ca. 101-205 kg med en vertikal udbredelse over ca. 1,5-4,0 m.u.t.
Spildet bevirker en kraftig forurening af grundvandet, som er pejlet til ca. 1-2 m.u.t.
Der er i 2008 udført en oprensningen på ejendommen, der omfattede bortgravning af 761 ton forurenet jord og der efterlades ca. 6 tons forurenet jord (2,3 kg olie) under beboelsen.
En oversigtsplan over lokaliteten fremgår af figur B.1, sammen med den horisontale beliggenhed af profilsnittet, som fremgår af figur B.2. Oversigtsplanen er udarbejdet i programmerne ImageJ og Surfer (jf. bilag C) og der kan derfor forekomme mindre afvigelser i strømningsretning og porevandshastighed i forhold til hvad der er er oplyst i de tidligere udarbejdede rapporter over lokaliteten.

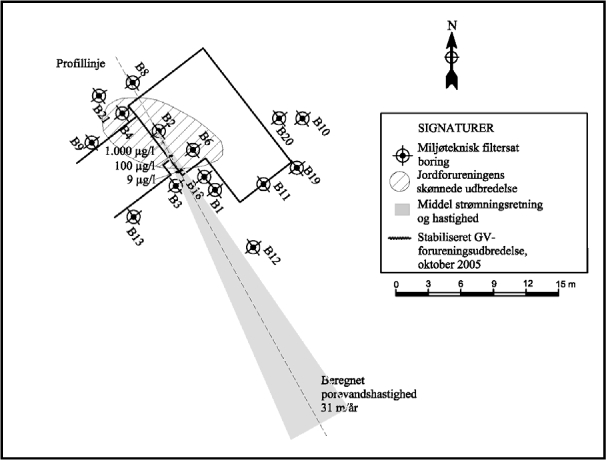

Figur B.1. Oversigtsplan med data udarbejdet i ImageJ og Surfer.
Som det fremgår af figur B.1 er den gennemsnitlige strømningsretning bestemt som værende sydøstlig, med en estimeret porevandshastighed på 31 m/år.
Et profilsnit over lokaliteten med relevante data fremgår af figur B.2. Ud fra lokale pejledata vurderes strømningsretningen under/omkring bygningen at følge profilsnittet i figur B.2.

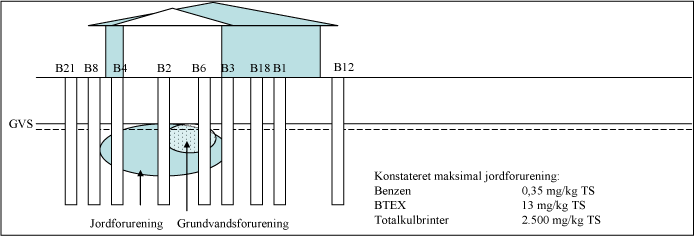

Figur B.2. Skitse over grundvandsforureningens vertikale beliggenhed på Gannebro.
Faneopmåling
Af figur B.3 fremgår de opmålte fanelængder.

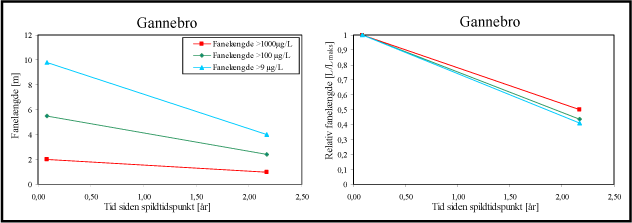

Figur B.3. Fanelængder præsenteret direkte og som relative fanelængder ifht. den maksimalt målt fanelængde.
Pejledata
Af figur B.4 fremgår pejledata i forhold til tid og i forhold til relativ koncentration for de boringer, hvori der er påvist indhold af totalkulbrinter

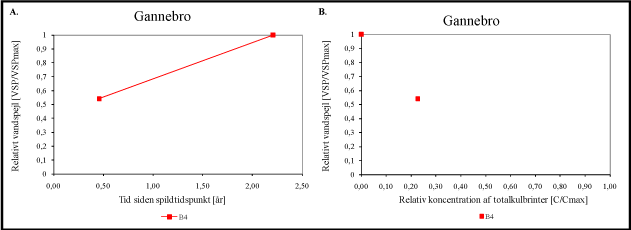

Figur B.4 Ændring i vandspejl over tid (A) og ændring i vandspejl som funktion af relativ koncentration (B).
Boreprofiler

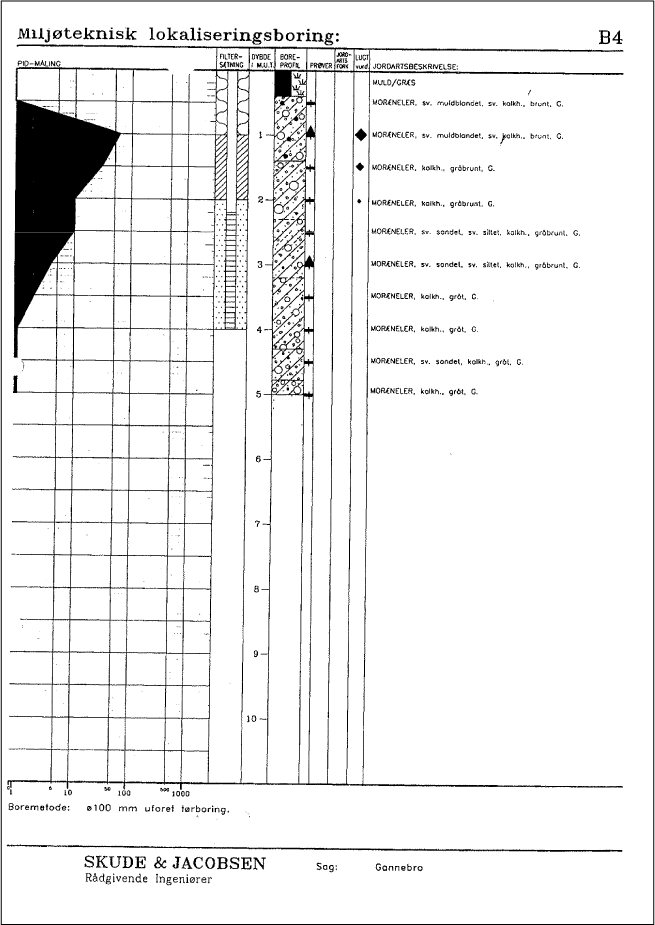

På følgende side ses boreprofil for B4.
