Erfaringsopsamling på udbredelsen af forureningsfaner i grundvand på villatanksager
B.6: Klemens Storegade
Beskrivelse af lokalitet og data
På Klemens Storegade er grundvandsforureningen moniteret over 5 runder i 26 filtersatte boringer (B3-B16 og B18-B29) efter der er udført oprensning på ejendommen.
I perioden 1.-9. oktober 2004 er der foregået et spild fra en utæt olietank på ca. 1.000 l.
Oprensningen på ejendommen bestod af en afgravning af 14,8 tons d. 12-22. oktober 2004, svarende til ca. 100-140 l olie. I oktober/november 2004 er der desuden oppumpet 30-40 l fri fase olie. I marts 2005 er der opgravet yderligere 64,4 tons jord, svarende til ca. 75-380 l olie. Under moniteringen er der endvidere løbende oppumpet fri fase olie fra boringerne. Ca. 50 l er oppumpet, hvilket dog vurderes at være en væsentlig mindre andel end den samlede efterladte restforurening (260-600 kg olie). I alt vurderes der at være fjernet 300-700 l olie.
Der er efterladt en restforurening i jorden på i alt ca. 20 m² med en vertikal udbredelse over ca. 2,0-2,5 m.u.t., hvoraf ca. halvdelen ligger under huset. Dette svarer til i alt ca. 18 tons forurenet jord. Størstedelen af restforureningen vurderes som udgangspunkt at ligge som fri fase på grundvandsspejlet ca. 3 m.u.t. i en tykkelse på op til 26 cm over et område på ca. 50 m².

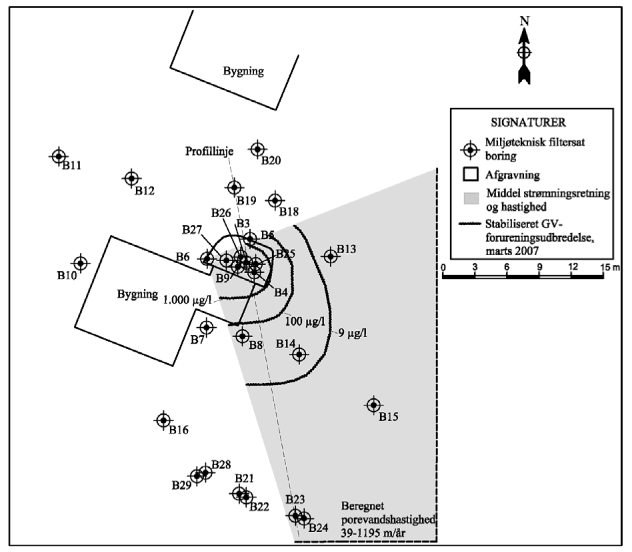

En oversigtsplan over lokaliteten fremgår af figur B.21. Oversigtsplanen er udarbejdet i programmerne ImageJ og Surfer (jf. bilag C) og der kan derfor forekomme mindre afvigelser i strømningsretning og porevandshastighed i forhold til hvad der er er oplyst i de tidligere udarbejdede rapporter over lokaliteten.
Figur B.21. Oversigtsplan med data udarbejdet i ImageJ og Surfer.
Som det fremgår af figur B.21 er den gennemsnitlige strømningsretning bestemt som værende øst-sydøstlig, med en estimeret porevandshastighed på 39-1195 m/år. Det fremgår endvidere at boringerne B14 og B15 er placeret nedstrøms restforureningen og indenfor et halvt års transportafstand fra restforureningen.

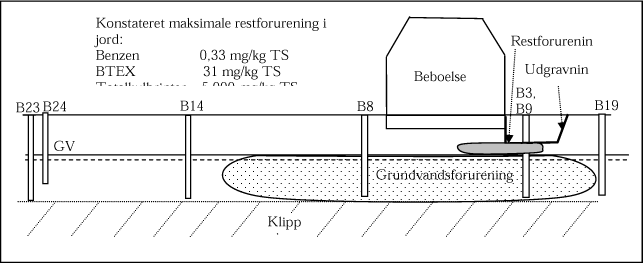

Et profilsnit over lokaliteten med relevante data fremgår af figur B.22.
Figur B22. Skitse over grundvandsforureningens vertikale beliggenhed på Klemens Storegade, umiddelbart efter oprensning.
Faneopmåling

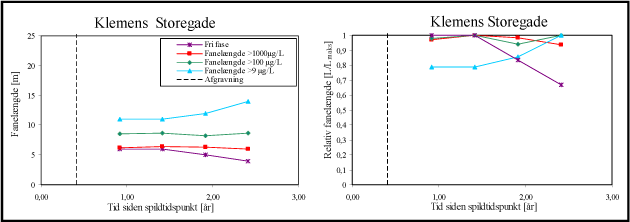

Af figur B.23 fremgår de opmålte fanelængder.
Figur B.23. Fanelængder præsenteret direkte og som relative fanelængder ifht. den maksimalt målt fanelængde.
Pejledata

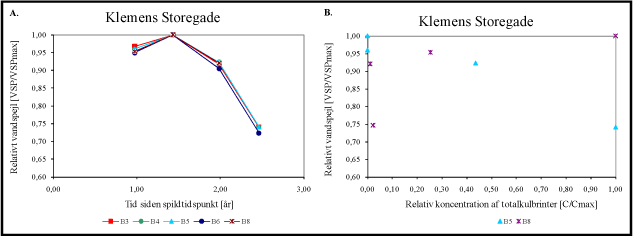

Af figur B.24 fremgår pejledata i forhold til tid og i forhold til relativ koncentration for de boringer, hvori der er påvist indhold af totalkulbrinter og som har en serie på minimum 3 datasæt.
Figur B.24 Ændring i vandspejl over tid (A) og ændring i vandspejl som funktion af relativ koncentration (B).
Boreprofiler

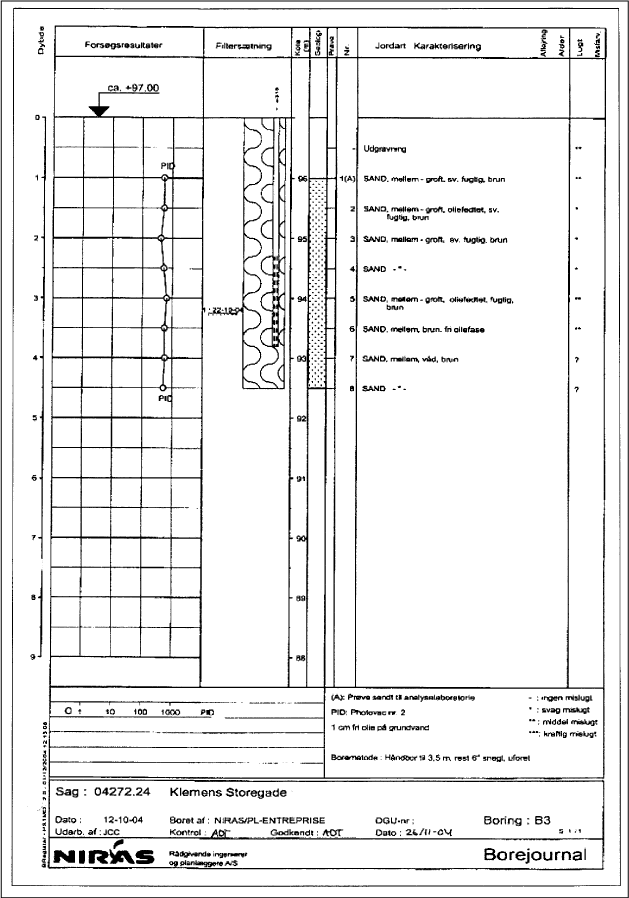

På følgende side ses boreprofil for B3.
