Erfaringsopsamling på udbredelsen af forureningsfaner i grundvand på villatanksager
B.8: Nøkkentved
Beskrivelse af lokalitet og data
På Nøkkentved er grundvandsforureningen moniteret over 8 runder i 19 filtersatte boringer (B5-B8, B10-B18, B20, B23-B25) efter der er udført oprensning på ejendommen. 2 af filtrene (B23 og B24) er sat i et dybereliggende magasin.
Spildet er sket i januar 2004 og vurderes at bestå af ca. 2.000 l olie.
Oprensningen på ejendommen bestod af en mindre afgravning til ca. 0,5 m.u.t. ved hotspot, samt afskimning af fri fase i perioden februar 2004 til marts 2005. Ved oppumpning af fri fase fjernes der i den angivne periode ca. 550 l olie. Oppumpningen af fri fase vurderes at udgøre den primære oprensning. Skimningen af den fri fase olie fortsætter ind i moniteringsperioden, men denne del udgør dog kun ca. 30 l og vurderes derfor at være ubetydelig i forhold til den samlede restforurening.
Der er efterladt en restforurening under og udenfor huset over et areal på i alt ca. 100 m². Dybden af jordforureningen varierer meget som følge af den meget varierende geologi og starter nogle steder 0,5 m.u.t., mens den andre steder ikke er helt afgrænset 6,0 m.u.t. En stor del af forureningen vurderes dog at befinde sig som fri fase olie på grundvandsspejlet. Grundvandsspejlet varierer meget, men er i flere boringer er pejlet til omkring 5,0 m.u.t. Restforureningen vurderes at udgøre 1.200 kg olie.
En oversigtsplan over lokaliteten fremgår af figur B.29. Oversigtsplanen er udarbejdet i programmerne ImageJ og Surfer (jf. bilag C) og der kan derfor forekomme mindre afvigelser i strømningsretning og porevandshastighed i forhold til hvad der er er oplyst i de tidligere udarbejdede rapporter over lokaliteten.

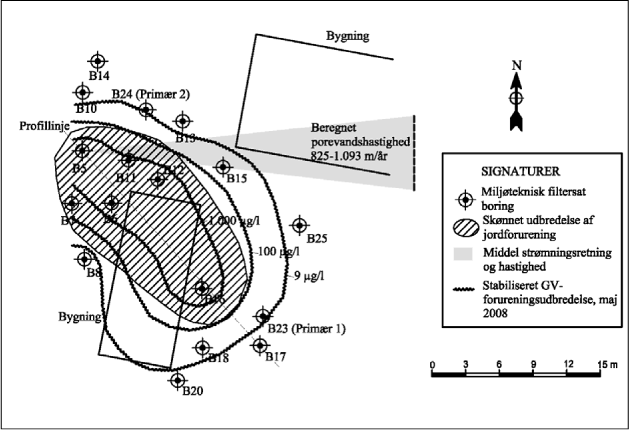

Figur B.29. Oversigtsplan med data udarbejdet i ImageJ og Surfer.
Strømningsretningen meget på grund af den meget vekslende geologi, som mod syd primært udgøres af ler med sandslirer, mens den nordlige del primært udgøres af sand i de terrænnære aflejringer. Strømningsretningen har ved de seneste moniteringer været nordøstlig, østlig og sydøstlig, mens den gennemsnitlige strømningsretning i ImageJ er beregnet til at være østlig. På baggrund af den vekslende geologi er det ikke muligt at vurdere en porevandshastighed, der gælder for hele området. Ud fra pejledata er der i ImageJ beregnet en porevandshastighed på 825-1.093 m/år. På baggrund af den konstaterede forureningsfane, vurderes boring B17 at stå nedstrøms restforureningen og indenfor én uges transportafstand fra restforureningen.
Et profilsnit over lokaliteten med relevante data fremgår af figur B.30.

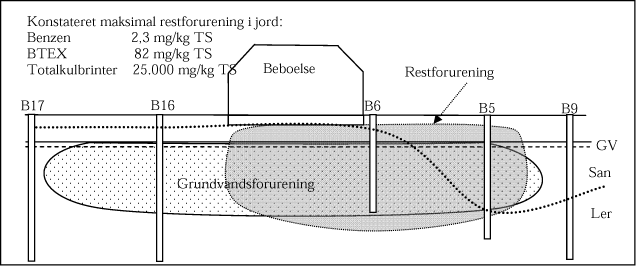

Figur B.30. Skitse over grundvands- og jordforureningens vertikale beliggenhed på Nøkkentved.
Faneopmåling
Af figur B31 fremgår de opmålte fanelængder.

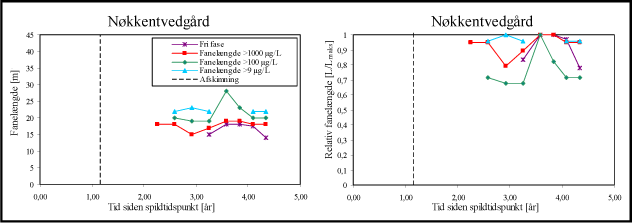

Figur B.31. Fanelængder præsenteret direkte og som relative fanelængder ifht. den maksimalt målt fanelængde.
Pejledata
Af figur B.32 fremgår pejledata i forhold til tid og i forhold til relativ koncentration for de boringer, hvori der er påvist indhold af totalkulbrinter og som har en serie på minimum 3 datasæt.

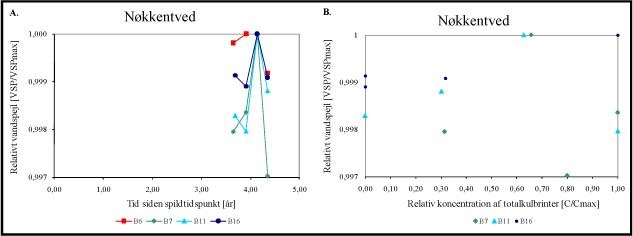

Figur B.32 Ændring i vandspejl over tid (A) og ændring i vandspejl som funktion af relativ koncentration (B).
Boreprofiler

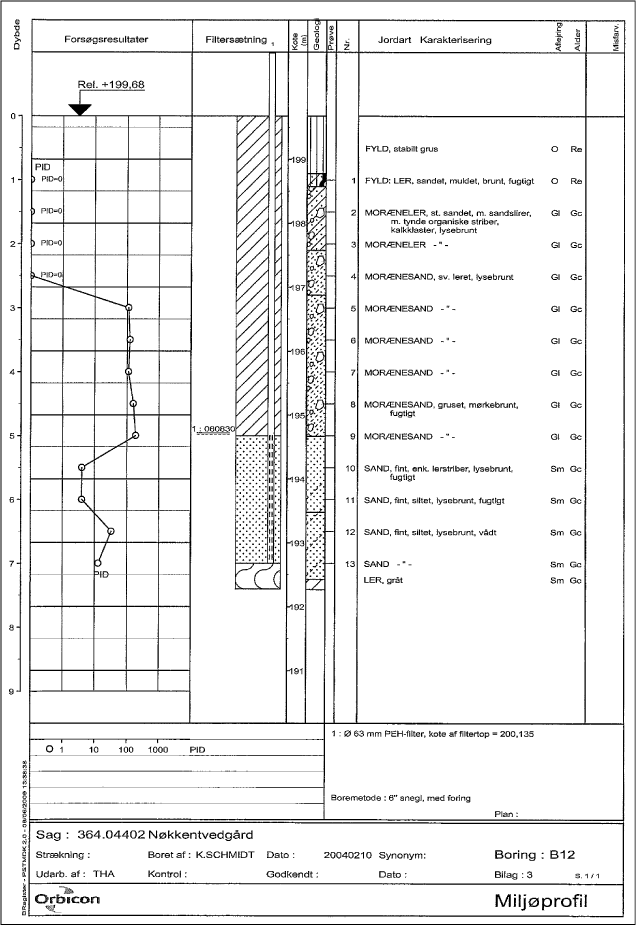

På følgende side ses boreprofil for B12 i hotspot.
