Sporgasundersøgelser til fastlæggelse af aktive transportveje til indeklimaet
Bilag A: A Lokaliteter
- A.1 Slotsgade 70, Dronninglund (PCE)
- A.2 Gærumvej 38, Frederikshavn (benzin)
- A.3 Adelgade 5, Hobro (PCE)
- A.4 Tjørnevej 14, Skagen (fyringsolie)
- A.5 Tranebærvej 1, Dronninglund (PCE)
- A.6 Fredericiagade 13, Aalborg (PCE)
I dette bilag præsenteres de sager, som metoden er anvendt på under dette projekt. Der er tale om en progression af sager på baggrund af hvilken den anbefalede ”best practice”, i rapportens kapitel 2, er opstillet.
Bilaget består af det materiale, der er sendt til Region Nordjylland – og for to af sagernes vedkommende også til dennes rådgiver; hhv. Grontmij | Carl Bro A/S (Tjørnevej 14, Skagen) og NIRAS (Fredericiagade 13, Aalborg). For hver sag består materialet af et bilag med metodebeskrivelse og resultater, under henvisning til sagsbilag med fotodokumentation og situationsplaner.
Det oprindelige materiale er i nogen grad omdøbt/omstruktureret i forbindelse med anvendelse i denne rapport.
A.1 Slotsgade 70, Dronninglund (PCE)
På denne lokalitet er der gennemført sporgastest af to omgange; hhv. én i forbindelse med supplerende indeklimaundersøgelser og én efter gennemførelse af anbefalede afværgetiltag, for at kontrollere afværgetiltagenes effektivitet. Sagsakterne vedr. sporgasundersøgelserne på lokaliteten indgår således dels i en rapport over supplerende undersøgelser og anbefalede afværgetiltag, samt i en efterfølgende statusrapport for de gennemførte afværgetiltag.
A.1.1 Test 1 – Supplerende indeklimaundersøgelse

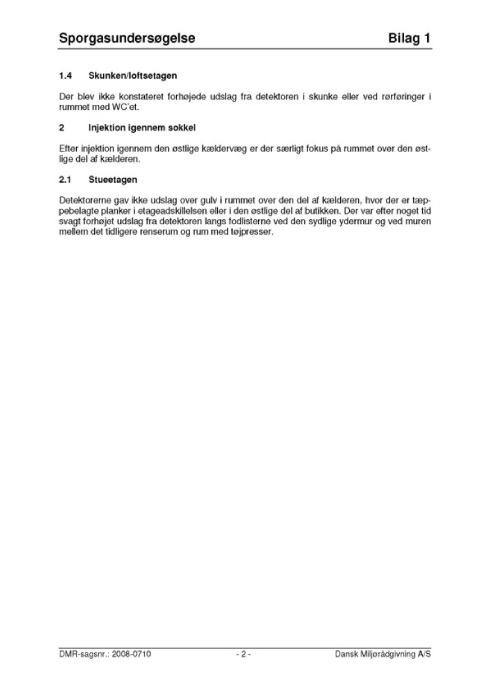

Beskrivelsen af sporgasundersøgelsen (Test 1) fremgår af nedenstående bilag 1, mens fotodokumentation og situationsplaner hertil fremgår af hhv. bilag 3 og 6.
På baggrund af de supplerende undersøgelser; herunder resultaterne fra sporgastest 1, er det vurderet, at den primære spredningsvej går fra poreluften til indeklimaet i kælderen. Derfra spredes dampene primært via utætheder omkring kælderlemmen til bagtrappen og videre til loftsetagen. Desuden er der identificeret en aktiv spredningsvej via rørgennemføringer i etageadskillelsen imellem kælderen og stueetagen, dels til det tidligere renserum og dels til et træskab bag WC’et i stueetagen hvorfra der er mulighed for yderligere spredning til badeværelset i lejligheden 1. sal tv.
Med udgangspunkt i ovenstående, er der opstillet anbefalinger til afværgetiltag rettet imod at sikre indeklimaet i ejendommens boligområder imod indtrængende dampe af chlorerede kulbrinter. Efter samråd med RN er følgende tiltag efterfølgende udført:
- Opstilling af to luftrensere fra AirManager Nordic, af typen AS5-400 (på prøve) i kælderen for at mindske koncentrationen af PCE i kælderens indeklima. Monitering af renseeffektiviteten.
- Tætning af konstaterede sprækker og åbninger i etageadskillelsen mellem kælderen og stueetagen med elastisk fuge, samt tætning af/omkring kælderlemmen. Konvektiv tætning af etageadskillelsen (bjælkelag) imellem den østlige del af kælderen og den overliggende del af stueetagen ved udspartling og opsætning af membran, samt fugning med elastisk fuge langs alle kanter og installationer.
A.1.2 Test 2 – Kontrol af gennemførte afværgetiltag
Effekten af de udførte tætningstiltag blev efterfølgende undersøgt ved en opfølgende sporgastest (Test 2). Denne test illustrerede, at udførelsen af de første tætningstiltag var utilstrækkelig, og at der fortsat fandtes betydelige utætheder; herunder nye i ”periferien” af de tidligere konstaterede spredningsveje. På baggrund af resultaterne heraf er der gennemført en supplerende tætning af de konstaterede utætheder.
Fotodokumentationen tilhørende de iværksatte tiltag (før og efter tætning, under sporgastest 2, samt under efterfølgende anden tætning) fremgår af nedenstående bilag 7, mens fotovinkler fremgår af situationsplanen i bilag 8.1. Resultaterne af sporgastest 2 fremgår af situationsplanen i bilag 8.2.
I forlængelse af ovenstående er det endvidere konstateret, at de opstillede luftrensere fra AirManager Nordic ikke havde nogen dokumenterbar effekt i forhold til sænkning af indeklimakoncentrationen i kælderen, hvorfor de efterfølgende er tilbagesendt, og der er anbefalet en alternativ løsning baseret på opsætning af en varmevekslet ventilation af kælderens indeklima.
I forbindelse med den anden effektive tætning af etageadskillelsen, samt den manglende effekt af de opstillede luftrensere, er der konstateret en ophobning af dampe i kælderens indeklima, samt en efterfølgende aktivering af nye spredningsveje – i ”periferien” af de tidligere spredningsveje, og udenom de gennemførte tiltag.
Lektien i forbindelse med disse erfaringer synes således at være, at en passiv tætning alene (hvilket ikke var anbefalet i den aktuelle sag), blot vil føre til aktivering af nye spredningsveje, som tidligere ikke var i spil. Når dampene ikke kan finde vej væk ved det primære indtrængningspunkt/kilden, presses de ud til siden, og finder nye veje her.
A.2 Gærumvej 38, Frederikshavn (benzin)
Sagsakterne vedr. sporgasundersøgelsen på denne lokalitet indgår i en rapport over supplerende undersøgelser gennemført på lokaliteten. Beskrivelsen af sporgasundersøgelsen fremgår af nedenstående bilag 1, mens fotodokumentation fremgår af bilag 3 og situationsplanerne fremgår af bilag 6.
A.3 Adelgade 5, Hobro (PCE)
Sagsakterne vedr. sporgasundersøgelsen på denne lokalitet indgår i en rapport over supplerende undersøgelser gennemført på lokaliteten. Beskrivelsen af sporgasundersøgelsen fremgår af nedenstående bilag 1, mens fotodokumentation fremgår af bilag 3 og situationsplanerne fremgår af bilag 4.
A.4 Tjørnevej 14, Skagen (fyringsolie)
Klik her for at se plantegning med placering af målepunkter fra 2009. Tjørnevej 14, Skagen
Klik her for at se plantegning med resultater fra sporgastest. Tjørnevej 14, Skagen

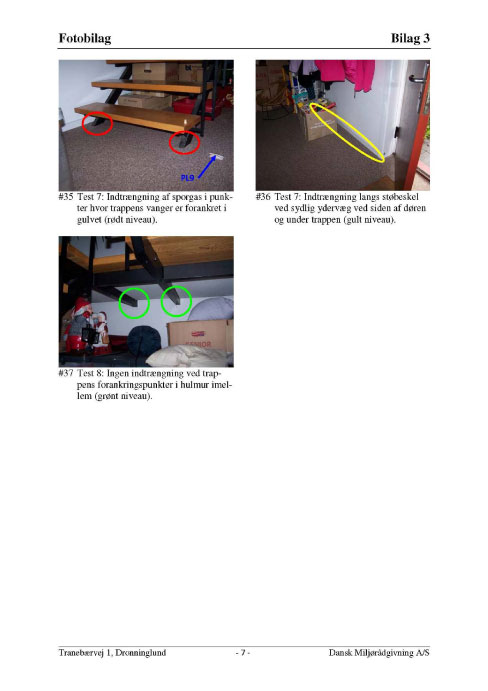

A.5 Tranebærvej 1, Dronninglund (PCE)
A.6 Fredericiagade 13, Aalborg (PCE)
Klik her for at se Bilag 2.1: Plan over ventilationstrenge. Fredericiagade 13, Aalborg
Version 1.0 Januar 2011, © Miljøstyrelsen.
