Airsparging og jordventilation med vandrette boringer

Appendix 1: Procedure for opskalering af in-situ vakuumventilationstest

Opskalering fra vertikal boring til horisontal boring

Flow/Vakuum

Beregningsforudsætningerne for dette regneark er taget fra artiklen:

Scaling up vertical soil vapor extraction pilot tests to horisontal systems.

David H. Bass, Sc. D., CHMM
Groundwater technology, Inc.
Norwood, MA

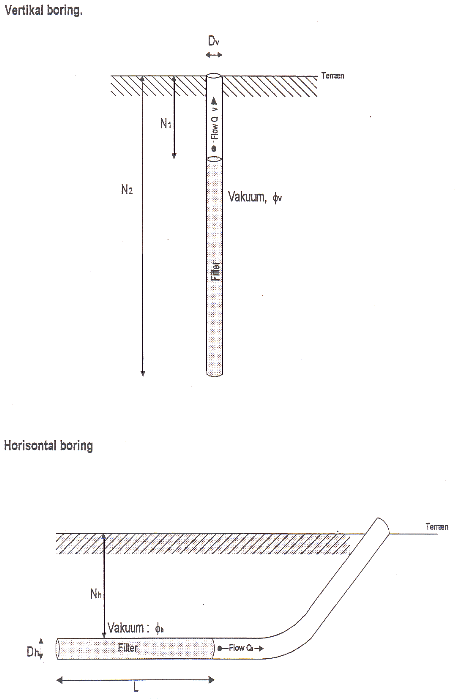

Skitse til brug ved fastsættelse af inddata

Opskalering af vertikale boringer til horisontale boringer

Vertikal boring:

Horisontal boring:
Qv (m3/h):          60
Qh (m3/h):

fv (mbar):          100
fh (mbar):

N1 (m):               5
Nh (m):             2

N2 (m):               7
L (m):               45

Dv (m):              0,063
Dh (m):             0,063



Kh:                          3
Kv:                          1
r = Kh/Kv:               3



K1:             19,89713
K2:             6,210267



Qh=K1 * fh           Isotrope forhold.                           > fh/K1



Qh=K2 * fh           Anisotrope forhold.                      > fh/K2

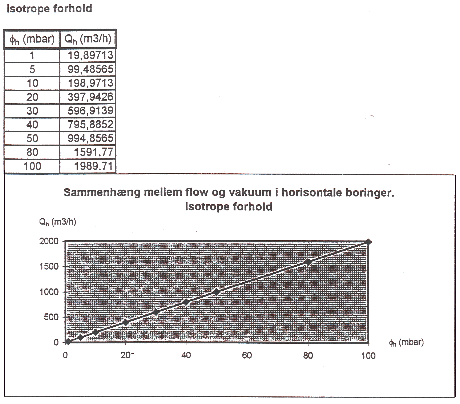

Isotrope forhold Anisotrope forhold
fh (mbar) Qh (m3/h) fh (mbar) Qh (m3/h)
1 19,90 1 6,21
5 99,49 5 31,05
10 198,97 10 62,10
20 397,94 20 124,21
30 596,91 30 186,31
40 795,89 40 248,41
50 994,86 50 310,51
80 1591,77 80 496,82
100 1989,71 100 621,03
