Dampoprensning under en bygning
I nærværende kapitel beskrives driftsforløbet af dampoprensningen på Østerbro -
herunder injektions- og ekstraktionsrater, driftstop, den opsamlede forureningsmængde
samt de problemer, som oprensningen i øvrigt har medført.
Fredag den 8. september 2000 blev dampinjektionen opstartet i en enkelt boring (IB1 jf.
figur 3.1). Det er ligeledes omkring IB1, at der er foretaget detaljeret
temperaturmonitering. Begrundelsen for, at der i starten kun blev injiceret damp i en
enkelt boring var, at der over en så lang periode som muligt ønskedes en detaljeret
monitering af dampudbredelsen fra en enkelt boring uden interferens fra de øvrige
boringer.
Mandag den 11. september 2000 blev injektionen ligeledes startet i de øvrige boringer,
og der blev justeret til en samlet injektionsrate på ca. 500 kg damp pr. time. Denne
injektionsrate er opretholdt frem til fredag den 15. september 2000, hvor der blev
justeret til en samlet injektionsrate på ca. 900 kg damp pr. time. Ved samme
injektionstryk blev der registreret en væsentligt lavere - og utilstrækkelig -
injektionsrate i IB5 i forhold til de øvrige boringer. Dette kunne ikke forklares ud fra
geologiske forskelle eller særlige forhold i forbindelse med etableringen af boringen, og
kunne ikke afhjælpes ved simpel rensning mv. af boringen. Med henblik på inden for meget
kort tid at opnå en tilfredsstillende injektion ved IB5, blev denne boring den 21.
september erstattet af en ny - uden yderligere "opklaringsarbejde".
Til ekstraktion af poreluft/damp er der anvendt en vakuumpumpe (sidekanalblæser). Den
oppumpede poreluft/damp er afkølet, hvorved der kondenseres vand og eventuelt fri fase
forurening. Efter separation af faserne er poreluften ledt til et kulfilter. For optimal
udnyttelse af de anvendte kulfiltre skal indløbstemperaturen til filteret ligge under
25ºC. Til afkøling af luftstrømmen før tilløbet til kulfilteret, er luftstrømmen
ledt til en varmeveksler. Den 23. september 2000 er det konstateret, at kobberrør i
varmeveksleren var gennemtærede. Som følge heraf blev injektion og ekstraktion
indstillet i 5 dage, indtil en ny varmeveksler var monteret.
Den 30. september 2000 opstod der tekniske problemer med grundvandspumperne, hvilket
medførte en markant nedsat effekt af ekstraktionen. Som følge heraf var det svært at
sikre en strømning af dampen ind mod centrum af forureningen, og af frygt for opvarmning
af de nærliggende bygninger, blev dampinjektionen indstillet. Problemet med de to
trykluftdrevne grundvandspumperne var, at lejerne var tæret bort pga. varme og høje
forureningsniveauer. De to pumper blev udskiftet med en enkelt eldrevet centrifugalpumpe,
som blev placeret i EB2 (Grundfos specialpumpe med ekstra motorkapacitet samt
køleflader). Årsagen til, at der kun blev monteret én ny pumpe var, at der gennem hele
den forudgående oprensningsperiode var konstateret en meget begrænset tilstrømning af
grundvand til EB1 - formentligt som følge af geologiske inhomogeniteter i
oprensningsområdet. Det blev vurderet, at grundvandsoppumpning fra EB2 var
tilstrækkeligt for en vellykket oprensning, og der blev således ikke etableret en ny
ekstraktionsboring til erstatning for EB1.
Den 21. oktober 2000 opstod der problemer med vakuumpumpen, idet varme og
forureningsniveauer havde medført en tæring i både pumpe- og motorenheden. Injektionen
blev stoppet, og de beskadigede dele blev udskiftet inden genopstart af anlægget den 25.
oktober 2000.
Forud for oprensningen var der en forhåbning om, at der kunne etableres en dampring
omkring oprensningsområdet, som kunne blokere for udenomliggende/tilstrømmende
grundvand. På grund af et højpermeabelt grovkornet lag umiddelbart over lerlaget var
dette imidlertid ikke muligt, og i dybden ca. 3,2 til 3,5 m.u.t. var der derfor en fortsat
tilstrømning af grundvand til oprensningområdet under oprensningen. I et begrænset
område mellem EB1 og IB6, jf. figur 3.1, var der i forbindelse med de tidligere
gennemførte undersøgelser konstaterert fri fase PCE umiddelbart over lerlaget. For at
sikre en opvarmning til damptemperatur og dermed en fjernelse af den fri fase PCE - til
trods for tilstrømningen af grundvand - blev der i starten af november 2000 etableret en
supplerende boring (IB11; jf. figur 3.1) i dette område. Denne boring har tilsyneladende
haft den ønskede effekt, idet der umiddelbart efter opstart af injektion i IB11 er
konstateret markant stigende niveauer af PCE i hhv. ekstraheret poreluft/damp og grundvand
jf. figur 6.4 og 6.5.
Alt i alt var der en forventet driftsperiode for den kontinuerte drift på 30 dage.
Perioden fra opstart til overgangen til den cykliske drift har været knap 3 måneder,
heraf ca. 70 dage med dampinjektion. Denne markant forlængede driftsperiode skyldes dels
de beskrevne driftsstop som følge af tekniske og mekaniske problemer og dels den
fortsatte tilstrømning af grundvand til oprensningsområdet, som vanskeliggjorde en
fuldstændig opvarmning af kildeområdet. Udover, at de mange driftstop medfører, at
anlægget i perioder står helt eller delvist stille, sker der også en betydelig
afkøling af oprensningsområdet med efterfølgende behov for genopvarmning.
Den 5. december 2000 blev det besluttet at overgå fra kontinuert drift af anlægget
til cyklisk drift, idet der på dette tidspunkt er observeret meget lave koncentrationer i
såvel den ekstraherede luft/damp som vandfasen jf. figur 6.4 og 6.5.
Formålet med den cykliske drift af anlægget var at reducere niveauet af opløst
forurening i kondensatet samt at mobilisere og fjerne forurening, som ikke er oprenset
under kontinuert drift af anlægget, herunder blandt andet opløst og eventuel fri fase i
lavpermeable dele af oprensningsområdet.
I alt er der gennemført 5 cyklusser - med et betydeligt fald i
forureningskoncentrationerne af terpentin og PCE gennem den cykliske driftsperiode. Den 5.
januar 2001 er det valgt at stoppe dampinjektionen permanent, da det blev vurderet at
være uforholdsmæssigt dyrt at fjerne den eksisterende restforurening ved fortsat drift
af anlægget. For dog at sikre en fjernelse af eventuel forurening, som fra kondensatzonen
infiltrerer den underliggende umættede zone, blev vakuumekstraktionen opretholdt frem til
begyndelsen af februar 2001. Tilsvarende blev oppumpningen af grundvand opretholdt frem
til den ultimo januar 2001 for herved at sikre en hurtigere afkøling af
oprensningsområdet.
Der er injiceret op til 950 kg/damp per time i de i alt 11 injektionsboringer.
Temperaturen af det injicerede damp har været 100-120ºC. Det har været muligt at
justere injektionsmængden til den enkelte boring vha. kugleventiler, og generelt har der
været stor variation i injektionen i de enkelte boringer imellem. Denne forskel skyldes
geologiske inhomogeniteter i oprensningsområdet, ligesom der er taget hensyn til, at
injektionen ikke måtte medføre en utilsigtet opvarmning af de nærliggende bygninger.
Se her!
Figur 6.1
Dampinjektionsmængder per boring samt den justerede injektionsmængde
På grund af sidstnævnte har der således typisk været en større injektion i den
sydligste boringer som følge af beboelsesejendommene over og nær den nordlige del af
oprensningsområdet. Injektionsmængden i de enkelte boringer samt den summerede injektion
gennem driftsperioden fremgår af figur 6.1.
Se her!
Figur 6.2
Ekstraheret poreluft fra EB1 og EB2
Se her!
Figur 6.3
Oppumpet og afledt grundvand
Til ekstraktion af poreluft og damp er der anvendt en vakuumpumpe med en ydelse på op
til 350 m3/t. Der er ekstraheret op til ca. 190 m3/t med en typisk
ekstraktionsrate på ca. 100 m3/t jf. figur 6.2. Langt den overvejende del er
ekstraheret fra EB2 - anslået 80-90%. Den oppumpede luftmængde er registreret efter
kondensering og efter vakuumpumpen, og resultatet er behæftet med nogen usikkerhed, idet
der til køling af vakuumpumpen tilføres atmosfærisk luft. En underentreprenør har
anslået, at den "falske luft" udgør i størrelsesordenen 10% af den aflæste
værdi. Resultaterne i figur 6.2 er ikke korrigeret med hensyn til "falsk luft".
Oppumpningen af grundvand er som tidligere nævnt stort set kun foretaget fra
EB2. Der er oppumpet ca. 0,8-4,5 m3/t, gennemsnitligt ca. 2 m3/t
svarende til ca. 50 m3/døgn jf. figur 6.3. Udover oppumpet grundvand tilføres
ligeledes kondensat fra gasstrengen til vandstrengen i behandlingsanlægget. Mængden af
kondensat er ligeledes angivet på figur 6.3, ligesom den totalt afledte vandmængde til
kloaksystemet (benævnt sum på figur 6.3) er påført.
Under den kontinuerte del af oprensningen er der ca. hver 14. dag udtaget luftprøver
fra EB1 og EB2 og vandprøve fra EB2. De udtagne prøver er analyseret for hhv. chlorerede
opløsningsmidler og olieprodukter. Resultaterne heraf fremgår af figur 6.4 og 6.5. Der
ses et markant fald i koncentrationerne mod slutningen af den kontinuerte driftsperiode.
En undtagelse herfra er som tidligere nævnt målingen foretaget umiddelbart efter, at den
nyetablerede injektionsboring centralt i kildeområdet (IB11) er sat i drift i starten af
november 2000.

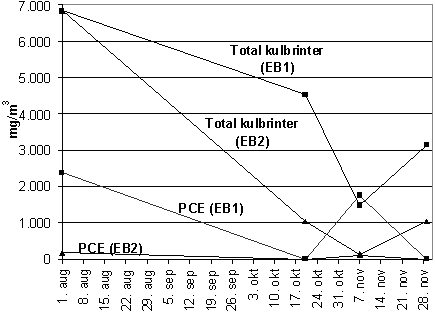

Figur 6.4
Målte forureningsniveauer i ekstraheret poreluft/damp under kontinuert drift

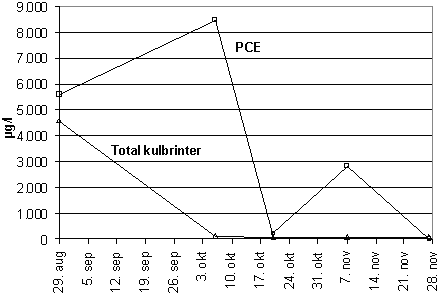

Figur 6.5
Målte forureningsniveauer i oppumpet grundvand under kontinuert drift
Endvidere var det planlagt, at mængden af opsamlet fri fase skulle registreres ved
daglige pejlinger i koalescensudskilleren. Bestemmelsen af fri fase forurening ved pejling
af koalescensudskilleren viste sig dog at være behæftet med meget stor usikkerhed på
grund af ansamling af en slags emulsion på vandspejlet i udskilleren. Denne emulsion
havde en hvidgul farve og bestod overvejende af fri fase forurening. Der blev ikke
foretaget nærmere analyser af emulsionen, som dog umuliggjorde troværdige pejlinger af
koalescens.
Udover ovennævnte tekniske og mekaniske problemer med såvel behandlingsanlægget som
boringer har der gennem oprensningsperioden været en række andre problemer, som har
krævet håndtering.
Inden for oprensningsområdet på Østerbro er der en række ældre kloakledninger, som
i løbet af oprensningsperioden er opvarmet. Dette har medført lugtgener i området, som
først forsvandt i løbet af foråret 2001 i takt med, at jorden blev afkølet.
Oprensningen er foretaget under og meget tæt ved bygninger, hvoraf flere anvendes til
beboelse. Den terrænnære oprensning har medført en terrænnær kondensationsfront. De
høje temperaturer i kondensatet har øget flygtigheden af forureningskomponenterne heri,
hvorved der er sket af afdampning til blandt andet de ovenliggende bygninger. Dette har
medført forhøjede koncentrationer af PCE og benzen i enkelte lejligheder. Endvidere har
der i en bygning tæt på oprensningsområdet været problemer med forhøjede
temperaturer. Til afhjælpning af såvel forurenings- og varmeproblematikken er der i
løbet af oprensningen etableret aktiv ventilation i kælderen under den udsatte bygning,
og ligeledes er der gennemført en løbende monitering af indeklimaet i de berørte
lejligheder for at sikre mod en uacceptabel påvirkning af forureningskomponenter.
Dampstripning er en meget aggressiv afværgeteknik, hvilket gør, at der ved driftstop
skal reageres meget hurtigt for at undgå en utilsigtet opvarmning eller spredning af
forurening. I forbindelse med nedbrud af vakuumpumpen blev der ikke reageret
tilstrækkeligt hurtigt, og først ca. 12 timer efter nedbrud af vakuumpumpen, blev der
slukket for dampinjektionen. Dette medførte, at der på det tilstødende baneareal øst
for oprensningsområdet skete en betydelig opvarmning - fra ca. 20 til 80°C i en afstand
på ca. 10 meter fra den nærmeste injektionsboring. Ved frigravning efter ophør af
dampoprensningen blev der imidlertid ikke konstateret skader på fjernvarmerøret.
