Dampoprensning under en bygning
Dybdespecifikke temperaturkonturer
Udvalgte data fra den udførte temperaturmonitering er præsenteret som dybde
specifikke isokurver i bilag 1. Der er optegnet isokurver for henholdsvis 87 og 50 °C, hvor 87 °C er er
kogepunktet for en blanding af fri fase PCE og vand. Temperaturerne er afbildet for
dybderne 1,0, 1,5, 2,25, 3,0 og 3,75 m.u.t. for udvalgte dage med hovedvægt på perioden
med kontinuert drift umiddelbart efter opstart af opvarmningen.
Dampinjektionen er indledt i IB1 den 8. september 2000 og startet i de øvrige boringer
den 11. september 2000. Placeringen af de enkelte injektionsboringer er angivet på figur
3.1. Af temperaturplottene i bilag 1 ses, hvorledes der efter ca. 9 dages dampinjektion
(den 17. september 2000) i den sydlige del af oprensningsområdet, 1,5 og 2,25 m.u.t.
mellem IB2, IB1, IB8, IB7 og IB6 er dannet en sammenhængende zone på mere end 87 °C. Dybderne 1,5 og 2,25 m.u.t. svarer til henholdsvis
umættet zone og toppen af grundvandszonen. Dybden 3,0 m.u.t. svarer til en meter under
grundvandsspejlet og er den 17. september 2000 kun opvarmet til over 87 °C lokalt omkring injektionsboringerne.
Efter ca. 15 dages dampinjektion (den 23. september 2000) var der 1,5 m.u.t. opnået en
tilsyneladende sammenhængende ring af damp mellem injektionsboringerne, mens der 2,25
m.u.t. var opnået damptemperatur i hele oprensningsområdet. På samme tidspunkt var der
desuden opnået temperaturer over 87 °C i en stor del
af den sydlige del af kildeområdet 3,0 m.u.t.
Perioden fra den 24. til den 27. september 2000 var som beskrevet i kapitel 6 præget
af driftproblemer pga. tæring af en varmeveksler/korrosion af grundvandspumperne.
Anlægget har således været i ustabil drift med en betydelig reduceret injektion og
ekstraktion. Dette afspejles tydeligt i temperaturfald frem til den 27. september 2000.
Den 28. september 2000 er anlægget genstartet på fuld kraft, og fra den 28. september
til den 1. oktober 2000 ses en markant opvarmning af kildeområdet 1,5, 2,25 og 3,0 m.u.t.
Herefter følger en periode med svingende temperaturer som følge af en ustabil drift frem
til omkring den 11. oktober 2000 som følge af udskiftning af grundvandspumperne.
Fra den 11. oktober 2000 og frem til den 4. december 2000, hvor anlægget er overgået
til cyklisk drift, har der generelt været en stabil drift og hermed opvarmning af
kildeområdet. Temperaturplottene viser, at der omkring den 30. november 2000 er opnået
maksimal opvarmning/dampudbredelse med damptemperaturer i stort set hele kildeområdet
1,5, 2,25 og 3,0 m.u.t. Dog er der 3,75 m.u.t., svarende til toppen af lerlaget, fortsat
kun temperaturer over 87 °C lokalt omkring
injektionsboringerne.
Temperaturudviklingen er belyst forholdsvist groft i området mellem IB3, IB4, IB5 og
EB1. Moniteringen viser dog generelt en tendens til en mindre effektiv opvarmning af
området mellem IB3 og IB4 samt i mindre udstrækning mellem IB4, IB5 og EB1. Den mindre
effekt af dampinjektionen i disse områder vurderes forårsaget dels af lokale
lavpermeable geologiske forhold i jordlagene omkring IB5 og EB1 - som begge havde uventet
lave ydelser - og dels af, at der formentlig har været en særlig stor indstrømning af
koldt grundvand i zonen umiddelbart over leren i disse områder. Dette afspejles i den
meget langsomme opvarmning af dette område 3,0 m.u.t.
Temperaturer terrænnært (0,75 - 1,0 m.u.t.)
I bilag 1 ses temperaturplots for dybden 0,75 - 1,0 m.u.t. den 25. september, den 10.,
18. og 25. oktober samt den 2., 11. og 30 november 2000. For temperaturboringerne inden
for oprensningsområdet er der desuden i figur 7.1 vist tidsserier for temperaturen 0,75
m.u.t. (T7, T8, T13, T14, T23, T24, T25, T27 og T28) og 1,0 m.u.t. (T1-T6). Af bilag 1 og
figur 7.1. fremgår, at temperaturen 1,0 m.u.t. i størstedelen af perioden med kontinuert
drift har været over 87°C i områderne omkring
injektionsboringerne. I den sydlige del af oprensningsområdet er der ligeledes
registreret temperaturer over 87°C imellem
injektionsboringerne.
Se her!
Figur 7.1
Temperaturer terrænnært i den kontinuerte driftsperiode
I perioden frem mod slutningen af den kontinuerte drift er der opnået en temperatur
på mere end 87°C i størstedelen af
oprensningsområdet. Kun i dele af kildeområdet, herunder omkring injektionsboringerne er
der opnået damptemperaturer 0,75 - 1,0 m.u.t. I perioden med kontinuert drift er der
således opnået damptemperatur 0,75 - 1,0 m.u.t. i injektionsboringerne samt i T1, T2, T3
(kortvarigt), T7, T13, T14 (kortvarigt), T27 og T28 jf. figur 7.1.
Ovennævnte temperaturforløb i de terrænnære jordlag viser sammenholdt med
temperaturdataene fra 1,5 m.u.t., at der i den største del af kildeområdet har været en
kondensationsfront beliggende ca. 0,5 til ca. 1,2 m.u.t. Fronten har ligget mest
terrænnært umiddelbart omkring injektionsboringerne.
Temperaturdataene viser desuden, at kogepunktet for en blanding af fri fase PCE og vand
(87°C) er opnået i hele den centrale del af
kildeområdet i slutningen af perioden med kontinuert drift. Dette betyder, at eventuel
fri fase PCE på dybder større end ca. 0,75 - 1,0 m.u.t. fra før oprensningen eller som
følge af kondensation under oprensningen må forventes at være ført på gasfase ved
kogning. Før oprensningen er der ikke truffet indikationer på nævneværdige områder
med kraftig jordforurening med PCE terrænnært, og med det konstaterede temperaturforløb
anses det ikke for sandsynligt, at der kan være efterladt væsentlig fri fase
terrænnært.
Tilstedeværelsen af en kondensationsfront (opvarmet til under damptemperatur) over
dampzonen betyder dog, at der i de terrænnære jordlag vil være efterladt opløste
forureningskomponenter i kondensatet.
Vertikale temperatursnit
Ud fra de automatisk opsamlede temperaturdata i T1 - T6 er der i figur 7.2 optegnet
vertikale temperarurprofiler for henholdsvis den 12. september 2000 (4 dage efter
dampstart i IB1), den 23. september 2000 og den 5. december 2000 (dagen efter
iværksættelsen af den cykliske drift).
Se her!
Figur 7.2
Vertikale temperaturprofiler - T1-T6 - gennem den kontinuerte driftsperiode
T1, T2 og T3 er placeret på en linie mellem injektionsboring IB1 og ekstraktionsboring
EB2. Snittene i T1- T3 illustrerer således dampzonens udseende i et snit gennem
oprensningsområdet. Af kurverne for den 23. september 2000 fremgår det, hvorledes
dampzonen i den indledende fase søger op mod toppen af grundvandszonen som følge af
opdrift, og hvorledes zonen med damptemperaturer er smal og endnu ikke har nået T3. De
forhøjede temperaturer i T3 skyldes kondenseret damp, som strømmer mod EB2 som følge af
grundvandsoppumpningen. Kurverne for den 23. september 2000 viser, at der ved T1 er
dampzone fra ca. 0,75 - 3,5 m.u.t., mens zonen med damptemperaturer ved T2 og T3 er lidt
smallere.
Den vandmættede zone kan på figur 7.2 aflæses, som den zone over lerlaget (ca. 3,7
m.u.t.), hvor der ikke er damptemperaturer; det vil sige temperaturer lavere end ca.
95-100°C afhængigt af det aktuelle tryk. Den 5.
december 2000 er denne zone således ca. 0,2 m i T1 og ca. 0,5 - 0,7 meter i T2 og T3.
Dette illustrerer tydeligt, at opvarmningen i dybden vanskeliggjordes af en uventet stor
indstrømning af koldt grundvand i en grovkornet horisont umiddelbart over lerlaget.
Opvarmningen af den vandmættede del af sandlaget samt den underliggende ler er
primært foregået ved varmeledning fra dampzonen og kondensatfronten, hvor størrelsen af
energitilførslen har været bestemt af varmeledningstallet for jordlagene, temperaturen i
dampzonen og afkølingen som følge af indstrømning af grundvand over leren.
Temperaturudviklingen i lagene under dampzonen svarer nøje til det forventede ved
varmeledning.
Temperatursnittene for T4, T5 og T6 viser, at disse boringer den 12. september 2000
endnu ikke var påvirkede af opvarmningen. Snittene viser desuden, at den opnåede
dampzone ved T6 med en tykkelse på ca. 1,7 meter var forholdsvis tynd, og at der under
dampzonen ved denne boring var ca. 1 meter mættet sand. Årsagen til den forholdsvis
begrænsede dampzone ved T6 er formentlig, at jordlagene i dette område er forholdsvist
finkornede, hvorfor dampen fortrinsvist har strømmet i omkringliggende mere højpermeable
lag. Dette er i overensstemmelse med, at den opnåede ekstraktionsrate for grundvand og
poreluft i den nærliggende EB1 var væsentligt lavere end forventet.
Med henblik på vurdering af stabiliteten af eventuel fri fase PCE er det interessant
at undersøge til hvilken dybde, det fælles kogepunkt for vand og PCE er nået. Til dette
formål er der i figur 7.2 indlagt hjælpelinier ved 87°C.
Det fremgår, at det fælles kogepunkt er opnået omtrent til toppen af lerlaget i T1 -
T4, mens det i T5 og T6 er opnået til henholdsvis ca. 3,4 og 3,2 m.u.t., svarende til ca.
0,3 og 0,5 meter over lerlaget.
Umiddelbart omkring ekstraktionsboringerne har afsænkningen af grundvandsspejlet - og
således formentlig også opvarmningen i dybden - været mest effektiv.
Eventuel fri fase over lerlaget forventes således at være mobiliseret ved kogning og
fjernet på gasfase fra områderne ved injektions- og ekstraktionsboringerne samt i
størstedelen af kildeområdet i øvrigt. I området omkring T5 og T6 har
fjernelsesmekanismen for eventuel fri fase over lerlaget derimod været mobilisering ved
nedsættelse af overfladespændingen mellem fri fase PCE og vand samt øget opløselighed
som følge af temperaturstigningen. Disse mekanismer er mindre effektive end ovennævnte
kogning, og eventuel fri fase PCE i disse områder kan således være helt eller delvist
efterladt. Analyser af jordprøver fra den mættede zone efter oprensningen samt analyser
af oppumpet grundvand under og efter oprensningen viser meget lave indhold af PCE og
olieprodukter, og det vurderes derfor, at der ikke er efterladt nævneværdige mængder
fri fase i den mættede zone.
Vurdering
Med Miljøstyrelsens engagement i sagen blev det planlagte antal moniteringsboringer
for temperatur udvidet fra 14 til 28. Desuden blev der i seks boringer foretaget logning
af temperaturen med en opløsning over dybden på op til 0,1 m. Som udgangspunkt er
samtlige temperaturer noteret og vurderet hver anden dag i perioden med kontinuert drift
og hver uge ved cyklisk drift.
Den samlede monitering vurderes at have givet et godt og veldokumenteret grundlag for
den daglige drift af afværgeforanstaltningerne. Med henblik på at opnå en
tilstrækkelig dokumentation på eventuelle lignende fremtidige sager vurderes det ikke
muligt at reducere antallet af målesteder væsentligt. Den detaljerede vertikale
temperaturmonitering har givet meget værdifulde oplysninger om beliggenheden af dampzonen
vertikalt og hermed om effekten af afdræningen af kildeområdet. Desuden har den dannet
grundlag for detaljerede vurderinger af sandsynligheden for om - og i givet fald hvor -
der kan være efterladt fri fase over lerlaget.
På baggrund af erfaringerne fra projektet står det klart, at det oprindeligt
planlagte moniteringsprogram, under de givne omstændigheder, ikke ville have tilvejebragt
en tilstrækkelig detaljeret viden om temperaturudbredelsen i jorden under projektet.
Grundlaget for at foretage vigtige justeringer af driften ville således have været
spinkelt.
Den vertikale trykmonitering skulle som beskrevet indgå i arbejdet med at udvikle en
model til simulering af dampudbredelse i jord samt til modelstudier af mulig vertikal
mobilisering af fri fase PCE.
Som nævnt i afsnit 5.2 er det ikke lykkedes at etablere et tilstrækkeligt antal
brugbare målepunkter til, at måleprogrammet er gennemført.
Vurdering
Den udførte markedsanalyse har vist, at der ikke er kommercielt tilgængelige
tryksensorer, som er udviklet til in situ monitering under de aktuelle forurenings- og
temperaturforhold i forbindelse med oprensningen. Enkelte sensorer er dog af leverandøren
angivet til muligvis at kunne anvendes. Prisen for disse sensorer er oplyst til kr.
3.000,- /stk.
Sammenfattende vurderes detaljerede in situ trykmålinger i og omkring damp-zonerne for
at være vanskeligt gennemførlige, og det vurderes ikke umiddelbart realistisk at anvende
de eksisterende sensorer, som der er kendskab til i Danmark.
Med henblik på modelstudier på DTU er der udført laboratorieforsøg på udvalgte
jordprøver til bestemmelse af kapillartrykskurver og permeabilitet af jordlag i
oprensningsområdet.
Der blev udtaget 8 dybdespecifikke jordprøver fra 1,5 til 3,8 m.u.t. samt 3
intaktkerner.
For prøven udtaget 3,25 m.u.t. er der bestemt en kapillartrykskurve, som er en central
inputparameter i flerfasemodellering. Kurven er bestemt ved, at en trykcelle er pakket med
prøven, som efterfølgende er blevet vandmættet. Herefter er vandet langsomt blevet
pumpet ud, mens trykket er målt inde i prøven. Derved fås en række koordinatsæt
mellem vandmætning og kapillartryk, hvortil der er tilpasset en van Genuchten-kurve. Den
tilpassede kurve er vist på figur 7.3.

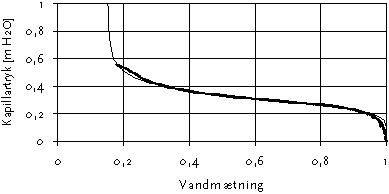

Figur 7.3.
Kapillartrykskurve (Van Genuchten-tilnærmelse) for prøve udtaget 3,25
m.u.t. Den tynde kurve viser den tilpassede funktion.

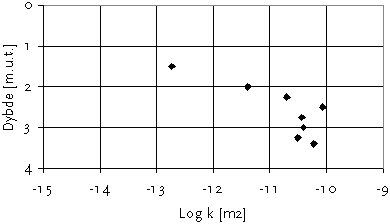

Ved hjælp af "falling head"-metoden er permeabiliteten for de 8
dybdespecifikke jordprøver bestemt. Denne metode er forholdsvis usikker, og samtidig bør
permeabiliteten ideelt set bestemmes på ikke-forstyrrede prøver. Resultaterne er derfor
behæftet med betydelig usikkerhed, men de giver dog en indikation af variationen i
permeabiliteten ned igennem jordlagene. På figur 7.4 er de fundne permeabiliteter
afbildet som funktion af dybden.
Figur 7.4.
Estimerede permeabiliteter over dybden
Det ses, at permeabiliteten er væsentligt lavere i de øverste jordlag end i bunden af
det forurenede sandlag. Det skal dog nævnes, at de terrænnære prøver havde en tendens
til at forme aggregater, når de tørrede, hvilket kunne tyde på, at jordlagene indeholdt
sprækker. Derfor kan det forventes, at permeabiliteten for gasfasen i disse øverste
umættede lag vil være større, end umiddelbart forventet ud fra permeabiliteten målt
under vandmættede forhold.
Med henblik på at vurdere risikoen for spredning af forurening på fri fase, som er
tungere end vand, ned gennem det underliggende lerlag blev der udtaget en intaktkerne. Ved
dampinjektion kan der være risiko for en sådan spredning, eftersom der kan ske en
opkoncentrering af forurening ved dampfronten og ud fra at overfladespændingen mellem
vand og forureningen mindskes ved stigende temperatur. For at en forurening på fri fase
skal kunne trænge ind i et vandmættet lag, skal dens tryk overstige vandets tryk med den
såkaldte indtrængningsværdi (entry pressure). Indtrængningsværdien afgøres af
jordtypen og overfladespændingen mellem vand og den indtrængende fase.
Forurening med PCE på fri fase, der ligger ovenpå et lavpermeabelt
lerlag, vil som følge af den større densitet udøve et højere tryk på det
underliggende lerlag end vandet. Størrelsen af dette tryk afhænger af tykkelsen af laget
med fri fase.
Intaktkernen viste, at lerets indhold af lermineraler var stort og at leren var
forholdsvist homogen. Det blev forsøgt at bestemme en luftindtrængningsværdi på den
vandmættede ler ved at placere en prøve i en trykcelle og derefter øge trykket i
luftfasen. Ved et overtryk på 5 m vandsøjle var indtrængningsværdien stadig ikke
oversteget, hvilket kunne konstateres ved, at der ikke blev fortrængt vand fra prøven.
Det var ikke muligt at gå op til et højere tryk med det pågældende apparatur, og det
kan derfor kun konkluderes, at indtrængningsværdien for luft er større end 5 m
vandsøjle. Skaleres dette tryk med forholdet mellem overfladespændingerne for
henholdsvis luft-vand og PCE-vand fås et indtrængningstryk for PCE på minimum 2,8 m
vandsøjle. Det svarer igen til, at der skal ligge en pulje af fri fase PCE med en
vertikal udstrækning på 4,5 m, hvilket ikke er realistisk. Selvom der sker en
opkoncentrering og overfladespændingen sænkes, kan det derfor ikke forventes, at der vil
forekomme nedadrettet transport af fri fase. Det kan heller ikke forventes, at vandmættet
ler af den aktuelle type vil indeholde sprækker, som ellers kunne have medført
nedadrettet transport.
På igangværende dampoprensninger af kreosot (Californien, USA) og af PCE (Hedehusene,
Danmark) er der konstateret tegn på nedbrydning af forurening ved vådoxidation. Til en
grov belysning af eventuel vådoxidation under oprensningen på Østerbro, Aalborg er der
udført IR-måling for indhold af CO2 og O2 på afkast fra
vakuumpumpen. Resultaterne af disse målinger er vist i bilag 2.
Det fremgår, at koncentrationen af CO2 i afkastluften i de første ca. 12
dages drift (frem til den 20. september 2000) lå fra 0,2 - 0,9 % v/v. Herefter er der
frem til den 28. september 2000 målt indhold af CO2 på 1,3 - 1,8 % v/v. I den
resterende del af moniteringsperioden - frem til den 20. november 2000 - har CO2
koncentrationen ligget fra ca. 0,2 - 0,6 % v/v. Til sammenligning er CO2
koncentrationen i udeluft (baggrundsniveauet) i måleperioden registreret til ca. 0,03 -
0,2 % v/v.
Ved en antaget gennemsnitlig ekstraktion af ikke kondenserbar gas på 150 m3/time
i hele perioden med kontinuert drift kan det overslagsmæssigt beregnes, at der i alt -
udover bidrag fra det målte baggrundsniveau - er ekstraheret ca. 48.000 mol CO2,
svarende til ca. 570 kg kulstof. Det skal bemærkes, at datagrundlaget for denne beregning
er meget usikkert.
Det ekstraherede kulstof kan dels stamme fra vådoxidation af terpentin, PCE og
organisk stof og kan dels være frigivet fra grundvandet som følge af opvarmningen, idet
opløseligheden af CO2 i vand falder med stigende temperatur.
På baggrund af en vandkemisk analyse udført på grundvand fra kildeområdet før
oprensningen kan det således beregnes, at der ved opvarmning af 1 m3 grundvand
fra 10 - 65 °C kan frigives ca. 130 g CO2 og udfældes ca. 230 g kalk.
Usikkerheden på beregningen er ca. 10 %, men da beregningen forudsætter ligevægt mellem
CO2-indholdet i gas og vandfasen er den reelle usikkerhed på estimatet
formentlig væsentligt større. Således må det forventes, at den beregnede frigivelse af
CO2 er overestimeret.
I perioden med kontinuert drift er der oppumpet i alt ca. 5.000 m3
grundvand, jf. figur 6.3. Hvis det antages, at vandet inden oppumpningen i gennemsnit er
opvarmet fra 10 til 65°C kan der fra dette vand være frigivet ca. 650 kg CO2
svarende til ca. 180 kg kulstof. Tilsvarende kan det estimeres, at opvarmningen af de
5.000 m3 grundvand ved ligevægt ville medføre en udfældning af kalk på ca.
1.200 kg. Der er ikke observeret væsentlige problemer med kalkudfældninger i perioden
med kontinuert drift, og de estimerede frigivelser af CO2 og kalk anses
således for at være absolutte maksimumsværdier. Det bør bemærkes, at beregningerne er
udført på baggrund af en enkelt vandkemisk analyse, og således er behæftet med stor
usikkerhed.
Andelen af kulstof i terpentin og PCE er henholdsvis ca. 86 og 14 vægt %. Hvis det som
estimeret ovenfor antages, at 180 af de i alt 570 kg kulstof, som er ekstraheret, er
frigivet fra det oppumpede grundvand, må de resterende 390 kg kulstof have en anden
kilde. Såfremt disse 390 kg kulstof stammer fra vådoxidation af henholdsvis terpentin og
PCE kan der under den kontinuerte drift være nedbrudt ca. 450 kg terpentin eller ca.
2.800 kg PCE. Såfremt der ved vådoxidation var nedbrudt en mængde PCE af denne
størrelsesorden ville det medføre et kraftigt fald i pH i det oppumpede vand. Der er
ikke udført pH målinger i dette vand, og der er ikke konstateret tegn på ekstraordinær
korrosion. En mulig fjernelse af 2.800 kg PCE ved vådoxidation forekommer på denne
baggrund at være overestimeret.
Iltmålingerne har i hele oprensningsperioden varieret mellem 19 og 21,5 % v/v. De
laveste værdier er generelt registreret sammenfaldende med de højeste CO2
niveauer.
Vurdering
Den udførte monitering af ekstraheret CO2 er forholdsvis upræcis, og det
ekstraherede flow af ikke kondenserbar gas er ligeledes behæftet med væsentlig
usikkerhed. Overslagsberegninger viser dog, at der med gasfasen er ekstraheret væsentligt
mere kulstof, end der har kunnet frigøres fra det oppumpede grundvand.
Dette "overskud" af kulstof kan skyldes nedbrydning af naturligt organisk
stof, terpentin eller PCE, og der er ikke grundlag for at estimere den mængdemæssige
fordeling mellem disse. Såfremt en væsentlig andel af kulstoffet stammer fra
vådoxidation af terpentin eller PCE, vil det dog betyde, at forureningsfjernelsen ved
denne vådoxidation kan være i samme størrelsesorden som den konstaterede fjernelse af
forurening på gasfase eller som fri fase.
Dokumentationen af, hvorvidt der under dampoprensningen er foregået en vertikal
spredning af forurening ned i den ler, som underlejrer det forurenede sandlag, er
foretaget ved udtagning og analyse af intakte jordkerner i to felter. Begge felter er
placeret i den værst forurenede del af kildeområdet. Umiddelbart ved siden af de to
felter er der etableret boringer (T4 og T5) med detaljeret temperaturmonitering i
sandlaget og i den underliggende ler. Placeringen af felterne samt temperaturboringerne
fremgår af figur 7.5.

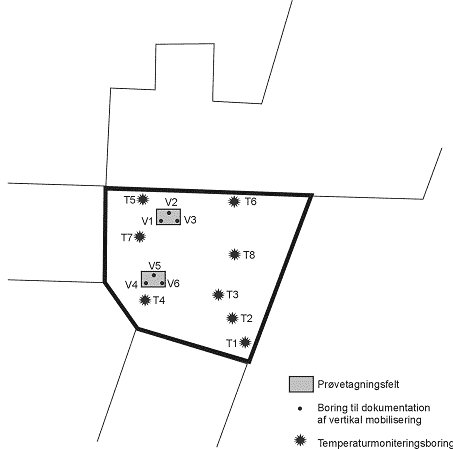

Figur 7.5
Placering af prøvetagningsfelter samt temperaturmoniteringsboringer
Analyseresultater før og efter oprensningen i overgangen fra sand til ler samt i
lerlaget er vist i figur 7.6 og 7.7. I figurerne 7.6 og 7.7 er der ligeledes vist
temperaturprofiler i de nærliggende moniteringsboringer henholdsvis først, midt i, og
sidst i perioden med kontinuert drift.
Som det fremgår af figur 7.6 og 7.7 har der generelt ikke som følge af oprensningen
kunnet konstateres tegn på forureningsspredning ned i leren. Enkelte undtagelser er
jordprøven fra V3 - udtaget 3,6 m.u.t. (10 cm inde i lerlaget) og jordprøven fra V2 -
udtaget 3,5 m.u.t. (toppen af lerlaget). For førstnævnte prøve er der observeret en
betydelig stigning i indholdet af PCE fra før til efter oprensningen (fra baggrundsniveau
til 1,1 mg/kg). Denne forskel har ikke umiddelbart kunnet forklares. En lignende forskel
er ikke observeret ved PID-målinger på de to jordprøver, idet der ved begge prøver
(V3.36, før og V3.36, efter) er påvist udslag omkring baggrundsniveau. Ved prøven
udtaget 3,5 m.u.t. i V2 er der hhv. før og efter oprensningen påvist et indhold af PCE
på 0,02 og 0,37 mg/kg. Ligeledes er denne forskel ikke observeret ved PID-målinger, og
en nærmere forklaring på det stigende niveau findes således ikke.
Temperaturprofilerne for de to felter viser, at temperaturen i overgangen fra sand til
ler i en stor del af perioden har ligget på ca. 60-95°C, og at der over leren har været
en vandmættet zone på 30-50 cm, hvor damptemperaturer ikke er opnået. Forekomsten af
denne vandmættede zone også sidst i oprensningsperioden tilskrives afkøling som følge
af den uventede store indstrømning af grundvand i et tyndt groft lag over leren.
Af figurerne fremgår desuden, at temperaturen i leren har været jævnt stigende
gennem hele oprensningsperioden som følge af varmeledning fra den overliggende dampzone.
0,3 meter inde i leren var temperaturen efter ca. 50 dages effektiv dampinjektion
70-80°C.
Se her!
Figur 7.6
Analyseresultater for V1-V6 - for TCE og PCE
Se her!
Figur 7.7
Analyseresultater for V1-V6 - for benzen
Vurdering
Ved de udførte undersøgelser er der ikke truffet tegn på en væsentlig vertikal
spredning af forurening ned i leren som følge af oprensningen. Der er dog enkelte
undtagelser, hvilket kan skyldes en mindre grad af vertikal mobilisering, eller at
jordprøverne udtaget hhv. før og efter oprensningen ikke er udtaget i præcist det samme
punkt.
Prøver af smeltevandsleren i oprensningsområdet er beskrevet som kompakte og
"fede", og der er ikke truffet sandslirer mv. Leren må således anses for at
kunne yde forholdsvis stor modstand mod forureningsnedtrængning i forhold til mere
sandede typer af moræneler.
Formålet med den cykliske drift er at mobilisere og fjerne forurening, som ikke er
fjernet under den kontinuerte drift. Moniteringen er foretaget ved PID-måling (Photovac
2020) på afkastluft samt ved laboratorieanalyser for chlorerede opløsningsmidler og
olieprodukter. Resultaterne af den udførte monitering fremgår af figur 7.8 og 7.9.
PID-kurven er den samme i de to figurer, men de angivne analyseværdier repræsenterer
henholdsvis chlorerede opløsningsmidler (PCE)/total-kulbrinter (terpentin) og summen
heraf.
Se her!
Figur 7.8
PID-målinger og analyseresultater - hhv. PCE og total kulbrinter - under cyklisk
drift
Se her!
Figur 7.9
PID-målinger og summerede analyseresultater under cyklisk drift
PID-målinger og analyseresultater
Af figur 7.8 og 7.9 fremgår, at der er gennemført fem cyklusser, og det fremgår
tydeligt, at PID stiger kraftigt umiddelbart efter dampstop for efter ca. 1 - 2 dage at
aftage markant over de efterfølgende 2 - 3 dage. Ved genstart af dampen, falder
PID-niveauet yderligere. Dette forløb svarer nøje til det forventede. Således medfører
trykaflastningen ved dampstop en forholdsvis hurtig frigivelse af forureningskomponenter,
som bortventileres i løbet af et par dage. Frigivelsen af forureningskomponenter fra
kondensat, som infiltrerer den tidligere underliggende dampzone, vil foregå fra
umiddelbart efter dampstop. En fuldstændig afdræning af kondensatet ned i den umættede
zone må dog forventes at tage flere uger.
Det ses endvidere, at PID-niveauet var forholdsvist højt i flere målinger under
cyklus 4 og ved en enkelt måling i cyklus 5. Dette skyldes formentligt, at området ved
T1, T2 og T3 ikke opnåede en afkøling til nævneværdigt under damptemperatur under de
første 3 cyklusser. Temperaturerne i T1 - T3 sidst i de fem cyklusser er vist i figur
7.10. Det ses, at temperaturerne i dette område ved cyklus 4 og 5 faldt til maksimalt ca.
90oC, hvorved effekten af den cykliske drift også forventes at være markant i
dette område.
Af figur 7.8 fremgår det, at niveauet af terpentin og chlorerede opløsningsmidler
varierer markant gennem perioden med cyklisk drift, samt at der ikke er en eentydig
sammenhæng mellem PID og analyseresultaterne for terpentin og chlorerede
opløsningsmidler individuelt. PID-målingerne repræsenterer summen af terpentin og
PCE/TCE. Figur 7.9 viser, at der er en udmærket overensstemmelse mellem PID-målingerne
og summen af terpentin og chlorerede opløsningsmidler i afkastluften før kulfiltrene.

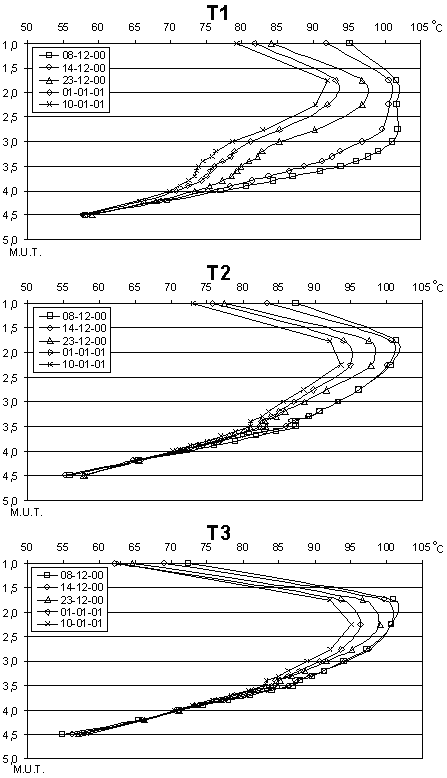

Figur 7.10
Vertikale temperaturprofiler for T1, T2 og T3 under den cykliske drift
Fjernede mængder terpentin og chlorerede opløsningsmidler
Det er estimeret, at der i alt er fjernet ca. 800 kg forurening under oprensningen.
Heraf udgør terpentin den overvejende del. På baggrund af resultaterne i figur 7.8 og
7.9 er forureningsfjernelsen under de udførte cyklusser estimeret. Beregningerne af hhv.
gas- og vandfase er vist i tabel 7.1 og 7.2, og det fremgår, at fjernelsen falder markant
med antallet af cyklusser. Ved cyklus 1 er der således fjernet ca. 2,0 kg terpentin og
0,17 kg PCE, mens der i cyklus 4 og 5 er estimeret en fjernelse af henholdsvis terpentin
og chlorerede opløsningsmidler på ca. 0,3 - 0,5 og ca. 0,03 kg.
Tabel 7.1
Fjernede mængder chlorerede opløsningsmidler og terpentin under cyklisk
drift - gasfase
|
Fra |
Til |
Antal timer h |
Flow
m3/h |
Vurderet konc., mg/m3 |
Fjernet mængde Kg |
Chlor. |
Terpentin |
Chlor. |
Terpentin. |
1.cyklus |
5/12/00 14.17 |
11/12/01 9.30 |
139 |
120 |
10 |
120 |
0,17 |
2,0 |
2. cyklus |
11/12/00 9.30 |
18/12/00 17.40 |
176 |
120 |
6 |
60 |
0,13 |
1,3 |
3. cyklus |
18/12/00 17.40 |
27/12/00 9.45 |
208 |
120 |
2 |
20 |
0,05 |
0,5 |
4. cyklus |
27/12/00 9.45 |
05/01/01 9.15 |
216 |
120 |
1,3 |
20 |
0,03 |
0,5 |
5. cyklus1) |
05/01/01 9.15 |
14/01/01 13.20 |
220 |
120 |
1 |
10 |
0,03 |
0,3 |
1) Varigheden af 5. cyklus er sat til 220 timer
Tabel 7.2
Fjernede mængder chlorerede opløsningsmidler og terpentin under cyklisk
drift - vandfase
|
Fra |
Til |
Antal
timer h |
Flow
m3/h |
Vurderet
konc., mg/m3 |
Fjernet
mængde Kg |
Chlor. |
Terpentin |
Chlor. |
Terpentin. |
1.cyklus |
5/12/00 14.17 |
11/12/01 9.30 |
139 |
2 |
142) |
503) |
0,004 |
0,014 |
2. cyklus |
11/12/00 9.30 |
18/12/00 17.40 |
176 |
2 |
14 |
50 |
0,005 |
0,018 |
3. cyklus |
18/12/00 17.40 |
27/12/00 9.45 |
208 |
2 |
14 |
50 |
0,006 |
0,021 |
4. cyklus |
27/12/00 9.45 |
05/01/01 9.15 |
216 |
2 |
14 |
50 |
0,006 |
0,022 |
5. cyklus1) |
05/01/01 9.15 |
14/01/01 13.20 |
220 |
2 |
14 |
50 |
0,006 |
0,022 |
|
|
1) |
Varigheden af 5. cyklus er sat til 220 timer |
2) |
Indholdet af PCE+TCE var 14 mg/l ved seneste analyse (27/11/00) |
3) |
Indholdet af terpentin var under detektionsgrænsen (50 mg/l) ved
seneste analyse (27/11/00) 5) |
Vurdering
Den meget detaljerede monitering med PID-måleren har været helt afgørende vigtig for
de daglige vurderinger og justeringer af driftstrategien under den cykliske drift. De
opnåede resultater vurderes at have givet et pålideligt og tilstrækkeligt datagrundlag
for beslutninger om, hvornår de forskellige anlægsdele skulle startes og standses.
PID-målingerne er foretaget manuelt, hvilket bevirker en løbende kvalitetskontrol af
samtlige målinger. Alternativt kan der anvendes systemer med automatisk registrering af
PID mv., men driftsstabiliteten og pålideligheden af sådanne systemer er ofte lav.
De akkrediterede analyser anses derimod ikke for anvendelige i forbindelse med de
daglige driftsjusteringer, som er nødvendige i perioder med cyklisk drift.
Analyseresultaterne foreligger i bedste fald først 1 - 2 dage efter prøvetagningen, og
det er ikke muligt ud fra de relativt få analyseresultater at få et klart billede af
oprensningsforløbet i den cykliske periode.
Med henblik på at belyse variationen i andelen af ikke kondenserbar gas i den
ekstraherede gasfase under cyklisk dampinjektion er der installeret en sensor for relativ
luftfugtighed på fællesstrengen for ekstraheret gasfase.
Som nævnt iafsnit 5.7 blev sensoren defekt kort efter installationen, og der er ikke
opnået brugbare data.
Vurdering
På baggrund af den udførte markedsanalyse vurderes der ikke umiddelbart at være
kommercielt tilgængelige sensorer, som med sikkerhed kan anvendes til fugtighedsmålinger
under forhold som i ekstraktionsstrengen på Østerbro.
| Forside | | Indhold | | Forrige | | Næste | | Top | |
