HYdrokemisk interaktion mellem Grundvand og Overfladevand (HYGRO)
Bilag 4 Testkortlægning med georadar i Gjern Å systemet
Der er udført testkortlægning med georadar på tre lokaliteter i Gjern Å systemet (Figur B4.1). Testkortlægningerne er udført på lokaliteter, hvor der tidligere er udført geologiske og hydrologiske undersøgelser, bl.a. boringer.

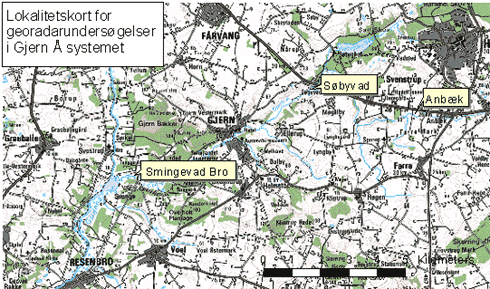

Figur B4.1
Oversigtskort over Gjern Å systemet med georadartestlokaliteterne.
Anbæk
Langs Voldby Bæk ved Anbæk er der optaget georadardata langs fire profillinier, hvoraf linie L00 er placeret langs en boretransekt (Figur B4.2 og B4.3). Der er optaget data med et georadarsystem påmonteret dels 100 MHz antenner, dels 200 MHz antenner. Der er opnået stort set samme penetration med de to antennefrekvenser, derfor er det kun 200 MHz dataene som præsenteres her. Figur B4.4 og B4.5 viser georadarprofilerne sammenstillet med lithologiske logs fra boringer.
Figur B4.2
Kort over georadarlinier ved Voldby bæk, Anbæk.
Figur B4.3
Dalbunden ved Voldby Bæk, som løber bag det store træ. Linie L00 markeret
med landmålerstokke ender ved det store træ (Foto: Søren Nielsen).

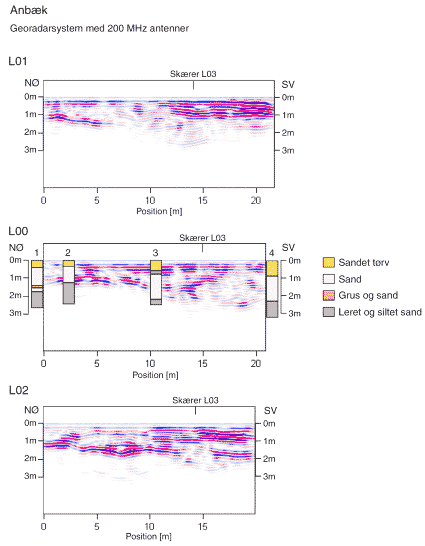

Figur B4.4
Georadarprofilerne L00, L01 og L02 fra Anbæk optaget med et georadarsystem
med en antennefrekvens på 200 MHz. Georadarprofilerne er tid-dybde konverteret med en
radiobølgehastighed på 0.06 m/ns (ns= 10-9 s). Lithologiske logs er påtegnet
georadarprofilerne.
Figur B4.5
Georadarprofilet L03 fra Anbæk optaget med et georadarsystem med en
antennefrekvens på 200 MHz. Georadarprofilerne er tid-dybde konverteret med en
radiobølgehastighed på 0.06 m/ns (ns= 10-9 s).
Søbyvad
Langs Gjern Å ved Søbyvad er der optaget georadardata langs fire profillinier, hvoraf linie L00 og L01 er placeret langs boretransekter (Figur B4.6 og B4.7). Linie L01 udgør kun den del af en boretransekt, der ligger tættest ved åen, da transekten derefter går genem et sumpet ellekrat (Figur B4.7). Der er optaget data med et georadarsystem påmonteret dels 100 MHz antenner, dels 200 MHz antenner. Der er opnået stort set samme penetration med de to antennefrekvenser, derfor er det kun 200 MHz dataene som præsenteres her. Figur B4.8 og B4.9 viser georadarprofilerne sammenstillet med lithologiske logs fra boringer.
Figur B4.6
Kort over georadarlinier ved Gjern Å, Søbyvad.

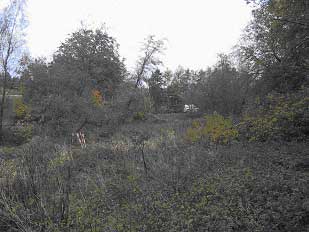

Figur B4.7
Fotos fra Gjern Ådal ved Søbyvad. Fotoet til højre er taget langs
georadarlinie L01. Det viser, at det er et vanskeligt terræn at udføre geordarmålinger
i.
Figur B4.8
Georadarprofilerne L00, L01 og L03 fra Søbyvad optaget med et georadarsystem
med en antennefrekvens på 200 MHz. Georadarprofilerne er tid-dybde konverteret med en
radiobølgehastighed på 0.06 m/ns (ns= 10-9 s). Lithologiske logs er påtegnet
georadarprofilerne.
Figur B4.9
Georadarprofilet L02 fra Søbyvad optaget med et georadarsystem med en
antennefrekvens på 200 MHz. Georadarprofilet er tid-dybde konverteret med en
radiobølgehastighed på 0.06 m/ns (ns= 10-9 s). Lithologiske logs er påtegnet
georadarprofilerne.
Smingevad
Langs Gjern Å ved Smingevad Bro er der optaget georadardata langs en profillinie placeret langs en boretransekt (Figur B4.10 og B4.11). Der er optaget data med et georadarsystem påmonteret dels 100 MHz antenner, dels 200 MHz antenner. Der er opnået en bedre penetration med 100 MHz antennefrekvensen, derfor præsenteres georadarprofiler for begge antennefrekvenser. Figur B4.12 illustrerer, at den bedre penetration opnået med 100 MHz antennefrekvensen, er på bekostning af en bedre opløselighed, som man får med 200 MHz antennefrekvensen. Figur B4.12 viser georadarprofilerne sammenstillet med lithologiske logs fra boringer.

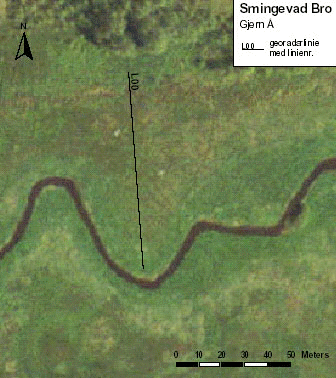

Figur B4.10
Kort over georadarlinie ved Gjern Å, Smingevad Bro.

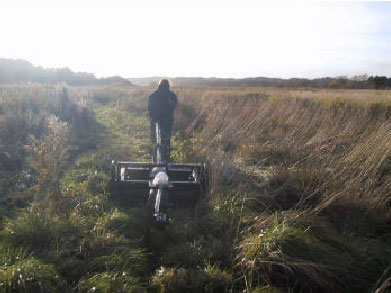

Figur B4.11
Foto fra Gjern Ådal ved Smingevad Bro langs georadarlinie L00.
Figur B4.12
Georadarprofilerne L00 fra Smingevad Bro optaget med et georadarsystem med en
antennefrekvens på 100 MHz (øverst) og på 200 MHz (nederst). Georadarprofilet er
tid-dybde konverteret med en radiobølgehastighed på 0.07 m/ns (ns= 10-9 s).
Lithologiske logs er påtegnet georadarprofilerne.
