Feltundersøgelse af vandforsyningernes plastrør
6 Resultat af migrationstest
I det følgende afsnit beskrives resultaterne af migrationstests på nye rør (PE- og PVC rør) og på udtagne rørstykker fra det eksisterende ledningsnet (PE- og PVC rør).
Udfra datamaterialet har det ikke været muligt at vise en tydelig forskel mellem resultaterne for de forskellige rørfabrikater. Derfor er det besluttet, at rørfabrikaterne er anonymiseret i resultatbehandlingen og
diskussionsafsnittet.
Resultaterne er angivet som en koncentration i vandet. Resultaterne fra migrationstests kan omregnes fra en koncentration til en flux, dvs. en enhed, som beskriver mængden af stoffer (f.eks. µg), der afgives
fra et overfladeareal på plastrøret (dm²) pr. tidsinterval (dag). Fluksen beregnes som koncentrationen divideret med overflade-volumenforholdet og opholdstiden jf. figur 6.1. Formålet er at kunne
sammenligne forskellige rørdimensioner og opholdstider.
![Formel](images/s35.gif)
CV |
stofkoncentration i vandet [µg/l] |
J |
fluksen [µg/(dm²d)] |
O |
rørets indvendige overflade [dm²] |
V |
rørets volumen [l] |
Th |
opholdstiden for vandet i røret [d] |
Figur 6.1: Beregning af koncentrationen af stofferne
6.1 Migrationstest - PE rør
6.1.1 Nye PE-rør
Der blev udført migrationstest på tre forskellige fabrikater af nye PE-rør, jf. afsnit 4.3.
Nedbrydningsprodukter fra de phenolbaserede antioxidanter
Analyseresultaterne for nedbrydningsprodukter er vist i tabel 6.1, hvor koncentrationen er angivet i µg/l. Der blev fundet 6 af de 10 nedbrydningsprodukter i koncentrationer, som overstiger
detektionsgrænsen.
Koncentrationerne var mellem 0,05 og 1,5 µg/l. De højeste koncentrationer blev målt for stofferne 2,6-di-tert-butyl-p-benzoquinon (III) og 2,4-di-tert-butylphenol (IV), hvor koncentrationsintervallet var
mellem detektionsgrænsen på 0,2 µg/l og 1,5 µg/l. På figur 6.2 og 6.3 er grafisk vist koncentrationen for de 2 stoffer III og IV fordelt på fabrikat samt de 2 ekstraktioner. Af figurerne ses, at der er et
markant fald i koncentrationen fra 1. ekstraktion til 3. ekstraktion. Stoffluksene for de enkelte stoffer er beregnet i tabel 2 i bilag B.
Nedbrydningsprodukter fra antioxidanter |
Fabrikat 1 |
Fabrikat 2 |
Fabrikat 3 |
1.* |
3.** |
1.* |
3.** |
1.* |
3.** |
(I) 4-ethylphenol |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
(II) 4-tert-butylphenol |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
(III) 2,6-di-tert-butyl-p-benzoquinon |
0,72 |
0,54 |
1,5 |
1,1 |
0,31 |
<0,2 |
(IV) 2,4-di-tert-butylphenol |
1,3 |
0,33 |
1,4 |
0,56 |
0,68 |
0,18 |
(V) 3,5-di-tert-butyl-4-hydroxystyren |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
(VI) 3,5-di-tert-butyl-4-hydroxybenzaldehyd |
0,15 |
0,07 |
0,28 |
0,16 |
<0,05 |
<0,05 |
(VII) 3,5-di-tert-butyl-4-hydroxyacetophenon |
0,22 |
0,10 |
0,35 |
0,21 |
<0,05 |
<0,05 |
(VIII) 7,9-di-tert-butyl-1-oxaspiro[4,5]-deca-6,9 dien-2,8-dion |
0,78 |
0,53 |
0,28 |
0,15 |
<0,05 |
<0,05 |
(IX) 3-(3,5-di-tert-butyl-4-hydroxyphenyl) methylpropanoat |
0,05 |
<0,05 |
0,64 |
0,47 |
0,32 |
0,23 |
(XI) 4-methyl-2,6-di-tert-butyl-phenol (BHT) |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
* 1. ekstraktion (efter 3 døgn)
** 3. ekstraktion (efter 3x3 døgn)
Tabel 6.1: Analyseresultater i µg/l ved migrationstest på nye PE rør
![Figur 6.2: Koncentrationen af 2,6-di-tert-butyl-p-benzoquinon (III) ved migrationstest på nye PE-rør](images/s36a.gif)
u.d. under detektionsgrænsen
Figur 6.2: Koncentrationen af 2,6-di-tert-butyl-p-benzoquinon (III) ved migrationstest på nye PE-rør

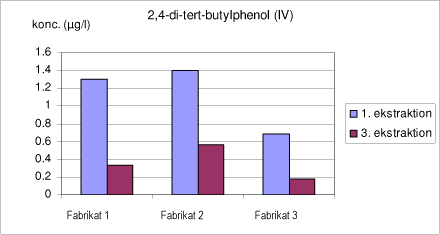

![Figur 6.3: Koncentrationen af 2,4-di-tert-butylphenol (IV) ved migrationstest på nye PE-rør](images/s36b.gif)
Figur 6.3: Koncentrationen af 2,4-di-tert-butylphenol (IV) ved migrationstest på nye PE-rør
Phthalater
Der blev ikke fundet phthalater i de undersøgte prøver.
Flygtige organiske stoffer
Der blev heller ikke målt flygtige organiske stoffer over detektionsgrænsen på nær trichlormethan, som blev målt i koncentrationer mellem 0,03 og 0,07 µg/l i alle tre rørfabrikater samt m/p-xylen, der blev
målt til 0,07 µg/l i et af rørene.
GC-MS screening
Ved screening ved GC-MS blev der ikke påvist andre stoffer end de ovennævnte nedbrydningsprodukter fra de phenolbaserede antioxidanter. Detektionsgrænsen ved screeningen var 0,2-2 µg/l.
NVOC og AOC
Der er ikke målt nogen afgivelse af NVOC, idet de målte koncentrationer er mindre end eller lig med koncentrationen af blindprøven på 0,1 mg/l. Koncentrationen var dermed for alle nye PE-rør under det
danske krav til den totale mængde af organisk stof på 0,3 mg/l ved 3. ekstraktion /Ref. 1/.
Afgivelsen af AOC var 8,8 µg/l for to ud af tre rør og 2,3 µg/l for et rør. AOC-stoffluksene var 540 ng/(dm²*d) og 152 ng/(dm²*d).
6.1.2 Udtagne PE-rørstykker fra eksisterende ledningsnet
Der blev udtaget PE-rørstykker fra 7 forskellige ledningsstrækninger, jf. afsnit 4.4.
Ved migrationstesten på udtagne rørstykker fra det eksisterende ledningsnet blev der kun analyseret på 1. ekstraktion. Det vurderes, at der ikke er stor forskel på 1. og 3. ekstraktion, da PE-rørene har
været i brug mellem 1 og 3 år.
Nedbrydningsprodukter fra de phenolbaserede antioxidanter
Analyseresultaterne for nedbrydningsprodukter er vist i tabel 6.2, hvor koncentrationen er angivet i µg/l. Der er fundet 7 af de 10 nedbrydningsprodukter over detektionsgrænsen. Koncentrationerne var
mellem 0,06 og 3,6 µg/l. De højeste koncentrationer blev målt for stofferne 2,6-di-tert-butyl-p-benzoquinon (III) og 7,9-di-tert-butyl-1-oxaspiro[4,5]-deca-6,9 dien-2,8-dion (VIII). På figur 6.4 er grafisk
vist koncentrationen for 2,6-di-tert-butyl-p-benzoquinon (III) som er påvist i højest koncentration. Figuren viser, at afgivelsen varierer meget for de 7 PE rør, der er udtaget på ledningsnettet. Stoffluksene
for de enkelte stoffer er beregnet i tabel 4, bilag B.
Nedbrydningsprodukter fra antioxidanter |
St. 2
ø 90
2002 |
St. 3
ø 63
2002 |
St. 4
ø 75
2004 |
St. 5
ø 90
2004 |
St. 8
ø 63
2004 |
St. 9
ø 63
2004 |
St. 10
ø 110
2004 |
(I) 4-ethylphenol |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
(II) 4-tert-butylphenol |
<0,1 |
<0,1 |
<0,1 |
<0,05 |
<0,1 |
<0,1 |
<0,1 |
(III) 2,6-di-tert-butyl-p-benzoquinon |
<0,4 |
2,7 |
0,91 |
3,6 |
0,62 |
2,8 |
1,2 |
(IV) 2,4-di-tert-butylphenol |
<0,3 |
0,54 |
<0,3 |
0,40 |
<0,3 |
1,0 |
<0,3 |
(V) 3,5-di-tert-butyl-4-hydroxystyren |
<0,05 |
0,062 |
<0,05 |
<0,05 |
<0,05 |
0,16 |
<0,05 |
(VI) 3,5-di-tert-butyl-4-hydroxybenzaldehyd |
<0,05 |
0,28 |
0,31 |
<0,05 |
0,10 |
1,2 |
0,11 |
(VII) 3,5-di-tert-butyl-4-hydroxyacetophenon |
<0,05 |
0,68 |
0,38 |
<0,05 |
0,083 |
1,1 |
0,062 |
(VIII)7,9-di-tert-butyl-1-oxaspiro[4,5]-deca-6,9 dien-2,8-dion |
<0,1 |
1,9 |
0,76 |
<0,05 |
0,27 |
3,0 |
0,36 |
(IX) 3-(3,5-di-tert-butyl-4-hydroxyphenyl) methylpropanoat |
<0,05 |
0,49 |
0,56 |
<0,05 |
0,18 |
1,2 |
0,10 |
(XI) 4-methyl-2,6-di-tert-butyl-phenol (BHT) |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
<0,05 |
St. Strækning
Tabel 6.2: Analyseresultater i µg/l ved migrationstest på udtagne PE rørstykker fra det eksisterende ledningsnet.
![Figur 6.4: Koncentrationen af 2,6-di-tert-butyl-p-benzoquinon ved migrationstest på udtagne PE-rør](images/s38.gif)
st.: strækning
u.d.: under detektionsgrænsen |
Fabrikat 1: Strækning 9 og 10
Fabrikat 2: Strækning 3, 4 og 8
Fabrikat 3: Strækning 2 og 5 |
Figur 6.4: Koncentrationen af 2,6-di-tert-butyl-p-benzoquinon ved migrationstest på udtagne PE-rør
Phthalater
Der blev ikke fundet phthalater i nogle af prøverne, bortset fra prøverne fra fabrikat nr. 1, hvor der blev målt diethylphthalat (DEP) på 0,22 µg/l i prøverne fra ø 63 mm røret og 0,11 µg/l i prøverne fra ø 110
mm røret. Stoffluksene var henholdsvis 9,4 ng/(dm²*d) og 8,9 ng/(dm²*d).
GC-MS screening
Ved de i alt 7 migrationstest på de udtagne PE-rørstykker fra det eksisterende ledningsnet blev der intet påvist i de 3 af rørene. I de 4 øvrige rør blev fundet følgende stoffer ved GC-MS screeningen:
Strækning 4: Cyclosiloxaner
Strækning 5: Naphthalen
Strækning 9: Octanol, benzoesyre, nonansyre og benzoethiazol
Strækning 10: Benzothiazol
Koncentrationerne af nonansyre var ca. 1-2 µg/l og for de øvrige stoffer mellem 0,3 og 0,5 µg/l, jf. tabel 5, bilag B.
6.2 Migrationstest – PVC-rør
6.2.1 Nye PVC-rør
Der blev udført migrationstest på to forskellige fabrikater af nye PVC-rør (Wavin og Uponor), jf. afsnit 4.3.
Nedbrydningsprodukter fra de phenolbaserede antioxidanter
Alle målingerne var under detektionsgrænsen.
Organotin
Alle målingerne var under detektionsgrænsen.
Phthalater
Alle målingerne var under detektionsgrænsen.
Flygtige organiske stoffer
Alle målingerne var under detektionsgrænsen.
GC-MS screening
Alle målingerne var under detektionsgrænsen på 0,5-2 µg/l.
NVOC og AOC
Der blev ikke målt nogen afgivelse af NVOC, idet de målte koncentrationer svarede til blindprøven på 0,1 mg/l i 3. ekstraktion for begge rør. Koncentrationen er dermed under det danske krav til den totale
mængde af organisk stof på 0,3 mg/l ved 3. ekstraktion /Ref. 1/. Afgivelsen af AOC var 7,8 µg/l og 0,5 µg/l.
AOC-stoffluksen var 550 ng/(dm²*d) og 35 ng/(dm²*d), dvs. at der var en væsentlig forskel i afgivelse af AOC.
6.2.2 Udtagne PVC-rørstykker fra det eksisterende ledningsnet
Der blev udtaget PVC-rørstykker fra tre forskellige ledningsstrækninger, jf. afsnit 4.4.
Ved migrationstesten på udtagne rørstykker fra det eksisterende ledningsnet blev der kun analyseret på 1. ekstraktion. Det vurderes, at der ikke er stor forskel på 1. og 3. ekstraktion, da PVC-rørene har
været i brug mellem 6 og 16 år.
Nedbrydningsprodukter fra de phenolbaserede antioxidanter
Alle målingerne var under detektionsgrænsen.
Organotin
Alle målingerne var under detektionsgrænsen.
Phthalater
Alle målingerne var under detektionsgrænsen.
GC-MS screening
Ved migrationstest på to af de tre PVC-rørstykker udtaget fra det eksisterende ledningsnet blev der intet påvist ved GC-MS screeningen. Metodens detektionsgrænse var 0,2-2 µg/l.
Ved migrationstest på det udtagne rørstykke fra ledningsstrækning 1 blev der påvist ca. 0,7 µg/l dodecamethyl-cyclohexa siloxane og ca. 0,3 µg/l tetradecamethyl-cyclohepta siloxane.
Bly
Analyseresultaterne for bly er vist i tabel 6.3. Koncentrationen af bly i prøverne var mellem 0,09 og 0,8 µg/l. Efter år 2001 er det ikke længere tilladt at tilsætte bly i PVC rør til drikkevand.
|
Strækning 1
Anlagt 1991 |
Strækning 6
Anlagt 1999 |
Strækning 7
Anlagt 1989 |
Bly |
Konc. (µg/l) |
0,82 |
0,091 |
0,21 |
Flux (ng/(dm²*d)) |
58 |
8,0 |
15 |
Tabel 6.3: Analyseresultater for bly ved migrationstest på udtagne rørstykker af PVC.
