Støj fra tunge våben og håndvåben i øvelsesområder

3. Håndvåben

3,1 Genevirkning af støj fra lette våben
3.2 Samlet vurdering af støjbelastning fra flere kilder
3.3 Sammenhæng mellem gene og støj udtrykt ved L_pA,I
3.4 Samlet støjbelastning fra øvelsesområder
3.5 Litteratur

Den væsentligste støj fra øvelsesområder stammer fra tunge våben og eksplosioner. Indledende undersøgelser viste imidlertid, at der i nogle tilfælde kommer betydende støjbidrag fra håndvåben, som i forbindelse med øvelser o.l. bruges jævnt fordelt på øvelsesområder. Det forekom sandsynligt, at denne type støj ikke kunne betragtes på samme måde som støj fra en sædvanlig skydebane, hvor støjen kommer fra samme slags våben som affyres i samme retning. Derfor blev der udført en supplerende undersøgelse af støj fra brug af håndvåben på øvelsesområder.

3.1 Genevirkning af støj fra lette våben

Ved vurdering af støjbelastningen fra sædvanlige skydebaner benyttes maksimalværdien af det A-vægtede impulslydtrykniveau , L_pA,I som måleenhed. Det vurderes i rapporten, at denne måleenhed er mindre egnet til at karakterisere støjen fra forskellige lette våben, som bruges spredt over et øvelsesområde, og at en mere egnet måleenhed er støjens A-vægtede ækvivalentniveau, L_Aeq midlet over lang tid, fx. et år. Herved sker en sammenvægtning af støjbegivenheder med forskellig hyppighed og styrke, som skønnes at svare i rimelig grad til den subjektive opfattelse.

Der er i litteraturen beskrevet en del feltundersøgelser af sammenhængen mellem støjnveau fra lette våben og oplevet gene. Ved feltunderøgelserne blev beboere omkring skydebaner interviewet om hvilken grad af gene, de oplevede fra skudstøjen. Flere af undersøgelserne er sammenfattet af J. Vos fra TNO, Human Factors Research Institute [6, 7], idet målene for såvel den oplevede gene, der blev registreret ved interviews, som støjbelastningen er omregnet på en måde, så de enkelte undersøgelser kan sammenlignes. I de pågældende artikler sammenlignes genen af støj fra lette våben med genen af trafikstøj, som er beskrevet ved Schultz’ standardkurve [5]. Desuden betragtes resultaterne af et antal laboratorieundersøgelser, hvor forsøgspersoner under kontrollerede omstændigheder blev bedt om at sammenligne genen af skudstøj med genen af andre slags støj, fx. trafikstøj.

I rapporten konkluderes det, at der er en rimelig overensstemmelse mellem resultaterne af de enkelte undersøgelser, og at der er belæg for at antage, at skudstøj er lige så generende som trafikstøj med et ca. 18 dB højere ækvivalentniveau. Sammenhængen mellem støjbelastning og grad af gene er vist i tabel 3.

Tabel 3.1
Sammenhæng mellem L_Aeq af skudstøj fra lette våben og procentdelen af stærkt generede, beregnet ud fra Schultz’ standardkurve med et tillæg på 18 dB.

Det blev i øvrigt fundet, at støjens ækvivalentniveau (middelværdi) havde tydeligere sammenhæng med den oplevede gene end støjens maksimalniveau. Der var desuden en stærk indikation af, at støjen opleves som særligt generende i weekends og i aftenperioden, og af at stille perioder mellem skydningerne bevirker en reduktion af genen. Det er altså vigtigt, at støjbelastningen bliver midlet ud over et så langt tidsrum, at der indgår såvel perioder med skydning som de stille perioder ind imellem.

Ud fra disse betragtninger, og fordi støjen fra lette våben på skyde- og øvelsesområder skal vurderes i sammenhæng med støjen fra tunge våben (jf. kapitel 2), anbefaler rapporten at støjbelastningen udtrykkes ved målestørrelsen L_A,DEN. L_A,DEN beregnes ud fra L_Aeq idet dog støjbidrag i aftenperioden er indregnet med et "straftillæg" på 5 dB og støjbidrag i natperioden med et tillæg på 10 dB. For støjende hændelser i dag- og aftenperioden på weekends benyttes også et tillæg på 5 dB.

3.2 Samlet vurdering af støjbelastning fra flere kilder

Miljøstyrelsen havde tidligere bedt instituttet DELTA Akustik & Vibration om at undersøge, hvordan der kan opnås et samlet mål for støjen fra flere forskellige støjkilder. Der var særlig interesse for at kunne vurdere den samlede påvirkning fra vejtrafikstøj og togstøj. Denne undersøgelse er rapporteret i [3, 4], som ligeledes kan rekvireres fra DELTA.

Metoden bygger på to grundlæggende iagttagelser:

• Hvis genen af støjen fra én støjkildetype er betydeligt større end genen fra en anden støjkildetype, vil den samlede gene svare til genen fra den første type.
• Hvis genen af støjen fra to støjkildetyper er omtrent lige store - bedømt hver for sig - vil den samlede gene fra de to støjkildetyper være større end genen fra den enkelte.

Der beskrives i [3] en enkel metode til samlet vurdering af støjen fra flere støjtyper, som går ud på:

1. Der vælges én af de pågældende støjtyper som ‘referencetype’. I denne sammenhæng vælges støj fra tunge våben som ‘referencetype’.
2. Sammenhængen mellem støjniveau og gene (fx. udtrykt som % stærkt generede) skal være kendt for alle støjtyperne. Måleenheden for støjniveau behøver ikke at være den samme for alle støjtyper.
3. Støjniveauet for de andre støjtyper regnes om til det tilsvarende niveau af ‘referencestøjen’, som giver samme % stærkt generede. Det antages ofte i praksis, at de kurver (dosis-respone-kurverne), som beskriver sammenhængen mellem støj og gene, er ligedannede men forskelligt beliggende. Så kan omregningen ske ved en konstant korrektion; fx. er togstøj beskrevet som ‘5 dB mindre generende’ end vejtrafikstøj.
4. De omregnede støjniveauer adderes på samme måde som støjbidrag (energi-addition).

På den måde udtrykkes den samlede virkning af alle de forskellige støjtyper ved det niveau af ‘referencestøjen’, som svarer til den samlede genevirkning fra al støjen. Dette niveau kan fx. sammenholdes med grænseværdien for ‘referencestøjen’, hvorved det kan afgøres om den samlede støj er uacceptabel ud fra de vurderinger, som ligger til grund for grænseværdien.

3.3 Sammenhæng mellem gene og støj udtrykt ved L_pA,I

For at gøre det muligt også at addere bidrag fra egentlige skydebaner til den samlede støjbelastning fra tunge og lette våben på skyde- og øvelsesområder, blev der opstillet en sammenhæng mellem den oplevede gene og maksimalniveauet L_pA,I af støj fra lette våben. Denne målestørrelse bruges for støjbelastningen fra skydebaner ifølge Miljøstyrelsens vejledning nr. 1/1995. Hensigten med at bestemme sammenhængen var ikke at foreslå ændring af vejledningens grænseværdier, men alene at gøre en sammenlægning med de andre støjtyper mulig.

Kun i to af de omtalte interviewundersøgelser er støjbelastningen også opgivet som L_pA,I. Desuden blev der i 1982-83 i Danmark, Norge og Sverige gennemført en undersøgelse af gene fra skudstøj ved interviews med 1923 personer, [1]. Disse data har ikke har indgået i den hollandske sammenfatning. Resultaterne fra undersøgelserne er illustreret i Figur 1 sammen med Schultz’ standardkurve for trafikstøj. I Figur 2 er der vist to sæt resultater fra Buchta [2]; henholdsvis ‘stark’ som angiver hvor mange der angav at være stærkt eller meget stærkt generet (2 højeste trin på en 5-trin skala), og ‘sehr stark’, som angiver hvor mange der angav at være meget stærkt generet (højeste gene på en 5-trin skala). I den nordiske undersøgelse [1] er reaktionen angivet som summen af svarene ‘meget generet’ og ‘stærkt generet’, hvilket giver en større reaktion end svarene ‘stærkt generet’ alene.

Den nordiske undersøgelse og Buchta, ‘stark’ viser, at 10% bliver generet af skudstøj med et niveau på L_pA,I = ca. 58 dB. Sörensen & Magnusson viser 10% stærkt generede ved et niveau på L_pA,I = ca. 74 dB, og Buchta ‘sehr stark’ giver 10% meget stærkt generede ved L_pA,I = ca. 80 dB.

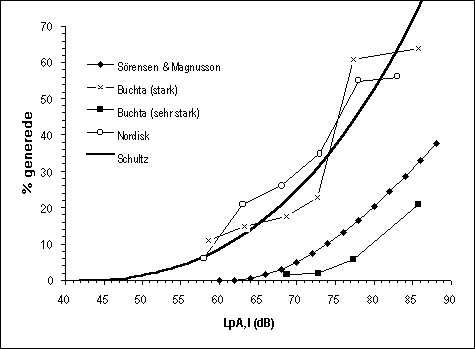

Figur 3.1
Sammenhæng mellem støjbelastning af skudstøj, udtrykt ved L_pA,I og den oplevede gene, fundet i tre undersøgelser, samt for trafikstøj.

Det skønnes i rapporten, at der er en rimelig overensstemmelse mellem den oplevede gene af skudstøj, udtrykt ved % stærkt generede og støjbelastningen af skudstøjen, målt som L_pA,I. Sammenhængen kan udtrykkes ved, at skudstøj er lige så generende som trafikstøj (målt som L_Aeq ) med et ca. 10 dB lavere niveau. Denne sammenhæng er dog noget mere usikker end den tilsvarende sammenhæng med skudstøj målt som L_A,DEN .

3.4 Samlet støjbelastning fra øvelsesområder

I stedet for - som i rapporten - at benytte trafikstøj som reference-støjtype, er det naturligt for øvelsesområder at benytte støj fra tunge våben som reference. Denne støjtype er i almindelighed den mest betydende. Derfor skal støjbelastningen fra lette våben, dels benyttet spredt over de pågældende områder og udtrykt ved L_{A, DEN}, dels benyttet på egentlige skydebaner og udtrykt ved L_pA,I , omregnes til det tilsvarende niveau af støjen fra tunge våben. De nødvendige korrektioner er angivet i Tabel 4.

Tabel 4.
Tillæg til L_A,DEN og L_pA,I fra lette våben for at få samme gene som tilsvarende tunge våben, udtrykt ved L_C,DEN .

Ved beregninger af støjen fra tunge og lette våben på 3 øvelsesområder blev det fundet, at kun for områder, hvor der er meget ringe brug af tunge våben, vil der være betydende støjbidrag fra de lette våben. Betydende støjbidrag kan også forekomme, hvis der er en egentlig skydebane i udkanten af et øvelsesområde, hvor der kun bruges svagt støjende ‘tunge våben’ (som kanonslag og 200 g ildmarkering).

Der er ved beregningerne af støj fra lette våben, som bruges spredt over området, benyttet energimiddelværdien af kildestyrken i alle retninger, fordi våbnene oftest bruges med løs ammunition og skydning i forskellige retninger.

Ved sammenligning af støjbelastningen fra kanonslag med det korrigerede niveau af støjen fra skydning med gevær M/75 med løse skud, er det fundet at de to størrelser er ens når der skydes 125 gange så mange løse skud, som der affyres kanonslag. Derfor kan der i praksis ses bort fra støjbidraget fra spredt skydning med løse skud på et øvelsesområde, hvis antallet af affyrede skud er mindre end 60 gange antallet af kanonslag.

3.5 Litteratur

Den refererede undersøgelse er dokumenteret i rapporten:
J. Jakobsen, B. Plovsing: "Støj fra lette våben på skyde- og øvelsesområder", AV 1000/95. DELTA Akustik & Vibration, Lyngby, 1995.

Referencer benyttet i dette kapitel:

[1] T. V. Andersen, E. Arntzen & A. Kajland: "Annoyance caused by shooting range noise. Report based upon investigation in the Nordic countries". Udkast til rapport, Stockholm 3. april 1985.

[2] E. Buchta, C. Buchta, L. Koslowsky & P. Rohland: "Lästigkeit von Schiesslärm". Umweltbundesamt, Berlin, 1983.

[3] J. Kragh: "Assessment of annoyance from combined noise sources". DELTA Akustik & Vibration rapport AV 1213/95a, Lyngby 1995.

[4] B. Plovsing: "Samlet genevirkning i områder med støj fra forskellige kildetyper". DELTA Akustik & Vibration rapport AV 1052/94, Lyngby 1994.

[5] T. J. Schultz: "Synthesis of social surveys on noise annoyance". Journal of the Acoustic Society of America 64, p. 377-405, 1978.

[6] J. Vos: "A review of research on the annoyance caused by impulse sounds produced by small firearms". Proceedings InterNoise 95 (Newport Beach CA, USA) p. 875-878, 1995

[7] J. Vos: "A review of field studies on annoyance due to impulse and road traffic sounds". Proceedings InterNoise 85 (Munich, Germany) p. 1029-1032, 1985.
