I forbindelse med udtagning af porevandprøver til kemiske analyser rejser der sig en række generelle problemer med at udtage "repræsentative" vandprøver, dvs. vandprøver der repræsenterer det vand, som transporteres ned gennem den umættede zone; det mobile vand.

Brug af en prøvetager vil forstyrre de naturlige forhold i jorden. Der må derfor vælges en prøvetager, som påvirker omgivelserne så lidt som muligt. Påvirkningerne ses i form af (Beier et al., 1987):

• hydrauliske forandringer
• ændring (kemisk) i porevandssammensætningen
• ændring (over tiden) i de udtagne prøvers kemiske sammensætning

Hydrauliske forandringer

Forstyrrelser i jordens matrix kan ændre de kapillære forhold i jorden og dermed forstyrre vandbevægelserne (Holstener-Jørgensen, 1955). Specielt hvor man ønsker at vurdere porevandsfluxen, er dette et problem.

Ændring af porevandssammensætningen

Porevandssammensætningen kan formentlig variere betydeligt med infiltrationen som følge af opblanding, ny udvaskning, og transport som kan medføre sorption til nye partikler.

Planter kan optage såvel næringsstoffer som forureningskomponenter fra porevandet. Effekten af planternes eventuelle optag skal derfor tages i betragtning.

Ændring (over tiden) i udtagne prøvers kemiske sammensætning

Porevandsprøvetagerne kan i sig selv ændre den kemiske sammensætning i det opsamlede vand. Prøvetagere, eventuelle forbindelsesslanger og opsamlingsbeholdere findes i meget forskellige materialer som: keramik, teflon glas, nylon, plastic, aluminiumsoxid, forskellige metaller og beton (lysimetre). Disse materialer har forskellig kemisk karakteristik og kan ved adsorption eller desorption ændre den kemiske sammensætning af udtagne vandprøver. Eksempler er ionbytning fra plasticmaterialer og keramik, eller mineralisering og udvaskning fra keramiske materialer.

Udtagning af porevand involverer ofte en filtrering, som tilbageholder kolloider og de stoffer som adsorberer hertil.

Endelig er der risiko for kemiske reaktioner i og afdampning fra prøvetager og eventuelt lagermedie (prøveflaske/pande/lysimeter). Mange af de stoffer, som er relevante i forbindelse med nærværende studie, er generelt meget flygtige og let omsættelige, hvorved problemet med kemiske reaktioner og afdampning er særligt stort. I forbindelse med prøveudtagning af porevand med indhold af blandingsforureninger (fx benzin) vil fordampning ikke bare have betydning for mængden af forureningskomponenter i porevandsprøven, men også for prøvens kemiske sammensætning, idet de flygtige komponenter afdamper langt hurtigere end de lidt mindre flygtige komponenter.

Nødvendig vandmængde

Den valgte metode til udtagning af porevand skal kunne give en tilstrækkelig vandmængde. Hvor stor denne vandmængde er, afhænger af hvilke forureningskomponenter det drejer sig om, samt af lokale geologiske og hydrologiske forhold.

Ved analyse for indhold af benzin eller pesticider, bliver der i dag som standard benyttet 1,0 l væske. Detektionsgrænsen for total-kulbrinter (fx dieselolie) er ved standard-analyser omtrent det dobbelte af Miljøstyrelsens grundvandskvalitetskriterie, hvilket gør, at prøvemængden ikke kan mindskes, hvis resultaterne skal danne grundlag for en risikovurdering over for grundvandsressourcen. Ved analyse for indhold af BTEX-komponenter, pesticider eller metaller kan man normalt slække på kravene til detektionsgrænse og dermed til den nødvendige prøvestørrelse. Ved analyse for indhold af pesticider og metaller, vil man normalt kunne nøjes med en vandprøve på 0,5 l eller endnu mindre.

Flux/koncentration

I tilfælde hvor forureningskomponenterne adsorberes i en prøvetager, bestemmes den flux (kildestyrke), som passerer forbi prøvetageren (inkl.forureningsdampe), mens der ved udtagning af porevand bestemmes en forureningskoncentration.

Da det er forureningskoncentrationen, som benyttes til risikovurdering over for grundvandsressourcen i "Oprydning på forurenede lokaliteter, vejledning fra (Miljøstyrelsen, 1998a) må der ske en omregning, i tilfælde hvor det er fluxen, som er bestemt.

3.2 Prøvetagningsmetoder

I det følgende findes en beskrivelse af forskellige metoder til prøvetagning af porevand i umættet zone, samt deres fordele og ulemper.

Der beskrives metoder, som er anvendelige til udtagning af porevand under forurenede arealer. Desuden beskrives metoder, som, på grund af deres destruktive natur, næppe kan anvendes i forbindelse med eksisterende forureninger, men som muligvis giver mere sikre bestemmelser af forureningsindholdet, hvorfor disse metoder eventuelt kan benyttes til kalibrering af andre prøvetagningsmetoder i forbindelse med laboratorieforsøg eller i forbindelse med påtvungne forureninger i felten. Det drejer sig om nedgravning af lysimetre og/eller pander, hvor nedgravningen og de hermed følgende forstyrrelser formentlig vil betyde, at metoden vil give misvisende resultater, hvis den anvendes på allerede forurenede arealer.

Mens udtagning af porevandsprøver gennem en årrække har været anvendt til beregning af næringsstofbalancer inden for jordbrugsforskning, har metoden overraskende nok meget sjældent været anvendt i forbindelse med risikovurdering af forureninger.

Ved det gennemførte litteraturstudie er der med få undtagelser (metaller og enkelte pesticider) ikke fundet artikler som omhandler udtagning af porevand med indhold af miljøfremmede stoffer.

Den efterfølgende beskrivelse har derfor mere karakter af en metodegennemgang end af en sammenfatning af resultater med relevante stoffer. Der skelnes mellem prøveudtagning med vakuumprøvetagere (tension soil water samplers), gravitationsprøvetagere (zero-tension soil water samplers) og andre metoder (fx centrifugering eller udpresning under tryk). I vakuumprøvetageren pålægges et undertryk, hvorved porevæsken kan "suges" ind i prøvetageren. Ved gravitationssampling er det alene gravitationen, som styrer vandbevægelserne. En gravitationsprøvetager samler derfor kun væske, når der er mættede forhold i nogle af porerne (ofte i makroporer).

3.2.1.1 Sugeceller

Ved prøvetagning med sugeceller opsamles vandet ved vakuumekstraktion i en porøs beholder, som placeres i jorden. I de simpleste opsamlingssystemer gemmes vandet i sugecellen, og suges eller blæses gennem en slange til en prøveflaske. Et simpelt opsamlingssystem er vist på fig. 2.

Der findes en række detaljerede beskrivelser af sugeceller og deres anvendelse (fx Everett, L.G., 1990; Wilson, N., 1995; Beier et al., 1987 og især ASTM, 1992).

Fig. 2. Et simpelt system, hvor det opsamlede porevand er ved at blive suget op i en prøveflaske (ASTM, 1992).

Vakuumsystemer

Tre forskellige systemer til at pålægge/opretholde vakuum i sugecellerne er rapporteret (Beier et al., 1987):

• "Sudden tension" systemet
• "Continous tension" systemet
• "Variable tension" systemet

I et "sudden tension" system opretholdes ikke vakuum i sugecellerne mellem prøvetagning. Prøvetagning udføres ved at pålægge en stor trykgradient mellem jorden og sugecellen, indtil den ønskede vandmængde er opnået.

Fordelen ved systemet er, at det er billigt og let at håndtere. En ulempe er, at prøvetagningen ikke udføres kontinuert, hvilket betyder, at den kapillære kontakt brydes i tørre perioder, hvorefter det vil blive svært at opsamle vand. Specielt er metoden uhensigtsmæssig, hvis der anvendes keramiske sugeceller, idet disse kan nedbrydes og mineraliseres under de skiftende våde og tørre forhold, hvilket kan påvirke den kemiske sammensætning af de porevandsprøver, som opsamles (Beier et al, 1987).

Det simpleste "continous tension" system er det såkaldte "falling vakuum" system, hvor vakuum pålægges umiddelbart efter prøvetagning og sugecellerne efterlades med vakuum indtil næste prøvetagning (Riekerk og Morris, 1983; Hansen og Harris, 1975; Grant og Blicher-Mathiesen, 1990). Gennem sampling perioden aftager vakuum afhængigt af vandindtaget. Også denne metode er billig og let at håndtere.

En ulempe ved systemet er, at det aftagende vakuum medfører, at prøvetagningshastigheden aftager i opsamlingsperioden, således at det største vandvolumen opsamles i starten af perioden. Vakuum kan falde så meget, at der ikke opsamles vand over hele prøvetagningsperioden.

I andre mere avancerede systemer holdes vakuum konstant gennem prøvetagningsperioden. Dette kan gøres med "hanging drop systemet", hvor vakuum skabes af en vandstreng (Riekerk og Morris, 1983), eller lettere ved at en pumpe konstant regulerer vakuum til det ønskede niveau (Hansen og Harris, 1975). Ved anvendelse af en pumpe til regulering, kan vakuum ændres fra tid til anden, fx med højere vakuum i tørre perioder.

Sammenlignet med "sudden tension" systemet har "continous tension" systemet den fordel, at der i systemet hele tiden bliver kompenseret for små lækager, og at det ikke er nødvendigt med store tensionsforskelle.

I et "variable tension" system bliver vakuum kontinuert reguleret, således at vakuum i sugecellerne er lidt højere end jordens tension. Systemet arbejder med en konstant forskel mellem jordens tension og vakuum i sugecellerne. (Rasmussen et al., 1986; Linden, 1977). Jordens tension måles med et tensiometer (Webster, 1965).

"Variable tension" systemet giver en nogenlunde konstant vandopsamling over tiden uanset jordens tension. Yderligere vil den lille trykgradient mellem sugecelle og jord medføre minimal forstyrrelse af de hydrauliske egenskaber (Ploeg og Beese, 1977; Linden, 1977). En ulempe er, at systemet med en tensio-meterstyret vakuumpumpe er dyrt og kræver pasning. Tidligere skulle man endvidere selv tilpasse tensiometre og pumper m.v., men nu findes komplette systemer på markedet (Prenart equipment, 1995).

Systemopstilling

I litteraturen findes eksempler på en mængde forskellige systemopstillinger. I flere amerikanske beskrivelser skelnes mellem vakuum systemer, tryk-vakuum systemer og højtrykssystemer.

I et vakuum system fungerer selve sugecellen som opsamlingskammer. Når det opsamlede produkt skal indsamles pålægges sugecellen vakuum via en sugeslange, som er ført til cellens bund, og vandprøven suges op i en prøveflaske; se figur 2. Der er hermed tale om et såkaldt "sudden tension" system.

Vakuum systemet kan typisk anvendes til dybder omkring 6 m.

Tryk-vakuum systemet blev udviklet til opsamling af forureningskomponenter fra dybe umættede jordlag (Parizek og Lane, 1970). To slanger er ført ned i sugecellen. En slange, som er ført til bunden af sugecellen, benyttes til produktopsamling. En anden slange, ført til top af cellen, benyttes til at påføre sugecellen henholdsvis vakuum eller overtryk. Vakuum pålægges når porevandsopsamlingen indledes, og overtryk pålægges, når der skal ske produktopsamling. Se figur 3.

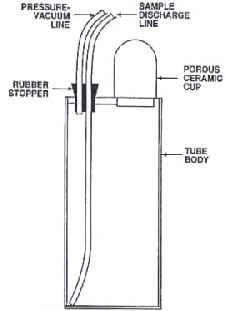

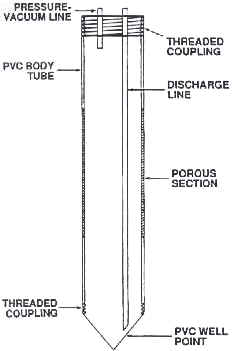

Figur 3. Eksempel på et tryk-vakuum system. Everett, L. G., 1990.

Med tryk-vakuum systemet kan der opsamles porevand fra større dybder. Metoden har imidlertid den ulempe, at der presses vand ud gennem sugecellen under produktopsamlingen, hvor sugecellen sættes under tryk. Ved dybder over 15 m vil man miste en betydelig produktmængde på denne måde. Hertil kommer, at i omtrent samme dybde kan overtrykket, som er nødvendigt for at bringe det indsamlede produkt til jordoverfladen, være stort nok til at beskadige sugecellen (specielt hvis der benyttes keramiske celler) eller forstyrre den hydrauliske kontakt med jorden (ASTM, 1992).

Hvis sugecellens porøse del er hævet, således at den ikke sidder i bunden af cellen, mindskes problemet med, at der presses vand ud gennem cellen, når der pålægges overtryk (Morrison og Tsai, 1981), men der vil stadig være risiko for beskadigelse af cellen. Se figur 4.

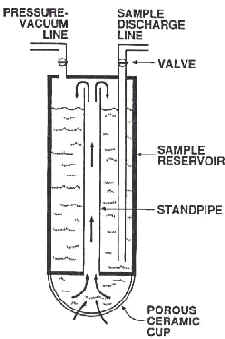

Figur 4. Modificeret tryk-vacuum sugecelle. Morrison og Tsai, 1981.

Der findes beskrivelser af design, som stort set forhindrer, at porevand kan presses ud gennem sugecellen. Enten fordi den porøse kop sidder i samplerens top (Knighton og Streblow, 1981), eller fordi porevandet suges ind i en del af prøvetageren, som ikke har direkte kontakt med den porøse kop (Nightingale et al., 1985). Se figur 5. I begge disse tilfælde er der dog stadig risiko for beskadigelse af den keramiske kop ved store overtryk.

a)	b)

Fig. 5. Modificerede tryk-vakuum sugeceller, hvor kun ubetydelige vandmængder kan presses ud ved overtryk.

1. Knighton og Streblow, 1981.
2. Nightingale et al., 1985.

Hvor der udføres undersøgelser af porevandets indhold af flygtige komponenter, fx flygtige organiske forbindelser som benzin eller chlorerede opløsningsmidler, kan afdampning mindskes ved at benytte (ren) nitrogen til at presse vandet fra prøvetageren ud i prøvetagningsflasken (Wilson, 1995; Ransom og Smeck, 1986; Anderson, L.D., 1986).

Højtryk systemet er en modifikation af tryk-vakuum systemet. Der er tale om et tokammer system. Et kammer med den porøse sugekop, samt et vandopsamlingskammer. Trykventiler er monteret mellem de to kamre og i toppen af opsamlingskammeret; se fig. 6. Ved vakuum er der åbent mellem sugecelle og opsamlingskammer, og lukket i top af opsamlingskammeret. Når der påføres overtryk, lukker ventilen mellem sugecelle og opsamlingsbeholder, og ventilen i toppen af opsamlingsbeholderen åbner. Herved presses det opsamlede porevand ud, uden at der er risiko for beskadigelse af den porøse kop eller forstyrrelse af de hydrauliske forhold uden for sugecellen.

Fig. 6. Højtryk-vacuum sugecelle (Nightingale et al., 1985).

Sugecellers virkningsgrad

Sugeceller findes i en række forskellige materialer og i en mængde udformninger (fx cylindriske, kegleformede eller flade). Afhængigt af materiale og det valgte design (Morrison and Lowery, 1990) har sugecellerne karakteristika, som vil indvirke på prøvekvalitet og prøvevolumen.

Sugecellens hydrauliske resistens har indflydelse på væskeoptagelsen (Cochran et al., 1970). Hvis sugecellens hydrauliske resistens er høj, må det pålagte vakuum også være højt, for at der kan opsamles væske. Resistensen afhænger af materialets porestørrelse, materialets hydrofobe karakter og af kontakten mellem sugecellen og den omgivende jord.

…..porestørrelse

A t en sugecelle har lille porestørrelse, vil betyde forøget filtrering og screening samt forøget sandsynlighed for tilstopning/klokning (Talsma et al., 1979; Morrison og Tsai, 1981), især i den første tid efter installation af sugecellerne.

Hvis der vælges en lille porestørrelse, vil det væsentligt påvirke indstrømningen af store organiske molekyler og substanser, som er associeret hertil. Endvidere aftager prøvetagningshastighed og porevolumen, hvilket forøger retentionen i sugecellen, dette gælder fx for phosphater (Beier et al., 1987) –se fig. 7.

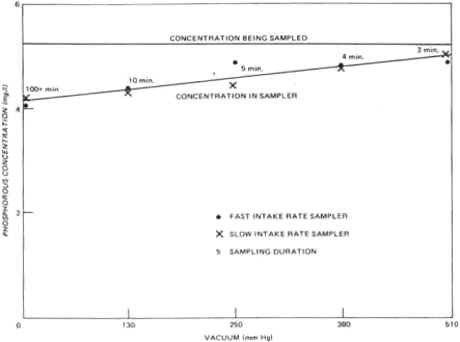

Fig. 7. Effekt af forskelle i konstant vakuum-niveau og prøveopsamlingstid på phosphat-koncentrationer i porevæskeprøver opsamlet i store keramiske sugecelle (Hansen og Harris, 1975).

I andre undersøgelser, hvor sugecellerne er pålagt konstant vakuum, er der fundet signifikante korrelationer mellem ekstraktionstiden og koncentrationerne af K, Ca og P; se fig. 8. Dette kan skyldes, at når ekstraktionstiden vokser, repræsenterer den opsamlede væske ikke kun den porevæske, som er let bundet til jordmatrix (lille tension), men også hårdere bundet porevæske med tension svarende til det vakuum som er pålagt sugecellen (Severson and Grigal, 1976).

…..kapillær kontakt

D en kapillære kontakt mellem sugecellens porer og porerne i den omgivende jord har stor betydning for den hydrauliske ledningsevne (resistensen) og dermed også for porevandsprøverne. At sikre god kapillær kontakt er et af de største problemer i forbindelse med installation af sugeceller.

Kontaktproblemerne kan mindskes ved at tilbagefylde omkring sugecellerne med jord fra den pågældende dybde, eventuelt med en opslemning af sigtet jord (Beier et al., 1987). Bedre kontakt skabes ved pakning med kvartsmel (Grant og Blicher-Mathiesen, 1990) eller silikatmel (Misser, P.; 1999).

Hvor sugecellerne er placeret således, at de om sommeren kan "tørre ud", kan det være vanskeligt at få genskabt den hydrauliske kontakt mellem sugecelle og den omgivende jord, bl.a. fordi det først afstrømmende vand siver ned gennem revner og større porer. Ofte kan der først indsamles prøver af porevæsken måneder efter begyndende opfugtning af jorden (Grant og Blicher-Mathiesen, 1990).

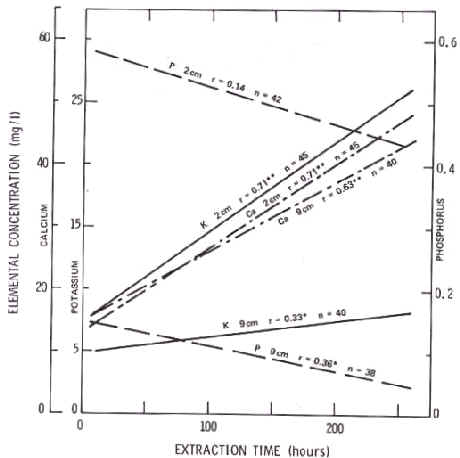

Fig. 8. Relationer mellem ekstraktionstid og koncentration af enkeltstoffer i

porevæske udtaget fra keramiske sugeceller placeret i to forskellige dybder; henholdsvis 2 cm og 9 cm. Antal prøver (n) er total fra tre søjler med sand. Signifikans af korrelationskoefficienten (r) er indikeret som enten 95%-nivau (*) eller 99%-niveau (**) (Severson og Grigal, 1976).

…..hydrofobi

Teflons hydrofobe (vandskyende) egenskaber medfører stor hydraulisk resistens i teflon-sugeceller. Alligevel benyttes ofte sugeceller af teflon (PTFE) eller af et sammenkittet materiale af teflon og kvarts (Prenart equipment, 1995). Teflon cellerne kan behandles kemisk med henblik på at mindske materialets hydrofobe egenskaber (Rasmussen et al., 1986). På grund af de hydrofobe egenskaber kræver teflon sugeceller et højere vakuum end andre typer sugeceller.

…..hydrauliske ændringer i jorden

Installation af en sugecelle kan udføres med minimale forstyrrelser af jordens matrix og dermed af jordens hydrauliske egenskaber.

Når vakuum pålægges sugecellen kan der imidlertid ske forandringer i vandstrømningen i den umættede zone. Der er således ingen brugbar sammenhæng mellem den mængde vand, som opsamles i sugecellen, og den mængde vand som frit perkolerer ned gennem den umættede zone. Det er derfor ikke muligt at beregne den perkolerende vandflux ud fra de opsamlede vandmængder i sugecellerne.

…..kemisk sammensætningaf sugecellen

I forbindelse med vurdering af sugecellens virkningsgrad er cellens kemiske sammensætning en vigtig faktor. Materialets betydning for sugecellens virkning er beskrevet nøjere i Beier et al., 1987 og i ASTM, 1992. I tabel 3.1 findes en sammenstilling af fordele og ulemper ved forskellige materialevalg. I tabel 3.2 er der sammenstillet en liste over nogle materialers påvirkning af porevæsken. Påvirkningerne er meget diskuterede, og der findes mange modstridende data; sammenfatninger er foretaget af bl.a. Beier og Hansen, 1992 og Litaor, 1988.

Keramiske celler har i nogle tilfælde vist sorption af en del metaller (Cd, Cr, Cu, Fe, Ng, Mn) samt af K, Na, NH₄, P og PO₄. Desorption (fx i forbindelse med nedbrydning af sugecellen) er i visse tilfælde set for metallerne Al, Ca, Cr, Cn, Mg, Na, Sr og Zn samt for CO₃, HCO₃, K og SiO₂. Endvidere er der rapporteret eksempler på, at keramiske sugeceller har screenet store organiske molekyler. Specielt rapporteres ofte om P-adsorption eller desorption. P-adsorption har positiv relation til lav samplinghastighed (Hansen og Harris, 1975) og til kontakttiden mellem porevæsken og sugecellen (Nagpal, 1982). Hetsch et al. (1979) konkluderede af keramiske sugeceller ikke er egnede til udtagning af porevæske til analyse for P-indhold.

Tabel 3.1. Sammenligning af forskellige materialer benyttet til konstruktion af sugeceller (Beier et al., 1987).

Tabel 3.2. Se her Porøse materialers (sugecellers) interaktion med komponenter i porevæsken^A,B; delvis efter ASTM, 1992.

^AAbbreviations:

A = porous alundum,

C = Porous ceramic,

CAF = cellulose-acetate fibers,

FG = fritted or sintered glass or glass fibers,

PE = Polyethylen (nylon),

PTFE = porous PTFE,

SF = Silica flour.

^BComparisons of materials based on this table should be made cauiously. Differing experimental techniques should be considered as a source of differing conclusions.Undocumented factors often include material age and sampling history.

^CReference /110/ found that there is no significant interaction of cellulose-acetate fibers with potassium in solution. The porous section was washed prior to testing and results were found to be a function of several factors.

^DReference /33/ found that there were no significant interaction of porous ceramic with nitrate plus nitrite nitrogen in solution. The results are a function of several factors /xx/ is reference xx from list of references in this report.

Nedbrydning og desorption er et velkendt problem for keramiske sugeceller. Problemet er væsentligst i sure jorder og i tilfælde hvor vakuum kun pålægges periodisk. Ved brug af kontinuert vakuum bliver nedbrydning af sugecellen reduceret (Beier et al., 1987).

Teflon (PTFE) har den fordel, at materialet er kemisk inert, forholdsvis resistant og temmelig brudsikkert. Der er dog rapporteret tilfælde af sorption eller screening af store organiske molekyler som phenoler, chlorerede hydrocarboner, naphthalen og acenaphthalen (Jones and Miller, 1988).

I Danmark benyttes ofte sugeceller konstrueret af sintret PTFE og kvarts. Dette materiale forventes at have samme egenskaber som PTFE.

Glas (støbt eller sintret) har i nogle tilfælde hverken vist adsorption eller desorption (Bottcher et al., 1984). Ofte anses glas imidlertid for at være et uanvendeligt materiale til porevæskeprøvetagere, dels på grund af mulig udvaskning af Na (Silkworth and Grigal, 1981; Morrison, 1982) dels på grund af materialets skrøbelighed (Morrison, 1982).

På grund af den relativt store porestørrelse, som findes i mange glasceller, kan der kun pålægges et vakuum på omkring 0,3 bar, hvilket medfører, at prøvetageren ikke kan arbejde i tørre perioder (Starr, 1985).

Ni-sintermetal har vist sig at desorbere og adsorbere en mængde forskellige ioner, og materialet kan derfor ikke anbefales til porevæskeprøvetagere, (Hetsch, 1979; Hadrich et al., 1977).

Sintret aluminium-oxid (alundum) har vist sig at adsorbere Pb, Ni, Zn og Cd (Grossmann et al., 1985), men at desorbere Al, Ca, Na og K (Neary og Tomassini, 1985) samt Cr, Fe og Mn (Creasey, 1986).

Celluloseacetat-fiber prøvetagere absorberer Ca, Mg og Na (Silkworth and Grigal, 1981).

Nylon (benyttet til filtre og slanger) synes at være et godt materiale; nogle typer af nylon kan dog frigive N-komplekser (Bennetzen, 1978).

Nylon og polyvinylidenfluorid (PVDF) har lav elektronexchange-kapacitet hvilket giver fordele ved prøvetagning af metaller som bly og kobber (Grossmann et al., 1985).

Silikatmel, som benyttes til "pakning" omkring sugeceller, har vist sig inaktivt over for Ca, Cl og H. Silikatmel forventes at være inert over for næsten alle stoffer.

Rækkevidde/virkningsradius
Med lavtryksprøvetagere (omkring 10 cbar eller mindre) udtages hovedsageligt porevæske fra makroporer (Morrison, 1983). Prøver, som bliver udtaget under større vakuum (større end omkring 10 cbar), indeholder også væske fra jordens mikroporer.

Jordteksturen og pore-væske tensionen er bestemmende for den mængde væske, som opsamles i sugecellen, samt for sugecellens virkningsradius.

Standard sugeceller har så ringe størrelse, at de oftest ikke "berører" makroporerne (Barbee and Brown, 1986a). Anvendes meget lange sugeceller, eller placeres flere sugeceller på samme "streng", kan det være en fordel at placere cellerne skråtstillet, idet dette forøger sandsynligheden for at "ramme" tektoniske sprækker (makroporer). Alternativt kan sugecellen pakkes i kvartsmel i boringer med stor diameter.

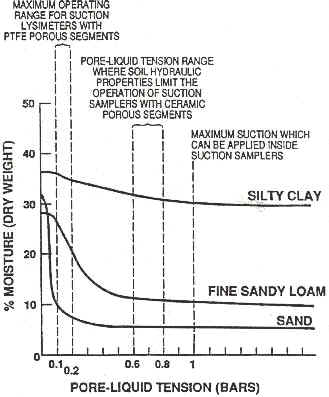

På figur 10 er der angivet kurver for frigivelse af porevæske (retentionskurver) for forskellige jordtyper. Ved lav tension er hældningen af retentionskurvens for sand større end hældningen af retentionskurven for ler. Dette indikerer, at det ved lav tension gælder, at der ved lige store tensionsændringer vil blive frigivet mere porevæske fra sand end fra ler.

Ved større tension er hældningen af retentionskurven for ler større end tilsvarende hældning for sand. Dette indikerer, at det ved større tension gælder, at der ved lige store tensionsændringer frigives mere væske fra ler end fra sand. En konsekvens heraf er, at sugeceller ved store tensionsforskelle ikke kan opsamle porevæske i grovkornede jorde.

Påvirkning af det normale flow i jorden kan påvises adskillige meter fra sugecellerne (Bouma et. Al, 1979; Warrick and Amoozegar-Fard, 1977 samt Van der Ploeg and Beese, 1977).

Morrison & Szecsody (1981) har, med ensartede sugeceller og fastholdte parametre, fundet virkningsradier fra 10 cm i grovkornet jord til 92 cm i finkornet jord. Hart & Lowery (1997) angiver sugecellers axial-radiale påvirkning i sandet jord til under 30 mm. Morrison et al. (1989) og Morrison and Lowery (1990b) angiver, at den betydende påvirkning af det normale flow sker mindre end 10 cm fra sugecellen.

Figur 10. Kurver som angiver frigivelse af porevæske (retentionskurver) for forskellige jordtyper. Endvidere er der angivet operationsområder for sugeceller (ASTM, 1992).

Erfaringer

Næringsstoffer og metaller:

Sugeceller har gennem en årrække været benyttet til vurdering af næringsstofbalance og transport af metaller gennem umættet zone.

Men selv for disse stoffer er der betydelige metodeproblemer. Forskellige undersøgelser giver vidt forskellige vurderinger af stoffernes mobilitet og i de enkelte undersøgelser findes, som hovedregel, stor rumlig og tidsmæssig variation i stofkoncentrationerne i de enkelte sugeceller.

Det store erfaringsgrundlag fra anvendelse af sugeceller til vurdering af næringsstofbalance og metaltransport gør dog, at det i mange tilfælde vil være muligt at finde et relevant erfaringsgrundlag i litteraturen. I en artikel om nitratudvaskning er det fx beregnet, hvor mange sugeceller der i det aktuelle tilfælde skal benyttes for at beregne infiltrationen til grundvandet (Djurhuus & Jacobsen, 1995).

Pesticider:

VKI (1998) har testet prøvetagning med en PTFE-sugecelle af 6 pesticider med meget forskellige fysiske/kemiske egenskaber. De 6 pesticider er: dicamba, MCPA, hexazinon, atrazin, bentazon og pendimethalin. Forsøgene viser, at der ikke er nogen problemer ved at prøvetage med den anvendte PTFE-sugecelle for dicamba, MCPA, hexazinon, atrazin og bentazon, og formentlig kan sugecellen anvendes med stor nøjagtighed for pesticider med relativt stor vandopløselighed. Derimod kunne der ikke prøvetages med rimelig nøjagtighed over for pendimethalin, idet en meget stor del af stoffet blev tilbageholdt.

PTFE-sugecellen kan formentlig ikke anvendes med rimelig nøjagtighed for pesticider med relativt lille vandopløselighed.

Perrin-Ganier et al. (1993) har udført laboratorieforsøg med prøvetagning i keramiske sugeceller af tre herbicider (atrazin, isoproturon og 2,4-D) samt et insecticid (carbofuran). Undersøgelserne viste, at der opstod sorption og screening, indledningsvist blev op til 80% af pesticiderne tilbageholdt, men at disse problemer var relateret til begyndelsen af prøvetagningsperioden. Efter opnåelse af ligevægt (efter sampling af 20-50 ml) var de keramiske sugeceller brugbare til sampling af pesticiderne.

Efterfølgende feltforsøg med isoproturon viste imidlertid store koncentrationsforskelle mellem væske opsamlet i henholdsvis keramiske sugeceller og i dræn; Perrin-Ganier et al., 1996. I drænene måltes fx meget store koncentrationstoppe (en størrelsesorden over koncentrationen i sugecellerne) sommer og vinter.

Andre stoffer:

For de fleste af de stoffer for hvilke Miljøstyrelsen har fastlagt grundvandskvalitetskriterier (Miljøstyrelsen, 1998a) gælder, at man har ingen eller så godt som ingen erfaring med prøvetagning af porevand ved hjælp af suge-celler.

Der er dog rapporteret undersøgelser (Jones & Miller, 1988 samt Barcelona et al., 1988) som viser, at PTFE-sugeceller sorberer 4-nitrophenol, chlorinerede hydrocarboner, naphthalen og acenaphthalen.

Endvidere er der rapporteret en enkelt undersøgelse af xylenspredning i umættet zone ud fra prøvetagning med henholdsvis keramiske sugeceller og glasblok-lysimetre (se afsnit 3.2.1.1); Barbee & Brown, 1986b. Xylen-spildet blev simuleret på jordoverfladen efter installation af prøvetagerne.

Ved undersøgelsen blev der fundet langt større xylen-koncentrationer i prøver fra glasblok-lysimetre end i prøver fra sugeceller. I sandjord var forskellene i koncentrationer 2-4 størrelsesordener; i lerjord endnu større. Forskellene skyldes formentlig, at sugecellerne kun opsamler en meget begrænset væskemængde fra makroporerne, som, i hvert fald i lerjorde, bidrager med den største del af xylentransporten. Endvidere viser undersøgelserne, at fordampningen af xylen fra sugecellerne er væsentlig. Fra en 35 ml prøve, som er udsat for 0,05 mPa vakuum i 15 minutter, fordamper 0-41 % xylen, alt efter initialkoncentrationen. Der er størst relativt fordampningstab ved store xylenkoncentrationer.

Barbee & Brown konkluderede, at sugeceller, i hvert fald i lerjord, er ineffektive til bestemmelse af xylenindholdet i jordens porevæske.

Fordele og ulemper

Sugeceller er blevet udviklet gennem mange år, hvilket efterhånden har givet stabilt udstyr og standardmetoder, og anvendelsen er udbredt, især i forbindelse med vurdering af næringsstofbalancer. For næringsstoffer og en del metaller er der lavet mange sammenligninger mellem porevæske som opsamles i sugeceller, og porevæske som opsamles på andre måder. Det har oftest givet fornuftige resultater at anvende sugeceller.

Et problem ved sugecellerne er, at de har en lille kontaktflade med jorden, hvorfor lokale variationer kan give nogen koncentrationsforskelle. Dette kan betinge, at der anvendes flere sugeceller sammen. At benytte flere sugeceller sammen kan også afhjælpe problemet med, at en enkelt sugecelle leverer for lidt vand til analyse for indhold af organiske stoffer.

Der er næsten ingen erfaringer med anvendelse af sugeceller i forbindelse med organiske forbindelser. Der er derfor behov for at udføre forsøg med materialer, porestørrelser og vakuumsystemer inden sugeceller kan implementeres til prøvetagning af organiske stoffer.

Flygtige stoffer vil formentligt fordampe for kraftigt fra sugecellen til, at man kan få brugbare resultater. Det er muligt, at sugeceller kan monteres med en form for absorber, som opsamler dampene, men der er intet publiceret herom.

Stoffer som sorberer kraftigt til jorden, og som har lille opløselighed i vand, som fx PAH’erne, er muligvis problematiske. Der er ikke publiceret forsøg, heller ikke med negativt resultat. Mange metaller, som også bindes kraftigt til jord, og som ikke kan opløses, er opsamlet med held i sugeceller.

Derimod burde mange dieselstoffer, samt stoffer der sorberer meget lidt til jord, og har høj opløselighed, som fx MTBE og phenoler, kunne opsamles med sugeceller, ligesom en række pesticider med sikkerhed kan opsamles med sugeceller.

Omkostningerne ved prøvetagning i et enkelt punkt vil formentlig være af samme størrelse eller lidt mindre end fx udtagning af en intakt jordprøve med efterfølgende ekstraktion eller centrifugering. Da prøvetagning kan gentages i samme sugecelle, vil langtidsmonitering blive billiggjort.

3.2.1.2 Filtertip prøvetageren

Opbygning

Filtertip samleren er en variant af sugecellen. Samleren består af to komponenter: en permanent installeret filter tip og en udskiftelig glasampul til opsamling af porevandet. I glasampullen er der vakuum, som forbindes med filtertippen ved at presse ampullen ned over en dobbeltsidet kanyle; se figur 11.

Filtertip prøvetageren findes i flere tilfælde medtaget i litteratur, som beskriver prøvetagningsmetoder i umættet zone (Wilson, 1995 og ASTM, 1992). Filter-tip prøvetageren er imidlertid udviklet til prøvetagning i mættet zone, og vi har ikke kendskab til, heller ikke fra litteraturen, at metoden er benyttet til prøvetagning i umættet zone.

I mættet zone har filtertip prøvetageren den fordel, at den er let at installere, idet den bankes ned sammen med et beskyttelsesrør. Anvendelse af denne metode må forventes at give betydelige vanskeligheder i umættet zone, idet det vil være meget vanskeligt at skabe og opretholde hydraulisk kontakt mellem den porøse kop og den omgivende jord.

Anvendelse

Ved montage af filtertip prøvetageren i en boring, kan der pakkes kvartsmel eller sigtet jord omkring den porøse kop, hvorved den hydrauliske kontakt sikres lige så godt som ved anvendelse af almindelige sugeceller. Men i en boring kan man lige så godt installere en almindelig sugecelle, som må forventes at være mere driftsikker end en filtertip prøvetager.

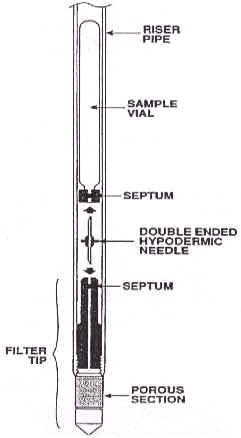

Fig. 11. Filtertip prøvetager (ASTM, 1992).

Fordele og ulemper

En ulempe ved filtertip prøvetageren har tidligere været den begrænsede vandmængde, som kunne udtages (glasampuller op til 200 ml), men i systemer som er tilgængelige på markedet findes nu glasampuller på op til 500 ml (Hallberg, 1999).

En fordel ved filtertip prøvetageren er, at der ikke indgår forbindelsesslanger eller vakuumslanger, som kan forurene porevandsprøven, eller hvortil der kan absorberes forureningskomponenter.

Herudover må det forventes, at filtertip-samleren kan benyttes til samme anvendelse som sugeceller.

3.2.1.3 Prøvetagning med hulfibre (væger)

Metodebeskrivelse

Cellulose-acetat hulfiber prøvetagere (væger) er beskrevet af Jackson et al. (1976) og Wilson (1981).Prøvetageren består af et bundt hulfibre (max. Porestørrelse < 2,8 m m) knebet sammen i den ene ende og fastgjort til en sugeslange i den anden ende; se figur 12. Sugeslangen føres til en prøveflaske på eller nær jordoverfladen og forbindes til et vakuumsystem som ved en sugecelle.

Fibrene, som er analoge med den porøse del af sugecellerne, har en udvendig diameter på op til 250 m m (Jackson et al., 1976).

Da fibrene er for tynde og skrøbelige til at blive skubbet/presset på plads i jorden må de placeres i et borehul (ASTM, 1992).

I litteraturen findes også beskrivelse af hulfibre med et tæt indre lag omgivet af et åbencellet "svampet" lag med en diameter på 50-250 m m; Levin & Jackson, 1977.

Erfaring
Der findes kun få eksempler på anvendelse af hulfiber-prøvetagere, og kun i forbindelse med prøvetagning af Ca, Mg, PO₄-P og NO₃-N (hvor anvendelsen er diskutabel).

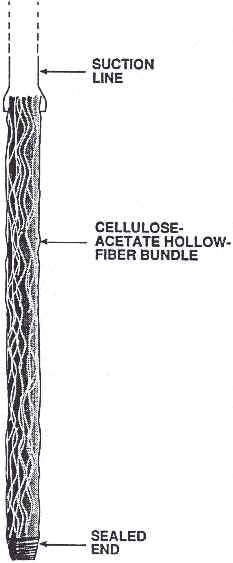

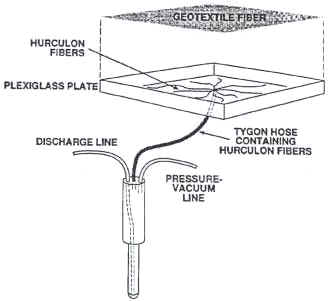

Fig. 12. Cellulose-acetat hulfiber prøvetager (ASTM, 1992).

Hulfiber-prøvetagere er udelukkende blevet anvendt i forbindelse med laboratorieforsøg; Levin and Jackson, 1977. Ved et søjleforsøg med konstant vakuum på 81 cbar var det med hulfiber-prøvetagere muligt at udtage porevæskeprøver fra ler med et vandindhold på 20-50 %.

Et forsøg med sammenligning af sugeceller og hulfiber-prøvetagere har vist, at prøvetagning med hulfiber-prøvetagere oftere slår fejl end sampling med sugeceller (Silkworth and Grigal, 1981).

Fordele og ulemper

Anvendelse af hulfibre må siges at være på eksperimentelt niveau, i hvert fald i Danmark, og der er næsten ingen erfaring med hulfibrene.

Hulfiber-samling synes ikke umiddelbart at have nogen fordele frem for anvendelse af sugeceller.

3.2.1.4 Membran-filtrering

Fig. 13. Membran-filter prøvetager (Stevenson, 1978).

Forskellige udformninger af membran-filter prøvetagere er beskrevet i litteraturen: Stevenson (1978), Everett et al. (1982), Morrison (1983) og U.S. EPA (1986). Samleren består af et membran-filter af polycarbonat, cellulose-acetat (max. porestørrelse < 2,8 m m) Cellulose-nitrat eller PTFE (max. porestørrelse 2-5m m) monteret i en "swinnex" filterholder; Steveson (1978), Wagemann & Graham (1974) og Cole-Parmer (1988). Filtret hviler på et forfilter af glasfiber, som igen hviler på en "væge" af glasfiber, der holdes ned imod en kollektor (fx en plade eller "pande" af glasfiber). Se figur 13.

Sugeslangen føres til en prøveflaske på eller nær jordoverfladen og forbindes med et vakuumsystem ligesom ved anvendelse af sugeceller.

Porevæske føres af kapillære kræfter ind på kollektoren. Via det pålagte vakuum føres væsken gennem forfiltret og herefter gennem membranfiltret. Forfiltret modvirker, at fine partikler tilklogger membranfiltret; Everett et al., 1984.

Forskellige konstant-vakuum metoder, som kan anvendes til prøvetagning med kollektorplader, er beskrevet af Morrison, 1983. Jo større kollektorplader, jo større er kontaktfladen med jorden og jo større væskevolumen kan der opsamles pr. tidsenhed. Et givet væskevolumen kan derfor opsamles på kortere tid via kollektorplader end via almindelige sugeceller, hvis overfladeareal er meget mindre end kollektorpladernes.

Fordele og ulemper

Membran-filtre har den fordel frem for sugeceller, at de har en større kontaktflade til jorden. Dermed vil der på en given tid kunne opsamles mere porevæske med et membran-filter end med en sugecelle.

En stor ulempe ved membran-filtrene er imidlertid, at der skal nedgraves en kollektor. På grund af de store forstyrrelser af jorden, som installationen medfører, vil membran-filtre være vanskelige at benytte i forbindelse med forureningsundersøgelser.

Det formodes endvidere, at være forholdsmæssigt dyrt at installere membran-filtrene.

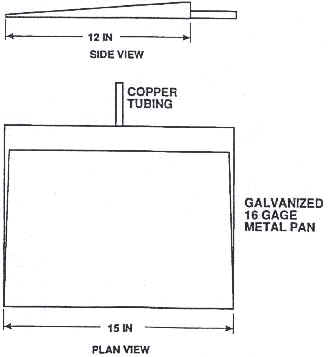

Fig. 14. Vakuum-plade prøvetager (ASTM, 1992).

Metodebeskrivelse

Vakuum-plade prøvetageren består af en flad porøs vakuumplade/skive med en vandtæt bagside, fx af fiberglas, glas eller PVC. Vakuumpladen er via en sugeledning forbundet med vakuumsystem og prøveflaske; se figur 14.

Vakuumskiver leveres, fra amerikanske forhandlere, som standardvare med diameter på 4,3 til 25,4 cm; Soilmoisture Equipment, 1988. Vakuumplader findes i materialerne aluminiumoxid (Cole, 1958), porøst rustfrit stål (Mott Metallurgical Corp., 1988), keramik (max. porestørrelse 1,2-3,0 m m) eller glas; Corning Glass Works, 1988; Tanner et al., 1954; Cole et al., 1968; Nielson and Phillips, 1958 og Chow, 1977).

Erfaringer

I litteraturen er der kun beskrevet meget begrænsede erfaringer med vakuum-plade prøvetagere. Men da vakuum-plade prøvetagerne fås stort set i samme materialer og med samme egenskaber som sugeceller, må de formodes at udøve samme påvirkning på porevandet som tilsvarende sugeceller.

Fordele og ulemper

Vakuum-plade prøvetageren har den fordel, at den har en meget større kontaktflade mod jorden end sugeceller. Til gengæld er der meget store problemer forbundet med installationen; se figur 14. Vakuum-plade prøvetageren er formentlig kun praktisk anvendelig til et par meters dybde, og på grund af de store forstyrrelser af jorden, som installationen medfører, er den vanskelig at benytte i forbindelse med forureningsundersøgelser.

En ulempe er, at det formentlig være relativt dyrt at installere vakuum-plade prøvetagere.

Når jordens vandindhold overstiger markkapacitet, bevæger porevæsken sig, under påvirkning af gravitationen, ned gennem jorden; fortrinsvis gennem makroporerne. Gravitationsprøvetagerne (på engelsk "free drainage samplers") "fanger" den nedsivende porevæske i opsamlingskamre placeret i jorden.

Porevæsken fjernes fra opsamlingskammeret ved at væsken pumpes op, trykkes op (fx med nitrogen), "suges" op med vakuum eller ved at opsamlingskammeret tages op og tømmes.

Betegnelsen lysimeter benyttes ret forskelligt i litteraturen.

I USA benyttes betegnelsen "lysimeter" om næsten alle typer gravitationsprøvetagere samt om sugeceller ("suction-lysimeters" eller "vacuum-lysimeters").

I Danmark dækkede betegnelsen lysimeter oprindelig over evapotranspirometer-anlæg, dvs. anlæg som kan benyttes til måling af fordampningen fra jordoverfladen og plantedækket. Det drejer sig normalt om kar, som er opfyldt

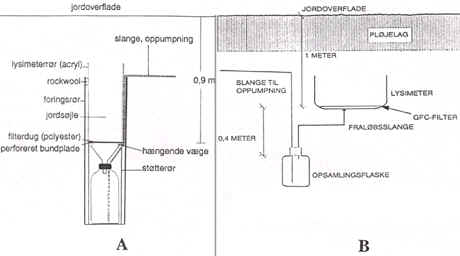

Fig. 15. Skitse af minilysimetre anvendt under NPo-forskningsprogrammet i

A: St. Lyngby
B: Fladerne (Hansen, 1991).

med jord, der svarer til jorden i omgivelserne, og som har samme bevoksning som omgivelserne – oftest græsbevoksning. Via drænlag i bunden af lysimetret kan der tilledes og afledes væske, som kan afmåles nøjagtigt.

Gennem årene er der i Danmark sket en ændring i betydningen af ordet lysimeter. Efterhånden dækker betegnelsen lysimeter ikke blot evapotranpirometer-anlæg, men alle typer af kar som opsamler grundvand ved gravitation; fx trug (fig. 15B og fig. 16), pander (fig. 17) og glasblok-lysimetre (fig. 18).

Ved anvendelse af gravitationsprøvetagere kan man pålægge opsamlings-fladen/-karret et svagt vakuum for at bryde overfladespændingerne mellem jord og prøvetager. I disse tilfælde kan det være vanskeligt at skelne mellem gravitationsprøvetagere og vakuumprøvetagere.

Som ved alle andre prøvetagere er materialevalget vigtigt, da det kan påvirke de opsamlede porevæskeprøver. Eksempelvis kan der ske afsmitning af kobber og zink fra pande-lysimetre; specielt hvor porevæskens pH-værdi er mindre end 7.

Erfaringer

I en undersøgelse har man med anvendelse af en bromidtracer forsøgt at vurdere opsamlingseffektiviteten af pande-lysimetre; defineret som den del af det nedsivende vand (vand som drænes ud af rodzonen) der fanges i pande-lysimetret (Jemison and Fox, 1992). I forsøgene blev omkring 50% af det nedsivende vand fanget i pande-lysimetret.

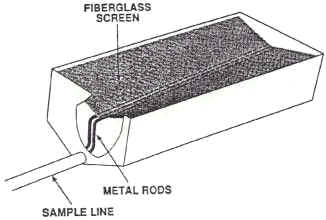

Fig. 16. Trug-lysimeter (ASTM, 1992).

Som hovedregel har lysimetre relativt stor kontaktflade til jorden, og repræsenterer derfor bedre jordens gennemsnitsforhold end sugecellernes meget begrænsede kontaktflade med jorden. Prøvetagning med lysimetre kan derfor give mere repræsentative porevæskeprøver end prøvetagning med vakuumprøvetagere (Barbee and Brown, 1986a; ASTM, 1992), og makroporestrømningen, som ofte udgør den volumenmæssigt største del af strømningen, bliver bedre repræsenteret.

Da gravitationsprøvetagerne ikke er pålagt konstant vakuum, men dog kan være pålagt vakuum under tømning, er der endvidere mindre potentiale for tab af flygtige komponenter, end hvis der anvendes vakuumprøvetagere. Dette er fx resultatet af en undersøgelse af prøvetagning af xylen (Barbee and Brown, 1986b).

Fordele og ulemper

En fordel ved lysimetre (gravitationsprøvetagere generelt) er, at disse ikke forstyrrer væskestrømningen i jorden nær så meget som sugeceller.

En ulempe er, at lysimetrene skal nedgraves, og at jorden lige over eller omkring lysimetre derfor bliver stærkt forstyrret. Dette mindsker værdien af lysimetre til brug i forbindelse med vurdering af eksisterende forureninger.

En yderligere ulempe er, at gravitationsprøvetagere ikke kan opsamle porevæske, som holdes med tension større end markkapacitet.

Lysimetret er til gengæld uovertruffet til vurdering af nedsivning som sker over et allerede etableret lysimeter. I forbindelse med nedsivningsforsøg giver lysimetret således de bedste "referenceværdier" for nedsivningen.

Fig. 17. Pande-lysimeter (Everett, 1990).

Fig. 18. Glasblok-lysimeter (ASTM,1992).

Fig. 19. Væge-porevæskeprøvetager (Hornby et al., 1986).

Hornby et al. (1986), Holder et al., (1991) og Boll et al. (1992) beskriver en væge-prøvetager, som hævdes at kombinere egenskaberne fra såvel gravitationsprøvetagere som sugeceller. Prøvetageren opsamler porevæske som transporteres ved gravitation samt porevæske som fastholdes ved tension på op til 4 cbar. En hængende fibrøs søjle fungerer som væge, der udøver et svagt vakuum over en geotekstil, som er lagt ud i et pande-lysimeter; se figur 19.

Enden af den fibrøse søjle er forseglet i en cylinderformet væskebeholder, som også indeholder vakuumslange og aftapningsslange.

Materialevalget må afhænge af porevæskens forventede kemiske sammensætning. Forsøg har vist, at fiberglasvæger ofte vil være anvendelige, idet de ikke adsorberer de undersøgte uorganiske ioner (Br, Cd og NO₃) eller organiske stoffer (toluen, trichlorethylen, ethylbenzen og naphthalen). En nøjere beskrivelse af væger og teknik er givet af Boll et al., 1992.

Fordele og ulemper

Metoden er ikke gennemprøvet, hvorfor virkningsgraden er svær at vurdere.

På grund af de store forstyrrelser af jorden, som installation af væge-prøvetageren medfører, vil metoden næppe kunne anvendes i forbindelse med vurdering af spredning fra en eksisterende forurening.

3.2.2.3 Andre passive prøvetagere

Udover prøvetagere udformet som kar eller plader (lysimetre) findes også andre udformninger af passive prøvetagere.

Et eksempel er vertikaltstillede filterrør; fx en almindelig vandværksboring med slidsefilter og opsamlingskammer (slamrør).

En anden udformning af den passive prøvetager er skrå rør eller kamre, som kendes i versioner med ventiler (klapper på røret), der kan åbnes og lukkes (Simmons and Baker, 1993).

Fordele og ulemper

Ulempen ved den passive prøvetager er, at den ikke indsamler vand hele tiden, men kun når porevæsketrykket ligger over markkapacitet. For at mindske tab af flygtige stoffer, skal porevæskeindsamlingen derfor ske umiddelbart efter en betydende nedsivningshændelse.

Fordelen ved en passiv prøvetager i fx rørform er, at den kan nedsættes uden væsentlig forstyrrelse af jord eller grundvand. Desuden er metoden relativt billig.

De metoder til prøvetagning af porevand, som er medtaget i dette afsnit, kræver som hovedregel, at jordprøver udtages og bringes til et laboratorium. Udtagelse af jordprøver uden stoftab vil være en kritisk faktor for disse metoder, specielt når der arbejdes med flygtige stoffer.

Endvidere er der medtaget en dialyse-metode.

Problematikken med at vurdere af porevæskens indhold af stoffer ud fra ekstraktion er dårligt beskrevet i litteraturen. I det følgende gennemgås de mest relevante beskrevne undersøgelser.

NPo-forskningsprogrammet

I forbindelse med NPo-forskningsprogrammet er der udført vandig udvaskning/udskyldning af NO₃-N holdig porevæske fra jordprøver (Hansen et al., 1991). Jordprøverne, ca. 100 g fugtig jord, er tilsat ekstra væske (200 ml 1M KCl), således at der, efter udrystning i én time, fås fri væske, som analyseres efter filtrering. Den oprindelige porevæskekoncentration beregnes ud fra fortyndingen. Metoden er beskrevet af Landbrugsministeriet, 1988.

Forsøgene viser, at NO₃-N-koncentrationer bestemt ved den beskrevne udskyldning stemmer godt overens med koncentrationer bestemt ved udcentrifugering af porevæske. Der var derimod nogen afvigelse over for koncentrationer i porevæske, som var opsamlet i minilysimetre (se figur 15) og/eller i sugeceller

VKI/Miljøstyrelsen

I forlængelse af arbejdet med bekendtgørelsen om genanvendelse af restprodukter og jord til bygge- og anlægsarbejder har Miljøstyrelsen ladet gennemføre et projekt om udvaskning af organiske stoffer fra jord og restprodukter (VKI, 1999).

Der er etableret en oversigt over "state of the art" med hensyn til processer og faktorer, som er styrende for udvaskning/desorption af organiske stoffer fra forurenet jord og restprodukter. Herudfra er stofferne klassificeret i forhold til mulighed for anvendelse af udvaskningstest, og der er udført udvaskningsforsøg med baggrund i 4 forskellige forureninger, med variation i jord- og forureningstype. Udvaskningstestene er lavet som batch-forsøg, hvor man har tilstræbt, at der blev opnået ligevægt i systemet. De 4 test blev udført på temmelig lerholdig jord med forueningskomponenterne: MTBE + xylener, chlorerede opløsningsmidler, total-olie/kulbrinter samt PAH’er inkl. naphthalen.

Ved udvaskningsforsøgene er der sket en forbehandling (homogenisering) af jordprøverne. Selve agitationen, som har varet 6-120 timer, er udført i et udvaskningsmedie bestående af en 0,001 M KCl-opløsning. Væske/faststofforholdet, som er helt centralt for tolkningen af resultaterne af en udvask-ningstest, har været 2 l/kg. Med dette lave væske/faststofforhold har eluatmængderne været så små, at det har givet praktiske problemer med analyserne, som kræver relativt store væskemængder (se denne rapports afsnit 3.1).

Faststoffasen er separeret for eluatet ved filtrering eller centrifugering. Separation ved filtrering viste sig at være et særdeles kritisk punkt i forhold til udviklingen af en udvaskningsmetode, idet der i forbindelse med separationen var tab af stof til filtermaterialer og tab af stofferne ved fordampning. Separation ved centrifugering gav mindre stoftab.

Tidligere undersøgelser har vist (Kjeldsen et al., 1989), at der er problemer med afgivelse af organiske stoffer fra eller tab af organiske stoffer til materialer af plastic og i mindre grad teflon, mens materialerne glas og stål er mere uproblematiske. De her beskrevne forsøg viste imidlertid, at specielt PAH-indholdet er meget følsomt over for filtrering, og at der kan være stor forskel i sorptionstabet mellem forskellige typer af filtre, selv om alle filtrene er af glasfiber og at diameteren for partikelafskæring ligger inden for den samme størrelsesorden (se også Bauw et al., 1991). Problemerne skyldes bl.a. PAH’ernes affinitet til kolloider. For de tungere PAH’er kunne helt ned til mindre end 10% af mængderne genfindes i filtratet; for de lettere to-ringede PAH’er var genfindelsen typisk 80%.

I projektet blev de relevante organiske stoffer klassificeret i tre grupper:

Første gruppe indeholder stoffer, som sorberer kraftigt til jorden, har lille opløselighed i vand og er ikke-flygtige; fx de fleste PAH’er og dieselstoffer. Forsøgene bekræftede, at i forbindelse med disse stoffer vil specielt separation af fast fase fra eluatet, herunder hensyntagen til kolloidbundet stof og forsøgstider, være kritisk for en udvaskningstest.

Anden gruppe omfatter flygtige stoffer med forholdsvis høj opløselighed i vand; specielt de klorerede opløsningsmidler og BTEX’er. Kritisk for udvaskningsforsøg vil for denne gruppe stoffer være spredning i luften (flygtighed), specielt i forbindelse med forbehandling af jordprøverne og ved separation af fast stof og eluat. I projektet blev der benyttet henholdsvis 6 timers agitation i batch med efterfølgende filtrering, eller 6 timers agitation i en speciel "zero headspace beholder" som minimerer, at de flygtige stoffer i prøven fordamper (Skúladottir, 1996). Forsøgene viste, at der ved almindelig batch agitation med efterfølgende filtrering forsvandt betydelige stofmængder ud af systemet.

Tredje gruppe indeholder stoffer, som har meget høj opløselighed, men som sorberer meget lidt til jord; fx MTBE (methyltertiærbutylether) og phenoler. Disse stoffers spredning kan næppe vurderes ud fra egentlige udvaskningstest, idet stofferne kun i meget begrænset omfang findes associeret med jordmatricen.

Sammenfattende konkluderes, at den gennemførte undersøgelse har tilvejebragt et fagligt grundlag for at opstille forslag til udvaskningstest for organiske stoffer. Men det er blevet klart, at flere forhold kræver afklaring, inden der kan opstilles en testprotokol for anvendelsen af udvaskningsforsøg til vurdering af udvaskningen af organiske stoffer fra jord og restprodukter.

Fordele og ulemper

En ulempe ved ekstraktionsmetoden er, at hele porevæsken medtages uden hensyn til mobilitet. Derudover kan der frigøres adsorberende stoffer fra jorden, således at ekstraktionen giver udtryk for en større mængde mobiliserbart stof, som ikke nødvendigvis svarer til jordvæskens indhold. At vurdere transport til grundvandszonen ud fra ekstraktion er derfor forbundet med betydelige metodeproblemer over for stoffer, som adsorberes eller udfældes i jorden.

Som alternativ til sædvanlig langtidsekstraktion (batch) er det foreslået, at en hurtig udskyldning af en jordprøve måske kan give et bedre bud på stofkoncentrationer i den mest mobiliserbare porevæske (Hansen, 1999). Ved at mindske forsøgstiden (hurtig ekstraktion) vil man også mindske problemet med nedbrydning af stof, som der ellers skal tages højde for ved at ekstrahere/udskylle i iltfrit vand (det kan fx være vand, som i mindst 16 timer er gennemboblet med kvælstof og herefter tilsat Na₂SO₃ for at reducere den resterende iltmængde i prøveflaskerne (VKI, 1999)) og ved at gennemføre forsøgene under kølige forhold.

En ulempe ved metoder, som kræver udtagelse af jordkerner er, at jorden fysisk skal håndteres flere gange (udtagelse af jord, transport, oplukning, ekstraktion/centrifugering/squeezning samt eventuelt filtrering). Herved vil man ofte få stoftab, specielt fra flygtige stoffer. De udførte forsøg bekræfter, at metoden er vanskelig at anvende i forbindelse med flygtige stoffer.

En fordel ved ekstraktionsmetoden er, at processen kan gennemføres relativt hurtigt, og at der ikke findes frie flader med porevæske (som i lysimetre og sugeceller). Dette mindsker risikoen for afdampning og/eller nedbrydning.

Ekstraktion må forventes at være en relativt dyr metode i forhold til sugeceller og lysimetre. I hvert fald hvis der skal udføres monitering, hvor man kan genbruge sugeceller og lysimetre.

3.2.3.2 Centrifugering

Der findes mange beskrivelser af udcentrifugering af porevand, men beskrivelserne omhandler alene næringsstoffer og metaller; fx Azcue et al., 1977; Bufflap and Allen, 1995 og Mason et al., 1998.

En række forskellige udformninger af centrifugeindsatser har været benyttet til at centrifugere porevand ud af jordprøver (Saager et al., 1990; Hansen et al., 1991; Ninno et al., 1994). Selv om, at man i referencerne ikke har arbejdet med porevand med indhold af meget flygtige komponenter, har man alligevel konstrueret flere af centrifugeindsatserne som lukkede kamre, således at eventuel afdampning mindskes; se fig. 20.

Endvidere er nogle af indsatserne udformet med to kamre, således at der er mulighed for, at et inert materiale fyldes i det ene kammer; fx nitrogen eller en inert fluorocarbon som FC-78 (Bufflap and Allen, 1995). Under centrifugeringen vil densitetsforskelle medføre, at porevæsken i sedimentkammeret bytter plads med det inerte materiale. Se fig. 20.

I alle rapporterede forøg har omdrejningshastighedens betydning været genstand for undersøgelser. Som forventet gælder, at jo større omdrejningshastighed des mere væske centrifugeres ud af prøverne (Azcue et al., 1977).

Dette har imidlertid ikke nogen entydig betydning for stofkoncentrationerne. Nogle undersøgelser indikerer, at omdrejningshastigheden ikke har væsentlig betydning for koncentrationen af NO₃, NH₄, PO₄, Tot-P og K (Hansen et al.,

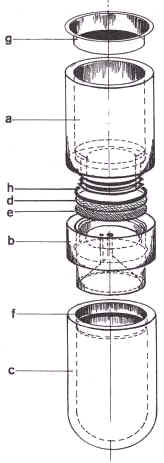

Kammer (a) skrues på mellemstykket (b) som holder filtret (c), forfiltret (d) og o-ringen (h). Kammer (c) er fastgjort til mellemstykket (b) med en o-ring (f). Det øvre kammer, som indeholder jordprøven, lukkes med et polyethylen låg (g). Porevandet flyder gennem det store hul til kammer c, hvorfra nitrogen kan undslippe af det lille hul.

Fig. 20. Lukket centrifugeindsats (Saager et al., 1990).

1991) eller Ca, Al, SO₄ og K (Zabowski & Ugolini, 1990), andre undersøgelser viser stigende metalkoncentration (Al-koncentration) som funktion af omdrejningsingshastigheden (Azcue et al., 1997), mens atter andre undersøgelser viser faldende metalkoncentrationer (Cu, Pb og Zn) som funktion af omdrejningshastigheden; Ankley and Schubauer-Berigan, 1994.

Fordele og ulemper

Et væsentligt problem ved centrifugeringsmetoden er, at det er vanskeligt at skaffe tilstrækkeligt med vand til de kemiske analyser; i hvert fald når det drejer sig om organiske forbindelser. Hvis centrifugeringsmetoden skal benyttes i et sådant tilfælde, må der udføres adskillige centrifugeringer for at skaffe tilstrækkeligt med vand.

Et andet væsentligt problem ved centrifugeringsmetoden er afdampning af stoffer. Kritiske tidspunkter er når jordprøven udtages, når den anbringes i centrifugeindsatsen, og når de fine partikler, som er suspenderet i eluatet, skal filtreres fra. Jord skal derfor påfyldes centrigefugeindsatsen, som bør være syreskyllet, i en nitrogenfyldt gloveboks, og der bør benyttes en nedkølet centrifuge. I de beskrevne undersøgelser er eluatet typisk filtreret i et 0,45 m m glasfiberfilter. Jf. afsnit 3.2.3.1 gælder det, at der kan være stort stoftab under filtreringen, specielt for PAH’er som har stor affinitet over for kolloider.

Ved denne metode udtages en intakt jordsøjle, hvorefter porevandet presses ud af den i en squeezer. Metoden benyttes til bløde havbundssedimenter, altså i mættet zone. For umættede og delvist kompakterede jorde vil metoden formentlig ikke kunne give vand nok til analyser, måske undtaget metalanalyser som kræver ringe vandmængde. I forskellige modeller kan trykket varieres mellem 100 og 5.000 psi (Bufflap & Allen, 1995).

I de fleste squeezere kan der tilsættes nitrogen, således at iltning af materialet undgås (Mason et al., 1998).

Det udpressede vand fa havbundssedimenter indeholder typisk en del kolloider, hvorfor vandet må filtreres. Der anvendes oftest et 0,45 m m glasfiberfilter.

Med squeezere tages der typisk vandprøver ud til analyse for indhold af næringsstoffer og jern (Jahnke, 1988), men der er også beskrevet udtagning af prøver til ananyse for kviksølv (Mason et al., 1998).

Fordele og ulemper

Metoden vil formentlig ikke kunne anvendes i kompakterede eller blot delvist kompakterede jorde, da der formentlig ikke vil kunne presses vand nok ud til analyserne, i hvert fald ikke til analyser for organiske stoffer.

I forbindelse med flygtige stoffer skal man være meget omhyggelig for ikke at tabe stof ved afdampning, når jordprøverne udtages.

3.2.3.4 Dialyse (peepere)

Ved denne metode opsamles vandprøver ved dialyse i en såkaldt peeper (Bufflap & Allen, 1995). Også denne metode er udviklet til bløde havbundssedimenter. Princippet er, at et volumen af deioniseret vand gennem en membran bringes i kontakt med sedimentets porevæske.Efter nogen tid vil der blive ligevægt mellem koncentrationerne i peeperens kamre og i sedimentets porevæske. Når ligevægten har indstillet sig, kan peeperen trækkes op, og de enkelte kamre tømmes for væske, som sendes til analyse.

Til metalundersøgelser af havbundssedimenter findes også gel-prøvetagere. I stedet for membrandækkede kamre med destilleret vand har gel-prøvetagerne en flade med polyacrylamid. Analyser foretages direkte på gelen ved proton-induktion, røntgen-emission eller ved syreekstraktion fulgt af atomabsorptionsspektrometri – AAS (Krom et al., 1994).

Fordele og ulemper

Den væsentligste ulempe ved peeperen er, at den er umulig at presse ned i delvist kompakterede materialer. Alene af den grund har peeperen formentlig ingen interesse i forbindelse med opsamling af porevand i umættet zone. Herudover er vandprøverne så små, at de ikke giver mulighed for analyse for indholdet af organiske forbindelser.

En ulempe ved metoden er endvidere, at der kan gå lang tid, op til adskillige uger, inden der bliver ligevægt mellem koncentrationerne.
