Dampoprensning med vacuumekstraktion
8. Monitering af stofindhold i poreluft
8.1 Moniteringsboringer
8.2 Ekstraktionsboringer
8.3 Porelufthuller
8.4 Kontrolmålinger i bygningen
8.1 Moniteringsboringer
Der er løbende målt koncentrationer af trichlorethylen og tetrachlorethylen i poreluften i M1-M3. Målingerne er udført ved opstilling af luftpumper af typen SKC 222, som suger luft gennem rør indeholdende aktivt kul. Ved måling af flygtige forbindelser er det væsentligt, at luften suges langsomt igennem rørene således, at eventuelt opsamlet trichlorethylen og tetrachlorethylen ikke "blæses af", og der er derfor benyttet pumper med et flow på ca. 1 ml/s. Målingerne er udført over en periode på ca. 15 minutter.
Der er endvidere udført målinger med Brüel & Kjærs Multigas-monitor type 1302 i M-boringerne. Måleresultaterne fremgår af bilag 12.
Summen af PCE og TCE-koncentrationerne i boring M1-M3 i perioden, hvor vacuum-ekstraktionsanlægget har været i drift, fremgår af figur 8.1 på modstående side.
Der mangler målinger fra boring M1 og M2 for perioden, hvor der har været dampinjektion i området. Dette skyldes, at målingerne ikke kunne gennemføres på grund af de høje temperaturer og kondensvand i måleslangerne. Startkoncentrationerne i disse boringer har sandsynligvis været på niveau med de målte koncentrationer i boring M3.
Som det fremgår af figur 8.1 sker afgivelsen af flygtige forurenede stoffer i kondensations-fronten. Poreluftkoncentrationerne i moniteringsboringerne er reduceret med op til en faktor 1000 i perioden, hvor fuldskalaanlægget har været i drift.
Som det fremgår af figur 8.1 har den kraftigste forurening været bundet i siltlaget (7 m u.t.), hvorimod koncentrationsniveauet i henholdsvis det øvre og nedre sandlag generelt har været væsentlig lavere. Sammenlignes det øvre og nedre sandlag ses endvidere, at koncentrationerne er højere i det øvre sandlag. Disse resultater stemmer godt overens med de øvrige resultater, som indikerer, at de øverste lag består af blandet sand og silt, og at det nederste sandlag er væsentligt mere grovkornet og homogent, og derfor renses væsentlig hurtigere end de overliggende jordlag.
Det fremgår endvidere af resultaterne, at det tager længere tid at fjerne forureningen fra siltlaget end fra de øvrige lag på grund af den lavere permeabilitet.

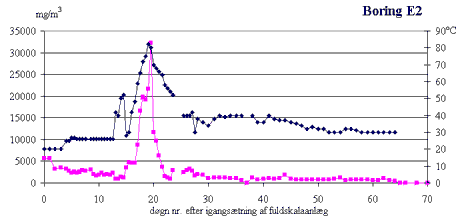

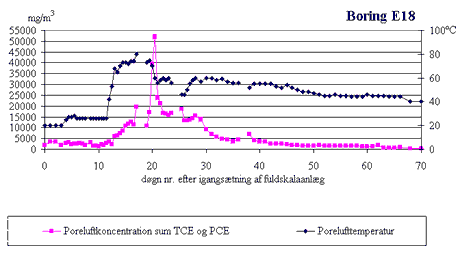

Figur 8.2
Poreluftkoncentration og -temperatur i boring E2 og E18
8.2 Ekstraktionsboringer
Der er udført målinger med Brüel & Kjærs Multi-gas-monitor type 1302 i alle ekstraktionsboringerne.
Målingerne har vist et stigende indhold af forurening i forbindelse med opvarmning af jorden, hvorefter der ses eksponentielt aftagende koncentrationer. To eksempler på udviklingen af temperatur og koncentration i luften i vacuumboringer er vist på figur 8.2 på modstående side. Begge boringer ligger i det værst forurenede område.
Graferne i figur 8.2 viser, hvordan forureningen frigives i dampfronten. Graferne for boring E2 viser endvidere, at oprensningen også er meget effektiv i siltlag, da boringen består af silt fra ca. 4 m u. t. til boringens bund 9,5 m u.t.
8.3 Porelufthuller
Som tidligere nævnt er der i 1994 /5/ foretaget målinger af koncentrationerne af TCE og PCE i en række porelufthuller under gulvet i bygning 01. Disse målinger viste, at der på daværende tidspunkt var koncentrationer af TCE og PCE på op til 20.000 mg/m3 i poreluften under gulvet omkring de tidligere affedtningskar. Målingerne blev udført med Brüel & Kjærs Multi-gas-monitor type 1302.
I forbindelse med den frivillige oprydning er der udført tilsvarende målinger med samme måleudstyr i 39 huller i betongulvet for dokumentation af, at der ikke er sket en horisontal spredning af forureningen ved dampinjektionen og til vurdering af oprensningseffekten. Porelufthullernes placering fremgår af situationsplanen i bilag 2.
To måneder efter, at dampen er slukket, og hvor temperaturen i de lavpermeable dele af jordlagene stadig er ca. 60°C, er koncentrationerne under gulvet i hovedparten af området reduceret til under 1 mg/m3 for hvert af stofferne TCE og PCE. Enkelte porelufthuller viser koncentrationer op til ca. 5 mg/m3.
Sammenlignes poreluftmålingerne under og efter driften af afværgeanlægget med målingerne udført i /5/ ses, at poreluftforureningen i det mest forurenede område er reduceret med en faktor 2000.

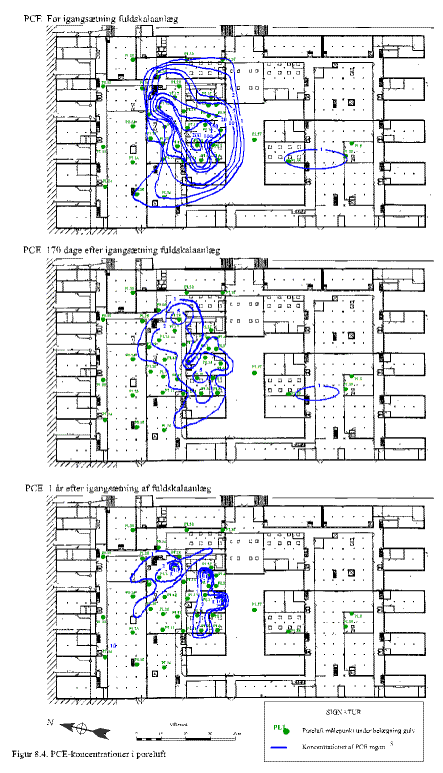

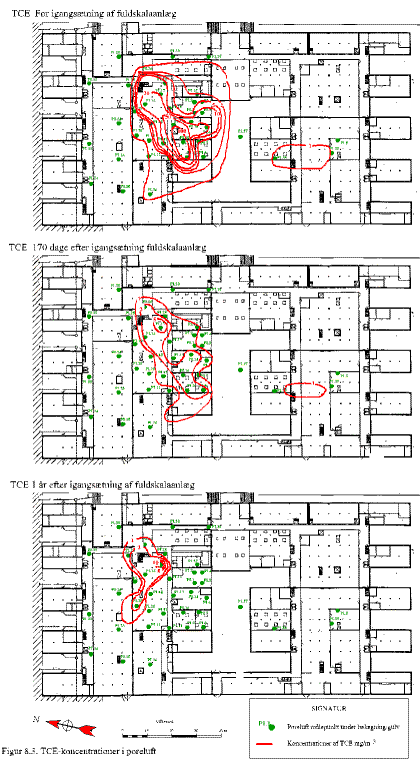

På figur 8.3 og figur 8.4 på de følgende sider fremgår udviklingen i poreluftkoncentrationer af TCE og PCE før opstart af fuldskalaanlægget, under dampinjektion i D4, og 170 dage efter igangsætning af fuldskalaanlægget, svarer til 27 dage efter, at vacuumekstraktionsanlægget er slukket.
Som det fremgår af figurerne 8.3 og 8.4 er poreluftforureningen blevet kraftigt reduceret i hele det forurende område, og forureningen er ikke blevet spredt horisontalt under driften af in-situ anlægget.
8.4 Kontrolmålinger i bygningen
I forbindelse med de daglige (i driftsperioden 2 gange daglige) målerunder ved manifolderne, og ved de ugentlige målerunder i porelufthullerne med Brüel & Kjærs Multi-gas-monitor type 1302, er der mellem hver måling udført en måling af indeluften.
Dette er gjort ved efter hver måling at tømme målekammeret ved suge luft ind fra omgivelserne. Der er således målt 18-36 gange dagligt på indeluften ved manifolderne og ugentligt målt 39 steder i bygning 01. De målte indeklimakoncentrationer af TCE og PCE har været under 0,3-0,4 mg/m3.
Det er således ved kontrolmålinger i bygningen kontrolleret, at der ikke er sket spredning af forurening til indeklimaet.
|
|
