Kilder til BAM-forurening og forureningsudbredelse
Om metoden: se bilag B.
Resultater af MEP undersøgelsen:
MEP profiler viser, hvorledes jordlagene fordeler sig rent modstandsmæssigt. Grus,
sand og silt aflejringer har høje modstande, og ler har lave modstande. Dog kan
glimmerholdigt ler give anledning til høje modstande, hvorfor man i områder som det
aktuelle kortlægningsområde ved tolkningen af MEP profilerne skal støtte sig op af
boringsoplysninger. I MEP profilerne repræsenterer de røde/orange farver høje modstande
(grus, sand og silt), hvorimod de blå/grønne farver repræsenterer lave modstande
(lerede aflejringer).

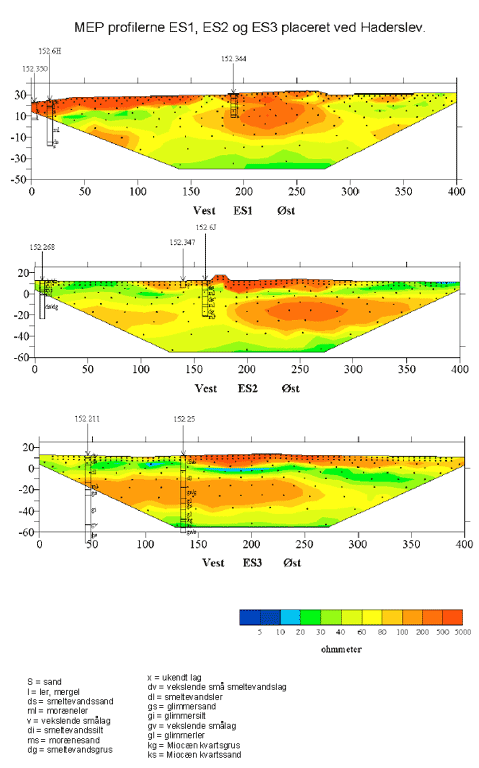

MEP undersøgelsen ved Haderslev omfatter tre profillinier ES1, ES2 og ES3, der hver er
400 m lange (figur 4.16). Ved Haderslev eksisterer 3 grundvandsmagasiner – et
terrænnært, et mellemliggende og et dybtliggende magasin. Grundet den relative lille
indtrængningsdybde forventes det, at kun de 2 øverste grundvandsmagasiner kan
dokumenteres ved MEP metoden.
MEP profillinie ES1 er placeret syd for kildepladsen i indvindingsoplandet til det
terrænnære grundvandsmagasin. ES2 og ES3 er placeret nord og nedenfor
kildepladsområdet.
Syd for kildepladsen:
Resultaterne af MEP kortlægningen syd for kildepladsen har dokumenteret to
grundvandsmagasiner, der er adskilt af et lerlag. Mellem position 200 og 250 m i ES1 synes
det terrænnære sandlegeme og det mellemliggende sandlegeme dog at være sammenhængende.
Det tolkes, at begrænsninger i MEP metoden gør, at dette relative tynde lerlag ikke kan
dokumenteres mellem to relativt tykke sandlegemer i dette område. Lerlagets tykkelse
øges mod vest og øst til tykkelse op til ca. 10 m.
Det terrænnære grundvandsmagasin tynder ud mod øst for at forsvinde ved position ca.
250 m. Tykkelsen af sandlegemet i den vestlige del er ca. 10 m. Det mellemliggende
sandlegeme har en begrænset horisontal udbredelse på ca. 150 m mellem position 150 og
300 m. Høje modstande i den østligste og vestligste del af profilet kan antyde, at laget
har en større horisontal udbredelse.
Nord for kildepladsen:
MEP profilerne ES2 og ES3 krydser hinanden ved position 300 m i ES2 og position ca. 40
m i ES3. Af disse to MEP profiler kan det mellemste liggende grundvandsmagsins horisontale
udbredelse skønnes til ca. 350 m. Mellem det terrænnære og det mellemliggende
grundvandsmagasin optræder det ovenstående beskrevne lerlag. Tykkelsen af lerlaget er
for dette område af en størrelse, så MEP metoden kan dokumentere tilstedeværelsen af
laget. Lerlaget går i dagen i den vestlig og den centrale del og således afgrænser det
terrænnære grundvandsmagsin i disse områder.
Konklusion:
Boringer projiceret ind på MEP profilerne viser, at det terrænnære grundvandsmagasin
består af smeltevandssand og sand. Lerlaget består af moræneler og smeltevandsler, hvor
det mellemliggende grundvandsmagasin består af grus og sand. Grundvandsmagasinet er
afgrænset ned ad til af glimmerleraflejringer. Da der er dokumenteret glimmerler i
boringer, skal tykkelsen af det mellemliggende grundvandsmagasin tolkes med forsigtighed,
da glimmerler i visse tilfælde kan give høje modstande.
