Afværgekatalog - tidlig indsats overfor indeklimapåvirkning Bilag F:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Afprøvet på Teknologisk Institut for følgende: Methandiffusion. |
Varedata:
|
Selvnivellerende gulve
Egenskaber
 | Meget stor damptæthed. |
| Stor bredde: Giver hurtig montage med få samlinger. |
| Damp- og fugtspærre til aggresive miljøer. |
| Tæthed overfor vanddampe og gasser. (Radon) |
| Tilbehørsprogram sikrer tætte samlinger |
Miljø:
Monarflex Reflex er fremstillet af polyethylen, polypropylen samt aluminiumsfolie. Produktet indeholder ingen flygtige bestanddele eller blødgører der kan udvaskes og forurene naturen. Produktet kan ikke regeneres, men samme brandværdi som olie.
Forbrændingen er ren og kan sammenlignes med afbrænding af naturgas.

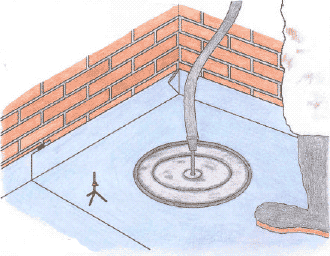

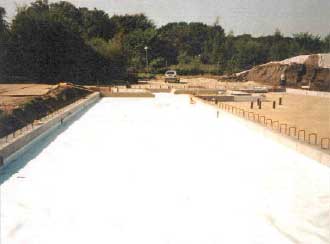

Monarflex Reflex blå/grå
|
Samlingsdetaljer
Vigtigt:
Monarflex reflex anvendes som damp- og fugtspærre i konstruktioner med store krav til effektiv sikring mod damp- og fugtvandring. En effektiv damp- og fugtspærre kræver stor omhyggelighed ved alle gennembrydninger og samlinger.
Tilbehør:
Monarfol Tape:
PE-Tape:
Ruller á 5 cm x 20 m.
Metalliseret
Polyestertape 5 cm x 30 m.
Monarfol Forsegler:
Ruller á 3 cm x 5 m og 3 cm x 30 m.
Butyl - Dobbeltklæber
Monarfol Rørkrave:
Ø 70, 90, 110 og 140 mm.
100 x 100, 100 x 150, 150 x 150 mm. samt uden udstandsning. Specialmål op til Ø 500
mm. efter aftale.
Epdm-gummi med Butyl klæber
Varefakta
|
||||||||||||||||||||
Informations for dry cleaners
A problem is solved: the insulatin foil Valutect
German laws claim from dry cleaners that a diffusion of solvents such as perchlorethylene into adjoining rooms being used as a place of residence or for food trade must be limited according to the latest state of engineering.
If dry cleaners wanted to rulfill this requisition, a normal wall of bricks or concrete should be up to 6 m thick: the insulation foil Valutect produces a reliable effect as a protection against perchlorethylene with thickness of only 03 mm.
Any decorator without special previous experience can work up the insulation foil Valutect in a single operation. Afterwards the rooms are immediately at the cleaner's service again.
Valutect is a robust insulation, resistent to water and safe even on fissures or joints in the wall.
The upper side is in decorative silky white which can easily be papered or painted. Remnants are to your disposal for years or can easily be thrown to normal garbage.
If the original state of the rooms should be necessary one day, Valutect can easily be removed like any other ordinary wallpaper.
With the environment certificate of the ZEWU (Center for energy-, water- and environmental technics, Hamburg) the dry cleaner gets a reliable document.
Valutect may be used to seal or coat large areas of buildings such as walls, ceilings and floors for protection against immission of contaminants, including halogen-organic compounds e.g. Per, Tri, PCB, PCP, chloronaphthalene and other pollutants e.g. nitrosarnine and formaldehyde.
The indiscriminate use of such substances over a number of years, especially in the 1960's and 1970's led in some cases to extensive contamination in buildings. Such inherited pollution of indoor air is a hazard to human health. Even if the primary source, e.g. permanently elastic joints, is completely removed, hazardous secondary contamination remains.
Independent long-term laboratory tests indicated that even under extreme conditions Valutect provides an ideal barrier layer with a retardation capacity of not less than 99.5 %. Valutect is considered to be practically technically impermeable, provides a long-term solution for contaminated buildings and offers major advantages. Other procedures which may be expensive and involve elaborate protection measures are no longer required.
Valutect has almost no subsequent effect on the atmospheric environment in schools or offices, for example. In any case, significant changes in the atmospheric environment can only be brought about by ventilation.
Valutect insulating wallpaper therefore provides a hitherto unknown and unique possibility for the rehabilitation of contaminated buildings. It is an easy, effective, long-term solution that can save considerable costs.
Valutect has a very high tear strength so that damage to the insulation by tearing or perforation is practically excluded.
Valutect is odour-neutral, non-toxic and ecologically safe.
No particular measures are required with regard to fire or explosion protection. The polyethylene content is subject to the German fire classification B1.
Residual material may be disposed of as normal household waste.
Technical Data Sheet
| 1. General Data |
|||
| Product description | Insulating Foil 4 layers (Insulating wallpaper) for walls and ceilings |
Insulating Foil 3 layers für floors |
Insulating Foil 5 layers für floors and walls under mortar or plas |
| Composition | Paper (brown) Polyethylene Aluminium Paper (white) |
Polyethylene (white) Aluminium Polyethylene (white) |
Paper (brown) Polyethylene Aluminium Paper (brown) |
| Thickness (approx.) (1 µm = 0,001mm) |
200 µm |
160 µm |
280 µm |
| Basis weight |
230 g/qm |
170 g/qm |
320 g/qm |
| 2. Company signation | |||
| Valutect© Umwelttechnik Handels GmbH Schemmannstr. 47 D-22359 Hamburg |
|||
| 3. Possible risks | |||
| does not apply |
|||
| 4. First aid measures | |||
| does not apply |
|||
| 5. Fire-fighting measures | |||
| all normal extinguishants |
|||
| 6. Measures in the event of unintentional release | |||
| does not apply |
|||
| 7. Storage and handling | |||
| no special measures necessary |
|||
| 8. Exposure limit and personal protection | |||
| no special measures necessary |
|||
| 9. Physical and chemical properties | |||
| odour: neutral explosion hazard: does not apply tear strength: damage to insulation by tearing or perforation can practically be excluded. |
|||
| 10. Toxicology | |||
| non-toxic |
|||
| 11. Ecology | |||
| Residueand package may be disposed of as normal house waste. |
|||
| 12. Transport | |||
| no hazardous product |
|||
| 13. Other indications | |||
| The above information is based on the current state of our
knowledge and does not guarantee any particular character. Registered pattern. |
|||
Possible applications of Valutect in the rehabilitation of contaminated buildings / Examples:

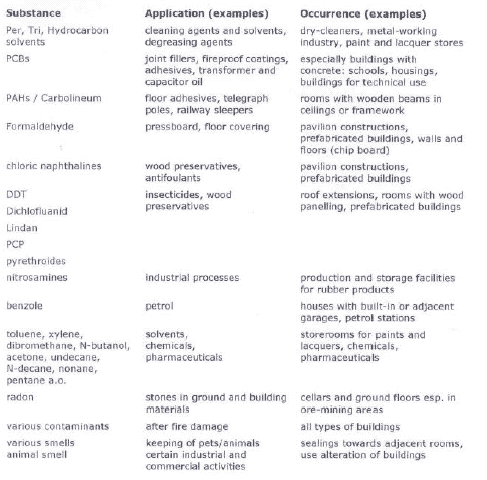

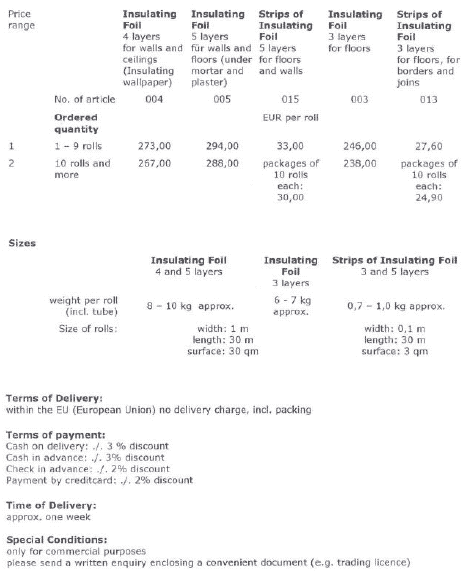

Price List
valid from July 2002, all prices in EUR, excl. VAT (16 %)
Instruction for use
Valutect©Insulating Wallpaper for walls and ceilings
Data:
| size of rolls: | 1 m wide, 30 m long (30 sq.m.) | |
| thickness: | approx. 200 µm (=0,2 mm) | |
| basis weight: | approx. 230 g/sq.m. | |
| weight/roll: | approx. 8,8 kg inci. tube | |
| tools: | wallpaper brush, velour of lambskin roller, rubber roller, wallpaper brush, spatula, sponge, cloth | |
| adhesive: | Ovalit T by Henkel and if necessary (in case of contamination
by valatile pollutants like f.ex. solvents) Ovalit V or 5 far overlapping areas |
|
| required amount: | depends on undercoat, usually about 200 g/sg.m. | |
| required quantity: | surface of respective walls and ceilings to be covered plus 10 % extra for overlapping and wastie material (each 5%) |
Application:
Surfaces covered with Valutect may be subsequently decorated as you like:
with ordinary paint, tiles, panels, or an additional wallpaper use a light glue for additional wallpaper and/or insert a second undercoat to allow for easy future removal without damage to Valutect Insulating Wallpaper.
It may also remain without further treatment.
 |
1. The undercoat should be prepared as for normal wallpaper; if necessary level out uneven patches with a filler, and provide heavily absorbent backgrounds with an undercoat. |
 |
2. Cut strips of approx. 10 cm width and fold in the middle. Apply adhesive to all interfaces (f.ex. between ceiling and wall or in corners of the room) with a margin of 5 cm to both sides and place strips onto the adhesive. |
 |
3. Cut Valutect Insulating Wallpaper to the required length. Roll up the wallpaper; do not fold or crease. |
 |
4. Starting from the top of the wall next to a corner apply adhesive to a section of the wall corresponding to a strip of Valutect Insulating Wallpaper (approx. 1 m). Due to strips applied beforehand there should be an overlap at every join. Give time to air. |
 |
5. Place first strip of wallpaper onto the adhesive (white side showing to the room) and press with a rubber roller or spatula to avoid formation of bubbles. If Valutect is not to be painted over, remove excess adhesive with a wet sponge. |
 |
6. Apply the adhesive far the following web on the wall overlapping in from the edge approx. 5 cm. If necessary (eg. in the case of solvents) use a special glue for edgings (eg. Ovalit B or V). Apply all further strips with an overlap of 5 cm. If coating is to be applied smooth over overlapping edges. Surfaces covered with Walutect may be subsequently decorated as you like: with ordinary paint, panels, or an additional wallpaper. Use a light glue for additional wallpaper and/or insert a second undercoat to allow for easy future removal without damage to Valutect Insulating Wallpaper. Valutect Insulating Wallpaper may also remain without further treatment. |
Bilag F2:
Maling af kælder
Vedlagte produktblade mv. er blot eksempler på materialer/komponenter der kan anvendes
Vedr.: Overfladebehandling - Tæt membran
Idet vi refererer til vor aftale, fremsendes herved vort forslag til "tæt membran" i kælderlokaler.
Vægge
Rengøring
Væggene rengøres, så de fremstår rene og fri for kalkcementpuds og med fuger i murværk fjernet i min. 10-15 mm dybde.
Rengøring afsluttes med afvaskning med rent vand.
Fuger
Fuger fyldes, så disse er plane med mursten (skrabefuge). Fugning foretages med mørtel som KC 20/80/550.
Spartling
På den rengjorte overflade påføres Sikagard-720 EpoCem med spartel, stålbræt eller lignende.
Ved lagtykkelse på 2 mm kan første påføring med fordel udføres med ståltandsspartel med 2 mm tænder. Dagen efter, eller når spartelmassen er bæredygtig påføres 2. lag med stålbræt således at sporene efter tandspartlen udfyldes.
For at opnå glat overfladefinish efterarbejdes Sikagard-720 EpoCem med en let fugtig svamp eller filtsebræt.
Gulve
Forbehandling
Overfladen slibes med karborundum-slibemaskine, så cementslam og løse partikler fjernes. Herefter støvsuges overfladen omhyggeligt.
Grunding
Den rene og matfugtige overflade grundes med Sikafloor-80 EpoCem. Påføringen kan ske med pensel eller rulle.
Belægning
I den endnu klæbrige men gangbare Sikafloor-80 EpoCem grunder, udlægges Sikafloor-82 EpoCem med tandspartel eller skraber. Umiddelbart efter udlægning pigrulles belægningen for at fjerne evt. luftporer.
Topcoat
Efter ca. 24 timer. eller når belægningen ikke længere er klæbrig, påføres Sikafloor-25 0W med korthåret mohairrulle.
Vægge kan behandles med vandig epoxymaling, som f.eks. Sikagard Wallcoat.
Vi håber ovenstående er fyldestgørende, men står i øvrigt til rådighed, hvis De ønsker yderligere oplysninger.
Med venlig hilsen
Sika Danmark A/S
Bilag: Datablade på de nævnte produkter
Bilag F3:
Udskiftning af gulve

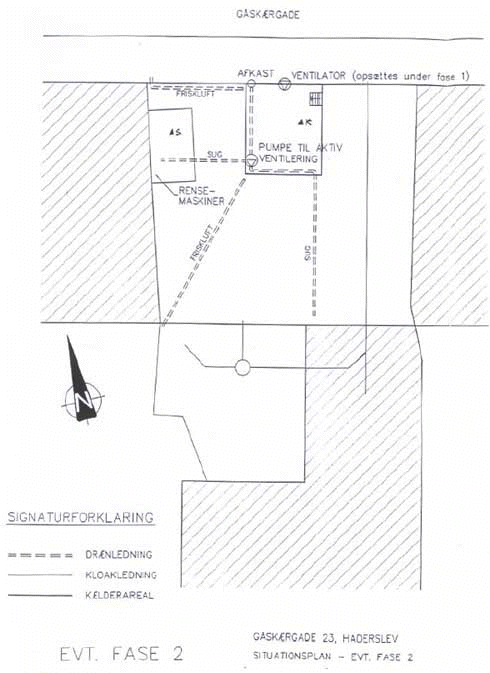

Fyns Amt/Miljøstyrelsen - Amtsværge, Projekt Tidlig indsats
Gåsekærgade 23, Haderslev
Vedlagte produktblade mv. er blot eksempler på materialer/komponenter der kan anvendes
Ejendom (lille kælder midt under huset)

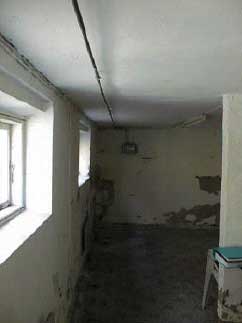

Kælder

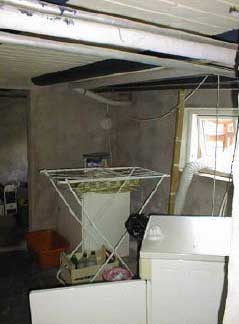

Kælder
Kælder
Bilag F4:
Ventilation af kælderetage
Fyns Amt/Miljøstyrelsen - Feltafprøvning, Projekt Tidlig indsats
Lindevej 29, Odense SV
Vedlagte produktblade mv. er blot eksempler på materialer/komponenter der kan anvendes
Patriciavilla - fuld kælder (aflukning til stueetage mulig)
Ventilator - vinduesmontage
Luftindtag - vinduesmontage

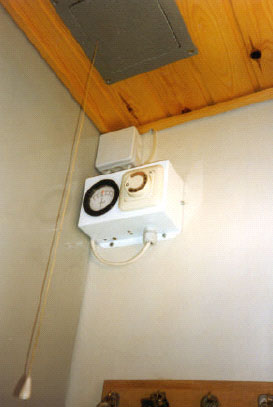

Reguleringsboks og timetæller
Ventilator - vinduesmontage, slukket
Ventilator - vinduesmontage, tændt

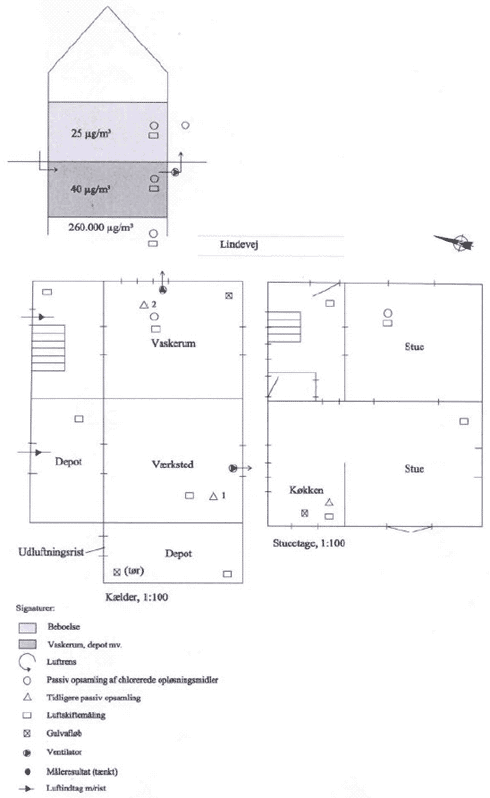

Lindevej 29 - Ventilation af kælder
Bilag F4.1
Ventilation af kælderetage
Industriteknik I/S
Benediktsgade 34
5000 Odense C
Att. Niels Peter Mikkelsen
Udbudsbrev
Afværgeforanstaltninger på Lindevej 29, 5250 Odense
På vegne af Fyns Amt indbydes De hermed, efter tilkendegiven interesse, til at afgive tilbud på nedennævnte entreprise. Arbejdet udbydes i samlet entreprise ved underhåndsbud fra 2 bydende parter.
| Levering og montering af 2 stk. el-ventilatorer i kældervinduer, se nedenstående beskrivelse. |
| Levering og montering af 2 stk. luftindtag med rist i kældervinduer, se nedenstående beskrivelse. |
Tilbudet skal mærkes: "Lindevej 29, Odense, afværgeforanstaltninger" og sendes til NIRAS, Åboulevarden 80, 8100 Århus C, att.: Jesper Steen Christensen, Til fremsendeIse kan også benyttes fax : 87 32 32 70.
Tilbudet skal være NIRAS i hænde senest mandag d. 10. september 2001, kl. 12.00.
Tilbud afgives på grundlag af nærværende udbudsbrev. De bydende bedes kontrollere, at samtlige relevante informationer fremgår af det fremsendte materiale. Ved fremsendelse af tilbud attesterer den bydende for godkendelse af det modtagne materiale som værende fyldestgørende til afgivelse af bindende tilbud samt for, at materialet er gennemlæst.
Tilbudet skal omfatte samtlige ydelser og leverancer for entreprisens fuldstændige og konditionsmæssige færdiggørelse (fx glarmesterarbejde). Arbejdsforholdene skal besigtiges forud for tilbudsgivning.
Bygherren forbeholder sig ret til frit at vælge mellem de indkomne tilbud eller forkaste dem begge.
For entreprisens udførelse gælder nærværende udbudsbrev, almindelige betingelser for arbejder i bygge- og anlægsvirksomhed, A B92 samt relevante normer, standarder og bekendtgørelser m.m.
Beskrivelse af udbudt arbejde
Der ønskes leveret 2 stk. el-ventilatorer af typen Thermor, VORT15, som monteres i 2 vinduer i kælderetagen på ejendommen Lindevej 29, Odense. Ventilatorerne monteres hhv. i værkstedet (vindue længst mod depot) og i vaskerummet (vindue mod Lindevej, nærmest vaskemaskine), jf. medsendte situationsplan.
Ventilatorerne monteres med reguleringsenhed (ikke reversibel). Desuden ønskes på begge ventilatorer monteret en timetæller til registrering af driftstiden.
De beskrevne ventilatorer forhandles af THERMOR A/S, tlf. 36 70 70 29.

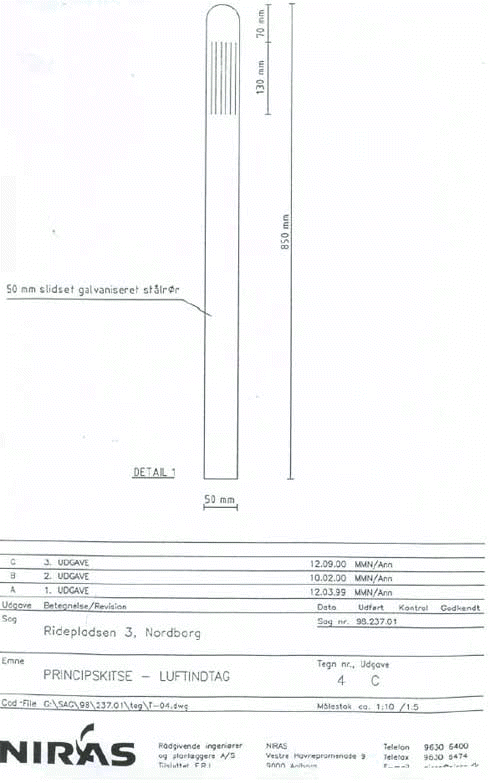

Der ønskes endvidere leveret 2 stk. luftindtag med rist, som monteres i 2 vinduer i kælderetagen på ejendommen Lindevej 29, Odense. Luftindtagene monteres hhv. i trappenedgangen (vindue mod indkørsel) og i depotet (vindue mod indkørsel), jf. medsendte situationsplan.
Placeringen af ventilatorer og luftindtag fremgår af medsendte situationsplan.
Bilag til udbudsbrev:
| Situationsplan over ejendommen Lindevej 29, Odense. |
| Navn, adresse og telefon på grundejer, til brug for besigtigelse. |
Arbejdet forventes færdiggjort senest mandag den 24, september 2001.
Eventuelle spørgsmål til udbudsbrevet kan rettes til Jesper Steen Christensen, NIRAS, tlf. 87 32 32 32.
Med venlig hilsen
NIRAS
Jesper Steen Christensen

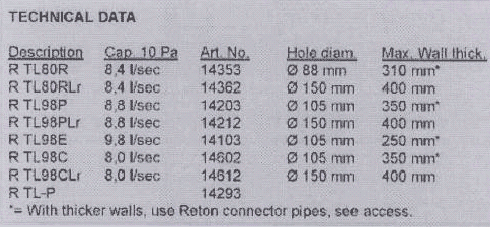

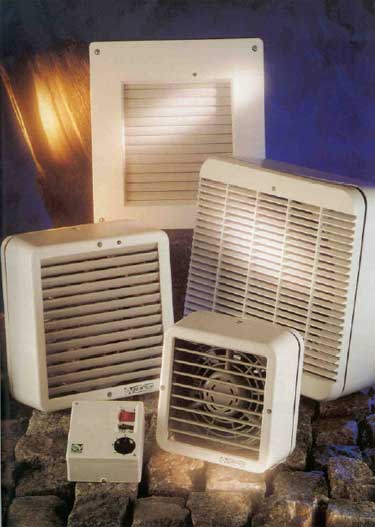

Propelventilatorer
Bilag F5:
Ventilation af stueetage
Vedlagte produktblade mv. er blot eksempler på materialer/komponenter der kan anvendes
98P
Complete, modern air ventilator for wall monitoring. The ventilator comes with built in tube, louvred vent. The 98P is equipped with a condensation screen, filter and a variable precision damper for exact adjustment of the air flow. The damper is adjustet by a graduated regulator. The regulator can be replaced with a plate to lock the damper in a specific position. The dispersion of air can be adjustet simply by mounting airplugs in to the outlet.
Colour:white (RAL 9010)
Sound insulated ventilator R TL89PLr.
80R
Complete, classic air ventilator for wall mounting. The 80R comes with built in tube, and louvred vent. The ventilator is equipped with a condensation screen, filter and a three-step damper for adjustment of the air flow. If so desired, the air stream can be directed (accessorie). Allergy filter is also available.
Colour: white (RAL 9010).
Sound insulated ventilator R TL80RLr.
98E
Complete air ventilator for wall mounting comes with built in tube, fly screen and louvred vent. The ventilator is equipped with a condensation screened cover, working as an adjustable air director and a variable damper. The ventilator can be supplied to order with a filter.
Colour: white (RAL 9010).
98C - NEW!
Supplied air ventilator for highly effective filtering of flow-through air. For use to supply air from outside or with mechanically supplied (fan-based) air.
Filter class EU8
Allergy causing elements 0,01m - 0,1m, generally comes from car exhaust, tobacco smoke, pollen, bacteria and dust mites. This filter catches particles down to 0,02m.
The ventilator is equipped with a precision damper that is adjustable to any locked position. This works well in apartements with a fan-based exhaust air as well as natural circulation. The damper is adjusted by a graduated regulator. The regulator can be replaced with a plate to lock the damper in a specific position. The dispersion of air can be adjusted simply by mounting airplugs in to the outlet.
For noisey environments, there is a noise reduction model called the R TL98CLr.
Colour: white (RAL 9010).

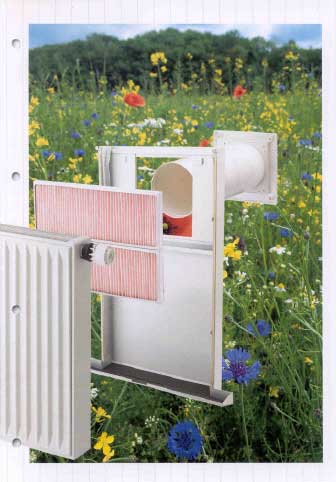

R TL-P
For mounting in an existing ventilation channel.

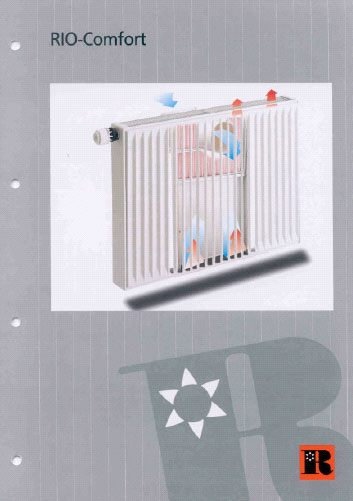

RIO-Comfort installation og vedligehold

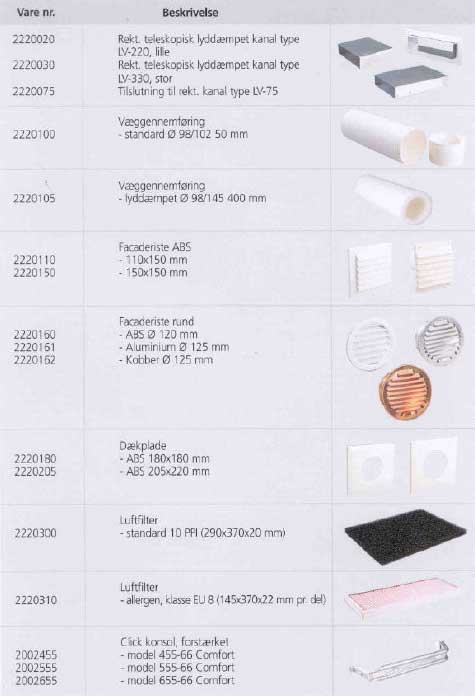

Tilbehør
NB! Vi fremstiller også specielt tilpassede løsninger.

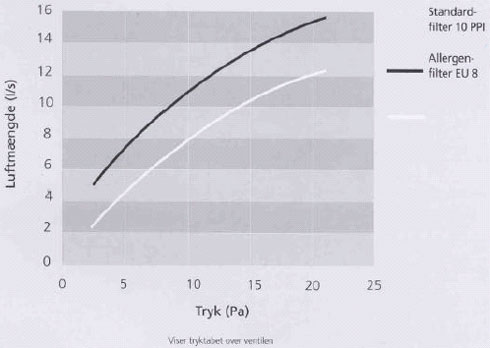

Tryktab med standardfilter 10 PPI eller allergenfilter EU 8
inkl. væggennemføring og facaderiste

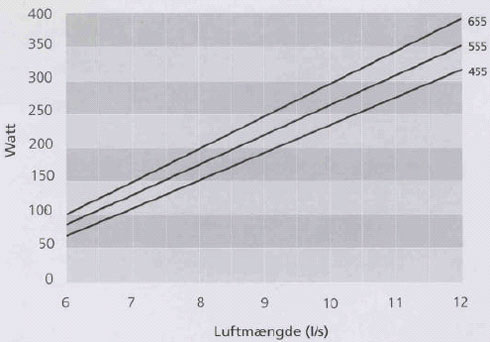

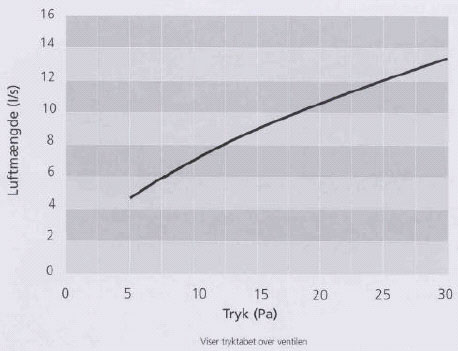

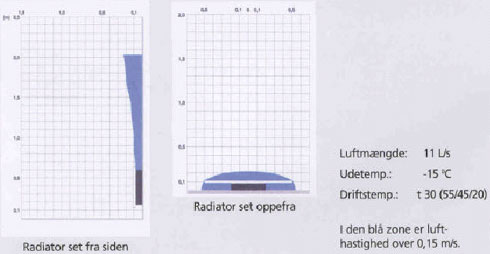

Tryktabsdiagram
Ventil-sten med rektangulær kanal med 2 lydbafler inkl. standardfilter
Effekttilskud ved 55-45-20/-15 C
| Eks.: | |
| Radiator højde | = 655 mm |
| Luftmængde | = 9l/s |
| Effekttilskud | = 250 Watt (aflæses på y-aksen) |
Ventilen vil give et effekttilskud på 250 watt. Dvs. en radiator med RIO-Comfort
ventil vil have en merydelse på 250 watt ved temperatur-sættet 55 - 45 -20 og en
udetemperatur på -15 C.
Korrigeringsskema ved anden udetemperatur end -15 ºC.
Ude- temp. ºC |
-10 |
-12 |
-14 |
-16 |
-18 |
-20 |
-22 |
-24 |
-26 |
-28 |
-30 |
Omreg- nings- faktor |
0,93 |
0,93 |
0,99 |
1,01 |
1,04 |
1,07 |
1,10 |
1,13 |
1,15 |
1,18 |
1,21 |
Grænseværdi for træk 0,15 m/s
Bilag F6:
Fuftrensning i kælderetage
Vedlagte produktblade mv. er blot eksempler på materialer/komponenter der kan anvendes
Bilag F6.1
Luftrensning i kælder- og stueetage.
Fyns Amt/Miljøstyrelsen - Feltafprøvning, Projekt Tidlig indsats
Grønnegade 39, Fåborg
Byhus med delvis kælder
Nedgang til lukket kælder
Trappe til aflukkelig 1. sal
Luftrenser i ubefæstet kælder
Luftrenser i stue - udblæsningsdyser rettet ud i lokalet
Udblæsningsdyser rettet ud i lokalet
Diskret placering af luftrenser
Udblæsningsdyser rettet ud i lokalet

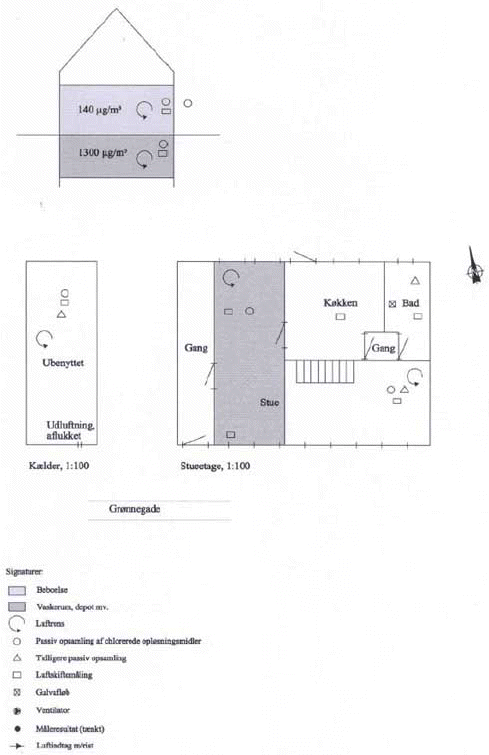

Grønnegade 39 - Luftrensning i stue- og kælderetage
 |
 |
Model:
TD350/125-ST
Filtre
T8XL |
Mellemfiltre |
250,- |
T8XL-SP |
Spændejernssæt for filter |
62,- |
T8XL-SK |
Grebsskruer til spændejern (sæt) |
35,- |
NI21M |
Aktivt kulfilter WS480 4,1 kg kul |
1.175,- |
NI21MRE |
Genopladning af aktivt kulfilter |
650,- |
Rørdele til luftføring (ekstraudstyr.)
9073-0110192080 |
80mm Flexslange pr. meter |
137,50 |
TL80sp |
Spændebånd til Flexslange |
14,- |
353955080 |
80 mm indløbsstuds |
35,- |
TL8090G |
80mm 90 grader bøjning t. slange |
78,- |
Eldele
TD 350/125 |
Thermex ventilator |
1.130,- |
5703472033501 |
Box for regulator og ur |
289,- |
4024092012174 |
Forskruning box |
9,- |
4024092012167 |
Forskruning box |
9,- |
5702950503246 |
3 leet ledning pr. meter |
8,- |
5703302066334 |
Stikprop for 3 ledet ledning |
38,- |
5702950527402 |
1 ledet jordledning pr. meter |
3,- |
5703471101010 |
Regulator |
480,- |
5703302004176 |
Ramme for do. |
15,- |
854-346 |
Timetæller |
165,- |
Diverse dele
1109-4303008 |
Vibrationsdæmper med møtrik pr. stk. |
26,- |
2250002502 |
Dupsko til bensæt pr. stk. |
1,- |
TD 350/125-SK |
Lyddæmpningsskærm til blæser |
325,- |
FLK |
Komplet luftdyse med krave og popnitter |
42,- |
Vejl. udsalgspriser er excl. moms og levering.
Producent: Østergaard Filter Aps, Barmosevej 27, DK 4760 Vordingborg.
Tlf. 55 34 68 15. Fax 55 34 69 15. E-mail: Post@luftrens.dk
1. Indledning
I forbindelse med udviklingen af luftrensere, har NIRAS foretaget bestemmelse af lydeffekten ved forskellige belastninger. Der er endvidere udført beregning af støjniveau fra luftrenserne under givne forudsætninger.
Der er foretaget målinger og beregninger på to modeller, en model til opstilling i beboelseslokaler (LR1 ) og en model til opstilling i ikke-beboelseslokaler (LR2). Formålet med opgaven, er at fremskaffe oplysninger om støjforholdene fra luftrenserne, som en del af det samlede dokumentationsmateriale.
2. De udførte målinger
Luftrenserne blev opstillet på gulvet i et mødelokale, og støjniveauet i rummet blev bestemt over en periode på 2 minutter.
Med LR1 blev der udført målinger ved lufthastighederne 34, 60 og 88 m3/t. Med LR2 blev der udført målinger ved lufthastighederne 63, 78, 114, 145, 158 og 162 m3/t. Begge modeller er 2. generation, hvilket vil sige med lyddæmpende skumføring i kassen.
Der blev ligeledes målt baggrundsstøj i lokalet, således resultaterne kunne korrigeres for indflydelse heraf.
Målerummets (mødelokalets) akustiske egenskaber blev bestemt ved måling af efterklangstiden.
Ud fra rummets fvsiske mål, efterklangstid og baggrundsstøjkorrigerede lydtryk blev luftrenserens lydeffekt bestemt.
2.1 Måleresultater
De målte lydeffekter for LR1 og LR2 ved forskellige belastninger fremgår af tabel 2.1.
Tabel 2.1:
Målte lydeffekter for Lr1 og LR2. De angivne lydeffekter er i dB re. 1 pW
Frekvens |
125 |
250 |
500 |
1000 |
2000 |
4000 |
A |
Målinger udført 6. november 2001 |
|
||||||
34 m3/t |
18,5 |
27,2 |
43,9 |
26,9 |
13,8 |
11,3 |
44,1 |
60 m3/t |
27,6 |
34,0 |
43,4 |
31,4 |
14,8 |
11,3 |
44,2 |
88 m3/t |
30,8 |
37,6 |
47,8 |
36,0 |
18,8 |
4,5 |
48,5 |
Målinger udført 21. februar 2002 |
|
||||||
63 m3/t |
32,8 |
39,7 |
39,5 |
35,8 |
30,7 |
22,7 |
44,0 |
78 m3/t |
35,5 |
42,3 |
42,2 |
39,3 |
34,1 |
27,8 |
46,9 |
114 m3/t |
37,0 |
45,4 |
44,7 |
42,2 |
37,6 |
32,1 |
49,7 |
145 m3/t |
39,4 |
48,6 |
47,0 |
44,6 |
40,5 |
35,8 |
52,4 |
158 m3/t |
40,8 |
50,1 |
48,9 |
46,7 |
42,9 |
38,8 |
54,2 |
162 m3/t |
40,7 |
50,6 |
49,3 |
46,8 |
43,1 |
38,7 |
54,6 |
2.2 Anvendt måleudstyr
Udstyr til måling af lydeffekter fremgår af tabel 2.2. Måleudstyret er under løbende kontrol i henhold til retningslinierne fra Miljøstyrelsens Referencelaboratorium for Støjmålinger.
Tabel 2.2:
Udstyr til måling af lydeffekter
Nr. |
Benævnelse |
Fabrikat |
Type |
Kalibrering |
|
|
|
|
|
Seneste |
Næste |
ANL 53 |
Frekvens- analysator |
Brüel & Kjær |
2144 |
10.2001 |
10.2003 |
ANL 16 |
½" mikrofon |
Brüel & Kjær |
4155 |
04.2001 |
04.2003 |
ANL 10 |
Kalibrator |
Brüel & Kjær |
4230 |
09.2001 |
09.2002 |
3. Beregninger
Lydeffektniveauerne, som fremgår af tabel 2.1, kan anvendes til at bestemme lydtrykniveauet under nogle fastlagte forudsætninger. I forbindelse med nærværende projekt er der valgt at beregne lydtrykket i tre situationer:
- Ved placering af én luftrenser i en stue på 30 m2 med normalt anvendt
møblement. Rummets loftshøjde er fastsat til 2,40 m.
- I 1 m afstand fra anlægget (frit felt over reflekterende plan).
- I 3 m afstand fra anlægget (frit felt over reflekterende plan).
De to sidstnævnte beregnes, da det er normalt at angive ventilationskomponenters støjudsendelse enten ved lydeffektniveauet eller ved angivelse af lydtrykniveauet i en given (kort) afstand.
Resultaterne af de beregnede lydtrykniveauer for de tre situationer fremgår af tabellerne 3.1 - 3.3.
Tabel 3.1:
Beregnede lydtrykniveauer ved placering af luftrenser i en 30 m2 stue, normal
møbleret. De angivne lydtryk er i dB re. 20 µPa.
Frekvens |
125 |
250 |
500 |
1000 |
2000 |
4000 |
A |
Lyddæmpet udgave af LR1 |
|
||||||
34 m3/t |
12,1 |
19,7 |
36,4 |
19,4 |
4,7 |
2,3 |
36,6 |
60 m3/t |
21,3 |
26,5 |
35,9 |
23,9 |
5,7 |
2,3 |
36,7 |
88 m3/t |
45,5 |
30,1 |
40,3 |
28,5 |
9,8 |
-4,6 |
41,0 |
Lyddæmpet udgave af LR2 |
|
||||||
63 m3/t |
26,5 |
32,2 |
32,0 |
28,3 |
21,7 |
13,7 |
36,6 |
78 m3/t |
29,1 |
34,8 |
34,7 |
31,8 |
25,1 |
18,8 |
39,4 |
114 m3/t |
30,6 |
37,9 |
37,2 |
34,7 |
28,6 |
23,1 |
42,2 |
145 m3/t |
33,0 |
41,1 |
39,5 |
37,1 |
31,5 |
26,7 |
44,9 |
158 m3/t |
34,4 |
42,6 |
41,4 |
39,2 |
33,9 |
29,8 |
46,7 |
162 m3/t |
34,3 |
43,1 |
41,8 |
39,3 |
34,1 |
29,7 |
47,0 |
Tabel 3.2:
Beregnede lydtrykniveauer i 1 m afstand (frit felt over reflekterende plan). De
angivne lydtryk er i dB re. 20 µPa.
Frekvens |
125 |
250 |
500 |
1000 |
2000 |
4000 |
A |
Lyddæmpet udgave af LR1 |
|||||||
34 m3/t |
7,5 |
16,2 |
32,9 |
15,9 |
2,8 |
0,3 |
33,1 |
60 m3/t |
16,6 |
23,0 |
32,4 |
20,4 |
3,8 |
0,3 |
33,2 |
88 m3/t |
19,8 |
26,6 |
36,8 |
25,0 |
7,8 |
-6,5 |
37,5 |
Lyddæmpet udgave af LR2 |
|||||||
63 m3/t |
21,8 |
28,7 |
28,5 |
24,8 |
19,7 |
11,7 |
33,0 |
78 m3/t |
24,5 |
31,3 |
31,2 |
28,3 |
23,1 |
16,8 |
35,9 |
114 m3/t |
26,0 |
34,4 |
33,7 |
31,2 |
26,6 |
21,1 |
38,7 |
145 m3/t |
28,4 |
37,6 |
36,0 |
33,6 |
29,5 |
24,8 |
41,4 |
158 m3/t |
29,8 |
39,1 |
37,9 |
35,7 |
31,9 |
27,8 |
43,2 |
162 m3/t |
29,7 |
39,6 |
38,3 |
35,8 |
32,1 |
27,7 |
43,6 |
Tabel 3.3:
Beregnede lydtrykniveauer i 3 m afstand (frit felt over reflekterende plan). De
angivne lydtryk er i dB re. 20 µPa.
Frekvens |
125 |
250 |
500 |
1000 |
2000 |
4000 |
A |
Lyddæmpet udgave af LR1 |
|
||||||
34 m3/t |
0,5 |
9,2 |
25,9 |
8,9 |
-4,2 |
-6,7 |
26,1 |
60 m3/t |
9,6 |
16,0 |
25,4 |
13,4 |
-3,2 |
-6,7 |
26,2 |
88 m3/t |
12,8 |
19,6 |
29,8 |
18,0 |
0,8 |
-13,5 |
30,5 |
Lyddæmpet udgave af LR2 |
|
||||||
63 m3/t |
14,8 |
21,7 |
21,5 |
17,8 |
12,7 |
4,7 |
26,0 |
78 m3/t |
17,5 |
24,3 |
24,2 |
21,3 |
16,1 |
9,8 |
28,9 |
114 m3/t |
19,0 |
27,4 |
26,7 |
24,2 |
19,6 |
14,1 |
31,7 |
145 m3/t |
21,4 |
30,6 |
29,0 |
26,6 |
22,5 |
17,8 |
34,4 |
158 m3/t |
22,8 |
32,1 |
30,9 |
28,7 |
24,9 |
20,8 |
36,2 |
162 m3/t |
22,7 |
32,6 |
31,3 |
28,8 |
25,1 |
20,7 |
36,6 |
4. Vurdering af resultater
For luftrenser, LR1, vil støjniveauet i opholdrum (jf. tabel 3.1) ligge i intervallet 37 - 41 dB (A) afhængig af belastning af luftrenseren. For luftrenser, LR2, vil støjniveauet i opholdrum (jf. tabel 3.1) ligge i intervallet 37 - 47 dB (A) afhængig af belastning af luftrenseren. Støjniveau af denne størrelsesorden vurderes at være over det acceptable støjniveau i primære opholdsrum som opholdsstuer og soveværelser. I andre rumtyper vil denne støjbelastning sandsynligvis ikke virke generende, og med lukkede døre vil støjtransmissionen til omkringliggende rum være absolut minimal.
Med hensyn til acceptable støjniveauer kan der henvises til bygningsreglement 1995, hvor det i afsnit 9.2.4. stk. 1 er anført, at tekniske installationer ikke må give et støjniveau i beboelsesrum og køkkener på mere end 30 dB. Det vurderes, at det ved midlertidige installationer kan accepteres, at denne grænse overskrides. Denne overskridelse bør vurderes i de enkelte tilfælde, idet der tages højde for lokalernes anvendelse, behovet for luftrensning og risikoen for at beboerne fristes til at slukke for luftrenseren.
Afslutningsvis skal det bemærkes at opstillingen af to luftrensere i samme rum (samme model og belastning) vil give anledning til en forøgelse af støjbelastningen på 3 dB. Tilsvarende vil opstilling af tre luftrensere i samme rum (samme model og belastning) give anledning til en forøgelse af støjbelastningen på 5 dB.
Bilag F6.2
Luftrensning i kælderetage.
Fyns Amt/Miljøstyrelsen - Feltafprøvning, Projekt Tidlig indsats
Lykkehåbs Allé 4, Odense
Patriciavilla med fuld kælder
Luftrenser i befæstet kælder
Luftrenser i befæstet kælder
Udblæsningsdyser rettet ud i lokalet
Trappenedgang til kælder
Luftrenser i befæstet kælder

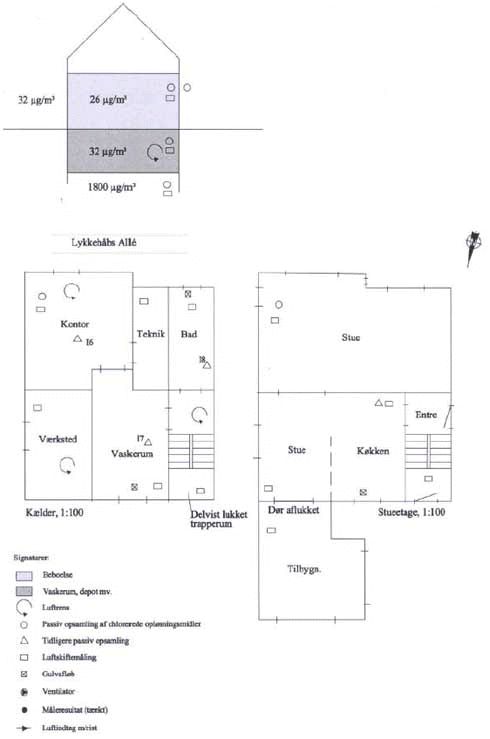

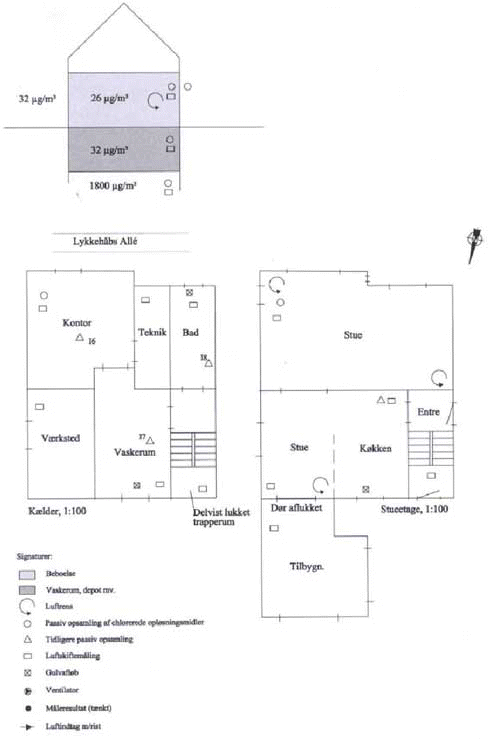

Lykkehåbs Allé 4 - Luftrensning i kælderetage
Bilag F7:
Luftrensning i stueetage
Vedlagte produktblade mv. er blot eksempler på materialer/komponenter der kan anvendes
Bilag F7.1
Luftrensning i stueetage.
Fyns Amt/Miljøstyrelsen - Feltafprøvning, Projekt Tidlig indsats
Lykkehåbs Allé 4, Odense
Patriciavilla med fuld kælder
Udestue/tilbygning aflukket under feltafprøvningen
Luftrenser opstillet i stue
Diskret placering af luftrenser

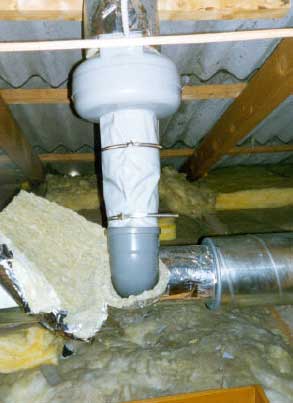

Opbygning af luftrenser (ventilator tv. og kulfilter th.)
Indsugningstragt på luftrenser
Lykkehåbsvej Allé 4 - Luftrensning i stueetage
Logbog - drift af luftrenser
Luftrensernr._________
|
Driftsperiode |
Driftsperiode |
|
dd.mm.år - dd.mm.år |
|
Sagsnavn |
|
|
Formål |
|
|
Forureningstype, niveau |
|
|
Driftstimer/døgn |
|
|
Tilsyn |
|
|
|
|
|
Timetæller - start |
|
|
Timetæller - stop |
|
|
Driftstimer i alt |
|
|
|
|
|
Tidspunkt for opfyldning af kul |
|
|
Antal kg kul |
|
|
Kultype |
|
|
Sorbtionsevne |
|
|
Forventet restkapacitet |
|
|
|
|
|
Leverandør (firma, telefonnr.) |
|
|
Lagerbeholdning af kul (kg) |
|
|
|
|
|
mv. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Bilag F8:
Ventilation af krybekælder
Vedlagte produktblade mv. er blot eksempler på materialer/komponenter der kan anvendes
Bilag F8.1
Ventilation af krybekælder (aktiv)
Fyns Amt/Miljøstyrelsen - Amtsafværge, Projekt Tidlig indsats
Margårdsvej 26, Nørre Aaby

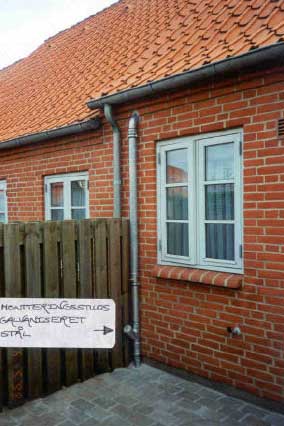

Udvendig overjordisk rørføring (stålrør).

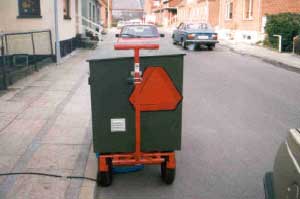

Lyddæmpet boks med ventilator (udvendig på bygningen).
Bygningen i to plan. Afkast er ført op over tag.
Bilag F8.2
Ventilation af krybekælder (aktiv)
Fyns Amt/Miljøstyrelsen - Amtsafværge, Projekt Tidlig indsats

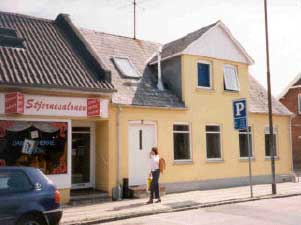

Nørregade 88, Vejen
Bygning i to plan med krybekælder

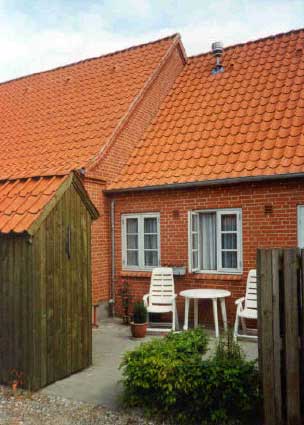

Afkast fra ventilator
Bilag F9:
Ventilation af krybekælder (passiv)
For detailmateriale henvises til datablad DB11.1 (passiv ventilation af kapillarbrydende lag med vindhætte)
Bilag F10:
Ventilation af kapillarbrydende lag
(passiv med luftindtag)
Vedlagte produktblade mv. er blot eksempler på materialer/komponenter der kan anvendes
Bilag F10.1
Ventilation af kapillarbrydende lag
(passiv med luftindtag)
Fyns Amt/Miljøstyrelsen - Amtsafværge, Projekt Tidlig indsats
Ridepladsen 3, Nordborg

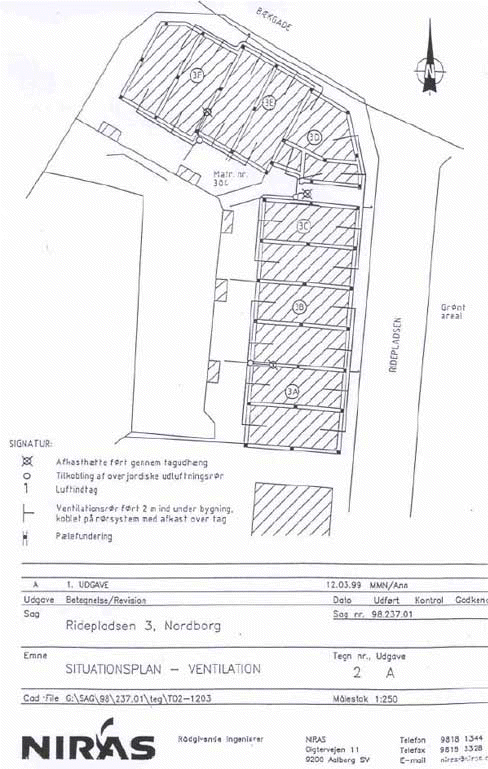

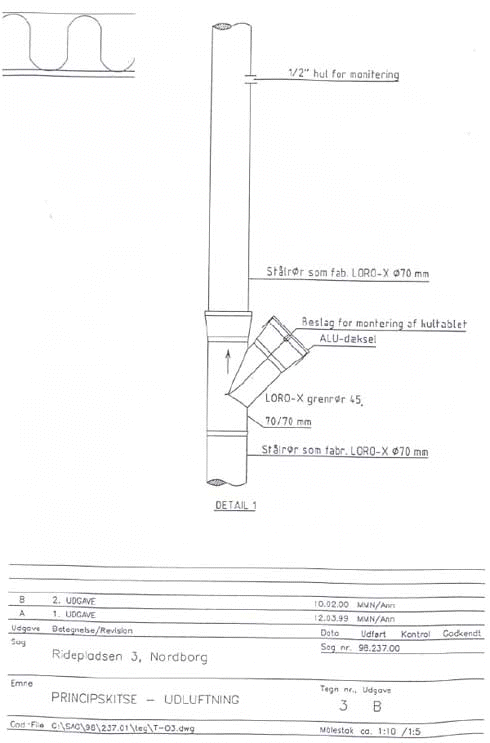

Afkastrør fra ventilationsdræn samt luftindtag
Ventilationstest efter endt installation
Moniteringsstuds, galvaniseret stål
Afkastrør og vindhætte

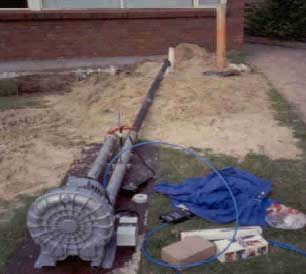

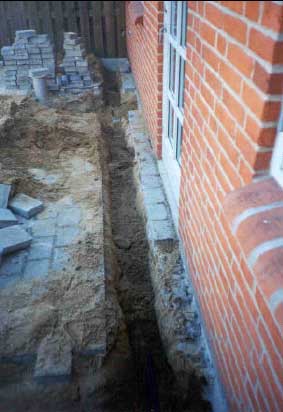

Frigravning - underjordisk rørføring

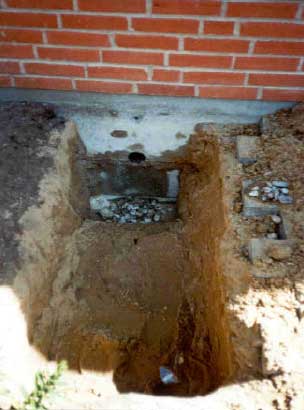

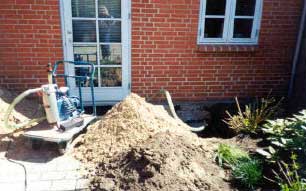

Frigravning af fundament (installation af dræn)
Underjordisk rørføring

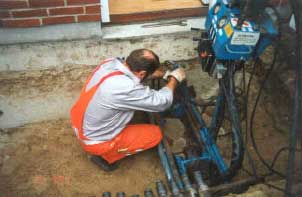

Maskinel indboring af dræn
Turbine Ventilation for Homes, Soils, Wells, Sewers, Etc.

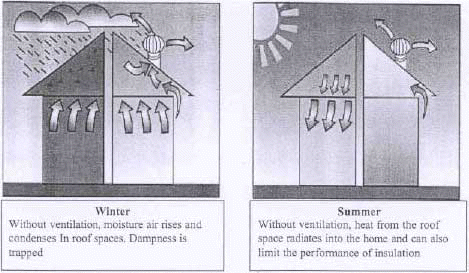

Heat and moisture in roof spaces can effect personal comfort levels in the home and the condition of the roof timbers.
Heat
During summer months temperatures in roof spaces can reach as high as 60°C. This heat radiates downwards causing discomfort in living areas and forcing air conditioners to work harder. Even the effectiveness of ceiling insulation can be reduced by the additional heat load.
Moisture
During the colder months, water vapour from showers and cooking is drawn into roof spaces and can condense to form up to 12 litres of moisture per day. This can render insulation ineffective, cause mildew on walls and ceilings and contribute to a damp environment.
Problems associated with heat and moisture in the roof can be avoided by the installation of adequate ventilation systems. We supply a range of quality turbine ventilators for homes including:
Other Applicationes
Our vents has been used in a variety of applications, including eco-toilets, portable toilets, public toilets, sewers, solid waste dumps, fume cupboards and sub-floor. Anywhere the environment is contaminated by pollutants and chemicals.
SupaVent 10"
Our premier ventilator. SupaVent is a world first - manufactured from ABS polymer with a vertical vane design. It provides the following product advantages:
 |
 |
| Superior performance in light breezes. |
| Attractive design complements most homes. |
| Won't rust or corrode. |
| Twin precision stainless steel bearing underpin 15 year warranty. |
| Withstands severe wind (up to 240 km/h) and rain |
| Fits all roof types. |
| Simple and inexpensive to assemble in export markets. |
SupaVent 10" Capacity
Wind speed (metres/sec.) |
Exhaust volume (m3/hour) |
1,7 m/s |
616 m3/h |
2,2 m/s |
709 m3/h |
3,3 m/s |
911 m3/h |
4,4 m/s |
1116 m3/h |
5,6 m/s |
1358 m3/h |
Turbo Ventura:
 |
 |
| A smaller version of the Supa Vent. |
| Turbo Ventura is designed to operate efficiently at very low wind speeds. |
| It is ideal for ventilation of smaller roof spaces or sheds. |
Turbo Ventura 6" Capacity
Wind speed (metres/sec.) |
Exhaust volume (m3/hour) |
1,7 m/s |
233 m3/h |
2,2 m/s |
255 m3/h |
3,3 m/s |
328 m3/h |
4,4 m/s |
403 m3/h |
5,6 m/s |
493 m3/h |
Skjernaavej 14 · Lønborg · DK · 6880 Tarm · Tlf. - 45 97 37 47 48 · e-mail:
mail@rotek.dk · http://www.rotek.dk
A/S reg. nr.: 190407 · Vat. no/SE-nr.: 14093699 · Reg. nr. 3231 · Kto. nr. 3483004575
· S.W.I.F.T. DABADKKK
Bilag F10.2
Ventilation af kapillarbrydende lag
(aktiv med luftindtag)
Fyns Amt/Miljøstyrelsen - Amtsafværge, Projekt Tidlig indsats
Vestergade 62, Tønder

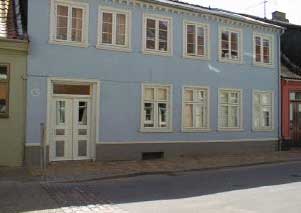

Vestergade 62 - Tidligere renseri
Tidligere renseri
 |
 |
| Vindhætte | Kraftige revner i eksisterende gulv |
Delvis opbrudte gulve
Indvendig bygning
Bilag F11:
Ventilation af kapillarbrydende lag (aktivt med luftindtag)
Vedlagte produktblade mv. er blot eksempler på materialer/komponenter der kan anvendes
Bilag F11.1
Ventilation af kapillarbrydende lag
(aktiv med luftindtag)
Fyns Amt/Miljøstyrelsen - Amtsafværge, Projekt Tidlig indsats
Nygårdsvej 42B, Esbjerg

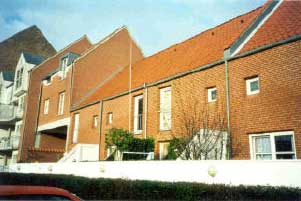

Lejlighedskompleks 1
Lydisoleret dækplade i aluminium
Teknikkasse rørføring og kulfilter
Filterinstallation
Installation ved styret underboring

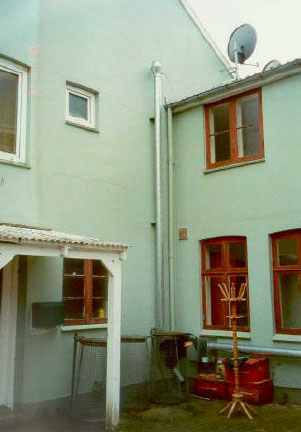

Afkast ført over tagrende
Plan A, 1:50
Underføring af dræn samt lyskasse for teknik
Plan B-B, 1:10

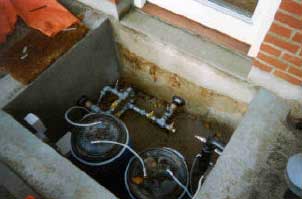

Lyskasse for teknik.
Plan B-B, 1:10
Lyskasse for teknik.
Snit A-A, 1:50
Underføring og sokkelgennemføring af dræn, indgang til lyskasse for teknik
Kom og besøg ROTEK A/S på vores stand på Danmiljø hvor vi introducerer et nyt udstyr til:
Akut afskæring af forurening
Rotek A/S har i samarbejde med Carl Bro A/S udviklet et effektivt, og enkelt udstyr til akut afskæring af forurening, der afdamper til indeklima fra jorden under en bygning. Indeklimaproblemer kan med udstyret afhjælpes indenfor en kort tidshorisont og en meget fordelagtig økonomisk ramme. Metoden anvendes til vakuumventileringen, der er afprøvet og veldokumenteret til oprensning af flygtige stoffer.

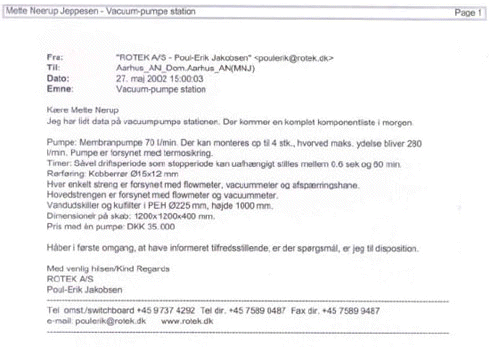

Udstyret:
Udstyret består af ventilationsdræn, der kobles til en standardiseret driftsenhed bestående af vakuumpumpe, vandudskiller, kulfilter, samt måleudstyr i form af vakkummeter og flowmåler. Ventilationsdrænene etableres under bebyggelsen, typisk vha. retningsstyret underboring. Vha. vakuum skabes en nedadrettet luftstrømning, hvorved afdampning fra forurening gennem bygningens gulv hindres.
Resultater:

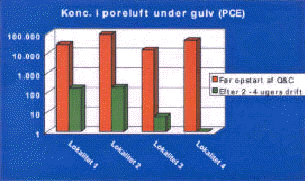

Anlægget har været testet og afprøvet på en del lokaliteter. På nedenstående figur er resultater fra 4 forskellige lokaliteter vist, hvor den ene søjle repræsenterer koncentrationen før ventrilering og den anden efter 2 - 4 ugers ventilering. På alle lokaliteter er forureningskoncentrationen nedbragt betydeligt og efter 1 - 6 måneder er miljøministeriets afdampningskriterium for indeklima opnået.
Skjernaavej 14 · Lønborg · DK · 6880 Tarm · Tlf. - 45 97 37 47 48 · e-mail:
mail@rotek.dk · http://www.rotek.dk
A/S reg. nr.: 190407 · Vat. no/SE-nr.: 14093699 · Reg. nr. 3231 · Kto. nr. 3483004575
· S.W.I.F.T. DABADKKK
Bilag F12:
Ventilation af kapillarbrydende lag (aktiv uden luftindtag)
Vedlagte produktblade mv. er blot eksempler på materialer/komponenter der kan anvendes
Bilag F12.1
Ventilation af kapillarbrydende lag
(aktiv uden luftindtag)
Fyns Amt/Miljøstyrelsen - Radonafværge, Projekt Tidlig indsats
Hus nr. 4185 - Radon 95 (Risø)
Ventilator på loftsrum
Kontrolboks med omdrejningsregulator og manometer, monteret i bryggers
Afkastrør og ventilator ført under tag
Bilag F12.1
Ventilation af kapillarbrydende lag, aktiv - uden luftindtag
Bilag F13:
Ekstraktionsboringer (lodrette)
Vedlagte produktblade mv. er blot eksempler på materialer/komponenter der kan anvendes
Bilag F13.1
Ekstraktionsboringer (lodrette)
Fyns Amt/Miljøstyrelsen - Amtsafværge, Projekt Tidlig indsats
Engvej 9-24, Aalestrup
Ekstraktionsanlægget i drift

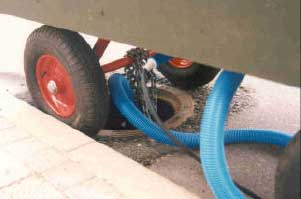

Anlægget indbygget i trækvogn
Anlægget parkeres direkte over boringen
Tilkobling af ekstraktionsrør

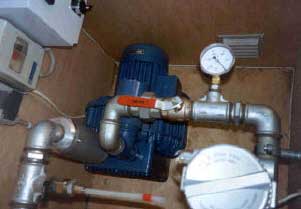

Vakuumpumpe, flowmåler mv.
Kulfilter
Bilag F14:
Dræn under gulve
Vedlagte produktblade mv. er blot eksempler på materialer/komponenter der kan anvendes
Bilag F14.1
Dræn under gulve
Fyns Amt/Miljøstyrelsen - Amtsafværge, Projekt Tidlig indsats
Tværvej 3, Aarup

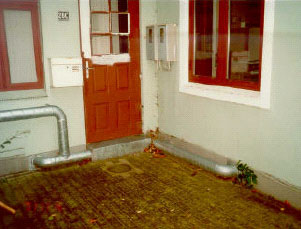

Overjordisk rørføring (passage v. hoveddøren)
Facade friholdt for overjordisk rørføring
Ekstraktionsanlægget (permanent placering)
Manifold (7 stk. dræn i drift, forberedt for 10 stk.)
Rørføring og luftindtag (svanehals)
Kulfilter, vakuumpumpe, SRO mv.
