Retningslinier for etablering af pileanlæg med nedsivning op til 30 PE

Bilag 4
Infiltrationsprøve

Metoden bygger på sammenhæng mellem synkehastigheden for rent vand i et prøvehul og jordens infiltrationsevne.

Prøvehul

Der udgraves mindst 3 prøvehuller ved den forventede bund af fordelingslaget i fordelergrøftene. Hullerne skal være mindst 0,25 x 0,25 og mindst 0,3 m dybe. Hullerne skal ligge mindst 5 m fra hinanden.

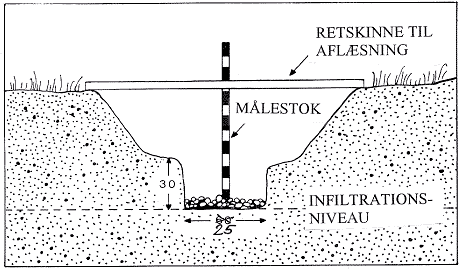

Figur 1.1
Udformning af prøvehul.

Vandmætning af jorden

Før infiltrationstesten kan gennemføres, skal jorden vandmættes. I bunden af hullet lægges ca. 0,05 m grus. Derefter fyldes der vand i hullet, så det står mindst 0,2 m over gruslaget. hullet holdes derefter fyldt i ca. 30 min.

Vandtilførslen afbrydes, og vandets synkehastighed måles.
Hvis vandspejlet synker mere end 0,2 m på 15 min, kan vandmætningen afsluttes, og infiltrationsprøven kan gennemføres.
Hvis vandspejlet synker mindre end 0,2 m på 15 min, skal vandmætningen fortsætte ind til synkehastigheden er næsten konstant. I praksis sker dette ved at måle synkehastigheden med ca. 30 min. mellemrum. Når differencen på synkehastigheden i to efterfølgende måleperioder er mindre end ca. 0,005 m, kan vandmætningen afsluttes.

Måling af infiltrationsevnen

Vandniveauet i hullet justeres, så det står 0,15 m over gruset i bunden.
Nu bestemmes, hvor langt vandet synker på fx 10 min. (Andre tider kan anvendes afhængigt af synkehastigheden).
Derefter omregnes synkehastigheden til mm/døgn.
Synkehastigheden i mm/døgn er jordens infiltrationskapacitet for rent vand. Spildevandet er forurenet og indeholder stoffer, der kan klokke jorden til. Derfor reduceres infiltrationskapaciteten med en faktor 1000. Dette er erfaringstal for den mængde spildevand, der kan nedsives i forhold til rent vand.
Ved fastlæggelse af jordens infiltrationsevne skal den dårligste (mindste) af de målte infiltrationsevner bruges.

Eksempel

Infiltrationstesten angiver, at vandet synker 5 cm på 10 min.

Synkehastigheden pr. sekund bliver så

Dette er synkehastigheden for rent vand.

Synkehastigheden for spildevand bliver:

Dette skal omsættes til m/s og bliver så

Dette tal kan anvendes til at aflæse en eventuel reduktionsfaktor i figur 4.3.

Reduktionsfaktoren er 40 %.
