| Forside | | Indhold | | Forrige | | Næste |
Metoder til genanvendelse af farvede glasskår til produktion af tegl og beton og til vejbygning
2 Kemisk analyse af glas til pilotforsøg
2.1 Undersøgelse af glassand
2.1.1 Indledning
Der er foretaget bestemmelser af kornform, densitet, kornstørrelsesfordeling og kemisk sammensætning af glassand
anvendt til forsøg med teglmaterialer og vejbygningsmaterialer.
2.1.2 Prøvemateriale
Materialet er fremstillet således:
- Udvælgelse af farvet glasmateriale fra Uniscrap, Trige
- Nedknusning i hammermølle og sigtning på 5 mm rist hos NCC, Trige. Dette materiale blev anvendt til
forsøg som vejbygningsmateriale
- Yderligere sigtning på 2 og 1 mm trådsigte på laboratorium
- Fraktionen under 1 mm anvendes til nedennævnte undersøgelser og til forsøg med anvendelse i tegl.
2.1.3 Kornstørrelsesfordeling
Kornstørrelsesfordelingen for fraktionen under 1 mm blev bestemt ved tørsigtning på sigtesøjle [1].
Resultaterne er vist i Figur 2.1.

Figur 2.1: Kornstørrelsesfordeling af glassand
2.1.4 Mikroskopi
Glassandet blev undersøgt i stereomikroskop med måleokkular.
Mikroskopibilleder af fraktionen <1 mm ses i Figur 2.2 og Figur 2.3.
Der ses en del små sorte eller mørkebrune korn. Under mikroskopet kunne det med et spidst stålredskab
konstateres, at disse korn var relativt bløde. Det kan evt. være asfaltrester fra knusning af vejmaterialer i
hammermøllen.
Mikroskopibilleder af fraktionen 1-2 mm ses i Figur 2.4 og Figur 2.5
Det ses, at glassandet består af både grønt, brunt og klart glas.

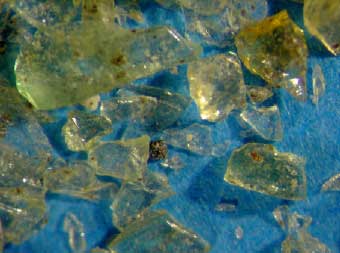

Figur 2.2: Glassand, Fraktion <1 mm. Forstørrelse 24×

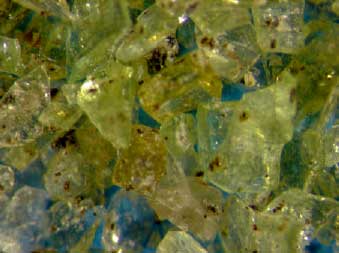

Figur 2.3: Glassand, Fraktion <1 mm. Forstørrelse 24×

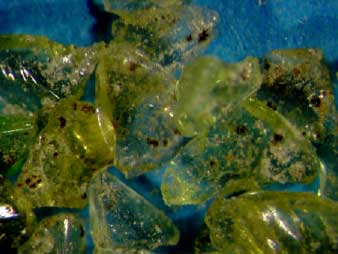

Figur 2.4: Glassand, Fraktion 1-2 mm. Forstørrelse 24×

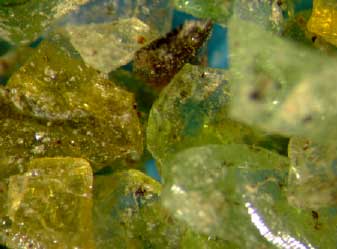

Figur 2.4: Glassand, Fraktion 1-2 mm. Forstørrelse 24×
2.1.5 Kemisk sammensætning
Den kemiske sammensætning af glassandet blev bestemt som beskrevet af Teknologisk Institut, Murværks
kvalitetshåndbog, afsnit 7.32, se Bilag A.
Resultaterne er vist som oxider i Tabel 2.1.
Tabel 2.1 Kemisk sammensætning af glassand [2]
Siliciumoxid, SiO2 | 68,76 |
Aluminiumoxid , Al2O3 | 1,87 |
Jernoxid, Fe2O3 | 0,59 |
Chromoxid, Cr2O3 | 0,15 |
Calciumoxid, CaO | 10,07 |
Magnesiumoxid, MgO | 1,36 |
Natriumoxid, Na2O | 12,23 |
Kaliumoxid, K2O | 0,66 |
Titanoxid, TiO2 | <0,003 |
Bariumoxid, BaO | 0,07 |
2.2 Undersøgelse af glasmel
2.2.1 Prøvematerialer
Der er foretaget bestemmelse af kornform, kornstørrelsesfordeling, densitet og kemisk sammensætning af 4 prøver
af glasmel formalet af Aalborg Portland på laboratoriemøller.
Fra Aalborg Portland er følgende 4 prøver af formalet glas modtaget 12/5-2003:
- Materiale A: Prøve 0675990, klar, Blaine 350 m2/kg
- Materiale B: Prøve 0675988, grøn, Blaine 350 m2/kg
- Materiale C: Prøve 0675991, klar, Blaine 500 m2/kg
- Materiale D: Prøve 0675989, grøn, Blaine 500 m2/kg
2.2.2 Densitet
Materialernes densitet blev bestemt efter BS 4550 [3].
Resultaterne er vist i Tabel 2.1.
Tabel 2.1 Densitet på glasmel (kg/m3)
2.2.3 Kornstørrelsesfordeling
Kornstørrelsesfordelingerne blev bestemt med Sedigraph [4]. Prøvematerialerne blev ikke sigtet på forhånd.
Resultaterne er vist i Bilag B.
Efter bestemmelse af materialernes kornstørrelsesfordeling blev materiale D valgt til videre forsøg i tegl, se afsnit .
Dette er valgt, da materiale D er det materiale, der ligger længst fra glassandet mht. kornstørrelsesfordeling, og
derved opnås den største bredde i de gennemførte forsøg.
Karakteristiske tal er desuden vist i Tabel 2.3.
Tabel 2.3. Karakteristiske tal fra kornstørrelsesfordeling bestemt med Sedigraph
Prøve |
Median m |
Top af frekvenskurve m |
Andel > 20 m (Vægt%) |
A (2 bestemmelser) |
19,27
19,75 |
33
33
|
48,8
49,6
|
B (2 bestemmelser) |
20,87
19,96
|
40
40
|
51,4
49,9
|
C |
13,23 |
23 |
36,1 |
D |
12,25 |
23 |
33,9 |
2.2.4 Mikroskopi
Materialerne blev undersøgt med polarisationsmikroskop, efter først at være rørt op i propylenglycol.
Mikroskopibilleder ses i Bilag C. Der ses relativt store korn på op til 0,1 mm, og mange meget mindre korn.
Kornene har en flad og skarpkantet struktur.
Med krydsede nicoller kunne det konstateres, at stort set alt materiale var optisk isotropt og altså må være glas.
2.2.5 Kemisk sammensætning
Den kemiske sammensætning blev for materialerne A og D bestemt som beskrevet i Bilag A. Resultaterne er vist
som oxider i Tabel 2.4.
Tabel 2.4 Kemisk sammensætning [2].
|
Prøve A klar |
Prøve D grøn |
Siliciumoxid, SiO2 |
68,65 |
66,72 |
Aluminiumoxid, Al2O3 |
0,66 |
1,48 |
Jernoxid, Fe2O3 |
0,19 |
0,41 |
Chromoxid, Cr2O3 |
0,011 |
0,19 |
Calciumoxid, CaO |
8,34 |
10,87 |
Magnesiumoxid, MgO |
4,11 |
0,84 |
Natriumoxid, Na2O |
13,01 |
13,09 |
Kaliumoxid, K2O |
0,24 |
0,48 |
Titanoxid, TiO2 |
<0,003 |
<0,03 |
Bariumoxid, BaO |
0,01 |
0,03 |
| Forside | | Indhold | | Forrige | | Næste | | Top |
Version 1.0 Januar 2004, © Miljøstyrelsen.
|
