Diffus jordforurening og kulturlag

5 Testareal C - Guldbergs Plads

5.1 Historisk redegørelse og arealafgrænsning

Området omkring Guldbergs plads er opbygget i perioden fra 1900 /11/. Boligbebyggelserne består af fleretages ejendomme af mursten med røde tegltage med gårdhaver. Et alderdomshjem tages i brug på Guldbergsgade i 1901 og udvides i 1918 til den nuværende "De Gamles By". Guldbergs have tages i brug i 1937 og Studentergården på Tagensvej er indviet i 1923. Sygeplejerskernes hus på Fensmarksgade er indviet i 1932 /12/.

Tidligere og nuværende industrigrunde har tidligere være kortlagt i /4,5/. Endvidere er der ikke identificeret opfyldte arealer eller lossepladser i området /6/. Der er ikke udtaget prøver fra disse lokaliteter.

I forbindelse med grave- og anlægsarbejde på en daginstitution i "De Gamles By" er der udtaget 40 jordprøver fra 0,2 – 0,3 m’s dybde med håndbor. Af disse har 75% af prøverne vist en overskridelse af jordkvalitetskriteriet for bly med en medianværdi på 53 mg/kg TS. Herudover viste 88% af prøver overskridelse af JKK for indholdet af BaP med en medianværdi på 0,4 mg/kg TS og 45 % af prøver viste mindre overskridelse af indholdet af total kulbrinter med en medianværdi på 100 mg/kg TS /19/

Testarealet afgrænses af Sjællandsgade, Tagensvej, Jagtvej og Prinsesse Charlottes gade og udgør i alt ca. 0,18 km², jf. figur 5.1.

Figur 5.1 Oversigtsplan over testareal C - Guldbergs Plads
Overview of test area C – Guldbergs Plads

Klik her for at se figuren.

5.2 Prøvetagning og resultater

Jordbunden er beskrevet sammen med feltobservationer i forbindelse med prøvetagningen. Prøverne er udtaget i juni 2002. Prøvetagningspunkterne er indtegnet på figur 5.1.

Der er udtaget prøver fra 11 prøvetagningspunkter opdelt på 6 felter.

Jordbunden er hovedsagelig beskrevet som fyld, muld, stenet/leret med evt. planterester, teglstykker, mørkbrun. Fyldlaget er ikke gennemboret i 1 m’s dybde. Terrænkote varierer fra +12,4 m DNN til +14,8 m DNN

Resultaterne for de kemiske analyser er samlet i et Excel regneark på en CD-ROM. En oversigt over resultaterne er gengivet i tabellerne 5.1- 5.6 Resultaterne er behandlet og evalueret i afsnit 5.3, 5,4 og 5.5.

Feltobservationerne har ikke indikeret, at der er andre kilder til jordforurening end de diffuse belastninger fra bymæssige aktiviteter, herunder arealanvendelsen.

5.3 Deskriptiv statistik for tungmetaller, olie og PAH

I tabel 5.1, 5.2 og 5.6 angives en oversigt over resultaterne. I henhold til beskrivelsen i afsnit 2.11 angives kun en gennemsnitsværdi, hvis 85% af resultaterne er over detektionsgrænsen. Ved beregning af gennemsnit, hvor mindre end 15% af dataene er under detektionsgrænsen, anvendes - hvor intet er påvist - en værdi svarende til det halve af detektionsgrænsen. Gennemsnittet vises, selv om forudsætningen om en normalfordeling ikke nødvendigvis er opfyldt. Koncentrationsniveauerne for arsen, chrom og nikkel er typisk omkring eller under detektionsgrænsen for EDXRF-metoden, mens de ligger over detektionsgrænsen for ICP-metoden. Resultaterne for disse metaller er derfor vist særskilt for de to analysemetoder. Ved mindre end 7 data er der kun vist minimum, medianværdi og maksimum, samt eventuelt gennemsnit. Ved fraktilværdier under detektionsgrænsen anvendes betegnelsen i.p. (ikke påvist).

Tabel 5.1 Oversigt over resultater – metaller. Testareal C - Guldbergs Plads (mg/kg TS)
Overview of results - metals. Test area C - Guldbergs Plads (mg/kg dw).

Klik her for at se Tabellen.

Tabel 5.2 Oversigt over resultater - organiske parametre. Testareal C – Guldbergs Plads (mg/kg TS)
Overview of results – organics. Test area C – Guldbergs Plads (mg/kg dw)

Klik her for at se Tabellen.

Som ses af tabel 5.1og 5.2 er der konstateret overskridelse af jordkvalitetskriterier for bly, cadmium, (zink), totalkulbrinter og PAH. Forurening fortsætter til mindst 1 m’s dybde.

Datafordelingen

Af hensyn til forudsætningerne i den efterfølgende statistiske databehandling, er der foretaget forskellige tests til at vurdere, hvorvidt resultaterne for de forurenede prøver er normalfordelte. En mere detaljeret beskrivelse af teknikker til vurdering af datafordelinger er angivet i afsnit 2.11 og bilag A.

I tabel 5.3 angives en oversigt over de statistiske analyser af fordelinger. Resultaterne for Shapiro Wilk test viser, at bly og kobber er normalfordelte, mens zink og BaP fra 10 cm’s dybde ikke er normalfordelte. Ved sammenligning af medianværdier fra forskellige dybder anvendes derfor Wilcoxon Rank Sum test for zink og PAH og ikke en t-test.

Tabel 5.3 Oversigt over den statistiske analyse af fordelinger. Testareal C – Guldbergs Plads
Overview of the statistical analysis. Test area C – Guldbergs Plads

Korrelation imellem parametre

I tabel 5.4 vises Pearsons korrelation imellem flere af parametrene i 2 - 10 cm’s dybde. Bemærk, at beregningen af korrelationen forudsætter, at dataene er normalfordelte. Denne er ikke opfyldt for flere af parametrene, og det er derfor muligt at en sammenligning af de logaritme-transformerede data vil vise en bedre sammenhæng, jf. bilag A.

Der ses god korrelation imellem Pb og Cu. Herudover er der kun tvivlsom eller ingen korrelation imellem de andre parametre. Der er god korrelation imellem BaP og sum af PAH, se også afsnit 15.5. Pb, Cu og BaP viser kun tvivlsom korrelation med organisk indhold (glødetab).

Tabel 5.4 Korrelation imellem organisk indhold, Pb, Cd, Cu, Hg, Zn, BaP og PAH i 10 cm’s dybde
Correlation between organic content, Pb, Cd, Cu, Hg, Zn, BaP and PAH in 10 cm’s depth

Arsen

Arsenniveauet ligger omkring baggrundsniveauet for landområder (3 – 4 mg/kg TS, jf. tabel 2.1). Ingen jordprøver overskrider JKK.

Bly

Blyniveauet er væsentlig højere end baggrundsniveauet for landområder (10 – 12 mg/kg TS, jf. tabel 2.1). Som det fremgår af tabel 5.1 og figur 5.2, overskrides JKK i alle prøver i 10 og 30 cm’s dybde. ASK overskrides i nogle prøver fra 55 cm’s dybde. Blydata er normalfordelte, og koncentrationsniveauerne i de fire forskellige dybder er sammenlignet ved en t-test. Koncentrationsniveauerne i de fire dybder er ikke forskellige fra hinanden ved et signifikansniveau (p) på 0,05, jf. tabel 5.5.

Tabel 5.5 T-test test for Pb i forskellige dybder
T-test for Pb in different depths

På figur 5.2 ses en tendens til, at blyindholdet falder i 1 m’s dybde, dog er der kun målt i få punkter. Derimod ses nogle høje få værdier i 0,55 m’s dybder.

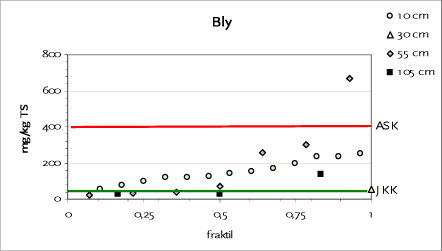

Figur 5.2 Fraktilplot for bly – Testareal C – Guldbergs Plads
Quantile plot for lead – Test area C –Guldbergs Plads

Cadmium

Koncentrationsniveauet ligger over baggrundsniveauet for landområder (0,13-0,22 mg/kg TS, jf. tabel 2.1). men der er kun målt i 3 prøver. Én af prøverne overskrider JKK.

Chrom

Chromniveauet er omkring 14 mg/kg TS, hvilket svarer til baggrundsniveauet for landområder (6,4 - 17 mg/kg TS, jf. tabel 2.1). Ingen jordprøver overskrider JKK.

Kobber

Kobberniveauet er væsentligt højere end baggrundsniveauet for landområder (5,6 - 9 mg/kg TS, jf. tabel 2.1), men ingen jordprøver overskrider JKK. Der ses ingen tendenser til aftagende koncentrationer i dybden, jf. figur 5.3.

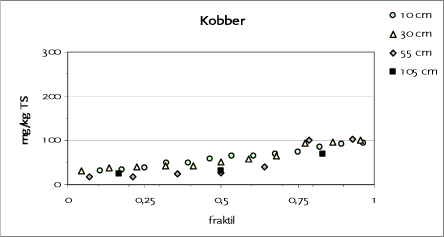

Figur 5.3 Fraktilplot for kobber – Testareal C – Guldbergs Plads
Quantile plot for copper – Test area C – Guldbergs Plads

Kviksølv

Kviksølvniveauet er væsentligt højere end baggrundsniveauet for landområder (0,03 - 0,06 mg/kg TS, jf. tabel 2.1), men ingen jordprøver overskrider JKK, jf. tabel 5.1. Der er dog kun målt på få prøver.

Nikkel

Nikkelniveauet er omkring 12 mg/kg TS, hvilket svarer til baggrundsniveauet for landområder (2,9 - 9,6 mg/kg TS, jf. tabel 2.1). Ingen jordprøver overskrider JKK.

Zink

Zinkniveauet er væsentligt højere end baggrundsniveauet for landområder (18 - 45 mg/kg TS, jf. tabel 2.1). JKK overskrides kun i to prøver og ASK i én prøve, jf. figur 5.4 og tabel 5.1.

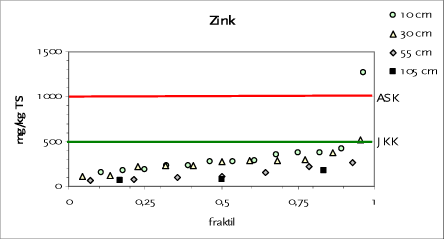

Figur 5.4 Fraktilplot for zink – Testareal C – Guldbergs Plads
Quantile plot for zinc – Test area C - Guldbergs Plads

Totalkulbrinter

Som det fremgår af tabel 5.2, er der målt på tre prøver og JKK overskrides i to prøver. Den højeste værdi er 200 mg/kg TS. Prøverne er beskrevet som indeholdende kulbrinter med et kogepunktsinterval som tjære/asfalt. Ingen af prøverne har vist udslag ved måling med en Photoionisationsdetektor, som måler flygtige kulbrinter.

PAH

Som det fremgår af tabel 5.2 og figur 5.5, overskrider BaP JKK i næsten alle prøverne. Herudover ses også overskridelser af ASK for over 40 % af prøverne. Forureningen findes til mindste 55 cm’s dybde. Indhold af BaP og sum af PAH er direkte korreleret, jf. tabel 5.4 og afsnit 15.5. Det er indholdet af BaP, som hyppigst overskrider JKK.

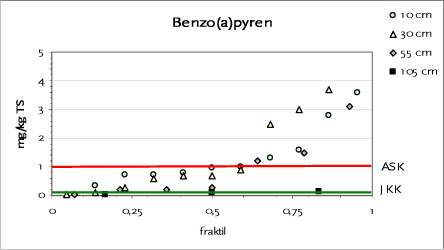

Figur 5.5 Fraktilplot for BaP – Testareal C – Guldbergs Plads
Quantile plot for BaP – Test area C – Guldbergs Plads

5.4 Deskriptiv statistik for øvrige organiske parametre

I tabel 5.6 angives resultaterne for de øvrige organiske parametre.

Tabel 5.6 Oversigt over resultater - øvrige organiske forureninger. Testareal C – Guldbergs Plads
Overview of results - other organic parameters. Test area C – Guldbergs Plads

Klik her for at se Tabellen.

Som det ses af tabel 5.6, viser analyserne for et udvidet antal PAH samme forureningsniveau for PAH, som i tabel 5.2. Analyserne anvendes til at vurdere PAH-sammensætningen, jf. tabel 5.7.

Ingen jordprøver indeholdt PCB. Indholdet af phthalater var lavt. Indholdet af dioxiner er ikke målt.

PAH-sammensætning

I tabel 5.7 er beregnet er række forhold mellem udvalgte enkeltparametre, som indgår i PAH-sammensætningen (dioxiner er ikke målt i prøver fra testareal C). Disse forhold er anvendt til at vurdere, om forureningen har forskellig karakter (sammensætning) i forskellige byområder, og er vurderet i afsnit 15.3.

gns.: gennemsnit

Tabel 5.7 Vurdering af PAH- og dioxinsammensætning. Testareal C – Guldbergs Plads
Assessment of PAH and dioxin composition. Test area C – Guldbergs Plads

5.5 Geostatistisk vurdering

Der er ikke foretaget en geostatistiske analyse, da der kun er udtaget få prøver.
