Diffus jordforurening og kulturlag

6 Testareal D – Banefløjen

6.1 Historisk redegørelse og arealafgrænsning

Boligområdet består af etageejendomme etableret i 1950’erne.

Tidligere og nuværende industrigrunde har tidligere være kortlagt i /4,5/. Der er ikke udtaget prøver fra disse lokaliteter. Endvidere er der ikke identificeret opfyldte arealer eller lossepladser i området /6/.

Orienterende forureningsundersøgelse ved Voldfløjen 13-21, Husum er foretaget i 2002 /20/. Der er tidligere foregået potentielt forurenede aktiviteter (jernhandel, maskinfabrik, galvaniseringsanlæg) på grunden i perioden 1933 – 1979. Herefter er der i 1990 etableret to etageejendomme på grunden. Arealet syd for de to etageejendomme er hævet 11,5 m over det øvrige terræn, og det er oplyst i /20/, at jorden stammer fra udgravning af parkeringskælder under den nordligste etageejendom. I 4 blandingsprøver fra 0 – 50 cm’s dybde fra 4 boringer spredt over grunden er der fundet overskridelser af jordkvalitetskriterierne for PAH (0,2 – 11 mg /kg TS), bly (46 - 170 mg /kg TS) og cadmium (0,15 – 0,8 mg/kg TS).

Ved en legeplads på Vestvolden ved Banefløjstien /46/ er der desuden analyseret på 4 prøver fra 10 cm’s dybde og fundet for PAH (0,23 – 5,47 mg /kg TS) og bly (16 - 63 mg /kg TS).

Testarealet afgrænses af Frederikssundsvej, Voldfløjen, Banefløjen og Åfløjen og udgør ca. 0,15 km².

6.2 Prøvetagning og resultater

Jordbunden er beskrevet sammen med feltobservationer i forbindelse med prøvetagningen. Prøverne er udtaget i august 2002. Prøvetagningspunkterne er indtegnet på figur 6.1. Boring 831, 832 og 833 er udtaget på Voldfløjen 13-21.

Der er udtaget prøver fra 51 prøvetagningspunkter opdelt på 25 felter.

Jordbunden er hovedsagelig beskrevet som fyld, muld sandet/ gruset med evt. slagger, planterester, murbrokker, gulbrun, mørkebrun. Fyldlaget er gennemboret i ca. 50 cm’s dybde. Terrænkote varierer fra +11,7 m DNN til +18,21 m DNN

Resultaterne for de kemiske analyser er samlet i et Excel regneark på en CD-ROM. En oversigt over resultaterne er gengivet i tabellerne 6.1, 6.2 og 6.8. Resultaterne er behandlet og evalueret i afsnit 6.3 og 6.5.

Feltobservationerne har ikke indikeret, at der er andre kilder til jordforurening end de diffuse belastninger fra bymæssige aktiviteter, herunder arealanvendelsen.

Figur 6.1 Oversigtsplan over testareal D - Banefløjen
Overview of test area D - Banefløjen

Klik her for at se figuren.

6.3 Deskriptiv statistik for tungmetaller, olie og PAH

I tabel 6.1, 6.2 og 6.8 angives et oversigt over resultaterne. I henhold til beskrivelsen i afsnit 2.11 angives kun en gennemsnitsværdi, hvis 85% af resultaterne er over detektionsgrænsen. Ved beregning af gennemsnit, hvor mindre end 15% af dataene er under detektionsgrænsen, anvendes - hvor intet er påvist - en værdi svarende til det halve af detektionsgrænsen. Gennemsnittet vises, selv om forudsætningen om en normalfordeling ikke nødvendigvis er opfyldt. Koncentrationsniveauerne for arsen, chrom og nikkel er typisk omkring eller under detektionsgrænsen for EDXRF-metoden, mens de ligger over detektionsgrænsen for ICP-metoden. Resultaterne for disse metaller er derfor vist særskilt for de to analysemetoder. Ved mindre end 7 data er der kun vist minimum, medianværdi og maksimum, samt eventuelt gennemsnit. Ved fraktilværdier under detektionsgrænsen anvendes betegnelsen i.p. (ikke påvist).

Tabel 6.1 Oversigt over resultater – metaller. Testareal D - Banefløjen (mg/kg TS).
Overview of results - metals. Test area D –Banefløjen (mg/kg dw).

Klik her for at se Tabellen.

Tabel 6.2 Oversigt over resultater - organiske parametre. Testareal D - Banefløjen (mg/kg TS).
Overview of results – organics. Test area D - Banefløjen (mg/kg dw).

Klik her for at se Tabellen.

Som det ses af tabel 6.1 og 6.2 er der konstateret overskridelse af jordkvalitetskriterier for bly, cadmium, nikkel, zink, totalkulbrinter og PAH.

Forureningen ses især i det øverste jordlag fra 2-30 cm’s dybde, men fortsætter til mindst 1 m’s dybde. ASK overskrides i en række prøver for PAH, herunder BaP.

Datafordelingen

Af hensyn til forudsætningerne i den efterfølgende statistiske databehandling, er der foretaget forskellige tests til at vurdere, hvorvidt resultaterne for de forurenede prøver er normalfordelte. En mere detaljeret beskrivelse af teknikker til vurdering af datafordelinger er angivet i afsnit 2.11 og bilag A.

I tabel 6.3 angives en oversigt over de statistiske analyser af fordelinger. Resultaterne for Shapiro Wilk test viser, at bly cadmium, kobber, kviksølv, zink og BaP fra 10 og 30 cm’s dybde ikke er normalfordelte. Ved sammenligning af medianværdier fra forskellige dybder anvendes derfor Wilcoxon Rank Sum test og ikke en t-test.

Tabel 6.3 Oversigt over den statistiske analyse af fordelinger. Testareal D - Banefløjen
Overview of the statistical analysis. Test area D - Banefløjen

Korrelation imellem parametre

I tabel 6.4 vises Pearsons korrelation imellem flere af parametrene i 2 - 10 cm’s dybde. Bemærk, at beregningen af korrelationen forudsætter, at dataene er normalfordelte. Denne er ikke opfyldt for flere af parametrene, og det er derfor muligt at en sammenligning af de logaritme-transformerede data vil vise en bedre sammenhæng, jf. bilag A.

Der ses god korrelation imellem Cu og Zn og rimelig korrelation imellem Zn og Pb. Ligeledes ses rimelig korrelation imellem Pb og BaP/PAH. Herudover er der kun tvivlsom eller ingen korrelation imellem de andre parametre. Der er god korrelation imellem BaP og sum af PAH, se også afsnit 15.5. Ingen af parametrene viser korrelation med organisk indhold (glødetab).

Korrelation imellem parametre udnyttes i den geostatistiske databehandling, jf. afsnit 6.5.

Tabel 6.4 Korrelation imellem organisk indhold, Pb, Cd, Cu, Hg, Zn, BaP og PAH i 10 cm’s dybde
Correlation between organic content, Pb, Cd, Cu, Hg, Zn, BaP and PAH in 10 cm’s depth

Arsen

Arsenniveauet ligger omkring baggrundsniveauet for landområder (3 – 4 mg/kg TS, jf. tabel 2.1). Ingen prøver overskrider JKK.

Bly

Blyniveauet er væsentlig højere end baggrundsniveauet for landområder (10 – 12 mg/kg TS, jf. tabel 2.1). Som det fremgår af tabel 6.1 og figur 6.2, overskrides JKK i de fleste prøver i 10 – 30 cm’s dybde. ASK overskrides ikke undtagen én prøve i boring 832 i 55 cm ’s dybde. Blydata er ikke normalfordelte, og koncentrationsniveauerne i de fire forskellige dybder er sammenlignet ved Wilcoxon Rank Sum test. Koncentrationsniveauerne i 10 og 30 cm’s dybde er forskellige fra hinanden ved et signifikansniveau (p) på 0,05, jf. tabel 6.5.

Tabel 6.5 Wilcoxon Rank test for Pb i forskellige dybder.
Wilcoxon Rank test for Pb in different depths

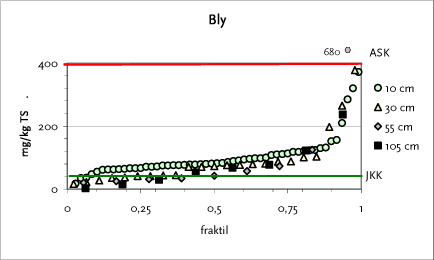

Figur 6.2 Fraktilplot for bly – Testareal D – Banefløjen
Quantile plot for lead – Test area D - Banefløjen

Cadmium

Koncentrationsniveauet ligger over baggrundsniveauet for landområder (0,13-0,22 mg/kg TS, jf. tabel 2.1), og JKK er overskredet i flere af jordprøverne (>40%).

Chrom

Chromniveauet er omkring 13 mg/kg TS, hvilket svarer til baggrundsniveauet for landområder (6,4 - 17 mg/kg TS, jf. tabel 2.1). Ingen jordprøver overskrider JKK.

Kobber

Kobberniveauet er væsentligt højere end baggrundsniveauet for landområder (5,6 - 9 mg/kg TS, jf. tabel 2.1), men ingen jordprøver overskrider JKK. Der ses ingen tendenser til aftagende koncentrationer i dybden, jf. figur 6.3.

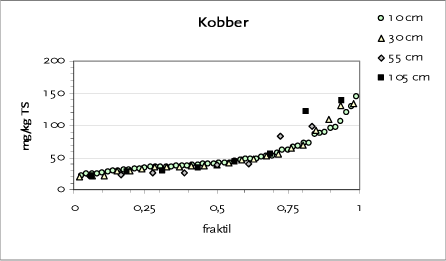

Figur 6.3 Fraktilplot for kobber – Testareal D – Banefløjen
Quantile plot for copper – Test area D – Banefløjen

Kviksølv

Kviksølvniveauet er højere end baggrundsniveauet for landområder (0,03 - 0,06 mg/kg TS, jf. tabel 2.1), men ingen jordprøver overskrider JKK.

Nikkel

Nikkelniveauet er omkring 12 mg/kg TS, hvilket svarer til baggrundsniveauet for landområder (2,9 - 9,6 mg/kg TS, jf. tabel 2.1). Ingen jordprøver overskrider JKK.

Zink

Zinkniveauet er væsentligt højere end baggrundsniveauet for landområder (18 - 45 mg/kg TS, jf. tabel 2.1). Som det fremgår af tabel 6.1 og figur 6.4, ses nogle få overskridelser af JKK i 30 - 105 cm’s dybde. ASK er ikke overskredet. Zinkdata er ikke normalfordelte, og koncentrationsniveauerne i de fire dybder er sammenlignet ved Wilcoxon Rank Sum test. Koncentrationsniveauerne i de fire dybder er ikke forskellige fra hinanden ved et signifikansniveau (p) på 0,05, jf. tabel 6.6.

Tabel 6.6 Wilcoxon Rank test for Zn i forskellige dybder.
Wilcoxon Rank test for Zn in different depths

Figur 6.4 illustrerer at der ikke er en faldende tendens med dybden.

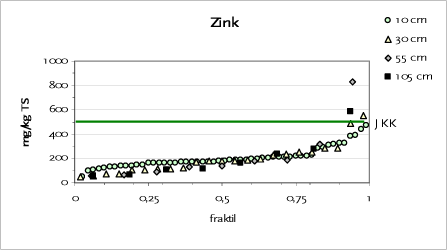

Figur 6.4 Fraktilplot for zink – Testareal D – Banefløjen
Quantile plot for zinc – Test area D – Banefløjen

Totalkulbrinter

Som det fremgår af tabel 6.2, er koncentrationerne i de fleste af prøverne mindre end JKK. Der er dog målt overskridelser i to prøver på henholdsvis 150 og 230 mg/kg TS. De få forurenede prøver er beskrevet som indeholdende kulbrinter med et kogepunktsinterval som tjære/asfalt. Ingen af prøverne har vist udslag ved måling med en Photoionisationsdetektor, som måler flygtige kulbrinter.

PAH

Som det fremgår af tabel 6.2 og figur 6.5, overskrider BaP JKK i flere af prøverne. Indhold af BaP, DiBahA og sum af PAH er direkte korreleret, jf. tabel 3.4 og afsnit 15.5. Det er indholdet af BaP, som hyppigst overskrider JKK.

BaP-data er ikke normalfordelte, og koncentrationsniveauerne i de fire dybder er sammenlignet ved Wilcoxon Rank Sum test. BaP-koncentrationerne ligger på samme niveau i alle fire dybder ved et signifikansniveau (p) på 0,05, jf. tabel 6.7.

Tabel 6.7 Wilcoxon Rank test for BaP i forskellige dybder.
Wilcoxon Rank test for BaP in different depths

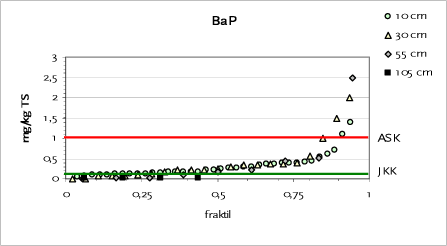

Figur 6.5 Fraktilplot for BaP – Testareal D – Banefløjen
Quantile plot for BaP – Test area D – Banefløjen

Andre bemærkninger

I boring 831og 832 på jordvolden på Voldfløjen 13-21 er der fundet ret høje indhold af BaP (henholdsvis 8,5 og 6,0 mg/kg TS) samt bly (henholdsvis 285 og 372 mg/kg TS) i 0,1 m’s dybde. Kun i boring 832 er der udtaget prøver i større dybde og forurening fortsætter i dybden, idet der stadig findes 1,9 mg BaP/kg TS og 237 mg Pb/kg TS i 1m’s dybde. I boring 833 udtaget i sammen felt som 831 og 832 er der derimod kun fundet 0,18 mg BaP/kg TS og 77 mg Pb/kg TS i 0,1 m’s dybde.

6.4 Deskriptiv statistik for øvrige organiske parametre

I tabel 6.8 angives resultaterne for de øvrige organiske parametre.

Tabel 6.8 Oversigt over resultater - øvrige organiske forureninger. Testareal D - Banefløjen
Overview of results - other organic parameters. Test area D - Banefløjen

Klik her for at se Tabellen.

Som det ses af tabel 6.8, viser analyserne for et udvidet antal PAH lidt lavere forureningsniveau for PAH end i tabel 6.2, men prøverne er kun udtaget fra få udvalgte felter. Analyserne anvendes til at vurdere PAH-sammensætningen, jf. tabel 6.9.

Ingen jordprøve fra det øverste jordlag (10 cm’s dybde) indeholdt PCB.

Dioxinindholdet målt som internationale toksicitetsækvivalenter, defineret af NATO/CCMS – ITE (NATO/CCMS), er omkring det tyske baggrundsniveau for landbrugsjord (omkring 1 - 5 ng ITE /kg TS) /25/.

PAH- og dioxinsammensætning

I tabel 6.9 er beregnet er række forhold mellem udvalgte enkeltparametre, som indgår i PAH- og dioxinsammensætningen. Disse forhold er anvendt til at vurdere, om forureningen har forskellig karakter (sammensætning) i forskellige byområder, og er vurderet i afsnit 15.3.

Klik her for at se Tabellen.

Tabel 6.9 Vurdering af PAH- og dioxinsammensætning. Testareal D – Banefløjen
Assessment of PAH and dioxin composition. Test area D - Banefløjen

Klik her for at se Tabellen.

6.5 Geostatistisk vurdering

Der udført geostatistisk analyse af bly og benzo(a)pyren, der er de mest kritiske stoffer i prøver fra 0,1 m u. t.

Bly

Q-Q-plot til undersøgelse af fordelingen af de logaritmisk transformerede parameterværdier for bly er vist i figur 6.6. Det fremgår af figuren, at der er afvigelser fra normalfordelingen i såvel det nedre som det øvre område af fordelingen. Afvigelserne er signifikante i et Shapiro-Wilk test (p=<0,005). Afvigelserne i den nedre ende skyldes tilstedeværelsen af to såkaldte outliers, B843 og B844 (se figur 6.1). I de to prøvepunkter er der målt særdeles lave blykoncentrationer, henholdsvis 15 og 17 mg/kg TS. De to prøvepunkter er udtaget af den videre analyse, idet det antages at jorden på stedet er udskiftet i nyere tid.

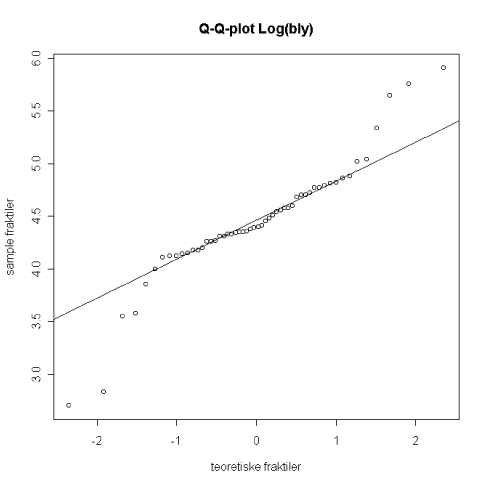

Figur 6.6 Q-Q-plot af logaritmetransformerede blydata i 0,1 m’s dybde
Q-Q plot of the log transformed distribution for lead in 0.1 m’s depth

Afvigelserne i den øvre ende af fordelingen skyldes at der flere steder er udtaget to eller flere prøver med meget lille indbyrdes afstand, der et par steder er sammenfaldende med høje koncentrationer. Dette er imidlertid i overensstemmelse med forudsætninger og antagelser for krigingsmetoden om en regionaliseret fordeling, især når der som her anvendes ordinær kriging. Det er imidlertid stadig et subjektivt valg, især fordi der fjernes to punkter i den nedre ende af fordelingen, B843 og B844, med kort indbyrdes afstand. Der er imidlertid på flere parametre målt høje koncentrationer i den sydvestlige del af testarealet, der vurderes at kunne være en hvis sammenhæng imellem.

Der er i figur 6.7 vist et scatterplot af den indbyrdes afstand af prøvepunkterne og de kvadrede differenser imellem de logaritme-transformerede blykoncentrationer for alle indbyrdes prøvepunkter. Det ses at differenserne er jævnt stigende i intervallet fra 0 til ca. 200 m. Spearmans rang korrelationen imellem afstand og kvadrerede differenser er i dette interval signifikant (p<0,0001) og indikerer tilstedeværelsen af en afstandsrelation.

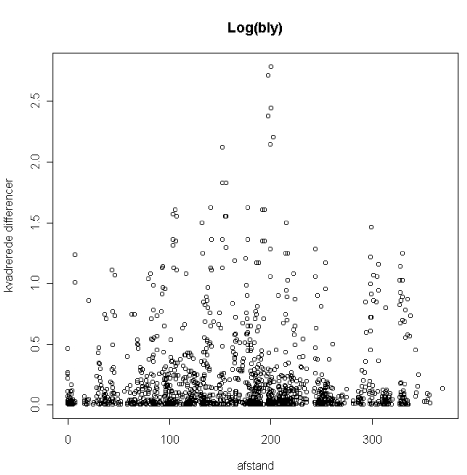

Figur 6.7 Plot af afstand versus kvadrerede differenser imellem logaritmetransformerede blydata for parvise prøvepunkter
Scatter plot of distance and squared difference between log-transformed concentrations in pair wise sampling points for lead

Semivariogrammet og den tilpassede model for afstandsrelationen er vist i figur 6.8. Modellen viser en rimelig god overensstemmelse imellem semivarianser og modellinien. Antallet af punktpar indenfor hvert lag er i gennemsnit 79. Modellen er sfærisk model med nugget og sill på henholdsvis 0,079 og 0,168, samt en range på 146 m.

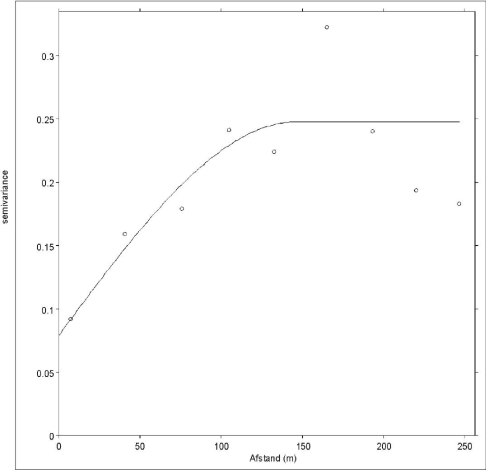

Figur 6.8 Semivariogram for bly. Sfærisk model med nugget og sill på henholdsvis 0,079 og 0,17. Range er 146 m
Semivariogram for lead. Spherical model. Nugget = 0.079, sill = 0.17, range =146 m.

Blykoncentrationen er estimeret ved anvendelse af ordinær kriging for vilkårlige prøvepunkter i testarealet i figur 6.9. I figur 6.10 er vist sandsynligheden (p) for at en prøve udtaget et givet sted er større end JKK. Dette beregnes på baggrund af den estimerede koncentration og standardafvigelse. I dette estimat er altså indeholdt usikkerhedsbidrag, der kan henføres til jordmediets mikrovariation, tætheden af prøvepunkter, samt usikkerhedsbidrag knyttet til prøvehåndtering og kemisk analyse.

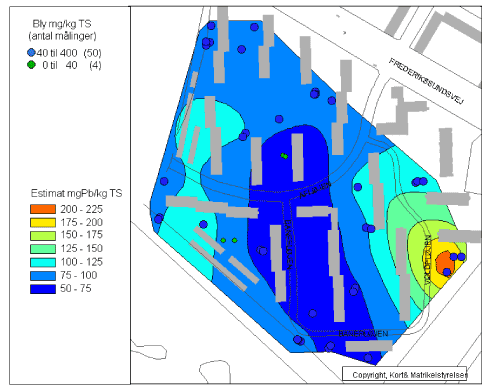

Figur 6.9 Estimat for Bly-koncentrationsniveau over testarealet (niveauerne punktmålinger er også vist) i 0,1 m’s dybde
Estimate for lead levels (levels in sampling points are also shown) in 0.1 m’s depth

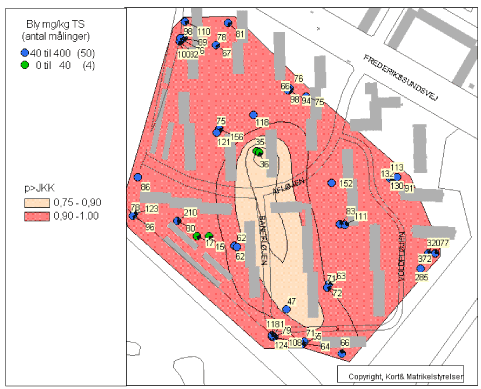

Figur 6.10 Sandsynligheden for at en prøve udtaget et givet sted er større end JKK (Bly-koncentrationerne i prøvepunkterne er vist) i 0,1 m’s dybde
Probability for a sample a given position to exceed soil guidance level for lead (Actual lead measurement in sampling points are shown) in 0.1 m’s depth

Der kunne analogt angives en sandsynlighed for at en prøve udtaget et vilkårligt sted i testarealet er mindre end afskæringskriteriet for bly. Denne sandsynlighed er over 0,95 i hele testarealet og er ikke afbildet.

PAH

Q-Q-plottet for benzo(a)pyren er vist i figur 6.11. Som det var tilfældet for bly afviger de logaritmetransformerede koncentrationer for benzo(a)pyren også fra en normalfordeling. Shapiro-Wilk test er signifikant, dvs. BaP-data er ikke normalfordelte (p er <0,01). Det er også her vurderet, at de højeste værdier kan udgøre en geografisk sammenhæng, idet de fire største værdier repræsenterer relativt tæt beliggende punkter. Det blev vurderet på grundlag af blykoncentrationer, at punkterne B843 og B844 repræsenterer et område hvor der er sket jordudskiftning i nyere tid. Disse to punkter udgør også de laveste to værdier i fordelingen for benzo(a)pyren i figur 6.11. De er som for bly ikke medtaget i den videre analyse.

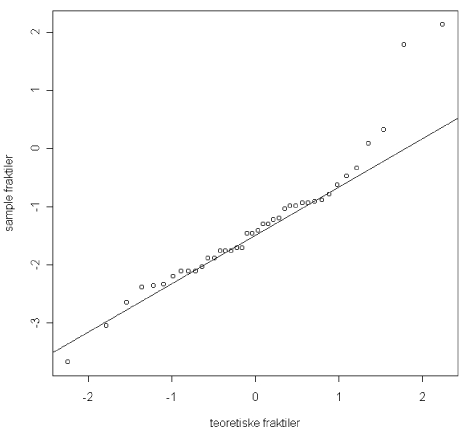

Figur.6.11 Q-Q-plot af logaritmetransformerede BaP-data (0,1 m’s dybde)
Q-Q plot of the log transformed distribution for BaP data (0.1 m’s depth)

Scatterplot af afstand versus kvadrerede differenser imellem de logaritme transformerede koncentrationer for benzo(a)pyren er vist i figur 6.12. Som tilfældet var for bly ses især en voksende sammenhæng i afstandsintervallet fra 0 til 200 m. Spearmans rang korrelation er i dette afstandsinterval signifikant (p=<0,01), hvilket indikerer tilstedeværelsen af en afstandsrelation.

semivariogrammet og den tilpassede sfæriske model for afstandsrelationen er vist i figur 6.13. Semivarianserne viser en relativt god tilpasning til modellinien. Modellen er sfærisk model med nugget og sill på henholdsvis 0,31 og 0,88, samt et range på 200 m. Model parametrene var ved tilpasningen meget følsom overfor det valgt gennemsnitlige lag. Den valgte lag og dermed model er den der giver den bedste tilpasning indenfor range. Antallet af punktpar i de successive afstandsintervaller (lags) er i gennemsnit 79.

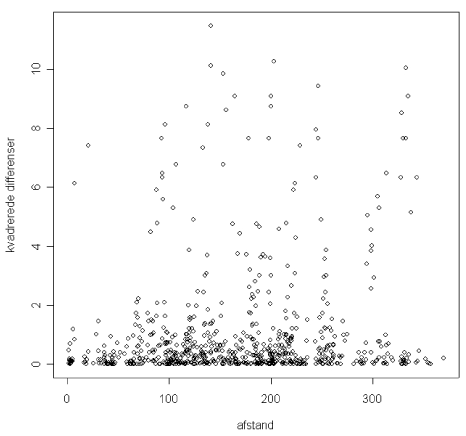

Figur 6.12 Plot af afstand versus kvadrerede differenser imellem logaritmetransformerede BaP-data for parvise prøvepunkter
Scatter plot of distance and squared difference between log-transformed concentrations in pair wise sampling points for BaP

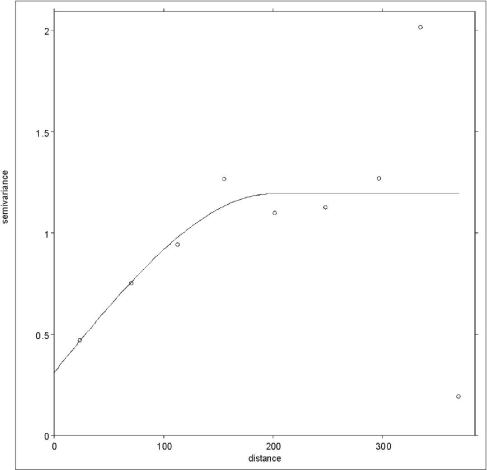

Figur 6.13 Semivariogram for BaP. Sfærisk model med nugget og sill på henholdsvis 0,31 og 0,88. Range er 200 m
Semivariogram for BaP. Spherical model. Nugget = 0.31, sill = 0.88, range = 200 m.

Semivariogrammodellen er anvendt til estimering af koncentrationsniveauet for benzo(a)pyren i vilkårlige punkter indenfor testarealet. Estimationen er vist i figur 6.14. Ligeledes er der som for bly på grundlag af estimationen beregnet en sandsynlighed for at en prøve et vilkårligt sted i testarealet er større end JKK, jf. figur 6.15.

Sandsynligheden for at udtage en prøve der er mindre end ASK kan ligeledes beregnes og er vist i figur 6.16. Denne er større end 0,5 i det meste af området dog undtaget det sydvestlige hjørne af testarealet.

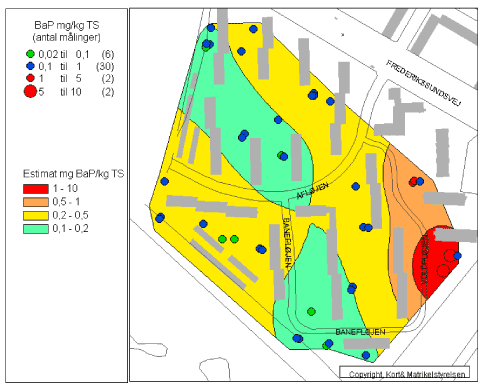

Figur 6.14 Estimat for BaP-koncentrationsniveau
Estimate for BaP levels

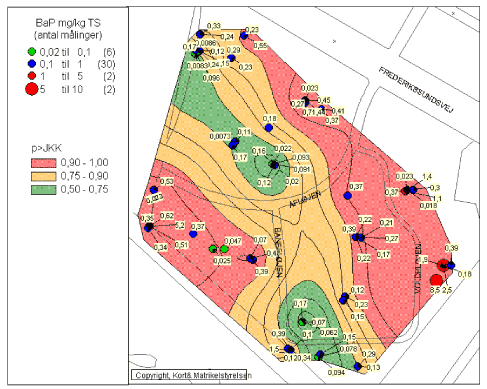

Figur 6.15 Sandsynligheden for at en prøve udtaget et givet sted er større end JKK (BaP-koncentrationen i prøvepunkterne er angivet eksakt)
Probability for a sample a given position to exceed soil guidance level for BaP (Actual measurement is shown)

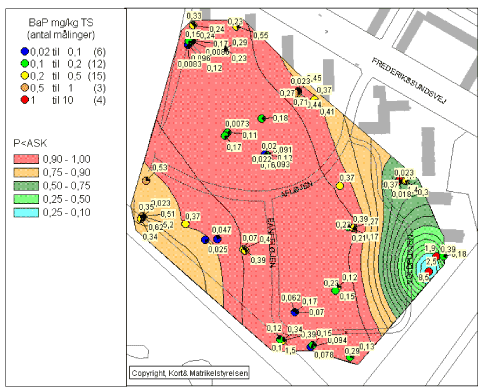

Figur 6.16 Sandsynligheden for at en prøve udtaget et givet sted er mindre end ASK (BaP-koncentrationen i prøvepunkterne er angivet eksakt)
Probability for a sample in a given position is less than the intervention level for BaP (Actual measurements in sampling positions are shown)

6.6 Konklusion vedrørende databehandling

I figur 6.17 opsummeres databehandlingen, jf. flowdiagram i figur 2.9.

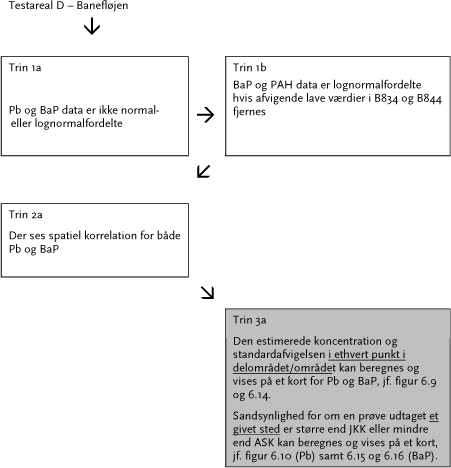

Figur 6.17 Sammenfatning over databehandling Testareal D – Banefløjen
Summary concerning data treatment Test area D - Banefløjen
