Bilag

Dimensioneringsværktøj for brændeovne - Web baseret simuleringsværktøj for bestemmelse af den korrekte brændeovnsstørrelse til den specifikke bolig.

Bilag 1-6: Data for bolig på Gammelstrupvej 22

Stamdata for undersøgte boliger

Adresse: Gammelstrupvej 22 8740 Brædstrup
Stamdata: Opført: 1934 Bebygget areal: 96 m² (incl terrasse) Antal etager: 2 Åben til overetage: Ja Åben til tilstødende lokaler: Ja, køkken i delvis åben forbindelse
Bygningsdata: Ydervægge: Teglsten Hulmurisolering: 100 mm Indervægge: Teglsten Isolering: Nej Efterisolering: 200 mm mineraluld under taget og 100 mm under gulvet Lofter: Rustik brædder Gulve: Trægulv i stuen med løse tæpper. Trægulv med kork i køkkenet Ventilation: Ingen
Brændeovn: Fabrikat: Morsø Model: 2 BO, støbejernsovn Nom. Ydelse: 8 kW
Randbetingelser Vejlig: Svag vind fra østlig retning Udetemperatur: minus 2-10 °C Huset vindudsat: Ja, især fra øst

Brændeovnsforsøg ‐ Gammelstrupvej 22 ‐ d. 9. januar 2010

Forudsætninger for program:	‐5 °C
Den beregnede affyrede middeleffekt benyttet til "Prog.beregn. ‐ ovneffekt, forsøg" X:	8 kW
Den af programmet beregnede optimale ovnstør. "Prog.beregn. optimal stør." Y:	10,3 kW


Tid	Temp ‐ Log1, stue, se ovn, ca. 5 m	Temp ‐ Log3, køkken, blind ovn, ca. 4 m	Temp ved simuleret effekt X	Temp ved simuleret optimal stør. ‐ effekt Y
08:00	19,7	19,6	19,7	19,7
08:06	19,7	19,6	17,7	17,5
08:12	19,7	19,6	18,9	19,1
08:18	19,6	19,6	19,7	20,2
08:24	19,6	19,6	20,5	21,2
08:30	19,5	19,6	20,8	21,6
08:36	19,5	19,6	21,0	21,9
08:42	19,5	19,7	20,9	21,7
08:48	19,5	19,7	20,5	21,2
08:54	19,5	19,7	19,6	20,1
09:00	19,4	19,7	18,0	18,1
09:06	19,4	19,6	18,3	18,5
09:12	19,4	19,6	19,2	19,6
09:18	19,4	19,6	20,1	20,8
09:24	19,5	19,7	20,5	21,4
09:30	19,6	19,7	20,9	21,8
09:36	19,6	19,7	21,2	22,3
09:42	19,7	19,8	21,4	22,5
09:48	19,8	19,8	21,3	22,4
09:54	19,8	19,8	19,9	20,7
10:00	20,3	20,0	18,1	18,4
10:06	20,2	20,0	18,4	18,7
10:12	20,1	20,0	19,3	19,9
10:18	20,2	20,1	20,2	21,1
10:24	20,3	20,3	20,6	21,7
10:30	20,4	20,4	21,0	22,1
10:36	20,6	20,4	21,3	22,5
10:42	20,7	20,5	21,5	22,8
10:48	20,9	20,7	21,4	22,7
10:54	21,0	21,0	20,0	20,9
11:00	21,2	21,1	18,3	18,6
11:06	22,3	21,2	18,5	19,0
11:12	23,2	21,2	19,4	20,1
11:18	23,1	21,2	20,3	21,3
11:24	22,7	21,2	20,7	21,9
11:30	22,5	21,2	21,1	22,4
11:36	22,4	21,3	21,4	22,8
11:42	23,7	21,4	21,6	23,0
11:48	24,2	21,5	21,5	22,9
11:54	24,9	21,5	20,1	21,2
12:00	24,2	21,5	17,1	17,3

Klik her for at se Diagram: Brændeovnsforsøg ‐ Gammelstrupvej 22 ‐ d. 9. januar 2010


Adresse
Navn:	JSA
Adresse:	Gammelstrupvej 22
By:
Telefon:

Bebyggelsen
Opført:	1900-1939
Indvendige konstruktioner:	Middel let
Væsentlig efterisolering:
Ventilation:	Normalt tæt hus
Vindforhold	Særlig vindudsat

Rummet
Areal af rummet:	67 m²
Åbent til 1. sal, eller meget højt til loftet:
Åben dør til enkelt naborum:
Starttemperatur:	20 °C

Brændeovnen
Type:	Lukket brændeovn
Tilslutning:	Muret skorsten
Optimal effekt:	*8,5 kW*

Bilag 7-22: Data for bolig på Kettingevej 22

Stamdata for undersøgte boliger

Adresse: Kettingvej 22 8462 Harlev J
Stamdata: Opført: 1877 Bebygget areal: 136 m² (200 m² i alt) Antal etager: 2 Åben til overetage: Nej Åben til tilstødende lokaler: Ja (Til blå streg)
Bygningsdata: Ydervægge: Bindingsværk med mursten mod Nord, resten mursten Hulmursisolering: Nej Indervægge: Lecca? Isolering: Nej Efterisolering: Ny 2. sal isoleret med 200mm. Lofter: Listelofter Gulve: Beton og Bræddder uden isolering Ventilation: Nej
Brændeovn: Fabrikat: Jøtul Model: ? Nom. Ydelse: 6kW
Randbetingelser Vejrlig herunder Udetemperatur: -7 til 0 (Se data) Vind (svag,stærk m.v): Svag Vindretning: Øst Huset vindudsat primær fra: Syd-Øst

Brændeovnsforsøg ‐ Kettingvej 22 ‐ d. 19. december 2009

Forudsætninger for program:	‐5 °C
Den beregnede affyrede middeleffekt benyttet til "Prog.beregn. ‐ ovneffekt, forsøg" X:	6,6 kW
Den af programmet beregnede optimale ovnstør. "Prog.beregn. optimal stør." Y:	6,0 kW


Tid	Temp ‐ Log1, stuebord, ovn blind, ca. 5 m	Temp ‐ Log2, spises.bord, se ovn, ca. 2,5 m	Temp ‐ Log3, kontor, ovn‐ blind, ca. 4 m	Temp ved simuleret effekt X	Temp ved simuleret optimal stør. ‐ effekt Y
12:00	17,5	18,2	18,4	18,3	18,3
12:06	17,4	18,2	18,3	16,9	16,7
12:12	17,5	18,2	18,3	18,9	18,5
12:18	17,6	18,2	18,2	20,4	19,9
12:24	17,8	18,3	18,2	21,7	21,1
12:30	17,8	18,4	18,2	22,2	21,6
12:36	17,7	18,5	18,2	22,6	21,9
12:42	17,7	18,6	18,2	22,4	21,7
12:48	17,7	18,7	18,2	21,7	21,1
12:54	17,8	18,9	18,2	20,2	19,8
13:00	17,8	19,1	18,2	17,7	17,5
13:06	17,9	19,2	18,3	18,2	17,9
13:12	18,1	19,5	18,4	19,7	19,3
13:18	18,2	19,7	18,5	21,2	20,6
13:24	18,3	19,9	18,6	22,1	21,4
13:30	18,4	20,1	18,7	22,6	21,9
13:36	18,5	20,3	18,9	23,2	22,4
13:42	18,6	20,5	19,0	23,5	22,7
13:48	18,7	20,8	19,1	23,4	22,5
13:54	18,8	21,0	19,3	21,2	20,5
14:00	18,8	21,1	19,4	18,2	17,8
14:06	18,9	21,7	19,5	18,6	18,2
14:12	19,0	21,9	19,6	20,1	19,6
14:18	19,1	21,9	19,7	21,7	20,9
14:24	19,2	21,9	19,7	22,5	21,7
14:30	19,4	21,9	19,7	23,1	22,2
14:36	19,6	22,0	19,6	23,6	22,7
14:42	19,7	22,1	19,6	23,9	23,0
14:48	19,8	22,2	19,6	23,8	22,8
14:54	19,8	22,4	19,6	21,6	20,8
15:00	19,9	22,6	19,6	18,6	18,1
15:06	19,9	22,8	19,6	19,0	18,6
15:12	20,0	22,9	19,6	20,5	19,9
15:18	20,0	23,0	19,6	22,1	21,3
15:24	20,1	23,2	19,6	22,9	22,0
15:30	20,1	23,3	19,6	23,5	22,5
15:36	20,2	23,3	19,7	24,0	23,0
15:42	20,3	23,4	19,9	24,3	23,3
15:48	20,3	23,5	19,9	24,2	23,1
15:54	20,3	23,6	20,0	22,0	21,1
16:00	20,4	23,7	20,0	17,0	16,6

Klik her for at se Diagrammet: Brændeovnsforsøg ‐ Kettingvej 22 ‐ d. 19. december 2009


Adresse
Navn:	MXB
Adresse:	Kettingvej 22
By:
Telefon:

Bebyggelsen
Opført:	-1899
Indvendige konstruktioner:	Middel let
Væsentlig efterisolering:
Ventilation:	Utætte bygninger
Vindforhold	Normal

Rummet
Areal af rummet:	47,63 m²
Åbent til 1. sal, eller meget højt til loftet:
Åben dør til enkelt naborum:
Starttemperatur:	18 °C

Brændeovnen
Type:	Lukket brændeovn
Tilslutning:	Muret skorsten
Optimal effekt:	*5,3 kW*

Brændeovnsforsøg ‐ Kettingvej 22 ‐ d. 9. januar 2010

Forudsætninger for program:	‐6,5 °C (‐5 °C valgt)
Den beregnede affyrede middeleffekt benyttet til "Prog.beregn. ‐ ovneffekt, forsøg" X:	6,3 kW
Den af programmet beregnede optimale ovnstør. "Prog.beregn. optimal stør." Y:	6,5 kW


Tid	Temp ‐ Log1, stuebord, ovn blind, ca. 5 m	Temp ‐ Log2, spises.bord, se ovn, ca. 2,5 m	Temp ved simuleret effekt X	Temp ved simuleret optimal stør. ‐ effekt Y
09:00	15,7	16,9	16,9	16,9
09:06	15,7	16,9	15,6	15,7
09:12	15,7	16,9	17,5	17,6
09:18	15,8	17,0	18,9	19,1
09:24	15,8	17,0	20,2	20,4
09:30	15,9	17,2	20,8	21,0
09:36	16,0	17,4	21,1	21,3
09:42	16,1	17,5	20,9	21,1
09:48	16,2	17,6	20,2	20,5
09:54	16,1	17,7	18,8	19,0
10:00	16,2	17,8	16,5	16,6
10:06	16,3	17,9	16,9	17,0
10:12	16,4	18,1	18,3	18,5
10:18	16,5	18,3	19,8	20,0
10:24	16,6	18,5	20,6	20,8
10:30	16,8	18,7	21,1	21,4
10:36	16,9	18,9	21,7	22,0
10:42	17,0	19,1	22,0	22,3
10:48	17,2	19,3	21,8	22,1
10:54	17,4	19,4	19,7	20,0
11:00	17,6	19,6	16,9	17,0
11:06	17,6	19,7	17,3	17,5
11:12	17,7	19,8	18,8	19,0
11:18	17,8	20,0	20,2	20,5
11:24	17,9	20,3	21,0	21,3
11:30	18,0	20,6	21,5	21,8
11:36	18,1	20,9	22,1	22,4
11:42	18,3	21,1	22,4	22,7
11:48	18,5	21,3	22,2	22,6
11:54	18,6	21,5	20,2	20,4
12:00	18,7	21,8	17,3	17,4
12:06	18,8	21,8	17,7	17,9
12:12	19,0	22,0	19,2	19,4
12:18	19,1	22,3	20,6	20,9
12:24	19,3	22,4	21,4	21,7
12:30	19,4	22,7	21,9	22,3
12:36	19,7	22,9	22,5	22,8
12:42	19,7	23,0	22,8	23,1
12:48	19,7	23,1	22,6	23,0
12:54	19,8	23,2	20,6	20,8
13:00	20,0	23,3	15,7	15,9

Klik her for at se Diagrammet: Brændeovnsforsøg ‐ Kettingvej 22 ‐ d. 9. januar 2010


Adresse
Navn:	MXB
Adresse:	Kettingvej 22
By:
Telefon:

Bebyggelsen
Opført:	-1899
Indvendige konstruktioner:	Middel let
Væsentlig efterisolering:
Ventilation:	Utætte bygninger
Vindforhold	Normal

Rummet
Areal af rummet:	47,63 m²
Åbent til 1. sal, eller meget højt til loftet:
Åben dør til enkelt naborum:
Starttemperatur:	17 °C

Brændeovnen
Type:	Lukket brændeovn
Tilslutning:	Muret skorsten
Optimal effekt:	*5,7 kW*

Brændeovnsforsøg ‐ Kettingvej 22 ‐ d. 10. januar 2010

Forudsætninger for program:	‐3 °C (‐5 °C valgt)
Den beregnede affyrede middeleffekt benyttet til "Prog.beregn. ‐ ovneffekt, forsøg" X:	5,6 kW
Den af programmet beregnede optimale ovnstør. "Prog.beregn. optimal stør." Y:	5,3 kW


Tid	Temp ‐ Log1, stuebord, ovn blind, ca. 5 m	Temp ‐ Log2, spises.bord, se ovn, ca. 2,5 m	Temp ved simuleret effekt X	Temp ved simuleret optimal stør. ‐ effekt Y
09:15	17,4	19,8	19,8	19,8
09:21	17,4	19,8	17,9	17,8
09:27	17,4	19,8	19,6	19,4
09:33	17,4	19,8	20,9	20,6
09:39	17,5	19,9	22,0	21,6
09:45	17,5	20,0	22,4	22,1
09:51	17,5	20,1	22,7	22,3
09:57	17,6	20,1	22,5	22,2
10:03	18,0	20,2	21,9	21,6
10:09	18,0	20,3	20,7	20,4
10:15	18,0	20,4	18,5	18,4
10:21	18,0	20,8	18,9	18,7
10:27	18,0	21,4	20,2	19,9
10:33	18,0	21,5	21,4	21,1
10:39	18,1	21,6	22,1	21,7
10:45	18,2	21,8	22,6	22,2
10:51	18,3	21,9	23,0	22,7
10:57	18,7	22,0	23,3	22,9
11:03	18,8	21,9	23,2	22,8
11:09	18,9	21,9	21,3	21,0
11:15	19,1	22,1	18,7	18,5
11:21	19,4	22,6	19,1	18,9
11:27	19,9	22,8	20,4	20,1
11:33	19,9	23,2	21,6	21,3
11:39	19,8	23,4	22,3	21,9
11:45	19,8	23,7	22,8	22,4
11:51	19,8	24,0	23,2	22,8
11:57	19,8	24,3	23,5	23,0
12:03	19,9	24,6	23,4	22,9
12:09	20,0	24,7	21,5	21,1
12:15	20,1	24,8	18,9	18,7
12:21	20,2	25,9	19,3	19,1
12:27	20,3	25,8	20,6	20,2
12:33	20,3	25,3	21,8	21,5
12:39	20,4	25,0	22,5	22,1
12:45	20,5	24,8	23,0	22,5
12:51	20,6	24,7	23,4	23,0
12:57	20,6	24,7	23,7	23,2
13:03	20,7	24,8	23,5	23,1
13:09	20,7	24,8	21,7	21,3
13:15	20,8	24,8	17,4	17,2

Klik her for at se Diagrammet: Brændeovnsforsøg ‐ Kettingvej 22 ‐ d. 10. januar 2010


Adresse
Navn:	MXB 3
Adresse:	Kettingvej 22
By:
Telefon:

Bebyggelsen
Opført:	-1899
Indvendige konstruktioner:	Middel let
Væsentlig efterisolering:
Ventilation:	Utætte bygninger
Vindforhold	Normal

Rummet
Areal af rummet:	47,63 m²
Åbent til 1. sal, eller meget højt til loftet:
Åben dør til enkelt naborum:
Starttemperatur:	20 °C

Brændeovnen
Type:	Lukket brændeovn
Tilslutning:	Muret skorsten
Optimal effekt:	*4,4 kW*

Bilag 23-28: Data for bolig på Solbrinken 31

Stamdata for undersøgte boliger

Adresse: Solbrinken 31 8300 Odder
Stamdata: Opført 1980 Bebygget areal 198 m2 Antal etager: 2 Åben til overetage: Ja Åben til tilstødende lokaler: Ja, men dør var indledningsvis lukket
Bygningsdata: Ydervægge: Teglsten Hulmursisolering: Ja, LEGA Indervægge: (Gasbeton)/Koks Isolering: 200mm mellem 1. og loftsrum Efterisolering: Nej Lofter: Etageadskil = træ Gulve: Træ med 100mm under Ventilation: Nej
Brændeovn: Fabrikat: Lotus Model: Nom. Ydelse: 5,5 kW
Randbetingelser Vejlig Vind (svag,stærk m.v) vindretning Huset vindudsat: ikke specielt

Brændeovnsforsøg ‐ Solbrinken 31 ‐ d. 19. december 2009

Forudsætninger for program:	‐5 °C
Den beregnede affyrede middeleffekt benyttet til "Prog.beregn. ‐ ovneffekt, forsøg" X:	4,5 kW
Den af programmet beregnede optimale ovnstør. "Prog.beregn. optimal stør." Y:	2,5 kW


Tid	Temp ‐ Log1, stue, s.bord, se ovn, ca. 3 m	Temp ‐ Log2, stue‐væg, ca. 7,5 m	Temp ‐ Log3, 1. sal 2 m oppe	Temp ved simuleret effekt X	Temp ved simuleret optimal stør. ‐ effekt Y
11:15	20,5	20,7	20,3	19,5	19,5
11:21	20,8	21,0	20,2	19,9	19,4
11:27	21,0	21,2	20,2	21,3	20,3
11:33	21,3	21,3	20,2	22,5	20,8
11:39	21,7	21,5	20,2	23,4	21,3
11:45	22,2	21,6	20,2	23,9	21,6
11:51	22,7	21,8	20,1	24,2	21,8
11:57	23,1	22,0	20,2	24,1	21,7
12:03	23,6	22,1	20,2	23,7	21,5
12:09	23,7	22,3	20,3	22,7	21,0
12:15	23,9	22,4	20,3	21,1	20,0
12:21	23,9	22,5	20,4	21,4	20,2
12:27	24,0	22,5	20,4	22,5	20,8
12:33	24,1	22,6	20,4	23,6	21,4
12:39	24,6	22,8	20,3	24,2	21,7
12:45	25,1	23,0	20,3	24,7	22,0
12:51	25,6	23,3	20,3	25,2	22,3
12:57	26,1	23,6	20,3	25,5	22,4
13:03	26,4	24,0	20,3	25,4	22,4
13:09	26,6	24,2	20,2	24,0	21,6
13:15	26,7	24,8	20,3	21,9	20,4
13:21	26,4	24,7	20,5	22,3	20,6
13:27	26,0	24,5	20,6	23,4	21,3
13:33	25,7	24,5	20,7	24,5	21,8
13:39	25,3	24,4	20,8	25,1	22,2
13:45	25,1	24,2	20,9	25,5	22,4
13:51	25,0	24,1	20,9	26,0	22,7
13:57	24,8	24,0	20,9	26,3	22,8
14:03	24,6	23,9	21,0	26,3	22,8
14:09	24,6	23,8	21,0	24,8	22,0
14:15	24,7	23,7	21,0	22,8	20,8
14:21	24,8	23,7	21,1	23,2	21,0
14:27	25,0	23,8	21,1	24,3	21,7
14:33	25,2	23,9	21,2	25,4	22,3
14:39	25,3	23,9	21,3	26,0	22,6
14:45	25,3	23,9	21,3	26,4	22,8
14:51	25,4	24,0	21,3	26,9	23,1
14:57	25,3	24,0	21,4	27,2	23,2
15:03	25,2	23,9	21,4	27,1	23,2
15:09	25,1	23,9	21,4	25,7	22,4
15:15	25,1	23,9	21,4	22,3	20,5

Klik her for at se Diagrammet: Brændeovnsforsøg ‐ Solbrinken 31 ‐ d. 19. december 2009


Adresse
Navn:	SBN
Adresse:	Solbrinken 31
By:
Telefon:

Bebyggelsen
Opført:	1980-1984
Indvendige konstruktioner:	Middel let
Væsentlig efterisolering:
Ventilation:	Normalt tæt hus
Vindforhold	Normal

Rummet
Areal af rummet:	36,3 m²
Åbent til 1. sal, eller meget højt til loftet:
Åben dør til enkelt naborum:
Starttemperatur:	20 °C

Brændeovnen
Type:	Lukket brændeovn
Tilslutning:	Muret skorsten
Optimal effekt:	2,2 kW. Rummet er i praksis sandsynligvis for lille til en brændeovn. Det anbefales at diskutere problemstillingen med en ekspert.

Bilag 29-34: Data for bolig på Holtskovgårdsvej 24

Stamdata for undersøgte boliger

Adresse: Holtskovgårdsvej 25 8660 Skanderborg
Stamdata: Opført 2004 Bebygget areal 180 m2 Antal etager 1 Åben til overetage: loft til kip i stue Åben til tilstødende lokaler ja
Bygningsdata: Ydervægge mursten Hulmurisolering 125 mm M.U. Indervægge 10 cm letbeton Isolering loft 250 Efterisolering nej Lofter Gulve Ventilation: trækkanaler
Brændeovn: Rais Model Nom. ydelse
Randbetingelser Vejlig blæst Udetemperatur -5C Huset vindudsat

Brændeovnsforsøg ‐ Holtskovgårdsvej 25 ‐ d. 17. januar 2010

Forudsætninger for program:	‐5 °C
Den beregnede affyrede middeleffekt benyttet til "Prog.beregn. ‐ ovneffekt, forsøg" X:	4,4 kW
Den af programmet beregnede optimale ovnstør. "Prog.beregn. optimal stør." Y:	3,6 kW


Tid	Temp ‐ Log1, stue, se ovn, ca. 2 m (højde: ca. 4 m)	Temp ‐ Log2, stue, se ovn, ca. 4,5 m (højde: ca. 1 m)	Temp ved simuleret effekt X	Temp ved simuleret optimal stør. ‐ effekt Y
08:15	16,2	18,3	16,0	16,0
08:21	16,3	18,4	16,9	16,7
08:27	16,5	18,6	18,4	17,9
08:33	16,6	19,0	19,6	18,9
08:39	16,9	20,4	20,5	19,7
08:45	17,4	22,6	21,0	20,1
08:51	18,0	24,9	21,4	20,3
08:57	18,7	27,3	21,3	20,3
09:03	19,4	29,3	20,9	20,0
09:09	20,1	30,9	20,0	19,2
09:15	20,7	32,2	18,2	17,8
09:21	21,4	33,5	18,6	18,1
09:27	22,0	34,7	19,7	19,0
09:33	22,5	35,4	20,9	20,0
09:39	22,9	36,0	21,5	20,5
09:45	23,3	36,2	22,0	20,9
09:51	23,5	36,2	22,5	21,3
09:57	23,7	36,0	22,9	21,6
10:03	23,8	35,7	22,8	21,6
10:09	24,0	35,6	21,4	20,3
10:15	24,1	35,3	19,3	18,7
10:21	24,1	35,1	19,7	19,0
10:27	24,2	34,7	20,8	19,9
10:33	24,2	34,2	22,0	20,9
10:39	24,2	33,6	22,6	21,4
10:45	24,2	33,0	23,1	21,8
10:51	24,1	32,4	23,6	22,2
10:57	24,0	31,8	23,9	22,5
11:03	23,9	31,3	23,9	22,4
11:09	23,8	30,8	22,4	21,2
11:15	23,8	30,3	20,3	19,5
11:21	23,7	29,8	20,7	19,8
11:27	23,6	29,4	21,9	20,8
11:33	23,5	29,1	23,0	21,7
11:39	23,5	28,9	23,7	22,2
11:45	23,4	28,8	24,2	22,7
11:51	23,4	28,8	24,6	23,1
11:57	23,4	28,8	25,0	23,3
12:03	23,4	28,9	24,9	23,3
12:09	23,3	28,8	23,5	22,1
12:15	23,4	28,8	19,9	19,2

Klik her for at se Diagrammet: Brændeovnsforsøg ‐ Holtskovgårdsvej 25 ‐ d. 17. januar 2010


Adresse
Navn:	AMND
Adresse:	Holtskovgårdsvej 25
By:
Telefon:

Bebyggelsen
Opført:	1999-
Indvendige konstruktioner:	Middel let
Væsentlig efterisolering:
Ventilation:	Normalt tæt hus
Vindforhold	Normal

Rummet
Areal af rummet:	35 m²
Åbent til 1. sal, eller meget højt til loftet:
Åben dør til enkelt naborum:
Starttemperatur:	16 °C

Brændeovnen
Type:	Lukket brændeovn
Tilslutning:	Røgrør gennem loft
Optimal effekt:	*3,4 kW.*

Bilag 35-40: Data for bolig på Hvedemarksvej 5

Stamdata for undersøgte boliger

Adresse: Hvedemarksvej 5 8462 Harlev

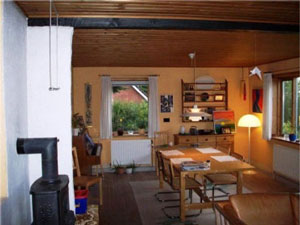

Stamdata: Opført 1969 Bebygget areal 170 m2 Antal etager. 2 -Huset set fra syd
Bygningsdata: Ydervægge -Fuldmuret Hulmursisolering -100mm Indervægge -tegl Isolering ? Efterisolering 350mm på loft Lofter Gulve Ventilation
Brændeovn: Fabrikat –Morsø model 1410 Model Nom. ydelse
Randbetingelser Vejlig herunder Udetemperatur Vind (svag,stærk m.v) vindretning Huset vindudsat primær fra nord, øst

Brændeovnsforsøg 1 (morgen) ‐ Hvedemarksvej 5 ‐ d. 7. marts 2010

Forudsætninger for program:	0 °C
Den beregnede affyrede middeleffekt benyttet til "Prog.beregn. ‐ ovneffekt, forsøg" X:	5,0 kW
Den af programmet beregnede optimale ovnstør. "Prog.beregn. optimal stør." Y:	5,8 kW


Tid	Temp ‐ Log 1, stue m. ovn, ca. 2 m (ovnbl.)	Temp ‐ Log 2, kæl‐ der, opholdsr. (ovnbl.)	Temp ‐ Log 3, vær. 2 rum væk (ovnbl.)	Temp ved simuleret effekt X	Temp ved simuleret optimal stør. ‐ effekt Y
09:30		10,0	10,3	18,0	18,0
09:36	14,3	14,3	15,1	17,7	17,8
09:42	16,8	15,7	17,2	18,7	19,0
09:48	18,2	16,5	18,4	19,6	20,0
09:54	19,0	17,1	19,0	20,3	20,8
10:00	19,7	17,4	19,5	20,6	21,3
10:06	20,2	17,7	19,8	20,8	21,5
10:12	20,5	17,9	20,0	20,7	21,4
10:18	20,8	18,1	20,2	20,4	21,0
10:24	21,1	18,2	20,3	19,6	20,1
10:30	21,5	18,3	20,5	18,3	18,5
10:36	21,7	18,4	20,6	18,5	18,8
10:42	21,9	18,4	20,8	19,3	19,7
10:48	22,1	18,4	20,9	20,1	20,7
10:54	22,2	18,5	21,0	20,6	21,3
11:00	22,4	18,5	21,1	20,9	21,7
11:06	22,5	18,5	21,2	21,2	22,0
11:12	22,7	18,5	21,3	21,4	22,3
11:18	22,8	18,5	21,3	21,4	22,2
11:24	22,9	18,5	21,4	20,3	20,9
11:30	23,1	18,5	21,4	18,6	19,0
11:36	23,2	18,8	21,4	18,9	19,3
11:42	23,4	19,0	21,4	19,7	20,2
11:48	23,5	19,1	21,4	20,5	21,2
11:54	23,7	19,3	21,4	21,0	21,7
12:00	23,8	19,2	21,4	21,3	22,1
12:06	23,9	19,0	21,4	21,6	22,5
12:12	24,1	18,9	21,4	21,8	22,7
12:18	24,2	18,9	21,5	21,7	22,6
12:24	24,2	18,8	21,5	20,6	21,3
12:30	24,3	18,8	21,5	19,0	19,5
12:36	24,4	18,8	21,6	19,2	19,7
12:42	24,4	18,8	21,8	20,0	20,7
12:48	24,4	18,7	21,8	20,8	21,6
12:54	24,4	18,7	21,8	21,3	22,2
13:00	24,4	18,7	21,8	21,6	22,6
13:06	24,5	18,7	21,8	21,9	22,9
13:12	24,6	18,7	21,8	22,1	23,2
13:18	24,7	18,7	21,8	22,1	23,1
13:24	24,8	18,7	21,8	20,9	21,8
13:30	25,0	18,6	21,9	18,2	18,7

Klik her for at se Diagrammet: Brændeovnsforsøg 1 (morgen) ‐ Hvedemarksvej 5 ‐ d. 7. marts 2010


Adresse
Navn:	BVA
Adresse:	Hvedemarksvej 5
By:
Telefon:

Bebyggelsen
Opført:	1962-1969
Indvendige konstruktioner:	Middel let
Væsentlig efterisolering:
Ventilation:	Mekanisk ventilationsanlæg
Vindforhold	Normal

Rummet
Areal af rummet:	70,7 m²
Åbent til 1. sal, eller meget højt til loftet:
Åben dør til enkelt naborum:
Starttemperatur:	18 °C

Brændeovnen
Type:	Lukket brændeovn
Tilslutning:	Røgrør gennem loft
Optimal effekt:	*5,8 kW.*

Bilag 41: Fyringsforløb og beregning af afgiven brændeovnseffekt (kW)

Klik her for at se Tabeller
