Vurdering af hygiejniske risici ved håndtering af urent vand i huse

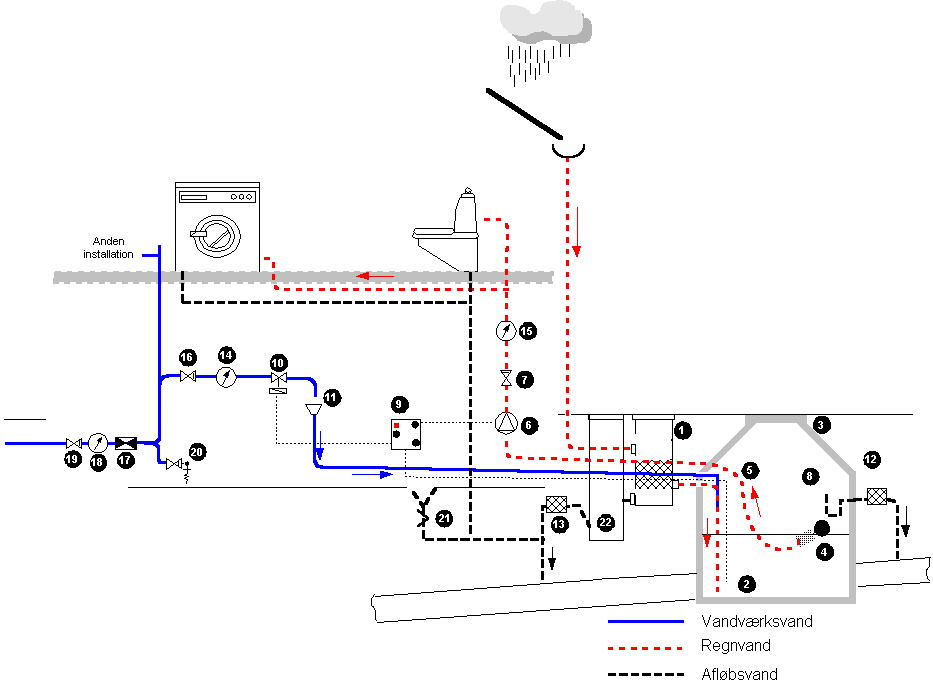

Figur 8.1 Skitse af anlæg til brug af regnvand til tøjvask og wc-skyl. Tanken er på denne tegning placeret i jorden og ikke i kælderen. Detaljerne omkring sikring mod tilbagestuvning via overløb (12 & 13) er ikke vist.
  1. Filter på tilløbsledning
  2. Indløb til regnvandstank
  3. Regnvandstank
  4. Dykket indsugning med filter til pumpen
  5. Sugeledning
  6. Selvansugende pumpe
  7. Kontraventil
  8. Vandlås på overløb fra tank
  9. Automatisk styreenhed
  10. Magnetventil på vandforsyningsledning
  11. Drikkevandsefterfyldning til regnvandstank via luftgab
  12. Sikring mod tilbagestuvning fra overløb fra tank
  13. Sikring mod tilbagestuvning fra overløb fra filter
  14. Vandmåler på vandforsyningsledning
  15. Vandmåler på lokalt tryksystem (regnvandsledning)
  16. Kontraventil
  17. Rørafbryder (overløbsventil)
  18. Vandmåler på den enkelte bolig
  19. Kontraventil i forbindelse med vandmåler(18)
  20. Aftapningsventil
  21. Vandlås på gulvafløb
  22. Nedløbsbrønd
