Alternativer til blyinddækning

3. Vandret sammenskæring

Vandret sammenskæring er betegnelsen for en sammenføring mellem en tagflade og en mur eller anden type væg, fx. ved kviste og gavle/facader, som vist i figur 9.

Figur 9
Vandret sammenskæring mellem mur og tagflade (markeret med pilen). Øverst til højre ses en skrå sammenskæring med siderende (afsn. 2.1)

Inddækning af en vandret sammenskæring udføres traditionelt efter samme principper som ved skrå sammenskæringer mellem mur og tagflade. En traditionel løsning for profilerede tagflader er inddækning med zinkløskant fastgjort med murhage og med blyvinger ved overgangen fra muren og ned på tagfladen. I figur 10 er den traditionelle løsning vist fra siden (snit).

Figur 10
Inddækning af vandret sammenskæring mellem tegl og mur, ved brug af zink og bly (snit) (Kjærgaard, P. (red.), 1954).

Der findes metoder til erstatning af blyinddækninger til vandret sammenskæring:

Alternativ konstruktion:

Inddækning ved plane tagmaterialer

Ved brug af plane tagmaterialer som tagpap, tagfolie og skifer er blyinddækning allerede i dag normalt overflødig, set ud fra tekniske kriterier. På tage belagt med tagfolie eller tagpap, er det teknisk korrekt at anvende samme materiale til inddækningerne. På skifertage udføres inddækninger med stiv metalplade – oftest titanzink.

3.1 Indmuring af tagmaterialet i muren

Som konstruktiv løsning er der mulighed for at indmure tagfladen - både tegl, profilerede tagplader, skifer m.m. - i en fals i muren, som fuges og pudses op med mørtel. Der kan anbringes en strimmel tagpap mellem mørtlen og tagfladen til at hindre revner i mørtlen, når taget "arbejder". Situationen er vist for tegltag i figur 11.

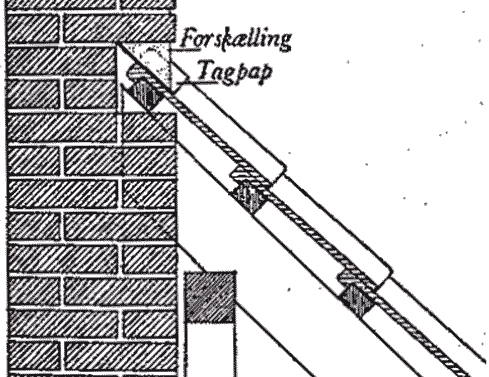

Figur 11
Konstruktiv løsning for tegl ved vandret sammenskæring med mur (Kjærgaard, P. (red.), 1954).

Denne løsning bruges sjældent i dag da, der ikke anvendes murtykkelser, der gør det muligt at udføre en reces i muren (en "rende" til tagstenene). Indmuring blev allerede i 1950 anset for at være en simpel, uhensigtsmæssig løsning, fordi den ikke giver tilstrækkelig sikring mod vandindtrængning. Løsningen er dog ret almindelig på ældre bygninger.

Løsningen har arkitektoniske fordele, idet den afspejler traditionel byggeteknik og ikke introducerer visuelle "fremmedelementer" (som fx bly) på tagfladen. Miljømæssigt er der tale om en enkel løsning uden væsentlige miljø- eller ressourcepåvirkninger.

Byggeteknisk kan løsningen ikke anbefales. Årsagerne er uddybet i afsnit 3.2 om indmuring ved skrå sammenskæringer.

Prisen vurderes overslagsmæssigt til omkring kr. 350,- pr. løbende meter, dvs. på niveau med – eller lidt under – den traditionelle blyløsning.

Her dækker betegnelsen "blyerstatninger" materialer, der ved inddækning kan anvendes på nogenlunde samme måder som bly. Det vil sige, at det er føjelige materialer, hvis form kan tilpasses den aktuelle inddækningssituation og det givne tagmateriale.

Derudover varierer såvel monteringsmetoder som materialeegenskaber mellem de enkelte produkter. Hver af produkttyperne er beskrevet mere detaljeret i kapitel 8.

Produktet Wakaflex består af et kunststofmateriale med et integreret aluminiumsstrækgitter og en tætningskant af butylklæber. Produktet er blødt og føjeligt og delvist formstabilt. Der er 6-8 års praktisk erfaring med produktet (pr. 2000).

Visuelt fremstår materialet lidt anderledes end bly, blandt andet fordi strækgitterets mønster kan anes på overfladen og materialet smyger sig mere efter tagformen på grund af dets fleksibilitet og vedklæbning.

Miljømæssigt er der tale om et acceptabelt produkt. Noget af energiindholdet i gummimaterialet kan genvindes ved affaldsforbrænding. Et minus er dog at indholdet af aluminium i praksis vil gå tabt for genanvendelse.

Prisen vurderes ud fra leverandørens oplysninger at være lidt dyrere end den traditionelle blyinddækning. Materialebeskrivelsen er uddybet i afsnit 8.9.

Produktet Mage flex-alu består af en 0,15 mm tyk aluminiumsplader som er bølgeformet på den ene led og stukfoldet i nogle striber på tværs af bølgerne. Overfladen er lakeret med en polyesterlak. På undersiden er påført et lag butylklæber. Produktet er føjeligt og samtidig formstabilt. Produktet virker umiddelbart noget sårbart på grund af lille godstykkelse. Det skal derfor ligesom for bly sikres, at der ikke er spændinger i konstruktionen, der kan give mekaniske brud på inddækningen. Produktet er forholdsvist nyudviklet og nyt på det danske marked.

Produktet adskiller sig på grund af plisseringen visuelt fra traditionel plan blyplade, men minder om sædvanlige bølgeformede inddækningsvinger nederst på standardinddækninger til ovenlysvinduer.

Miljømæssigt er aluminiums svage punkt de store energiforbrug og miljøpåvirkninger ved fremstilling af ny aluminium. Ved at genanvende materialet kan de investerede energiforbrug og miljøpåvirkninger dog afskrives over flere brugsgennemløb. For Mage flex-alu vurderes der at være en risiko for, at produktet ikke vil blive genanvendt (pga. lav vægt og klæbning til tagmaterialet). Aluminiumstabet er dog samtidigt begrænset af produktets lave vægt.

Aluminium er en ikke-fornyelig ressource med forholdsvis lang forsyningshorisont.

Prisen vurderes til at være på niveau med traditionel blyinddækning. Materialebeskrivelsen er uddybet i afsnit 8.8.

Produktet "inddækningszink" er 0,6 mm zinkplade af en særligt blød kvalitet. Det leveres både plant og bølgeformet (plisseret). Det er formbart næsten som bly, dog er det lidt stivere. Holdbarheden overfor korrosion vurderes som god, om end lidt lavere end sædvanlig 0,8 titanzink, på grund af den lavere tykkelse. Produktet forventes at blive lanceret på det danske marked i efteråret 2000.

Inddækningszinks udseende har stor lighed med blys. Samtidig er zinkplader et almindeligt og accepteret materiale på tage i dansk byggetradition.

Miljømæssigt har materialet den svaghed, at det ligesom bly frigiver opløste (zink-) salte med moderat giftighed til nedbøren. Zinkfrigivelsen belaster såvel spildevandsslam som jordmiljø, hvor nedbør eller slam spredes. Zink er en ikke-fornyelig ressource med relativt kort forsyningshorisont.

Prisen forventes at komme til at ligge lidt over prisen for blyinddækning. Materialebeskrivelsen er uddybet i afsnit 8.3.

En anden kompositinddækning er under udvikling i Danmark. Der er tale om et velafprøvet kunststofmateriale med integreret metalforstærkning. Produktet er formbart og har en stivhed på niveau med blyplade. Det forventes at kunne holde den nye form ved egen stivhed, med muligt tilvalg af en mekanisk fastgørelse (uden perforering af inddækning eller tagmateriale). Produktet har nogle lovende brugsegenskaber og kan vise sig at være et godt alternativ.

Miljømæssigt er der tale om et acceptabelt produkt. Noget af energiindholdet i kunststofmaterialet kan genvindes ved affaldsforbrænding. Et minus er dog at indholdet af metal i praksis sandsynligvis vil gå tabt for genanvendelse.

Prisniveauet er endnu ukendt. Materialebeskrivelsen er uddybet i afsnit 8.5.

Produktet Stripflash er et inddækningsmateriale af EPDM-gummi med en bøjelig aluminiumsskinne lagt i kanaler langs siderne (ABA Tagprodukter, 1999). Produktet er meget fleksibelt. Selve gummien er ikke formstabil.

Produktet skal gøres mekanisk fast både til tag og væg, hvilket medfører en uhensigtsmæssig perforering af såvel inddækningen som underlaget. Produktet vurderes at have begrænsede anvendelsesmuligheder som alternativ til blyinddækning på grund af behovet for fastgørelse. Det kan dog have sin berettigelse på profilerede stålpladetage, hvor fastgørelse med gennemskruning i tæthedsplanet er sædvanlig praksis. Produktet kan muligvis også anvendes til tagbølgeplader i visse situationer. Produktet er nyt på det danske marked, men der er en del års erfaring med holdbarheden af tagfolier af EPDM-gummi.

Miljømæssigt er der tale om et acceptabelt produkt. Noget af energiindholdet i gummimaterialet kan genvindes ved affaldsforbrænding. Et minus er dog at indholdet af aluminium i praksis vil gå tabt for genanvendelse.

Denne inddækningstype er noget dyrere end den traditionelle blyinddækning. Materialebeskrivelsen er uddybet i afsnit 8.4.

3.3 Inddækning med almindelig zinkplade

Denne type inddækning består af en zinkløskant og et stykke titanzinkplade som ved bukning, klipning og lodning er tildannet, så det kan følge overfladen på et tag belagt med tagsten, tagplader eller zinkplader. Normal titanlegeret zinkplade af denne type er hårdere end det nævnte inddækningszink og kræver væsentlig mere bearbejdning. Holdbarheden er velkendt og vurderes som meget god.

Miljømæssigt har materialet den svaghed, at det ligesom bly frigiver opløste (zink-) salte med moderat giftighed til nedbøren. Zinkfrigivelsen belaster såvel spildevandsslam som jordmiljø, hvor nedbør eller slam spredes. Zink er en ikke-fornyelig ressource med relativt kort forsyningshorisont.

Zinks udseende har stor lighed med blys. Samtidig er zinkplader et almindeligt og accepteret materiale på tage i dansk byggetradition.

Prisen er meget høj idet løsningen kræver megen håndværksmæssig tildannelse. Udvikling af skabeloner for forskellige tagstenstyper vil kunne gøre produktet billigere, men det vurderes stadig at prisen er væsentlig højere end blyløsningen, når metoden anvendes i forbindelse med tagdækninger af tagsten. Materialebeskrivelsen er uddybet i afsnit 8.1

Til tagbølgeplader kan inddækningen udføres med præfabrikerede formstykker af plast eller af samme materiale som pladerne. Formstykket afsluttes opad under en zink løskant, som fastholdes med murhager. Mellem løskant og mur fuges med en elastisk fuge. Mellem formstykke og bølgeplade ilægges en skumstrimmel eller et butylfugebånd for at sikre tætheden.

Denne løsning er en æstetisk og byggeteknisk god løsning. Holdbarhedsmæssigt har inddækningen samme levetid som tagbelægningen.

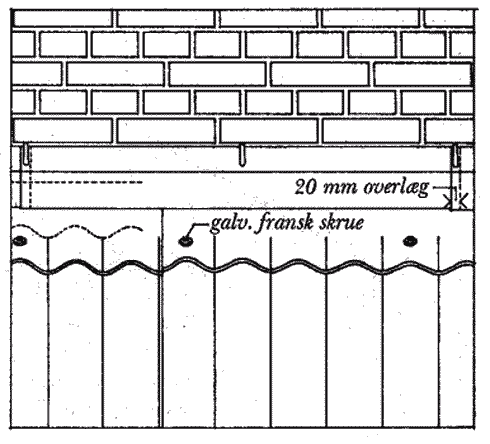

Figur 12.
Prefabrikeret løsning for bølgetagplader ved vandret sammenskæring med mur (Kjærgaard, P. (red.), 1954)

Figur 13.
Eksempel på formstykke til bølgetagplader

Prisniveauet for denne type løsning vurderes som lidt højere – af størrelsen 25% – end den traditionelle blyløsning. Se kapitel 2, samt prisoverslaget herunder. Overslaget er baseret på V&S Prisbog (1999) samt oplysninger fra trælasthandler. Overslaget er incl. arbejdsløn.

Prisoverslag for løsning med formstykker til tagbølgeplader:

Bemærk at prisoverslaget er forbundet med usikkerhed og ikke nødvendigvis udtrykker prisdannelsen i en konkret tilbudssituation.

3.4.2 Formstykker til betontagsten

Nogle producenter af betontagsten har tidligere haft formstykker af plast i deres produktprogram, men de leveres ikke længere. Det formodes at denne produktion kan genoptages, hvis der er en efterspørgsel på produkterne.
