Dampoprensning under en bygning
Dampstripning er en in situ afværgeteknik, som er velegnet til oprensning af
forurening med flygtige og semi-flygtige forureningskomponenter (chlorerede
opløsningsmidler, olieprodukter som benzin, let gasolie, petroleum, terpentin samt
kreosot) fra forholdsvist højpermeable, sandede jordlag. Teknikken er ligeledes effektiv
til oprensning af ca. 0,5 meter af mere lavpermeable jordlag, som støder op til en
dampzone i højpermeable lag. Teknikken er beregnet til oprensning af kildeområder med
kraftig residual jordforurening samt forurening på fri fase.
Ved dampstripning opvarmes jordlagene af den varme, som afgives, når damp kondenserer
ved kontakt med kold jord/grundvand. Ved opstart af dampinjektionen opvarmes jordlagene
umiddelbart omkring boringerne gradvist til damptemperatur, hvorefter der udbredes
dampzoner fra injektionsboringerne.
Dampinjektionen foretages ofte fra en række boringer i periferien af kildeområdet
således, at der opnås en sammenhængende ring af damp omkring kildeområdet, såvel i
umættet som mættet zone. Ved etableringen af en dampring i den mættede zone mellem
injektionsboringerne er det hensigten at opnå en hydraulisk adskillelse af kildeområdet
fra det omkringliggende grundvandsmagasin. Dampzonen blokerer så at sige for
tilstrømmende grundvand, hvorefter kildeområdet delvist kan afvandes.
Ved opvarmningen af jordlagene og etableringen af ovennævnte dampring
mobiliseres forureningen mod den centrale del af kilden. Forureningen mobiliseres dels ved
kogning af fri fase, nedsættelse af viskositet, densitet og overfladespænding for frie
faser, ved desorption af jordforurening samt ved afdampning af opløst forurening til
damp/poreluft. Den mobiliserede forurening føres med dampen frem til
kondensationsfronten, som markerer overgangen til områder, som endnu ikke har nået
damptemperatur. I kondensationsfronten vil der ske ansamling af fri fase forurening samt
kondensation af damp og gasformig forurening.
I den centrale del af kilden foretages ekstraktion af poreluft, grundvand og damp med
henblik på at opnå en dampstrømning fortrinsvis ind mod kildeområdet samt for at opnå
en opsamling af den mobiliserede forurening på gas- og væskeform.
En forudsætning for anvendelse af dampstripning er, at permeabiliteten for jordlagene
er større end ca. 1 darcy (1 Darcy ~ 10-12
m2) , svarende til minimum finsand. Udbredelsen af dampzonerne, som beskrevet
ovenfor, foregår ved konvektiv transport i de højpermeable jordlag. I lavpermeable
jordlag kan der i praksis ikke etableres egentlige dampzoner med konvektiv transport.
Lavpermeable lag, som støder op til højpermeable lag, kan dog opvarmes og oprenses ved
varmeledning fra dampzoner i disse. Dybden ind i de lavpermeable lag, hvortil der kan
oprenses, afhænger primært af, hvor længe der opretholdes damptemperatur i det
tilstødende højpermeable lag.
Dybder på 0,5 - 1 meter ind i lerlag er nævnt i flere referencer (Miljøstyrelsen
1998b).
Dampstripningen foretages typisk med kontinuert injektion, indtil hele
oprensningsområdet har nået damptemperatur. Herefter følger ofte en periode med cyklisk
drift.
Formålet med den cykliske drift er at reducere niveauet af opløst forurening i
kondensatzonen samt at mobilisere og fjerne forurening, som ikke oprenses under kontinuert
drift af anlægget. Den cykliske drift er således primært rettet mod opløst forurening
i kondensatet omkring dampzonerne samt opløst og eventuel fri fase i lavpermeable dele af
oprensningsområdet.
Ved cyklisk drift foretages en pludselig trykaflastning i det opvarmede område (ved
neddrosling/standsning af dampinjektionen og eventuelt samtidig øgning af
ekstraktionsvakuum).
Den forventede oprensningseffekt ved den cyklisk drift antages primært at skyldes
følgende fire mekanismer:
- Ved den pludselige trykaflastning i periferien af dampzonen sænkes kogepunket i den
tilstødende kondensat mættede jord. Herved opstår en spontan trykafhængig kogning af
kondensat og hermed en frigivelse af opløst forurening til gasfasen.
- Ved kollaps af dampzonen opnås ventilation med ikke kondensérbar poreluft i zonen
mellem den formindskede dampzone og den kondensatholdige jord. Herved kan
forureningskomponenterne fjernes fra jorden ved ekstraktion af poreluften.
- Afkølingen ved terræn vil bevirke, at der over dampzonen tæt på terræn dannes en
zone med kondensat. Dette kondensat består af fortættet damp samt forureningskomponenter
i denne damp. Ved pludseligt kollaps af dampzonen reduceres trykket i den umættede zone
under den kondensatholdige terrænnære del af den umættede zone. Dette vil medføre, at
kondensatet gravitativt vil infiltrere den tidligere dampzone, hvor der fortsat er meget
høje jordtemperaturer. Herved opnås en afdampning af kondensat og forurening og en
mulighed for bortventilation af den dannede gasfase med poreluften.
- Såfremt der forekommer fri fase PCE i sprækker i leren under det forurenede sandlag
vil trykaflastningen medføre en kraftig gradient i poretrykket fra områder med fri fase
og vand mod dampzonen (Heron G. 2001). Hermed mobiliseres eventuel fri fase ud af leren.
Det skal understreges, at funktionen og betydningen af ovennævnte mekanismer ikke er
tilbundsgående belyst.
På Østerbro var det forventet, at den cykliske drift primært ville medføre en øget
oprensningseffekt i de vandmættede (kondensat og regnvand) jordlag omkring og specielt
over dampzonen samt af eventuel fri fase i sprækker i den underliggende ler.
Ovennævnte anlægsopbygning og driftsstrategi sikrer med størst mulig sikkerhed, at
der ikke opstår utilsigtet spredning af forurening ud af oprensningsområdet.
Dampinjektionen på Østerbro er indrettet til oprensning af et forholdsvis
velafgrænset kildeområde. Afværgeanlægget er dimensioneret på baggrund af erfaringer
fra lignende oprensninger foretaget i USA, herunder Alameda Point, San Francisco og ud fra
beregninger med et modelværktøj til simulering af dampudbredelser i porøse jordlag
udviklet af NIRAS, SteamTech Inc. og University of California, Berkeley. Dette værktøj
er indbygget i et excel- regneark og er baseret på Marx Langenheims udtryk for
energibalancen ved dampinjektion (med varmetab), en massebalance for injiceret vand (som
damp), darcys strømningsligning og tilstandsligningen.
Efter dampoprensningen er der foretaget simuleringer af forskellige scenarier for
udbredelse af dampzoner mv. ved hjælp et designværktøj for dampoprensninger udviklet
på DTU. Simuleringerne er gennemført af Jacob Gudbjerg, DTU og en artikel, som beskriver
de opnåede resultater er vedlagt i bilag 3. I relation til det valgte design for
oprensningen understøtter simuleringerne med det nye værktøj, at designet samt
afværgestrategien på Østerbro er konservativt.
Dimensioneringen er foretaget ud fra ønsket om at opnå en sammenhængende ring af
damp rundt om kildeområdet efter ca. 15 dage og en fuld opvarmning af kildeområdet efter
ca. 30 dage. Det maksimalt tilladelige injektionstryk er bestemt som ca. 0,75 til ca. 1
gange trykket fra jordsøjlen over injektionsniveauet, svarende til ca. 0,4 - 0,6 atm.
Estimeringen af den mulige dampinjektion samt oppumpningen af grundvand er baseret på in
situ tests til bestemmelse af permeabiliteten i den mættede zone. Der er således udført
slug tests med datalogning i en ø160 mm boring etableret nær oprensningsområdet samt
tre-trins pumpetests i tre ø63 mm undersøgelsesboringer i kildeområdet. Samtlige
testboringer var filtersat over hele den mættede zone. Permeabiliteten i den mættede
zone er herved estimeret til mellem 6 og 15 darcy. Estimeringen af den mulige oppumpning
af poreluft/damp samt det nødvendige pumpevakuum er foretaget ved en
vakuumventilationstest udført i en ø160 mm boring etableret nær oprensningsområdet. 10
stk. poreluft sonder og boringer er anvendt til manuelle målinger af vakuumudbredelse.
Ved et pumpevakuum på ca. 85 mbar er der opnået en ydelse på ca. 55 m3/time.
Ved denne pumpeindstilling var afstanden fra pumpeboringen til 1 mbar vakuumkurven
(influensradius) ca. 3 - 4 m.
På baggrund af simuleringer med ovennævnte beregningsværktøj og de nævnte
forudsætninger/inddata er det valgt at foretage oprensningen ved hjælp af 11
injektionsboringer. Otte af de 11 injektionsboringer er placeret i periferien af
forureningen, mens der centralt i oprensningsområdet er etableret tre injektionsboringer
med henblik på at sikre en tilstrækkelig opvarmning i centrum af forureningen sidst i
driftperioden. Et oversigtskort med boringsplacering fremgår af figur 3.1.

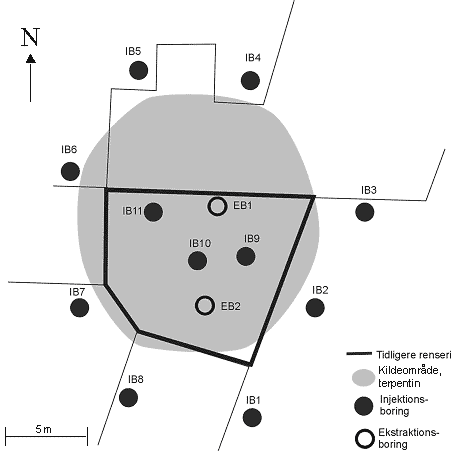

Figur 3.1
Placeringen af injektions- og ekstraktionsboringer på lokaliteten
Injektionsboringerne er udført i 2" stålrør, og er filtersat med en halv meter
filter umiddelbart over lerlaget (ca. 3,2-3,7 m.u.t.).
Den samlede dampinjektionsmængde var estimeret til maksimalt 1.200 kg damp per time
(ca. 150 kg/time/boring) og har under oprensningen andraget op til 1.000 kg/time (125
kg/time/boring) ved et maksimalt injektionstryk (overtryk i forhold til atmosfæretrykket)
på ca. 0,5 - 0,6 atm. (ca. 0,7 atm. i enkelte boringer). I perioden med kontinuert drift
har injektionsraten typisk været 600 - 800 kg/time (75 - 100 kg/time/ boring). Fra en
centralt placeret generator, er dampen ved hjælp af brugte overjordiske fjernvarmerør
tilledt de enkelte boringer. Ved hjælp af kugleventiler har det været muligt at foretage
en individuel justering af dampflowet til de enkelte boringer. Det maksimale dampflow til
en boring har været ca. 140 kg/time.
For driftsperioden var forventet en grundvandsoppumpning på ca. 1-5 m3/time,
mens der var forventet en ekstraktion af poreluft på ca. 250 - 350 Nm3/time.
Centralt i kildeområdet er der ekstraheret grundvand (ca. 1 - 3 m3/time) og
poreluft/damp (ca. 300 nm3/time) fra to boringer. De to ekstraktionsboringer er
udført med 6" stålrør, og er filtersat fra ca. 1,0-4,0 m.u.t.
Den ekstraherede gas- og væske fase er tilledt et behandlingsanlæg, hvor der efter
køling af begge medier er foretaget en udskilning af kondensat og en opsamling af fri
fase forurening i en særskilt beholder. Det kølede grundvand/kondensat samt den ikke
kondenserbare del af gasfasen er ledt gennem filtre med aktivt kul inden afledning til
henholdsvis kloak og atmosfære.
Oprensningen på Østerbro 24, Aalborg er foretaget med en strategi som beskrevet
ovenfor. På baggrund af simuleringer af den teoretiske dampudbredelse på lokaliteten
blev det estimeret, at der inden for ca. 15 dages kontinuert injektion kunne etableres en
sammenhængende ring af damp i periferien af kildeområdet. Det blev desuden estimeret, at
kildeområdet i al væsentlighed ville have opnået damptemperatur efter ca. 30 dage. Den
samlede driftstrategi omfattede således 30 dages kontinuert injektion efterfulgt af 30
dages cyklisk drift.
