Bilag 2: Prins Valdemars Alle 14, Allerød, Miljøstyrelsen

Passiv ventilation til fjernelse af PCE fra den umættede zone - Bilagsrapport

Bilag 2: Prins Valdemars Alle 14, Allerød

2.1	Situationsplan
2.2	Boreprofiler og vandmætning
2.3	Tidsserie for atmosfæretryk og differenstryk
2.4	Tidsserie for atmosfæretryk og luftflow
2.5	Tidsserie for temperatur i målebrønd PV4
2.6	Luftflow for boringer
2.7	Koncentrationsmålinger i de enkelte filtre
2.8	Ændringer i poreluftforureningens horisontale udbredelse
2.9	Massefjernelsesrater og akkumuleret PCE-mængde fjernet
2.10	Analyseresultater for vandprøver
2.11	Analyseresulteter for kul fra GAC-enheder

Bilag 2.1: Situationsplan

Se her!

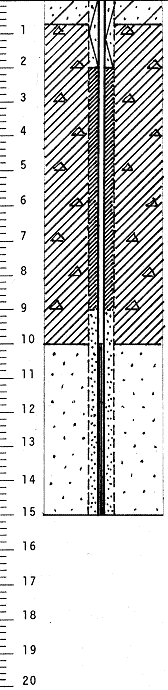

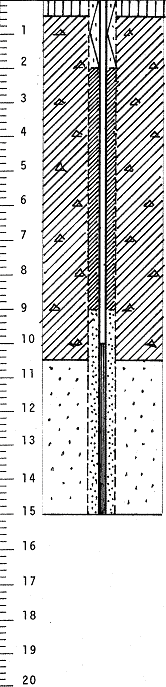

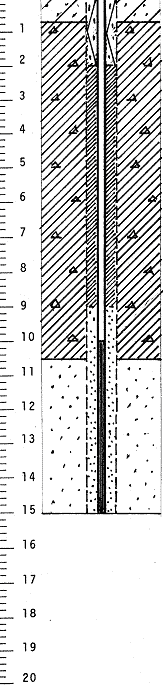

Bilag 2.2: Boreprofiler og vandmætning

138-99

DGU nr. 193.1896

Borejournal

Allerød, Frederiksborg Amt. Boring PV1 beliggende Prins Valdemars Alle´14.

Terrænkvote ca. 40 m.

UTM-koordinater

x
y

710095
6196735

Jordlag fra 0 m.

til	0,65 m	stabil grus
-	10,5 -	brun/rød moræneler med sten
-	15 -	gult smeltevandssand

Boremetode:

280/147 mm hulsneglsborearbejde

Boringens udbygning:

til	10 m 63 mm PEH forerør med 0-ringstætning
-	12 m 63 mm PEH filter med 0,5 mm slids og sten nr.3
-	15 m 63 mm Peh filter med strømpe og sten nr.3

Betonitforsegling:

fra 2 m.u.t. til 9 m.u.t. type "TS".


138.99

DGU nr. 193.1895

Borejournal

Allerød, Frederiksborg Amt. Boring PV2 beliggende Prins Valdemars Alle´14.

Terrænkvote ca. 40 m.

UTM-koordinater

x
y

710106
6196727

Jordlag fra 0 m.

til	0,5 m	muldjord
-	10,5 m	moræneler rød/brunt med sten
-	15 m	gult smeltevandssand

Boremetode:

280/147 mm hulsneglsborearbejde

Boringens udbygning:

til	10 m 63 mm PEH forerør med 0-ringstætning
-	12 m 63 mm PEH filter med 0,5 mm slids og sten nr.3
-	15 m 63 mm PEH filter med strømpe og sten nr.3

Betonitforsegling:

fra 2 m.u.t. til 9 m.u.t. type "TS".

138-99

DGU nr. 193.1897

Borejournal

Allerød, Frederiksborg Amt. Boring PV3 beliggende Prins Valdemars Alle´14.

Terrænkvote ca. 40 m.

UTM-koordinater

x
y

710082
6196721

Jordlag fra 0 m.

til	0,75 m	stabil grus
-	10,5 -	rød/brun moræneler med sten
-	15 -	gult smeltevandssand

Boremetode:

280/147 mm hulsneglsborearbejde

Boringens udbygning:

til	10 m 63 mm PEH forerør med 0-ringstætning
-	12 m 63 mm PEH filter med 0,5 mm slids og sten nr.3
-	15 m 63 mm PEH filter med strømpe og sten nr.3

Betonitforsegling:

fra 2 m.u.t. til 9 m.u.t. type "TS".

138-99

DGU nr. 193.1898

Borejournal

Allerød, Frederiksborg Amt. Boring PV4 beliggende Prins Valdemars Alle´14.

Terrænkvote ca. 40 m.

UTM-koordinater

x
y

710097
6196711

Jordlag fra 0 m.

til	0,75 m	stabil grus
-	10 -	rød moræneler med store sten
-	15 -	gult smeltevandssand

Boremetode:

280/147 mm hulsneglsborearbejde

Boringens udbygning:

til	10 m 63 mm PEH forerør med 0-ringstætning
-	12 m 63 mm PEH filter med 0,5 mm slids og sten nr.3
-	15 m 63 mm Peh filter med strømpe og sten nr.3

Betonitforsegling:

fra 2 m.u.t. til 9 m.u.t. type "TS".

138-99

DGU nr. 193.1899

Borejournal

Allerød, Frederiksborg Amt. Boring PV5 beliggende Prins Valdemars Alle´14.

Terrænkvote ca. 40 m.

UTM-koordinater

x
y

710115
6196711

Jordlag fra 0 m.

til	1 m	muldjord
-	10,5 -	rød/brun moræneler med sten
-	15 -	gult smeltevandssand

Boremetode:

280/147 mm hulsneglsborearbejde

Boringens udbygning:

til	10 m 63 mm PEH forerør med 0-ringstætning
-	12 m 63 mm PEH filter med 0,5 mm slids og sten nr.3
-	15 m 63 mm PEH filter med strømpe og sten nr.3

Betonitforsegling:

fra 2 m.u.t. til 9 m.u.t. type "TS".

Prins Valdemars Alle
Omregning af vandindhold i vægt% til volumen%, idet porøsiteten skønnes

massefyldevand:
Massefylde matrice

1.00 kg/dm³
2.65 kg/dm³

Kategori	prøve nr. PV4	dybde	porøsitet	Vandindhold		Mætning
Kategori	prøve nr. PV4	dybde	porøsitet	Vægt- procent	Volumen- procent	Mætning
Fyld, sand		1.0	0.35	14.2	28.5	0.81
moræneler		2.0	0.3	11.9	25.1	0.84
moræneler		3.0	0.28	11.2	24.1	0.86
moræneler		4.0	0.25	9.6	21.1	0.84
moræneler		5.0	0.25	9.5	20.9	0.83
moræneler		6.0	0.25	9.9	21.8	0.87
moræneler		7.0	0.25	9.5	20.9	0.83
moræneler		8.0	0.25	9.8	21.6	0.86
moræneler		9.0	0.25	9.9	21.8	0.87
moræneler		10.0	0.25	10	22.1	0.88
sand		11.0	0.4	6.2	10.5	0.26
sand		12.0	0.4	11.4	20.5	0.51
sand		13.0	0.4	15.3	28.7	0.72
sand		14.0	0.4	16.5	31.4	0.79

Vandmætning

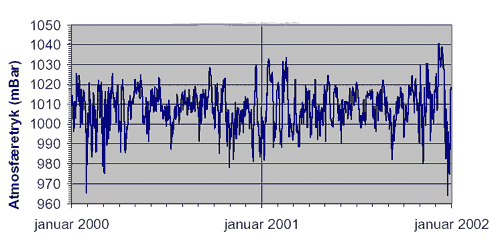

Bilag 2.3 Tidsserie for atmosfæretryk og differenstryk

Prins Valdemars Alle 14
Atmosfæretryk

Prins Valdemars Alle 14

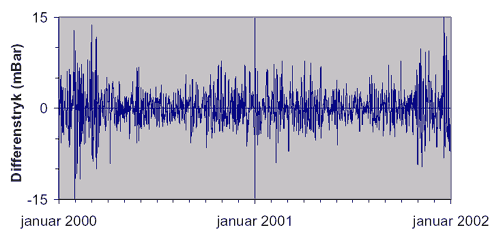

Differenstryk

Bilag 2.4 Tidsserie for atmosfæretryk og luftflow i PV4

Prins Valdemars Alle 14
Atmosfæretryk og flow i PV4

Bilag 2.5 Tidsserie for temperatur i målebrønd PV4

Prins Valdemars Alle 14
Temperatur i brønden ved PV4

Bilag 2.6 Luftflow ud af boringer

Se her!

Bilag 2.7 Koncentrationsmålinger i de enkelte filtre

Prins Valdemars Alle 14 - Allerød
Poreluftkoncentrationer

Mdr efter start	Slut	Boring	Max PCE	Max TCE	Max TCA	Max H2O	CO₂	PID	Sum chl.
			mg/m3	mg/m3	mg/m3	g/m3	vol%	ppm
1	6-12 1999	PV1	5	3	0.3	14.6		1.1	8.3
1	6-12 1999	PV2	61	43	10	7.6		14	114
1	6-12 1999	PV3	1	28	7	11.7		2	36
1	6-12 1999	PV4	131	30	9	15.1		14	170
1	6-12 1999	PV5	312	6	2	10.8		41	320
1	6-12 1999	FHB5	0.1	142	50	7		11.7	192.1
1	6-12 1999	FHB6	1	49	27	7.9		1.7	77
5	31-3 2000	PV1	16	0.1	0.1	10.2	1.7		16.2
5	31-3 2000	PV2	210	1	1	9.8	3		212
5	31-3 2000	PV3	7	0.5	0.7	12.7	1.5		8.2
5	31-3 2000	PV4	73	54	23	13	1.7		150
5	31-3 2000	PV5	730	39	4	14.4	1.7		773
5	31-3 2000	FHB5	4	176	140	12	1.5		320
5	31-3 2000	FHB6	2	22	28	14.8	2.2		52
12	24-10 2000	PV4	105	80	35	10.5	1.3		220
18	17-4 2001	PV1	11	0.7	0.1	9	0.5	0.1	11.8
18	17-4 2001	PV2	108	5	0.1	8.5	1.2	13	113.1
18	17-4 2001	PV3	1	3	0.1	8.5	1.1	0.1	4.1
18	17-4 2001	PV4	45	60	22	9.8	1.3	16.5	127
18	17-4 2001	PV5	850	49	2.5	9	1.5	130	901.5
18	17-4 2001	FHB5	0.1	170	127	8	1.5	24	297.1
18	17-4 2001	FHB6	0.1	23	20	8	2.2	0.7	43.1
23	13-09- 2001	PV1	16	1.4	0.1	11.2	0.4		17.5
23	13-09- 2001	PV2	11	1	0.1	10	0.1		12.1
23	13-09- 2001	PV3	15	11	1.1	10.5	1.4		27.1
23	13-09- 2001	PV4	20	13	4	9.8	0.3		37
23	13-09- 2001	PV5	325	15	1	15	0.3		341
24	08-10- 2001	FHB5	0.1	88	62	9.6	0.6		150.1
24	08-10- 2001	FHB6	0.1	21.5	21.4	10	1.7		43
31	20-06- 2002	PV1	22	3	0.1	13.1	0.9	3.2	25.1
31	20-06- 2002	PV2	72	3	0.3	11.1	0.09	6.6	75.3
31	20-06- 2002	PV3	19	14	5	11.2	1.4	2	38
31	20-06- 2002	PV4	77	86	36	12.3	0.07	19.7	199
31	20-06- 2002	PV5	1700	102	11	12.8	0.5	240	1813

Bilag 2.8: Ændringer i poreluftforureningens horisontale udbredelse

Se her!

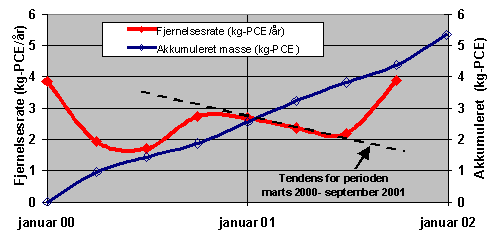

Bilag 2.9: Massefjernelsesrater og akkumuleret PCE-mængde fjernet

Prins Valdemars Alle 14 - Allerød
Massefjernelsesrater

Måned År	År-Kvartal	Akkumuleret masse (kg-PCE)	Fjernelsesrate (kg-PCE/år)
01-01-00	0	0
31-03-00	2000-1	0.961275401	3.845101604
01-07-00	2000-2	1.445101066	1.935302659
01-10-00	2000-3	1.873643361	1.714169182
01-01-01	2000-4	2.556924326	2.733123858
30-03-01	2001-1	3.228276525	2.685408798
29-06-01	2001-2	3.819541676	2.365060603
29-09-01	2001-3	4.367165837	2.190496644
29-12-01	2001-4	5.338269671	3.884415339

Samlet fjernelse fordelt på de enkelte filtre

Bilag 2.10: Analyseresultater for vandprøver

	Miljø- og Levnedsmiddelkontrollen Fiolgade 13A, 3000 Helsingør Tlf. 49 21 13 31, fax 49 20 23 66

Kopi af original rapport til: NIRAS Att.: Henirk Husum Sortemosevej 2 3450 Allerød


Analyserapport	:	11839/99
Udskrevet	:	11/10/1999
Udtagn.tidspunkt	:	27/09/1999 kl.
(til)	:	kl.
Modtaget til Lab.	:	27/09/1999 kl.
Analyse påbeg.	:	27/09/1999
Udtaget af	:	NIRAS/TLa
Årsag	:
Kommune	:	Allerød

Vand

Rekvirent :	FA/Grundvandssektionen, Kongens Vænge 2, 3400 Hillerød
Prøvested:	Sag 99.394.01,
(5779)	Prins Valdemars Allé 14, 3450 Allerød
	Prøve mrk. B8

Prøve Nr.:		11839/99 Vand	Enhed	Analysemetode
Halogenerede kulbrinter		påvist		SM 17 udg, 6232B, MOD
Trichlorflour- methan(F11)		<0.040	µg/l	SM 17 udg, 6232B, MOD
Freon 113 (F113)	#	<0.20	µg/l	SM 17 udg, 6232B, MOD
Trichlormethan (Chloroform)		<0.040	µg/l	SM 17 udg, 6232B, MOD
1,1,1-trichlorethylan		2.8	µg/l	SM 17 udg, 6232B, MOD
Tetrachlormethan		<0.040	µg/l	SM 17 udg, 6232B, MOD
Trichlorethylen		33	µg/l	SM 17 udg, 6232B, MOD
Tetrachlorethylen		1000	µg/l	SM 17 udg, 6232B, MOD
Nedbrydningsprod. Af TCE:	#	påvist		GC/MS/SIM/xylen AK86
Vinylchlorid	#	<0.20	µg/l	GC/MS/SIM/xylen AK86
1,1-Dichlorethylen	#	0.28	µg/l	GC/MS/SIM/xylen AK86
trans-1,2- Dichlorethylen	#	<0.20	µg/l	GC/MS/SIM/xylen AK86
Cis-1,2-Dichlorethylen	#	6.3	µg/l	GC/MS/SIM/xylen AK86
1,1-Dichlorethan	#	<0.20	µg/l	GC/MS/SIM/xylen AK86
Tegnforklaring:	# ikke akkre- diteret	< Midre end	> større end	i.p. ikke påvist

Bemærkninger:
Resultater fremsendes ukommenterede
Sendt til:		NIRAS

Laboratoriet er akkrediteret af DANAK. Resultaterne gælder kun for den modtagne / udtagne prøve. Analyserapporten må kun gengives i sin helhed med mindre skriftlig godkendelse foreligger. Oplysninger om måleusikkerhed kan rekvireres.

	MILANA - Miljølaboratoriet Fiolgade 13A, 3000 Helsingør Tlf. 49 21 13 31, fax 49 20 23 66

Kopi af original rapport til: NIRAS Att.: Henirk Husum Sortemosevej 2 3450 Allerød


Analyserapport	:	5140/1
Udskrevet	:	16/05/2001 kl.
Udtagn.tidspunkt	:	03/05/2001 kl.
(til)	:	kl.
Modtaget til Lab.	:	03/05/2001 kl.
Analyse påbeg.	:	03/05/2001
Udtaget af	:	NIRAS
Årsag	:
Kommune	:	Allerød

Vand

Rekvirent :	FA/Grundvandssektionen, Kongens Vænge 2, 3400 Hillerød
Prøvested:	Sag 99.394.01,
(5779)	Prins Valdemars Allé 14, 3450 Allerød
	Prøve mrk. B8

Prøve Nr.:		5140/01 Vand	Enhed	Analysemetode
Halogenerede kulbrinter		påvist		SM 17 udg, 6232B, MOD
Trichlorflourmethan(F11)		<0.3	µg/l	SM 17 udg, 6232B, MOD
Freon 113 (F113)	#	<0.20	µg/l	SM 17 udg, 6232B, MOD
Trichlormethan (Chloroform)		<0.040	µg/l	SM 17 udg, 6232B, MOD
1,1,1-trichlorethan		1.9	µg/l	SM 17 udg, 6232B, MOD
Tetrachlormethan		<0.040	µg/l	SM 17 udg, 6232B, MOD
Trichlorethylen		6.2	µg/l	SM 17 udg, 6232B, MOD
Tetrachlorethylen		160	µg/l	SM 17 udg, 6232B, MOD
Nedbrydningsprod. Af TCE:	#	påvist		GC/MS/SIM/xylen AK86
Vinylchlorid	#	<0.20	µg/l	GC/MS/SIM/xylen AK86
1,1-Dichlorethylen	#	<0.25	µg/l	GC/MS/SIM/xylen AK86
trans-1,2-Dichlorethylen	#	<0.20	µg/l	GC/MS/SIM/xylen AK86
Cis-1,2-Dichlorethylen	#	1.1	µg/l	GC/MS/SIM/xylen AK86
1,1-Dichlorethan	#	<0.20	µg/l	GC/MS/SIM/xylen AK86
Tegnforklaring:	# ikke akkre- diteret	< Midre end	> større end	i.p. ikke påvist

Bemærkninger:
Resultater fremsendes ukommenterede
Sendt:		NIRAS

	MILANA - Miljølaboratoriet Fiolgade 13A, 3000 Helsingør Tlf. 49 21 13 31, fax 49 20 23 66

NIRAS Att.: Henirk Husum Sortemosevej 2 3450 Allerød


Analyserapport	:	15133/0
Udskrevet	:	30/11/2000
Udtagn.tidspunkt	:	10/11/2000 kl.
(til)	:	kl.
Modtaget til Lab.	:	10/11/2000 kl.
Analyse påbeg.	:	13/11/2000
Udtaget af	:	NIRAS
Årsag	:
Kommune	:	Allerød

Vand

Rekvirent :	FA/Grundvandssektionen, Kongens Vænge 2, 3400 Hillerød
Prøvested:	Sag 99.394.01,
(5779)	Prins Valdemars Allé 14, 3450 Allerød
	Prøve mrk. B8

Prøve Nr.:	15133/00 Vand	Enhed	Analysemetode
Halogenerede kulbrinter	påvist		SM 17 udg, 6232B, MOD
Trichlorflourmethan(F11)	<0.3	µg/l	SM 17 udg, 6232B, MOD
Freon 113 (F113)	<0.20	µg/l	SM 17 udg, 6232B, MOD
Trichlormethan (Chloroform)	<0.040	µg/l	SM 17 udg, 6232B, MOD
1,1,1-trichlorethan	1.7	µg/l	SM 17 udg, 6232B, MOD
Tetrachlormethan	<0.040	µg/l	SM 17 udg, 6232B, MOD
Trichlorethylen	4.2	µg/l	SM 17 udg, 6232B, MOD
Tetrachlorethylen	170	µg/l	SM 17 udg, 6232B, MOD
Nedbrydningsprod. Af TCE:	påvist		GC/MS/SIM/xylen AK86
Vinylchlorid	<0.20	µg/l	GC/MS/SIM/xylen AK86
1,1-Dichlorethylen	<0.25	µg/l	GC/MS/SIM/xylen AK86
trans-1,2-Dichlorethylen	<0.20	µg/l	GC/MS/SIM/xylen AK86
Cis-1,2-Dichlorethylen	0.79	µg/l	GC/MS/SIM/xylen AK86
1,1-Dichlorethan	<0.20	µg/l	GC/MS/SIM/xylen AK86
Tegnforklaring:	< Midre end	> større end	i.p. ikke påvist

Bemærkninger:
Resultater fremsendes ukommenterede
Sendt:		NIRAS

	MILANA - Miljølaboratoriet Fiolgade 13A, 3000 Helsingør Tlf. 49 21 13 31, fax 49 20 23 66

NIRAS Att.: Henirk Husum Sortemosevej 2 3450 Allerød


Analyserapport	:	9151/2
Udskrevet	:	13/06/2002
Udtagn.tidspunkt	:	30/05/2002 kl.
(til)	:	kl.
Modtaget på lab.	:	31/05/2002 kl.
Analyse påbeg.	:	31/05/2002
Udtaget af	:	NIRAS
Årsag	:
Kommune	:	Allerød

Vand

Rekvirent :	FA/Grundvandssektionen, Kongens Vænge 2, 3400 Hillerød
Prøvested:	Sag 99.394.01,
(5779)	Prins Valdemars Allé 14, 3450 Allerød
	Prøve mrk. B8

Prøve Nr.:	9151/02 Vand	Enhed	Analysemetode
Halogenerede kulbrinter	påvist		SM 17 udg, 6232B, MOD
Trichlorflourmethan(F11)	<0.3	µg/l	SM 17 udg, 6232B, MOD
Freon 113 (F113)	<0.20	µg/l	SM 17 udg, 6232B, MOD
Trichlormethan (Chloroform)	<0.040	µg/l	SM 17 udg, 6232B, MOD
1,1,1-trichlorethan	1.2	µg/l	SM 17 udg, 6232B, MOD
Tetrachlormethan	<0.04	µg/l	SM 17 udg, 6232B, MOD
Trichlorethylen	23	µg/l	SM 17 udg, 6232B, MOD
Tetrachlorethylen	1300	µg/l	SM 17 udg, 6232B, MOD
Nedbrydningsprod. Af TCE:	påvist		GC/MS/SIM/xylen AK86
Vinylchlorid	<0.20	µg/l	GC/MS/SIM/xylen AK86
1,1-Dichlorethylen	<0.25	µg/l	GC/MS/SIM/xylen AK86
trans-1,2-Dichlorethylen	<0.20	µg/l	GC/MS/SIM/xylen AK86
Cis-1,2-Dichlorethylen	32	µg/l	GC/MS/SIM/xylen AK86
1,2-Dichlorethan	0.40	µg/l	GC/MS/SIM/xylen AK86
1,1-Dichlorethan	<0.20	µg/l	GC/MS/SIM/xylen AK86
Tegnforklaring:	< Midre end	> større end	i.p. ikke påvist

Bemærkninger:

Følgende komponenters resultater er gennemsnittet af:

1,1,1-trichlorethan:	0.32 og 1.97 µg/l.
Trichlorethylen:	5.0 og 42 µg/l.
Tetrachlorethylen:	380 og 2300 µg/l.

Sendt til :

NIRAS

Bilag 2.11 Analyseresultater for kul fra GAC-enheder

Sagsnr. 200707-71-131

Analyserapport
Frederiksborg Amt
Poreluft

Deres sagsid.: Passiv Ventilation i Allerød

Rekvirent:	NIRAS A/S Henrik Husum / Anders G. Christensen Sortemosevej 3450 Allerød
Dato:	1. oktober 2001
Udført af:	MILJØ-KEMI, Danske Miljø Center A/S Smedeskovvej 38, DK-8464 Galten

MILJØ-KEMI, Dansk Miljø Center A/S har for NIRAS, Allerød foretaget kemiske analyser af materialeprøver i forbindelse med "Passiv Ventilation i Allerød".

Prøvemateriale

Laboratoriet har henholdsvis den 8. og den 23. august 2001 modtaget 9 og 1 materialeprøve til analyse af indhold af BTEX og TVOC.

Prøverne var ved modtagelsen mærket:

	1-7
	9-10
	Nygade 37, Faxe, A

2 = PV4
3 = PV5
6 = PV2

Analyserne er udført i perioden 12. – 27. September 2001.

Analysemetoder

MK-2404mod.

Chokerende organiske opløsningsmidler og TVOC i kulprøver.

Princip:

Hele kulprøven desorberes med dimethylformamid og analyseres ved gaschromatografi ved elektron capture detektor (GC/ECD) eller flammeionisations detektor (GC/FID). Der laves standarder på referenceprøve af kullene.

Referencer:

AMI L1 (mod.)
ISO/FDIS 16200-1
MDHS 1-54
NIOSH 1403
VDI 3482

Analyseusikkerhed:

10% (RSD) dog mindst 0,5 – 50 µg absolut.

Detektionsgrænse

1-100 µg.

Resultater

Enhed: mg/kg Prøve- mærkning	Parameter
Enhed: mg/kg Prøve- mærkning	Chloro- form	1,1,1- Trichlor- ethan	Tri- chlor- ethylen	Tetra- chlor- ethylen	cis-1.2- Dichlor- ethylen	TVOC (1)	Prøve- mængde i gram.
1	0,86	1600	11000	480	4,6	4600	99,85
2 PV4	0,12	180	2200	14000	17	3600	120,23
3 PV5	0,29	28	490	78000	58	15000	128,23
4	0,19	12	310	19000	46	3700	162,73
5	0,83	1300	8100	500	5,5	3400	142,95
6 PV2	0,15	14	180	17000	20	3200	129,09
7	0,44	23	190	10000	99	2400	110,5
9	0,35	14	300	17000	90	3700	119,23
10	0,87	1400	8800	430	6,6	3500	132,21
Nygade 37, Faxe, A	0,40	0,32	390	19000	150	3900	130,84

(1) Total Volatile Organic Compounds. Beregnet som toluen.

Prøveresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

· Member of Eurofins Scientific ·

NIRAS Rådgivende Ingeniører og
Planlæggere A/S
Henrik Husum
Sortemosevej 2
3450 Allerød

Eurofins Danmark A/S
Smedeskovvej 38
DK-8464 Galten

Telefon 70 22 42 66
Telefax 70 22 42 55
eurofins@eurofins.dk
www.eurofins.dk

Analyserapport - Poreluft

Prøvemateriale

Dato
29. juli 2002

Deres ref.
-

Vores ref.
204294-71-184
NHA/-

Sagsidentifikation	Analyse af GAC luftrensefiltre
Prøvemodtagelse	4. juli 2002
Antal / Prøvetype	6 stk 500 ml redcap flasker, heraf en reference til standarder
Analyseperiode	23. - 26. juli

Anvendte metoder (yderligere specifikation kan findes på Eurofins Danmark A/S hjemmeside www.eurofins.dk)

Parameter	Chlorerede opløsningsmidler og TVOC
Princip	Hele kulprøven i udvejet 500 ml red-cap flaske ekstraheres med N,N-dimethylformamid og analyseres gaschromatografisk med flammeionisations- og electron capture detektor (GC/FID/ECD). Der fremstilles standarder på referenceprøven.
Detektionsgrænse	1-100 µg
Analyseusikkerhed (1)	10% (RSD)

(1) Dog mindst halvdelen af detektionsgrænsen absolut.

Eurofins Danmark A/S

Sagsnr. 204294-71-184

Analyseresultater

Kulprøver

Enhed: mg/kg Parameter	Prøvemærkning
Enhed: mg/kg Parameter	PV4	PV5	PV11	PV15	Kulfilter til samlet afkast
Prøvemængde:	88,52 gram	130,11 gram	98,70 gram	92,38 gram	98,16 gram
Chloroform	0,42	0,90	< 0,3	< 0,3	0,56
1,1,1-Trichorethan	670	110	0,29	< 0,1	0,58
Trichlorethylen	2500	1200	28	840	1100
Tetrachlorethylen	3200	22000	1100	1200	18000
cis-1,2-Dichlorethylen	160	840	< 1	820	430
TVOC (1)	2800	6100	830	1900	5400

(1) Sum af komponenter beregnet som toluen
< Betyder mindre end den angivne detektionsgrænse.

Prøveresultaterne gælder udelukkende for de(n) undersøgte prøve(r).

Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.
