Bilag 3: Amtsvej 2-4, Allerød, Miljøstyrelsen

Passiv ventilation til fjernelse af PCE fra den umættede zone - Bilagsrapport

Bilag 3: Amtsvej 2-4, Allerød

3.1	Situationsplan
3.2	Boreprofiler og vandmætning
3.3	Tidsserie for atmosfæretryk og differenstryk
3.4	Tidsserie for atmosfæretryk og luftflow
3.5	Tidsserie for temperatur i målebrønd PV11
3.6	Luftflow ud af boringer
3.7	Koncentrationsmålinger i de enkelte filtre
3.8	Ændringer i poreluftforureningens horisontale udbredelse
3.9	Massefjernelsesrater og akkumuleret fjernet PCE-mængde
3.10	Analyseresultater for vandprøver
3.11	Analyseresultater for kul fra GAC-enheder

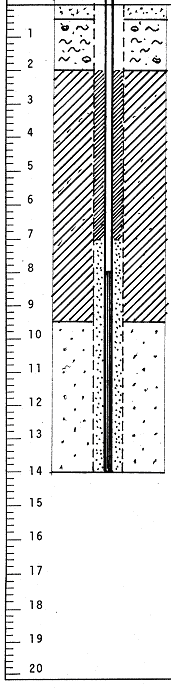

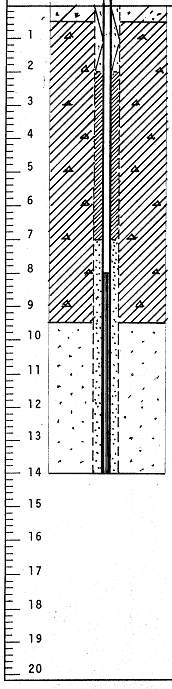

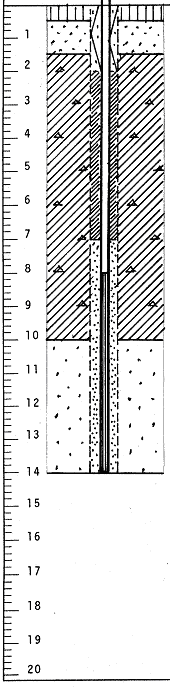

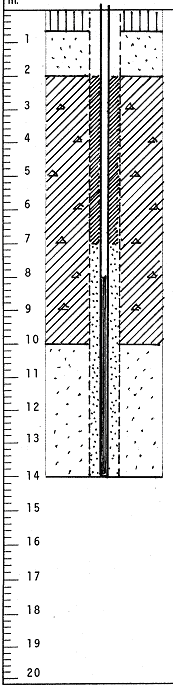

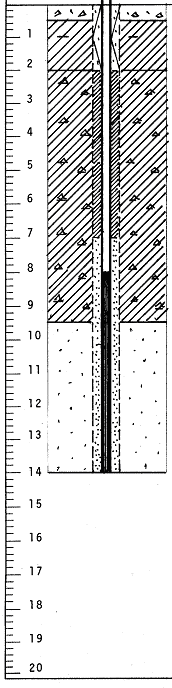

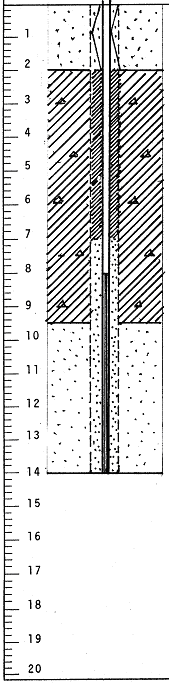

Bilag 3.2: Boreprofiler og vandmætning

138-99

DGU nr. 193.1900

Borejournal

Allerød, Frederiksborg Amt. Boring nr.PV10 beliggende Amtsvej 2-4, Allerød.

Terrænkvote ca. 40 m.

UTM-koordinater

x
y

710079
6196851

Jordlag fra 0 m.

til	0,5 m	muldjord
-	2 -	brunt groft grus
-	10 -	blå moræneler med sten
-	14 -	gult sand

Boremetode:

280/147 mm hulsneglsborearbejde

Boringens udbygning:

til	8 m 63 mm PEH forerør med 0-ringstætning
-	12 m 63 mm PEH filter med 0,5 mm slids og sten nr.3
-	14 m 63 mm PEH filter med strømpe og sten nr.3

Betonitforsegling:

fra 2 m.u.t. til 7 m.u.t. type "TS".

138-99

DGU nr. 193.1901

Borejournal

Allerød, Frederiksborg Amt. Boring nr.PV11 beliggende Amtsvej 2-4, Allerød.

Terrænkvote ca. 40 m.

UTM-koordinater

x
y

710096
6196859

Jordlag fra 0 m.

til	2 m	grus
-	9,5 -	blå sandet moræneler med enkeltsten
-	14 -	gråt sand

Boremetode:

280/147 mm hulsneglsborearbejde

Boringens udbygning:

til	8 m 63 mm PEH forerør med 0-ringstætning
-	10 m 63 mm Peh filter med 0,5 mm slids og sten nr.3
-	14 m 63 mm PEH filter med strømpe og sten nr.3

Betonitforsegling:

fra 2 m.u.t. til 7 m.u.t. type "TS".

138-99

DGU nr. 193.1902

Borejournal

Allerød, Frederiksborg Amt. Boring nr.PV12 beliggende Amtsvej 2-4, Allerød.

Terrænkvote ca. 40 m.

UTM-koordinater

x
y

710088
6196843

Jordlag fra 0 m.

til	0,5 m	muldjord
-	1,5 -	grus
-	10 -	blå moræneler med sten
-	14 -	gråt sand

Boremetode:

280/147 mm hulsneglsborearbejde

Boringens udbygning:

til	8 m 63 mm PEH forerør med 0-ringstætning
-	10 m 63 mm PEH filter med 0,5 mm slids og sten nr.3
-	14 m 63 mm PEH filter med strømpe og sten nr.3

Betonitforsegling:

fra 2 m.u.t. til 7 m.u.t. type "TS".

138-99

DGU nr. 193.1904

Borejournal

Allerød, Frederiksborg Amt. Boring nr.PV13 beliggende Amtsvej 2-4, Allerød.

Terrænkvote ca. 40 m.

UTM-koordinater

x
y

710101
6196855

Jordlag fra 0 m.

til	0,5 m	grus
-	2 -	sort ral og mosejord
-	9,5 -	blå sandet moræneler
-	14 -	gråt sand

Boremetode:

280/147 mm hulsneglsborearbejde

Boringens udbygning:

til	8 m 63 mm PEH forerør med 0-ringstætning
-	14 m 63 mm PEH filter med strømpe og sten nr.3

Betonitforsegling:

fra 2 m.u.t. til 7 m.u.t. type "TS".

138-99

DGU nr. 193.1905

Borejournal

Allerød, Frederiksborg Amt. Boring nr.PV14 beliggende Amtsvej 2-4, Allerød.

Terrænkvote ca. 40 m.

UTM-koordinater

x
y

710095
6196830

Jordlag fra 0 m.

til	0,5 m	stabil grus
-	2 -	brunt ler
-	9,5 -	blå moræneler med sten
-	14 -	grå/gult sand

Boremetode:

280/147 mm hulsneglsborearbejde

Boringens udbygning:

til	8 m 63 mm PEH forerør med 0-ringstætning
-	14 m 63 mm PEH filter med strømpe og sten nr.3

Betonitforsegling:

fra 2 m.u.t. til 7 m.u.t. type "TS".

138-99

DGU nr. 193.1903

Borejournal

Allerød, Frederiksborg Amt. Boring nr.PV15 beliggende Amtsvej 2-4, Allerød.

Terrænkvote ca. 40 m.

UTM-koordinater

x
y

710106
6196846

Jordlag fra 0 m.

til	0,5 m	muldjord
-	9,5 -	blå moræneler m enkelte sten
-	14 -	grå/gult sand

Boremetode:

280/147 mm hulsneglsborearbejde

Boringens udbygning:

til	8 m 63 mm PEH forerør med 0-ringstætning
-	14 m 63 mm PEH filter med strømpe og sten nr.3

Betonitforsegling:

fra 2 m.u.t. til 7 m.u.t. type "TS".

Gl. Amtsvej, Allerød
Omregning af vandindhold i vægt% til volumen%, idet porøsiteten skønnes

massefylde vand :	1.00 kg/dm³
Massefylde matrice :	2.65 kg/dm³

Kategori	prøve nr PV11	dybde	porø- sitet	Vandindhold		Mætning
Kategori	prøve nr PV11	dybde	porø- sitet	Vægt- procent	Volumen- procent	Mætning
Fyld, sand		1.0	0.35	4.6	8.3	0.24
moræ- neler		2.0	0.35	15.9	32.6	0.93
moræ- neler		3.0	0.35	14.3	28.7	0.82
moræ- neler		4.0	0.28	12.1	26.3	0.94
moræ- neler		5.0	0.28	11.8	25.5	0.91
moræ- neler		6.0	0.28	11.8	25.5	0.91
moræ- neler		7.0	0.28	11.3	24.3	0.87
moræ- neler		8.0	0.28	10.8	23.1	0.83
moræ- neler		9.0	0.28	10.8	23.1	0.83
sand		10.0	0.4	5.1	8.5	0.21
sand		11.0	0.4	18.7	36.6	0.91
sand		12.0	0.4	14.4	26.7	0.67
sand		13.0	0.4	18.7	36.6	0.91
sand		14.0	0.4	16.2	30.7	0.77

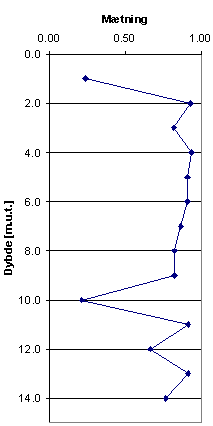

Vandmætning

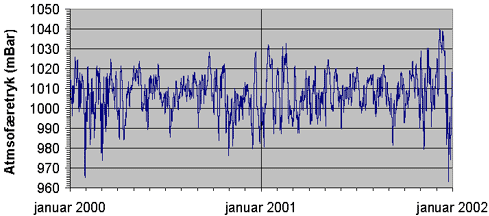

Bilag 3.3: Tidsserie for atmosfæretryk og differenstryk

Gl. Atmsvej 2-4
Atmosfæretryk

Gl. Amtsvej 2-4

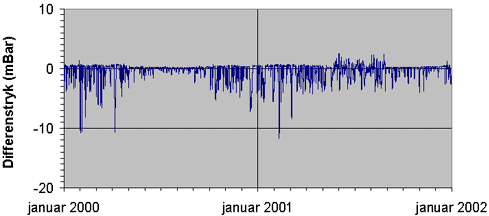

Differenstryk i PV11

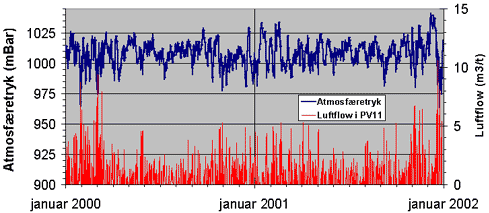

Bilag 3.4: Tidsserie for atmosfæretryk og luftflow i PV11

Gl. Amtsvej 2-4
Atmosfæretryk og flow i PV11

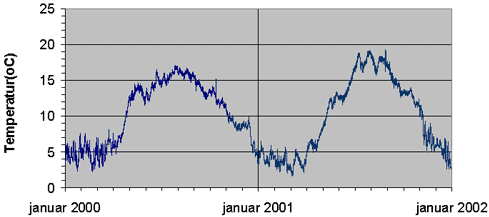

Bilag 3.5: Tidsserie for temperatur i målebrønd PV11

Gl. Amtsvej 2-4
Temperatur i brønden ved PV11

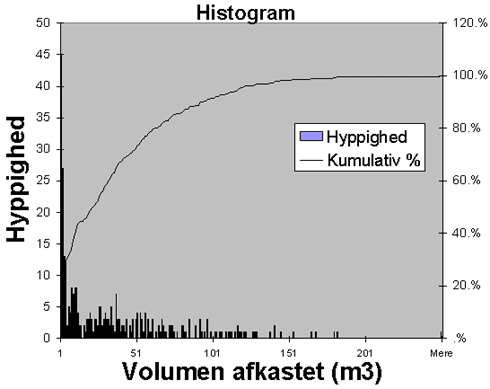

Bilag 3.6 Luftflow ud af boringer

	Nr periode (#)	Måned (1-12)	Kvartal (1-4)	Længde PV11 (timer)	Mængde PV11 (m3)	Q-snit PV11 (m3/t)	Q-max PV11 (m3/t)
Kolon- ne1
Middel- værdi	165	6.462006	2.50152	25.1307	35.05511	1.074444	1.96522
Stan- dard- fejl	5.244044	0.190101	0.062256	1.189007	2.23766	0.050192	0.097656
Median	165	7	3	20	22.24687	0.81771	1.467953
Stan- dard- afvi- gelse	95.11835	3.448124	1.129225	21.56664	40.58748	0.910397	1.771327
Stik- prøve- varians	9047.5	11.88956	1.27515	465.1201	1647.343	0.828822	3.137599
Kur- tosis	-1.2	-1.234493	-1.384275	1.680256	3.164321	4.360627	3.025521
Skæv- hed	-3.54E-17	0.015293	-0.003796	1.279087	1.635194	1.704095	1.550167
Om- råde	328	11	3	110	249.1264	5.998151	10.45582
Mini- mum	1	1	1	2	0.217344	0.108672	0.110572
Maksi- mum	329	12	4	112	249.3438	6.106823	10.56639
Sum	54285	2126	823	8268	11533.13	353.4921	646.5575
Antal	329	329	329	329	329	329	329

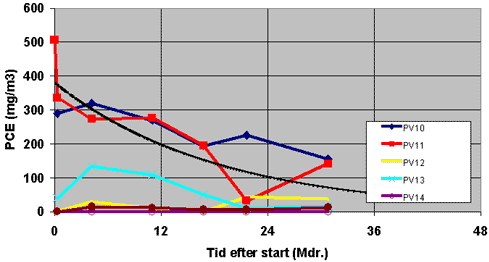

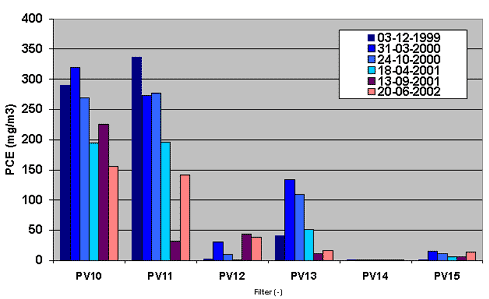

Bilag 3.7: Koncentrationsmålinger i de enkelte filtre

Gl Amtsvej 2-4 -Allerød
Poreluftkoncentrationer

Mdr efter start	Slut	Boring	Max PCE	Max TCE	Max TCA	Max H₂0	CO₂	PID
			mg/m³	mg/m³	mg/m³	g/m³	vol%	ppm
0	24-11-1999	PV11	507	169	56	13.4
0.3	03-12-1999	PV10	290	113	28	7		41
0.3	03-12-1999	PV11	336	168	46	7		37
0.3	03-12-1999	PV12	2	61	15	7.2		6
0.3	03-12-1999	PV13	41	91	24	7.4		10
0.3	03-12-1999	PV14	1	132	34	13.9		1.6
0.3	03-12-1999	PV15	1	23	5	12.3		2.1
4.2	31-03-2000	PV10	320	18	1	8.9	2.9
4.2	31-03-2000	PV11	273	13	9	8.5
4.2	31-03-2000	PV12	31	4	1	11.1	3
4.2	31-03-2000	PV13	134	0	2	9.3	3.9
4.2	31-03-2000	PV14	1	2	2	15	3.5
4.2	31-03-2000	PV15	15	0.5	0.2	15.3	2.6
11.0	24-10-2000	PV10	269	20	8	12.4	2.9
11.0	24-10-2000	PV11	277	16	11	10.3	4
11.0	24-10-2000	PV12	10	12	9	14	3.2
11.0	24-10-2000	PV13	109	7	12	10.4	4.1
11.0	24-10-2000	PV14	1	2	2	10.6	1.4
11.0	24-10-2000	PV15	12	7	6	15.4	1.9
16.7	18-04-2001	PV10	195	25	0	7.2	3.3	26
16.7	18-04-2001	PV11	196	15	0	8.6	3.8	25.5
16.7	18-04-2001	PV12	1	13	0	7	3.2	0
16.7	18-04-2001	PV13	51	9	0	8.1	3.9	6.4
16.7	18-04-2001	PV14	1	8	0	7.3	3.4	0
16.7	18-04-2001	PV15	6.5	6	0	7.6	2.3	0
21.6	13-09-2001	PV10	226	22	1		2.9
21.6	13-09-2001	PV11	32	6.5	2.5		0.4
21.6	13-09-2001	PV12	44	9.1	1		0.9
21.6	13-09-2001	PV13	11	1.8	1		0.2
21.6	13-09-2001	PV14	1	6.5	1		2.1
21.6	13-09-2001	PV15	6.4	9.5	1		2.5
30.8	20-06-2002	PV10	156	13	1		0.6
30.8	20-06-2002	PV11	142	6.4	1		1
30.8	20-06-2002	PV12	38.3	11.7	1		1.8
30.8	20-06-2002	PV13	17	3.6	1		0.9
30.8	20-06-2002	PV14	1	7	1		1
30.8	20-06-2002	PV15	13.6	13.6	6		2.7

Passiv Ventilation - Amtsvej 2-4
(v. Q8 Tanken)

Passiv Ventilation - Amtsvej 2-4 (v. Q8 Tanken)

Bilag 3.8: Ændringer i poreluftforureningens horisontale udbredelse

Se her!

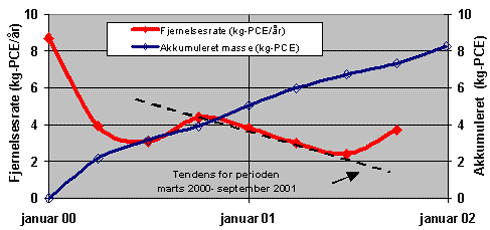

Bilag 3.9: Massefjernelsesrater og akkumuleret PCE-mængde fjernet

Gl. Amtsvej 2-4 - Allerød
Massefjernelsesrater

Måned År	År-Kvartal	Akkumuleret masse (kg-PCE)	Fjernelsesrate (kg-PCE/år)
01-01-00	0	0
31-03-00	2000-1	2.177774164	8.711096656
01-07-00	2000-2	3.15953019	3.927024104
01-10-00	2000-3	3.93037846	3.083393081
01-01-01	2000-4	5.026853348	4.385899551
30-03-01	2001-1	5.983461755	3.826433628
29-06-01	2001-2	6.732528411	2.996266622
29-09-01	2001-3	7.333132177	2.402415064
29-12-01	2001-4	8.262537076	3.717619599

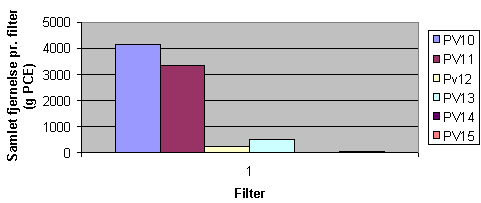

Samlet fjernelse fordelt på de enkelte filtre

Bilag 3.10: Analyseresultater for vandprøver

Miljø- og Levnedsmiddelkontrollen
Fiolgade 13A, 3000 Helsingør
Tlf. 49 21 13 31, fax 49 20 23 66

NIRAS
Att.: Anders G. Christensen
Sortemosevej 2
3450 Allerød

Analyserapport		31/0
Udskrevet	:	13/01/2000
Udtagn.tidspunkt	:	04/01/2000 kl.
(til)	:	kl.
Modtaget på Lab.	:	04/01/2000 kl.
Analyse påbeg.	:
Udtaget af	:	NIRAS
Årsag	:
Kommune	:	Allerød

Vand

Rekvirent :	Frederiksborg Amt, Kongens Vænge 2, 3400 Hillerød
Prøvested:	Sag 99.394.01, Depot nr.: 201-25
(5428)	Amtsvej 2-4, 3450 Allerød
	Prøve mrk. GP 25-2

Prøve Nr.:	31/00 Vand	Enhed	Analysemetode
Halogenerede kulbrinter	påvist		SM 17 udg, 6232B, MOD
Trichlorflourmethan(F11)	<0.30	�g/l	SM 17 udg, 6232B, MOD
Freon 113 (F113)	<0.20	�g/l	SM 17 udg, 6232B, MOD
Trichlormethan (Chloroform)	<0.040	�g/l	SM 17 udg, 6232B, MOD
1,1,1-trichlorethan	<0.040	�g/l	SM 17 udg, 6232B, MOD
Tetrachlormethan	<0.040	�g/l	SM 17 udg, 6232B, MOD
Trichlorethylen	0.36	�g/l	SM 17 udg, 6232B, MOD
Tetrachlorethylen	5.3	�g/l	SM 17 udg, 6232B, MOD
Nedbrydningsprod. af TCE:	påvist		GC/MS/SIM/xylen AK86
Vinylchlorid	<0.20	�g/l	GC/MS/SIM/xylen AK86
1,1-Dichlorethylen	<0.25	�g/l	GC/MS/SIM/xylen AK86
trans-1,2-Dichlorethylen	0.36	�g/l	GC/MS/SIM/xylen AK86
Cis-1,2-Dichlorethylen	3.7	�g/l	GC/MS/SIM/xylen AK86
1,1-Dichlorethan	<0.20	�g/l	GC/MS/SIM/xylen AK86
Tegnforklaring:	< Midre end	> større end	i.p. ikke påvist

Bemærkninger:
Resultater fremsendes ukommenterede

Sendt til:		NIRAS

MILANA - Miljølaboratoriet
Fiolgade 13A, 3000 Helsingør
Tlf. 49 21 13 31, fax 49 20 23 66

Kopi af original rapport til:

NIRAS
Att.: Henrik Husum
Sortemosevej 2
3450 Allerød


Analyserapport		5139/1
Udskrevet	:	16/05/2001
Udtagn.tidspunkt	:	03/05/2001 kl.
(til)	:	kl.
Modtaget på lab.	:	03/05/2001 kl.
Analyse påbeg.	:	03/05/2001
Udtaget af	:	NIRAS
Årsag	:
Kommune	:	Allerød

Vand

Rekvirent :	FA/Grundvandssektionen, Kongens Vænge 2, 3400 Hillerød
Prøvested:	Sag 99.394.01, Depot nr.: 201-25
(5779)	3450 Allerød Amtsvej 2-4
	Prøve mrk. GP 25-2

Prøve Nr.:		5139/01 Vand	Enhed	Analysemetode
Halogenerede kulbrinter		påvist		SM 17 udg, 6232B, MOD
Trichlorflourmethan(F11)		<0.3	�g/l	SM 17 udg, 6232B, MOD
Freon 113 (F113)	#	<0.20	�g/l	SM 17 udg, 6232B, MOD
Trichlormethan (Chloroform)		<0.040	�g/l	SM 17 udg, 6232B, MOD
1,1,1-trichlorethan		<0.040	�g/l	SM 17 udg, 6232B, MOD
Tetrachlormethan		<0.040	�g/l	SM 17 udg, 6232B, MOD
Trichlorethylen		1.0	�g/l	SM 17 udg, 6232B, MOD
Tetrachlorethylen		22	�g/l	SM 17 udg, 6232B, MOD
Nedbrydningsprod. af TCE:	#	påvist		GC/MS/SIM/xylen AK86
Vinylchlorid	#	<0.20	�g/l	GC/MS/SIM/xylen AK86
1,1-Dichlorethylen	#	<0.25	�g/l	GC/MS/SIM/xylen AK86
trans-1,2-Dichlorethylen	#	0.40	�g/l	GC/MS/SIM/xylen AK86
Cis-1,2-Dichlorethylen	#	7.8	�g/l	GC/MS/SIM/xylen AK86
1,1-Dichlorethan	#	<0.20	�g/l	GC/MS/SIM/xylen AK86
Tegnforklaring:	# ikke akkre- diteret	< Midre end	> større end	i.p. ikke påvist

Bemærkninger:
Resultater fremsendes ukommenterede

Sendt til:		NIRAS
Laboratoriet er akkrediteret af DANAK. Resultaterne gælder kun for den modtagne / udtagne prøve. Analyserapporten må kun gengives i sin helhed med mindre skriftlig godkendelse foreligger. Oplysninger om måkeusikkerhed kan rekvireres.

MILANA - Miljølaboratoriet
Fiolgade 13A, 3000 Helsingør
Tlf. 49 21 13 31, fax 49 20 23 66

NIRAS
Att.: Henrik Husum
Sortemosevej 2
3450 Allerød

Analyserapport		15132/0
Udskrevet	:	30/11/2000
Udtagn.tidspunkt	:	10/11/2000 kl.
(til)	:	kl.
Modtaget på lab.	:	10/11/2000 kl.
Analyse påbeg.	:	13/11/2000
Udtaget af	:	NIRAS
Årsag	:
Kommune	:	Allerød

Vand

Rekvirent :	FA/Grundvandssektionen, Kongens Vænge 2, 3400 Hillerød
Prøvested:	Sag 99.394.01,
(5779)	3450 Allerød Amtsvej 2-4
	Prøve mrk. GP 25-2

Prøve Nr.:	15132/00 Vand	Enhed	Analysemetode
Halogenerede kulbrinter	påvist		SM 17 udg, 6232B, MOD
Trichlorflourmethan(F11)	<0.3	�g/l	SM 17 udg, 6232B, MOD
Freon 113 (F113)	<0.20	�g/l	SM 17 udg, 6232B, MOD
Trichlormethan (Chloroform)	<0.040	�g/l	SM 17 udg, 6232B, MOD
1,1,1-trichlorethan	<0.040	�g/l	SM 17 udg, 6232B, MOD
Tetrachlormethan	<0.040	�g/l	SM 17 udg, 6232B, MOD
Trichlorethylen	1.3	�g/l	SM 17 udg, 6232B, MOD
Tetrachlorethylen	43	�g/l	SM 17 udg, 6232B, MOD
Nedbrydningsprod. af TCE:	påvist		GC/MS/SIM/xylen AK86
Vinylchlorid	<0.20	�g/l	GC/MS/SIM/xylen AK86
1,1-Dichlorethylen	<0.25	�g/l	GC/MS/SIM/xylen AK86
trans-1,2-Dichlorethylen	0.27	�g/l	GC/MS/SIM/xylen AK86
Cis-1,2-Dichlorethylen	5.4	�g/l	GC/MS/SIM/xylen AK86
1,1-Dichlorethan	<0.20	�g/l	GC/MS/SIM/xylen AK86
Tegnforklaring:	< Midre end	> større end	i.p. ikke påvist

Bemærkninger:
Resultater fremsendes ukommenterede

Sendt til:		NIRAS

MILANA - Miljølaboratoriet
Fiolgade 13A, 3000 Helsingør
Tlf. 49 21 13 31, fax 49 20 23 66

NIRAS
Att.: Henrik Husum
Sortemosevej 2
3450 Allerød

Analyserapport		9150/2
Udskrevet	:	13/06/2002
Udtagn.tidspunkt	:	30/05/2002 kl.
(til)	:	kl.
Modtaget på lab.	:	31/05/2002 kl.
Analyse påbeg.	:	31/05/2002
Udtaget af	:	NIRAS
Årsag	:
Kommune	:	Allerød

Vand

Rekvirent :	FA/Grundvandssektionen, Kongens Vænge 2, 3400 Hillerød
Prøvested:	Sag 99.394.01,
(5779)	3450 Allerød Amtsvej 2-4
	Prøve mrk. GP 25-2

Prøve Nr.:	9150/02 Vand	Enhed	Analysemetode
Halogenerede kulbrinter	påvist		SM 17 udg, 6232B, MOD
Trichlorflourmethan(F11)	<0.3	�g/l	SM 17 udg, 6232B, MOD
Freon 113 (F113)	<0.20	�g/l	SM 17 udg, 6232B, MOD
Trichlormethan (Chloroform)	<0.040	�g/l	SM 17 udg, 6232B, MOD
1,1,1-trichlorethan	<0.040	�g/l	SM 17 udg, 6232B, MOD
Tetrachlormethan	<0.040	�g/l	SM 17 udg, 6232B, MOD
Trichlorethylen	4.3	�g/l	SM 17 udg, 6232B, MOD
Tetrachlorethylen	270	�g/l	SM 17 udg, 6232B, MOD
Tegnforklaring:	< Midre end	> større end	i.p. ikke påvist

Bemærkninger:
Resultater fremsendes ukommenterede

Sendt til:		NIRAS

Bilag 3.11: Analyseresultater for kul fra GAC-enheder

Sagsnr. 200707-71-131

Analyserapport
Frederiksborg Amt
Poreluft
Deres sagsid.: Passiv Ventilation i Allerød

Rekvirent:	NIRAS A/S Henrik Husum / Anders G. Christensen Sortemosevej 3450 Allerød
Dato:	1. oktober 2001
Udført af:	MILJØ-KEMI, Danske Miljø Center A/S Smedeskovvej 38, DK-8464 Galten

Miljø-kemi, Dansk Miljø Center A/S har for NIRAS, Allerød foretaget kemiske analyser af materialeprøver i forbindelse med "Passiv Ventilation i Allerød".

Prøvemateriale

Laboratoriet har henholdsvis den 8. og den 23. august 2001 modtaget 9 og 1 materialeprøve til analyse for indhold af BTEX og TVOC.

Prøverne var ved modtagelsen mærket:

1-7

4 = PV10

9-10

7 = PV13

Nygade 37, Faxe, A

9 = PV11

Analysere er udført i perioden 12. - 27. september 2001.

Analysemetoder

MK-2404mod.

Chlorerede organiske opløsningsmidler og TVOC i kulprøver.

Princip:

Hele kulprøven desorberes med dimethylformamid og analyseres ved gaschromatografi med elektron capture detektor (GC/ECD) eller flammeionisations detektor (GC/FID). Der laves standarder på referenceprøve af kullene.

Referencer:

AMI L1 (mod.)
ISO/FDIS 16200-1
MDHS 1-54
NIOSH 1403
VDI 3482

Analyseusikkerhed:

10% (RSD) dog mindst 0,5 - 50 �g absolut.

Detektionsgrænse:

1-100 �g.

Resultater

Enhed: mg/kg

Prøvemærkning

Parameter

Chloro- form

1,1,1 Trichlor- ethan

Tri- chlor- ethylen

Tetra- chlor- ethylen

cis-1,2- Dichlor- ethylen

TVOC (1)

Prøve- mængde i gram.

0,86

0,12

0,29

1600

180

11000

2200

490

480

14000

78000

4,6

4600

3600

15000

99,85

120,23

128,23

4 PV10

0,19

0,83

0,15

1300

310

8100

180

19000

500

17000

5,5

3700

3400

3200

162,73

142,95

129,09

7 PV13

9 PV11

0,44

0,35

0,87

1400

190

300

8800

10000

17000

430

6,6

2400

3700

3500

110,5

119,23

132,21

Nygade 37, Faxe, A

0,40

0,32

390

19000

150

3900

130,84

(1) Total Volatile Organic Compounds. Beregnet som toluen.

Prøvningsresultaterne gælder udelukkende for de(n) undersøgte prøve(r).
Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.

� Member of Eurofins Scientific �

NIRAS Rådgivende Ingeniører og
Planlæggere A/S
Henrik Husum
Sortemosevej 2
3450 Allerød

Eurofins Danmark A/S
Smedeskovvej 38
DK-8464 Galten

Telefon 70 22 42 66
Telefax 70 22 42 55
eurofins@eurofins.dk
www.eurofins.dk

Analyserapport - Poreluft
Prøvemateriale

Dato
29. juli 2002

Deres ref.
-

Vores ref.
204294-71-184
NHA/-

Sagsidentifikation	Analyse af GAC luftrensefiltre
Prøvemodtagelse	4. juli 2002
Antal / Prøvetype	6 stk 500 ml redcap flasker, heraf en reference til standarder
Analyseperiode	23. - 26. juli

Anvendte metoder (yderligere specifikation kan findes på Eurofins Danmark A/S hjemmeside www.eurofins.dk)

Parameter	Chlorerede opløsningsmidler og TVOC
Princip	Hele kulprøven i udvejet 500 ml red-cap flaske ekstraheres med N,N-dimethylformamid og analyseres gaschromatografisk med flammeionisations- og electron capture detektor (GC/FID/ECD). Der fremstilles standarder på referenceprøven.
Detektionsgrænse	1-100 �g
Analyseusikkerhed (1)	10% (RSD)

1 Dog mindst halvdelen af detektionsgrænsen absolut.

Eurofins Danmark A/S

Sagsnr. 204294-71-184

Analyseresultater
Kulprøver

Enhed: mg/kg Parameter	Prøvemærkning
Enhed: mg/kg Parameter	PV4	PV5	PV11	PV15	Kulfilter til samlet afkast
Prøvemængde:	88,52 gram	130,11 gram	98,70 gram	92,38 gram	98,16 gram
Chloroform	0,42	0,90	< 0,3	< 0,3	0,56
1,1,1-Trichorethan	670	110	0,29	< 0,1	0,58
Trichlorethylen	2500	1200	28	840	1100
Tetrachlorethylen	3200	22000	1100	1200	18000
cis-1,2-Dichlorethylen	160	840	< 1	820	430
TVOC (1)	2800	6100	830	1900	5400

(1) Sum af komponenter beregnet som toluen
< Betyder mindre end den angivne detektionsgrænse.

Prøveresultaterne gælder udelukkende for de(n) undersøgte prøve(r).
Rapporten må ikke gengives, undtagen i sin helhed, uden prøvningslaboratoriets skriftlige godkendelse.
