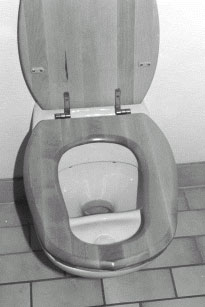

Økologisk håndtering af spildevand typeprøvning af komponenter og materiel til rationel opbygning af systemer 4 Vandklosetter4.1 Traditionelle vandklosetterEt traditionelt vandskyllet kloset et wc er for de fleste typers vedkommende indrettet, så det skylles fra en cisterne. Der står altid vand i et wc, idet udløbet er indrettet, så det danner et lugtlukke (vandlås), der beskytter mod lugt fra kloakken. Figur 4.1 Ældre wcer har en skyllevandsmængde på 9 liter, mens nyere wcer skyller med 6 liter. Der findes wcer med dobbelt skyl. De er indrettet således, at man via skylleknappen på cisternen kan vælge mellem et normalt (6 liter) og et lille (3 liter) skyl. Traditionelle wcer findes med skyllevandsmængde helt ned til 3 liter. Alle traditionelt indrettede wcer er underkastet krav om godkendelse fra By- og Boligministeriet (VA-godkendelse). 4.2 Urinsorterende vandklosetterKlosetskålen ved urinsorterende vandklosetter har to adskilte skåle, et til urin og et til fækalier. Nogle typer urinsorterende klosetter har separat skyllesystem til hver skål, mens andre typer har fælles skyllesystem til begge skåle. De fleste urinsorterende klosetter forudsætter, at man sidder på klosetstolen ved toiletbesøg, men der findes typer, hvor det ikke er nødvendigt. Fækalierne bortledes ved et skyl på 2-6 liter til separat afløbsledning. Afledningen sker via en traditionel vandlås. Urinen bortledes ved et skyl på 0,1-0,2 liter afhængigt af skyllesystemet gennem et fast rør eller en slange, der er bøjet og fastholdt i facon, så den danner et lugtlukke med væske. Urinen ledes derefter til en separat afløbsledning. Klosetterne findes både med forudbestemt volumenudskylning og med manuel udskylning, hvor skyllet varer så længe, man manuelt aktiverer skylleanordningen. Urinsorterende klosetter er principielt også omfattet af kravet til VA-godkendelse, men der findes p.t. ingen prøvnings- og godkendelsesbetingelser. Figur 4.2 4.3 Godkendelse af vandklosetterAlle traditionelle wcer med en skyllevandsmængde på 6 liter eller mere VA-godkendes efter prøvnings- og godkendelsesbetingelser udarbejdet i 1977. De overordnede krav til vandklosetters funktion er gengivet i det følgende: Funktion Vandklosetter skal være udformet således, at en enkelt skylning kan skylle skålen og vandlåsen ren uden generende støj og uden vandsprøjt ud over klosetskålens rand, og således at vandlukkehøjden i vandlåsen efter endt skylning er mindst 50 mm. Skylningen skal endvidere være tilstrækkelig til at føre skålens indhold ind i afløbsledningen, uden at fækalier aflejres eller sætter sig fast, men uden at den nødvendige skyllevandstrøm giver anledning til unødvendig store trykvariationer i afløbsinstallationen. Udførelse Vandklosetter skal være konstrueret og udført med en sådan bestandighed overfor normalt forekommende påvirkninger af mekanisk, kemisk og termisk art, at en tilfredsstillende funktion og hygiejne kan påregnes i et rimeligt udskiftningsinterval. Klosettets overflader skal på alle tilgængelige steder og i vandlåsens indre være glatte og bestandige over for påvirkninger af spildevand og almindeligt anvendte rengøringsmidler. Klosetskåle af sanitetsporcelæn skal være glaseret på alle synlige steder. Klosetter skal være udført således, at opstilling og evt. samling kan udføres uden brug af specialværktøj og således, at der ved opstilling på gulv eller ophængning på væg kan etableres en sikker og stabil forbindelse. For klosetter, der fastgøres til gulv ved hjælp af skruer, anses, at en sikker og stabil opstilling kan etableres med mindst 3 skruer, når klosettet er udført med en kredsrund støtteflade, og der ved skruehullerne er en "godstykkelse" på mindst 9 mm. Klosetskålens udløbstud skal have en udvendig diameter i overensstemmelse med EN 997 på 102 ± 5 mm og en cylindrisk længde på min. 40 mm. Klosetskålen skal over det normale vandspejl mindst kunne rumme den maksimale skyllevandsmængde. Klosetskålen kan være sammenbygget med en anden installationsgenstand (fx en cisterne) og godkendes da sammen med denne. Godkendelsen gives dog normalt kun, når den pågældende installationsgenstand tillige er godkendt efter de for installationsgenstanden gældende godkendelses- og prøvningsbetingelser. I forbindelse med godkendelse af vandklosetter gennemføres følgende prøvninger:
4.4 Prøvning for wcer med skyllevandsmængde mindre end 6 literI det følgende findes et oplæg til prøvnings- og godkendelsesbetingelser, som kan anvendes på vandklosetter, der skyller med mindre end 6 liter og på fækaliedelen i urinsorterende vandklosetter. Tre forskellige klosetyper er prøvet efter oplægget til prøvnings- og godkendelsesbetingelserne

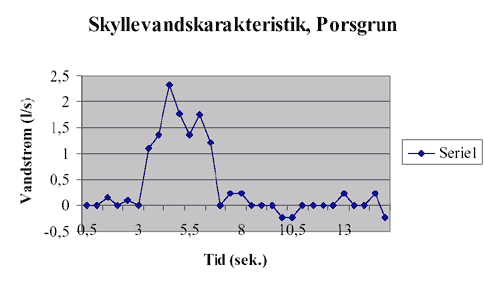

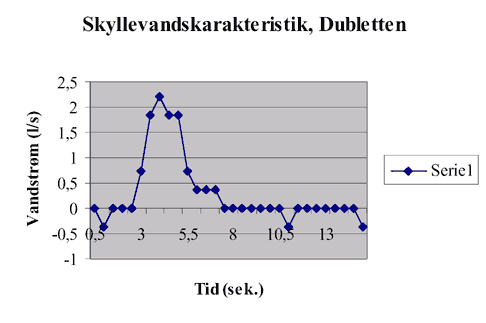

Cera klosettet er valgt for at have et referencekloset i forhold til de gældende prøvningsbetingelser for wcer med 6 liter skyl og derover. Fyldeventil med tilhørende rørsystem opfylder krav som tilbagestrømssikring. Skyllevandsmængde indstilles i cisterne og kan indstilles mellem 3 og 6 liter. Skyllevandsmængden var ved alle prøvninger på 6 liter. Dubletten er et urinsorterende kloset med 2 skyl. Klosettet skyller med 4 liter i fækaliedel og variabel vandmængde i urindelen, som afhænger af tiden, hvor skyllevandsmekanismen er aktiveret. Fyldeventil med tilhørende rørsystem opfylder krav som tilbagestrømssikring. Skyllevandsmængde i fækaliedel kan ikke indstilles og er fra fabrikkens side indstillet på 4 liter, som blev brugt ved alle prøvninger. Porsgrun klosettet er et urinsorterende kloset med ét skyl, som både skyller fækalie- og urindel ved aktivering af skyllevandsmekanismen. Fyldeventil med tilhørende rørsystem opfylder krav som tilbagestrømssikring. Skyllevandsmængde indstilles i cisterne og kan varieres mellem 3 og 6 liter. Skyllevandsmængden blev afprøvet med både 3 liter og 5 liter skyl. 4.4.1 PrøvningsopstillingSammenhørende wc-skåle og skylleindretninger prøves altid sammen. Separate wc-skåle prøves med en standardcisterne. Wcer beregnet til montage på gulv opstilles på et plant og vandret underlag. Wcer beregnet for vægmontage ophænges på en plan og lodret væg, således at et vaterpas, placeret parallelt med væggen og hvilende på wcets siddeflade, er i vage. Alle wcer prøves med udstrømning fra udløb direkte til åbent kar. Wcets skylleindretning tilsluttes et vandforsyningssystem, hvor et konstant vandtryk kan opretholdes i den tid, det tager at udføre en skylleoperation. Trykket måles foran skylleindretningens vandtilgang i en højde, der svarer til vandtilgangens højde. Før prøvning af udskylningsevnen indstilles skyllevandsmængden ved et vandtryk på 200 kPa. Ved skyllemængden forstås den totale vandmængde, der registreres forbrugt fra en skylleproces starter, til en ny kan begynde. 4.4.2 Skyllevandsstrøm ved klosetudløbKlosetskålen med tilhørende skylleindretninger eller standardcisterne monteres. Ved hjælp af målekar og vandtryksmåleudstyr registreres vandstrømmen fra udløbet af klosettet som funktion af tiden. Kravet til prøvningen er, at skyllevandsstrømmen ved klosetudløbet ikke må overstige 2,0 l/s målt over et tidsinterval på 1,5 sekunder. På nogle af de nyere typer af urinsorterende klosetter afhænger skyllevandsstrøm og skyllevandsmængde meget af, hvordan og hvor længe skyllemekanismen aktiveres, selv om klosettet er konstrueret med en forudbestemt volumenudskylning. I de gennemførte forsøg er der derfor indarbejdet en rutine for aktivering af skyllemekanismen. Figur 4.3 Der er kun lavet forsøg til bestemmelse af skyllekarakteristikken for fækaliedelen i Dubletten og Porsgrun klosettet. Resultaterne af disse forsøg ses på figur 4.3 og 4.4. Figur 4.4 Figur 4.5 Skyllevandskarakteristikerne viser, at klosetterne skyller med en kraftig og kortvarig vandstrøm, der giver en sikker udskylning af fækaliedelen. 4.4.3 Renskylningsevne
Figur 4.6 Resultaterne af forsøg med savsmuld på de 3 klosettyper viste følgende:
Figur 4.7 Resultaterne af forsøg med havregrød på de 3 klosettyper viste følgende:
4.4.4 Udskiftning af vandlåsens indholdDer fremstilles en opløsning bestående af ca. 1 g anilinblåt i 1 liter vand. 50 ml af denne opløsning blandes i vandet i klosetskålen, og skylleindretningens udløsermekanisme aktiveres. Alternativt kan der anvendes en opløsning af NaCl. Efter afsluttet udskylning observeres, om der forekommer synlige spor af farvestoffet i fækalieskålens vandlås. Er der anvendt NaCl kan vandets ledningsevne måles. Prøven udføres 1 gang for hver skål. Krav: Der må ikke forekomme synlige spor af farvestoffet i vandlåsen. Figur 4.8 Der blev brugt en opløsning af anilinblåt til forsøgene, hvor resultaterne for de 3 klosettyper viste følgende:
4.4.5 Skylning med faste partiklerDe prøvningsbetingelser, som beskrives i dette afsnit, gælder for klosetter med en skyllevandsmængde på mindre end 6 liter skyl. De beskrevne prøvningsbetingelser er en sammenfatning af de prøvninger som udføres på klosetter med skyllevandsmængder på 6 liter eller mere (VA-prøvningsbetingelser fra ETA-Danmark A/S, Økonomi- og Erhvervsministeriet) og de prøvninger, som udføres for klosetter med mindre skyllevandsmængder.
Figur 4.9 Resultaterne af forsøg med 4 svampe på de 3 klosettyper viste følgende:
Figur 4.10 Resultaterne af forsøg med 40 plastikkugler på de 3 klosettyper er vist i tabellen i figur 4.11 Figur 4.11
Resultaterne af forsøg med 12 stk. toiletpapir på de 3 klosettyper viste følgende:
Resultaterne af forsøg med 4 stk. svampe og 12 stk. toiletpapir på de 3 klosettyper viste følgende:
Figur 4.12 Resultaterne af forsøg med medisterpølse på de 3 klosettyper viste følgende:
I de endelige prøvnings- og godkendelsesbetingelser bør denne test ikke indgå, da medisterpølse er svær at reproducere. 4.4.6 Kontrol af vandlukkehøjdeEfter hver skylning under foran nævnte prøvninger, kontrolleres vandlukkehøjden, der skal være mindst 50 mm. Den målte vandlukkehøjde var mere end 50 mm for alle 3 klosettyper. 4.4.7 Kontrol af oversprøjtSkyllevandet må ikke ved nogen af forsøgene under de foran nævnte prøvninger sprøjte ud over klosetskålens rand. For klosetskåle tilsluttet standardcisterne udføres 5 ekstra skylleforsøg uden prøveemner, men med en skyllevandstrøm fra cisterne på 2,5 l/s, se godkendelses- og prøvningsbetingelser for cisterner. Ved disse forsøg må der heller ikke forekomme sprøjt ud over wc-skålens rand. Kontrol af oversprøjt kan foretages som en visuel kontrol. Man kan også lægge et stykke papir over sædet, eller papir på gulvet rundt om wcet. Vanddråber vil være lette at se på papiret. Der blev ikke konstateret oversprøjt fra klosetskålene fra de 3 testede klosettyper. 4.4.8 Vandlåsens resistens mod over- og undertrykVandlåsen fyldes med vand, hvorefter den på udløbssiden påføres et undertryk på 400 Pa. Det vand, som hermed evakueres fra vandlåsen, bortledes, således at tilbagestrømning til vandlåsen ikke kan finde sted, når undertrykket fjernes. Efter at undertrykket er fjernet, reduceres vandspejlets højde med 8 mm. På udløbssiden påføres vandlåsen så stort et overtryk, at luftgennemgang netop opstår. Det påførte overtryk registreres. Kravet til prøvningen er, at vandlåsen har tilstrækkelig resistens, når det registrerede overtryk er mindst 400 Pa. Figur 4.13 Resultaterne af forsøg med over- og undertryk viste at det registrerede overtryk ved luftgennemgang for de 3 klosettyper var følgende:
I DS 432, Norm for afløbsinstallationer, anføres at trykvariationer i afløbssystemer må være ±400 Pa. Dubletten og Porsgrun kan ikke modstå et overtryk på 400 Pa, og er således ikke egnet til installation i normale danske installationer. 4.4.9 TæthedDet kontrolleres, at klosetskål med tilhørende skylleindretninger er helt tæt under udførelsen af samtlige forsøg. Desuden skal vandlåsens samlinger kontrolleres for vandtryk på henholdsvis 5 og 50 kPa samt med lufttryk på ± 800 Pa. Klosetskål med tilhørende skylleindretning var helt tæt for alle 3 klosettyper under forsøgene. Der var ingen samlinger på vandlåsene på fækaliedel, som derfor ikke blev kontrolleret for tæthed. 4.4.10 InstallationsegnethedInstallationsegnetheden af det enkelte kloset vurderes ud fra en gennemgang af den skriftlige montagevejledning og driftsvejledning, der medfølger ved levering. Det kontrolleres fx:
Udløb på de 3 afprøvede klosettyper er alle udformet , så de traditionelle danske krav til afstand fra væg mv. kan overholdes. Udløbsdimensionen for de 3 klosetter var:
I Danmark er det mest normalt at benytte klosetter med en udløbsdimension på 102±1 mm. Det er dog muligt at få overgangsstykker til klosetter med 90 mm udløbstud. 4.5 Prøvningsbetingelser for urindelen ved urinsorterende klosetterPrøvningsbetingelser for urindelen i urinsorterende klosetter omfatter følgende områder. Prøvnings- og godkendelsesbetingelserne for urindelen ved urinsorterende klosetter er anvendt ved afprøvning af de 2 klosettyper med urinsortering, som også blev testet for wcer med skyllevandsmængder mindre end 6 liter:
4.5.1 Skyllevandsmængde ved udløb fra urindelSpecielt for urinsorterende wcer findes der flere forskellige skyllemekanismer. Nogen fungerer traditionelt, således at et tryk på en knap eller lignende udløser skyllevandsmængden. Andre fungere således, at der skylles i hele det tidsrum knappen er trykket ned. I forbindelse med en prøvning må fabrikanten komme med en vejledning i, hvordan der skal skylles. Vandmængden måles ved at aktivere skyllevandsmekanismen og efterfølgende måle den udskyllede vandmængde i et kar. Vandmængden bestemmes ved at beregne middelværdien fra 5 skyl. Skyllevandsmængden kunne ikke bestemmes for Dubletten, da vandmængden afhænger af tiden, hvor skyllevandsmekanismen er aktiveret. For Porsgrun klosettet blev følgende skyllevandsmængder bestemt: Porsgrun 3 liter skyl: 0,53 liter 4.5.2 RenskylningsevnePrøvningerne gennemføres som beskrevet under fækaliedelen. Dog prøves der kun med savsmuld. Acceptkriterierne er de samme som ved fækaliedelen. Resultaterne af forsøg med savsmuld i urindelen på de 2 klosettyper viste følgende:
4.5.3 Udskiftning af vandlåsens vandindholdPrøvningerne gennemføres som beskrevet under fækaliedelen. Acceptkriterierne er de samme. Der blev brugt en opløsning af anilinblåt til forsøgene, hvor resultaterne for de 2 klosettyper viste følgende:
4.5.4 Skylning med faste partiklerI urindelen gennemføres der ikke prøvninger med faste partikler. 4.5.5 Kontrol af vandlukkehøjde Prøvningerne gennemføres som beskrevet under fækaliedelen. Acceptkriterierne er de samme. Vandlukkehøjden på urinslangen på Porsgrun afhænger af, hvordan urinslangen bøjes ved installation. Slangen er formet, så vandlukkehøjden minimum bliver 50 mm. Dubletten var ikke forsynet med vandlås, så her var det ikke muligt at måle vandlukkehøjden. 4.5.6 Kontrol af oversprøjtPrøvningerne gennemføres som beskrevet under fækaliedelen. Acceptkriterierne er de samme. Der blev ikke konstateret oversprøjt fra klosetskålene fra de 2 testede klosettyper. 4.5.7 Vandlåsens resistens mod over- og undertryk Urindelens vandlås fyldes med vand, hvorefter den på udløbssiden påføres et undertryk 400 Pa. Det vand som hermed evakueres fra vandlåsen bortledes, således at tilbagestrømning til vandlåsen ikke kan finde sted, når undertrykket fjernes. Efter at undertrykket er fjernet, reduceres vandspejlets højde med 8 mm. På udløbssiden påføres vandlåsen så stort et overtryk, at luftgennemgang netop opstår. Det påførte overtryk registreres. Kravet til prøvningen er, at vandlåsen har tilstrækkelig resistens, når det registrerede overtryk er mindst 400 Pa. Figur 4.14 Resultaterne af forsøg med over- og undertryk viste at det registrerede overtryk ved luftgennemgang for Porsgrun klosettet på urinslangen var 1000 Pa. Der kunne ikke laves over- og undertryk for lugtlåsen på Dubletten. Der skal udvikles metoder til afprøvning af over- undertryk for mekaniske lukkeanordninger. 4.5.8 TæthedPrøvningerne gennemføres som beskrevet under fækaliedelen. Acceptkriterierne er de samme. Klosetskål med tilhørende skylleindretning var helt tæt for begge klosettyper under forsøgene. 4.5.9 InstallationsegnethedInstallationsegnetheden af specielt urinslangen vurderes ud fra en gennemgang af den skriftlige montagevejledning og driftvejledning, der medfølger ved levering. Det kontrolleres bl.a.:
Det var kun muligt at vurdere urinslangen på Porsgrun klosettet, da Dubletten ikke var forsynet med slange efter lugtlåsen. Slangen på Porsgrun klosettet har en indvendig diameter på 23 mm, hvilket gør den vanskelig at rengøre. Slangen er stabil, hvis den er formet rigtigt med en vandlukkehøjde på min. 50 mm. Det er nødvendigt at afmontere klosettet, hvis man skal kunne komme til alle samlinger på urinslangen. Normalt anbefales det, at afløb på urindelen udføres som en fast rørinstallation med en mindste diameter på ø44 mm i bygning og ø75 på ledninger i jord.
|
