Optimering af gasindvinding på deponeringsanlæg i Danmark

5 Optimering af Eksisterende deponigasanlæg

I dette afsnit er samtlige 26 danske deponigasanlæg omtalt, idet dog kun 14 er undersøgt nærmere ved et besøg på anlæggene. Ved disse anlæg er eventuelle muligheder for en optimering undersøgt og drøftet med driftspersonalet.

For de øvrige 12 anlæg er potentialet for en optimering umiddelbart vurderet at være mindre, men der kan dog stadig være muligheder for ekstra gasindvinding fra en del af disse deponier, hvis alle anlæg undersøges på tilsvarende måde, som de der er besøgt.

I resumeet for hvert anlæg er anført, hvorledes gassen anvendes, og om anlægget er besøgt og undersøgt nøjere eller blot beskrevet ud fra indhentede data. Dernæst er ejerforhold og faktuelle data for deponiet og deponigasanlægget beskrevet. Kurver for gas- og energiproduktion er udført for de år, hvor sådanne data kunne fremskaffes. For de anlæg der er besøgt, er der udført undersøgelse af forhold omkring deponigas. Desuden udarbejdet en prognose for gasindvinding over årene såvel som en prognose for energiproduktionen over de næste 20 år og mulighederne for afsætning af denne. Endelig er CO2 reduktionen estimeret for en fremtidig 5-årig periode fra år 2005 til 2009.

5.1 Aunsøgård

5.1.1 Resume

På Aunsøgård deponi findes et eksisterende deponigasanlæg, som anvender gassen i et decentralt kraftvarmeanlæg, der består af en gasmotor/generator enhed. Den producerede elektricitet leveres til el-nettet og spildvarmen til det lokale fjernvarmenet.

Deponigasanlægget er ikke besøgt i forbindelse med udarbejdelse af nærværende rapport, hvorfor en eventuel optimering af gasindvindingen ikke er vurderet for deponigasanlægget på Aunsøgård. I 2004 udgør CO2 reduktion fra det eksisterende anlæg ca. 4.600 tons CO2/år.

5.1.2 Data for deponeringsanlægget

Deponiets adresse: Aunsøgård Hovedgård
Aunsøgård Alle 10
4470 Svebølle

Driftsperiode:

1975 – 1995.

Areal med gasindvinding:

Ca. 9 ha

Dybde:

Ca. 12 m i geensnit

Affaldsmængde:

Ca. 1.100.000 tons


  • Dagrenovation
  • Industriaffald
  • Bygningsaffald
  • Haveaffald
  • Slam

5.1.3 Data for deponigasanlægget

Ejer: ESCO International A/S
Sødalsparken 20
8220 Brabrand

Drift af anlæg:

DDH Contractors A/S
Sofiendalsvej 7
9200 Ålborg SV

Driftsperiode:

Gasanlægget startet i 1996

Årlig gasindvinding:

Nedenstående figur 5.1. viser gasindvindingen over årene.

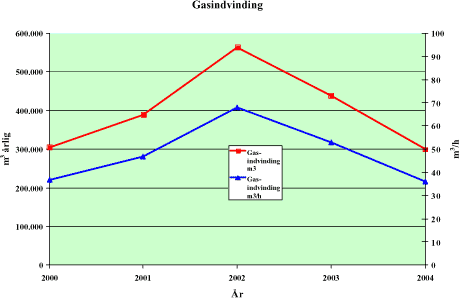

Figur 5.1: Gasindvinding årligt og per driftstime for indvindingsanlægget på Aunsøgård deponi.

Figur 5.1: Gasindvinding årligt og per driftstime for indvindingsanlægget på Aunsøgård deponi.

Indvindingsanlæg: Indvindingsanlægget består af 40 lodrette boringer der enkeltvis er tilsluttet et MPR Modul (Måle- Pumpe- og Regulerings Modul), der har et automatisk styrings- og reguleringssystem. Gassen pumpes herfra i en ca. 4 km. transmissionsledning til udnyttelsesanlægget.

Udnyttelsesanlæg:

Deponigassen udnyttes i et gasmotor/generatoranlæg der er placeret ved Svebølle-Viskinge fjernvarmeanlæg. Den producerede elektricitet leveres til el-nettet og spildvarmen afsættes til fjernvarmesystemet.

Årlig
energiproduktion:

Den årlige el- og varmeproduktion fremgår af nedenstående figur 5.2

Figur 5.2: Årlig el- og varmeproduktion fra deponigasanlægget ved Aunsøgård deponi.

Figur 5.2: Årlig el- og varmeproduktion fra deponigasanlægget ved Aunsøgård deponi.

5.1.4 Estimeret fremtidig CO2 reduktion

CO2 reduktion: Den nuværende gasindvinding udgør ca. 715.000 m³/år. Når der regnes med, at metanen fra den indvundne gas ellers ville emittere fra deponiet som en drivhusgas, vil dette svare til, at indvindingen bidrager til en ækvivalent CO2 reduktion på ca. 4.650 tons CO2 for år 2004.

Af figur 5.3 fremgår den estimerede CO2 reduktion fra anlægget i fremtiden, hvis der ikke foretages nogen form for optimering af indvindingen. Dette ses årligt at udgøre 3.400 – 4.500 tons CO2, hvilket giver en samlet estimeret CO2 reduktion over årene fra 2005 til 2012 på i alt ca. 31.000 tons CO2.

Figur 5.3: Fremtidig estimeret CO<sub>2</sub> reduktion fra det eksisterende deponigasanlæg ved Ausøgård deponi.

Figur 5.3: Fremtidig estimeret CO2 reduktion fra det eksisterende deponigasanlæg ved Ausøgård deponi.

5.2 Bobøl

5.2.1 Resume

På Bobøl deponi findes et eksisterende deponigasanlæg, som anvender gassen i et gasmotor/generator anlæg, der producerer elektricitet.

Deponigasanlægget er ikke besøgt i forbindelse med udarbejdelse af nærværende rapport, hvorfor en eventuel optimering af gasindvindingen ikke er vurderet for deponigasanlægget på Bobøl. I 2005 vil CO2 reduktion fra det eksisterende anlæg udgøre ca. 1.600 tons CO2/år.

5.2.2 Data for deponeringsanlægget:

Deponiets adresse: Bobølmarkvej 8
6683 Føvling

Driftsperiode:

Start i 1976 og er stadig i brug.

Areal med gasindvinding:

Ca. 12 ha

Dybde:

1-12 m. Ca. 6 m i gennemsnit

Affaldsmængde:

Ca. 635.000 tons

Affaldstyper:

  • Dagrenovation
  • Industriaffald
  • Kontor & Erhverv
  • Storskrald
  • Slam
  • Jordfyld

5.2.3 Data for deponigasanlægget

Ejer: Sydjysk Miljøfællesskab I/S
Bobølmarkvej 8
6683 Føvling

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget startet i 2001

Årlig gasindvinding:

Anlægget blev startet i slutningen af år 2001, hvorfor der kun blev indvundet gas over en kort periode. I 2002 kørte anlægget hele året, men i 2003 var der problemer med motoranlægget, hvorfor der ikke blev indvundet nævneværdige gasmængder. I 2004 har anlægget kørt i ca. 8 måneder, men ikke optimalt. Efter udskiftning af motoren i december 2004 skulle anlægget kunne indvinde omkring 240.000 m³ gas/år.

Nedenstående figur 5.4. viser gasindvindingen over årene.

Figur 5.4: Gasindvinding årligt og per driftstime for indvindingsanlægget på Bobøl deponi.

Figur 5.4: Gasindvinding årligt og per driftstime for indvindingsanlægget på Bobøl deponi.

Indvindingsanlæg: Indvindingsanlægget består af 12 vandrette 50-200 m lange grusfaskiner, hvor et gasinvindingsrør er placeret inden i. Gasledninger fra de enkelte faskiner er forsynet med en reguleringsventil og et gas-målepunkt før tilslutning til en manifold, hvorfra gassen ledes til udnyttelsesanlægget via en transmissionsledning.

Udnyttelsesanlæg:

Oprindelig blev anlægget etableret med en 30 kWel gasmotor/generatoranlæg der producerede elektricitet som blev leveret til el-nettet.

Da der kunne indvindes mere gas end motoranlægget kunne anvende, blev en større Dual-Fual motor installeret med en el effekt på 120 kW. Da denne motor har voldt en del problemer, er den i slutningen af 2004 udskiftet med en gasmotor/generator enhed, der kan producere 60 kW elektricitet.

Årlig
energiproduktion:

På grund af den ustabile drift indtil nu, varierer el-produktion selvfølgelig på samme måde som gasindvindingen. Produktionen fremgår af nedenstående figur 5.5

Figur 5.5: Årlig el- og varmeproduktion fra deponigasanlægget ved Bobøl deponi.

Figur 5.5: Årlig el- og varmeproduktion fra deponigasanlægget ved Bobøl deponi.

5.2.4 Estimeret fremtidig CO2 reduktion

CO2 reduktion: Efter etablering af den nye motor/generator enhed forventes det, at gasindvinding udgør ca. 240.000 m³ i år 2005. Når der regnes med, at metanen fra den indvundne gas ellers ville emittere fra deponiet som en drivhusgas, vil dette svare til, at indvindingen bidrager til en ækvivalent CO2 reduktion på ca. 1.600 tons CO2 for år 2005.

Af figur 5.6 fremgår den estimerede CO2 reduktion fra anlægget i fremtiden, hvis der ikke foretages nogen form for optimering af indvindingen. Dette ses årligt at udgøre 1.000 – 1.600 tons CO2, hvilket giver en samlet estimeret CO2 reduktion over årene fra 2005 til 2012 på i alt ca. 10.000 tons CO2.

Figur 5.6: Fremtidig estimeret CO<sub>2</sub> reduktion fra det eksisterende deponigasanlæg ved Bobøl deponi.

Figur 5.6: Fremtidig estimeret CO2 reduktion fra det eksisterende deponigasanlæg ved Bobøl deponi.

5.3 Dybdal

5.3.1 Resume

På Dybdal deponi findes et eksisterende deponigasanlæg, som anvender gassen i et gasmotor/generator anlæg, der producerer elektricitet.

Deponigasanlægget er besøgt i forbindelse med udarbejdelse af nærværende rapport, og undersøgelser på anlægget indikerer, at der sandsynligvis kan udføres forbedringer, som kan optimere gasindvindingen med yderligere ca. 7 m³ deponigas/h i 2005 og dermed bidrage til en yderligere CO2 reduktion fra deponiet på ca. 290 tons/år.

5.3.2 Ejerforhold for deponeringsanlægget

Ejer Affaldsregion Nord I/S
Tingvejen 1
6500 Vojens

Deponiets adresse:

Ribe Landevej 9B
6500 Vojens

Ledelse:

Betina Skjøth Lorenzen

Drift

Ejer

5.3.3 Data for deponeringsanlægget:

Driftsperiode: Deponiet på Dybdal er påbegyndt i 1983 og lukket i 2001er stadig i drift.

Areal med gasindvinding:

Ca. 3,8 ha.

Dybde:

8 - 20 m. Gennemsnit ca. 10 m

Affaldsmængde:

På Dybdal deponi er der total: ca. 500.000 tons
Der indvindes gas fra ca. 350.000 tons

Affaldstyper:

  • Dagrenovation
  • Industriaffald
  • Bygningsaffald
  • Haveaffald
  • Storskrald
  • Spildevandsslam
  • Jordfyld
  • Flyveaske og slagger

Afdækning:

Ca. 0,2 m muld, sandlag som rodspærre og 0,8 m muld.

5.3.4 Data for deponigasanlægget

Ejer: Affaldsregion Nord I/S
Tingvejen 1
6500 Vojens

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget på Dybdal er startet i juni 1995 og indvindingsområdet udvidet i 1998 og 2001.

Årlig gasindvinding:

Gasindvindingen er registreret fra anlæggets start i 1995, men dataene indtil den sidste udvidelse er svært tilgængelige, hvorfor nedenstående figur 4.2. indeholder data fra og med 2001, der da også er lettere sammenlignelige, idet registreringen da er foretaget fra det samme indvindingsområde.

Hvis gasmængden beregnes ud fra den registrerede el-produktion og CH4 kvalitet, samt en brændværdi på 10 kWh for 1 m³ ren CH4, og en virkningsgrad for el-produktionen fra motor/generatoranlægget på 35 %. er der imidlertid en divergens fra den registrerede gasproduktion på + 25% til – 20%. Det vurderes derfor at der er fejl i gasmåleudstyret, og figur 5.7 må tages med forbehold.

Figur 5.7: Gasindvinding årligt og per driftstime for indvindingsanlæg på Dybdal deponi.

Figur 5.7: Gasindvinding årligt og per driftstime for indvindingsanlæg på Dybdal deponi.

Indvindingsanlæg: Gasindvindingsanlægget er etableret med 17 lodrette boringer der er udført med et 600 mm sneglebor. I boringerne er placeret et perforeret 110 eller 160 mm PEH gasrør i midten, hvor der er fyldt op med grus omkring røret. De øverste 3 m er udført af et 200 mm ikke perforeret PEH gasrør. Ved bund af dette rør er afsluttet med 1 m bentonit for tætning af boringen. Desuden er der etableret 1 stk. horisontal grusfaskine der suges gas fra. Boringer og faskine er forbundet med vandrette rør, der er nedgravet til ca. 60 cm dybde, og tilsluttet et MPR-Modul (Måle-, Pumpe- og Regulerings Modul), der er opbygget i en container.

I MPR Modulet føres rørene ind i begge sider, hvor de enkelte rørledninger er tilsluttet en manifold i hver side af containeren. Ledningerne er forsynet med afspærrings- og reguleringsventiler, flowmåler samt udtag til et gasanalyseinstrument, der analyserer CH4 indholdet. Fra manifoldene føres gasrørene med den samlede gasmængde til en gasblæser, der suger gassen fra pladsen og trykker den videre til udnyttelsesanlægget, der er placeret i en anden container umiddelbart ved siden af MPR Modulet. Pumpens kapacitet er 200 m³/h. Der findes et system til returblæsning af eventuel kondensat i rørene til de enkelte boringer, hvilket udføres 1 – 2 gange månedlig.

MPR Modulet har installeret et gasanalysesystem for de enkelte boringer såvel som for den samlede gasmængde. Normalt udtages der gasprøver kontinuerlig fra manifolden, der analyseres for CH4. Et ventilarrangement gør det muligt manuelt at skifte fra manifolden til den rørledning (boring) der ønskes taget en gasanalyse fra.

Udnyttelsesanlæg:

Gassen udnyttes i et gasmotor/generatoranlæg af fabrikat Caterpillar, type 3406. El-effekten er på 175 kWel og varmeeffekten på 280 kWvarme. Motor/generatoranlægget er placeret i en container på deponiet ved siden af MPR Modulet. Strømmen leveres til el-nettet, mens en del af spildvarmen leveres via fjernvarmerør til et gartneri der findes på nabogrunden ca. 75 m fra motor/generatoranlægget. Gartneriet kan dog ikke anvende al varmen, hvorfor den største del af varmen må køles ned med luftkøling.

Årlig energiproduktion:

El-produktionen er registreret fra anlæggets start i 1997, men dataene indtil den sidste udvidelse er svært tilgængelige er det den årlige produktion fra 2001 der fremgår af nedenstående figur 5.8.

Ligeledes er den registrerede varmeproduktion ikke let tilgængelig, men en nogenlunde korrekt størrelsesorden af den solgte varmeenergi til gartneriet, fremgår dog af nedenstående figur 5.8.

Figur 5.8: Årlig el- og varmeproduktion fra deponigasanlægget ved Dybdal deponi.

Figur 5.8: Årlig el- og varmeproduktion fra deponigasanlægget ved Dybdal deponi.

5.3.5 Forslag til optimering

Undersøgelse: Ved gennemgang af anlægget blev følgende undersøgt eller oplyst:
  • Anlæggets opbygning og funktion.
  • Gaskvaliteten for CH4, CO2, O2 og H2S blev analyseret i MPR modulet fra de enkelte boringer og manifold med et bærbart analyseinstrument, der endvidere beregner N2. Gaskvaliteten kunne tyde på der suges atmosfærisk luft ned gennem pladsen og ind i gassystemet, da der er højt N2 indhold og lavt O2(ilten omsættes, hvorimod kvælstoffet ikke omsættes). Et højt sugetryk kan forårsage luftindtrængning, men dette kunne ikke umiddelbart registreres.
  • CH4 kvaliteten bliver som tidligere nævnt målt med et stationært analyseinstrument, men det tyder på at instrumentet viser ca. 6 % for lavt.
  • Flow for de enkelte gasrør i MPR modulet blev aflæst på flowmålerne. Disse er en type der registrere gasmængden ved et signal fra en flyder i gasstrømmen til instrumentet, hvor en viser fortæller på en skala fra 0 – 35 m³/h, hvor stor gasmængden er.
  • Det totale flow måles med en gasmåler på hovedledningen fra MPR modulet til Motor containeren.
  • De analyser og registreringer der blev udført i MPR modulet, fremgår af nedenstående tabel, idet gasanalyser og flow dog kun er anført for den totale gasmængde :

CH4 %
40 %

CO2 %:
27 %

O2 %
0 %

N2 %:
33 %

H2S ppm:
16 ppm

Total flow (sammentælling af enkelt registreringer fra flowmålere):
78 m³/h

Total flow (gasmåler):
60 m³/h

Sug fra plads:
- 50 mbar

Tryk i transmissionsledning:
70 mbar

El-ydelse:
80 kW

  • Der findes en Grundfos dykpumpe, type SP, til lænsning af vand i boringer, hvis dette stuver op og lukker perforeringen i gasrørene, så der ikke kan suges gas ud. Pumpen har imidlertid for stor en diameter til, at den kan anvendes i alle boringer.
  • For boring 12 og 14 blev en returblæsning af gas til boringerne gennemført, hvilket forbedrede gaskvaliteten med 1 %, men indvindingsmængden forblev den samme.
  • Det blev oplyst, at anlægget besøges 2 gange ugentlig, hvor driftstal noteres og eventuelle justeringer foretages.
  • Det blev oplyst, at motoren normalt er stoppet ca. 12 timer i løbet af her uge, da gaskvaliteten bliver for dårlig til at motoren kan køre. Efter et stop i indvindingen øges kvaliteten og anlægget kan da køre igen i ca. 6 dage.

Forslag:

For optimering af anlægget foreslås følgende:
  1. Vanddybden i samtlige boringer bør undersøges, da der bør være minimum ca. 4 meter fri i den perforerede del af gasrøret. Hvis der er mindre foreslås det at pumpe vandet op over en periode, og finde frem til om der kan suges mere gas ud af de enkelte boringer.
  2. Da det kun er i de boringer med den største diameter, den eksisterende dykpumpe for vandlænsning kan bruges, foreslås det at anskaffe en mindre pumpe, der kan anvendes til de øvrige boringer. Nogle pladser har adskillige pumper, hvoraf enkelte endog kan være placeret mere permanent i en boring.
  3. Det foreslås, at der over en periode prøves at returblæse i samtlige boringer hver dag, for at konstatere om det vil øge gasindvindingen. Der er adskillige deponigasanlæg der returblæser en gang daglig for at tømme eventuelle lunker med kondensat i de vandrette gasledninger fra boringerne, hvor de pågældende har en tydelig positiv effekt på gasindvindingen. Som det fremgår af vort forsøg på 2 boringer, kom der dog ikke megen effekt ud af det for disse 2, men det bør prøves for alle, og over en længere periode.
  4. Gasanalyseinstrumentet foreslås kalibreret, da den tilsyneladende viser ca. 15 % forkert.
  5. Flowmåleren på hovedledningen foreslås kalibreret, da den som nævnt ser ud til at vise +25 % til -20 % forkert, hvilket gør driftspersonalets vurderinger af anlæggets aktuelle driftsmæssige stand, for noget usikker.
  6. Det fremgår af registreringerne, at indvindingen er aftaget uforholdsmæssig meget, efter at deponiet er lukket og der ikke er dagligt opsyn med anlægget. Det foreslås derfor at der anvendes daglig driftstid på anlægget, bl.a. ud fra ovennævnte forslag, men selvfølgelig også en nøjere fastlagt driftsplan, hvorved indvindingen sandsynligvis vil kunne øges. Det er svært at vide, hvor stor betydning det vil have, men der er eksempler fra en tilsvarende situation på en anden plads, hvor der ved øget indsats (mere tid) fra driftspersonalet, blev en merproduktion fra 200.000 kWhel til 275.000 kWhel per måned.
  7. På længere sigt vil gaskvaliteten aftage yderligere, hvorfor stop af længere varighed kan påregnes i fremtiden for at have tilstrækkelig gaskvalitet for motoren. Det foreslås, at få undersøgt om motoren kan justeres til at køre på lavere gaskvalitet. Yderligere kan det være en løsning, at udskifte den eksisterende gasmotor med en motor af Dual-Fual typen, der kan anvende et mix af dieselolie og deponigas med en lav CH4 %. Der kan da vælges et gasmotor/generatoranlæg i en mindre størrelse, så motoren kan køre med fuld last i døgndrift.

5.3.6 Estimeret ekstra CO2 reduktion

Estimeret ekstra gasindvinding: Ovennævnte forslag er af den type der skal undersøges og afprøves, inden det er let at fastslå, i hvilken størrelsesorden det vil være muligt at indvinde ekstra gas. Det vurderes dog at der kan indvindes ca. 15 % ekstra gas fra pladsen, men specielt for dette deponi anbefales at undersøge forslagene nøjere.

Med de 15 % ekstra indvinding, vil det betyde ca. 7 m³/h, der kan give en ekstra el-produktion på ca. 12 kW.

CO2 reduktion:

Fra det eksisterende anlæg bidrager den indvundne metanmængde årligt med en CO2 reduktion på ca. 1.800 tons CO2. Ved udførelse af de foreslåede forslag til optimering af anlægget og med de 15 % ekstra gas, estimeres der at kunne reduceres yderligere med ca. 290 tons CO2 i 2005.

Af figur 5.9 fremgår den estimerede CO2 reduktion i fremtiden, såvel som den ekstra reduktion fra optimeringen. Over den viste 8 – årige periode indtil 2012 udgør reduktionen fra optimeringen ca. 1.800 tons CO2.

Figur 5.9: Fremtidig estimeret CO<sub>2</sub> reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

Figur 5.9: Fremtidig estimeret CO2 reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

5.4 Edslev

5.4.1 Resume

På Edslev deponi findes et eksisterende deponigasanlæg, som anvender gassen i et decentralt kraftvarmeanlæg, der består af en gasmotor/generator enhed. Den producerede elektricitet leveres til el-nettet og spildvarmen leveres til det lokale fjernvarmenet.

Deponigasanlægget er besøgt i forbindelse med udarbejdelse af nærværende rapport, og undersøgelser på anlægget indikerer, at der sandsynligvis kan udføres forbedringer, som kan optimere gasindvindingen med yderligere ca. 100 m³ deponigas/h i 2005 og dermed bidrage til en yderligere CO2 reduktion fra deponiet på ca. 3.900 tons/år.

5.4.2 Ejerforhold

Ejer Århus Kommune
Ølstedvej 20
8200 Århus N

Deponiets adresse:

Pindsmøllevej 11
Edslev
8362 Hørning

Ledelse:

Erik Bech

Drift

Ejer

5.4.3 Data for deponiet:

Driftsperiode: Deponiet blev startet i 1983 og anvendes stadig, men den del hvor gassen indvindes fra blev afsluttet i 1998.

Areal med gasindvinding:

11,5 ha.

Dybde:

11 - 18 m. Gennemsnit 15 m

Affaldsmængde:

Ca. 2.000.000 tons.
Der indvindes gas fra ca. 1.400.000 tons

Affaldstyper:

  • Dagrenovation (i perioder, hvor forbrændingsanlæg ikke har kørt).
  • Industriaffald
  • Bygge og anlægsaffald
  • Brændbart affald
  • Slagger og flyveaske
  • Sand og forurenet jord
  • Aspestaffald

Afdækning:

Ca. 0,7 m ler og 0,3 m råjord og kompost.

5.4.4 Data for deponigasanlægget

Ejer: Århus Kommune
Ølstedvej 20
8200 Århus N

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget er startet i 1993

Årlig gasindvinding:

Gasindvindingen er registreret fra anlæggets start, med undtagelse år 1997 og 2003, hvor indvindingen er beregnet ud fra el-produktionen. Nedenstående figur 5.10. viser gasindvindingen over årene.

Det er dog vigtigt at bemærke, at anlægget ikke kører i døgndrift. I 2003/2004 køres ca. 1850 timer/år og i de år hvor der er kørt mest er den årlige driftstid omkring 4.000 timer. I figuren er m³/h angivet i de timer anlægget kører.

Det kan konstateres at der er en uforholdsmæssig stor nedgang i det årlige gasflow over de seneste år.

Figur 5.10: Gasindvinding årligt og per driftstime for indvindingsanlægget på Edslev deponi.

Figur 5.10: Gasindvinding årligt og per driftstime for indvindingsanlægget på Edslev deponi.

Indvindingsanlæg: Oprindelig blev gasindvindingsanlægget etableret med 40 lodrette boringer og er siden udvidet med 19 boringer og 2 vandrette sugeledninger.

De 40 boringer er udført med et 600 mm sneglebor. I boringerne er placeret et perforeret 110 mm PEH gasrør i midten. Ved top er afsluttet med bentonit. Boringerne er forbundet med vandrette rør, der er nedgravet til 60 cm dybde, og tilsluttet et MPR-Modul (Måle-, Pumpe- og Regulerings Modul). Rørene føres ind i modulet, hvor de enkelte rørledninger er tilsluttet en manifold. Ledningerne er forsynet med afspærrings- og reguleringsventiler, udtag beregnet for gasanalyser, m.v. Fra manifolden føres gasrøret med den samlede gasmængde til en skruekompressor, der suger gassen fra pladsen og trykker den videre til udnyttelsesanlægget ca. 4 km. fra deponiet. Efter kompressoren køles gassen ned så kondens undgås i transmissionsledningen.

De senere tilsluttede 19 boringer er udført på samme måde, men samlet i 5 reguleringsbrønde. De enkelte ledninger kan reguleres med en manuel betjent ventil inden sammenkoblingen. De 19 boringerne er enkeltvis tilsluttet en af de oprindelige, således at der er 19 gasrør der føres til MPR modulet med 2 boringer tilsluttet.

De 2 vandrette sugeledninger (faskiner) er nedgravet til en dybde af 2-5 m og via 2 ventilreguleringsbrønde koblet til det eksisterende indvindingssystem.

Ud over ovennævnte, er der i 1997/98 udført nogle forsøg på 3 forskellige områder. I et område er etableret yderligere 3 boringer, for i det område at undersøge om mindre afstand mellem boringerne ville forøge gasindvindingen. I et andet område, hvor aktiviteten var nedsat, blev temperatur og affaldet undersøgt. I det tredje område blev installeret sivedræn for recirkulering af perkolat.

MPR Modulet har installeret en automatisk måling og regulering for de enkelte boringer, idet der automatisk udtages gasprøver, der analyseres for CH4, CO2, O2 og N2 kan herefter beregnes. Via PLC og computerstyring kan de enkelte boringer reguleres ved at automatikken åbner mere for reguleringsventilen på den enkelte ledning såfremt gaskvaliteten forbedres, og modsat lukker lidt ned hvis gaskvaliteten forringes. Dog er automatikken for de enkelte boringer taget fra og gasanalysesystemet er i uorden i øjeblikket.

Udnyttelsesanlæg:

Gassen udnyttes i et kraftvarmeanlæg der består af et gasmotor/generatoranlæg fabrikat Jenbacher type 6280, med en el-effekt på 557 kWel og 865 kWvarme. Strømmen leveres til el-nettet og spildvarmen til Kolt Fjernvarmecentral, der ejes og drives af Århus Kommunale Værker.

Årlig energiproduktion:

El- og varmeproduktionen er registreret over hele perioden fra anlæggets start i 1998. Nedenstående figur 5.11. viser el- og varmeproduktionen over årene. I det gasindvindingen er gået uforholdsmæssig meget ned over de seneste år, er det samme selvfølgelig tilfældet for energiproduktionen.

Figur 5.11: Årlig el- og varmeproduktion fra deponigasanlægget ved Edslev deponi.

Figur 5.11: Årlig el- og varmeproduktion fra deponigasanlægget ved Edslev deponi.

5.4.5 Forslag til optimering

Undersøgelse: Ved gennemgang af anlægget blev følgende undersøgt:
  • Anlæggets opbygning og funktion.
  • Gaskvaliteten blev analyseret på samtlige gasrør i MPR modulet fra de enkelte boringer med et bærbart analyseinstrument.
  • Flow for de enkelte gasrør i MPR modulet blev aflæst på flowglassene.
  • Åbningen for motorventilerne blev aflæst for de enkelte gasrør i MPR modulet.
  • Det automatiske gasanalysesystem, der er beregnet til at analysere gassen fra de enkelte boringer og manifolden, er koblet fra , så der kun analyseres fra manifolden. Det oplyses, at dette er gjort for at være sikker på at motoren stopper når gaskvaliteten kommer under setpunktet på ca. 40 % CH4 for manifolden. Den normale situation er, at alle boringer og manifold analyseres kontinuerligt, og det tager ca. et par timer, hvilket oplyses at være for lang tid, hvis gaskvaliteten er for dårlig til motoren.
  • Som oplyst tidligere kan det konstateres at gasanalyseinstrumentet i kontrolrummet ikke viser korrekt for måling af CH4 og O2, og det oplyses, at instrumentet efter en reparation ikke har fungeret korrekt. Derfor bruges den heller ikke til at stoppe motoren i øjeblikket. Dette gøres nu via et ur, der starter motor/generatoranlægget hver mandag og torsdag morgen og stopper det igen om aftenen, hvilket betyder, at motoren kun kører ca. 150 timer/måned ud af de mulige 720 timer/måned.
  • De analyser og registreringer der blev udført i MPR modulet, fremgår af nedenstående tabel (kun gasanalyser fra manifold er anført, selv om de blev foretaget på samtlige gasrør fra boringerne):

CH4 %
47 %

CO2 %:
31 %

O2 %
0,1 %

N2 %
22 %

Total flow (aflæsning af flowglas, der er usikker):
289 m³/h

Total flow (flowmeter):
360 m³/h

Sug fra plads:
48 mbar

Tryk efter kompressor:
1,26

Tryk i transmissionsledning:
0,93

Gas temperatur fra plads:
12,3°C

Gas temperatur efter kompressor:
25°C

Gas temperatur efter køling:
5,4°C

  • Det oplyses at der ikke anvendes tid til daglig drift af anlægget, og at regulering af indvindingsanlægget i MPR modulet ikke foretages.
  • Det oplyses at der recirkuleres meget perkolat tilbage i lossepladsen, hvorved det delvis renses i den biologiske proces. Der ud over har recirkulering normalt en positiv indvirkning på gasproduktionens hastighed, idet fugten fremmer bakterieaktiviteten. Det er nødvendigt at rense de vandrette recirkuleringsrør en gang i mellem, da de klogger til.
  • Motor/generatoranlægget blev besigtiget. Her findes også en PC-er der er tilsluttet SCADA systemet på lossepladsen, så MPR modulet kan overvåges i motoranlæggets kontrolrum.

Forslag:

For optimering af anlægget foreslås følgende:
  1. Anlæggets gasanalysesystem er i uorden, så det ikke kan bruges til styring af anlægget, hvorfor en udbedring bør foretages. Det er for nylig, der er opstået fejl på systemet, hvorfor det også forventes at blive udbedret inden længe.
  2. Motoren udskiftes med en mindre gasmotor/generatorenhed, der har en størrelse, så den kan køre i døgndrift. Det bør overvejes at anskaffe en motor, der er beregnet til at køre på en lavere CH4 %. Dette kunne også være et nyt gasmotor/generatoranlæg af Dual-Fual typen, der kan anvende et mix af dieselolie og deponigas med en lav CH4 %. På denne måde kan motoren køre 570 timer mere per måned. Det giver bedre driftsbetingelser for motoren, da den altid vil være varm og køre mere stabilt. Desuden vil der ikke være så stor en emission fra pladsen, idet der i de ca. 5 dage om ugen motoren står stille, alt andet lige, vil ske en forøget emission fra pladsen, selv om denne har en bufferkapacitet, der kan tilbageholde noget af gassen i en kortere periode.
  3. I stedet for at udskifte motoren til en anden, kan det selvfølgelig også overvejes at udskifte den med et nyt kedelanlæg forsynet med en gasbrænder, der kan anvende en ringere gaskvalitet. Det må selvfølgelig undersøges, hvilken løsning der giver den bedste anlægsøkonomi, idet motoranlægget kræver større investering, men til gengæld er indtægter ved salg af energi væsentlig større.
  4. Gasanalysesystemet er udført med instrumenter af rimelig høj kvalitet, og har fra starten været anvendt til at analysere de enkelte boringers gaskvalitet og ud fra disse, da at regulere motorventilens åbning, og dermed gasindvindingen fra boringerne. Det foreslås at analysesystemet justeres og tilkobles igen, når den eksisterende motor er udskiftet, så det regulerer og herved også optimerer indvindingen fra de enkelte boringer.
  5. Efter ændringer og udskiftninger foreslås, at der afsættes tid til daglig drift af anlægget.
  6. For at bestemme den mulige gasmængde der kan indvindes ekstra, kunne en prøvepumpning overvejes, hvor der suges fra alle boringer, så også gassen med den ringere gaskvalitet anvendes og den maximale energimængde indvindes. På den måde kan den rette størrelse for en ny gasmotor eller Dual-Fual motor bestemmes, såvel som størrelsen for et nyt fyringsanlæg kan bestemmes.

5.4.6 Estimeret ekstra CO2 reduktion

Estimeret ekstra gasindvinding: Det vurderes, at en ændring som foreslået ca. vil halvere mængden af den indvundne gas per driftstime, dvs. fra ca. 360 m³/h til ca. 180 m³/h, samtidig med en ændring af gaskvaliteten fra ca. 45 % CH4 ned til 30 – 35 % CH4. På årsbasis giver dette en forøgelse af indvindingen med godt 100 m³/h ved en skønnet CH4 kvalitet på ca. 30 %, hvilket nok er pessimistisk. Det vurderes at en ændring af motor/generator anlægget til en størrelse med en el-produktion på knap 200 kW, vil være passende for den gasmængde der kan indvindes. Dette vil give en ekstra el-produktion på ca. 70 kWel. eller 610.000 kWh/år og ligeledes ca. 875.000 kWh i varme per år.

CO2 reduktion:

Fra det eksisterende anlæg bidrager den indvundne metanmængde årligt med en CO2 reduktion på ca. 2.700 tons CO2. Ved udførelse af de foreslåede forslag til optimering af anlægget, estimeres der at kunne reduceres yderligere med ca. 3.900 tons CO2.

Af figur 5.12 fremgår den estimerede CO2 reduktion i fremtiden, såvel som den ekstra reduktion fra optimeringen. Over den viste 8 – årige periode indtil 2012 udgør reduktionen fra optimeringen ca. 25.000 tons CO2.

Figur 5.12: Fremtidig estimeret CO<sub>2</sub> reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

Figur 5.12: Fremtidig estimeret CO2 reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

5.4.7 Estimeret økonomi ved optimering af anlæg:

Anlægsændringer:
Med henblik på optimering af anlægget forudsættes i den estimerede beregningen for økonomien, at ovenstående forslag nr. 1, dele af 2, 4 og 5 udføres.

Dette betyder, at den eksisterende motor udskiftes med en Dual-Fual motor med en påbygget el-generator, der da skal være med en noget mindre kapacitet, så den netop bruger den gasmængde, der kan suges ud af pladsen, og derved kan køre i døgndrift alle ugens dage. Motoren installeres hvor den nuværende motor er placeret. Generatorens effekt forudsættes for den nye motor til 200 kWel og den producerede strøm leveres til fortsat til nettet, ligesom den producerede spildvarme afsættes til fjernvarmeselskabet.

Der foretages en reparation af det eksisterende gasanalyseudstyr og den automatiske styring tilkobles systemet igen.

Endelig regnes der med at det er nødvendigt med yderligere tidsforbrug til driftspersonale, således der afsættes 1 time daglig ekstra til driften.

Energipriser:

Salgspris for elektricitet: 0,60 kr./kWh
Salgspris for varme: 0,20 kr./kWh

Estimeret økonomi

Af Bilag 4.1 fremgår detaljer og cash flow for den estimerede økonomi. I det følgende er hovedtallene angivet:

Total investering, ca.: Kr. 1.550.000
Ekstra salg af elektricitet, 2006 ca.: Kr. 505.000
Ekstra salg af varme, 2006 ca.: Kr. 250.000
Drift og vedligehold, årligt ca.: Kr. 140.000
Driftsudgifter til dieselolie, årligt ca. Kr. 130.000
Nutidsværdi ved 8 års drift og en kalkulationsrente på 6%, ca.: Kr. 1.010.000
Intern rente (IRR): 23 %

5.5 ESØ

5.5.1 Resume

På ESØ deponi findes et eksisterende deponigasanlæg, som anvender gassen i et decentralt kraftvarmeanlæg, der består af en gasmotor/generator enhed. Den producerede elektricitet leveres til el-nettet og en mindre del af spildvarmen anvendes til affaldsselskabets kontorer og øvrige bygninger.

Deponigasanlægget er ikke besøgt i forbindelse med udarbejdelse af nærværende rapport, hvorfor en eventuel optimering af gasindvindingen ikke er vurderet for deponigasanlægget på ESØ. I 2004 udgør CO2 reduktion fra det eksisterende anlæg udgør ca. 7.800 tons CO2/år.

5.5.2 Data for deponeringsanlægget:

Deponiets adresse: Vardevej 83 A
6880 Tarm

Driftsperiode:

Start i 1976 og stadig i drift.

Areal med gasindvinding:

Ca. 10 ha

Dybde:

Ca. 11 m i gennemsnit

Affaldsmængde:

Ca. 1.000.000 tons

Affaaldstyper:

  • Dagrenovation
  • Industriaffald
  • Haveaffald
  • Storskrald
  • Slam

5.5.3 Data for deponigasanlægget

Ejer: ESØ 90 I/S
Vardevej 83 A
6880 Tarm

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget startet i 1994

Årlig gasindvinding:

Nedenstående figur 5.13. viser gasindvindingen over årene fra 1997

Figur 5.13: Gasindvinding årligt og per driftstime for indvindingsanlægget på ESØ deponi.

Figur 5.13: Gasindvinding årligt og per driftstime for indvindingsanlægget på ESØ deponi.

Indvindingsanlæg: Indvindingsanlægget består af 30 lodrette boringer, samt indvinding fra 20 perkolatbrønde der enkeltvis er tilsluttet 7 regulatorstationer, hvor manuel indregulering er mulig. Fra disse suges gassen via 2 gaskompressorer til udnyttelsesanlægget.

Udnyttelsesanlæg:

Deponigassen udnyttes i et gasmotor/generatoranlæg der er placeret i en container på deponiet. Den producerede elektricitet leveres til el-nettet og en mindre del af spildvarmen anvendes til opvarmning af affaldsselskabets kontorer og bygninger.

Årlig
energiproduktion:

Den årlige el- og varmeproduktion fremgår af nedenstående figur 5.14

Figur 5.14: Årlig el- og varmeproduktion fra deponigasanlægget ved ESØ deponi.

Figur 5.14: Årlig el- og varmeproduktion fra deponigasanlægget ved ESØ deponi.

5.5.4 Estimeret fremtidig CO2 reduktion

CO2 reduktion: Den nuværende gasindvinding udgør ca. 1.310.000 m³/år. Når der regnes med, at metanen fra den indvundne gas ellers ville emittere fra deponiet som en drivhusgas, vil dette svare til, at indvindingen bidrager til en ækvivalent CO2 reduktion på ca. 7.900 tons CO2 for år 2004.

Af figur 5.15 fremgår den estimerede CO2 reduktion fra anlægget i fremtiden, hvis der ikke foretages nogen form for optimering af indvindingen. Dette ses årligt at udgøre 7.800 – 6.500 tons CO2, hvilket giver en samlet estimeret CO2 reduktion over årene fra 2005 til 2012 på i alt ca. 57.000 tons CO2.

Figur 5.15: Fremtidig estimeret CO<sub>2</sub> reduktion fra det eksisterende deponigasanlæg ved ESØ deponi.

Figur 5.15: Fremtidig estimeret CO2 reduktion fra det eksisterende deponigasanlæg ved ESØ deponi.

5.6 Feltengård

5.6.1 Resume

På Feltengård deponi findes et eksisterende deponigasanlæg, som anvender gassen i en gasmotor/generator enhed. Den producerede elektricitet leveres til el-nettet og en mindre del af spildvarmen anvendes i deponiets bygninger.

Deponigasanlægget er ikke besøgt i forbindelse med udarbejdelse af nærværende rapport, hvorfor en eventuel optimering af gasindvindingen ikke er vurderet for deponigasanlægget på Feltengård. I 2004 udgør CO2 reduktion fra det eksisterende anlæg udgør ca. 1.700 tons CO2/år.

5.6.2 Data for deponeringsanlægget:

Deponiets adresse: Feltengård Losseplads
Randersvej 65A
8370 Hadsten.

Driftsperiode:

Start i 1983 og er stadig i brug.

Areal med gasindvinding:

Ca. 5 ha.

Dybde:

0 – 18 m. Ca. 10 m i gennemsnit

Affaldsmængde:

Ca. 500.000 tons

Affaldstyper:

  • Dagrenovation (meget små mængder)
  • Industriaffald
  • Bygningsaffald
  • Storskrald
  • Slagger

5.6.3 Data for deponigasanlægget

Ejer: Reno Syv I/S
Randersvej 65A
8370 Hadsten.

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget startet i 2003

Årlig gasindvinding:

Da anlægget først er startet i slutningen af 2003, er det kun resultatet for 2004 der er relevant som et årsresultat.
Gasindvinding i alt for 2004: 265.800 m³.

Indvindingsanlæg:

Indvindingsanlægget består af 6 boringer, der oprindelig blev anvendt til en prøvepumpning. Desuden indvindes gassen fra 2 perkolatbrønde. Gassen suges herfra i vandrette nedgravede rør til anlæggets pumpe- og motorhus, hvor de tilsluttes en manifold. I huset findes gasblæseren, der suger gassen ind med et undertryk og trykker det til gasmotoren.

Udnyttelsesanlæg:

Deponigassen udnyttes i et gasmotor/generatoranlæg der er placeret huset på deponiet. El effekten er 30 kW, og den producerede elektricitet leveres til el-nettet. En del af spildvarmen fra motoren anvendes til opvarmning af deponiets bygninger.

Årlig
energiproduktion:

Da anlægget som nævnt, først er startet i 2003 er el- produktion registreret for 2004.
El-produktion i alt for 2004: 219.797 kWh.
Varmeproduktionen er ikke registreret.

5.6.4 Estimeret fremtidig CO2 reduktion

CO2 reduktion: Den nuværende gasindvinding udgør ca. 265.000 m³/år. Når der regnes med, at metanen fra den indvundne gas ellers ville emittere fra deponiet som en drivhusgas, vil dette svare til, at indvindingen bidrager til en ækvivalent CO2 reduktion på ca. 1.720 tons CO2 for år 2004.

Af figur 5.16 fremgår den estimerede CO2 reduktion fra anlægget i fremtiden, hvis der ikke foretages nogen form for optimering af indvindingen. Dette ses årligt at udgøre 1.200 – 1.650 tons CO2, hvilket giver en samlet estimeret CO2 reduktion over årene fra 2005 til 2012 på i alt ca. 11.500 tons CO2.

Figur 5.16: Fremtidig estimeret CO<sub>2</sub> reduktion fra det eksisterende deponigasanlæg ved Feltengård deponi.

Figur 5.16: Fremtidig estimeret CO2 reduktion fra det eksisterende deponigasanlæg ved Feltengård deponi.

5.7 Forlev

5.7.1 Resume

På Forlev deponi findes et eksisterende deponigasanlæg, som anvender gassen i en gasmotor/generator enhed. Den producerede elektricitet leveres til el-nettet.

Deponigasanlægget er ikke besøgt i forbindelse med udarbejdelse af nærværende rapport, hvorfor en eventuel optimering af gasindvindingen ikke er vurderet for deponigasanlægget på Forlev deponi. CO2 reduktion fra det eksisterende anlæg udgør ca. 5.500 tons CO2/år.

5.7.2 Data for deponeringsanlægget:

Deponiets adresse: Forlev Miljøanlæg
Vejlagervej 4A
4241 Vemmelev

Driftsperiode:

Start i 1978 og er stadig i drift.

Areal med gasindvinding:

Ca. 9 ha

Dybde:

Ca. 12 m i gennemsnit

Affaldsmængde:

Ca. 980.000 tons

Affaldstyper:

  • Dagrenovation
  • Industriaffald
  • Erhvervsaffald
  • Storskrald
  • Slam
  • Slagger

5.7.3 Data for deponigasanlægget

Ejer: Kavo ENERGIEN
Dalsvinget 11
4200 Slagelse

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget startet i 1998

Årlig gasindvinding:

Nedenstående figur 5.17 viser gasindvindingen over årene fra 2000.

Figur 5.17: Gasindvinding årligt og per driftstime for indvindingsanlægget på Forlev deponi.

Figur 5.17: Gasindvinding årligt og per driftstime for indvindingsanlægget på Forlev deponi.

Indvindingsanlæg: Indvindingsanlægget består af 38 lodrette boringer der enkeltvis er tilsluttet et MPR Modul (Måle- Pumpe- og Regulerings Modul), der har et manuelt reguleringssystem, mens gasanalyser tages automatisk en gang i døgnet fra de enkelte boringer. Gassen suges ind med en gasblæser, der samtidig trykker den videre til udnyttelsesanlægget.

Udnyttelsesanlæg:

Deponigassen udnyttes i et gasmotor/generatoranlæg der er placeret på deponiet i forlængelse af MPR Modulet. El-effekten er 311 kW, og den producerede elektricitet leveres til el-nettet. En mindre del af spildvarmen anvendes til opvarmning af deponiets bygninger.

Årlig
energiproduktion:

Den årlige el- produktion over de seneste 5 år fremgår af nedenstående figur 5.18

Figur 5.18: Årlig el- og varmeproduktion fra deponigasanlægget ved Forlev deponi.

Figur 5.18: Årlig el- og varmeproduktion fra deponigasanlægget ved Forlev deponi.

5.7.4 Estimeret fremtidig CO2 reduktion

CO2 reduktion: Den nuværende gasindvinding udgør ca. 900.000 m³/år. Når der regnes med, at metanen fra den indvundne gas ellers ville emittere fra deponiet som en drivhusgas, vil dette svare til, at indvindingen bidrager til en ækvivalent CO2 reduktion på ca. 6.000 tons CO2 for år 2004.

Af figur 5.19 fremgår den estimerede CO2 reduktion fra anlægget i fremtiden, hvis der ikke foretages nogen form for optimering af indvindingen. Dette ses årligt at udgøre 4.500 – 6.000 tons CO2, hvilket giver en samlet estimeret CO2 reduktion over årene fra 2005 til 2012 på i alt ca. 41.000 tons CO2.

Figur 5.19: Fremtidig estimeret CO<sub>2</sub> reduktion fra det eksisterende deponigasanlæg ved Forlev deponi.

Figur 5.19: Fremtidig estimeret CO2 reduktion fra det eksisterende deponigasanlæg ved Forlev deponi.

5.8 Fårup

5.8.1 Resume

På Fårup deponi findes et eksisterende deponigasanlæg, som anvender gassen i en gasmotor/generator enhed. Den producerede elektricitet leveres til el-nettet.

Deponigasanlægget er ikke besøgt i forbindelse med udarbejdelse af nærværende rapport, hvorfor en eventuel optimering af gasindvindingen ikke er vurderet for deponigasanlægget på Fårup. I 2005 vil CO2 reduktion fra det eksisterende anlæg udgøre ca. 180 tons CO2/år.

5.8.2 Data for deponeringsanlægget:

Deponiets adresse: Bjerrevej 92 A
8840 Rødkjærsbro

Driftsperiode:

1973 - 1985.

Areal med gasindvinding:

Ca. 1,0 ha

Dybde:

8 – 10 m. Ca. 9 m i gennemsnit

Affaldsmængde:

Ca. 130.000 tons

Affaldstyper:

  • Dagrenovation
  • Industriaffald
  • Kontor & Handel
  • Haveaffald
  • Storskrald
  • Bygge & anlæg
  • Jordfyld

5.8.3 Data for deponigasanlægget

Ejer: Deponigas Aps
Skovstien 22
8800 Viborg

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget startet i 1999

Årlig gasindvinding:

Nedenstående figur 5.20. viser gasindvindingen over årene.

Figur 5.20: Gasindvinding årligt og per driftstime for indvindingsanlægget på Fårup deponi.

Figur 5.20: Gasindvinding årligt og per driftstime for indvindingsanlægget på Fårup deponi.

Indvindingsanlæg: Indvindingsanlægget består af ca. 25 lodrette boringer, der er sat forholdsvis tæt. Der er udført 75 mm huller med en rambuk, og hullet er forsynet med et 32 mm perforeret gas-sugerør. Boringerne er tilsluttet vandrette sugerør, som er koblet sammen og ender i et fælles sugeledning der er ført til anlægscontainer med gaspumpe og udnyttelsesanlæg.

Udnyttelsesanlæg:

Deponigassen udnyttes i et gasmotor/generatoranlæg der er placeret anlægscontaineren på deponiet. El effekten er 15 kW, og den producerede elektricitet leveres til el-nettet.

Årlig
energiproduktion:

Den årlige el- og varmeproduktion fremgår af nedenstående figur 5.21

Figur 5.21: Årlig el- og varmeproduktion fra deponigasanlægget ved Fårup deponi.

Figur 5.21: Årlig el- og varmeproduktion fra deponigasanlægget ved Fårup deponi.

5.8.4 Estimeret fremtidig CO2 reduktion

CO2 reduktion: Gasindvinding udgør i 2004 kun ca. 35.000 m³, men anlægget har været ude af drift og fået udskiftet motor/generator enheden. Derfor er et realistisk skøn, at anlægget vil kunne indvinde ca. 80.000 m³/år. Når der regnes med, at metanen fra den indvundne gas ellers ville emittere fra deponiet som en drivhusgas, vil dette svare til, at indvindingen bidrager til en ækvivalent CO2 reduktion på ca. 180 tons CO2.

Af figur 5.22 fremgår den estimerede CO2 reduktion fra anlægget i fremtiden, hvis der ikke foretages nogen form for optimering af indvindingen. Dette ses årligt at udgøre 100 - 180 tons CO2, hvilket giver en samlet estimeret CO2 reduktion over årene fra 2005 til 2012 på i alt ca. 1.100 tons CO2.

Figur 5.22: Fremtidig estimeret CO<sub>2</sub> reduktion fra det eksisterende deponigasanlæg ved Fårup deponi.

Figur 5.22: Fremtidig estimeret CO2 reduktion fra det eksisterende deponigasanlæg ved Fårup deponi.

5.9 Glatved

5.9.1 Resume

På Glatved deponi findes et eksisterende deponigasanlæg, som anvender gassen i et decentralt kraftvarmeanlæg, der består af en gasmotor/generator enhed. Den producerede elektricitet leveres til el-nettet og spildvarmen leveres til det lokale fjernvarmenet.

Deponigasanlægget, der er besøgt flere gange tidligere, blev gennemgået og drøftet på et møde med driftsledelsen og undersøgelser på anlægget indikerer, at der kan udføres forbedringer, som kan optimere gasindvindingen med yderligere ca. 75 m³ deponigas/h i 2005 og dermed bidrage til en yderligere CO2 reduktion fra deponiet på ca. 2.800 tons/år.

5.9.2 Ejerforhold

Ejer Reno Djurs I/S
Nymansvej 11
8444 Balle

Deponiets adresse:

Nymansvej 11
8444 Balle

Ledelse:


Drift

Ejer

5.9.3 Data for deponiet:

Driftsperiode: Deponiet blev startet i 1983 og anvendes stadig, men den del hvor gassen indvindes fra blev afsluttet i 1995.

Areal med gasindvinding:

5 ha.

Dybde:

15 – 20 m

Affaldsmængde:

Ca. 1.200.000 tons.
Der indvindes fra ca. 1.000.000 tons

Affaldstyper:

  • Dagrenovation
  • Erhvervsaffald
  • Bygningsaffald
  • Haveaffald
  • Storskrald
  • Spildevandsslam
  • Slagger og aske

Afdækning:

Ca. 0,5 m ler og 0,3 m muld

5.9.4 Data for deponigasanlægget

Ejer: ESCO International A/S
Sødalsparken 20
8220 Brabrand

Drift af anlæg:

DDH Contractors A/S
Sofiendalsvej 7
9200 Ålborg SV

Driftsperiode:

Gasanlægget er startet i 1998

Årlig gasindvinding:

Gasindvindingen er kun registreret fra 2002, men el og varmeproduktionen er registreret over hele perioden fra anlæggets start i 1998. Derfor er nedenstående figur 5.23. udregnet ved at regne med en CH4 kvalitet på 45 % og regne med at 1 m³ ren CH4 har en brændværdi på 10 kWh. Desuden at virkningsgraden for el-produktion fra motor/generatoranlægget er 37 %.

Figur 5.23: Gasindvinding årligt og per driftstime for indvindingsanlæg.

Figur 5.23: Gasindvinding årligt og per driftstime for indvindingsanlæg.

Indvindingsanlæg: På deponiet findes et MPR-Modul (Måle-, Pumpe- og Regulerings Moduler) der blev installeret sammen med det øvrige deponigasanlæg i 1997.

Til MPR Module er i alt tilsluttet 41 lodrette gasboringer der er udført med et 600 mm sneglebor. I boringerne er placeret et perforeret 100 mm PEH gasrør i midten samt et 150 mm ikke perforeret lænserør for oppumpning af vand. Ved top er afsluttet med bentonit. Boringerne er forbundet med vandrette rør, der er nedgravet til 60 cm dybde, og tilsluttet MPR Modulet. Rørene føres ind i modulet, hvor de enkelte rørledninger er tilsluttet en manifold. Ledningerne er forsynet med afspærrings- og reguleringsventiler, udtag beregnet for gasanalyser, m.v. Fra manifolden føres gasrøret med den samlede gasmængde til en skruekompressor, der suger gassen fra pladsen og trykker den videre til udnyttelsesanlægget ca. 4 km. fra deponiet. Efter kompressoren køles gassen ned så kondens undgås i transmissionsledningen.

MPR Modulet har installeret en automatisk måling og regulering for de enkelte boringer, idet der automatisk udtages gasprøver, der analyseres for CH4, CO2, O2 og N2 kan herefter beregnes. Via PLC og computerstyring reguleres nu de enkelte boringer ved at automatikken åbner mere for reguleringsventilen på den enkelte ledning såfremt gaskvaliteten forbedres, og modsat lukker lidt ned hvis gaskvaliteten forringes.

Udnyttelsesanlæg:

Gassen udnyttes i et kraftvarmeanlæg der består af et gasmotor/generatoranlæg med en el-effekt på 550 kWel og 785 kWvarme. Strømmen leveres til el-nettet og spildvarmen til Balle Hoed Fjernvarmeværk. Motor/generatoranlægget er placeret ved fjernvarmeværket i Balle.

Årlig energiproduktion:

El og varmeproduktionen er registreret over hele perioden fra anlæggets start i 1998. Nedenstående figur 5.24 viser el- og varmeproduktionen over årene.

Figur 5.24: Årlig el- og varmeproduktion.

Figur 5.24: Årlig el- og varmeproduktion.

5.9.5 Forslag til optimering

Undersøgelse: Anlægget kendes fra tidligere besøg og blev gennemgået og drøftet på et møde med driftsledelsen:
  • Deponiet er opdelt i område A, B, C og D. I område A, B og C er placeret i alt 41 gasboringer, mens der ikke er boringer i område D, der er under opfyldning med ikke organisk affald.
  • 15 af boringerne er lukkede, da de giver så dårlig gaskvalitet, at det ikke kan anvendes som brændstof for motoren.
  • Registreringer for gaskvalitet og flow foretages automatisk i PLC og computersystemet. I øjeblikket er der følgende aktuelle værdier:CH4 = 46 %Ca. 100 m³/hCa. 350 kWel leveres i ca. 15½ time/døgn

Forslag:

For optimering af anlægget foreslås følgende:
  1. Da der er 15 af de 41 boringer, der er lukket på grund af for dårlig gaskvalitet, foreslås det at udskifte den eksisterende gasmotor med et nyt gasmotor/generatoranlæg af Dual-Fual typen, der kan anvende et mix af dieselolie og deponigas med en lav CH4 %. På denne måde kan der suges fra alle boringer og den dårligere gas fra de 15 vil blive blandet med gas der har en bedre kvalitet. Motoren kan placeres samme sted som den eksisterende.Den eksisterende motorenhed har for stor en effekt til at køre i døgndrift med den gasmængde der er til rådighed, hvorfor den i øjeblikket kun kører 15½ time/døgn. På denne måde kan der suges kraftig over en periode, hvor gaskvaliteten da forringes, men ved et stop i nogle timer vil kvaliteten igen stige. Hvis den eksisterende motor udskiftes kan den nye motor vælges i en størrelse der passer til, at anlægget igen kan køre i døgndrift. Det giver bedre driftsbetingelser for motoren, da den altid vil være varm og køre mere stabilt. Desuden vil der ikke være så stor en emission fra pladsen, idet der i de 8½ time motoren står stille, alt andet lige, vil ske en vis emission fra pladsen, selv om denne har en bufferkapacitet, der kan tilbageholde noget af gassen i en kortere periode.
  2. En anden mulighed for udnyttelse af deponigassen med en samlet dårligere kvalitet, vil være at ændre styringen af den eksisterende gasmotor, så den kan anvende gas med en CH4 kvalitet ned til 30 %. Dette vil specielt kunne lade sig gøre ved deponigasanlæg med en automatisk måle- og reguleringssystem for gasindvindingen, som det findes i MPR Modulet. Men det kræver en ændring af systemet, idet det sandsynligvis vil være påkrævet, at der kan vælges forskellige og individuelle setpunkter for gaskvaliteten for de enkelte boringer.Det skal dog bemærkes, at løsning nr. 1, som nævnt ovenfor, har den fordel, at motoren der udskiftes med en der har en mindre og mere passende størrelse.
  3. For at bestemme den mulige gasmængde der kan indvindes ekstra, kunne en prøvepumpning overvejes, hvor der suges fra alle boringer, så også gassen med den ringere gaskvalitet anvendes. På den måde kan den rette størrelse for en ny Dual-Fual motor bestemmes, såvel som baggrunden for en evt. ændring af det eksisterende system, hvis den løsning foretrækkes.

5.9.6 Estimeret ekstra CO2 reduktion

Estimeret ekstra gasindvinding: Det vurderes at de 15 boringer der i øjeblikket er lukket vil kunne bruges i en Dual-Fual motor eller ved ændringer af det eksisterende reguleringsanlæg og motorstyring, hvorved disse boringer også vil kunne anvendes.

Det skønnes at der i gennemsnit kan indvindes ca. 5 m³/h fra hver af 15 boringer. Herved kan indvindingen øges med ca. 75 m³/h i 2005 ved en skønnet CH4 kvalitet på ca. 30 %. Dette vil give en ekstra el-produktion på ca. 80 kWel.

CO2 reduktion:

Fra det eksisterende anlæg bidrager den indvundne metanmængde årligt med en CO2 reduktion på ca. 5.500 tons CO2. Ved udførelse af de foreslåede forslag til optimering af anlægget, estimeres der at kunne reduceres yderligere med ca. 2.800 tons CO2 i 2005

Af figur 5.25 fremgår den estimerede CO2 reduktion i fremtiden, såvel som den ekstra reduktion fra optimeringen. Over den viste 8 – årige periode udgør reduktionen fra optimeringen ca. 17.000 tons CO2.

Figur 5.25: Fremtidig estimeret CO<sub>2</sub> reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

Figur 5.25: Fremtidig estimeret CO2 reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

5.10 Grindsted

5.10.1 Resume

På Grindsted deponi findes et eksisterende deponigasanlæg, som anvender gassen i et gasfyr ved en af kedlerne hos Grindsted Fjernvarmeværk.

Deponigasanlægget er besøgt i forbindelse med udarbejdelse af nærværende rapport, og undersøgelser på anlægget indikerer, at der sandsynligvis kan udføres forbedringer, som kan optimere gasindvindingen med yderligere ca. 18 m³ deponigas/h i 2005 og dermed bidrage til en yderligere CO2 reduktion fra deponiet på ca. 950 tons/år

5.10.2 Ejerforhold for deponeringsanlægget

Ejer Grindsted Kommune
Jorden Rundt 1
7200 Grindsted

Deponiets adresse:

Ribe Landevej 6
7200 Grindsted

Driftleder:

Peter Skov

Drift

Ejer

5.10.3 Data for deponeringsanlægget:

Driftsperiode: Deponiet er påbegyndt i 1978 og forventes afsluttet i 2043.

Areal med gasindvinding:

7 ha.

Dybde:

Max. 25 m. gennemsnit ca. 15 m

Affaldsmængde:

Total deponeret: 1.200.000tons
Der indvindes gas fra ca. 1.000.000 tons

Affaldstyper:

  • Dagrenovation
  • Industriaffald
  • Handel & kontoraffald
  • Haveaffald
  • Storskrald
  • Bygningsaffald
  • Slam

Afdækning:

Ca. 0,2 m sand, 0,5 m ler og 0,2 m muld

5.10.4 Data for deponigasanlægget

Ejer: Grindsted Kommune
Jorden Rundt 1
7200 Grindsted

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget er startet i 1985

Årlig gasindvinding:

Registrering af gasindvindingen er ikke nøjagtig før 2002, men Grindsted kommune har solgt gassen til Grindsted Varmeværk, hvor der er afregnet efter den varmemængde der er leveret til nettet. Derfor er nedenstående figur 5.26 udregnet ved at regne med en CH4 kvalitet på 40 % og regne med at 1 m³ ren CH4 har en brændværdi på 10 kWh. Desuden at virkningsgraden for kedlen er ca. 85 %.

Figur 5.26: Gasindvinding årligt og per driftstime for indvindingsanlægget ved Grindsted deponi.

Figur 5.26: Gasindvinding årligt og per driftstime for indvindingsanlægget ved Grindsted deponi.

Indvindingsanlæg: På deponiet findes 2 MR-Moduler (Måle- og Regulerings Moduler).

MR-Modul A er det første modul, der blev installeret ved anlæggets etablering i 1985. Her er tilsluttet 32 lodrette gasboringer. Boringerne er udført med et 800 mm sneglebor. I boringerne er placeret et perforeret 150 mm PEH gasrør i midten og grus er fyldt omkring røret. Ved top er afsluttet med bentonit. Boringerne er forbundet med vandrette rør der er nedgravet til 60 cm dybde. Disse er ført ind i MR Modulet, hvor de er forsynet med kuglehaner til afspærring og regulering af gasflow, udtag beregnet for gasanalyser, samt en trykmåler til aflæsning af suget på de enkelte boringer. Rørledningerne er tilsluttet en manifold, hvorfra en transmissionsledning føres til pumpehuset, der er placeret ved deponiets indkørsel, ca. 500 m fra pladsen.

MR-Modul B er det andet modul, der blev installeret i 1992. På dette tidspunkt blev der etableret og tilsluttet 5 nye boringer til modulet, af samme type som de første. I 2002 blev etableret yderligere 15 boringer, der også er tilsluttet modul B. Opbygning og tilslutning af rør i modulet er tilsvarende modul A, blot er der i B monteret gasreguleringsventiler der regulerer bedre, og desuden findes der flow-måleglas på de enkelte ledninger.

I pumpehuset findes gaspumpen (Roots pumpe), der suger gassen ind med et undertryk på 20 mbar og trykker det med 0,3 bar via en 4 km transmissionsledning til fjernvarmeværket. Pumpen omdrejningstal reguleres, så der er et konstant negativ tryk til pladsen. I pumpehuset findes desuden filtre, temperatur- og trykmåleinstrumenter, gasmåler, gasalarm, m.v.

Udnyttelsesanlæg:

Gassen udnyttes i en fjernvarmekedel hos Grindsted El- og Varmeværk på værkets varmecentral på Sydtoften.

Årlig energiproduktion:

Kommunen har siden 1988 registreret de solgte Gcal der er produceret fra den kedel, der anvender deponigassen som brændsel. Af figur 5.27 fremgår den årlige varmeproduktion MWh til fjernvarmenettet.

Figur 5.27: Årlig varmeproduktion ved Grindsted deponi.

Figur 5.27: Årlig varmeproduktion ved Grindsted deponi.

5.10.5 Forslag til optimering

Undersøgelse: Ved gennemgang af anlægget blev følgende undersøgt:
  • Anlæggets opbygning og funktion;
  • Gaskvaliteten fra de 2 manifolde og pumpehuset. I modul A er metanprocenten for de fleste boringer omkring 60 %, hvilket indikerer der kan suges lidt mere gas fra disse. I modul B er kvaliteten for de fleste 40 – 50 % CH4, men enkelte har en meget dårlig kvalitet og en suger tilsyneladende kun atmosfærisk luft ind, hvilket så er med til at give en forholdsvis dårlig gaskvalitet for den samlede gasmængde i pumpehuset. Målingerne kan ses i nedenstående tabel (ved Modul A og B blev der udført målinger ved alle boringer, hvor nedenstående tal kun indikerer området for de enkelte moduler og pumpehus):

          Modul A
          Modul B
          Pumpehus

CH4 %:
          40-67
          0-60
          40,2

CO2 %:
          26-36
          8-37
          30,4

O2 %:
          0-4
          0-9
          0,3

N2 %
          0-31
          0-78
          29,1

Tryk mbar
          +8/-16
          -2/-14
          -20

Flow
          Ingen registrering
          50
          73

  • Gasanalyser blev foretaget på en perkolatbrønd der tilføres perkolat fra den nyeste del af pladsen, men der kunne ikke registreres metan.

Forslag:

For optimering af anlægget foreslås følgende:
  1. Modul A har en rimelig god gaskvalitet for næsten alle boringer, hvorfor en indregulering sandsynligvis vil kunne give en lidt større indvinding.
  2. Modul B har enkelte boringer, hvor der suges næsten ren atmosfærisk luft ind, hvorfor en indregulering sandsynligvis vil kunne give en lidt større indvinding.
  3. Fra pumpehuset suges der kun med max. ca. 15 mbar på de enkelte boringer, hvilket er et meget lille undertryk. Det kunne evt. forsøges at suge lidt hårdere, vel vidende at der så er nogle af boringerne der skal lukkes mere ned for, men der vil sandsynligvis være andre der vil give mere gas.
  4. Den nye del af deponiet indeholder ca. 100.000 tons affald, dog med forholdsvis begrænsede mængder af organisk materiale. Afsnittet er netop afsluttet og det foreslås at der etableres en faskine til gasindvinding, der da tilsluttes Modul B, hvor der er ledig rørtilslutning til manifolden.
  5. På den ældste del af deponiet er der en del af boringerne der er ude af funktion, hvorfor det foreslås, at der etableres 2 eller 3 faskiner til gasindvinding, der da tilsluttes Modul A. , hvor der er ledig rørtilslutning til manifolden.
  6. Det kan overvejes at anskaffe en kompressor der anvendes til at ”bagskylle” gasledningerne for at fjerne vand fra lunker på de vandrette ledninger.

Af hensyn til økonomien i anlægget anbefales en vurdering af en ændret udnyttelse af gassen fra ren varmeproduktion til Kraft/Varmeproduktion ved at etablere et gasmotor/generatoranlæg ved fjernvarmecentralen. Herved kan el-produktionen, der udgør ca. 35 % af energien, sælges til en pris på ca. 0,60 kr./kWh. Det vurderes at investeringen vil have en meget kort tilbagebetalingstid.

5.10.6 Estimeret ekstra CO2 reduktion

Estimeret ekstra gasindvinding: Det vurderes at de foreslåede reguleringer i Modul A og B kan indvinde yderligere 8 m³/h, idet der er regnet med 0,1 - 0,2 m³/h i snit for de 52 boringer, vel vidende at nogle af disse ikke giver nogen gasmængde, mens andre vil kunne give mere.

Desuden vurderes, at der ved en faskine i det nye område, årligt (2005) vil kunne indvindes 0,5 m³/tons affald, hvilket vil bidrage med 5 m³/h, ligesom der vil kunne indvindes yderligere ca. 5 m³/h fra faskiner etableret i det ældste deponeringsområde.

CO2 reduktion:

Fra det eksisterende anlæg bidrager den indvundne metanmængde årligt med ca. 3.700 tons CO2. Ved udførelse af de foreslåede forslag til optimering af anlægget, estimeres der at kan reduceres yderligere med ca. 1.000 tons CO2 i 2005.

Af figur 5.28 fremgår den estimerede CO2 reduktion i fremtiden, såvel som den ekstra reduktion fra optimeringen. Over den viste 8 – årige periode udgør reduktionen fra optimeringen ca. 6.600 tons CO2.

Figur 5.28: Fremtidig estimeret CO<sub>2</sub> reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

Figur 5.28: Fremtidig estimeret CO2 reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

5.11 Hedeland

5.11.1 Resume

På Hedeland deponi findes et eksisterende deponigasanlæg, som anvender gassen i en gasmotor/generator enhed. Den producerede elektricitet leveres til el-nettet.

Deponigasanlægget er ikke besøgt i forbindelse med udarbejdelse af nærværende rapport, hvorfor en eventuel optimering af gasindvindingen ikke er vurderet for deponigasanlægget på Hedeland. I 2004 udgør CO2 reduktion fra det eksisterende anlæg udgør ca. 900 tons CO2/år.

5.11.2 Data for deponeringsanlægget

Deponiets adresse: Tokhøjvej 4
4000 Roskilde

Driftsperiode:

1972 – 1979.

Areal med gasindvinding:

Ca. 6,5 ha

Dybde:

15 – 35 m. Ca. 20 m i gennemsnit

Affaldsmængde:

Ca. 1.000.000 tons

Affaldstyper:

  • Dagrenovation
  • Industriaffald
  • Handel & Kontor
  • Bygningsaffald
  • Haveaffald
  • Storskrald
  • Slam
  • Jordfyld

5.11.3 Data for deponigasanlægget

Ejer: Deponigas Aps
Skovstien 22
8800 Viborg

Drift af anlæg:

Ejer

Driftsperiode:

I 1987 blev det oprindelige gasanlæg startet på deponiet. Det blev imidlertid stoppet i 1989.
Det nuværende anlæg, der er en ombygning af det oprindelige blev startet i 2002.

Årlig gasindvinding:

Nedenstående figur 5.29. viser gasindvindingen over årene fra 2002.

Figur 5.29: Gasindvinding årligt og per driftstime for indvindingsanlægget på Hedeland deponi.

Figur 5.29: Gasindvinding årligt og per driftstime for indvindingsanlægget på Hedeland deponi.

Indvindingsanlæg: Indvindingsanlægget består af det oprindelige system fra 1987 med 52 lodrette boringer der enkeltvis er tilsluttet 2 MR brønde (Måle- og Regulerings brønde), der hver indeholder en manifold, som de enkelte ledninger er tilsluttet. Der er prøveudtag og manuel reguleringsventil på de enkelte ledninger. Gassen suges herfra til udnyttelsesanlægget.

Udnyttelsesanlæg:

Deponigassen udnyttes i et gasmotor/generatoranlæg, der er placeret på deponiet. Den producerede elektricitet leveres til el-nettet.

Årlig
energiproduktion:

Den årlige el- produktion fremgår af nedenstående figur 5.30.

Figur 5.30: Årlig el- og varmeproduktion fra deponigasanlægget ved Hedeland deponi.

Figur 5.30: Årlig el- og varmeproduktion fra deponigasanlægget ved Hedeland deponi.

5.11.4 Estimeret fremtidig CO2 reduktion

CO2 reduktion: Den nuværende gasindvinding udgør ca. 470.000 m³/år. Gaskvaliteten er dog meget dårlig med kun ca. 13 % CH4. Når der regnes med, at metanen fra den indvundne gas ellers ville emittere fra deponiet som en drivhusgas, vil dette svare til, at indvindingen bidrager til en ækvivalent CO2 reduktion på ca. 925 tons CO2 for år 2004.

Af figur 5.31 fremgår den estimerede CO2 reduktion fra anlægget i fremtiden, hvis der ikke foretages nogen form for optimering af indvindingen. Dette ses årligt at udgøre 600 - 870 tons CO2, hvilket giver en samlet estimeret CO2 reduktion over årene fra 2005 til 2012 på i alt ca. 5.800 tons CO2.

Figur 5.31: Fremtidig estimeret CO<sub>2</sub> reduktion fra det eksisterende deponigasanlæg ved Hedeland deponi.

Figur 5.31: Fremtidig estimeret CO2 reduktion fra det eksisterende deponigasanlæg ved Hedeland deponi.

5.12 Højer

5.12.1 Resume

På Højer deponi findes et eksisterende deponigasanlæg, som anvender gassen i en gasmotor/generator enhed. Den producerede elektricitet leveres til el-nettet.

Deponigasanlægget er ikke besøgt i forbindelse med udarbejdelse af nærværende rapport, hvorfor en eventuel optimering af gasindvindingen ikke er vurderet for deponigasanlægget på Højer. I 2004 udgør CO2 reduktion fra det eksisterende anlæg ca. 4.500 tons CO2/år.

5.12.2 Data for deponeringsanlægget

Deponiets adresse: Affaldselskab Vest
Nyhedevej 1
6280 Højer

Driftsperiode:

Start i 1984 og er stadig i drift.

Areal med gasindvinding:

Ca. 6 ha

Dybde:

6 – 10 m. Ca. 7 m i gennemsnit

Affaldsmængde:

Ca. 350.000 tons

Affaldstyper:

  • Dagrenovation
  • Industriaffald
  • Bygningsaffald
  • Haveaffald
  • Storskrald
  • Slam

5.12.3 Data for deponigasanlægget

Ejer: ESCO International A/S
Sødalsparken 20
8220 Brabrand

Drift af anlæg:

DDH Contractors A/S
Sofiendalsvej 7
9200 Ålborg SV

Driftsperiode:

Gasanlægget startet i 1993

Årlig gasindvinding:

Nedenstående figur 5.32. viser gasindvindingen over årene.

Figur 5.32: Gasindvinding årligt og per driftstime for indvindingsanlægget på Højer deponi.

Figur 5.32: Gasindvinding årligt og per driftstime for indvindingsanlægget på Højer deponi.

Indvindingsanlæg: Indvindingsanlægget består af 41 lodrette boringer og 3 vandrette faskiner, der enkeltvis er tilsluttet et MPR Modul (Måle- Pumpe- og Regulerings Modul). Modulet har et automatisk registrerings- og kontrolsystem, men et manuelt reguleringssystem. Gassen pumpes herfra til udnyttelsesanlægget.

Udnyttelsesanlæg:

Deponigassen udnyttes i et gasmotor/generatoranlæg der er placeret i en container ved Højer deponi. El effekten er 165 kW, og den producerede elektricitet leveres til el-nettet.

Årlig
energiproduktion:

Den årlige el- produktion fremgår af nedenstående figur 5.33.

Figur 5.33: Årlig el- og varmeproduktion fra deponigasanlægget ved Højer deponi.

Figur 5.33: Årlig el- og varmeproduktion fra deponigasanlægget ved Højer deponi.

5.12.4 Estimeret fremtidig CO2 reduktion

CO2 reduktion: Den nuværende gasindvinding udgør ca. 660.000 m³/år. Når der regnes med, at metanen fra den indvundne gas ellers ville emittere fra deponiet som en drivhusgas, vil dette svare til, at indvindingen bidrager til en ækvivalent CO2 reduktion på ca. 4.500 tons CO2 for år 2004.

Af figur 5.34 fremgår den estimerede CO2 reduktion fra anlægget i fremtiden, hvis der ikke foretages nogen form for optimering af indvindingen. Dette ses årligt at udgøre 3.000 – 4.300 tons CO2, hvilket giver en samlet estimeret CO2 reduktion over årene fra 2005 til 2012 på i alt ca. 29.300 tons CO2.

Figur 5.34: Fremtidig estimeret CO<sub>2</sub> reduktion fra det eksisterende deponigasanlæg ved Højer deponi.

Figur 5.34: Fremtidig estimeret CO2 reduktion fra det eksisterende deponigasanlæg ved Højer deponi.

5.13 Kåstrup

5.13.1 Resume

På Kåstrup deponi findes et eksisterende deponigasanlæg, som anvender gassen i et decentralt kraftvarmeanlæg, der består af en gasmotor/generator enhed. Den producerede elektricitet leveres til el-nettet og en del af spildvarmen anvendes i affaldsselskabets forskellige bygninger ved deponiet.

Deponigasanlægget er besøgt i forbindelse med udarbejdelse af nærværende rapport, og undersøgelser på anlægget indikerer, at der sandsynligvis kan udføres forbedringer, som kan optimere gasindvindingen med yderligere ca. 30 m³ deponigas/h i 2005 og dermed bidrage til en yderligere CO2 reduktion fra deponiet på ca. 1.400 tons/år

5.13.2 Ejerforhold for deponeringsanlægget

Ejer Skive-Egnens Renovationssekab I/S
Kåstrupvej 20-22
7860 Spøttrup

Deponiets adresse:

Kåstrupvej 20-22
7860 Spøttrup

Ledelse:

Direktør Svend Pedersen

Drift

Ejer

5.13.3 Data for deponeringsanlægget:

Driftsperiode: Deponiet er påbegyndt i 1976 og er stadig i drift.

Areal med gasindvinding:

7 ha.

Dybde:

7-15 m. Gennemsnit ca. 10 m

Affaldsmængde:

Total: 1.000.000 tons
Der indvindes gas fra ca. 800.000 tons

Affaldstyper:

  • Dagrenovation
  • Industri- og erhvervsaffald
  • Byggeaffald
  • Haveaffald
  • Storskrald
  • Spildevandsslam

Afdækning:

Ca. 0,5 m ler og 0,2 m muld

5.13.4 Data for deponigasanlægget

Ejer: Skive-Egnens Renovationssekab I/S
Kåstrupvej 20-22
7860 Spøttrup

Drift af anlæg:

Ejer af anlægget siden 15. februar 2004. Tidligere ejet af ESCO International A/S.

Driftsperiode:

Gasanlægget er startet i 1998

Årlig gasindvinding:

Gasindvindingen er ikke registreret, men el-produktionen er registreret over hele perioden fra anlæggets start i 1998. Derfor er nedenstående figur 5.35 for gasindvindingen per driftstime udregnet ved at regne med en CH4 kvalitet på 43 % og regne med at 1 m³ ren CH4 har en brændværdi på 10 kWh. Desuden at virkningsgraden for el-produktion fra motor/generatoranlægget er 33 %.

Figur 5.35: Gasindvinding årligt og per driftstime for indvindingsanlægget ved Kåstrup deponi.

Figur 5.35: Gasindvinding årligt og per driftstime for indvindingsanlægget ved Kåstrup deponi.

Indvindingsanlæg: På deponiet findes et P-Modul (Pumpe- Modul). Der er ført 4 gasledninger ind i P-Modulet, hvor de enkelte rørledninger er tilsluttet en manifold. Ledningerne er forsynet med afspærrings- og reguleringsventiler, udtag beregnet for gasanalyser, flowglas til aflæsning af gasflow, m.v. Fra manifolden føres gasrøret med den samlede gasmængde til en kapselbæser (gaspumpe), der suger gassen fra pladsen og trykker den videre til udnyttelsesanlægget ca. 200 m fra P-Modulet.

De 4 gasledninger ind i modulet kaldes streng A, B, C og D. Disse er hver ført til forskellige områder af pladsen og fungerer som en hovedledning for de enkelte boringer i de forskellige områder, hvor boringerne da er tilsluttet. Streng A har 9 boringer tilsluttet, B har 10 boringer, C har 10 boringer og D har 6 boringer, dvs. i alt 35 boringer. Boringerne er udført med et 600 mm sneglebor. I boringerne er placeret et perforeret 110 mm PEH gasrør i midten og grus er fyldt omkring røret. Ved top er afsluttet med bentonit. Boringerne er forbundet med vandrette rør, der er nedgravet til 60 cm dybde, og tilsluttet de enkelte hovedledninger (strenge).

Ud over boringerne er der i år 2001 etableret 9 horisontale gasindvindingsrør. Disse blev primært etableret for at sikre en mere effektiv indvinding for at undgå lugtproblemer omkring deponiet. Ledningerne er boret ind med boregrej beregnet til underføringer og er anbragt i ca. 3 meters dybde med ca. 20 meters mellemrum. 5 ledninger går til en samleboks, hvor de er tilsluttet en manifold. Ledningerne er forsynet med afspærrings- og reguleringsventiler, udtag beregnet for gasanalyser, flowglas til aflæsning af gasflow, m.v. De andre 4 ledninger er på tilsvarende vis ført til en anden samleboks. Fra de 2 samlebokse er der ført 2 hovedledninger til P-Modulet, hvor de er tilsluttet uden for denne til henholdsvis hovedstreng D og C.

Udnyttelsesanlæg:

Deponigassen anvendes som brændstof i et gasmotor/generatoranlæg, med en el-effekt på 260 kWel. Motorener af fabrikat IVECO. El-produktionen sælges til nettet, og indtil for nylig har motoren været luftkølet, hvor spildvarmen ikke blev udnyttet, men nu er anlægget blevet forsynet med et varmevekslersystem, hvorfra varmen anvendes til opvarmning af samtlige bygninger på affaldscentret.

Årlig energiproduktion:

Den tidligere ejer af anlægget har foretaget registrering af el-produktionen siden start af anlægget i 1998. Nedenstående figur 5.36. viser el- produktionen over årene.

Figur 5.36: Årlig el- produktion ved Kåstrup deponi.

Figur 5.36: Årlig el- produktion ved Kåstrup deponi.

5.13.5 Forslag til optimering

Undersøgelse: Ved gennemgang af anlægget blev følgende undersøgt:
  • Anlæggets opbygning og funktion;
  • Gaskvaliteten og flow i P-Modulets 4 gasledninger fra de forskellige områder på pladsen. Desværre var gasmotor/generatoranlægget stoppet pga. for lav CH4, hvorfor flowmålingen var usikker, da pumpen blot blev startet og blæste ud i det fri i en kort periode.
  • Fra streng A og B er den indvundne gasmængde normalt ret lille, og ind i mellem næsten ingenting. Det har vist sig, at der er lunker på rørledningerne pga. sætninger i affaldet. Dette betyder at rørene bliver fyldt op med kondensvand fra gassen når dette nedkøles i rørene og herved kan det blive næsten umuligt at indvinde gassen.
  • Motor/generatoranlægget var som nævnt stoppet, men det oplyses, at det normalt stoppes torsdag eftermiddag og startes igen fredag eftermiddag. Ved start er CH4 procenten normalt omkring 67 % og ved stop nede på ca. 35 %, hvorfor motoren da stopper pga. for dårlig gaskvalitet.
  • Det blev oplyst at deponigasanlægget i øjeblikket leverer ca. 100 – 120 kW ca. 6 dage ugentlig.
  • Analyser og registreringer der blev foretaget ved besøget er anført i nedenstående tabel.

  Streng A Streng B Streng C Streng D Total
CH4 % 38 38 41 13 34
CO2 % 29 25 28 11 35
O4 % 0,2 0,7 0 4,0 0
N2 % 33 38 30 72 40
Flow m³/h 25 25 45 35 120

Forslag: For optimering af anlægget foreslås følgende:
  1. De lunker der findes specielt i streng A og B pga. sætninger i pladsen bør findes, hvorefter der graves op omkring rørene, og disse rettes ud så de får ensidigt fald mod drænpunkterne.
  2. I deponiets Etape 3 mod vest foreslås 3 vandrette boringer af samme type som de 9, der er udført i pladsens Etape 1 mod øst. Disse bores ind i en dybde af 3-4 m fra deponiets top. Samtidig bores en fjerde boring ind i ca. 10 meters dybde, med en placering så den dækker et område med flest mulige af de eksisterende boringer. Dette rør skal primært fungere som dræn for pladsen og boringerne, men vil samtidig kunne bruges til indvinding af gas. Ved at dræne området, vil der sandsynligvis kunne indvindes mere gas fra de eksisterende boringer, idet der i lang tid har været problemer med opstuvning af vand i disse.
  3. Når ovennævnte er udført, foreslås det at den eksisterende motor udskiftes med en mindre der passer i størrelse til at anvende hele gasproduktionen fra deponiet og samtidig køre i døgndrift med fuld effekt. En anden mulighed vil være, at påbygge et reguleringssystem på den eksisterende motor, således at der kan blandes naturgas i doponigassen, hvorved motoren kan køre i døgndrift med fuld belastning.
  4. En anden mulighed for ændring af motor/generatoranlægget, er at udskifte det med et nyt og mindre anlæg af Dual-Fual typen, der kan anvende et mix af dieselolie og deponigas med en lav CH4 %. Herved kan den dårlige gas, der med tiden vil blive produceret, lettere anvendes.

5.13.6 Estimeret ekstra CO2 reduktion

Estimeret ekstra gasindvinding: Det vurderes at der i gennemsnit kan indvindes ca. 6-8 m³/h fra hver af de 3 nye gasboringer og drænledningen. Desuden kan anlægget køre i døgndrift ved ændringer af styring eller udskiftning af gasmotor/generatoranlæg.

Det vurderes derfor at anlægget kan øge indvindingen med ca. 30 m³/h over hele året ved en CH4 kvalitet på ca. 40 %. Dette vil give en ekstra el-produktion på ca. 40 kWel.

CO2 reduktion:

Fra det eksisterende anlæg bidrager den indvundne metanmængde årligt med ca. 2.000 tons CO2. Ved udførelse af de foreslåede forslag til optimering af anlægget, estimeres der at kunne reduceres yderligere med ca. 1400 tons CO2 i 2005.

Af figur 5.37 fremgår den estimerede CO2 reduktion i fremtiden, såvel som den ekstra reduktion fra optimeringen. Over den viste 8 – årige periode udgør reduktionen fra optimeringen ca. 10.000 tons CO2.

Figur 5.37: Fremtidig estimeret CO<sub>2</sub> reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

Figur 5.37: Fremtidig estimeret CO2 reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

5.14 Måde

5.14.1 Resume

På Måde deponi findes et eksisterende deponigasanlæg, som anvender gassen i et kraftvarmeanlæg, der består af en gasmotor/generator enhed. Kraftvarmeanlægget er placeret ved Ebjerg Kommunes rensningsanlæg, hvor den producerede elektricitet leveres til el-nettet og spildvarmen anvendes til opvarmning af rådnetankene på rensningsanlægget.

Deponigasanlægget er besøgt i forbindelse med udarbejdelse af nærværende rapport, og undersøgelser på anlægget indikerer, at der sandsynligvis kan udføres forbedringer, som kan optimere gasindvindingen med yderligere ca. 75 m³ deponigas/h i 2005og dermed bidrage til en yderligere CO2 reduktion fra deponiet på ca. 3.600 tons/år

5.14.2 Ejerforhold for deponeringsanlægget

Ejer Esbjerg Kommune
Torvegade 74
6700 Esbjerg

Deponiets adresse:

Mådevej 93
6700 Esbjerg

Ledelse:

Palle Fur Andersen

Drift

Ejer

5.14.3 Data for deponeringsanlægget:

Driftsperiode: Deponiet er påbegyndt i 1986 og er stadig i drift.

Areal med gasindvinding:

11,5 ha.

Dybde:

Max. 25 m. Gennemsnit ca. 15 m

Affaldsmængde:

Total: 1.500.000 tons
Der indvindes gas fra ca. 1.000.000 tons

Affaldstyper:

  • Dagrenovation
  • Industriaffald
  • Handel & kontoraffald
  • Haveaffald
  • Storskraldh
  • Spildevandsslam

Afdækning:

Ca. 0,5 m ler og 0,2 m muld

5.14.4 Data for deponigasanlægget

Ejer: Esbjerg Kommune
Torvegade 74
6700 Esbjerg

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget er startet i 1993

Årlig gasindvinding:

Gasindvindingen er kun registreret fra midten af år 2000. Af nedenstående figur 5.38 ses den årlige gasindvinding fra og med år 2001.

Figur 5.38: Gasindvinding årligt og per driftstime for indvindingsanlægget på Måde deponi.

Figur 5.38: Gasindvinding årligt og per driftstime for indvindingsanlægget på Måde deponi.

Indvindingsanlæg: På deponiet findes 2 MPR-Moduler (Måle-, Pumpe- og Regulerings Moduler) der blev installeret sammen med det øvrige deponigasanlæg i 1993. Det oprindelige Modul A er dog i år 2000 flyttet til et andet område og kaldes nu MPR-Modul C, hvorfor der i dag er et modul B og C.

Til det oprindelige MPR Modul A var tilsluttet 24 lodrette gasboringer, men de fleste af disse er nu tilsluttet MPR Modul B, der samtidig har tilsluttet en del af de oprindelige 24 boringer for Modul B. Boringerne er udført med et 600 mm sneglebor. I boringerne er placeret et perforeret 150 mm PEH gasrør i midten og grus er fyldt omkring røret. Ved top er afsluttet med bentonit. Boringerne er forbundet med vandrette rør, der er nedgravet til 60 cm dybde, og tilsluttet MPR Modulet. Rørene føres ind i modulet, hvor de enkelte rørledninger er tilsluttet en manifold. Ledningerne er forsynet med afspærrings- og reguleringsventiler, udtag beregnet for gasanalyser, m.v. Fra manifolden føres gasrøret med den samlede gasmængde til en skruekompressor, der suger gassen fra pladsen og trykker den videre til udnyttelsesanlægget ca. 2 km. fra deponiet. Efter kompressoren køles gassen ned så kondens undgås i transmissionsledningen.

MPR-Modul C er det andet modul (tidligere Modul A), der indvinder fra deponiets vestlige og nyeste del, kaldet Etape 2. Her er tilsluttet 23 boringer. Opbygning og tilslutning af rør i modulet er tilsvarende Modul B.

MPR Modulerne har installeret en automatisk måling og regulering for de enkelte boringer, idet der automatisk udtages gasprøver, der analyseres for CH4, CO2, O2 og N2 kan herefter beregnes. Via PLC og computerstyring reguleres nu de enkelte boringer ved at automatikken åbner mere for reguleringsventilen på den enkelte ledning såfremt gaskvaliteten forbedres, og modsat lukker lidt ned hvis gaskvaliteten forringes.

Udnyttelsesanlæg:

Oprindelig blev gassen ført til Vestkraft og anvendt i kraftværkets kedelanlæg.

I år 2000, da MPR Modul A blev flyttet og ændret til Modul C, blev der samtidig ændret på gasudnyttelsen, idet gassen blev ført til Esbjerg rensningsanlæg, hvor den nu bliver anvendt som brændstof i et gasmotor/generatoranlæg. El-produktionen sælges til nettet, mens spildvarmen anvendes til opvarmning af rensningsanlæggets reaktortanke, sammen med den spildvarme der kommer fra gasmotorerne der kører på rensningsanlæggets biogas.

Årlig energiproduktion:

Der er ikke foretaget registrering af energiproduktionen, hvorfor disse data ikke er tilgængelige.

5.14.5 Forslag til optimering

Undersøgelse:
Ved gennemgang af anlægget blev følgende undersøgt:
  • Anlæggets opbygning og funktion;
  • Gaskvaliteten og flow i MPR Modul B.I modulet er metanprocenten 45 - 60 % for 10 af de 24 gasboringer (nogle er sluttet sammen 2 og 2 ude i pladsen). Disse har samtidig med et rimeligt flow fra 3 m³/h til over 20 m³/h. De resterende 14 boringer har enten et ringe flow, eller en dårlig gaskvalitet dvs. for lav CH4 eller for højt O2 indhold.
  • Gaskvaliteten og flow i MPR Modul C.I modulet er metanprocenten i gennemsnit 52 %. Der kan tilsluttes i alt 24 gasboringer til modulet, men der er kun tilsluttet 16, hvorfor 8 strenge er ledige for nye tilslutninger. Af de 16 tilsluttede boringer er der 2 der ikke giver gas, hvorfor der reelt kun er 14 der giver godt 100 m³/h.Registreringerne foretages automatisk i PLC og computersystemet, men i nedenstående tabel ses de overordnede tal der blev registreret ved besøget. Gennemsnit er angivet i parentes.

          Modul B
          Modul C

CH4 %:
          45-60 (51,7)
          45-65 (52,1)

CO2 %:
          30-45
          30-45

O2 %:
          0-10(0,22)
          0-9 (0,23)

N2 %
          0-30
          0-25

Sug mbar
          80
          66

Tryk bar
          1,0
          1,0

Flow
          97
          105

Forslag:

For optimering af anlægget foreslås følgende:
  1. Da der ønskes en relativ høj og konstant gaskvalitet til det eksisterende gasmotoranlæg, og der af den grund er ca. 15 boringer ved Modul B der ikke suges fra, foreslås at dele boringerne i gode og dårlige, og så føre de ca. 10 gode boringer fra Modul B i separate ledninger til Modul C, hvor de kan tilsluttes de 8 frie og 2 ineffektive boringer, der alligevel ikke giver gas i C-modulet. I Modul B tages nu den dårligere gas fra de ca. 15 boringer der er tilbage og pumpes til et nyt gasmotor/generatoranlæg af Dual-Fual typen, der kan anvende et mix af dieselolie og deponigas med en lav CH4 %. Motoren kan evt. placeres i umiddelbar nærhed af Modul B, eller et andet sted på deponiet. Herved kan den dårlige gas der ikke udnyttes i dag komme til anvendelse.
  2. En anden mulighed for udnyttelse af deponigassen med en samlet dårligere kvalitet, vil være at ændre styringen af den eksisterende gasmotor, så den kan anvende gas med en CH4 kvalitet ned til 30 %. Dette vil specielt kunne lade sig gøre ved deponigasanlæg med en automatisk måle- og reguleringssystem for gasindvindingen, som det findes i de 2 indvindingsmoduler. Men det kræver en ændring af systemet, idet det sandsynligvis vil være påkrævet, at der kan vælges forskellige og individuelle setpunkter for gaskvaliteten for de enkelte boringer.
  3. For at bestemme den mulige gasmængde der kan indvindes ekstra foreslås, at der udføres en prøvepumpning fra de 15 boringer der i givet fald anvendes med en ringere gaskvalitet. På den måde kan den rette størrelse for en ny Dual-Fual motor bestemmes, såvel som baggrunden for en evt. ændring af det eksisterende system.

5.14.6 Estimeret ekstra CO2 reduktion

Estimeret ekstra gasindvinding: Det vurderes at de 15 boringer der i øjeblikket ikke anvendes fra Modul B på grund af for ringe gaskvalitet vil kunne bruges i en Dual-Fual motor eller ved ændringer af det eksisterende reguleringsanlæg og motorstyring, hvorved disse boringer kan anvendes.

Det skønnes at der i gennemsnit kan indvindes ca. 5 m³/h fra hver af disse 15 boringer, hvorved anlægget kan øge indvindingen med ca. 75 m³/h i 2005 ved en CH4 kvalitet på ca. 38 %. Dette vil give en ekstra el-produktion på ca. 100 kWel.

CO2 reduktion:

Fra det eksisterende anlæg bidrager den indvundne metanmængde årligt med ca. 12.000 tons CO2. Ved udførelse af de foreslåede forslag til optimering af anlægget, estimeres der at kunne reduceres yderligere med ca. 3.600 tons CO2 i 2005

Af figur 5.39 fremgår den estimerede CO2 reduktion i fremtiden, såvel som den ekstra reduktion fra optimeringen. Over den viste 8 – årige periode udgør reduktionen fra optimeringen ca. 22.000 tons CO2.

Figur 5.39: Fremtidig estimeret CO<sub>2</sub> reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

Figur 5.39: Fremtidig estimeret CO2 reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

5.14.7 Estimeret økonomi ved optimering af anlæg:

Anlægsændringer: Med henblik på optimering af anlægget forudsættes i den estimerede beregningen for økonomien, at ovenstående forslag nr. 1 og 2 udføres.

Dette betyder, at de 2 MPR moduler deles op, så 10 boringer med den bedste gaskvalitet ved MPR modul B føres i vandrette rørledninger til MPR modul C. De resterende 15 boringer i modul B tilsluttes nu en ny Dual-Fual gasmotor med en påbygget el-generator der etableres i umiddelbar nærhed af MPR modul B og forbindes med en kort transmissionsledning til denne. Motoren opbygges og leveres i en container.

Generatorens effekt forudsættes til 100 kWel og den producerede strøm leveres til nettet via et kabel, der tilsluttes en transformer på deponiet. En lille del af spildvarmen fra motoren kunne evt. udnyttes, såfremt motoren blev etableret i nærheden af deponiets bygninger, men det regnes der ikke med i denne beregning.

Energipriser:

Salgspris for elektricitet: 0,60 kr./kWh

Estimeret økonomi

Af Bilag 4.2 fremgår detaljer og cash flow for den estimerede økonomi. I det følgende er hovedtallene angivet:

Total investering inkl. projekt., ca.: Kr. 1.240.000
Salg af elektricitet, 2006 ca.: Kr. 450.000
Drift og vedligehold, årligt ca.: Kr. 115.000
Driftudgift til dieselolie, årligt ca.: Kr. 65.000
Nutidsværdi ved 8 års drift og en kalkulationsrente på 6 %, ca.: Kr. 185.000
Intern rente (IRR): 10,3 %

5.15 Noveren

5.15.1 Resume

På Noverens deponi findes et eksisterende deponigasanlæg, som anvender gassen i et decentralt kraftvarmeanlæg, der består af en gasmotor/generator enhed. Den producerede elektricitet leveres til el-nettet og en del af spildvarmen anvendes i affaldsselskabets forskellige bygninger og kontorer ved deponiet.

Deponigasanlægget er besøgt i forbindelse med udarbejdelse af nærværende rapport, og undersøgelser på anlægget indikerer, at der sandsynligvis kan udføres forbedringer, som kan optimere gasindvindingen med yderligere ca. 33 m³ deponigas/h i 2005 og dermed bidrage til en yderligere CO2 reduktion fra deponiet på ca. 1.600 tons/år.

5.15.2 Ejerforhold

Ejer NOVEREN I/S
Hageholmvej 7
4532 Gislinge

Deponiets adresse:

Hageholmvej 7
4532 Gislinge

Ledelse:

Ebbe Mondrup

Drift

Ejer

5.15.3 Data for deponiet:

Driftsperiode: Deponiet blev startet i 1990 og anvendes stadig.

Areal med gasindvinding:

3,5 ha.

Dybde:

Gennemsnit 13 m

Affaldsmængde:

Der er i alt deponeret ca. 580.000 tons, hvoraf der indvindes gas fra ca. 400.000 tons

Affaldstyper:

  • Dagrenovation
  • Erhvervsaffald
  • Bygningsaffald
  • Storskrald
  • Spildevandsslam

Afdækning:

Grus som rodspærre og ca. 0,3 m muld

5.15.4 Data for deponigasanlægget

Ejer: NOVEREN I/S
Hageholmvej 7
4532 Gislinge

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget er startet i 2001

Årlig gasindvinding:

Gasindvindingen er registreret fra 2002, men der er tilsyneladende fejl i registreringen, hvorfor nedenstående figur 5.40 er udregnet ved at regne med en CH4 kvalitet på 45 % og regne med at 1 m³ ren CH4 har en brændværdi på 10 kWh. Desuden at virkningsgraden for el-produktion fra motor/generatoranlægget er 36 %.

Figur 5.40: Gasindvinding årligt og per driftstime for indvindingsanlægget ved Noverens deponi.

Figur 5.40: Gasindvinding årligt og per driftstime for indvindingsanlægget ved Noverens deponi.

Indvindingsanlæg: På deponiet findes et MPR-Modul (Måle-, Pumpe- og Regulerings Modul) der blev installeret sammen med det øvrige deponigasanlæg i 2001.

Til MPR Module er i alt tilsluttet 8 lodrette gasboringer der er udført med et 600 mm sneglebor. I boringerne er placeret et perforeret 150mm PEH gasrør i midten fyldt op med grus omkring. Ved top er afsluttet med bentonit. Boringerne er forbundet med vandrette rør, der er nedgravet til 60 cm dybde, og tilsluttet MPR Modulet. Der er desuden forsøgsmæssigt tilsluttet en perkolatbrønd for at undersøge muligheden for at indvinde gas fra dette system.

I MPR Modulet føres rørene ind i begge sider, hvor de enkelte rørledninger er tilsluttet en manifold i hver side af containeren. Ledningerne er forsynet med afspærrings- og reguleringsventiler, flowmåler samt udtag til et gasanalyseinstrument. Fra manifoldene føres gasrørene med den samlede gasmængde til en kapselblæser, der suger gassen fra pladsen og trykker den videre til udnyttelsesanlægget, der er placeret i en anden container umiddelbart ved siden af MPR Modulet. Pumpens kapacitet er 150 m³/h.

Rørene føres ind i modulet, hvor de enkelte rørledninger er tilsluttet en manifold. Ledningerne er forsynet med afspærrings- og reguleringsventiler, by-pass hvor en automatisk ventil en gang i døgnet leder gassen fra den enkelte boring til en målesektion, hvor der udtages prøver for gasanalyser, og gasflowet registreres. Fra manifolden føres gasrøret med den samlede gasmængde til en skruekompressor, der suger gassen fra pladsen og trykker den videre i en ca. 700 m lang transmissionsledning til udnyttelsesanlægget der er placeret ved deponiets øvrige bygninger.

MPR Modulet har som nævnt ovenfor, installeret et måle- og analyseudstyr for de enkelte boringer, idet der automatisk udtages gasprøver en gang daglig, der analyseres for CH4, CO2 og O2. Dette registreres anlæggets SCADA system, hvor aktuelle såvel som historiske data kan ses på PC skærmen.

Udnyttelsesanlæg:

Gassen udnyttes i et kraftvarmeanlæg der består af et gasmotor/generatoranlæg af fabrikat Deutz. El-effekt på 170 kWel og 250 kWvarme. Strømmen leveres til el-nettet og en lille del af varmen anvendes til opvarmning af Noverens kontorer, værksteder og garager.

Årlig energiproduktion:

El produktionen er registreret siden år 2002. Nedenstående figur 5.41 viser el- produktionen over årene.

Figur 5.41: Årlig el- produktion ved Noverens deponi.

Figur 5.41: Årlig el- produktion ved Noverens deponi.

5.15.5 Forslag til optimering

Undersøgelse: Ved gennemgang af anlægget på blev følgende undersøgt eller oplyst:
  • Anlæggets opbygning og funktion.
  • Gaskvaliteten for CH4, CO2, O2 og H2S blev analyseret i MPR modulet fra de enkelte boringer og manifold med et bærbart analyseinstrument, der endvidere beregner N2. Gaskvaliteten fra boring 4 er meget dårlig, men 5 af boringerne giver en CH4 kvalitet på 40 – 60 %. Efter at ventilen på den dårlige boring er lukket lidt til og gasflowet herfra dermed reduceret, stiger kvaliteten i den samlede gasmængde fra 42 til 49 % CH4. Den ekstrem dårlige gaskvalitet fra boring 4 skyldes sandsynligvis indtrængning af atmosfærisk luft i pladsen omkring boringen. Analyserne for det samlede flow, er anført i nedenstående tabel.
  • Gaskvaliteten for CH4, CO2 og O2 blev endvidere aflæst i gasanalyseskabet, hvorfra dataoverføres til PC skærmen.
  • Flow for de enkelte gasrør, der som nævnt ovenfor, bliver målt en gang daglig, men det tyder på at disse målinger ikke er nøjagtige.
  • Det blev oplyst, at motoren normalt er stoppet hver nat fra kl. 18:00 til 6:00, da gaskvaliteten bliver for dårlig til at motoren kan køre. Efter et stop i indvindingen øges kvaliteten og anlægget kan da køre igen om dagen.
  • De analyser og registreringer der blev udført i MPR og motor modulet, fremgår af nedenstående tabel, idet gasanalyser og flow dog kun er anført for den totale gasmængde:

CH4 %:
50 %

CO2 %:
29 %

O2 %
0 %

N2 %:
21 %

H2S ppm:
400 ppm

Total flow* (gasmåler):
25 m³/h

Sug fra plads:
- 65 mbar

El-ydelse:
100 kW

*Det totale flow aflæst og noteret i ovenstående skema er tilsyneladende ret unøjagtigt, idet en el-produktion på ca. 100 kW kræver ca. 60 m³/h

  • Gaskvaliteten blev endvidere undersøgt med et bærbart gasanalyseinstrument i 2 perkolatbrønde. I den ene, hvorfra der forsøgsmæssigt suges var der 8 % CH4, hvor der i den anden ikke kunne registreres gas, men betonbrøndene er også meget utætte, og det kunne ikke konstateres hvor langt perkolatet stod op i disse. findes en

Forslag:

For optimering af anlægget foreslås følgende:
  1. Da det er vigtig for den manuelle indregulering, at vide hvor stort et gasflow der er fra de enkelte boringer, foreslås at rørene fra boringerne i MPR Modulet forsynes med flowglas der viser det aktuelle flow i m³/h.
  2. Den eksisterende flowmåler bør kalibreres
  3. Det eksisterende gasanalyseinstrument bør regelmæssigt kalibreres.
  4. Det foreslås, at der anskaffes et bærbart gasanalyseinstrument, evt. af typen med en flowmåler indbygget.
  5. Det undersøges i øjeblikket om der kan indvindes gas fra perkolatsystemet. Det foreslås at gøre dette flere steder, men det er uden tvivl nødvendigt at tætne perkolatbrøndene i samlinger over jorden samt ved dæksler.
  6. Det foreslås at udvide anlægget med 4-5 boringer i celle 4, da der på nuværende tidspunkt er en større gasproduktion herfra end der vil være i fremtiden.
  7. Motoranlægget foreslås justeret så det kan køre længere ned i kvalitet for gassen, hvorved der kan køres flere timer i løbet af døgnet, selv om kvaliteten kommer under 40 % CH4.
  8. Motor/generatoranlægget kunne evt. udskiftes til en størrelse der kunne køre i døgndrift. Selv om der er en vis bufferkapacitet i deponiet, vil der dog ske nogen emission i de 12 timer daglig, hvor anlægget er stoppet. Det fremgik dog af diskussionen, at der er et andet biogasanlæg under opbygning, specielt for husholdningsaffald, som tilsyneladende vil bidrage med så meget ekstra gas, at anlægget på denne måde kan køre i døgndrift. Hvis dette bliver tilfældet er problemet med emission om natten løst.

5.15.6 Estimeret ekstra CO2 reduktion

Estimeret ekstra gasindvinding: Det vurderes at anlægget kan indreguleres betydelig bedre, hvis ovennævnte gasanalyse- og flowmåleudstyr anskaffes og herved øge gasindvindingen. Det vurderes, at en ændring i motorens styring vil bidrage med gas i den periode hvor anlægget nu står stille, dog med en ringere gaskvalitet. Det skønnes at gasproduktionen vil gå ned fra de nuværende ca. 50 m³/h ved 45 % CH4 til ca. 40 m³/h ved kun 40 % CH4. Men da anlægget så vil køre i kontinuerlig drift, vil dette betyde en forøgelse af indvindingen med ca. 15 m³/h over hele året.

Det skønnes endvidere at der i gennemsnit kan indvindes ca. 3 m³/h fra hver af de 4 nye boringer i celle 4 og tilsvarende fra 2 perkolatbrønde, hvilket i alt giver 18 m³/h, ligeledes over hele året.

Herved kan indvindingen øges med ca. 33 m³/h i 2005 ved en skønnet CH4 kvalitet på ca. 40 %. Dette vil give en ekstra el-produktion på ca. 45 kWel.

CO2 reduktion:

Fra det eksisterende anlæg bidrager den indvundne metanmængde årligt med en CO2 reduktion på ca. 700 tons CO2. Ved udførelse af de foreslåede forslag til optimering af anlægget, estimeres der at kunne reduceres yderligere med ca. 1.600 tons CO2.

Af figur 5.42 fremgår den estimerede CO2 reduktion i fremtiden, såvel som den ekstra reduktion fra optimeringen. Over den viste 8 – årige periode indtil 2012 udgør reduktionen fra optimeringen ca. 10.000 tons CO2.

Figur 5.42: Fremtidig estimeret CO<sub>2</sub> reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

Figur 5.42: Fremtidig estimeret CO2 reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

5.16 Oudrup

5.16.1 Resume

På Oudrup deponi findes et eksisterende deponigasanlæg, som anvender gassen i et decentralt kraftvarmeanlæg, der består af en gasmotor/generator enhed. Den producerede elektricitet leveres til el-nettet og spildvarmen leveres til det lokale fjernvarmenet i Vindblæs.

Deponigasanlægget er besøgt i forbindelse med udarbejdelse af nærværende rapport, og undersøgelser på anlægget indikerer, at der sandsynligvis kan udføres forbedringer, som kan optimere gasindvindingen med yderligere ca. 9 m³ deponigas/h i 2005 og dermed bidrage til en yderligere CO2 reduktion fra deponiet på ca. 450 tons/år

5.16.2 Ejerforhold for deponeringsanlægget

Ejer I/S Renovest
Stengårdsvej 33
9670 Løgstør

Deponiets adresse:

Stengårdsvej 33
9670 Løgstør

Ledelse:

Direktør Henning Christensen

Drift

Ejer

5.16.3 Data for deponeringsanlægget:

Driftsperiode: Deponiet er påbegyndt i 1979 og er stadig i brug.

Areal med gasindvinding:

Ca. 3,3 ha.

Dybde:

Gennemsnit ca. 15 m

Affaldsmængde:

Total: 600.000 tons
Der indvindes gas fra ca. 480.000 tons

Affaldstyper:

  • Dagrenovation
  • Industriaffald
  • Haveaffald
  • Storskrald
  • Bygningsaffald
  • Spildevandsslam

Afdækning:

0,5 m ler og 0,3 m muld

5.16.4 Data for deponigasanlægget

Ejer: Vindblæs Kraftvarme Amba
Sparevej 7
9670 Løgstør

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget er startet i 1998

Årlig gasindvinding:

Gasforbruget i kraftvarmeanlægget er et mix af naturgas og deponigas, og gasindvindingen fra deponiet kan ikke umiddelbart oplyses, men ved at regne baglæns ud fra de udbetalte CO2 tilskud for henholdsvis deponigas og naturgas er gasmængden for deponigas udregnet for årene 2000 til og med 2004. Af nedenstående figur 5.43 ses gasindvindingen over disse år samt den tilhørende gasmængde per driftstime for selve indvindingsanlægget, der kører i kontinuerlig drift.

Figur 5.43: Gasindvinding årligt og per driftstime for indvindingsanlægget ved Oudrup deponi.

Figur 5.43: Gasindvinding årligt og per driftstime for indvindingsanlægget ved Oudrup deponi.

Indvindingsanlæg: På deponiet findes et P-Modul (Pumpe- Modul). Der er ført 4 gasledninger ind i P-Modulet, hvor de enkelte rørledninger er tilsluttet en manifold. Ledningerne er forsynet med afspærrings- og reguleringsventiler, udtag beregnet for gasanalyser, flowglas til aflæsning af gasflow, m.v. Fra manifolden føres gasrøret med den samlede gasmængde til en kapselblæser (gaspumpe), der suger gassen fra pladsen og trykker den videre til et gaslager der består af 2 stk. 500 m³ plastposer (udført i polyethylen).

De 4 gasledninger ind i modulet kaldes streng A, B, C og D. Disse er hver ført til forskellige områder af pladsen og fungerer som en hovedledning for de enkelte boringer i de forskellige områder, hvor boringerne da er tilsluttet. Der er 6 boringer tilsluttet hver streng, dvs. i alt 24 boringer. Boringerne er udført med et 600 mm sneglebor. I boringerne er placeret et perforeret 110 mm PEH gasrør i midten og grus er fyldt omkring røret. Ved top er afsluttet med bentonit. Boringerne er forbundet med vandrette rør, der er nedgravet til 60 cm dybde, og tilsluttet de enkelte hovedledninger (strenge).

Ud over disse boringer er der i år 2001 etableret 8 nye gasboringer udført med rambuk.

Diameter for boring er 150 mm med et 50 mm PEL gasindvindingsrør perforeret fra 2 m. under deponiets overflade. Grus er opfyldt omkring gasrøret og øverst er tætnet med bentonit. Fra toppen af røret føres gassen i et vandret 50 mm PEL rør til en reguleringsboks med en manifold, hvor ledningerne er tilsluttet. Ledningerne er forsynet med kuglehaner til afspærring og regulering af gasflow, udtag beregnet for gasanalyser, m.v.

Ud over boringer er der udført 3 faskiner, hvor en rende er gravet ned i affaldet. Renden er fyldt op med grus, hvori et dobbeltvægget drænrør er placeret. Gassen indvindes nu via et tilkoblet vandret 50 mm PEL rør der føres til ovennævnte reguleringsboks.

Streng C og D er nu koblet sammen og føres ind i P-Modulet som streng C, mens de nye boringer og faskiner er koblet på streng D.

Udnyttelsesanlæg:

Det omtalte gaslager på i alt 1.000 m³ anvendes til oplagring af deponigassen, der så anvendes i udnyttelsesanlægget ca. halvdelen af døgnet for at få en bedre afregningspris i spids- og højlastperioder.

Fra gaslageret pumpes gasssen til udnyttelsesanlægget i Vindblæs, hvor et kraftvarmeanlæg er etableret ved byens fjernvarmeselskab.

Gassen udnyttes i et gasmotor/generatoranlæg, der er beregnet til at kunne køre på både deponigas og naturgas. Motoren er af fabrikat Jenbacher, type 212, med en generatoreffekt på 664 kWel

Årlig energiproduktion:

Anlægget har produceret omkring 2000 MW el per år med en blanding af deponigas og naturgas. Ca. 25 % af produktionen hidrører fra deponigassen. Det er beregnet for de enkelte år, hvor stor en del der kommer fra deponigassen, og i nedenstående figur 5.44 ses el- og varmeproduktionen over årene hidrørende fra deponigassen.

Figur 5.44: Årlig el- og varmeproduktion ved Oudrup deponi.

Figur 5.44: Årlig el- og varmeproduktion ved Oudrup deponi.

5.16.5 Forslag til optimering

Undersøgelse: Ved gennemgang af anlægget blev følgende undersøgt eller oplyst:
  • Anlæggets opbygning og funktion;
  • Gaskvalitet, flow, m.v. fra de 4 manifolde.Der er en relativ dårlig gaskvalitet på måletidspunktet. Gaskvaliteten tyder på der suges atmosfærisk luft ned gennem pladsen og ind i gassystemet, da der er højt N2 indhold og lavt O2(ilten omsættes, hvorimod kvælstoffet ikke omsættes). For højt sugetryk kan forårsage luftindtrængning. Det oplyses, at sugetrykket skal være specielt højt ved de nye boringer, hvilket sandsynligvis skyldes deres meget lille sugeoverflade, idet diameteren for disse boringer kun er 150 mm, i forhold til de tidligere med en diameter på 600 mm.
  • Det oplyses, at der normalt kommer en del gas fra området med de nye boringer, hvor der også er deponeret en del organisk affald. Dette er dog ikke tilfældet i øjeblikket, jf. nedenstående skema med målinger. Kapselblæseren kan max. suge 90 mbar, og der suges i øjeblikket med 70 mbar.
  • Anlægget har som det eneste i Danmark, et 1.000 m³ gaslager, der gør at gassen kan lagres og anvendes i gasmotoren på de mest fordelagtige tidspunkter. Dette kræver imidlertid 2 gaspumper, idet der er en ekstra pumpe, der presser gassen fra lageret til motoren. Det oplyses at der ofte ses en lavere CH4 kvalitet i begyndelsen af perioden, hvor gassen pumpes fra lageret til udnyttelsesanlægget.
  • Gasmotoren anvender som nævnt et mix af deponigas og naturgas, men det oplyses, at deponigassen skal indeholde mindst 46% CH4 for at motoren kan køre på det.
  • Analyser og registreringer der blev foretaget ved besøget er anført i nedenstående tabel.

  Streng A Streng B Streng C Streng D Total
CH4 % 36 39 35 37 37
CO2 % 29 25 17 30 25
O4 % 0 0 0 0 0
N2 % 35 36 48 33 38
Flow m³/h 8 13 8 8 37
Sug fra plads:         70 mbar
Gastemperatur fra plads:         13°C

Forslag: For optimering af anlægget foreslås følgende:
  1. Kapselblæseren der suger fra pladsen kan evt. udskiftes, til en der har et større sug, hvorved der sandsynligvis kan indvindes mere fra de nye boringer. Det bør dog først undersøges om den eksisterende kan justeres op i sugetryk.
  2. Det bør undersøges om de nye boringer er fyldt med vand og derfor eventuelt kræver et stort sugetryk.
  3. Den dårlige gaskvalitet i starten af pumpeperioden fra gaslageret kan eventuelt skyldes lagdeling af gassen, hvor metanen pga. sin ringe massefylde stiger til toppen og kuldioxiden til bunden. Da der suges ud fra bunden af lageret, kan det derfor tænkes, at dette forhold er skyld i den ringere kvalitet i starten. Det foreslås derfor, at røret til udsugning af gassen evt. hæves inde i gaslageret.
  4. Gasmotoren er beregnet til at kunne køre på ren naturgas, ren deponigas, eller en blanding af disse gasser. Da det er oplyst, at motoren tilsyneladende ikke kan køre på lavere CH4 kvalitet end 46 %, tyder det på, at der er noget galt med justeringen af motoren, afhængig af gassens brændværdi, da der normalt ikke er problemer med brug af deponigas, hvor CH4 procenten er nede på 40 % eller endog lavere. I dette tilfælde, hvor deponigassen suppleres med naturgas, skulle kvaliteten kunne være betydelig ringere.Derfor foreslås en ændring af styringen, så gas med en lavere kvalitet kan anvendes.

5.16.6 Estimeret ekstra CO2 reduktion

Estimeret ekstra gasindvinding: Da det er oplyst, at deponigassen normalt har en højere CH4 kvalitet, end de gasanalyser der er taget ved besøget, vurderes det at der kan suges en større gasmængde fra deponiet med en tilstrækkelig kvalitet, hvis pumpen justeres eller udskiftes, så et større vacum opnås. Fra de eksisterende 30 boringer suges kun ca. 40 m³/h svarende til et gennemsnit på 1,3 m³/h fra hver boring.

Det er noget usikkert, hvor stor en ekstra gasmængde der eventuelt vil kunne indvindes, men sandsynligvis et gennemsnit på ca. 0,3 m³/h fra hver boring.

Det skønnes derfor at anlægget totalt kan øge indvindingen med ca. 9 m³/h i 2005 ved en CH4 kvalitet på ca. 40 %.

CO2 reduktion:

Fra det eksisterende anlæg bidrager den indvundne metanmængde årligt med ca. 2.000 tons CO2. Ved udførelse af de foreslåede forslag til optimering af anlægget, estimeres der at kunne reduceres yderligere med ca. 450 tons CO2 årligt.

Af figur 5.45 fremgår den estimerede CO2 reduktion i fremtiden, såvel som den ekstra reduktion fra optimeringen. Over den viste 8 – årige periode udgør reduktionen fra optimeringen ca. 2.900 tons CO2.

Figur 5.45: Fremtidig estimeret CO<sub>2</sub> reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

Figur 5.45: Fremtidig estimeret CO2 reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

5.17 Pillemark

5.17.1 Resume

På Pillemark deponi findes et eksisterende deponigasanlæg, som anvender gassen i en gasmotor/generator enhed. Den producerede elektricitet leveres til el-nettet.

Deponigasanlægget er ikke besøgt i forbindelse med udarbejdelse af nærværende rapport, hvorfor en eventuel optimering af gasindvindingen ikke er vurderet for deponigasanlægget på Pillemark. Anlægget har ikke kørt over længere perioder, men hvis det eksisterende anlæg kommer i kontinuerlig drift, vil CO2 reduktion fra det eksisterende anlæg udgør ca. 700 tons CO2/år.

5.17.2 Data for deponeringsanlægget

Deponiets adresse: Pillemark
8305 Samsø

Driftsperiode:

Starten er sandsynligvis omkring 1940 og deponiet er lukket i 1985.

Areal med gasindvinding:

Ca. 2 ha

Dybde:

4 – 12 m. Ca. 8 m i gennemsnit

Affaldsmængde:

Ca. 150.000 tons

5.17.3 Data for deponigasanlægget

Ejer: Samsø Deponigaslav
Thorup Møllevej 8
8305 Samsø

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget er startet i 2000

Årlig gasindvinding:

Der har indtil for nylig været forskellige problemer med anlægget, så som vand i boringer, indtrængning af atmosfærisk luft, m.v., hvorfor det kun er i korte perioder der er foretaget indvinding, og kun med ca. 5 – 10 m³ deponigas/h. Der er derfor ikke tilgængelige data for årlig gasproduktion.

Indvindingsanlæg:

Indvindingsanlægget består af ca. 29 lodrette boringer, der er sat forholdsvis tæt. Der er udført 75 mm huller med en rambuk, og hullet er forsynet med et 32 mm perforeret gas-sugerør. Boringerne er tilsluttet vandrette sugerør, som er koblet sammen og ender i et fælles sugeledning der er ført til anlægscontainer med gaspumpe og udnyttelsesanlæg.

Udnyttelsesanlæg:

Deponigassen udnyttes i et Dual-Fual gasmotor/generatoranlæg der er placeret ianlægscontaineren på deponiet. El effekten er 15 kW, og den producerede elektricitet leveres til el-nettet.

Årlig energiproduktion:

På grund af de problemer der er nævnt ovenfor under årlig gasproduktion, er der heller ikke tilgængelige data for årlig el-produktion.

5.17.4 Estimeret fremtidig CO2 reduktion

CO2 reduktion: Hvis anlægget kommer til at køre og producere f. eks. 10 kW eektricitet, som er generatoren effekt, vil dette kræve en gasindvinding på 7 – 10 m³ gas, afhængig af CH4 procenten.

Hvis der regnes med, at metanen fra den indvundne gas ellers ville emittere fra deponiet som en drivhusgas, vil dette svare til, at indvindingen bidrager til en ækvivalent CO2 reduktion på ca. 700 tons CO2 for år 2004.

5.18 Randers

5.18.1 Resume

Randers kommune har 2 deponier med gasindvinding, hvor deponigassen fra begge anvendes i det samme energi-udnyttelsesanlæg på kraftvarmeanlægget i Randers, hvor det indfyres i en af de store kedler sammen med øvrigt brændsel. Indvindingsanlæggene på Romalt og Suderholmen deponier er næsten identiske.

Deponigasanlægget er besøgt i forbindelse med udarbejdelse af nærværende rapport, og undersøgelser på anlægget indikerer, at der sandsynligvis kan udføres forbedringer, som kan optimere gasindvindingen med yderligere ca. 75 m³ deponigas/h og dermed bidrage til en yderligere CO2 reduktion fra deponiet på ca. 3.700 tons/år.

5.18.2 Ejerforhold for deponeringsanlægget

Ejer Randers Kommune
Østergade 12
8900 Randers

Deponiets adresse:

Romalt Deponi
Ørneborgvej
8900 Randers

Suderholmen Deponi
Suderholmen
8900 Randers

Ledelse:


Drift

Ejer

5.18.3 Data for deponeringsanlægget:

Driftsperiode: Deponiet på Suderholmen er påbegyndt i 1946 og afsluttet i 1982.
Romalt er påbegyndt i 1983 og er stadig i drift.

Areal med gasindvinding:

Romalt har ca. 3,0 ha.
Suderholmen har ca. 5 ha.

Dybde:

Romalt ca. 8 - 40 m. Gennemsnit ca. 26 m

Affaldsmængde:

På Romalt er der total: ca. 900.000 tons
Der indvindes gas fra ca. 800.000 tons
På Suderholmen er der total: ca. 1.000.000 tons
Der indvindes gas fra ca. 900.000 tons

Affaldstyper:

  • Dagrenovation
  • Erhvervsaffald
  • Bygningsaffald
  • Haveaffald
  • Storskrald
  • Spildevandsslam
  • Slagger og flyveaske

Afdækning:

Ca. 0,5 m ler og 0,3 m muld

5.18.4 Data for deponigasanlægget

Ejer: Randers Kommune
Østergade 12
8900 Randers

Drift af anlæg:

Energi Randers
Agerskellet 7
8900 Randers

Driftsperiode:

Gasanlægget på Romalt er startet i 1994 og på Suderholmen i 1996

Årlig gasindvinding:

Gasindvindingen er registreret fra 1997, hvor begge indvindingsanlæg har været sat i drift. Gasmængde og kvalitet er registreret samlet for de 2 pladser inde på kraftvarmeanlægget, hvor gassen anvendes. Nedenstående figur 5.46 viser gasindvindingen over årene.

Det er dog vigtigt at bemærke, at anlægget ikke kører i døgndrift. I figuren er m³/h angivet i de driftstimer anlægget kører.

Figur 5.46: Gasindvinding årligt og per driftstime for begge indvindingsanlæg i Randers.

Figur 5.46: Gasindvinding årligt og per driftstime for begge indvindingsanlæg i Randers.

Indvindingsanlæg: Gasindvindingsanlægget er på begge pladser etableret med 40 lodrette boringer der er udført med et 600 mm sneglebor. I boringerne er placeret et perforeret 110 mm PEH gasrør i midten. Ved top er afsluttet med bentonit. Boringerne er forbundet med vandrette rør, der er nedgravet til 60 cm dybde, og tilsluttet et MPR-Modul (Måle-, Pumpe- og Regulerings Modul). Rørene føres ind i modulet, hvor de enkelte rørledninger er tilsluttet en manifold. Ledningerne er forsynet med afspærrings- og reguleringsventiler, udtag beregnet for gasanalyser, m.v. Fra manifolden føres gasrøret med den samlede gasmængde til en skruekompressor, der suger gassen fra pladsen og trykker den videre til udnyttelsesanlægget ca. 3 km. fra deponierne. Efter kompressoren køles gassen ned så kondens undgås i transmissionsledningen.

MPR Modulet har installeret en automatisk måling og regulering for de enkelte boringer, idet der automatisk udtages gasprøver, der analyseres for CH4, CO2, O2 og N2 kan herefter beregnes. Via PLC og computerstyring kan de enkelte boringer reguleres ved at automatikken åbner mere for reguleringsventilen på den enkelte ledning såfremt gaskvaliteten forbedres, og modsat lukker lidt ned hvis gaskvaliteten forringes.

Udnyttelsesanlæg:

Gassen udnyttes i et kedelanlæg på Randers Kraftvarmeværk. Her er monteret et fyr beregnet for biogas/deponigas på en af de store kedler, hvor der som primært brændsel anvendes kul og endvidere flis, olivenrester, m.m. Men en lille del på godt 0,5 % kommer fra deponigassen.

Årlig energiproduktion:

Kedeleffekten i dampkedlen, hvor deponigassen anvendes som brændsel er ca. 85 %. El- og varmeproduktionen fra dampturbinen fordeler sig ved fuld belastning med 52 MW el og 116 MW varme, hvilket giver en alfa værdi på 0,46. Af den producerede energimængde omsættes 31 % til el og 69 % til varme. Nedenstående figur 5.47 viser el- og varmeproduktionen over årene fra den del af brændslet der hidrører fra deponigassen.

Figur 5.47: Årlig el- og varmeproduktion fra begge deponigasanlæg i Randers.

Figur 5.47: Årlig el- og varmeproduktion fra begge deponigasanlæg i Randers.

5.18.5 Forslag til optimering

Undersøgelse: Det var kun anlægget på deponiet Romalt der blev undersøgt, men anlægget på Suderholmen er nogenlunde identisk. Ved gennemgang af anlægget på Romalt blev følgende undersøgt eller oplyst:
  • Anlæggets opbygning og funktion.
  • Gaskvaliteten blev aflæst på PC skærmen, hvor analyser for gassen fra de enkelte boringer, såvel som ventilåbningen på disse kan registreres. Enkelte boringer og manifold blev endvidere også analyseret med et bærbart analyseinstrument.
  • Flow for de enkelte gasrør i MPR modulet blev aflæst på flowglassene.
  • Det automatiske gasanalysesystem og den efterfølgende regulering af motorventilerne ser ud til at fungere efter hensigten.
  • De analyser og registreringer der blev udført i MPR modulet, fremgår af nedenstående tabel (kun gasanalyser fra manifold er anført, selv om de blev foretaget på samtlige gasrør fra boringerne):

CH4 %:
49,3 %

CO2 %:
39,3 %

O2 %
0 %

N2 %
11,4 %

Total flow (aflæsning af flowglas, der er usikker):
123 m³/h

Total flow (gasmåler):
107 m³/h

Sug fra plads:
5 mbar

Tryk i transmissionsledning:
0,837

Gas temperatur fra plads:
25°C

Gas temperatur efter køling:
2,6°C

Det oplyses at kraftvarmeanlægget har monteret en biogasbrænder der skal have gassen med minimum 46 % CH4.

Forslag:

For optimering af anlægget foreslås følgende:
  1. Anlægget kører tilsyneladende rimelig optimalt. Men da anlægget er stoppet fra fredag middag til mandag morgen, er der 66 timer ud af 168 ugentlige timer, hvor anlægget ikke kører. Det oplyses at anlægget står stille i weekenden for at forbedre gaskvaliteten, der som nævnt kræves at indeholde et minimum på 46 % CH4. Det foreslås at udskifte brænderen, så den kan køre med en mindre brændværdi, hvorved gasanlægget kan køre i døgndrift. Selv om gaskvaliteten vil blive lidt ringere, vil driften hele døgnet uden tvivl give betydelig mere energi. Desuden vil der ikke være så stor en emission fra pladsen, idet der i de ca. 2½ dag om ugen anlægget er stoppet, alt andet lige, vil ske en forøget emission fra pladsen, selv om denne har en bufferkapacitet, der kan tilbageholde noget af gassen i en kortere periode.

5.18.6 Estimeret ekstra CO2 reduktion

Estimeret ekstra gasindvinding: Det vurderes, at en ændring som foreslået vil bidrage med gas i den periode hvor anlægget nu står stille, dog med en ringere gaskvalitet. Det skønnes at gasproduktionen vil gå ned fra de nuværende ca. 210 m³/h ved 50 % CH4 til ca. 190 m³/h ved kun 40 % CH4. Men da anlægget så vil køre i kontinuerlig drift, vil dette betyde en forøgelse af indvindingen med ca. 70 m³/h over hele året.

CO2 reduktion:

Fra det eksisterende anlæg bidrager den indvundne metanmængde årligt med en CO2 reduktion på ca. 7.000 tons CO2. Ved udførelse af de foreslåede forslag til optimering af anlægget, estimeres der at kunne reduceres yderligere med ca. 3.700 tons CO2.

Af figur 5.48 fremgår den estimerede CO2 reduktion i fremtiden, såvel som den ekstra reduktion fra optimeringen. Over den viste 8 – årige periode indtil 2012 udgør reduktionen fra optimeringen ca. 23.000 tons CO2.

Figur 5.48: Fremtidig estimeret CO<sub>2</sub> reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

Figur 5.48: Fremtidig estimeret CO2 reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

5.18.7 Estimeret økonomi ved optimering af anlæg:

Anlægsændringer: Med henblik på optimering af anlægget forudsættes i den estimerede beregningen for økonomien, at ovenstående forslag nr. 1 udføres.

Dette betyder, at det eksisterende fyr på kedelanlægget udskiftes med et mindre, der kan justeres til en lavere gaskvalitet.

Det er desuden nødvendigt at udskifte kompressorerne, da de ikke kan yde så lille en gasmængde som der kræves ved ændring af anlægget til døgndrift. De kan evt. udføres et omløb, men der regnes i økonomiberegningen med en udskiftning, da det også vil give en besparelse på driften af anlæggets el-forbrug.

Energipriser:

Salgspris for gas: 0,682 kr./m³ deponigas ved 50% CH4

Estimeret økonomi

Af Bilag 4.3 fremgår detaljer og cash flow for den estimerede økonomi. I det følgende er hovedtallene angivet:

Total investering inkl. projekt., ca.: Kr. 350.000
Ekstra salg af varme, 2006 ca.: Kr. 317.000
Ingen ekstra drift og vedligehold: Kr. 0,00
Nutidsværdi ved 8 års drift og en kalkulationsrente på 6 %, ca.: Kr. 1.250.000
Intern rente (IRR): 89 %

5.19 Sandholt-Lyndelse

5.19.1 Resume

På Sandholt Lyndelse deponi findes et eksisterende deponigasanlæg, som anvender gassen i et gasmotor/generator anlæg, der producerer elektricitet.

Deponigasanlægget er besøgt i forbindelse med udarbejdelse af nærværende rapport, og undersøgelser på anlægget indikerer, at der sandsynligvis kan udføres forbedringer, som kan optimere gasindvindingen med yderligere ca. 135 m³ deponigas/h i 2005 og dermed bidrage til en yderligere CO2 reduktion fra deponiet på ca. 4.500 tons/år.

5.19.2 Ejerforhold for deponeringsanlægget

Ejer Fyns Affalds Koordineringsselskab
Landevejen 5
5672 Broby

Deponiets adresse:

Landevejen 5
5672 Broby

Ledelse:

Morten Bonde

Drift

Ejer

5.19.3 Data for deponeringsanlægget:

Driftsperiode: Deponiet er påbegyndt i 1977 og lukket i 2002. Deponiet er i øjeblikket under retablering med beplantning.

Areal med gasindvinding:

I alt ca. 20 ha. med gasindvinding fra ca. 14 ha.

Dybde:

9-26 m. Gennemsnit ca. 15 m

Affaldsmængde:

Total: 1.700.000 tons
Der indvindes gas fra ca. 1.700.000 tons

Affaldstyper:

  • Dagrenovation
  • Industriaffald
  • Bygningsaffald
  • Jord
  • Storskrald
  • Spildevandsslam

Afdækning:

Ca. 1,0 m ler og 0,2 m muld

5.19.4 Data for deponigasanlægget

Ejer: Fyns Affalds Koordineringsselskab
Landevejen 5
5672 Broby

Drift af anlæg:

Marius Pedersen A/S
Sandholt Lyndelse Miljøcenter
Landevejen 5
5672 Broby

Driftsperiode:

Gasanlægget er startet i 1992

Årlig gasindvinding:

Gasindvindingen er registreret fra år 1993. Af nedenstående figur 5.49 ses gasindvinding fra dette tidspunkt.

Figur 5.49: Gasindvinding årligt og per driftstime for indvindingsanlægget på Sandholt Lyndelse deponi.

Figur 5.49: Gasindvinding årligt og per driftstime for indvindingsanlægget på Sandholt Lyndelse deponi.

Indvindingsanlæg: På deponiet findes 2 MPR-Moduler (Måle-, Pumpe- og Regulerings Moduler) der blev installeret sammen med det øvrige deponigasanlæg i 1992 og benævnes henholdsvis MPR Modul A og B.

Til MPR Modul A er tilsluttet 34 lodrette gasboringer og til Modul B 37. Boringerne er udført med et 600 mm sneglebor. I boringerne er placeret et perforeret 150 mm PEH gasrør i midten og grus er fyldt omkring røret. Ved top er afsluttet med bentonit. Boringerne er forbundet med vandrette rør, der er nedgravet til 60 cm dybde, og tilsluttet MPR Modulerne. Rørene føres ind i modulerne, hvor de enkelte rørledninger er tilsluttet en manifold. Ledningerne er forsynet med afspærrings- og reguleringsventiler, udtag beregnet for gasanalyser, m.v. Fra manifolden føres gasrøret med den samlede gasmængde til en skruekompressor, der suger gassen fra pladsen og trykker den videre til udnyttelsesanlægget der er placeret lige uden for deponiets aktive areal. De 2 skruekompressorer har hver en kapacitet på 300 m³/h

MPR Modulerne har installeret en automatisk måling og regulering for de enkelte boringer, idet der automatisk udtages gasprøver, der analyseres for CH4, CO2, O2 og N2 kan herefter beregnes. Via PLC og computerstyring kan de enkelte boringer nu reguleres, ved at automatikken åbner mere for reguleringsventilen på den enkelte ledning såfremt gaskvaliteten forbedres, og modsat lukker lidt ned hvis gaskvaliteten forringes.

Udnyttelsesanlæg:

Gassen udnyttes i et gasmotor/generatoranlæg af fabrikat Caterpillar, type 3508, der har en el-effekt på 477 kWel. Strømmen leveres til el-nettet.

Årlig energiproduktion:

El produktionen er registreret over hele perioden fra anlæggets start i 1992. Nedenstående figur 5.50 viser el- produktionen over årene fra 1993.

Figur 5.50: Årlig el-produktion fra deponigasanlægget på Sandholt Lyndelse deponi.

Figur 5.50: Årlig el-produktion fra deponigasanlægget på Sandholt Lyndelse deponi.

5.19.5 Forslag til optimering

Undersøgelse: Ved gennemgang af anlægget blev følgende undersøgt:
  • Anlæggets opbygning og funktion;
  • Gaskvaliteten og flow i MPR Modul A.Af modulets i alt 34 boringer er de 14 aktive og producerer gas med en tilstrækkelig gaskvalitet for motordrift. Desuden er der 5 andre, der giver lidt gas ind i mellem.
  • Gaskvaliteten og flow i MPR Modul B.Af modulets i alt 37 boringer er de 17 aktive og producerer gas med en tilstrækkelig gaskvalitet for motordrift. Desuden er der 5 andre, der giver lidt gas ind i mellem.
  • Registreringerne foretages automatisk i PLC og computersystemet, og i nedenstående tabel ses de overordnede tal der blev registreret ved besøget, idet dog gasanalyser i tabellen er fra det bærbare instrument.


          Modul A
          Modul B

CH4 %:
          40
          46

CO2 %:
          24
          26

O2 %:
          2,2
          0

N2 %
          34
          28

H2S ppm:
          6
          13

Sug mbar:
          50
          66

Temperatur fra plads °C:
          13
          16

Flow m³/h:
          70
          140

  • Ved motor/genratoranlægget registreres CH4 kvaliteten kontinuerlig af et gasanalyseinstrument. Gasanalyser blev endvidere taget med et bærbart instrument. I nedenstående tabel ses de tal, der blev registreret ved besøget.

          Modul A

CH4 % ved stationær gasanalyseinstrument:
          58

CH4 % ved bærbar instrument:
          47

CO2 % ved bærbar instrument:
          26

O2 % ved bærbar instrument:
          0

N2 ved bærbar instrument %
          27

H2S ved bærbar instrument ppm:
          19

Tryk før motor, bar:
          1,7

El-produktion kW:
          275

Forslag:

For optimering af anlægget foreslås følgende:
  1. Da der ønskes en relativ høj og konstant gaskvalitet til det eksisterende gasmotoranlæg, og der bl.a. af den grund er 30 – 40 boringer der ikke suges fra, foreslås at dele boringerne i gode og dårlige, og så føre de dårlige boringer fra f.eks. MPR Modul B i separate ledninger til Modul A. Tilsvarende føres de gode boringer fra Modul A i separate ledninger til Modul B og tilsluttes hvor de dårlige boringer i øjeblikket er tilsluttet. Fra Modul A tages den dårligere gas fra de ca. 35 boringer der nu er tilsluttet og pumpes til et nyt gasmotor/generatoranlæg af Dual-Fual typen, der kan anvende et mix af dieselolie og deponigas med en lav CH4 %. Herved kan den dårlige gas der ikke udnyttes i dag komme til anvendelse. Motoren kan evt. placeres i umiddelbar nærhed af den eksisterende motor container.
  2. En anden mulighed for udnyttelse af deponigassen med en samlet dårligere kvalitet, vil være at ændre styringen af den eksisterende gasmotor, så den kan anvende gas med en lavere CH4 kvalitet ned i nærheden af 30 %. Dette vil specielt kunne lade sig gøre ved deponigasanlæg med en automatisk måle- og reguleringssystem for gasindvindingen, som det findes i de 2 indvindingsmoduler. Men det kræver en ændring af systemet, idet det sandsynligvis vil være påkrævet, at der kan vælges forskellige og individuelle setpunkter for gaskvaliteten for de enkelte boringer.
  3. En anden mulighed vil også være at anvende gassen med den dårligere gaskvalitet i et perkolat fordampningsanlæg, så den producerede perkolat fra deponiet ikke skal sendes til rensning. I fremtiden vil en sådan rensning beløbe sig til ca. 24,- kr./m³, og da der er ca. 30.000 m³/år bliver den årlige omkostning ca. 700.000 kr. Der findes i dag ca. 20 anlæg af denne type i verden, og da gassen her anvendes dels i en brænder, og dels i en lukket gasfakkel, der begge kan bruge en dårligere gaskvalitet, kan dette system bruge den del af gassen og herved spare udgiften til rensning af perkolatet.
  4. En mulighed kunne også være at udskifte den eksisterende motor med en ny Dual-Fual motor, der kan anvende al gassen fra deponiet med en lavere gaskvalitet.
  5. For at bestemme den mulige gasmængde der kan indvindes ekstra foreslås, at der udføres en prøvepumpning fra de 15 boringer, der i givet fald anvendes med en ringere gaskvalitet. På den måde kan den rette størrelse for en ny Dual-Fual motor bestemmes, såvel som baggrunden for en evt. ændring af det eksisterende system. Det kan samtidig undersøges om gasmængden er passende til at fordampe den perkolatmængde der i dag føres til rensningsanlægget.

5.19.6 Estimeret ekstra CO2 reduktion

Estimeret ekstra gasindvinding: Det vurderes at de 30 – 40 boringer der i øjeblikket ikke anvendes, bl.a. på grund af for ringe gaskvalitet, vil kunne bruges i en af de løsninger der er nævnt i ovenstående.

Det skønnes at der i gennemsnit kan indvindes ca. 3 m³/h fra hver af disse ca. 35 boringer, hvorved anlægget kan øge indvindingen med ca. 105 m³/h i 2005 ved en CH4 kvalitet der skønnes til ca. 35 %. Dette vil give en ekstra el-produktion på ca. 130 kWel.

CO2 reduktion:

Fra det eksisterende anlæg bidrager den indvundne metanmængde årligt med ca. 10.000 tons CO2. Ved udførelse af de foreslåede forslag til optimering af anlægget, estimeres der at kunne reduceres yderligere med ca. 4.500 tons CO2 i 2005.

Af figur 5.51 fremgår den estimerede CO2 reduktion i fremtiden, såvel som den ekstra reduktion fra optimeringen. Over den viste 8 – årige periode indtil 2012 udgør reduktionen fra optimeringen ca. 27.800 tons CO2.

Figur 5.51: Fremtidig estimeret CO<sub>2</sub> reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

Figur 5.51: Fremtidig estimeret CO2 reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

5.19.7 Estimeret økonomi ved optimering af anlæg:

Anlægsændringer: Med henblik på optimering af anlægget forudsættes i den estimerede beregningen for økonomien, at ovenstående forslag nr. 1 udføres.

Dette betyder, at de 2 MPR moduler deles op, så ca. 17 boringer med den dårligste gaskvalitet fra MPR modul A føres i vandrette rørledninger til MPR modul B, hvor de tilsluttes systemet med de dårlige boringer i MPR modul B. Herfra føres de i en ny transmissionsledning til en ny Dual-Fual motor/generator enhed, der etableres ved siden af den eksisterende gasmotor-container.

For de resterende ca. 20 boringer med en god gaskvalitet i MPR modul B udføres en ekstra manifold, hvorfra gassen føres i en ny vandret hovedledning til MPR modul A og tilsluttes manifolden her.

Generatorens effekt forudsættes til ca. 105 kWel og den producerede strøm leveres til nettet via et kabel, der tilsluttes en transformer på deponiet.

Energipriser:

Salgspris for elektricitet: 0,60 kr./kWh

Estimeret økonomi

Af Bilag 4.4 fremgår detaljer og cash flow for den estimerede økonomi. I det følgende er hovedtallene angivet:

Total investering inkl. projekt., ca.: Kr. 1.390.000
Salg af elektricitet, 2006 ca.: Kr. 620.000
Drift og vedligehold, årligt ca.: Kr. 115.000
Driftsudgifter til diesel, årligt ca.: Kr. 87.000
Nutidsværdi ved 8 års drift og en kalkulationsrente på 6 %, ca.: Kr. 400.000
Intern rente (IRR): 14,4 %

5.20 Sdr. Hostrup

5.20.1 Resume

På Sdr. Hostrup deponi findes et eksisterende deponigasanlæg, som anvender gassen i et gasmotor/generator anlæg, der producerer elektricitet.

Deponigasanlægget er besøgt i forbindelse med udarbejdelse af nærværende rapport, og undersøgelser på anlægget indikerer, at der sandsynligvis kan udføres forbedringer, som kan optimere gasindvindingen med yderligere ca. 30 m³ deponigas/h i 2005 og dermed bidrage til en yderligere CO2 reduktion fra deponiet på ca. 1.000 tons/år.

5.20.2 Ejerforhold for deponeringsanlægget

Ejer Åbenrå Kommune og
Den Fælleskommunale Losseplads
Flensborgvej 353
6200 Åbenrå

Deponiets adresse:

Flensborgvej 353
6200 Åbenrå

Driftsleder:

Peder Lunding

Drift

Ejer

5.20.3 Data for deponeringsanlægget:

Driftsperiode: Deponiet er påbegyndt i 1972 og er stadig i brug.

Areal med gasindvinding:

6 ha.

Dybde:

Ca. 18 m

Affaldsmængde:

Total: 900.000 tons
Der indvindes gas fra ca. 700.000 tons

Affaldstyper:

  • Dagrenovation
  • Industriaffald
  • Handel & kontoraffald
  • Haveaffald
  • Storskrald
  • Bygningsaffald

Afdækning:

0,3 m muld

5.20.4 Data for deponigasanlægget

Ejer: Åbenrå Kommune og
Den Fælleskommunale Losseplads
Flensborgvej 353
6200 Åbenrå

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget er startet i februar 2001

Årlig gasindvinding:

Af nedenstående figur 5.52 ses at gasindvindingen var ca. 300.000 m³ i år 2001 fra det første afsnit af gasindvindings - systemet. I 2002 er 2. og 3. afsnit af gasindvindings-systemet etableret og gasindvindingen ses at være 485.000 m³. I 2003 er 4. afsnit af gasindvindings-systemet etableret og gasindvindindingen er på 560.000 m³.

Figur 5.52: Gasindvinding årligt og per driftstime for indvindingsanlægget ved Sdr. Hostrup deponi.

Figur 5.52: Gasindvinding årligt og per driftstime for indvindingsanlægget ved Sdr. Hostrup deponi.

Indvindingsanlæg: 14 gasboringer er etableret fra år 1989 til 1998 i forbindelse med 2 prøvepumpninger på deponiet. Boringerne er udført med et 600 mm sneglebor. I boringerne er placeret et perforeret 100 mm PEH gasrør i midten og grus er fyldt omkring røret. Ved top er afsluttet med bentonit. Boringerne er forbundet med vandrette rør der er placeret oven på deponiet og ført til Manifold M1, der blev udført i år 2001. Her forbindes de enkelte rørledninger til en manifold, hvorfra en transmissionsledning føres til udnyttelsesanlægget. Ledningerne er forsynet med kuglehaner til afspærring og regulering af gasflow, udtag beregnet for gasanalyser, m.v.

8 gasboringer er udført med rambuk i 2002. Diameter for boring er 150 mm med et 50 mm PEL gasindvindingsrør perforeret fra 2 m. under deponiets overflade. Grus er opfyldt omkring gasrøret og øverst er tætnet med bentonit. Fra toppen af rørene føres gassen i vandrette 50 mm PEL rør til Manifold M2. Ledningerne er forsynet med kuglehaner til afspærring og regulering af gasflow, udtag beregnet for gasanalyser, m.v. Fra M2 føres et gasrør til M1, hvor det er tilsluttet denne manifold, og da via dette system videre til udnyttelsesanlægget.

Yderligere 6 gasboringer er udført med rambuk i 2002 på samme måde som beskrevet ovenfor og tilsluttet manifold M3. Til denne er endvidere tilsluttet en perkolatbrønd, hvorfra gassen indvindes. Fra M3 føres gassen via en transmissionsledning til udnyttelsesanlægget

I 2003 blev der etableret yderligere 8 gasboringer med rambuk på samme måde som beskrevet ovenfor og tilsluttet manifold M4. Fra M4 føres gassen via en transmissionsledning til udnyttelsesanlægget.

Transmissionsledningerne fra M1/M2 og M3 er forbundet til en kondensudskiller lige før udnyttelsesanlægget. Transmissionsledningerne fra M4 er forbundet til en anden kondensudskiller før udnyttelsesanlægget.

Gasanalyser udført ved besøg på anlæg gav følgende resultat:

          M1
          M2
          M3
          M4

CH4 %:
          29
          20
          34
          32

CO2 %:
          31
          25
          29
          29

O2 %:
          0
          0
          0,7
          0,1

N2 %
          40
          55
          36
          39

Tidligere gasanalyser viser højere gaskvalitet, specielt for det nyeste afsnit ved M4, der ofte har et CH4 indhold på ca. 50 %.

I motor/generator containeren findes gasblæseren, der suger gassen ind med et undertryk og trykker det til gasmotoren.


Udnyttelsesanlæg:

Gassen udnyttes i en Dual-Fual motor af fabrikat MAN type D2866 LE. Der anvendes dieselolie og deponigas som brændstof. Af det grønne regnskab fremgår hvor meget diesel og gas der er brugt som brændstof i motoren. Dette viser at dieselolien udgør 10 % af den totale energi i brændstoffet, hvilket er relativ højt. Motoren er luftkølet og trækker en påbygget synkron el-generator med en effekt på 112 kW.

Årlig energiproduktion:

Anlægget har produceret mellem 430.000 og 520.000 kWh/år som det ses af følgende figur 5.53.

Figur 5.53: Årlig el- og varmeproduktion fra deponigasanlægget ved Sdr. Hostrup deponi.

Figur 5.53: Årlig el- og varmeproduktion fra deponigasanlægget ved Sdr. Hostrup deponi.

5.20.5 Forslag til optimering

Undersøgelse: Ved gennemgang af anlægget blev følgende undersøgt:
  • Anlæggets opbygning og funktion;
  • Gaskvaliteten fra de 4 manifolde.Der er en relativ dårlig gaskvalitet, specielt fra M2 området. Gaskvaliteten kunne tyde på der suges atmosfærisk luft ned gennem pladsen og ind i gassystemet, da der er højt N2 indhold og lavt O2(ilten omsættes, hvorimod kvælstoffet ikke omsættes). For højt sugetryk kan forårsage luftindtrængning, men dette kunne ikke umiddelbart registreres. Tidligere gasanalyser viser også en bedre kvalitet, hvorfor specielle forhold måske gør sig gældende i dag.
  • Det samlede gasflow registreres før motoren, men der er ikke flowmålere/indikatorer monteret, så indvindingen fra de enkelte boringer umiddelbart kan registreres, hvorfor det ikke kunne konstateres, hvor meget gas der kommer fra de enkelte boringer og faskiner.
  • Det vides ikke om der er vand/perkolat opstuvning i boringerne, der evt. kan forhindre gasindvinding, og rørene skal skilles ad for at kunne se dette ved boringerne.
  • Der findes ingen reguleringsventil for gasflowet til M2 og M3.
  • Hvor transmissionsledningen fra M3 og M4 er ført under vejen er der ingen kondensudskiller, hvorfor vand i ledningen uden tvivl forhindrer en effektiv indvinding af gas fra disse områder. Der er dog planlagt at montere kondensbeholdere på dette sted i løbet af den næste måned.

Forslag:

For optimering af anlægget foreslås følgende:
  1. Montere de planlagte kondensbeholdere på transmissionsledningen fra M3 og M4.
  2. Montere reguleringsventiler på transmissionsledninger til M3 og M2, så indvindingen fra de 4 områder kan justeres.
  3. Anskaffe flowmåleudstyr, så flowet fra de enkelte ledninger, såvel som fra de 4 transmissionsledninger kan bestemmes og systemet indreguleres efter dette.
  4. Anskaffe trykmåleudstyr så sugetrykket i de enkelte ledninger, såvel som fra de 4 transmissionsledninger kan bestemmes og systemet indreguleres efter dette.
  5. Afdækning af pladsens kanter, såvel som områder der endnu ikke er afdækket.

5.20.6 Estimeret ekstra CO2 reduktion

Estimeret ekstra gasindvinding: Det vurderes at gassen fra M3 og M4 området kun delvis indvindes, hvorfor der ved installation af kondensbeholdere skønnes at kunne indvindes yderligere ca. 14 m³/h fra disse områder (~1m³/h fra hver boring).

Desuden skønnes det, at der i gennemsnit kan indvindes ca. 0,5 m³/h ekstra fra hver af de 36 boringer, ved en mere effektiv indregulering, dvs. ca. 18 m³/h.

Det skønnes derfor at anlægget totalt kan øge indvindingen med ca. 30 m³/h i 2005 ved en CH4 kvalitet på ca. 38 %.

CO2 reduktion:

Fra det eksisterende anlæg bidrager den indvundne metanmængde årligt med ca. 3.000 tons CO2. Ved udførelse af de foreslåede forslag til optimering af anlægget, estimeres der at kunne reduceres yderligere med ca. 1.000 tons CO2.

Af figur 5.54 fremgår den estimerede CO2 reduktion i fremtiden, såvel som den ekstra reduktion fra optimeringen. Over den viste 8 – årige periode indtil 2012 udgør reduktionen fra optimeringen ca. 7.000 tons CO2.

Figur 5.54: Fremtidig estimeret CO<sub>2</sub> reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

Figur 5.54: Fremtidig estimeret CO2 reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

5.21 Skodsbøl

5.21.1 Resume

På Skodsbøl deponi findes et eksisterende deponigasanlæg, som anvender gassen i et gasmotor/generator anlæg, der producerer elektricitet.

Deponigasanlægget er besøgt i forbindelse med udarbejdelse af nærværende rapport, og undersøgelser på anlægget indikerer, at der sandsynligvis kan udføres et par forbedringer, der måske kan optimere gasindvindingen, men da der er en rimelig stor grad af usikkerhed i forslagene, vil de ikke blive indregnet som et bidrag der giver en CO2 reduktion.

5.21.2 Ejerforhold for deponeringsanlægget:

Ejer I/S Alssund Affald
Nørrekobbel 7
6400 Sønderborg

Deponiets adresse:

I/S Alssund Affald
Nybølnorvej 26
6310 Broager

Ledelse:

Jette Bøjskov

Drift

Ejer

5.21.3 Data for deponeringsanlægget:

Driftsperiode: Deponiet påbegyndt i 1983 og den del hvor gasanlægget findes forventes afsluttet i 2030.

Areal med gasindvinding:

4,0 ha.

Dybde:

Max. 30 m. Gennemsnit ca. 18 m

Affaldsmængde:

Total: 600.000 tons
Der indvindes gas fra ca. 540.000 tons

Affaldstyper:

  • Dagrenovation
  • Industriaffald
  • Haveaffald
  • Storskrald
  • Slagger & Flyveaske
  • Jordfyld
  • Små mængder slam og bygge & anlæg

Afdækning:

0,8 m jordfyld + 0,2 m muld

5.21.4 Data for deponigasanlægget

Ejer: Indvindingsanlægget (boringer, faskiner, samleledninger, gaspumpe, m.v.) ejes af:

I/S Alssund Affald
Nørrekobbel 7
6400 Sønderborg

Energi-udnyttelsesanlægget (gasmotor/generatoranlæg ejes af:

Deponigas Aps
Skovstien 22
Birgittelyst
8800 Viborg

Drift af anlæg:

Ejerne

Driftsperiode:

Gasanlægget er startet i nov. 2002 og kører fra årsskiftet 2002/2003.

Årlig gasindvinding:

Da anlægget først er i drift fra januar 2003, er der ikke registreret flere års data, men hvis månedsproduktionen skønnes for sidste kvartal i 2004, er resultatet for de 2 år følgende:

          År
          Gasind-
          vinding
          m³

          Gasind-
          vinding
          m³/h

          Metan
          %

2003
          307.811
          51
          22

2004
          472.403
          61
          20

Indvindingsanlæg:

19 gasboringer udført med rambuk.

Diameter for boring er 150 mm med et 50 mm PEL gasindvindingsrør perforeret fra 2 m. under deponiets overflade. Grus er opfyldt omkring gasrøret og øverst er tætnet med bentonit. Fra toppen af røret føres gassen i et vandret 40 mm PEL rør til pumpe- og motorhuset.

Ud over boringer er der udført 5 faskiner, hvor en rende er gravet ned i affaldet. Renden er fyldt op med grus, hvori et dobbeltvægget drænrør er placeret. Gassen indvindes nu via et tilkoblet vandret 40 mm PEL rør der føres til pumpe- og motorhus. Endelig foretages der gasindvinding fra en perkolatbrønd.

Alle vandrette rørledninger er placeret oven på deponiet. Dog er en del blevet dækket til af nyt affald, der er placeret oven på det gamle. Da der ikke er organisk materiale af betydning i det nye affald, foretages der ingen indvinding herfra.



De enkelte gasrør føres ind i pumpehuset og tilsluttes en manifold. Gasrørene har kuglehaner til afspærring og regulering af gasflow, udtag beregnet for gasanalyser, m.v. Gasanalyser udført ved besøg på anlæg gav følgende resultat:

          Manifold
          Boringer

CH4 %:
          18,5
          4 – 17

CO2 %:
          13,0
          10 – 17

O2 %:
          0,2
          0 – 6

N2 %
          78,0
          66 – 82

Fra manifolden suges gassen via en kondensudskiller til gasblæseren. Der suges med et undertryk der ikke registreres, men trykket efter blæseren kan aflæses på en pressostat til 20 mbar.

Udnyttelsesanlæg:

Gassen udnyttes i en Dual-Fual motor af fabrikat IVECO. Der anvendes dieselolie og deponigas som brændstof. Diesel oplyses at udgøre ca. 10 % af den indfyrede energi. Motoren er luftkølet og trækker en påbygget synkron el-generator med en effekt på 60 kW.

Årlig energiproduktion:

Da anlægget blev startet i januar 2003, er der ikke registreret flere års data for energiproduktionen, men hvis månedsproduktionen skønnes for sidste kvartal i 2004, er resultatet for de 2 år følgende:

          År
          El-produktion
          kWh

2003
          256.000

2004
          333.000

5.21.5 Forslag til optimering

Undersøgelse på deponigasanlægget: Ved gennemgang af anlægget blev følgende undersøgt:
  • Anlæggets opbygning og funktion;
  • Gaskvaliteten fra de enkelte boringer.Den ringe gaskvalitet kan betyde at den anaerobe omsætning er ved at være i slutfasen. Umiddelbart lyder det dog ikke helt sandsynligt at gaskvaliteten er så dårlig, da deponiet blev startet for kun 20 år siden. Gaskvaliteten kunne tyde på der suges atmosfærisk luft ned gennem pladsen og ind i gassystemet, da der er højt N2 indhold og lavt O2(ilten omsættes, hvorimod kvælstoffet ikke omsættes). Det ser dog underligt ud, at der i så fald suges luft ind ved alle boringer. For højt sugetryk kan forårsage luftindtrængning, men dette kunne ikke umiddelbart registreres.
  • Det samlede gasflow registreres, men der er ikke flowmålere/indikatorer monteret, så indvindingen fra de enkelte boringer umiddelbart kan registreres, hvorfor det ikke kunne konstateres, hvor meget gas der kommer fra de enkelte boringer og faskiner.
  • Det vides ikke om der er vand/perkolat opstuvning i boringerne, der evt. kan forhindre gasindvinding, og rørene skal skilles ad for at kunne se dette ved boringerne. En del af boringerne er også dækket med mange meter affald, hvorfor der under alle omstændigheder ikke kan gøres noget ved disse boringer.

Forslag:

Følgende forslag til optimering kan overvejes:
  1. Undersøge om der umiddelbart er steder, der kan give anledning til indtrængning af atmosfærisk luft.
  2. Der findes 3 nye lodrette grusfaskiner opbygget fra bund af losseplads og ”trukket” med op i en 80 cm stålcylinder. Der ses tydelig biologisk aktivitet omkring en af disse. Det kan foreslås at afdække cylinderen og finde frem til om der produceres metangas. I givet fald kan disse faskiner/boringer tilsluttes til gassystemet.

5.21.6 Estimeret ekstra CO2 reduktion

Estimeret ekstra gasindvinding: Selv om der i ovenstående er angivet et par forslag til optimering af anlægget, må disse dog anses for så usikre, at det ikke vil være forsvarligt at indregne dem med en ekstra gasindvinding fra anlægget.

CO2 reduktion:

Af figur 5.55 fremgår den estimerede CO2 reduktion i fremtiden, men da der ikke indregnes ekstra gasindvinding, er der heller ingen ekstra CO2 reduktion. Over den viste 8 – årige periode udgør reduktionen fra anlægget uden optimering ca. 8.300 tons CO2.

Figur 5.55: Fremtidig estimeret CO<sub>2</sub> reduktion fra eksisterende anlæg.

Figur 5.55: Fremtidig estimeret CO2 reduktion fra eksisterende anlæg.

5.22 Stige Ø

5.22.1 Resume

På Stige Ø deponi findes et eksisterende deponigasanlæg, som anvender gassen i et decentralt kraftvarmeanlæg, der består af 3 gasmotor/generator enheder. Den producerede elektricitet leveres til el-nettet og spildvarmen leveres til Odense Fjernvarme.

Deponigasanlægget, der er besøgt flere gange tidligere, blev gennemgået og drøftet på et møde med driftsledelsen og undersøgelser på anlægget indikerer, at der kan udføres forbedringer, som kan optimere gasindvindingen med yderligere ca. 400 m³ deponigas/h i 2005 og dermed bidrage til en yderligere CO2 reduktion fra deponiet på ca. 15.000 tons/år.

5.22.2 Ejerforhold

Ejer Odense Renovationsselskab A/S
Snapindvej 21
5200 Odense V

Deponiets adresse:

Østre Kanalvej 23
5000 Odense C

Ledelse:

Thomas Jørgensen

Drift

Ejer

5.22.3 Data for deponiet:

Driftsperiode: 1967 - 1997

Areal med gasindvinding:

Ca. 30 ha.

Dybde:

Max. Ca. 30 m. Gennemsnit ca. 15 m

Affaldsmængde:

Ca. 6.000.000 tons
Der indvindes gas fra ca. 4.000.000 tons

Affaldstyper:

  • Dagrenovation
  • Industriaffald
  • Handel & kontoraffald
  • Bygningsaffald
  • Haveaffald
  • Storskrald
  • Spildevandsslam

Afdækning:

Ca. 1,0 m ler og 0,3 m muld

5.22.4 Data for deponigasanlægget

Ejer: ESCO International A/S
Sødalsparken 20
8220 Brabrand

Drift af anlæg:

DDH Contractors A/S
Sofiendalsvej 7
9200 Ålborg SV

Driftsperiode:

Gasanlægget er startet i 1997

Årlig gasindvinding:

Gasindvindingen er kun registreret fra 2002, men el og varmeproduktionen er registreret over hele perioden fra anlæggets start i 1997. Derfor er nedenstående figur 5.56 udregnet ved at regne med en CH4 kvalitet på 45 % og regne med at 1 m³ ren CH4 har en brændværdi på 10 kWh. Desuden at virkningsgraden for el-produktion fra motor/generatoranlægget er 37 %.

Figur 5.56: Gasindvinding årligt og per driftstime for indvindingsanlægget på Stige Ø deponi.

Figur 5.56: Gasindvinding årligt og per driftstime for indvindingsanlægget på Stige Ø deponi.

Indvindingsanlæg: På deponiet findes 4 MPR-Moduler (Måle-, Pumpe- og Regulerings Moduler) der blev installeret sammen med det øvrige deponigasanlæg i 1997.

Til de 4 MPR Moduler, kaldet Modul A, B, C og D er i alt tilsluttet 173 lodrette gasboringer der er udført med et 600 mm sneglebor. I boringerne er placeret et perforeret 100 mm PEH gasrør i midten samt et 150 mm ikke perforeret lænserør for oppumpning af vand. Ved top er afsluttet med bentonit. Boringerne er forbundet med vandrette rør, der er nedgravet til 60 cm dybde, og tilsluttet de 4 MPR Moduler. Rørene føres ind i modulet, hvor de enkelte rørledninger er tilsluttet en manifold. Ledningerne er forsynet med afspærrings- og reguleringsventiler, udtag beregnet for gasanalyser, m.v. Fra manifolden føres gasrøret med den samlede gasmængde til en skruekompressor, der suger gassen fra pladsen og trykker den videre til udnyttelsesanlægget ca. 4 km. fra deponiet. Efter kompressoren køles gassen ned så kondens undgås i transmissionsledningen.

På den anden side af Østre Kanalvej ligger Odense Renovationsselskabs nuværende deponi, hvor der dog ikke i princippet tilføres organisk materiale. Det er selvfølgelig ikke muligt helt at undgå, hvorfor der da også indvindes gas. På deponiet er der et MPR Modul der suger gas fra 23 gasboringer og 3 perkolatbrønde som er tilkoblet pladsens drænsystem. Dette modul kaldes MPR Modul N. Gassen føres via en transmissionsledning til deponigasanlæggets udnyttelsessystem

MPR Modulerne har installeret en automatisk måling og regulering for de enkelte boringer, idet der automatisk udtages gasprøver, der analyseres for CH4, CO2, O2 og N2 kan herefter beregnes. Via PLC og computerstyring reguleres nu de enkelte boringer ved at automatikken åbner mere for reguleringsventilen på den enkelte ledning såfremt gaskvaliteten forbedres, og modsat lukker lidt ned hvis gaskvaliteten forringes.

Udnyttelsesanlæg:

Gassen udnyttes i et kraftvarmeanlæg der består af 3 gasmotor/generatoranlæg der hver har en el-effekt på 736 kWel og 1.000 kWvarme. Strømmen leveres til el-nettet og spildvarmen til Odense Fjernvarmeforsyning.

De 3 kraftvarmeenheder er placeret i hver deres lyddæmpede rum. De har hver deres el- og styretavle, der er monteret i et fælles område uden for motorrummet.

I forbindelse med anlægget findes også kontor og kontrolrum, hvorfra hele indvindingsanlægget, såvel som udnyttelsesanlægget kan overvåges og styres via SCADA anlæggets computersystem. Anlægget kan endvidere overvåges fra en computer der tilsluttes telefonnettet og kobler på systemet via et modem.

Årlig energiproduktion:

El og varmeproduktionen er registreret over hele perioden fra anlæggets start i 1997. Nedenstående figur 5.57 viser el- og varmeproduktionen over årene.

Figur 5.57: Årlig el- og varmeproduktion fra deponigasanlægget ved Stige Ø deponi.

Figur 5.57: Årlig el- og varmeproduktion fra deponigasanlægget ved Stige Ø deponi.

5.22.5 Forslag til optimering

Undersøgelse: Anlægget kendes fra adskillige besøg og blev gennemgået og drøftet på et møde med driftsledelsen:
  • Af de 173 boringer er kun 17 effektive med en rimelig god gaskvalitet til brændstof for motorerne. Disse boringer er tilsluttet MPR Modul A og D
  • 94 af boringerne bidrager med lidt gas, men hvis der suges hårdere så en større gasmængde indvindes, bliver gaskvaliteten for dårlig til motorerne. Det er også forsøgt at åbne disse boringer meget forsigtigt manuelt, men da vil den automatiske regulering som sørger for tilstrækkelig gaskvalitet, begynde at lukke reguleringsventilerne igen. Disse er tilsluttet Modul A, C og D
  • 62 af boringerne er koblet fra, da de giver så dårlig gaskvalitet, at det ikke kan anvendes. Disse er primært tilkoblet Modul B, som det derfor er valgt at stoppe helt. De resterende af disse boringer er tilkoblet de andre moduler.
  • Registreringer for gaskvalitet og flow foretages automatisk i PLC og computersystemet. Modul B er dog nu koblet til Modul A ligesom Modul C er tilkoblet Modul D, hvorfor der i nedenstående tabel kun ses de overordnede tal og ca. gennemsnitsværdier for Modul A og D. Desuden er der enkelte registreringsdata for Modul N.

          Modul A
          Modul D
          Modul N

CH4 %:
          38
          45
          55

CO2 %:
          45
          43
          -

O2 %:
          3
          1
          -

N2 %
          14
          11
          -

Sug mbar
          100
          100
          100

Tryk bar
          1,0
          1,0
          1,0

Flow
          260
          250
          156

  • Pladsen tildækkes i øjeblikket med yderligere dæklag, hvilket kan betyde mindre vandtilførsel til det organiske materiale med langsommere omsætning til følge.

Forslag:

For optimering af anlægget foreslås følgende:
  1. Da der kun er 17 af boringerne eller ca. 10 % af det totale antal, der bidrager væsentlig til gasindvindingen primært fordi gaskvaliteten er for dårlig fra de fleste af de øvrige 156 boringer, foreslås at dele boringerne så de 17 gode stadig anvendes til motorerne som nu og de øvrige 156 dårlige anvendes i et nyt gasmotor/generatoranlæg af Dual-Fual typen, der kan anvende et mix af dieselolie og deponigas med en lav CH4 %. Motoren kan placeres i et af de motorrum, hvor de eksisterende gasmotorer er installeret, idet en af disse fjernes, da den alligevel ikke anvendes længere.Da der er 4 MPR moduler, hvoraf 1 er stoppet, vil det være muligt, at anvende f.eks. Modul D til de gode boringer, og de øvrige moduler til de dårlige. Endvidere kan det arrangeres således at ikke alle 4 kompressorer behøves at være i drift. Deponigassen ledes i øjeblikket via en 160 mm transmissionsledning de ca. 4 km fra deponiet til udnyttelsesanlægget. Ved at dele gassen i en god og en dårlig kvalitet, vil det være nødvendigt at have separate transmissionsledninger. For at undgå nedgravning af en ny ledning foreslås det at fremføre en ny og mindre ledning inde i den nuværende, da den totale gasmængde under alle omstændigheder er noget mindre end ledningen oprindelig var dimensioneret til.
  2. En anden mulighed for udnyttelse af deponigassen med en samlet dårligere kvalitet, vil være at ændre styringen af de eksisterende gasmotorr, så de kan anvende gas med en CH4 kvalitet ned til 30 %. Dette vil specielt kunne lade sig gøre ved deponigasanlæg med en automatisk måle- og reguleringssystem for gasindvindingen, som det findes i de 4 indvindingsmoduler. Men det kræver en ændring af systemet, idet det sandsynligvis vil være påkrævet, at der kan vælges forskellige og individuelle setpunkter for gaskvaliteten for de enkelte boringer.
  3. For at bestemme den mulige gasmængde der kan indvindes ekstra kunne en prøvepumpning overvejes fra de 156 boringer der i givet fald anvendes med en ringere gaskvalitet. På den måde kan den rette størrelse for en ny Dual-Fual motor bestemmes, såvel som baggrunden for en evt. ændring af det eksisterende system.

5.22.6 Estimeret ekstra CO2 reduktion

Estimeret ekstra gasindvinding: Det vurderes at de 94 boringer der i øjeblikket kun bidrager lidt til gasindvindingen på grund af for ringe gaskvalitet, samt en del af de 62 der er lukket ned af samme årsag, vil kunne bruges i en Dual-Fual motor eller ved ændringer af det eksisterende reguleringsanlæg og motorstyring, hvorved de fleste af disse boringer kan anvendes.

Det skønnes at der i gennemsnit kan indvindes ca. 5 m³/h fra hver af ca. 100 af de 156 boringer. Herved kan indvindingen øges med ca. 500 m³/h i 2005 ved en skønnet CH4 kvalitet på ca. 30 %. Dette vil give en ekstra el-produktion på ca. 525 kWel.

CO2 reduktion:

Fra det eksisterende anlæg bidrager den indvundne metanmængde årligt med en CO2 reduktion på ca. 37.000 tons CO2. Ved udførelse af de foreslåede forslag til optimering af anlægget, estimeres der at kunne reduceres yderligere med ca. 15.000 tons CO2.

Af figur 5.58 fremgår den estimerede CO2 reduktion i fremtiden, såvel som den ekstra reduktion fra optimeringen. Over den viste 8 – årige periode indtil 2012 udgør reduktionen fra optimeringen ca. 90.000 tons CO2.

Figur 5.58: Fremtidig estimeret CO<sub>2</sub> reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

Figur 5.58: Fremtidig estimeret CO2 reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

5.22.7 Estimeret økonomi ved optimering af anlæg:

Anlægsændringer: Med henblik på optimering af anlægget forudsættes i den estimerede beregningen for økonomien, at ovenstående forslag nr. 1 udføres.

Dette betyder, at de 17 boringer fra MPR modul A og D, der har en god gaskvalitet og hvorfra gassen i dag indvindes og anvendes i de eksisterende motorer, leverer gassen som hidtil.

De boringer der har en dårligere gaskvalitet fra MPR modul A føres i en ny hovedledning til modul D og C, hvorfra ligeledes den dårligere gas samles og føres til en ny 4 km lang transmissionsledning. For at spare penge til opgravning for den nye transmissionsledning, vil denne blive udført som en PE 90 mm der skubbes ind i den eksisterende 160 mm ledning. Den eksisterende var oprindelig beregnet til ca. 2.000 m³deponigas, og da indvindingen nu er nede på ca. 650 m³/h vil denne stadig være stor nok til at føre gasmængden på de 650 m³/h selv om en 90 mm ledning placeres inde i den.

Ved udnyttelesanlægget udskiftes en af de eksisterende motorer med en Dual-Fual motor med påbygget el-genrator, der kan anvende de ca. 400 m³ deponigas/h med en dårligere gaskvalitet.

Generatorens effekt forudsættes til ca. 400 kWel og den producerede strøm leveres til nettet som det gøres fra de øvrige eksisterende motor/generatoranlæg. Spildvarmen anvendes i det eksisterende system for fjernvarmenettet. Varmeeffekten forudsættes at være ca. 600 kWvarme.

Energipriser:

Salgspris for elektricitet: 0,60 kr./kWh
Salgspris for varme: 0,25 kr./kWh

Estimeret økonomi

Af Bilag 4.5 fremgår detaljer og cash flow for den estimerede økonomi. I det følgende er hovedtallene angivet:

Total investering inkl. projekt, ca.: Kr. 4.250.000
Salg af elektricitet, 2006 ca.: Kr. 1.950.000
Salg af varme, 2006 ca.: Kr. 1.190.000
Drift og vedligehold, årligt ca.: Kr. 325.000
Driftsudgift til dieselolie, årligt ca.: Kr. 570.000
Nutidsværdi ved 8 års drift og en kalkulationsrente på 6 %, ca.: Kr. 6.625.000
Intern rente (IRR): 54,7 %

5.23 Tandskov

5.23.1 Resume

På Tandskov deponi findes et eksisterende deponigasanlæg, som anvender gassen i et gasmotor/generator anlæg, der producerer elektricitet.

Deponigasanlægget er besøgt i forbindelse med udarbejdelse af nærværende rapport, og undersøgelser på anlægget indikerer, at der sandsynligvis kan udføres forbedringer, som kan optimere gasindvindingen med yderligere ca. 100 m³ deponigas/h i 2005 og dermed bidrage til en yderligere CO2 reduktion fra deponiet på ca. 4.000 tons/år.

5.23.2 Ejerforhold for deponeringsanlægget

Ejer Silkeborg Kommune
Forsyningsafdelingen
Tietgensvej 3
8600 Silkeborg

Deponiets adresse:

Tandskov Losseplads
Tandskovvej 17 C
8600 Silkeborg

Ledelse:

Michael Herold

Drift

Ejer

5.23.3 Data for deponeringsanlægget:

Driftsperiode: Deponiet på Tandskov er påbegyndt i 1972 og er stadig i drift.

Areal med gasindvinding:

Ca. 7,2 ha.

Dybde:

8 - 20 m. Gennemsnit ca. 14 m

Affaldsmængde:

På Tandskov deponi er der total: ca. 1.100.000 tons
Der indvindes gas fra ca. 900.000 tons

Affaldstyper:

  • Dagrenovation
  • Industriaffald
  • Bygningsaffald
  • Haveaffald
  • Storskrald
  • Spildevandsslam
  • Jordfyld

Afdækning:

Ca. 0,8 m ler og 0,5 m muld og kompost.

5.23.4 Data for deponigasanlægget

Ejer: Silkeborg Kommune
Forsyningsafdelingen
Tietgensvej 3
8600 Silkeborg

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget på Tandskov er startet i juni 1997

Årlig gasindvinding:

Gasindvindingen er registreret fra anlæggets start i 1997, men dataene er ret omfattende, hvorfor nedenstående figur 5.59 er beregnet ud fra el-produktionen, som findes i lettere tilgængelige registreringer. Der er regnet med en CH4 kvalitet på 46 % og en brændværdi på 10 kWh for 1 m³ ren CH4. Desuden en virkningsgrad for el-produktionen fra motor/generatoranlægget på 38 %.

Figur 5.59: Gasindvinding årligt og per driftstime for indvindingsanlægget på Tandskov deponi.

Figur 5.59: Gasindvinding årligt og per driftstime for indvindingsanlægget på Tandskov deponi.

Indvindingsanlæg: Gasindvindingsanlægget er etableret med 56 lodrette boringer der er udført med et 600 mm sneglebor. I boringerne er placeret et perforeret 160 mm PEH gasrør i midten, hvor der er fyldt op med grus omkring røret. De øverste 3,5 m er udført af et 200 mm ikke perforeret PEH gasrør. Ved bund af dette rør er afsluttet med 1 m bentonit for tætning af boringen. Boringerne er forbundet med vandrette rør, der er nedgravet til ca. 60 cm dybde, og tilsluttet et MPR-Modul (Måle-, Pumpe- og Regulerings Modul), der er opbygget i en container.

I MPR Modulet føres rørene ind i begge sider, hvor de enkelte rørledninger er tilsluttet en manifold i hver side af containeren. Ledningerne er forsynet med afspærrings- og reguleringsventiler, udtag beregnet for gasanalyser, m.v. Fra manifoldene føres gasrørene med den samlede gasmængde til en centrifugalpumpe, der suger gassen fra pladsen og trykker den videre til udnyttelsesanlægget, der er placeret i en anden container umiddelbart ved siden af MPR Modulet. Pumpens kapacitet er 300 m³/h. Der findes et system til returblæsning af eventuel kondensat i rørene til de enkelte boringer, hvilket udføres en gang daglig.

MPR Modulet har installeret et gasanalysesystem for de enkelte boringer såvel som for den samlede gasmængde, idet der automatisk udtages gasprøver, der analyseres for CH4, CO2 og O2 en gang i døgnet. Der registreres ligeledes en gang i døgnet flow fra de enkelte boringer. Det samlede flow registreres af en separat gasmåler. Målinger og analyser registreres i anlæggets SCADA system.

Ud over ovennævnte findes der et gasafværgesystem i deponiets østlige ende, idet der findes en nærliggende bebyggelse, der skal sikres mod eventuel diffusion af gas fra deponiet. Hvis deponigassen eventuel trænger ind i lukkede rum i bebyggelsen, hvor den blandes med atmosfærisk luft, vil den eksplodere ved antændelse af en gnist, såfremt der er mellem 5 og 15 % CH4 i blandingen. For at undgå diffusion af gassen, er der derfor placeret 4 afværgeboring i kanten af deponiet og ud for bebyggelsen. Fra disse samt fra 4 andre boringer lidt inde på pladsen, føres gassen via rørledninger til et separat pumpehus, hvor en centrifugalpumpe suger gassen ind fra disse 8 boringer med et relativt stort vacum, der sikrer at gassen ikke diffunderer. Til gengæld suges der så meget luft ned i pladsen, at gaskvaliteten kun er ca. 15 % CH4, hvorfor den ikke kan anvendes i den eksisterende gasmotor. Derfor ledes gassen fra pumpen og gennem i et kompostfilter, hvorfra den emitterer til atmosfæren, idet det meste af gassen dog formodes at blive oxideret i kompostfiltret.

Udnyttelsesanlæg:

Gassen udnyttes i et gasmotor/generatoranlæg af fabrikat Jenbacher, type 312. El-effekten er på 550 kWel og strømmen leveres til el-nettet. Motor/generatoranlægget er placeret i en container på deponiet ved siden af MPR Modulet.

Hvis motoren er stoppet pga. eftersyn eller på anden måde ude af drift, afbrændes gassen i en fakkel, der har en kapacitet på 200 m³/h.

Årlig energiproduktion:

El-produktionen er registreret fra anlæggets start i 1997, og har årligt været 3.000 – 4.000 MWh. Nedenstående figur 5.60 viser el-produktionen over årene.

Figur 5.60: Årlig el-produktion fra deponigasanlægget ved Tandskov deponi.

Figur 5.60: Årlig el-produktion fra deponigasanlægget ved Tandskov deponi.

5.23.5 Forslag til optimering

Undersøgelse: Ved gennemgang af anlægget blev følgende undersøgt eller oplyst:
  • Anlæggets opbygning og funktion.
  • Gaskvaliteten for den samlede gasmængde blev aflæst på PC skærmen. Her registreres også de daglige analyser af gassen fra de enkelte boringer, hvorfra der blev udleveret en rapport for gasanalyser og flow målinger fra disse d. 22.11.2004. Gasmåleren der registrerer flow fra de enkelte boringer er dog meget unøjagtig ved så små gasmængder, hvorfor målingerne kun kan indikere en størrelsesorden.
  • Det totale flow samt generatorens ydelse blev aflæst på PC skærmen.
  • De analyser og registreringer der blev udført i MPR modulet, fremgår af nedenstående tabel:

CH4 %
45,7 %

CO2 %:
30,9 %

O2 %
0 %

Total flow (sammentælling af enkelt registreringer, der dog er meget unøjagtige):
418 m³/h

Total flow (gasmåler):
174 m³/h

Sug fra plads:
- 50 mbar

Tryk i transmissionsledning:
70 mbar

Gas temperatur fra plads:
20°C

El-ydelse:
282 kW

  • I forbindelse med driften af anlægget havde man i 2002 gjort en interessant, idet der efterhånden var skåret ned på tidsforbruget til drift af anlægget og gasindvindingen aftog usædvanlig meget i forhold til tidligere. Det blev nu besluttet at øge indsatsen igen med ca. ¼ mand, hvilket i løbet af ca. et halvt år forøgede indvindingen og dermed el-salget med ca. 75.000 kWh/måned.

Forslag:

For optimering af anlægget foreslås følgende:
  1. Der er et område i midten af deponiet, hvor det foreslås at placere 8 nye boringer, der tilsluttes det eksisterende anlæg.
  2. Gasmåleren der registrerer flow fra de enkelte boringer foreslås udskiftet, således at det korrekte flow vises. Herved vil der være større mulighed for driftspersonalet, for at indregulere de enkelte boringer og derved indvinde den optimale gasmængde.
  3. Gassen der suges ud i forbindelse med de 8 boringer for afværgeforanstaltninger har som nævnt så ringe kvalitet, at det ikke kan anvendes i den eksisterende motor. Det foreslås derfor at etablere et nyt gasmotor/generatoranlæg af Dual-Fuel typen, der kan anvende et mix af dieselolie og deponigas med en lav CH4 %. Motoren kan placeres i umiddelbar nærhed af den eksisterende. Herved kan den dårlige gas der ikke udnyttes i dag komme til anvendelse. Da der ikke er nogen flow måling ved disse boringer, skal dette tillige undersøges, tillige med gassens samlede kvalitet, således motoren kan bestemmes ud fra dette.

5.23.6 Estimeret ekstra CO2 reduktion

Estimeret ekstra gasindvinding: Det skønnes at der i gennemsnit kan indvindes ca. 5 m³/h fra hver af de 8 nye boringer, hvorved anlægget kan øge indvindingen med ca. 40 m³/h.

Det vurderes endvidere, at de 8 boringer hvorfra gassen i øjeblikket ikke anvendes på grund af for ringe gaskvalitet vil kunne bruges i en Dual-Fual motor. Gasmængden skønnes at være ca. 100 m³/h med en CH4 kvalitet på ca. 15 %. Dette vil give en ekstra el-produktion på ca. 50 kW.

CO2 reduktion:

Fra det eksisterende anlæg bidrager den indvundne metanmængde årligt med en CO2 reduktion på ca. 11.000 tons CO2. Ved udførelse af de foreslåede forslag til optimering af anlægget, estimeres der at kan reduceres yderligere med ca. 4.000 tons CO2.

Af figur 5.61 fremgår den estimerede CO2 reduktion i fremtiden, såvel som den ekstra reduktion fra optimeringen. Over den viste 8 – årige periode indtil 2012 udgør reduktionen fra optimeringen ca. 27.000 tons CO2.

Figur 5.61: Fremtidig estimeret CO<sub>2</sub> reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

Figur 5.61: Fremtidig estimeret CO2 reduktion fra eksisterende anlæg og fra foreslåede ændringer ved anlæg.

5.23.7 Estimeret økonomi ved optimering af anlæg:

Anlægsændringer: Med henblik på optimering af anlægget forudsættes i den estimerede beregningen for økonomien, at ovenstående forslag nr. 1, 2 og 3 udføres.

Dette betyder, at der etableres 8 nye boringer, der hver tilsluttes en af de eksisterende boringers vandrette ledning til MPR modulet. For stadig at kunne opnå en individuel regulering monteres en manuel betjent reguleringsventil ude ved de enkelte boringer.

Den eksisterende gasmåler udskiftes.

Fra de boringer der anvendes til gasafværge-foranstaltninger, føres gassen i en ny transmissionsledning til en ny Dual-Fual motor med en påbygget el-generator.

Motoren installeres i en container, der placeres ved siden af den nuværende motor-container. Generatorens effekt forudsættes for den nye motor til 50 kWel og den producerede strøm leveres til nettet.

Energipriser:

Salgspris for elektricitet: 0,60 kr./kWh

Estimeret økonomi

Af Bilag 4.6 fremgår detaljer og cash flow for den estimerede økonomi. I det følgende er hovedtallene angivet:

Total investering inkl. projekt. ca.: Kr. 895.000
Ekstra salg af elektricitet, 2006 ca.: Kr. 535.000
Drift og vedligehold, årligt ca.: Kr. 60.000
Driftsudgifter til dieselolie, årligt ca. Kr. 35.000
Nutidsværdi ved 8 års drift og en kalkulationsrente på 6%, ca.: Kr. 1.420.000
Intern rente (IRR): 44,5 %

Hvis kun forslag 3 med Dual-Fual motoren udføres er økonomien følgende:

Total investering inkl. projekt. ca.: Kr. 550.000
Ekstra salg af elektricitet, 2006 ca.: Kr. 240.000
Drift og vedligehold, årligt ca.: Kr. 60.000
Driftsudgifter til dieselolie, årligt ca. Kr. 35.000
Nutidsværdi ved 8 års drift og en kalkulationsrente på 6%, ca.: Kr. 225.000
Intern rente (IRR): 16,9 %

5.24 Ubberup

5.24.1 Resume

På Ubberup deponi findes et eksisterende deponigasanlæg, som anvender gassen i en gasmotor/generator enhed. Den producerede elektricitet leveres til el-nettet.

Deponigasanlægget er ikke besøgt i forbindelse med udarbejdelse af nærværende rapport, hvorfor en eventuel optimering af gasindvindingen ikke er vurderet for deponigasanlægget på Ubberup. CO2 reduktion fra det eksisterende anlæg udgør i ca. 1.700 tons CO2 i 2005

5.24.2 Data for deponeringsanlægget:

Deponiets adresse: Holbækvej 169
4400 Kalundborg

Driftsperiode:

1975 – 1995.

Areal med gasindvinding:

Ca. 6 ha

Dybde:

Ca. 7 m i gennemsnit

Affaldsmængde:

Ca. 385.000 tons

5.24.3 Data for deponigasanlægget

Ejer: NISSEN energi teknik a/s
Byvej 25
8654 Bryrup

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget startet i 2001

Årlig gasindvinding:

Nedenstående figur 5.62 viser gasindvindingen over årene.

Figur 5.62: Gasindvinding årligt og per driftstime for indvindingsanlægget på Ubberup deponi.

Figur 5.62: Gasindvinding årligt og per driftstime for indvindingsanlægget på Ubberup deponi.

Indvindingsanlæg: I forbindelse med en gasafværgeforanstaltning, der blev udført for at undgå eksplosionsrisiko i nærliggende bygninger, blev der i midten af 90-erne udført 28 grusfaskiner på deponiet. Disse består af 6 x 6 m områder fyldt op med grus, hvorfra gassen blev udluftet og ført op gennem et biofilter (kompostfilter). På alle 28 rør under kompostfiltrene, er der nu en tilslutning, som føres til deponigasanlæggets bygning. Ligeledes er der tilsluttet 12 perkolatbrønde via 3 gas-samleledninger. I bygningen suges gassen ind med en gasblæser og pumpes til udnyttelsesanlægget.

Udnyttelsesanlæg:

Deponigassen udnyttes i et Dual-Fual gasmotor/generatoranlæg der er placeret i anlæggets bygning på Ubberup deponi. El-effekten er 110 kW, og den producerede elektricitet leveres til el-nettet.

Årlig energiproduktion:

Den årlige el-produktion fremgår af nedenstående figur 5.63

Figur 5.63: Årlig el- og varmeproduktion fra deponigasanlægget ved Ubberup deponi.

Figur 5.63: Årlig el- og varmeproduktion fra deponigasanlægget ved Ubberup deponi.

5.24.4 Estimeret fremtidig CO2 reduktion

CO2 reduktion: Den nuværende gasindvinding udgør ca. 270.000 m³/år. Når der regnes med, at metanen fra den indvundne gas ellers ville emittere fra deponiet som en drivhusgas, vil dette svare til, at indvindingen bidrager til en ækvivalent CO2 reduktion på ca. 1.350 tons CO2 for år 2004.

Af figur 5.64 fremgår den estimerede CO2 reduktion fra anlægget i fremtiden, hvis der ikke foretages nogen form for optimering af indvindingen. Over den viste 8 – årige periode indtil 2012 udgør reduktionen uden optimering i alt ca. 11.000 tons CO2.

Figur 5.64: Fremtidig estimeret CO<sub>2</sub> reduktion fra det eksisterende deponigasanlæg ved Ubberup deponi.

Figur 5.64: Fremtidig estimeret CO2 reduktion fra det eksisterende deponigasanlæg ved Ubberup deponi.

5.25 Viborg

5.25.1 Resume

På Viborg deponi findes et eksisterende deponigasanlæg, som indtil 2002 anvendte gassen i et kedelanlæg, men nu anvender gassen i et decentralt kraftvarmeanlæg, der består af en gasmotor/generator enhed. Den producerede elektricitet leveres til el-nettet og spildvarmen til det lokale fjernvarmenet.

Deponigasanlægget er ikke besøgt i forbindelse med udarbejdelse af nærværende rapport, hvorfor en eventuel optimering af gasindvindingen ikke er vurderet for deponigasanlægget på Viborg deponi. CO2 reduktion fra det eksisterende anlæg udgør ca. 10.000 tons CO2 i år 2005

5.25.2 Data for deponeringsanlægget

Deponiets adresse: I/S Revas
Kirkebækvej 136
8800 Viborg

Driftsperiode:

Start i 1972 og er stadig i drift.

Areal med gasindvinding:

Ca. 12 ha

Dybde:

6 – 15 m. Ca. 12 m i gennemsnit

Affaldsmængde:

Ca. 1.100.000 tons

Affaldstyper:

  • Dagrenovation
  • Industriaffald
  • Kontor & Erhvervsaffald
  • Bygge & Anlæg
  • Haveaffald
  • Storskrald
  • Slam

5.25.3 Data for deponigasanlægget

Ejer: I/S Revas og Energi Viborg A/S
Bøssemagervej 8
8800 Viborg

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget blev startet som det første i Danmark i 1985.

Årlig gasindvinding:

Nedenstående figur 5.65 viser gasindvindingen over årene. Når gasindvindingen stiger kraftigt fra 2002 skyldes det at indvindingsområdet blev udvidet til det ca. dobbelte.

Figur 5.65: Gasindvinding årligt og per driftstime for indvindingsanlægget på Viborg deponi.

Figur 5.65: Gasindvinding årligt og per driftstime for indvindingsanlægget på Viborg deponi.

Indvindingsanlæg: Indvindingsanlægget består af 44 lodrette boringer fra det oprindelige anlæg og 40 nye fra udvidelsen i 2001. De oprindelige boringer er enkeltvis tilsluttet 3 MPR Moduler, der tidligere var med et automatisk styrings- og reguleringssystem, men nu reguleres manuelt. De nye boringer er tilsluttet enkeltvis til et nyt MPR Modul (Måle- Pumpe- og Regulerings Modul), der har et automatisk styrings- og reguleringssystem. Gassen pumpes fra det samlede anlæg i en 3 km. transmissionsledning til udnyttelsesanlægget.

Udnyttelsesanlæg:

Deponigassen udnyttedes fra starten til 1988 primært i et kedelanlæg og et lille kraftvarmeanlæg. Herefter frem til 2001/2002 kun i kedelanlægget. Fra og med 2002 udnyttes gassen i et kraftvarmeanlæg bestående af en gasmotor/generator enhed, der er placeret i en satellit central for Viborg Fjernvarme. El-effekten er 388 kW og varme-effekten 480 kW. Den producerede elektricitet leveres til el-nettet og spildvarmen afsættes til fjernvarmesystemet.

Årlig energiproduktion:

Den årlige el- og varmeproduktion fremgår af nedenstående figur 5.66

Figur 5.66: Årlig el- og varmeproduktion fra deponigasanlægget ved Viborg deponi.

Figur 5.66: Årlig el- og varmeproduktion fra deponigasanlægget ved Viborg deponi.

5.25.4 Estimeret fremtidig CO2 reduktion

CO2 reduktion: Den nuværende gasindvinding udgør ca. 1.600.000 m³/år. Når der regnes med, at metanen fra den indvundne gas ellers ville emittere fra deponiet som en drivhusgas, vil dette svare til, at indvindingen bidrager til en ækvivalent CO2 reduktion på ca. 10.500 tons CO2 for år 2004.

Af figur 5.67 fremgår den estimerede CO2 reduktion fra anlægget i fremtiden, hvis der ikke foretages yderligere optimering af indvindingen. Over den viste 8 – årige periode indtil 2012 udgør reduktionen i alt ca. 66.000 tons CO2.

Figur 5.67: Fremtidig estimeret CO<sub>2</sub> reduktion fra det eksisterende deponigasanlæg ved Viborg deponi.

Figur 5.67: Fremtidig estimeret CO2 reduktion fra det eksisterende deponigasanlæg ved Viborg deponi.

5.26 Østdeponi

5.26.1 Resume

På Østdeponi findes et eksisterende deponigasanlæg, som anvender gassen i 2 decentrale kraftvarmeanlæg, der består af gasmotor/generator enheder. Den producerede elektricitet leveres til el-nettet og spildvarmen til de lokale fjernvarmenet i 2 landsbyer. Desuden findes et gasmototor/generator anlæg på selve deponiet. Herfra leveres den producerede elektricitet til el-nettet.

Deponigasanlægget er ikke besøgt i forbindelse med udarbejdelse af nærværende rapport, hvorfor en eventuel optimering af gasindvindingen ikke er vurderet for deponigasanlægget på Østdeponi. CO2 reduktion fra det eksisterende anlæg udgør ca. 13.000 tons CO2 i 2005.

5.26.2 Data for deponeringsanlægget:

Deponiets adresse: Fasterholtgårdsvej 10
7400 Herning

Driftsperiode:

Start i 1980 og er stadig i drift.

Areal med gasindvinding:

Ca. 13 ha

Dybde:

Ca. 13 m i gennemsnit

Affaldsmængde:

Ca. 1.500.000 tons

Affaldstyper:

  • Dagrenovation
  • Industriaffald
  • Erhvervsaffald
  • Bygningsaffald
  • Storskrald
  • Slam
  • Slagger

5.26.3 Data for deponigasanlægget

Ejer: Østdeponi a.m.b.a.
Fasterholtgårdsvej 10
7400 Herning

Drift af anlæg:

Ejer

Driftsperiode:

Gasanlægget startet i 1989

Årlig gasindvinding:

Nedenstående figur 5.68 viser gasindvindingen over årene.

Figur 5.68: Gasindvinding årligt og per driftstime for indvindingsanlægget på Østdeponi.

Figur 5.68: Gasindvinding årligt og per driftstime for indvindingsanlægget på Østdeponi.

Indvindingsanlæg: Indvindingsanlægget består af 50 lodrette boringer der enkeltvis er tilsluttet 2 stk. MPR Moduler (Måle- Pumpe- og Regulerings Moduler), der har et automatisk styrings- og reguleringssystem. Gassen pumpes herfra primært i 2 transmissionsledninger på hver 4-5 km til udnyttelsesanlæggene, men oprindelig til et udnyttelsesanlæg på selve deponiet.

Udnyttelsesanlæg:

Deponigassen udnyttedes oprindeligt i et gasmotor/generatoranlæg på deponiet, hvor den producerede elektricitet blev leveret til el-nettet. I 1992 og 1994 blev der installeret decentrale kraftvarmeværker i henholdsvis Arnborg og Fasterholt, bestående af gasmotor/generator anlæg, der leverer elektricitet til el-enettet og spildvarmen anvendes i de lokale fjernvarmenet.

Årlig energiproduktion:

Østdeponi leverer gassen til Herning Kommunale værker, der ejer og driver kraftvarmeanlæggene. Data for den årlige el- og varmeproduktion er ikke indhentet til nærværende projekt, men er beregnet ud fra normal produktion for et gasmotor/generatoranlæg og fremgår af nedenstående figur 5.69

Figur 5.69: Årlig el- og varmeproduktion fra deponigasanlægget ved Østdeponi.

Figur 5.69: Årlig el- og varmeproduktion fra deponigasanlægget ved Østdeponi.

5.26.4 Estimeret fremtidig CO2 reduktion

CO2 reduktion: Den nuværende gasindvinding udgør ca. 2.000.000 m³/år. Når der regnes med, at metanen fra den indvundne gas ellers ville emittere fra deponiet som en drivhusgas, vil dette svare til, at indvindingen bidrager til en ækvivalent CO2 reduktion på ca. 14.000 tons CO2 for år 2004.

Af figur 5.70 fremgår den estimerede CO2 reduktion fra anlægget i fremtiden, hvis der ikke foretages nogen form for optimering af indvindingen. Over den viste 8 – årige periode indtil 2012 udgør reduktionen uden optimering i alt ca. 83.000 tons CO2.

Figur 5.70: Fremtidig estimeret CO<sub>2</sub> reduktion fra det eksisterende deponigasanlæg ved Østdeponi.

Figur 5.70: Fremtidig estimeret CO2 reduktion fra det eksisterende deponigasanlæg ved Østdeponi.





Version 1.0 September 2005, © Miljøstyrelsen.
