Økologisk håndtering af spildevand

5. Projektering af ledningssystemer efter wc

I forbindelse med økologisk håndtering af spildevand er det som regel wc’et, og den måde det skyller på, der er bestemmende for projekteringen af ledningssystemet efter wc’et.

I Danmark er der krav om, at wc’er skal VA-godkendes (typegodkendelse fra By- og Boligministeriet). I forbindelse med godkendelsen måler man wc’ets evne til at renskylle skålen, og man måler vandstrømmen ud fra skålen, så det er muligt at vurdere, om der skal stilles specielle krav til ledningssystemet efter wc’et.

De generelle regler for projektering og dimensionering af afløbsledninger i Danmark er angivet i DS 432, Norm for afløbsinstallationer, og reglerne i denne norm forudsætter, at wc’et skyller med 6 liter eller mere, eller at wc’et er wc med to skyl, hvor det største skyl er på mindst 6 liter.

Skyller wc’et med mindre end 6 liter, stilles der specielle krav til ledningssystemet efter wc’et. Disse krav er angivet i VA-godkendelsen for det enkelte wc.

I det følgende er regler for projektering af ledningssystemet efter wc’et angivet.

5.1 Skyllevandsmængde ³ 6 liter

Generelle regler er angivet i DS 432, Norm for afløbsinstallationer.

5.2 Skyllevandsmængde 4 liter

Systemet kan installeres i bygninger, hvor afløbsinstallationer er dimensioneret i overensstemmelse med DS 432, Norm for afløbsinstallationer, med følgende tilføjelser og afvigelser. Projekteringsreglerne er angivet i VA-godkendelsen for det enkelte wc.

5.2.1 Ikke-udluftede ledninger i bygninger

Ledningens indvendige diameter (d_i) er afgørende for, hvor mange wc’er - kendetegnet ved antallet – og hvor mange installationsgenstande yderligere - kendetegnet ved summen af deres forudsatte spildevandsstrømme S q_S,f der må tilsluttes ledningen.

5.2.1.2 Ledningslængder, retningsændringer og fald

Ledningslængden (L) måles fra wc’ets tilslutning langs ledningen indtil tilslutningen på den stående, udluftede ledning, se figur 5.1.

Figur 5.1
Måling af længder på sideledninger.

Liggende ikke-udluftede sideledninger, der sluttes til en stående udluftet ledning, bør overholde følgende krav til længder og fald:

En ledning på 10 m bør således lægges med min. 40‰ på hele ledningslængden.

På den liggende ledning må der maksimalt være 2 retningsændringer på hver højst 45°. Retningsændringen umiddelbart efter wc’et (normalt en 88° bøjning), og retningsændringen ved tilslutningen til den stående ledning medregnes ikke.

Ved overgang fra stående til liggende ledning bør der anvendes 2 stk. 45° bøjninger i den liggende lednings dimension.

5.2.2 Udluftede ledninger i bygninger

Stående udluftede ledninger dimensioneres efter DS 432 efter reglerne for wc’et med 6 liter skyl.

Liggende udluftede ledninger dimensioneres og udføres efter samme regler som liggende, ikke-udluftede ledninger.

Overgang fra stående til liggende ledning udføres som angivet for ikke-udluftede ledninger.

5.2.3 Liggende samleledninger i bygning eller i jord

Afløbssystemet frem til det punkt, hvor den liggende samleledning i alt tilføres spildevand fra mindst 3 boliger, dimensioneres i overensstemmelse med DS 432 med nedenstående tilføjelser og afvigelser.

1. Ledningerne skal have et minimumsfald på 20 ‰.
2. Ledninger, der alene fører spildevand fra wc’er, må højst være 3 m lange målt fra wc'et til tilslutning til anden ledning, der fører spildevand fra anden installationsgenstand end et wc med 4 liter skyllevandsmængde.
3. Ledninger, der fører spildevand fra én bolig, må højst være 25 m lange, målt fra wc’ets tilslutning og indtil tilslutning til ledning, der fører spildevand fra andre boliger.
4. Ledninger, der fører spildevand fra wc’et alene eller fra én bolig, må maksimalt have 2 retningsændringer på hver højst 45°. Retningsændringen umiddelbart efter wc’et og retningsændringen ved grenrør i forbindelse med tilslutning til anden ledning medregnes ikke.
5. På ledninger, der fører spildevand fra én bolig, må der maksimalt være ét grenrør eller én rense- og inspektionsbrønd med én sidetilslutning. Brønde med 2 sidetilslutninger må ikke anvendes.

Figur 5.2
Tilføjelser og afvigelser i relation til DS 432 gælder for såvel den viste sideledning som ledningen før brønden.

Figur 5.3
Eksempler på samleledninger, hvor tilføjelser og afvigelser i relation til DS 432 gælder. (Se også figur 5.2).

5.2.4 Liggende samleledning, der fra stående ledning får tilført spildevand fra mindst 3 boliger

Afløbssystemet dimensioneres i overensstemmelse med DS 432.

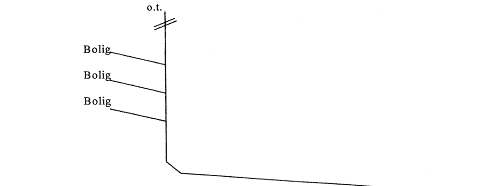

Figur 5.4
Den liggende samleledning dimensioneres efter DS 432, Norm for afløbsinstallationer.

5.3 Skyllevandsmængde 3 liter

Projekteringsreglerne for wc med en skyllevandsmængde på 3 liter findes i VA-godkendelsen til et wc med 2 skyl (3 liter for normalt skyl, 2 liter for lille skyl). Wc’et er godkendt til anvendelse i forbindelse med samletanke, men kan med kommunens godkendelse anvendes i andre typer af afløbssystemer. Projekteringsreglerne er som følger:

Afløbsledningen skal udføres af minimum 110 mm plastrør af godkendt type. Af hensyn til afløbsledningens renholdelse skal ledningen lægges med et minimumsfald afhængig af ledningslængden mellem wc-skål og tank, som følger:

Længden af liggende ledning mellem klosetskål og tank må ikke overstige 20 m.

Overgangen fra stående til liggende ledning udføres med 2 stk. 45° bøjninger med et lige stykke på min. 300 mm mellem bøjningerne eller med speciel VA-godkendt fodbøjning. Ud over overgangen fra stående til liggende ledning må der højst være 2 retningsændringer hver på højst 45°.

5.4 Skyllevandsmængde £ 2 liter

Der eksisterer for tiden ingen regler i normer eller VA-godkendelser. Der findes derfor ingen VA-godkendte wc’er, der skyller med mindre end 3 liter. Der henvises i stedet til fabrikantens anvisninger.
