Etablering af pileanlæg - Baggrundsrapport

4 Nedbørsstatistik

4.1 Baggrund og formål
4.2 Nedbørsfordeling i Danmark
4.3 Potentiel fordampning
4.4 Balance mellem nedbør og fordampning
4.5 Variation mellem år i nedbør
4.6 Årstidsvariation i nedbør og fordampning
4.7 Korrigeret nedbør
4.8 Referencer

4.1 Baggrund og formål

Dimensioneringen af pileanlæg er afhængig af den aktuelle nedbør på lokaliteten samt forventet fordampning. Pileanlægget skal på årsbasis kunne fordampe alt vand, der tilføres anlægget som spildevand og som nedbør. Derfor er nedbørens geografiske fordeling i Danmark af betydning for dimensioneringen, ligesom udsving i nedbørsmængde fra år til år på den enkelte lokalitet har betydning for anlæggets størrelse.

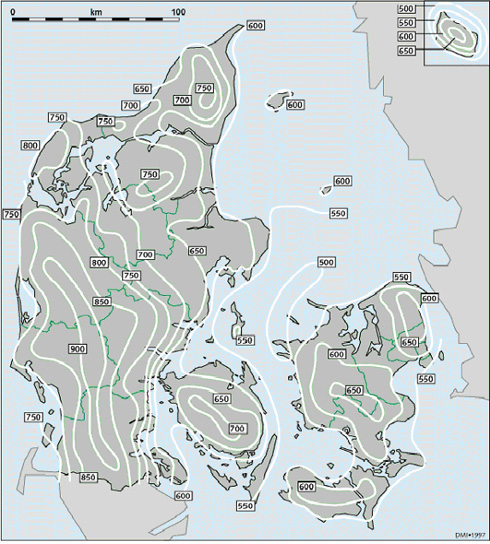

Figur 4.1.
Observeret nedbørsfordeling i Danmark i perioden 1961-1990. Kortet er baseret på observerede data fra 300 målestationer (årsmiddel, mm/år). Fra /1/.

4.2 Nedbørsfordeling i Danmark

Danmarks Meteorologiske Institut har publiceret 30-års normaler for klimaet i Danmark baseret på observationer i det landsdækkende net af klimastationer i perioden 1961-1990 /2/. Normalværdierne er publiceret i såkaldte klimagrid, der dækker hele Danmark i en opløsning på 10x10 km, 20x20 km og 40x40 km.

Det fremgår af figur 4.1, at det generelt regner mindre i de kystnære områder end i de centrale dele af Danmark. De højeste nedbørsværdier forekommer i det indre af Jylland (>900 mm på årsbasis), mens der falder mindst nedbør på Sejerø, Samsø og ved Vestsjællands kyst (<550 mm på årsbasis).

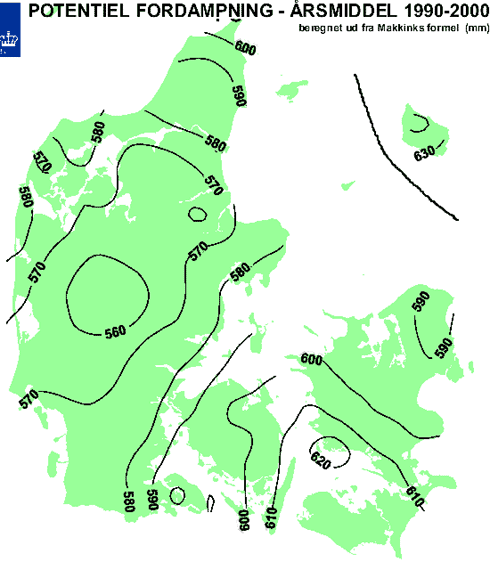

Figur 4.2.
Potentiel fordampning i perioden 1990-2000 beregnet ud fra Makkinks formel (Modificeret fra /2/).

4.3 Potentiel fordampning

Den potentielle fordampning afhænger af de klimatiske forhold - især af globalindstrålingen, lufttemperaturen og vind - og beregnes af DMI ved hjælp af den modificerede Penman formel eller Makkinks formel, der giver lidt højere værdier /2/. Variationerne i potentiel fordampning er relativt afdæmpede (figur 4.2). Der ses således kun mindre ændringer i fordampningen fra de kystnære områder, hvor fordampningen forventeligt er relativt højere, til de mere centrale landområder med generelt lavere fordampning. De højeste fordampningstal på årsbasis forekommer på Lolland-Falster og Bornholm (>620 mm), mens de laveste ses i det centrale Jylland (<560 mm).

4.4 Balance mellem nedbør og fordampning

Figur 4.3 viser gennemsnitlig årlig nedbør og potentiel fordampning i DMI’s 20x20 km gridnet samt det beregnede årlige nedbørsoverskud eller underskud (se afsnit 8 for placering af gridceller). Der er stor geografisk variabilitet i specielt nedbør (se også figur 4.4), hvilket betyder, at der i nogle områder af Danmark (Sønderjylland) er et nedbørsoverskud på over 300 mm per år, hvorimod der i andre områder af Danmark faktisk er et lille nedbørsunderskud (potentiel fordampning er større end nedbør).

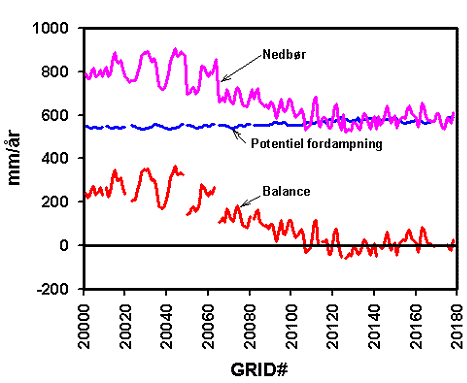

Figur 4.3.
Gennemsnitlig årlig potentiel fordampning (ETo), årlig nedbør, og nedbørsoverskud eller underskud (balance) i Danmark i perioden 1961-1990. Data er baseret på estimerede værdier i 20x20 km gridceller (se /3/).

4.5 Variation mellem år i nedbør

Ved dimensioneringen af pileanlæg skal der tages hensyn til variationer i nedbør mellem år. I figur 4.4 er nedbørsdata for 300 målestationer i perioden 1961-1990 plottet. Figuren viser dels den gennemsnitlige nedbør i perioden, den minimale og maksimale årsnedbør samt 90%-fraktilen, dvs. 9 ud af 10 år vil årsnedbøren ligge under den givne værdi (10-års regn). I absolutte tal varierer den maksimale registrerede årsnedbør mellem 609 mm/år i 1988 på Christiansø (Bornholm) til 1273 mm/år i 1980 på station Toftlund i Sønderjylland. Den maksimale årsnedbør over en 30-års periode er gennemsnitligt 32% større end den gennemsnitlige årsnedbør, og 10-års regn er gennemsnitligt 18% større end den gennemsnitlige årsnedbør (figur 4.5); dvs. at 9 ud af 10 år vil årsnedbøren være mindre end den gennemsnitlige årsnedbør plus 18%.

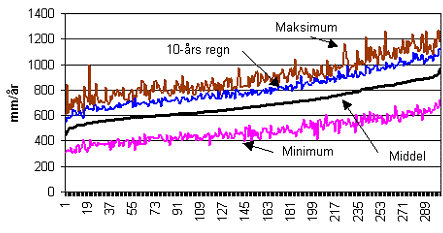

Figur 4.4.
Variation i årsnedbør over perioden 1961-1990. Figuren viser den gennemsnitlige, den minimale, den maksimale årlige nedbør, samt 90%-fraktilen (10-års regn) på 300 målestationer. Målestationer er sorteret efter gennemsnitlig årsnedbør (Data fra /1/).

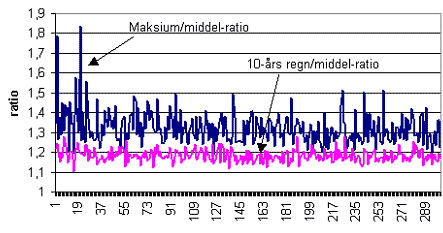

Figur 4.5.
Forholdet mellem den maksimale årlige nedbør og den gennemsnitlige årlige nedbør i perioden 1961-1990, samt forholdet mellem 10-års regn og den gennemsnitlige årlige nedbør på 300 målestationer. Målestationer er sorteret efter gennemsnitlig årsnedbør (Data fra /1/).

4.6 Årstidsvariation i nedbør og fordampning

Både nedbør og fordampning varierer over året. Nedbøren er generelt mindst om sommeren og størst om vinteren, hvorimod fordampningen er meget lav om vinteren og højest om sommeren (figur 4.6). Der er et nedbørsoverskud i vinterhalvåret fra august til april, hvorimod der er et nedbørsunderskud i sommerperioden fra april til august. Dette har betydning for, hvor stort et volumen der skal være i pileanlæg til opmagasinering af vand i vinterhalvåret.

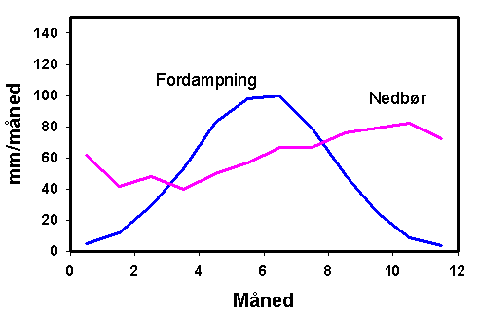

Figur 4.6.
Eksempel på årstidsvariation i nedbør og potentiel fordampning i grid nr 20056 (Midtjylland). Data er gennemsnit for perioden 1961-1990.

4.7 Korrigeret nedbør

Registrering af nedbør på de meteorologiske målestationer er behæftet med systematiske fejl som skyldes måleudstyrets opbygning og placering. De målte nedbørsmængder underestimerer generelt den faktiske nedbør på grund af vindeffekter og wettingtab, der især er store når der falder sne. De registrerede nedbørsværdier skal korrigeres for disse systematiske fejl for at få den reelle nedbør.

Danmarks Meteorologiske Institut /4 og 5/har publiceret standardværdier for korrektion af målt nedbør i form af en tabel indeholdende måneds- og årsværdier. Der er taget hensyn til læforholdene omkring nedbørsmåleren, idet der er beregnet standardværdier for tre lækategorier. Korrektionen er størst for frit-eksponerede målere og varierer fra ca. 12% i sommermånederne til ca. 50% i vintermånederne, hvor nedbør der falder som sne giver anledning til store fejl som følge af vindeffekten. På stationer med moderate læforhold, som forekommer ved ca. 65% af det samlede antal målestationer, er vindhastigheden lavere, og de nødvendige korrektioner mindre.

Da nedbørkorrektionen er større om vinteren end om sommeren, har korrektionen betydning for nedbørsfordelingen over året og dermed potentielt betydning for det nødvendige volumen af pileanlæg til opmagasinering af vand. Korrektionsfaktorerne, som kan anvendes på gridværdier, fremgår af figur 4.7. Standard korrektion af en månedsværdi for en gridcelle fås ved at gange månedsværdien med korrektionsfaktoren /6/. Er den gennemsnitlige registrerede månedsnedbør i januar f.eks. 70 mm, fås den faktiske nedbør ved at multiplicere med 1,41 – dvs. den faktiske nedbør i januar bliver 70 x 1,41 = 99 mm.



J

F

M

A

M

J

J

A

S

O

N

D

År

Korrektion (%)

41

42

35

24

13

11

10

10

11

14

23

37

21

Figur 4.7.
Standardværdier (1961-90) af nedbørskorrektioner (%) for vindeffekt og wettingtab ved målestationer med moderat læ. Fra /4/.

4.8 Referencer

/1/ Frich,P., Rosenørn,S., Madsen,H., & Jensen,J.J. 1997.Observed Precipitation in Denmark 1961-90. Technical Report 97-8, 1-38. Copenhagen, Danish Meteorological Institute.
[Tilbage]

/2/ Scharling,M. & Kern-Hansen,C. 2002. Klimagrid-Danmark. Nedbør og fordampning 1990-2000. Beregningsresultater til belysning af vandbalancen i Danmark. Technical Report 02-03, 1-16. Copenhagen, Danish Meteorological Institute.
[Tilbage]

/3/ Scharling,M. 2000.Klimagrid-Danmark. Normaler 1961-90. Måneds- og årsværdier: Nedbør 10*10, 20*20 & 40*40 km, temperatur og potentiel fordampning 20*20 & 40*40 km. Metodebeskrivelse & datasæt. Technical Report 00-11. Copenhagen, Danish Meteorological Institute.
[Tilbage]

/4/ Allerup,P., Madsen,H., & Vejen,F. 1998.Standardværdier (1961-90) af nedbørkorrektioner. Technical Report 98-10. Copenhagen, Danish Meteorological Institute.
[Tilbage]

/5/ Vejen,F., Madsen,H., & Allerup,P. 2001.Korrektion for fejlkilder på måling af nedbør. Teknisk Rapport 01-09. Copenhagen, Danmarks Meteorologiske Institut.
[Tilbage]

/6/ Scharling,M. & Kern-Hansen,C. 2000. Praktisk anvendelse af nedbørkorrektion på gridværdier. Tabeller samt kort over sammenhæng mellem nedbørkorrektionsregioner og gridceller. Technical Report 00-21. Copenhagen, Danish Meteorological Institute.
[Tilbage]
