Stimuleret in situ reduktiv deklorering. Vidensopsamling og screening af lokaliteter

Appendiks F Screening af lokaliteter

Appendiks F.1
Nørregade 4, Assens

Vurdering

Der er gennemført en grundig undersøgelse med kortlægning af jord- og grundvandsforureningen. Grundvandsforureningen er dog ikke fuldstændig afgrænset horisontalt i nedstrøms retning.

De geologiske og hydrogeologiske forhold er meget varierende i kildeområdet. Det øvre sekundære magasin, hvor den væsentligste forurening findes, veksler således med sand, silt og moræneler.

I kildeområdet er PCE og TCE tilstede i både moræneler og det underliggende sekundære magasin. Den væsentligste forureningsspredning er sket i det øvre sekundære magasin. Reduktiv deklorering ser ikke ud til at foregå i væsentligt omfang. cDCE og VC findes typisk kun i små koncentrationer bortset fra områder med meget høje indhold af TCE.

De geokemiske data veksler meget, og det kan ikke udelukkes, at der er sket påvirkning ved prøvetagningen. Der er således fundet både aerobe og jernreducerende forhold i det øvre sekundære magasin.

Adgangsforholdene er dårlige. Kildeområdet ligger under bygninger og en del af fanen ligger i vej.

Et afværgeprojekt med stimuleret in situ reduktiv deklorering vil være vanskeligt først og fremmest pga. de dårlige adgangsforhold. Evt. migration af methan og VC skal også tages i betragtning. Supplerende geokemiske data er ligeledes nødvendig for at vurdere potentialet for reduktiv deklorering. Som udgangspunkt vurderes det nødvendigt at anvende bioaugmentation ved en evt. afværge.

Konceptuel model

Konceptuel model

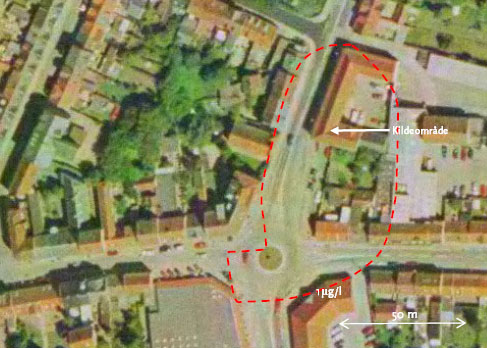

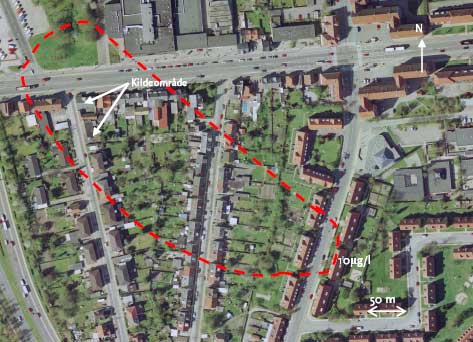

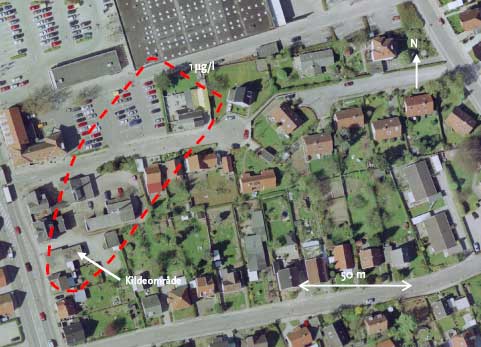

Foto

Foto

Datablad
Basisoplysninger
Lokalitet Nørregade 4, Assens. Forurenet lokalitet nr. 421-13
Adresse Nørregade 4, Assens.
Matr. nr. del af matr. nr. 469 Assens Bygrunde
Grundejer Bendix Ejendomme Investering Aps, Vestergade 13, 5000 Odense C
Forureningsaktivitet Renseri: 1965-1980Spild ved håndtering af rensevæsker ved rensemaskine og slambrønd. Desuden udsivning gennem kloak i baggård
Nuværende arealanvendelse Beboelse. Står pt. ubeboet.
Risikoforhold Arealanvendelse. Indeklima.
Undersøgelsesrapporter Forureningsundersøgelse. Forurenet lokalitet nr. 421-13, Tidligere renseri, Nørregade 4, Assens. December 2002.
Tidligere afværge Afværge til sikring af indeklima i flere beboelser på kildegrunden gennemføres i 2004 ved hjælp af værditabsordningen. Afværgen omfatter bl. a. en delvis kildefjernelse ved opgravning/opboring.
Indsatsområde for afværge Øvre sekundære magasin.
Indsatsområde for screening Øvre sekundære magasin, herunder kildeområde i mættet zone
Geologi og hydrogeologi
Geologi Kote 12,8 m. Meget vekslende geologi i de øverste 10 m. Øverst 1,7-3 m fyld. Herunder smeltevandsaflejringer af sand, silt og ler (senglaciale aflejringer) med mægtighed på 2-3 m i kildeområdet og op til 5 m nedstrøms kildeområdet. Under smeltevandsaflejringer findes der sammenhængende moræneler med en tykkelse på 2-6 m. Dybden til moræneleren stiger i nedstrøms retning. Herunder udbredt lag af glaciale smeltevandsaflejringer af sand og ler.
Relevante magasiner for oprensning Øvre sekundære magasin: Senglaciale aflejringer af sand og silt samt porevand i moræneler. Meget vekslende geologi.
Nedre sekundære magasin: Glaciale smeltevandsaflejringer af sand: findes fra ca. 7 -10 m u.t. med tykkelse på op til 5 m. Kun svagt forurenet.
Sediment Øvre: sand (fint-groft) og silt (senglaciale aflejringer), moræneler Nedre: Glacialt sand (fin - groft)
Magasintype Øvre: optræder både frit og spændt.Nedre: spændt
Grundvandsspejl Øvre: I kildeområdet ca. 2,5 m u.t.. Nedstrøms op til 4,5 m u.t.Nedre: Ca. 2-3 m u.t. Opadrettet gradient fra nedre til øvre.
Strømningsretning Øvre: Sydlig i kildeområde. Nedstrøms i vestlig retning.
Nedre: Sydlig-sydvestlig.
Hydraulisk ledningsevne Øvre: ikke oplyst, men vil variere meget (5x10-5 til 10-9 m/s)Nedre: ikke oplyst, men ud fra kornstørrelse vurderes en k-værdi på 1x10-5 til 1x10-4 m/s (fint-groft sand) at være realistisk
Gradient Øvre: 6 % i kildeområdetNedre: 1,5 % i kildeområdetI kildeområdet og i nedstrøms retning er der opadrettet gradient fra det nedre til det øvre sekundære magasin.
Porevandshastighed Ikke oplyst
Grundvandstemperatur 10 - 15 grader
Forureningsprofil
Jordforurening Jordforurening hovedsagelig i morænelersaflejringerne i den mættede zone (>90%) fra 2-5 m u.t. PCE: 220 mg/kg, TCE: 1 mg/kgHotspot: 150 m2. Mængde beregnet til 16 kg. Herudover evt. fri fase.Det kraftigste kildeområde er under bygninger ved rensemaskine og slambrønd. Herudover udendørs kildeområde i baggård, hvor der er sket udsivning gennem kloakker.
Poreluft PCE: 1400 mg/m3, TCE: 3 mg/m3, cDCE: 1 mg/m3
Grundvand Øvre: PCE: 13.000 μg/l, TCE: 324 μg/l, cDCE: 1100 μg/l, VC: 34 μg/l.Nedre: PCE: typisk under 5 μg/l, cDCE og VC: < 1 μg/l.
Intet væsentligt indhold af TCA og CM.
Faneudbredelse Øvre: >100 μg/l: 80 m lang og 30 m bred.>1000 μg/l: 25 m lang og 15 m bred
Ethen i grundvand Ingen målinger
VC i grundvand Relativt højere indhold af VC i nedstrøms retning
DCE i grundvand Relativt højere i nedstrøms retning
Øvrige forureningskomponenter i grundvand Nej. Dog fundet kulbrinteforurening opstrøms/sidestrøms, men forureningen er ikke sammenfaldende med forurening med klorerede opløsningsmidler.
Geokemisk profil
Org. stof i sediment Ingen målinger
Redoxforhold Vekslende redoxforhold i øvre sek. magasin (aerobt til jernreducerende)
Ilt 0,7-4,5 mg/l
Nitrat <0,5 - 77 mg/l
Sulfat Typisk 75-150 men enkelt måling op til 340 mg/l
Opløst jern <0,05 - 0,47 mg/l
Methan <0,01 mg/l
Redoxpotentiale Ingen målinger
NVOC Ingen målinger
pH 7 - 7,6
Bicarbonat Ingen målinger
Ionstyrke (ledningsevne) Typisk 80-110 mS/m, men enkelte målinger op til 400 mS/m i kildeområdet.
Logistiske faktorer
Adgangsforhold Dårlige adgangsforhold. Den kraftigste forurening findes under bygninger.
Tekniker Nej
Eks. pump & threat Nej men lokalitet ligger i byområde
Elektricitet, vand, sanitet Ja
Afstand til bygninger Kildeområde under bygninger
Afstand til indvindings-boringer og recipienter Afstand til nærmeste indvindingsboring for Assens Vandværk er 450 m mod syd.
Nærmeste recipient er Kærum Å, der løber 250 m syd for lokaliteten.

Resultat af screening

Klik her for at se tabellen.

Appendiks F.2 Adelgade 138, Bogense

Vurdering

Adelgade 138 er et tidligere renseri, hvor der er sket oprensning af kildeområdet i 2001.

Der er sket en detaljeret horisontal afgrænsning af fanen i det terrænnære grundvand, men ikke en fuldstændig vertikal afgrænsning. Grundvandet optræder primært i moræneler, og strømningen sker i mere eller mindre sammenhængende sandstriber. Den hydrauliske ledningsevne er ikke angivet i undersøgelserne, men vurderes at variere meget afhængig af, om der måles i moræneleren eller i sandstriberne (10-5 til 10-8 m/s).

Forureningsforholdene indikerer, at der er gode nedbrydningsforhold, idet der er fundet høje indhold af nedbrydningsprodukterne cDCE og VC. Der er dog ikke fundet ethen - hvilket indikerer, at nedbrydningen ikke er fuldkommen eller meget langsom. Det vurderes at det er forureningen med kulbrinter, der har virket som elektrondonor ved nedbrydningen.

Forureningsfanen med koncentrationer over 100 μg/l er spredt på en del matrikler, hvilket medfører en del grundejerkontakt ved en oprensning af fanen. Den væsentligste forurening ligger i haver, så det vurderes realistisk at gennemføre en oprensning med in situ stimuleret reduktiv deklorering. Da grundvandsspejlet står højt, skal evt. påvirkning med methan overvejes.

På grund af den lave permeabilitet vurderes det, at det ikke er muligt at levere elektrondonor med aktive systemer. Et passivt system med langsomtfrigivende donorer vurderes at være mere relevant på denne lokalitet.

Generelt vurderes lokaliteten at være egnet til at indgå i fase 2 i projektet. En række forhold gør lokaliteten attraktiv:

  • der sker i forvejen en betydelig nedbrydning, men det ser ud til, at der sker en ophobning af nedbrydningsprodukterne cDCE og VC - det vides således ikke, om Dehalococcoides findes i grundvandet. Bioaugmentation kan derfor være relevant.
  • kilden er bortgravet, hvilket medfører, at en oprensning med reduktiv deklorering kan ske hurtigere, end hvis kilden ikke var fjernet.
  • en passiv oprensningsstrategi anbefales pga. den lave permeabilitet. Adgangsforholdene vurderes i denne forbindelse som værende rimelige.
  • lokaliteten kunne være velegnet til at afprøve en biobarriere, idet dybde af forureningsfanen er lille (4-6 m u.t.)

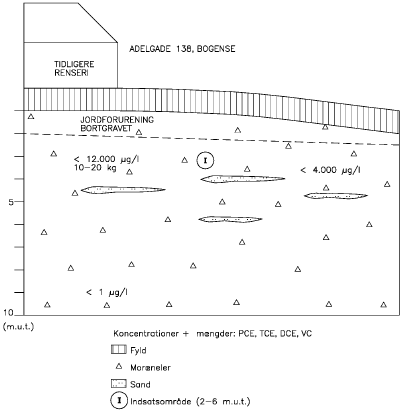

Konceptuel model

Konceptuel model

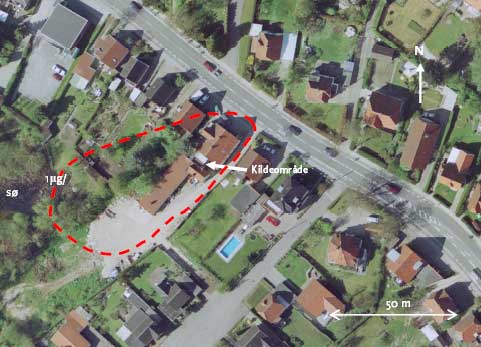

Foto

Foto

DATABLAD
Basisoplysninger
Lokalitet Adelgade 138, Bogense. Forurenet lokalitet nr. 423-18
Adresse Adelgade 138, 5400 Bogense
Matr. nr. 62, Bogense Bygrunde
Grundejer Erik Thormose, Adelgade 138
Forureningsaktivitet Renseri: 1940-1970
Nuværende arealanvendelse Bolig
Risikoforhold Ingen
Undersøgelsesrapporter Forureningsundersøgelse. Affaldsdepot nr. 423-18, Adelgade 138, Bogense. December 1999.
Afværgeforanstaltninger. Del af forurenet lokalitet nr. 423-18, Adelgade 138 og 140, Bogense. Juni 2002.
Forureningsundersøgelse. Naboejendomme til forurenet lokalitet nr. 423-18, Tidligere renseri, Adelgade 138, Bogense. Maj 2003.
Tidligere afværge Afværge til sikring af beboelse på kildegrund samt naboejendom er gennemført i 2001. Afværgen har bl. a. omfattet en delvis kildefjernelse ved opgravning.
Indsatsområde for afværge Terrænnære grundvand ned til 6-8 m's dybde
Geologi og hydrogeologi
Geologi Typisk 0,3 - 1,8 m fyld. Herunder moræneler som ikke er gennemboret i 12 m's dybde. I moræneleren er der indslag af tynde sandslirer/lag. Sandlagene har en tykkelse på op til 1 m.
Relevante magasiner for oprensning Terrænnære grundvand ned til 6-8 m's dybde
Sediment Moræneler med enkelte sandlinser/sandlag
Magasintype Spændt
Grundvandsspejl 1-2 m u.t.
Strømningsretning Nordvest
Hydraulisk ledningsevne Ingen oplysninger, men da det overvejende er moræneler vurderes den hydrauliske ledningsevne til at være i størrelsesorden 10-8 m/s dog væsentlig større i område med sandstriber/lag
Gradient Ca. 0,6 % - dog stor variation
Porevandshastighed Ikke oplyst
Forureningsprofil
Jordforurening Jordforurening oprenset i kildeområde. Kun lille forureningsmasse efterladt med PCE indhold op til 37 mg/kg TS og TCE indhold op til 6,7 mg/kg TS
Poreluft Før oprensning af kildeområde: PCE: 0,5 mg/m3, TCE: 0,3 mg/m3. Ingen målinger efter oprensning.
Grundvand Koncentrationer før kildeoprensning: PCE: 1000 μg/l, TCE: 3600 μg/l, cDCE: 11.800, VC: 210 μg/l.
Mængde opløst i grundvand: Ikke opgivet i undersøgelsesrapport, men skønnes til 10-20 kg
Faneudbredelse >1000 μg/l: Længde ca. 100 m, bredde ca. 50 m
>10 μg/l: Længde ca. 150 m, bredde ca. 80 m.
Ethen i grundvand < 10 μg/l
Øvrige forureningskomponenter i grundvand Totalkulbrinter: 6.500 μg/l, heraf ca. 400 μg/l af BTEX'er
Geokemisk profil Kun resultater fra B13 og B14 (nedstrøms kildeområde)
Org. stof i sediment Ikke målt
Redoxforhold Sandsynligvis overvejende anaerob, men også aerobt
Ilt 3-8 mg/l (evt. påvirket af prøvetagning pga. langsom tilstrømning til boring)
Nitrat <1 - 3 mg/l
Sulfat 87-173 mg/l
Opløst jern <0,01 - 1,3 mg/l
Methan <0,001 - 0,012 mg/l
Redoxpotentiale 21 - 249 mV
NVOC 3,3 - 3,8 mg/l
pH 7,4 - 7,7
Bicarbonat 421 - 438 mg/l
Ionstyrke (ledningsevne) 90 - 104 mS/m
Logistiske faktorer
Adgangsforhold Middel: Kildeområde ligger under bygninger. Største del af fane ligger i villahaver
Tekniker Ingen, men lokalitet ligger i byområde
Eks. pump & threat Nej
Elektricitet, vand, sanitet Ja
Afstand til bygninger Kildeområde ligger under bygninger. Fane ligger udenfor bygninger
Afstand til indvindings-boringer og recipienter Vandindvinding (Tyrekrogværket): 750 m. Vandværket ligger opstrøms.Recipient (Bybækken) : 250 m

Screeningsdata

Klik her for at se tabellen.

Appendiks F.3 Dalumvej 22-28, Odense

Vurdering

Dalumvej 22-28 er et tidligere renseri for en stor del af jordforureningen er bortgravet i forbindelse med nybyggeri.

Der er gennemført en detaljeret undersøgelse af forureningsudbredelsen og af de geologiske/hydrogeologiske forhold både horisontalt og vertikalt. Forureningsfanen i nedstrøms retning går sammen med fanen fra Dalumvej 34B. PCE forureningen forekommer både i moræneleren og i det udbredte sandlag (øvre sekundære magasin).

De geokemiske forhold er ikke de mest gunstige for reduktiv deklorering, hvorfor der ikke ses så stor en naturlig nedbrydning. De udførte analyser viser anaerobe forhold, men det kan ikke udelukkes, at der også kan forekomme aerobe forhold. Hovedkomponenten er PCE og i mindre grad nedbrydningsprodukterne cDCE og VC. Der er ikke påvist ethen/ethan.

Indholdet af NVOC er ubetydeligt, hvilket indikerer mangel på elektrondonorer for reduktiv deklorering for naturlig nedbrydning.

Det primære kildeområde ligger på et parkeringsareal, og der er god adgang til området. Området er dog en del befærdet, hvilket kan vanskeliggøre arbejdet. I nedstrøms retning strømmer fanen under en større bygning (posthus) og videre til villakvarter med haver/beboelse. Ved tilsætning af elektrondonorer skal evt. indtrængning af methan og VC vurderes.

Behandling af kildeområdet i moræneler kan være vanskeligt på grund af den lave permeabilitet. Behandlingsområdet er dog relativt lille vil gøre direkte injektion af elektrondonorer mm. attraktivt (et passivt system med langtsomtfrigivende donorer).

Oprensningen i det øvre sekundære magasin vil være nemmere pga. den gode permeabilitet. Aktive systemer kan herved være en mulighed.

Lokaliteten er en god kandidat for fase 2 undersøgelser:

  • Der er et lille kildeområde i moræneler tilbage, hvor en passiv metode kan afprøves.
  • I det sekundære magasin er der en god permeabilitet, hvilket muliggør anvendelse af aktive systemer.
  • De geokemiske forhold er ikke de mest gunstige. Lokaliteten kan derfor være en god testlokalitet for at undersøge, om reduktiv deklorering kan gennemføres på en svag anaerob lokalitet - hvor der i forvejen kun er sket en mindre naturlig nedbrydning.

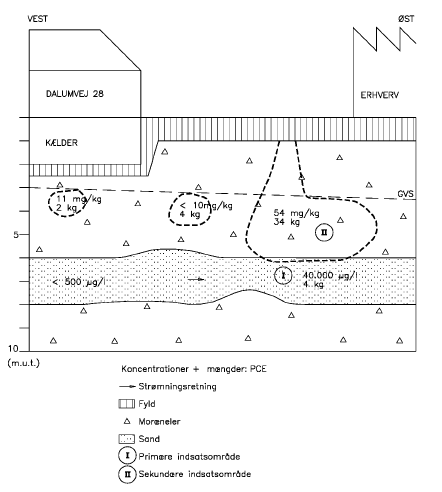

Konceptuel model

Konceptuel model

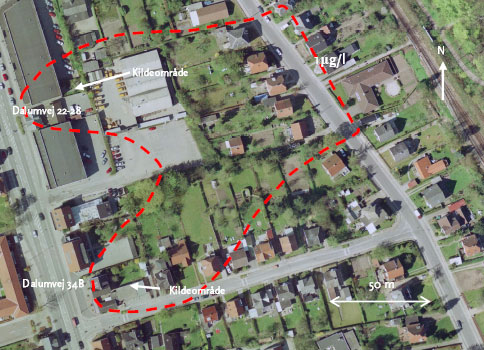

Foto

Foto

Datablad
Basisoplysninger
Lokalitet Dalumvej 28, Odense. Forurenet lokalitet nr. 461-114
Adresse Dalumvej 28, 5260 Odense S
Matr. nr. nr. 1 ce, Kristiandal Hgd., Dalum
Forureningsaktivitet Renseri: 1965-1975, Autoværksted: 1960-61 (dog ingen forurening herfra)
Nuværende arealanvendelse Butiksejendom. Opført i 1983. Tidligere renseri nedrevet.
Risikoforhold Grundvand, indeklima
Undersøgelsesrapporter Forureningsundersøgelse. Affaldsdepot nr. 461-114, Dalumvej 28, Rekordrens. November 1996.
Supplerende forureningsundersøgelse. Dalumvej 28 og nabogrunde, Odense Kommune. Lokalitet nr. 461-114. Januar 2002.
Tidligere afværge Ved opførsel af butiksejendom blev der afgravet ca. 3,5 m på dele af ejendommen
Indsatsområde for afværge Øvre sekundære magasin. Herudover evt. kildeområdet over det øvre sekundære magasin.
Nedre sekundære magasin, som træffes ca. 15 m u.t. med en tykkelse på ca. 1 m, er kun svagt forurenet. Derfor ingen afværgeindsats her.
Indsatsområde for screening Øvre sekundære magasin
Geologi og hydrogeologi
Geologi Moræneler ned til ca. 35 m's dybde med indslag af sand og silt. Sandlagene har en tykkelse på 1-2½ m.
Relevante magasiner for oprensning Øvre sekundære magasin: Sand, 1-2,5 m tykt, 5-9 m u.t.
Sediment Sand: fin groft
Magasintype Spændt
Grundvandsspejl ca. 3 m u.t.
Strømningsretning øst-nordøstlig
Hydraulisk ledningsevne Øvre: Prøvepumpning fra B18. T = 7,5 x 10-5 m2/s, lagtykkelse 1,5 m. Den hydrauliske ledningsevne kan herudfra beregnes til ca. 5 x 10-5 m/s.
Gradient 1 %
Porevandshastighed 45 m/år
Forureningsprofil
Jordforurening Restforureningen er hovedsageligt knyttet til morænelersaflejringerne i kildeområderne. Der er svage tegn på residual fri fase.
Hovedkilde:Det primære kildeområde ved B18 udgør ca. 110 m2 og den kraftigste forurening findes fra 3,5 til 6,5 m's dybde. PCE: 54 mg/kg, TCE: 0,3 mg/kg, ikke betydende indhold af TCA og CM. Mængde: ca. 35 kg PCE + evt. fri fase.
Den væsentligste forurening findes i den mættede zone (>90 %).
Sekundære kildeområder:
Ved V1 er der fra 4-6 m's dybde (mættet zone) i et område på ca. 20 m2 ca. 4 kg PCE. Koncentration ca. 1-10 mg PCE/kg.
Under kældergulv på Dalumvej 28 er der i et 50 m2 område fra 3-6 m u.t. ca. 2 kg PCE (mættet zone). Koncentration < 10 mg/kg.
Poreluft PCE: 2000 mg/m3, TCE: 0,2 mg/m3.
Udstrækning på mindst 20.000 m2.
Grundvand (sek. magasin) PCE: 56.000 μg/l, TCE: 1.600 μg/l, DCE: 640 μg/l, VC: 20 μg/l. Dog kun meget få analyser af VC og DCE i fane.
Grundvand: ca. 4 kg PCE opløst i grundvandet
Faneudbredelse Faneudbredelse:
>1000 μg/l: 150 m lang, 30-50 m bred> 10 μg/l: ca. 200 m lang, 50-100 bred. Fanen går sammen med fane fra Dalumvej 34b
Ethen < 10 μg/l
Øvrige forureningskomponenter Ingen
Geokemisk profil
Org. stof i sediment (%) 0,03-0,05 %. Flest målinger i moræneler, men også enkelte i sand (ca. 0,4 %)
Redoxforhold Nitrat-jernreducerende
Ilt (mg/l) <1 mg/l
Nitrat (mg/l) <1 - 4 mg/l
Sulfat (mg/l) 45 - 140
Opløst jern (mg/l) <0,01 - 1,7 mg/l
Methan (mg/l) 1 måling: 1,8 mg/l (evt. fejlmåling?)
Redoxpotentiale (mv) -53 - 143
NVOC (mg/l) 1,3 - 2
pH 7-7,5
Bicarbonat (mg/l) 302 - 458
Ledningsevne (ms/m) 80 - 120
Logistiske faktorer
Adgangsforhold Rimelige. Hotspot ubebygget. Dog sekundære hotpsot som ligger under bygning.
Tekniker Nej, men lokalitet ligger i byområde
Eks. pump & threat Nej
Elektricitet, vand, sanitet Ja
Afstand til bygninger < 10 m. Sekundære hotspot ligger under bygning
Afstand til indvindings-boringer og recipienter Indvinding til Eksercermarken kildeplads: 1300 m
Recpient: Odense Å ligger ca. 400 m fra lokaliteten

Resultat af screening

Klik her for at se tabellen.

Appendiks F.4 Dalumvej 34B, Odense

Vurdering

Indsatsområdet er det terrænnære grundvand nedstrøms kildeområdet (moræneler med sandstriber/-lag). PCE er den dominerende forureningskomponent med maximale koncentration i kildeområdet på ca. 50.000 μg/l. Fanen er udbredt ca. 200 m fra lokaliteten og går her sammen med forureningsfanen fra Dalumvej 22-28 (lokalitet nr. 3). Jord- og grundvandsforureningen er afgrænset horisontalt og vertikalt. Dog er oplysningerne sparsomme midt i forureningsfanen.

Kildeområdet og området umiddelbart nedstrøms herfor er oprenset ved en kombination af afgravning og kemisk oxidation med kaliumpermanganat. Oprensningen blev igangsat i 2002, og den kemiske oxidation forløber stadig.

Indsatsområdet for reduktiv deklorering er derfor området nedstrøms kildegrunden, i den del af fanen som ikke oprenses med kemisk oxidation. Der er tale om moræneler med sandindslag. Det vurderes, at forureningen overvejende er spredt i sandstriber i moræneleren.

Grundvandsprøver udtaget før oprensningen med kemisk oxidation indikerer, at reduktiv deklorering foregik – idet der er fundet indhold af cDCE og VC. Der er ikke målt for ethen. Redoxforholdene er ikke særligt godt belyst men il™ålinger (fel™ålinger) indikerer, at der er anaerobe forhold. Den igangsatte kemiske oxidation har dog sandsynligvis ændret redoxforholdene så de nu er aerobe i kildeområdet og umiddelbart nedstrøms herfor.

Adgang til indsatsområdet nedstrøms kildeområdet er vanskelige, idet fanen ligger under flere villahaver og enkelte bygninger (villaer).

Lokaliteten vurderes derfor ikke at være en af de mest egnede grunde for fase 2 undersøgelser ud fra følgende betragtninger:

  • Forureningsfanen er relativ stor. Forholdene centralt i fanen er ikke belyst
  • Adgangsforholdene er vanskelige – mange grundejere skal involveres
  • De hydrogeologiske forhold er meget inhomogene og det vil være vanskeligt at levere elektrondonorer
  • Den igangsatte kemiske oxidation kan påvirke redoxforholdene for den reduktive deklorering. Igangsætning af den reduktive deklorering bør af hensyn til den kemiske oxidation først påbegyndes når permanganaten er opbrugt.

Det skal dog bemærkes, at det i Nordamerika ikke er ualmindeligt at anvende stimuleret in situ reduktiv deklorering som en sidste efterpolering efter kemisk oxidation.

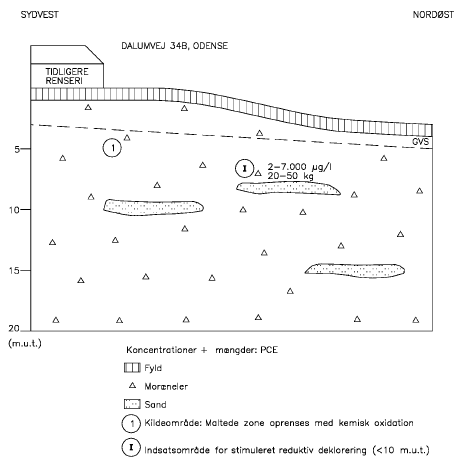

Konceptuel model

Konceptuel model

Foto

Foto

Datablad
Basisdata
Lokalitet Dalumvej 34B, Odense. Forurenet lokalitet nr. 461-114
Adresse Dalumvej 34B, 5250 Odense SV
Matr. nr. 1-x, Kristiandal Hgd., Dalum
Forureningsaktivitet Renseri: 1955 - eksisterende
Nuværende arealanvendelse Renseri
Risikoforhold Indeklima, grundvand
Undersøgelsesrapporter Forureningsundersøgelse. Affaldsdepot nr. 461-115, Dalumvej 34B, Odense Kommune. Juni 1999.
Supplerende forureningsundersøgelse. Affaldsdepot nr. 461-115, Dalumvej 34B, Odense Kommune. Marts 2000.
Supplerende forureningsundersøgelse. Dalumvej 34B, Dalum, Odense SV. Forurenet lokalitet nr. 461-115. Maj 2001.
Supplerende forureningsundersøgelse. Dalumvej 34B, Dalum, Odense SV. Lokalitet nr. 461-115. August 2001
Tidligere afværge Kildeområdet bortgravet. Restforurening i mættet zone på kildegrund oprenses ved kemisk oxidation med permanganat. Oprensning i mættet zone ikke afsluttet.
Indsatsområde for afværge Grundvandsfane nedstrøms Dalumvej 34B (ikke selve kildegrunden da den er påvirket af den kemiske oxidation)
Geologi og hydrogeologi
Geologi Moræneler ned til ca. 25 m's dybde med indslag af tynde sand- og siltlag af varierende tykkelse. Sandlagene i moræneleren findes dels som små isolerede sandlinser og dels som tynde sandstriber med en vis udbredelse.
Relevante magasiner for oprensning Terrænnære grundvand som er knyttet til moræneleren. Ca. ned til 10 m's dybde.
Sediment Moræneler med tynde indslag af sand og silt
Magasintype Spændt
Grundvandsspejl Ca. 2-4 m u.t
Strømningsretning Nordøst
Hydraulisk ledningsevne Meget varierende. På baggrund af slugtest i kildeområdet er der fundet følgende interval: 4,8-10-6 til 8,4 x 10-7 m/s med et gennemsnit på 2 x 10-6 m/s.Nedstrøms kildegrunden er der fundet en højere ledningsevne i et terrænnært sandlag på 4x10-5 m/s. Dette vurderes dog kun repræsentativt for sandlaget og ikke moræneleren.
Gradient 4,5 % i kildeområde og 1,9 % nedstrøms kildeområde
Porevandshastighed Ca. 10 m i kildeområde og 4-80 m nedstrøms kildegrund
Forureningsprofil
Jordforurening PCE: op til 50 mg/kg (før oprensningt)
Poreluft Op til 2000 mg PCE/m3 (før oprensning)
Grundvand (sek. magasin) I kildeområdet var der fundet op til 58.000 μg PCE/l. Dette område oprenses nu med kemisk oxidation.I nedstrøms retning ved B13 vurderes forureningsindholdet at være: PCE: 1.000-10.000 μg/l, TCE: 100 μg/l, cDCE: 90 μg/l, VC: 20 μg/l (evt. indsatsområde for reduktiv deklorering)
Faneudbredelse >10 ug/l: ca. 200 m lang og 60 m bred
1000 μg/l: 150 m lang og 40 m bred
Forureningsmængder Fane (indsatsområde): Groft skøn er ca. 20-50 kg PCE
Ethen Ikke målt
Øvrige forureningskomponenter Ingen
Geokemisk profil
Org. stof i sediment (%) 0,05-0,1 %
Redoxforhold Ikke undersøgt
Ilt (mg/l) Fel™ålinger: 0,5-7 mg/l. Meget stor variation som sandsynligvis skyldes påvirkning af prøvetagningen.
Nitrat (mg/l) Ingen oplysninger
Sulfat (mg/l) Ingen oplysninger
Opløst jern (mg/l) Ingen oplysninger
Methan (mg/l) Ingen oplysninger
Redoxpotentiale (mv) Ingen oplysninger
NVOC (mg/l) Ingen oplysninger
pH Fel™ålinger: pH 7-7,5
Bicarbonat (mg/l) Ingen oplysninger
Ledningsevne (ms/m) Fel™ålinger: Typisk 50-80 mS/m
Logistiske faktorer
Adgangsforhold Middel-dårlige: En del af fanen ligger under bygninger (Lykkeshåbsalle 4-6). Resterende del af fane ligger i villahaver
Tekniker Ja i forbindelse med oprensning med kemisk oxidation i kildeområde
Eks. pump & threat Nej
Elektricitet, vand, sanitet Ja
Afstand til bygninger Del af fane ligger under bygninger
Afstand til indvindings-boringer og recipienter Odense Å: 400 mNærmeste vandindvinding: > 1 km

Resultat af screening

Klik her for at se tabellen.

Appendiks F.5 Dalumvej 62, Odense

Vurdering

Lokaliteten er et tidligere renseri, hvor kildeområdet ligger under den tidligere renseribygning. En relativ smal PCE-forureningsfane strømmer i et højpermeabelt sekundært magasin af sand og grus. Behandlingsområdet udgør ca. 30 x 60 m. Jord- og grundvandsforureningen er godt undersøgt både horisontalt og vertikalt. Fanen er dog ikke fuldstændig afgrænset i nedstrøms retning.

De geokemiske data er ikke gunstige for reduktiv deklorering. Der er højt ilt - og nitratindhold i grundvandet. I overensstemmelse hermed er der ikke fundet noget betydeligt indhold af nedbrydningsprodukterne cDCE og VC. Tidsforløbet for et projekt med reduktiv deklorering kan derfor være relativ langt før at magasinet bliver tilpasset de anaerobe processer. Bioaugmentation på denne lokalitet vil sandsynligvis være nødvendig.

NVOC indholdet er ligeledes lavt - hvilket medfører, at der ikke er nogen betydelig kulstofkilde til naturlig nedbrydning af PCE.

De hydrogeologiske forhold er attraktive for et afværgeprojekt med stimuleret reduktiv deklorering. Den høje permeabilitet i det sekundære magasin er velegnet til en effektiv levering og spredning af elektrondonorer og bakteriekulturer (hvis nødvendigt).

Både aktive og passive metoder vurderes at kunne anvendes på lokaliteten.

Kildeområdet og en del af fanen ligger under bygninger. Derfor er adgangsforholdene relativt vanskelige. Herudover skal migration af methan og VC til bygninger tages i betragtning.

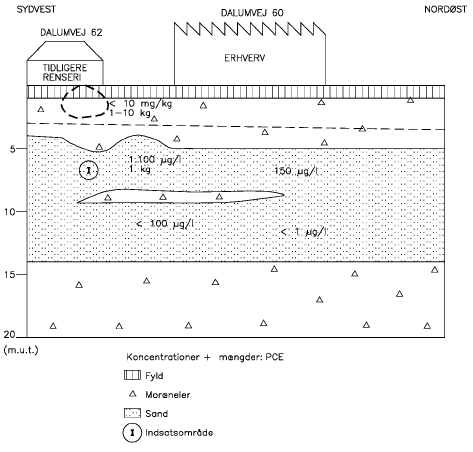

Konceptuel model

Konceptuel model

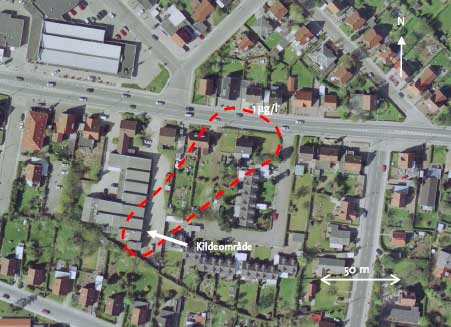

Foto

Foto

Datablad
Basisdata
Lokalitet Dalumvej 62, Odense
Adresse Dalumvej 62, 5250 Odense SV
Matr. nr. 1 bd, Kristiansdal Hgd., Dalum
Forureningsaktivitet Renseri: 1972 - 1995
Nuværende arealanvendelse Farvehandel, beboelse
Risikoforhold Indeklima, grundvand
Undersøgelsesrapporter Forureningsundersøgelse. Affaldsdepot nr. 461-116, Renseri, Dalumvej 62, Odense, Odense Kommune. Maj 1999.
Supplerende forureningsundersøgelse. Affaldsdepot nr. 461-116, Renseri, Dalumvej 62, Odense, Odense Kommune. December 1999.
Supplerende forureningsundersøgelse. Dalumvej 62, Odense SV. Lokalitet nr. 461-62. September 2001.
Tidligere afværge Ingen
Indsatsområde for afværge Grundvand, øvre del af sekundære magasin
Geologi og hydrogeologi
Geologi Øverst 0,5-1 m fyld, efterfulgt af moræneler med mægtighed op til 4 m. Moræneler underlejres af smeltevandssand med en mægtighed op til 10 m. Flere steder er der indslag af moræneler i sandlaget - i nedstrøms retning øges tykkelsen af moræneleret og sandlaget opdeles i 2 dele med moræneler i midten. Sandlaget underlejres af moræneler til mindst 20 m's dybde.
Relevante magasiner for oprensning Sekundære magasin fra ca. 4 -14 m's dybde (dog kun den øvre del da forureningen er knyttet hertil)
Sediment Vekslende sand og grus
Magasintype Spændt
Grundvandsspejl Ca. 3 m u.t.
Strømningsretning Nordøst
Hydraulisk ledningsevne Gns. 1x10-4 m/s (varierer fra 5,6 x 10-5 m/s til 2 x 10-4 m/s)
Gradient 0,8 %
Porevandshastighed Angivet til 33 m/år (måske underestimeret, idet der er er høj permeabilitet?)
Forureningsprofil
Jordforurening PCE indhold op til 9,8 mg/kg TS. De højeste koncentrationer findes i den umættede zone omkring 0,5-1,5 m's dybde. Forureningsmængde ikke opgjort men kan være i størrelsesorden 1-10 kg.
Poreluft PCE indhold op til 1.100 mg/m3.
Grundvand (sek. magasin) PCE: 1.100 μg/l, TCE: 4, cDCE: 5, VC: <0,2
Faneudbredelse ca. 100 m
Forureningsmængder Ikke angivet men i størrelsesorden 1 kg opløst i grundvandet
Ethen Ikke målt, men findes med stor sandsynlighed ikke pga. aerobe forhold.
Øvrige forureningskomponenter Ingen
Geokemisk profil
Org. stof i sediment (%) Ikke målt
Redoxforhold Aerobt
Ilt (mg/l) 3,2
Nitrat (mg/l) 33
Sulfat (mg/l) 31
Opløst jern (mg/l) <0,01
Methan (mg/l) Ikke målt, men findes med stor sandsynlighed ikke pga. aerobe forhold
Redoxpotentiale (mv) 200
NVOC (mg/l) 3
pH 7,1
Bicarbonat (mg/l) 380
Ledningsevne (ms/m) 76
Logistiske faktorer
Adgangsforhold Middel: del af kildeområde og fane ligger under bygning
Tekniker Ingen men lokalitet ligger i byområde
Eks. pump & threat Nej
Elektricitet, vand, sanitet Ja
Afstand til bygninger 0 m
Afstand til indvindings-boringer og recipienter Odense Å: 500 m>1 km

Resultat af screening

Klik her for at se tabellen.

Appendiks F.6 Middelfartvej 126, Odense

Vurdering

Der er udført en meget grundig forureningsundersøgelse med vertikal og horisontal afgrænsning af forureningen i både jord og grundvand.

Der pågår pt. treatability studier for at vurdere, om kemisk oxidation eller reduktiv deklorering kan anvendes som afværgemetode.

Spredningen af PCE er sket i det sekundære magasin i en afstand på ca. 300 –350 m fra kildegrunden. Resultaterne fra undersøgelsen viser en nogenlunde stabil udbredelse i fanen over årene.

Der sker en vis reduktiv deklorering med indhold af cDCE på 4.444 μg/l. VC er også påvist men i meget lavere koncentrationer. Nedbrydningsprodukterne er især fundet ved kildeområdet og er ikke så udpræget nedstrøms i fanen.

De geokemiske data er gunstige for reduktiv deklorering med lavt indhold af ilt (dog en del variationer i indholdene) og nitrat. Der er fundet opløst jern men ikke methan. Det lave indhold af NVOC indikerer, at den naturlige nedbrydning af PCE er begrænset af organisk stof (elektrondonor).

Adgangsforholdene er gode på selve kildegrunden. Men en stor del af fanen ligger under et villaområde med mange grundejere - hvilket kan vanskeliggøre oprensningsarbejdet.

Gennemgående er lokaliteten velegnet til at indgå i fase 2. Specielt det sekundære magasin vil være velegnet til at afprøve både passive og aktive afværgesystemer. Derimod vil behandling af kildeområderne i moræneler(den mættede zone) være vanskeligt på grund af den lave permeabilitet. Behandlingsområdet er dog forholdsvis lille, hvilket vil gøre direkte injektion af elektrondonorer mm. attraktivt (et passivt system med langtsomtfrigivende donorer).

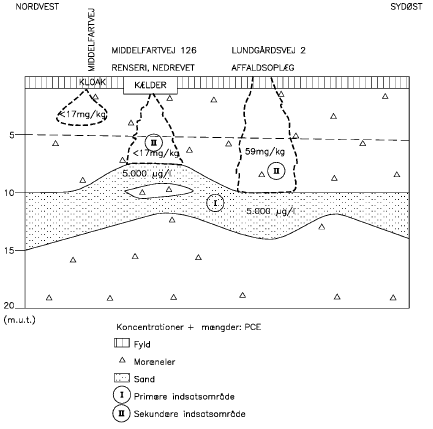

Konceptuel model

Konceptuel model

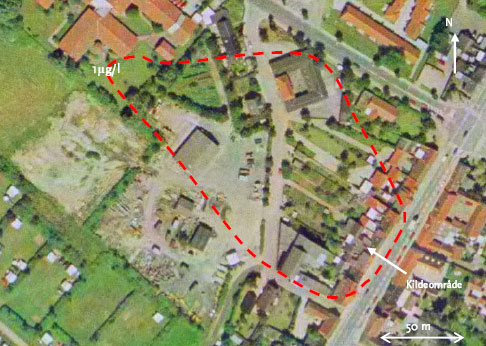

Foto

Foto

Datablad
Basisdata
Lokalitet Middelfartvej 126, Odense. Forurenet lokalitet nr. 461-123
Adresse Middelfartvej 126, 5200 Odense V
Matr. nr. 8 ø, Bolbro
Grundejer Fyns Amt, Ørbækvej 100, 5220 Odense SØ (opkøbt i 2002)
Forureningsaktivitet Renseri: 1964 – 1989. Desuden cykel- og autoværksted. Driftperiode ikke oplyst
Forureningskilder Spild ved oplag og brug af rensevæske (udendørs og indendørs). Desuden udsivning gennem kloak.
Nuværende arealanvendelse Ubebygget. Bygninger nedrevet 2002
Risikoforhold Grundvand, herunder nærliggende vandindvinding
Undersøgelsesrapporter Forureningsundersøgelse. Affaldsdepot nr. 461-123, Tidligere renseri, Middelfartvej 126, Odense Kommune. Hovedrapport. Februar 1999.
Forureningsundersøgelse. Affaldsdepot nr. 461-123, Tidligere renseri, Middelfartvej 126, Odense Kommune. Bilagsrapport. Februar 1999.
Afværgeprogram og projektforslag. Affaldsdepot nr. 461-123, Tidligere renseri, Middelfartvej 126, Odense Kommune. Juli 1999.
Foreløbigt tryk af Monitering nr. 1 af forureningsfane i grundvand. Modellering af forureningsspredning. Affaldsdepot nr. 461-123, Middelfartvej 126, Odense. August 2001.
Notat. Forureningsunderøgelser – delprojekt 1. Tidligere renseri, Middelfartvej 126, Odense, 19. marts 2003.
Tidligere afværge Bygninger nedrevet. Der pågår undersøgelse af mulige afværge med opboring, kemisk oxidation og reduktiv deklorering.
Indsatsområde for afværge Sekundære magasin.
Evt. kildeområdet med jordforurening (moræneler) i den mættede zone ned til ca. 10 m's dybde
Geologi og hydrogeologi
Geologi Øverst ½-1 m fyld, herunder moræneler med sand- og siltindslag til 7-11 m's dybde, herunder udbredt lag af smeltevandssand med en mægtighed på 1-7 m (sekundære magasin). Størst tykkelse nedstrøms i fanen. Underlejres af moræneler med sandindslag.
Relevante magasiner for oprensning Grundvandsforureningen er udbredt i det sekundære magasin som udgøres af smeltevandssand. Tykkelse på 1-7 m.
Sediment Sand: typisk mellem til groft
Magasintype Spændt
Grundvandsspejl På kildegrund: 4,5-6 m u.t. Varierer over året.
Strømningsretning Sydøst
Hydraulisk ledningsevne Ikke udført prøvepumpning. Ud fra kornstørrelse vurderes den hydrauliske ledningsevne omkring 5 x 10-5 m/s (mellemkornet sand)
Gradient Ca. 8 promille. Varierer dog hen over året.
Porevandshastighed 20 m/år ifølge de gennemførte undersøgelser. Ud fra kornstørrelse og gradient burde strømningshastigheden dog være noget højere (ca. 50 m/år)
Forureningsprofil
Jordforurening PCE: 59 mg/kg, TCE: 1,4 mg/kg, TCA: <0,1 mg/kg, CM: <0,1 mg/kg
3 kildeområder: 1): Under rensebygning: ca. 150 m2, med kraftigste forurening fra 2,5-7,5 m's dybde, PCE < 17 mg/kg, evt. fri fase
2): Under hovedkloak, Lundgårdsvej: ca. 50 m2, ned til 2,5-3,5 m's dybde: PCE < 17 mg/kg.
3): Skel ved Middelfartvej 124 og Lundgårdsvej 4: ca. 100 m2, fra terræn og ned til 11 m's dybde, PCE: 59 mg/kg
Mængde: > 18 kg + evt. fri fase
Poreluft PCE: 540 mg/m3, TCE: 10 mg/m3, DCE, 19 mg/m3
Grundvand PCE : <18.000 μg/l, TCE: <2500 μg/l, cDCE: <200μg/l, VC: <45 μg/l, TCAog CM: 1 g/l. Højeste konc. i porevand i kildeområdet. I det udbredte sek. magasin er indholdet af klorerede opløsningsmidler typisk under 5000 g/l
Faneudbredelse Horisontal:
>1000 μg/l: 200 m lang og 50 m bred. >10 μg/l: 300-350 m lang og 100 m bred
Vertikal spredning: Ved kildeområdet ca. 10-15 m u.t.. Nedstrøms i fanen ca. 15-20 m u.t.
Ethen i grundvand Ikke oplyst
VC fane Nedstrøms i fanen er der ikke fundet indhold af VC over detektionsgrænsen
DCE fane I fanen er der kun fundet lave indhold af DCE. De højeste indhold af DCE er fundet på kildegrunden. I den nedstrøms del af fanen er PCE og TCE de dominerende komponenter.
Øvrige forureningskomponenter i grundvand Ingen
Geokemisk profil
Org. stof i sediment Ingen målinger
Redoxforhold Nitrat-jernreducerende i sekundære magasin
Ilt < 1,5 mg/l
Nitrat typisk < 1 mg/l i sekundære magasin
Sulfat 160-240 mg/l. Forhøjet indhold evt. pga. pyritoxidation.
Opløst jern Typisk > 1 mg/l. Dog flere meget høje jernindhold som vurderes at være fejlmålinger, da prøverne ikke er filtreret i felten.
Methan Fundet op til 0,07 mg/l
Redoxpotentiale Typisk +100 til –100 mV
NVOC 1,5 – 4 mg/l
pH 7 - 7,5
Bicarbonat 400 – 500 mg/l
Ionstyrke (ledningsevne) Typisk 100 – 200 mS/m
Logistiske faktorer
Adgangsforhold Gode. Bygninger nedrevet på kildegrund
Tekniker OK
Eks. pump & threat Nej, men mange moniteringsboringer
Elektricitet, vand, sanitet Kan nemt etableres idet elledninger findes i vej
Afstand til bygninger Ingen bygninger på kildegrund
Afstand til indvindings-boringer og recipienter Eksercermarke Kildeplads: 500 mOdense Å: 2 km

Resultat af screening

Klik her for at se tabellen.

Appendiks F.7 Sanderumvej 113, Odense

Vurdering

Der er sket forurening af et terrænnært sekundært magasin med en udbredelse på ca. 80 m. Herudover er der sket en forurening af et underliggende primært magasin. I dette magasin er der fundet ca. 350 μg/l af TCE/PCE 200 m fra kildeområdet. Forureningen er ikke afgrænset horisontalt. Supplerende undersøgelser pågår.

Det vurderes indledningsvist at være urealistisk at oprense forureningen i det primære magasin med stimuleret in situ reduktiv deklorering på grund af den store horisontale og vertikale udbredelse. Desuden er forureningskoncentrationen i det primære magasin for lille til at vurdere effekten af afværgemetoden.

Screeningen er derfor kun gennemført på det sekundære magasin.

Forureningsudbredelsen er rimeligt kortlagt i det sekundære magasin. Der mangler dog oplysninger om nedbrydningsprodukter i fanen.

Desuden er der ingen oplysninger om geokemiske forhold i det sekundære magasin – hvorfor det ikke vides, om der er aerobe eller anaerobe forhold.

Adgangsforholdene for det sekundære magasin er rimelige. Kildeområdet ligger uden for bygninger men en betydelig del af fanen ligger under bygninger. Migration af methan og VC bør derfor tages med i betragtning, idet grundvandspejlet står tæt på terræn.

Tilsætning af elektrondonorer er vanskelige i de lavpermeable aflejringer. Direkte injektion af en langtsomtfrigivende elektrondonor er derfor mest oplagte afværgemetode.

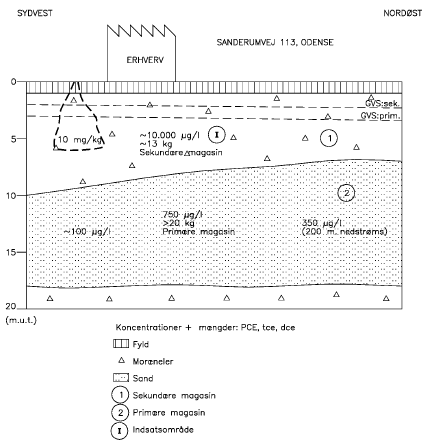

Konceptuel model

Konceptuel model

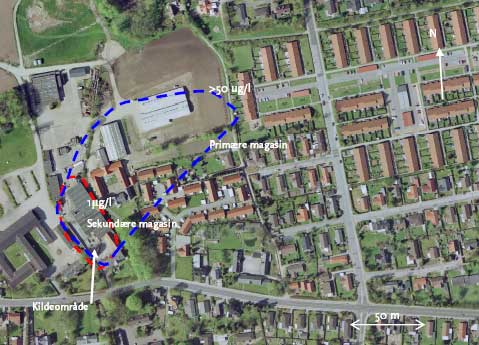

Foto

Foto

Forureningen i det primære magasin (blå farve) er ikke endelig fastlagt. Forurening i sekundære magasin er markeret med rødt.

Datablad
Basisoplysninger
Lokalitet Sanderumvej 113, Odense. Forurenet lokalitet nr. 461-124
Adresse Sanderumvej 113, 5250 Odense SV
Matr. nr.
Forureningsaktivitet Maskinfabrik: 1953-1980
Forureningskilder Affedtning med TCE i trigrube. Udsivning fra kloakker.
Nuværende arealanvendelse Erhverv, lager, bolig
Risikoforhold Grundvand
Undersøgelsesrapporter Forureningsundersøgelse. Affaldsdepot nr. 461-124, Sanderumvej 113, Galvaniseringsvirksomhed. September 1998.
Supplerende undersøgelse er igangsat 2002. Datanotat udleveret til COWI.
Tidligere afværge Ingen
Indsatsområde for afværge 1. Jord- og grundvandsforurening i sekundære magasin (moræneler 2-5 m u.t.)
2. Grundvandsforurening i primære magasin (sand 7-15 m u.t.)
Indsatsområde for screening 1. Jord og grundvandsforurening i sekundære magasin.
Det primære magasin vurderes ikke realistisk at oprense med stimuleret reduktiv deklorering pga. stor horisontal og vertikal udbredelse samt lavt forureningsniveau.
Geologi og hydrogeologi
Geologi Kote 27-29 m. Øverst 0,6 – 1,8 m fyld. Herunder sandet moræneler til ca. 9 m u.t. (med indslag af vekslende smeltevandsaflejringer af ler og sand. Herunder et udbredt sandlag af smeltevandsaflejringer med en tykkelse på ca. 10 m.
Relevante magasiner for oprensning Sekundære magasin: Sandet moræneler med tynde sandlag, typisk fra 2-5 m u.t.Primære magasin: Smeltevandsaflejringer af sand fra ca. 9 m u.t. med en tykkelse på ca. 10 m. I nedstrøms retning findes sandlaget fra ca. 6-7 m's dybde.
Magasintype Sekundære magasin: spændtPrimære magasin: spændt
Grundvandsspejl Sekundære magasin: 1 – 3 m u.t.Primære magasin: 2 – 4 m u.t.
Der er nedadrettet gradient fra sekundære til primære magasin
Strømningsretning Sekundære: nordlig mod søPrimære: Nordøst
Hydraulisk ledningsevne Sekundære magasin: Vil varierer meget (moræneler med sandstriber) 1x10-8 til 1x 10-5 m/s
Primære magasin: Forskellige oplysninger: 2x 10-3 til 2 x 10-4 m/s. Vurderet ud fra prøvepumpning.
Gradient ca. 1 %
Porevandshastighed Sekundære magasin: Ingen oplysninger.
Primære magasin: Forskellige oplysninger: 65-500 m/år
Forureningsprofil
Jordforurening Flere kildeområder:
1): Ved trigrube: PCE: 13 mg/kg, TCE: 10 mg/kg (i 6 m's dybde)
2): udsivning fra kloakker ved B21 ved anodediseringsrum: PCE: 1,8 mg/kg, TCE: 0,2 mg/kg (2 m'' dybde svarende til grundvandsspejlet).
Langt den største forureningsmasse vurderes at være ved kildeområde 1.
Over 90 % af forureningsmassen vurderes at være under grundvandsspejlet. Der er ikke udarbejdet overslag over forureningsmassen med klorerede opløsningsmidler.
Poreluft PCE: 25 mg/m3, TCE: 22 mg/m3
Grundvand Sekundære magasin: PCE: 2900 μg/l, TCE: 6700 μg/l, DCE: 1,6, VC: 0,4 (kun 2 analyser af nedbrydningsprodukter)
Primære magasin: PCE: 370, TCE: 380 μg/l, cDCE: 490 μg/l, VC: 26 ug/l
Forureningsmasse Sekundære magasin ca. 13 kg klorerede opløsningsmidler. Mængde i det primære magasin ikke opgjort men skønnes til mindst 20 kg.
Faneudbredelse Sekundære: >100 μg/l: Ca. 90 m lang og 40 m bredPrimære: Forurening ikke afgrænset: Det ser ud til at være 2 faner, evt. fra de 2 kildeområder. Fanen er ikke afgrænset så udbredelsen af fanen kendes ikke. 200 m fra kildeområdet er der fundet ca. 350 g/l som sum af klorerede opløsningsmidler (primært TCE og PCE).
Vertikalt dykker fanen i nedstrøms retning. I kildeområdet og umiddelbart nedstrøms er forureningen knyttet til de øverste ca. 5 m af det primære magasin. Længere nedstrøms (200 m) er forureningen udbredt i hele magasinet.
Ethen i grundvand Ikke målt
VC i fane Sekundære magasin: ikke belyst
Primære magasin: nedbrydningsforholdene i fanen varierer meget. Intet entydigt billede.
DCE i fane Sekundære magasin: ikke belystPrimære magasin: nedbrydningsforholdene i fanen varierer meget. Intet entydigt billede.
Øvrige forureningskomponenter i grundvand Der er fundet en svag kulbrinteforurening i grundvandet (under 100 ug/l).
I poreluften er der fundet kulbrinter op til 170 mg/m3 herunder 18 mg/m3 af xylener.
Geokemisk profil Kun en enkelt analyse fra den nedre del af det primære magasin (Boringskontrol fra B8). Ingen oplysninger fra det sekundære magasin.
Org. stof i sediment Ingen målinger
Redoxforhold Nitratreducerende med indhold af opløst jern (primære magasin)
Ilt 0,4 mg/l
Nitrat 1,4 mg/l
Sulfat 73 mg/l
Opløst jern 0,7 mg/l
Methan ingen analyse (sandsynligvis ikke noget indhold)
Redoxpotentiale Ikke målt
NVOC 1,3 mg/l
pH 7,2
Bicarbonat 294 mg/l
Ionstyrke (ledningsevne) 66 mS/m
Logistiske faktorer
Adgangsforhold Blandet. I kildeområdet er en stor del af forureningen under eksisterende bygninger.
Tekniker Nej
Eks. pump & threat Nej, men indvindingsboring findes på lokaliteten.
Elektricitet, vand, sanitet Ja
Afstand til bygninger 0
Afstand til indvindings-boringer og recipienter Eksercermarkens Kildeplads: 1900 m
Mikkels Mose: ca. 250 m

Resultat af screening

Klik her for at se tabellen.

Appendiks F.8 Rønnevej 13-15 Næsby

Vurdering

Forureningsudbredelsen og de hydrogeologiske forhold er ikke fuldt ud belyst nedstrøms kildeområdet.

Jordforureningen findes hovedsageligt i den umættede zone. Indsatsområdet for stimuleret in situ reduktiv deklorering er det sekundære magasin fra ca. 7-12 m's dybde, som består af sand og silt.

Der er kun få geokemiske data. Il™ålinger fra vandprøvetagningen viser iltede forhold. Det er i overensstemmelse med, at der stort set ikke er fundet nedbrydningsprodukterne cDCE og VC. Der sker derfor ingen betydende reduktiv deklorering.

Adgangsforholdene er gode omkring kildeområdet (åben gård). En stor del af fanen ligger dog under bygninger, hvilket kan vanskeliggøre en oprensning med stimuleret reduktiv deklorering.

Ud fra gennemgangen kan følgende forhold fremhæves:

  • Det sekundære magasin har en rimelig permeabilitet, hvilket muliggør levering og spredning af elektrondonorer mm.
  • De geokemiske data er sparsomme hvorfor der skal udføres supplerende undersøgelser såfremt lokaliteten skal indgå i fase 2.
  • Der sker ingen betydelig reduktiv deklorering pga. de iltede forhold, hvorfor lokaliteten kan være velegnet til forsøg med bioaugmentation.

Der kan sandsynligvis både anvendes passive og aktive systemer.

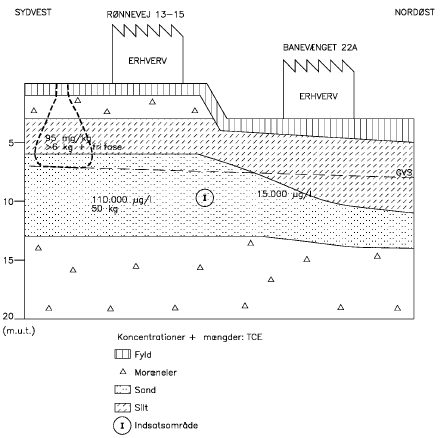

Konceptuel model

Konceptuel model

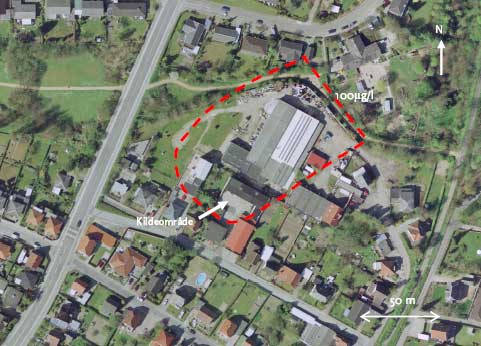

Foto

Foto

Datablad
Basisoplysninger
Lokalitet Rønnevej 13-15, Næsby, Odense. Forurenet lokalitet nr. 461-159
Adresse Rønnevej 13-15, Næsby, Odense Kommune
Matr. nr. 3 bq, Næsby By, Næsby
Forureningsaktivitet Næsby Maskinfabrik: 1973-1990.
Forureningskilde TCE forurening ved affedtning af metalemner (trikar).
Nuværende arealanvendelse Erhverv og beboelse
Risikoforhold Grundvand. Nærliggende vandværksboring fra Rønnevejsværket er påvirket med TCE, men indvinding er standset pga. pesticidforurening. Der er ingen risiko mod eksisterende indvinding.
Undersøgelsesrapporter Forureningsundersøgelse. Rønnevej 13-15, Næsby, Odense N, Odense Kommune. December 1999.
Supplerende forureningsundersøgelse. Lokalitet nr. 461-159, Rønnevej 13-15, Næsby, Odense N, Odense Kommune. April 2001
Tidligere afværge Ingen
Indsatsområde for afværge Sekundære magasin (ca. 7-12 m u.t.)
Jordforurening er primært knyttet til umættet zone, og derfor ikke relevant for afværge med reduktiv deklorering
Indsatsområde for screening Sekundære magasin, ca. 7-12 m u.t.
Geologi og hydrogeologi
Geologi Kote +11 m. Øverst 0,5-2,5 m fyld. Herunder 0,8-1,8 m moræneler/sand, ca. 10 m vekslende smeltevandsaflejringer af silt og sand (typisk 1-5 m silt og herunder op til 7 m sand). Under smeltevandsaflejringerne findes ca. 12 m moræneler som underlejres af smeltevandssand fra ca. 26 m u.t.
Hydrogeologi
Relevante magasiner for oprensning Sekundære magasin. Træffes ca. 7 m u.t og med en tykkelse på 5 m i kildeområdet. I nedstrøms retning aftager sandlagets tykkelse.
Sediment Smeltevandsaflejringer af sand og silt
Magasintype Frit
Grundvandsspejl Ca. 7 m u.t.
Strømningsretning Nordøstlig
Hydraulisk ledningsevne Pumpeforsøg nedstrøms kildeområdet viser hydraulisk ledningsevne på 1 x 10-6 m/s (siltede aflejringer). I kildeområdet som er mere sandet er der ingen målinger af k-værdien, men her vurderes den hydrauliske ledningsevne at være større.
Gradient Ca. 15 promille
Porevandshastighed Skønnet til 4 m/år i nedstrøms retning. I kildeområdet vurders hastigheden dog at være noget større.
Grundvandstemperatur 10-14 grader
Forureningsprofil
Jordforurening Jordforureningen findes hovedsageligt (>90 %) i den umættede zone fra 1-7 m u.t. Dog fundet jordforurening ned til 9 m's dybde.
PCE: < 0,1 mg/kg, TCE: 95 mg/kg TS, CM: <0,01 mg/kg, TCA: < 0,01 mg/kg
Udbredelse: 50 m2 ned til 9 m's dybde. Mængde vurderet til 6 kg + fri fase som med stor sandsynlighed findes i den umættede zone.
Poreluft TCE: >810 mg/m3, PCE: < 1 mg/m3, DCE: 15 mg/m3
Grundvand TCE: 110.000 ug/l, PCE: 4 ug/l, DCE 15 μg/l, VC: <1 μg/l.
Det bemærkes, at der ikke er målt for nedbrydningsprodukter nedstrøms kildeområdet.
Faneudbredelse >100 ug/l: Længde: >> 100 m, bredde ca. 75 m
>1000 μg/l: længde >> 100 m, bredde ca. 50 m.
Ikke afgrænset horisontalt i nedstrøms retning
Ethen i grundvand Ikke målt
VC i fane Ingen målinger nedstrøms kildeområdet
DCE i fane Ingen målinger nedstrøms kildeområdet
Øvrige forureningskomponenter i grundvand Nej
Geokemisk profil
Org. stof i sediment Ikke målt
Redoxforhold Aerobt
Ilt >2 mg/l
Nitrat Ingen målinger
Sulfat Ingen målinger
Opløst jern Ingen målinger
Methan Ingen målinger
Redoxpotentiale Ingen målinger
NVOC Ingen målinger
pH 6,7-7,5
Bicarbonat Ingen målinger
Ionstyrke (ledningsevne) 60-120 mS/m
Logistiske faktorer
Adgangsforhold Kildeområdet: ubebygget område. Store dele af fanen ligger under bebygget område.
Tekniker Ingen men lokalitet ligger i byområde
Eks. pump & threat Nej
Elektricitet, vand, sanitet Ja
Afstand til bygninger <10 m
Afstand til indvindings-boringer og recipienter Næsby Vandværk, Rønnevejsværket: 50 m fra lokaliteten. Der indvindes dog ikke fra vandværket pga. forurening med sprøjtemidler.
Stavids Å: 300 m

Resultat af screening

Klik her for at se tabellen.

Appendiks F.9 Rugårdsvej 166, Odense

Vurdering

Forureningen stammer fra et eksisterende renseri på lokaliteten.

Indsatsområdet er det terrænnære grundvand (moræneler med sandstriber/-lag).

De geologiske og hydrogeologiske forhold er ikke fuldt ud belyst. Desuden er forureningen ikke afgrænset hverken horisontalt eller vertikalt.

Forureningen i den mættede zone er hovedsageligt knyttet til lavpermeable aflejringer af moræneler samt sandstriber/lag i leren.

Der er fundet meget høje indhold af PCE (110 mg/l), hvilket indikerer forekomst af fri fase. Forekomst af cDCE og VC viser, at der sker reduktiv deklorering.

Der foreligger ikke geokemiske data – hvorfor redoxforholdene ikke kendes.

Adgangsforholdene er dårlige, idet kilden og en del af fanen ligger under bygninger.

Nærmeste recipient ligger ca. 50 m fra kildeområdet – og vil sandsynligvis blive påvirket ved tilsætning af elektrondonorer i det sekundære magasin.

Overordnet fremstår grunden som en af de mindst egnede til fase 2 undersøgelser på baggrund af følgende:

  • manglende kortlægning af forureningsudbredelsen
  • manglende kendskab til hydrogeologiske forhold
  • dårlige adgangsforhold
  • den lave permeabilitet gør det vanskeligt at levere elektrondonor til jorden
  • nærliggende recipient kan blive påvirket af elektrondonorer.

Det skal bemærkes, at der sker en vis naturlig nedbrydning af PCE til cDCE og VC, hvorfor stimuleret reduktiv deklorering ikke helt kan udelukkes som en afværgemetode. I det konkrete projekt vurderes lokaliteten dog ikke som egnet.

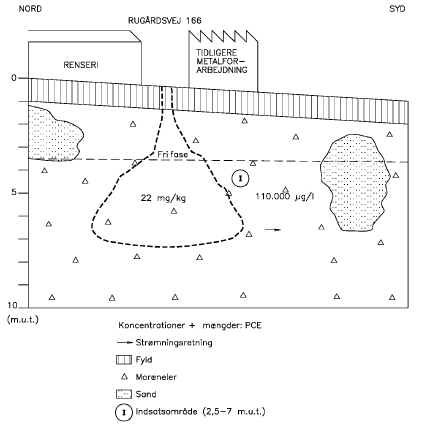

Konceptuel model

Konceptuel model

Foto

Foto

Datablad
Basisoplysninger
Lokalitet Rugårdsvej 166, Odense. Forurenet lokalitet nr. 461-160
Adresse Rugårdsvej 166, 5210 Odense NV
Matr. nr. 1 bt Tarupgård, Pårup
Grundejer Anna Lise Rasmussen, Kent L. Thrane, Klaus L. Thrane
Kontaktperson Kent L. Thrane, Gransangervænget 5210 Odense NV
Forureningsaktivitet Renseri: 1965 og frem til i dag (renseri stadig i drift)Metalstøberi: 1975 – start af 1990'erne
Nuværende arealanvendelse Stue: renseri, 1. sal og kælder: beboelse
Risikoforhold Grundvand og indeklima
Undersøgelsesrapporter Forureningsundersøgelse. Rugårdsvej 166, Odense. Forurenet lokalitet nr. 461-160. Marts 2002.
En supplerende undersøgelse til yderligere belysning af grundvandsrisiko igangsættes i indeværende år.
Tidligere afværge Ingen
Indsatsområde for afværge Jord- og grundvandsforurening i terrænnære grundvand (porevand i moræneler og grundvand i sandstriber) fra ca. 2,5-7 m u.t.
Indsatsområde for screening Jord- og grundvandsforurening i terrænnære grundvand (porevand i moræneler og grundvand i sandstriber) fra ca. 2,5-7 m u.t.
Geologi og hydrogeologi
Geologi Øverste 0,25-1,6 m fyld, herunder moræneler til bund af boringer (15 m u.t.). Vest for kildegrund er der dog fundet sand under fyldlaget ned til maksimalt 7 m u.t.
Relevante magasiner for afværge Terrænnært magasin (sek. magasin). I kildeområdet består magasinet af moræneler med sandstriber fra ca. 2,5 -7 m u.t.. I nedstrøms retning består magasinet af sand (fin –groft) med op til 5 m's vandmættet tykkelse
Magasintype Overvejende spændt. I enkelte boringer i fanen mod vest er der frit magasin
Grundvandsspejl Ca. 2,5 - 3,5 m u.t. på kildegrund
Strømningsretning Sekundære magasin: vestlig i retning mod mindre sø
Hydraulisk ledningsevne Ikke angivet men vil variere efter jordbundforholdene (moræner med sandindslag-/striber (10-8 m/s - 10-5 m/s)
Gradient 2 – 20 %
Porevandshastighed Ikke beregnet
Forureningsprofil
Jordforurening PCE: 22 mg/kg, TCE: 3,6 mg/ kg, TCA: < 0,005 mg/kg, CM: 0,076 mg/kg
Mere end 90 % af forureningen vurderes at være i den mættede zone fra ca. 2,5 m u.t.
Der er ikke udført horisontal og vertikal afgrænsning af jordforureningen. Desuden ingen oplysninger om mængder. Der vurderes at være fri fase i kildeområdet.
Poreluft PCE: 2100 mg/m3, TCE: 15 mg/m3, DCE: 3 mg/m3, TCA: 14 mg/m3
Grundvand (sek. magasin) Kildeområde: PCE: 110.000 μg/l, TCE: 1500 μg/l, DCE: 4600 μg/l, VC: 1900 μg/l, TCA: < 10 μg/lFane: PCE: 1700 μg/l, TCE: 56 μg/l, DCE: 19 μg/l, VC: 16 μg/l
Grundvandsfane >100 μg/l: længde 50 m, bredde ca. 30 m. Ikke afgrænset i nedstrøms retning
Ethen Ingen måling
VC i fane Data utilstrækkelig. Manglende afgrænsning af fane
DCE i fane Data utilstrækkelig. Manglende afgrænsning af fane
Øvrige forureningskomponenter Overfladeforurening med tungmetaller: Zink: 520 mg/kg, Bly: 300 mg/kg.
Geokemisk profil
Org. stof i sediment Ikke undersøgt
Redoxforhold Ikke undersøgt
Ilt Ikke undersøgt
Nitrat Ikke undersøgt
Sulfat Ikke undersøgt
Opløst jern Ikke undersøgt
Methan Ikke undersøgt
Redoxpotentiale Ikke undersøgt
NVOC Ikke undersøgt
pH Ikke undersøgt
Bicarbonat Ikke undersøgt
Ionstyrke (ledningsevne) Ikke undersøgt
Logistiske faktorer
Adgangsforhold Dårlige: forurening i kildeområdet samt en del af fanen ligger under bygninger
Tekniker Nej, men lokalitet ligger i byområde
Eks. pump & threat Nej
Elektricitet, vand, sanitet Ja
Afstand til bygninger Forurening ligger under bygninger
Afstand til indvindings-boringer og recipienter Nærmeste vandindvinding: 300 m. Tarup. Vandværk indvinder i ca. 30-35 m's dybde. Lokaliteten ligger dog uden for indvindingsoplandet.
Recipient: 50 m nedstrøms (mindre sø)

Resultat af screening

Klik her for at se tabellen.

Appendiks F.10 Rugårdsvej 234 – 238, Odense

Vurdering

Denne lokalitet fik den højeste score.

Der findes en detaljeret beskrivelse af de geologiske og hydrogeologiske forhold. Herudover er der en god beskrivelse af forureningsfordelingen (både vertikalt og horisontalt) og af de geokemiske forhold.

Der er sket en næsten fuldstændig reduktiv deklorering af forureningen, både i jord og grundvand. Kun 1 % af den samlede forurening findes som TCE. Der er ingen fri fase. Indholdet af cDCE er sammen med VC den væsentligste forureningskomponent. Ethen er påvist, hvilket indikerer, at der sker en fuldstændig nedbrydning. Dehalococcoides vil med stor sandsynlighed findes. I nedstrøms retning, hvor ethen indholdet er lavt, sker der evt. nedbrydning af cDCE og VC ved anaerob oxidation.

De geokemiske forhold er gunstige for reduktiv deklorering med lavt ilt- og nitratindhold, opløst jern, negativt redoxpotentiale og forekomst af methan. Det lidt forhøjede indhold af NVOC (evt. afsmitning fra kulbrinteforureningen) kan være med til at fremme den reduktive deklorering.

Oprensning af kildeområdet er en udfordring da det vil være vanskeligt at tilsætte elektrondonorer i de lavpermeable aflejringer. Indsatsområdet er dog forholdsvis lille, hvilket vil muliggøre direkte injektion af donor i leren (passiv metode).

Forureningsudbredelsen i det mellem sekundære magasin er større (ca. 35 x 70-100 m), men den hydrauliske ledningsevne er her større, hvilket gør det nemmere at levere elektrondonoren. Det vil være muligt at etablere et aktivt system her.

Adgangsforholdene til oprensning af kildeområdet er meget gode (parkeringsplads o.lign.). Derimod er adgangsforholdene til oprensning af forureningsfanen knap så gode. Det vurderes dog som værende muligt at oprense den væsentlige del af kilden uden de store problemer. Da der ligger boliger i området, skal det på forhånd vurderes, om der kan ske indtrængning af methan.

Overordnet vurderes lokaliteten som særdeles gunstig for oprensning med stimuleret reduktiv deklorering. Det vurderes, at der er de nødvendige bakterier i jord- og grundvand til en fuldstændig nedbrydning til ethen.

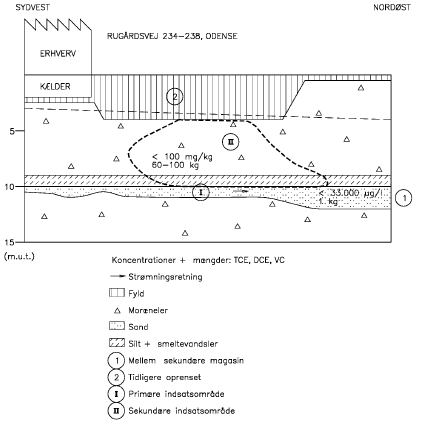

Konceptuel model

Konceptuel model

Foto

Foto

Datablad
Lokalitet Forurenet lokalitet nr. 461-169, Rugårdsvej 234 og 238 A-D, Odense.
Adresse Rugårdsvej 234-238, 5210 Odense NV
Matr. nr. 5c og 3b, Tarupgaard, Tarup
Grundejer Ejendomsselskabet Rugårdsvej 234-238 v Anton Hesselballe, L.A. Ringsvej 26, 5230 Odense M
Forureningsaktivitet Maskinfabrik: Affedtning af metalemner, deponering af slam fra trikar samt skæreolie. Udsivning af fyringsolie fra overjordiske tanke. Periode for forurening er ca. 1951 til slutningen af 1980'erne.
Nuværende arealanvendelse Rugårdsvej 234: Maskinfabrik, værksted, forretning, beboelse. I grundvandsfanen uden for kildegrunden er der parcelhuse med beboelse
Risikoforhold Forurening udgør risiko mod grundvandsressourcen i området. OSD-område. Lille risiko mod Tarup Vandværk der ligger ca. 400 m nedstrøms. Ingen risiko mod indeklima.
Undersøgelsesrapporter Forureningsundersøgelse. Affaldsdepot nr. 461-107. Afgrænsning og risikovurdering af forurening med olie og trichlorethylen. Skitse af afværgeprojekt Rugårdsvej 226D og 234, 5210 Odense NV. August 1992.
Oprensning af affaldsdepot nr. 461-107, Rugårdsvej 226D og 234, Odense. Dokumentationsrapport. Juli 1994.
Forureningsundersøgelse og afværgeprogram. Rugårdsvej 234 og 238A-D, Odense. Forurenet lokalitet nr. 461-169. Juni 2003.
Tidligere afværge 1973: Frivillig oprensning. Afgravning af olieforurenet jord på Rugårdsvej 234. Ingen oplysninger om mængde.
1991: Frivillig oprensning af 400 m3 olieforurenet jord.
1994. Offentlig oprydning (Fyns Amt/Miljøstyrelsen). Oprensning af 4500 tons jord som primært var forurenet med olie. Dog også en del forurenet med TCE. TCE kildeområdet oprenset til 8 m's dybde.
Indsatsområde for afværge 1. Kildeområde med kraftig forurening med klorerede opløsningsmidler - hovedsagelig i moræneler med sandindslag.
2. Mellem sekundære magasin som er kraftigt forurenet med klorerede opløsningsmidler.
Geologi Øverst 1- 4 m sandfyld. Herunder moræneler til ca. 30 m u.t. med indlejring af smeltevandsaflejringer. Fra 10-15 m u.t. udbredte forekomster af smeltevandsaflejringer med øverst 1-2 m silt/ler og herunder 0,5 - 3 m sand.
Hydrogeologi
Relevante magasiner for oprensning Kildeområde: Består typisk af moræneler med sandstriber - enkelte steder findes der deciderede sandlag med mægtighed op til et par meter. Findes fra ca. 4-10 m u.t.Mellem sek. magasin: består af sandlag med en typisk tykkelse på ½-1 m, dog op til 3 m nedstrøms kildeområdet. Træffes i dybder fra ca. 10-15 m u.t Ø
Sediment Kildeområde: Moræneler med sandstriber
Mellem sek. magasin: Fin-mellem sand
Magasintype Mellem sek. magasin: spændt magasin
Grundvandsspejl Kildeområde: 1-3 m u.™ellem: 2-3 m u.t. på kildegrund, nedstrøms i fanen op til 7 m u.t.
Strømningsretning Mellem sek. magasin: nordøstlig, østlig
Hydraulisk ledningsevne Kildeområde: Aflejringer af moræneler og smeltevandsaflejringer af silt, ler og sand: ca. 10-5-10-9 m/s
Mellem sek. magasin: 1,3-13 x 10-5 m/s (prøvepumpning)
Gradient Øvre: 30-40 promilleMellem: 8-40 promille.
Porevandshastighed Mellem sek. magasin: 20-125 m/år
Forureningsprofil
Jordforurening Hele jordforureningen findes i mættet zone.
Kildeområdet: TCE: 31 mg/kg, cDCE: 65 mg/kg, VC: 2,9 mg/kg. Andelen af cDCE og VC udgør 99 % af den samlede forureningsmængde.Total kulbrinter: 12.000 mg/kg (nedbrudt gasolie/tungere olie), ingen betydende indhold af BTEX'er. Ingen residual fri fase af TCE.
Udbredelse: 3-14 m u.t., areal ca. 500 m2, 1-10 mg/kg: ca. 3500 tons, 10-100 mg/kg: ca. 1100 tons
Forureningsmængder: 60-100 kg klorerede opløsningsmidler (primært cDCE og VC) og ca. 2-300 kg total kulbrinter
Poreluft TCE op til 31 mg/m3. cDCE og VC < 1 mg/m3.
Grundvand Kildeområde: TCE: 140 μg/l, cDCE: 10.000 μg/l, VC: 6.500 μg/l. Mellem: TCE:16 μg/l, cDCE: 32.000 μg/l, VC: 5.100 μg/l.
Ingen residual fri fase
Faneudbredelse: Fane i mellem sek. magasin er afgrænset horisontalt og vertikalt.Areal: 2500 m2, fanebredde ca. 25 m, længde ca. 100 m, mægtighed ½-1,5 m (op til 3 m)
Mængder: ca. 1 kg.
Ethen i grundvand Målt i både i kildeområde og i fanen (op til 92 μg ethen/l og 12 μg/l af ethan)
Øvrige forureningskomponenter Kildeområde: Indhold af kulbrinter (tungere komponenter).
Mellem: ingen kulbrinter
Geokemisk profil Bemærk: Kun data fra mellem sek. magasin
Org. stof i sediment ca. 1,5 % (evt. fejlmåling?, virker meget højt for smeltevandssand)
Redoxforhold Jernreduceret både i kildeområdet og i fanen
Ilt Vurderes at være < 0,5 mg/l. Målinger viser indhold på 0,3-2,8 mg/l, men det vurderes at være påvirkning fra prøvetagningen
Nitrat < 1 mg/l. Dog enkelte målinger på op til 1,8 mg/l.
Sulfat 62-161 mg/l
Opløst jern 1,1- 3,7 mg/l
Methan op til 0,4 mg/l
Redoxpotentiale 50 til –124 mv
NVOC 2,5 – 7,2 mg/l
pH 6,9 – 7,2
Bicarbonat 290 – 470 mg/l
Ionstyrke (ledningsevne) 60 – 120 mS/m
Logistiske faktorer
Adgangsforhold Kildeområdet: gode adgangsforhold med parkeringsplads. I fanen er der haver og parcelhuse.
Tekniker Ligger i Odense, så tæt på.
Eks. pump & threat Nej, men der findes afværgeboring i kildeområdet. Mange moniteringsboringer.
Elektricitet, vand, sanitet Ja
Afstand til bygninger < 10 m
Afstand til indvindings-boringer og recipienter Nærmeste indvinding er Tarup Vandværk, som ligger 400 m nedstrøms.Nærmeste recipient ligger over 1 km fra lokaliteten

Screeningsdata

Klik her for at se tabellen.

Appendiks F.11 Sortebrovej 26, Tommerup

Vurdering

Der er ikke fundet nogen jordforurening i den umættede zone. Den kontstaterede jordforurening i den mættede zone vurderes at være grundvandstransporteret. Kilden til forureningen er ikke fundet og vurderes at være udvasket.

Der er udført en detaljeret horisontal og vertikal afgrænsning af jord- og grundvandsforureningen.

De hydrogeologiske forhold i hotspotområdet er meget vekslende, primært med morænelersaflejringer med indslag af sandslirer. Der pågår pt. treatability studier for at vurdere, om kemisk oxidation eller reduktiv deklorering kan anvendes som afværgemetode.

Den væsentligste forureningsmasse er knyttet til lavpermeable aflejringer af moræneler i dybdeintervallet 5-20 m u.t.

Undersøgelsen viser, at der allerede sker reduktiv deklorering. Der er fundet indhold af cDCE på op til 3.400 μg/l. VC er også fundet, men i lavere koncentrationer (maximalt 53 μg/l).

De geokemiske forhold er gunstige for reduktiv deklorering med lavt indhold af ilt og nitrat og indhold af opløst jern. Indholdet af organisk stof (NVOC) er lille, hvilket indikerer, at den naturlige nedbrydning er begrænset af elektrondonorer.

Den lave permeabilitet vil vanskeliggøre levering af elektrondonor til jorden. Et passivt system med en langtsomtfrigivende elektrondonor vil være det mest nærliggende.

Adgangsforholdene er meget gode, og der er ingen bygninger i indsatsområdet. Desuden er der kun lille aktivitet på grunden (lager), hvilket gør lokaliteten meget attraktiv mht. adgangsforhold.'

Overordnet er lokaliteten en god kandidat for at afprøve stimuleret reduktiv deklorering i lavpermeable aflejringer, som er meget almindelig i den østlige del af Danmark. De gode plads- og adgangsforhold muliggør direkte injection af en langtsomtfrigivende elektrondonor.

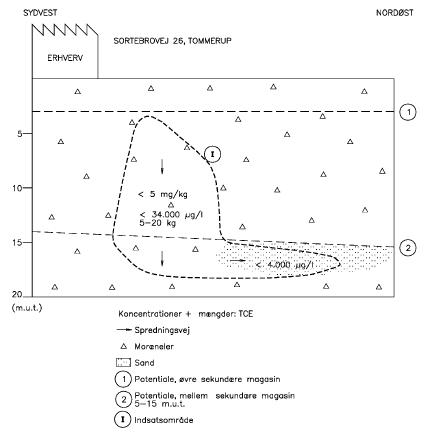

Konceptuel model

Konceptuel model

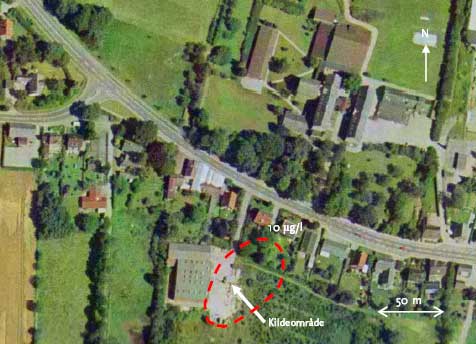

Foto

Foto

Datablad
Basisoplysninger
Lokalitet Sortebrovej 26, Tommerup. Forurenet lokalitet nr. 485-20, Tommerup
Adresse Sortebrovej 26, Tommerup
Matr. nr. matr. nr. 6am, Tommerup By, Tommerup
Grundejer VMI Odense aps, Møllebakken 34, Tommerup
Forureningsaktivitet På grunden har der i perioden 1886 til 1995 først været smedeværksted og senere maskinfabrik (Knarreborg Maskinfabrik).
Kilde til forurening er affedtning af metalemner med TCE. Desuden forurening med oliekomponenter fra underjordiske tanke.
Nuværende arealanvendelse Ejendommen og de tidligere produktionsbygninger anvendes i dag til lager
Risikoforhold Grundvand og vandindvinding til Tommerup Vandværk
Undersøgelsesrapporter Forureningsundersøgelse. Forurenet lokalitet nr. 485-20, Tidligere maskinfabrik, Sortebrovej 26, Tommerup. Marts 2000.
Forureningsundersøgelse. Forurenet lokalitet nr. 485-20, Tidligere maskinfabrik, Sortebrovej 26, Tommerup. Supplerende undersøgelse. November 2001.
Moniteringsrapport. Forurenet lokalitet nr. 485-20, Tidligere maskinfabrik, Sortebrovej 26, 5690 Tommerup. April 2003.
Supplerende kildeopsporing. Forurenet lokalitet nr. 485-20, Tidligere maskinfabrik, Sortebrovej 26, 5690 Tommerup. Maj 2003
Tidligere afværge Ingen
Indsatsområde for afværge Indsatsområdet for stimuleret reduktiv deklorering omfatter jord- og grundvandsforureningen på selve kildegrunden ned til 20 m u.t.
Indsatsområde for screening 5-20 m u.t. i kildeområde (primært moræneler)
Geologi og hydrogeologi
Geologi De geologiske forhold veksler meget: I kildeområdet er der fundet moræneler ned til ca. 40 m's dybde. I moræneleren er der fundet vekslende lag af smeltevandsaflejringer af sand omkring 15 m's dybde (mest sandstriber) og igen omkring 30 m's dybde (deciderede sandlag med mægtighed på 0,5 - 3 m). Under moræneleren er der i dybdeintervallet 40-50 m u.t. fundet et udbredt lag af smeltevandssand med en mægtighed på ca. 10 m.
Relevante magasiner Øvre sekundære magasin: Fra ca. 3-6 m u.t.Mellem sek. magasin. Fra 10-20 m u.t. Tykkelse typisk 0,1 - 1 m. Dog op til 4 m i nedstrøms retning.
I kildeområdet er det vanskeligt at skelne mellem det øvre og mellemste sek. magasin, idet begge magasiner her består af moræneler med indslag usammenhængende sandstriber. I nedstrøms retning er der fundet et decideret sekundært magasin omkring 15 m u.t.. Dette sandlag er dog ikke fundet i boringer uden for lokaliteten
Sediment i indsatsområde Moræneler med usammenhængende sandstriber af sand (mellem-groft). I nedstrøms retning er der fundet et sammenhængende lag af groft sand med tykkelse op til 4 m.
Magasintype Spændt
Grundvandsspejl Øvre sekundære magasin: 3-5 m u.t.Mellem sekundære magasin: 5-15 m u.t.
Strømningsretning Øvre sek. magasin: Sydlig. Strømning er dog mest vertikale mod mellem sek. magasinMellem sek. magasin: Nord-nordøstlig. I kildeområdet sker der en væsentlig nedadrettet strømning mod nedre sek. magasin
Hydraulisk ledningsevne Ikke målt, men da der er tale om primært moræneler med sandstriber/lag, vil den hydrauliske ledningsevne variere efter sedimenttype (10-8 til 1x10-5 m/s). I nedstrøms retning er der fundet grovkornet sand. Ledningsevnen vurderes her i størrelsesorden 5x10-4 - 1 x10-4 m/s.
Gradient Øvre: meget varierende, idet magasinet ikke er sammenhængendeMellem: meget varierende, idet magasinet ikke er sammenhængende.
Porevandshastighed Øvre: få meter om åre™ellem: i kildeområdet få meter om året. I nedstrøms retning noget større, i strørrelsesorden 50 m/året (groft skøn idet der ikke er udført pumpeforsøg).
Grundvandstemperatur Ca. 10 grader
Forureningsprofil
Jordforurening Hele jordforureningen findes i mættet zone.
Generelt lavt indhold i jorden. Højeste indhold er omkring 5 mg/ TCE/kg TS. Dette indhold er fundet i 17 m's dybde. Jordforeningen først truffet fra 5-6 m's dybde og forureningen er her grundvandstransporteret. Kilden til forureningen er ikke fundet.
Der er ikke fundet fri fase.
Udbredelse: Den horisontale udstrækning af det kraftigste forurenede område udgør 500-700 m2. PID målingerne viser, at der er sket en vertikal spredning af jordforureningen til 16-20 m's dybde.
Forureningsmassen vurderes til 5-20 kg TCE. Hertil kan komme fri fase.
Poreluft Generelt lavt indhold i poreluften (op til 5 mg TCE/m3).
Grundvand Øvre: Kun få målinger: TCE: 3700 ug/l, cDCE: 69 ug/l, VC: 1 ug/L
Mellem: TCE: 32.000 ug/l, cDCE: 3400 ug/l, VC: 53 ug/l.
Mængde i øvre og mellem: 1-2 kg TCE (groft skøn)
Faneudbredelse Øvre: > 10 ug/l: ca. 70 m lang, 40 m bred> 1000 ug/l: ca. 30 m lang og 20 m bred
Mellem: > 10 ug/l: ca. 100 m lang, 45 m bred>1000 ug/l: ca. 50 m lang og 30 m bred
Ethen i grundvand Ikke målt
VC fane nedstrøms DCE fane Nej
DCE fane nedstrøms TCE fane Nej, men der findes VC, cDCE sammen med TCE i nedstrøms retning.
Øvrige forureningskomponenter i grundvand Nej ikke i område med TCE forurening.
Geokemisk profil
Org. stof i sediment Ikke målt
Redoxforhold Nitrat-jernreducerende uden nitrat og med indhold af jern og mangan. Generelt er redoxforholdene ikke særligt godt belyst. Jern- og iltanalyser ser ud til at være påvirket af prøvetagningen. Det er dog angivet, at jern(II) analyser er filtreret i felten.
Ilt < 1mg/l ? Målinger op til 7,7 mg/l (påvirkning fra prøvetagningen)
Nitrat < 0,5 mg/l
Sulfat 55-110 mg/l
Opløst jern 0,15-0,55. Evt. påvirket ved prøvetagningen
Methan Ikke målt
Redoxpotentiale Ikke målt
NVOC 2-4 mg/l
pH 7-7,5
Bicarbonat 270-510 mg/l
Ionstyrke (ledningsevne) 66-112
Logistiske faktorer
Adgangsforhold Meget gode. Ingen bygninger i indsatsområdet
Tekniker Nej men lokalitet ligger i byområde
Eks. pump & threat Nej, men mange moniteringsboringer
Elektricitet, vand, sanitet Ja
Afstand til bygninger >10
Afstand til indvindings-boringer og recipienter 150 m. Tommerup Vandværk indvinder fra ca. 40-50 m u.t.

Resultat af screening

Klik her for at se tabellen.

Appendiks F.12 Bogensevej 39, Grønnemose, Årup

Vurdering

Der er tale om en tidligere asfaltfabrik, hvor der er sket deponering.

Der er sket forurening i 3 forskellige sekundære magasiner i dybder op til ca. 30 m. Forureningsmassen er relativt lille (< 5 kg i alt). Forureningsindholdet er lavt typisk under 500 μg/l. Kilden til forureningen vurderes udvasket.

Screeningen er gennemført for det nedre sekundære magasin på den vestlige del af lokaliteten. Her er forureningen fundet i den øverste del af magasinet. Forureningen i de sekundære magasiner på den østlige del af lokaliteten er fundet i bunden af magasinet – i stor dybde - det vurderes derfor ikke som værende realistisk at gennemføre stimuleret in situ reduktiv deklorering i dette område.

De geologiske og hydrogeologiske forhold er belyst både vertikalt og horisontalt.

Derimod er udbredelsen af forureningen ikke fuldstændig kortlagt.

De geokemiske forhold viser aerobe forhold i de sekundære magasiner – der er således ikke gunstige forhold for reduktiv deklorering. I den østlige del er der i overensstemmelse hermed ikke fundet nedbrydningsprodukter. I den vestlige del er der fundet betydelige mængder af cDCE, men nedbrydningen vurderes at være sket i den umættede zone.

  • Adgangsforholdene er gode uden nærliggende bygninger.

  • Lokaliteten vurderes ikke egnet til at indgå i en efterfølgende fase 2 ud fra følgende betragtninger:
  • Forureningsindholdet er lavt (under 500 ug/l), hvilket vurderes for lavt til et pilotprojekt
  • Forureningsudbredelsen er ikke fuldstændig belyst
  • Forureningen findes i relativt stor dybde (>20 m), hvilket medfører store udgifter til borearbejde
  • Forureningen i den østlige del af grunden ligger i bunden af magasinet
  • De geokemiske forhold er ikke gunstige for reduktiv deklorering

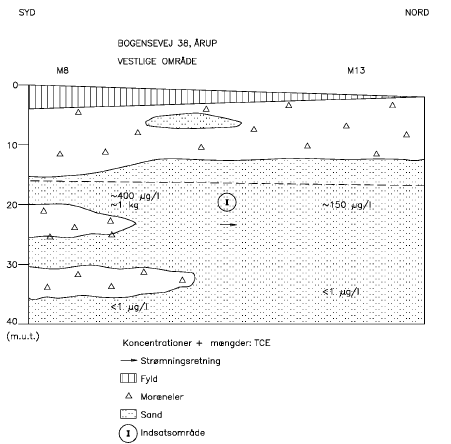

Konceptuel model

Konceptuel model

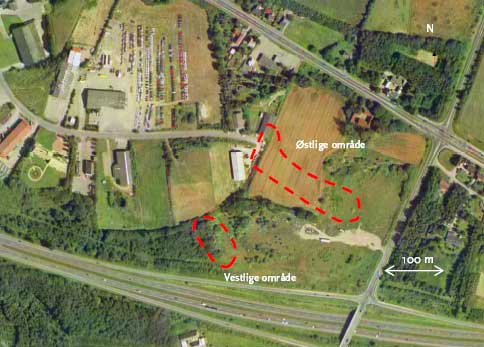

Foto

Foto

Forureningsafgrænsning er usikker

Datablad
Basisoplysninger
Lokalitet Bogensevej 39, Årup. Forurenet lokalitet nr. 499-10.
Adresse Bogensevej 39, Årup
Matr. nr. 23, Hækkebølle By og 1ah,Gribsvad by.
Forureningsaktivitet Indtil 1960 landbrug
Efter 1960 - først 1970érne: Asfaltfabrik, grusgrav. Grusgrav opfyldt med jord, rester fra asfaltabrik, bygningsaffald, asfalt tjærerester
Nuværende arealanvendelse Ingen anvendelse ligger ubenyttet hen
Risikoforhold Grundvand, indvinding Etterup Grønnemose Vandværk
Undersøgelsesrapporter Undersøgelse af affaldsdepot nr. 499-10, Bogensevej 39, Aarup. April 1993.
Forureningsundersøgelse. Affaldsdepot nr. 499-10, Bogensevej 39, Aarup. Supplerende undersøgelse. December 1995.
Forureningsundersøgelse. Affaldsdepot nr. 499-10, Bogensevej 39, Aarup. Videreført supplerende undersøgelse. August 1997.
Forureningsundersøgelse. Forurenet lokalitet nr. 499-10, Bogensevej 39, Aarup. Supplerende undersøgelse. September 2000.
Forureningsundersøgelse. Forurenet lokalitet nr. 499-10, Bogensevej 39, Aarup. Placering af moniteringsboring. Maj 2002.
Forureningsundersøgelse. Forurenet lokalitet nr. 499-10, Bogensevej 39, Aarup. Ny moniteringsboring. Maj 2003.
Tidligere afværge Ingen
Indsatsområde for afværge Grundvand, sekundære magasiner
Indsatsområde for screening Nedre sekundære magasin, vestlige område.
Det øvre og nedre sekundære magasin i det østlige område vurderes ikke realistisk at oprense med stimuleret reduktiv deklorering pga. forurening kun er udbredt i den nederste del af magasinet og i relativ stor dybde.
Geologi og hydrogeologi
Geologi Meget varieret
Østlige område: kote ca. 75 m. Ca. 30 m sand: fin-groft med enkelte indslag af moræneler.
Vestlige område: kote ca. 70 m: Øverst moræneler med sandindslag til ca. 10 m's dybde. Herunder sand (mellem-groft) ned til kote 35 m, ca. 25 m tykt.
Relevante magasiner for oprensning Østlige område øvre sekundære magasin: Sand (mellem-groft). Fra kote 60 m til ca. 47-50 m
Vestlige områdenedre sek. magasin: sand (fin-groft, med grusindslag), kote ca. 57-35 m
Sediment Sand: fin groft
Magasintype Frit
Grundvandsspejl Østlige område: ca. 15 m u.t., kote ca. 60
Vestlige område: ca. 15 m u.t. (kote ca. 56-57
Strømningsretning Nord-nordøst
Hydraulisk ledningsevne >10-5 m/s
Gradient Østlige område: 0,5 %Vestlige område: 1,5 %
Porevandshastighed Ikke oplyst
Forureningsprofil
Jordforurening TCE: 0,78 mg/kg, cDCE: 0,1 mg/kg
Poreluft TCE: 33 mg/m3, PCE: < 1 mg/m3
Grundvand Østlige område:Øvre sek. magasin ved m3 og M9: TCE: 480 μg/l, ingen nedbrydningsprodukter (under detektionsgrænsen)
Højest koncentrationer i bunden af magasine™ængde 2,5 kg TCE.
Nedre sek. magasin: TCE: 120 ug/l, ingen PCE eller nedbrydningsprodukter (mindre end detektionsgrænse)
Mængde: 0,5 kg TCE.
Vestlige område: Nedre sek. magasin:
TCE: 91 (170) μg/l, DCE: 123 (560) μg/l, VC: 1,3 μg/l, CM: 1,3 μg/l. Parantes angiver forskellige oplysninger.
0,5 kg TCE og 0,5 kg DCE
Højeste indhold i toppen af magasin. Ingen forurening i bund af magasin.
Faneudbredelse Østlige område, øvre sekundære magasin: >100 m
Vestlige område: ca. 80 m
Ethen i grundvand Ikke målt
Øvrige forureningskomponenter i grundvand Ingen
Geokemisk profil
Org. stof i sediment ikke oplyst
Redoxforhold Aerobt
Ilt Østlige område: 10-13Vestlige område: 11
Nitrat Østlige område: 17-19
Vestlige område: 14
Sulfat Østlige område:35-53
Vestlige område: 30
Opløst jern Østlige område:0,21-0,54 mg/l ? Sandsynligvis påvirkning fra prøvetagningen
Vestlige område: 0,7 mg/l ? Sandsynligvis påvirkning fra prøvetagningen
Methan Ingen analyser
Redoxpotentiale Ingen analyser
NVOC Ingen analyser
pH 7-7,5
Bicarbonat Ingen analyser
Ionstyrke (ledningsevne) <100 mS/m
Logistiske faktorer
Adgangsforhold Gode
Tekniker Ingen
Eks. pump & threat nej
Elektricitet, vand, sanitet nej
Afstand til bygninger Ingen bygninger
Afstand til indvindings-boringer og recipienter >500 m

Resultat af screening

Klik her for at se tabellen.

Appendiks F.13 Industrivirksomhed, Svendborg

Vurdering

Der er tale om en eksisterende industrivirksomhed med forurening med TCE og krom(VI). Den væsentligste forurening findes i det øvre sekundære magasin fra ca. 3-7 m u.t.

De geologiske og hydrogeologiske forhold er først og fremmest belyst horisontalt. Der er tale om morænelersaflejringer med mere eller mindre sammenhængende sandlag. Den relativt hurtige horisontale udbredelse af kromforureningen indikerer en relativ stor strømningshastighed.

Grundvandsforureningen er hovedsageligt undersøgt i det øvre sekundære magasin. Det er også her den største forureningsspredning vurderes at være sket. Forureningen er dog ikke fuldtænding afgrænset horisontalt (især kromforureningen) eller vertikalt.

De geokemiske forhold viser aerobe-nitratreducerende forhold i de sekundære magasiner. Det formodes dog at der er mikronicher med mere reducerede forhold. Der er således fundet indhold af cis DCE op til ca. 500 μg/l. Indholdet af VC er mindre end 10 μg/l.

Adgangsforholdene er rimelige. Kildeområdet for TCE forureningen er udendørs, men tæt på bygninger. En stor del af fanen ligger under eksisterende industribygning. Det er dog muligt at udføre boringer og injicere elektrondonor under bygningerne.

Forureningen vurderes egnet til at indgå i projektets fase 2 idet:

  • Lokaliteten repræsenterer en typisk østdansk lokalitet hvor forureningsspredningen hovedsageligt sker i sandlag i morænelersaflejringer
  • Lokaliteten er interessant, idet der også er en forurening med krom(VI) i grundvandet. Den reduktive deklorering skal både nedbryde de klorerede opløsningsmidler og reducere krom(VI) til krom(III) (som er immobilt i grundvandet).
  • Kildeområdet oprenses i marts 2004

Passive metoder med anvendelse af en langsomt frigivende elektrondonor vurderes som den mest relevante metode på lokaliteten.

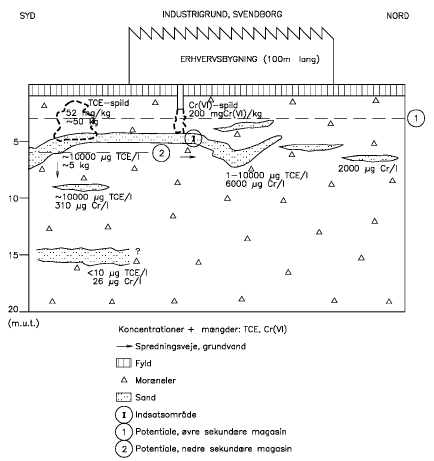

Konceptuel model

Konceptuel model

Foto

Foto

Isolinje angiver forurening med klorerede opløsningsmidler

Datablad
Basisoplysninger
Lokalitet Eksisterende industrivirksomhed, Svendborg
Adresse Svendborg
Forureningsaktivitet Eksisterende industrivirksomhed (maskinfabrik og galvanisering)
Nuværende arealanvendelse Eksisterende industrivirksomhed
Risikoforhold Grundvand
Undersøgelsesrapporter Undersøgelse af affaldsdepot nr. 499-10, Bogensevej 39, Aarup.
Tidligere afværge Afværgepumpning
Indsatsområde for afværge Grundvand, sekundære magasin
Indsatsområde for screening Sekundære magasin
Geologi og hydrogeologi
Geologi Øverst 1 m fyld, herunder mindst 30 m moræneler med indslag af sand. I kildeområdet findes et sandlag omkring 3-7 m's dybde med en mægtighed på 0,3-1,5 m. Tynde sandstriber forekommer i 9 m's dybde i B9 i kildeområdet. I 14-15 m's dybde er der fundet grusindslag med en m's tykkelse.
Relevante magasiner for oprensning Øvre sekundære magasin. Der findes et sammenhængende sandlag i kildeområdet omkring 3-7 m's dybe med en mægtighed på ca. 0,3-1,5 m. I nedstrøms retning bliver sandlaget tyndere og yderst i fane er det mest sandslirer i moræneleren.
Sediment Sand: fin-groft
Magasintype Spændt
Grundvandsspejl Ca. 3 m u.t.
Strømningsretning Nordlig
Hydraulisk ledningsevne Ikke opgivet, men vurderes til ca. 10-5 m/s i sandlagene
Gradient Ikke entydig, men varierer meget fra boring til boring.
Porevandshastighed Ikke opgivet?
Forureningsprofil
Jordforurening TCE: Op til 52 mg/kg TS (B2)Ca. 1000 tons jord forurenet (ca. 50 kg TCE).
Cr(VI): op til 200 mg/kg TS
Poreluft Ikke målt
Grundvand Data fra 2003: TCE: <5.000 μg/l, cDCE μg/l: <150, VC: <5 μg/l
Ca. 5 kg opløst i grundvandet.
Faneudbredelse Den kraftigste grundvandsforurening er spredt ca. 100 m fra kildeområdet. Forureningen er ikke fuldstændigt afgrænset horisontalt eller vertikalt.
Ethen i grundvand < 10 g/l
Øvrige forureningskomponenter i grundvand Cr(VI): I 2003 målt op til 6.100 μg/l i det sekundære grundvand.Fane: Udbredelsen er > 150 m lang og > 80 m bred
Geokemisk profil
Org. stof i sediment Ikke målt
Redoxforhold Aerob-nitratreducerende
Ilt <0,95 – 5,8 (seneste målinger i 2003)
Nitrat <0,5 – 6,8
Sulfat 22 – 84
Opløst jern <0,01 – 0,24
Methan <0,01
Redoxpotentiale 36 - 168
NVOC 2,8 – 12, men typisk under 5 mg/l
pH 6,9 – 7,5
Bicarbonat 330 – 450
Ionstyrke (ledningsevne) 74 – 108
Logistiske faktorer
Adgangsforhold Middel: Kildeområde tilgængeligt. En stor del af fane ligger under bygning
Tekniker Ja på virksomheden
Eks. pump & treat Ja
Elektricitet, vand, sanitet ja
Afstand til bygninger <10
Afstand til indvindings-boringer og recipienter Nærmeste vandindvinding er Grubbemølleværket: 1,2 km
Nærmeste recipient er Trappebækken ½ km øst for virksomheden.

Resultat af screening

Klik her for at se tabellen.





Version 1.0 Februar 2005, © Miljøstyrelsen.
