Frakturer fra lodrette testboringer på Vestergade 10 Haslev

Bilag E

Fotodokumentation af sprækker

Sprækkeidentifikationen er baseret på en visuel identifikation af de injicerede sandlag i en morlænelersprøve, der er udtaget ved kerneboringer i det forventede frakturerede område.

Til fraktureringen anvendes en guargummigelé iblandet epoxy indfarvet sand. Efter injektionen af sandet, udtages kerneprøver i en række forskellige afstande og retninger fra boringen. De udtagne prøver anvendes til visuelt at genfinde det indfarvede sand. Til fraktureringen i 4,5 meters dybde blev der anvendt rødt epoxy indfarvede sand, mens der til fraktureringen i 8 meters dybde blev anvendt grønt epoxy indfarvet sand.

Der blev udtaget kerneprøver på i alt 6 (K1-K6). Placeringen af prøveudtagnings- stederne er valgt efter de områder, hvor der blev observeret hævning af jorden under fraktureringen, samt hvor det var fysisk muligt at udføre kerneboringerne. Kerneboringernes placering fremgår af nedenstående beskrivelse.

Den visuelle identifikation er foretaget i NIRAS’ laboratorium. V identifikationen er plasticrørene med jordprøverne halveret og inspiceret. Resultaterne for de 6 kerneboringer, K1-K6 er angivet nedenfor.

K1: Kerneprøven er udtaget 1 m øst for fraktureringsboringen og der er indsamlet prøver i intervallerne fra 3,2 til 6,0 m.u.t. og fra 7,45 til 9,45 m.u.t. Ca. 4,58 m.u.t. blev der identificeret et ca. 1-2 cm tykt rødt sandlag. Det var havde en vinkel på 45 gr. i forhold til vandret Hældningsretningen kendes ikke. Se billede 1.

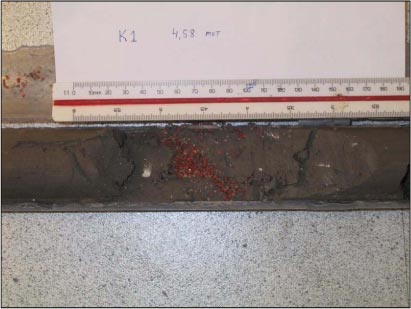

Billede 1. Et ca. 1-2 cm tykt rødt sandlag fundet i K1 ca. 4,58 m.ut.

Ca. 8,62 m.ut. blev der fundet grønne sandkorn indlejret i et ca. 10 cm tykt sandlag. Se billede 2.

Billede 2. Grønne sandkorn fundet i K1 ca. 8,62 m.u.t.

K2: Er placeret 1,5 syd for fraktureringsboringen og der er blevet indsamlet kerneprøver i intervallerne 3,5 til 5,5 og 7,5 til 9,5 m.u.t. Der blev hverken genfundet rødt eller grønt sand i kerneprøverne.

K3: Er placeret 1,5 nord for fraktureringsboringen og der er blevet indsamlet kerneprøver i intervallerne 3,8 til 5,0 og 6,0 til 9,5 m.u.t. Der blev hverken genfundet rødt eller grønt sand i kerneprøverne.

K4: Er placeret 0,5 nord for fraktureringsboringen og der er blevet indsamlet kerneprøver i intervallerne 3,5 til 4,5 m.u.t. Der blev hverken genfundet rødt eller grønt sand i kerneprøverne.

K5: Er placeret 0,5 nordvest for fraktureringsboringen og der er blevet indsamlet kerneprøver i intervallerne 3,2 til 7,2. og7,5 til 9,5 m.u.t. Ca. 4,8 m.u.t. blev der genfundet et ca. 1 cm tykt rødt sandlag. Se billede 3.

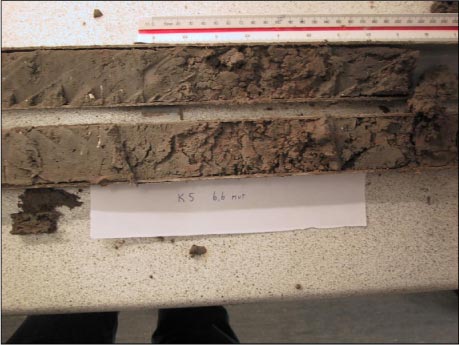

I dybderne 5,5; 6,6 og 7,7 m.u.t. blev der fundet rødt sand (sandkorn). Se billede 4.

Ca. 9,4 m.u.t. blev der identificeret grønne sandkorn i et ca. 2 cm tykt sand- og siltlag. Se billede 5.

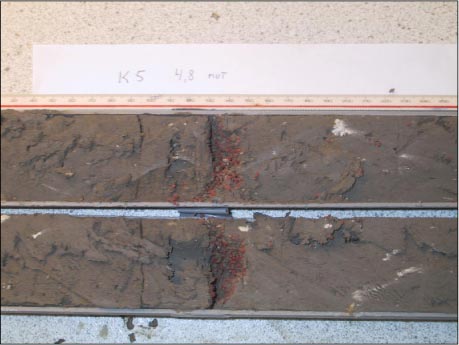

Billede 3. Et ca. 1 cm tykt rødt sandlag fundet i K5 ca. 4,8 m.u.t.

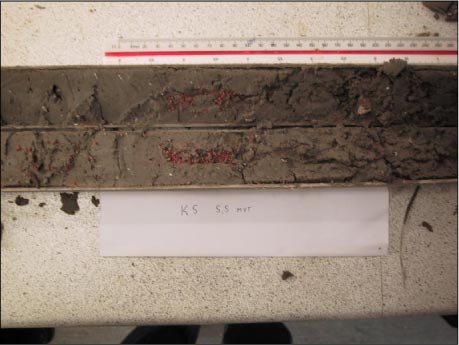

Billede 4. Et rødt sandlag fundet i K5 ca. 5,5 m.ut.

Billede 5. Grønne sandkorn fundet i et sandlag i K5 ca. 9,4 m.u.t.

K6 Er placeret 2 m øst for fraktureringsboringen og der er blevet indsamlet kerneprøver i intervallerne 3,2 til 5,2. og6,8 til 7,4 m.u.t. Ca. 4,95 m.u.t. blev der genfundet et ca. 2-3 mm tykt rødt sandlag. Se billede 6.

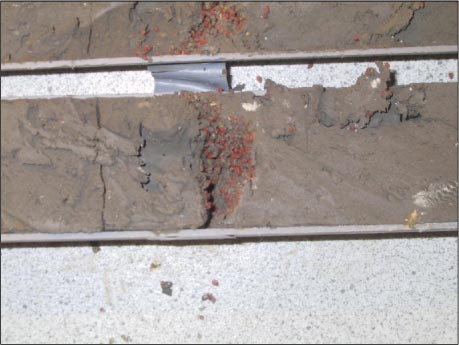

Billede 6. Et ca. 3 mm rødt sandlag fundet i K6 ca. 4,95 m.u.t.
