Wostman er et urinsorterende kloset til sortering af fækalier og urin. Sorteringen sker i selve klosetskålen, der er delt op i en fækaliedel og en urindel. Urinen ledes ved et lille skyl via en gravitationsledning til opsamlingstank, nedsivning eller kloak.

Fækalierne ledes ved et normalt skyl via en gravitationsledning til opsamlingstank, kompostbeholder, nedsivning eller kloak.

Skyllevandsmængden i både urindel og fækaliedel reguleres af, hvordan skylleventilen er indstillet.

Urinalafløbet er en fleksibel afløbsslange på ø 23 mm. Urinledningen skal monteres i en U-form, så den fungerer som en vandlås. Herefter ledes urin og skyllevand til min. ø 44 mm afløbsledning. Afløbsledningen bør lægges med et fald på min. 20 ‰.

Fækalieafløbet sker via en indbygget vandlås i porcelæn til afløbsledning med en dimension på min. ø 96 mm.

Konstruktion:

IFÖ CERA er et vandskyllet kloset, indrettet på traditionel måde og med 2 skyl. Det normale skyl er 3 liter og det lille skyl 2 liter.

Afløbsledningen bør udføres af ø 110 mm plastrør af godkendt type. Af hensyn til afløbsledningens renholdelse skal ledningen lægges med et minimumsfald, afhængig af ledningslængden mellem wc og samletank, som følger:

Længde af liggende ledning

mellem wc og samletank 0-5 5-10 10-15

Minimum ledningsfald 50 ‰ 100 ‰ 150 ‰

1. Dæksel

2. Spærrevæske

3. Urin

Daglig rengøring:

Urinalet skal rengøres dagligt. Det anbefales af forhandler at anvende antibakterie- og voksholdige rengørings- og plejemidler. Anvend aldrig rengøringsmidler, der indeholder sulfo.

1. Urinalkumme

2. Vandlås

3. Styreaggregat/føler

4. Vandtilførsel

Urinal 270 er et vægurinal med indbygget vandlås ø 50 mm. Urinalet skylles automatisk med vand efter hver afbenyttelse. Urinalet leveres med vandret eller lodret afløb. Urinalet er udstyret med en skylleautomatik, der er placeret bagved porcelænet. Skyldningen begyndes automatisk, når en person har opholdt sig i mere end 10 sekunder ved urinalet. Dette styres af en radarføler.

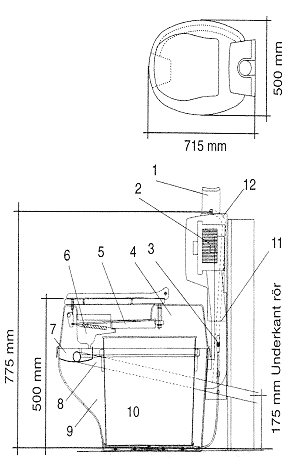

1. Tilslutning af ventilationsrør ø 75 mm.
2. Udsugningventilationspumpe
3. Udløser til afskærmningsklap
4. Aftagelig overdel
5. Afskærmningsklap
6. Urinskål – øvre
7. Urinskål – nedre
8. Urinafløbsrør
9. Underdel
10. Kompostbeholder (2 stk.indgår)
11. Udluftningsrør
12. Kondensslange

Separett Villa er et urinsorterende biologisk kloset med indbygget kompostbeholder. Sorteringen af fækalier og urin sker i selve klosetskålen, der er delt op i en urindel og en fækaliedel. Urinen ledes ved gravitation til en opsamlingstank eller kloaksystem. Fækalierne opsamles i en kompostbeholder, placeret direkte under klosetsædet.

Når kompostbeholderen er fuld, udskiftes den med en tom kompostbeholder, se drift og vedligeholdelse.

Brædt: Polystyren

Tilførsel af luft til wc-rummet i henhold til BR-95: Oplukkeligt vindue, lem eller ude-luftventil og/eller åbning mod adgangsrummet.

1. Tilløb

2. Isoleret låg

3. Polyester dug

Kaggen er en kompostbeholder med indbygget afvanding. Kaggen kan modtage spildevandsslam fra bundfældningstanke og det sorte spildevand fra urinsorterende wc-systemer.

1. Kompostbeholder
2. Tilslutning til kloset og ventilationsledning
3. Tømningslåge
4. Luftindtag
5. Forhøjningsrør
6. Fækalier
7. Bark og flis
8. Tørvesmuld
9. Luftskinner
10. Niveaurør
11. Muld

Müllis er et biologisk kloset til fækalier, papir og urin. Bunden i kompostbeholderen er skrå, og hældningen på bundpladen sikrer, at latrin flytter sig i en passende hastighed mod tømningslågen. Müllis har 4 luftskinner, der er påsvejset den skrå bundplade. Mellem luftskinnerne og bundpladen er der påsvejst vinkelprofiler. Disse er placeret horizontalt på den skrå bundplade. Disse skinner spreder og lufter latrinen, og den langsomme transport sikrer, at fugt suges op af den muld/bark/flis, der er lagt i bunden.

Tilførsel af luft til wc-rummet i henhold til BR-95: Oplukkeligt vindue, lem eller ude-luftventil og/eller åbning mod adgangsrummet.

Da der ikke anvendes skyllevand til klosettet, må der påregnes en del rengøring.

Kapaciteten afhænger af, om der tilsættes urin. Frasortering af urin giver en bedre omsætning i komposten og dermed en større kapacitet.

1. Urinsorterende wc
2. Kompostbeholder
3. Opsamlingsbeholder til urin
4. Bundfældningstank

Systemet er et urinsorterende system med efterfølgende kompostering og nedsivning. Sorteringen af fækalier og urin sker i selve klosetskålen. Urinen ledes ved hjælp af en lille skyllevandsmængde via en gravitationsledning til opsamlingsbeholder.

Fækalier ledes ved hjælp af en normal skyllevandsmængde via en gravitationsledning til en kombineret afvandings- og kompostbeholder.

I kompostbeholderen, der kan være udført af beton, findes 2 indsatser/kurve af rustfrit stål. Indsatserne er perforerede i bunden.

Overskudsvandet fra komposten løber via perforeringen ud i bunden af kompostbeholderen og ledes i rør til bundfældningstank. Bundfældningstanken opsamler yderligere det grå spildevand fra husholdningen (bad, køkken, vask). Bundfældelige stoffer bliver i tanken, og det mekanisk rensede vand ledes til nedsivning.

Brædt: Plast eller træ

Opsamlingsbeholder til urin: Valgfrit materiale

Kompostbeholder: Valgfrit materiale

Indsatser i kompostbeholder: Rustfrit stål

Urindelen: Mindst ca. ½ år, ved helårsbeboelse (5 personer).

Urinafløbet er en fleksibel afløbsslange på ø 23 mm. Afløbsslangen skal monteres i en U-form, så den fungerer som en vandlås. Herefter ledes urin og skyllevand til min. ø 96 mm afløbsrør. Afløbsledningen bør lægges med et fald på min. 20 ‰ fald.

Fækalieafløbet sker via en indbygget vandlås i porcelæn til afløbsledning med en dimension på min. ø 96 mm. Afløbsledningen bør lægges med et fald på min. 20 ‰ fald.

Alle vandinstallationer skal udføres i overensstemmelse med DS 439, Norm for vandinstallationer, og arbejdet skal udføres af autoriseret VVS-installatør.
