Etablering af pileanlæg - Baggrundsrapport

2 Opbygning af pileanlæg med nedsivning

2.1 Generelt

I et pileanlæg med nedsivning fjernes spildevandet dels ved fordampning og dels ved at spildevandet siver gennem jordlagene.

Med det vand, der fordampes, optager træerne en del af spildevandets indhold af næringsstoffer og metaller, som senere fjernes fra anlægget ved høst.

I det vand, der siver ned, vil der i den umættede zone (over grundvandsspejlet) ske en mikrobiel nedbrydning af spildevandets indhold af omsættelige stoffer under forbrug af ilt. Endvidere kan fx metaller og fosfor bindes til jordpartikler.

Et pileanlæg med nedsivning må kun belastes med spildevand, der har passeret en bundfældningstank, idet der ellers vil være stor risiko for hurtig tilstopning af anlæggets fordelersystem.

Fordelingen af det forrensede spildevand i anlægget sker ved pumpning. Fordelerrørene lægges øverst i et lag af vaskede nøddesten (16-32 mm) eller fordelingsenheder af plast, så vandet kan fordele sig til hele anlægget. Fordelerledninger lægges så højt i jorden som muligt.

Rundt om hele anlægget etableres en 0,30 m jordvold.

På figur 2.1 er opbygningen af et pileanlæg med nedsivning vist skematisk.

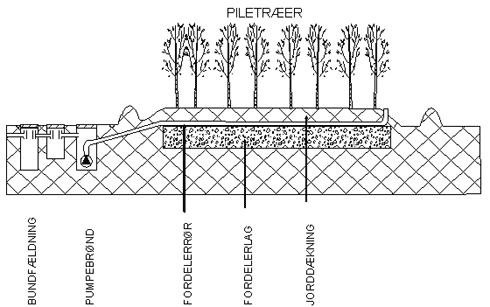

Figur 2.1.
Skematisk opbygning af pileanlæg med nedsivning. (Længdesnit)

2.2 Standard anlæg

På de næste sider er opbygningen af pileanlæg med nedsivning vist. Beskrivelse af de enkelte anlægsdele findes i de følgende afsnit.

Et standardanlæg har altid en bredde på 8 m og 2 fordelerrør. Længden af anlægget afhænger af den tilførte vandmængde og jordens nedsivningsevne, se kapitel 4.

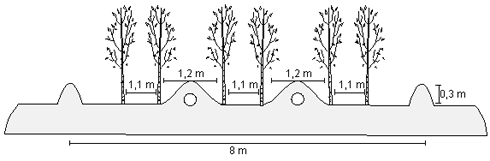

Figur 2.2.
Tværsnit af pileanlæg med nedsivning.

2.2.1 Jordvold

Rundt om hele anlægget etableres en 0,30 m jordvold. Den skal forhindre overfladevand i at løbe ind i anlægget samt sikre opstuvningsmuligheder i selve anlægget ved store nedbørshændelser

Efter etablering af anlægget skal der sås græs på jordvolden. Dette vil stabilisere jordvolden og modvirke erosion.

2.3 Fordelersystem

Spildevandet fordeles over anlægget ved pumpning. Gravitation kan ikke anvendes, fordi fordelerrørene i vinterperioden vil være vandfyldte.

2.3.1 Pumpning

Fordeling ved pumpning sker ved anvendelse af en pumpebrønd og trykrør, der er forsynet med huller i bunden. Ved belastningen sættes hele systemet under tryk. Er tryktabet gennem rørene lille, men stort gennem hullerne vil vandet fordele sig stort set ligeligt over alle huller og dermed over anlægget.

Pumpebrønden skal være let tilgængelig for inspektion og rensning. Brønden forsynes med lugttæt dæksel, der har styrke svarende til færdselsbelastning. Pumpens kapacitet skal være tilstrækkelig til at sætte hele fordelersystemet under tryk (min. 2 meter vandspejl), ved tømning af pumpesumpen.

Pumpesumpen skal være så stor, at der ved hver pumpning udpumpes et volumen, der er mindst fem gange større end det samlede volumen af rørene i tryksystemet. Pumpen bør ved normal belastning starte mindst 2 gange i døgnet. Da trykledningen i pileanlæg ofte er lang, er det vigtigt, at pumpens størrelse og dimensionen på trykledningen/fordelerledningen, er beregnet for de aktuelle vandstrømme og længder.

Pumpen skal være VA-godkendt til ikke fækalieholdigt spildevand og forsynet med alarm for fejlfunktion. Det anbefales at føre alarmen ind i huset.

Pumpen skal altid være forsynet med kontraventil af hensyn til hævertvirkning fra anlægget.

Alle spændebånd, skruer, koblinger m.v. skal være udført af korrosionsbestandingt materiale (f.eks. syrefast, rustfrit stål).

Fordelerrørene lægges midt i anlægget med en afstand på ca. 2,3 m. Selve fordelingen starter ca. 4 m inde i anlægget. Fordelerrørene bør højst have en længde på ca. 25 m. Hvis fordelerrørene undtagelsesvis bliver over 25 m, bør der gennemføres en dimensionering af pumpebrønd, trykrør og trykfordelerrør.

Ved anlæg, der er længere ende ca. 30 m, kan indpumpningen ske midt i anlægget og med fordelerrør til hver side.

Alle bøjninger skal forankres. Rørene lægges vandret.

Dimensionen af fordelerrørene skal være 32-63 mm.

Hulafstanden bør være ca. 1 meter og huldiameteren 8-10 mm. Hullerne placeres i den nederste del af rørene.

Ved præfabrikerede rør bør fabrikanten dokumentere pumpens og rørenes evne til at fordele vandet jævnt.

Enden af fordelerrørene bør afsluttes tilgængeligt med en trækfast lukning, som kan åbnes og anvendes ved gennemskylning af fordelerrørene. Afslutning kan eventuelt ske i en rense- og inspektionsbrønd.

2.4 Fordelerlag og jorddækning

I pileanlæg med nedsivning bør fordelerrørene lægges så højt som muligt og gerne lige omkring jordoverfladen, hvor omsætningen af spildevandet er optimal.

Spildevandet fordeles i anlægget gennem fordelerrør. Fordelerrørene skal ligge frostfrit svarende til en afstand mellem jordoverflade og bundløb på ca. 0,6 m. Fordelerrørene lægges uden fald.

Fordelerrørene lægges oven på et fordelerlag, der enten består af vaskede nøddesten (16-32 mm) eller fordelingsenheder af plast med en stor hulrumsprocent. Fordelingsenhederne af plast har den fordel, at de øger anlæggets oplagringskapacitet.

Fordelerlaget udlægges så tæt på terræn som muligt, og fordelerrørene lægges øverst i laget.

Fordelerlaget skal have en overflade på min. 1 m² (inkl. top, bund og sider) pr. meter fordelerrør, se figur 2.3.

For at forhindre jord i at trænge inde i fordelerlaget udlægges geotekstil over fordelerrøret og de opadvendte og lodrette sider.

Geotekstilen skal være af en ikke vævet type, med en vandgennemtrængelighed på mindst 20.000 l/m²/døgn og en brudforlængelse på mindst 25%.

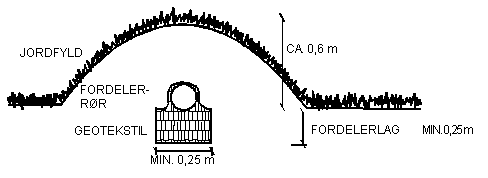

Figur 2.3.
Etablering af fordelerlag og fordelerrør så tæt ved jordoverfladen som muligt.

Den eksisterende jord anvendes til jorddækning.

Jorddækningen bør være så tynd som mulig for at sikre en god ilttilførsel til fordelerlaget, men der må samtidig tages hensyn til frost (ca. 0,6 m fra jordoverflade til bundløb af fordelerrør).

Overfladen på det færdige anlæg skal være vandret.

Jorden må ikke sammenpresses ved kørsel med maskiner.

For at begrænse ukrudtsvæksten i første vækstsæson kan arealet dybdepløjes inden anlægsarbejdet startes. Alternativt kan det færdige anlæg dækkes med et lag sand.

2.4.1 Beplantning

Pileanlæg skal beplantes i det tidlige forår fra medio marts til primo maj.

Hvis anlægstidspunktet ikke passer med dette kan anlægget etableres men uden spildevandstilførsel og beplantning. Derefter foretages beplantningen i perioden marts-maj.

Der anvendes hurtigtvoksende energipilekloner, og der anvendes normalt tre forskellige kloner for at sikre en god sygdomsresistens i anlægget. Pilestiklingerne skal være mindst 0,2 m lange. Pilene plantes i langsgående rækker med en afstand på ca. 1,1 m mellem rækkerne og ca. 0,35 m mellem de enkelte planter i rækkerne svarende til en tæthed på 2 stk. pil pr. m² anlæg. Over fordelerrøret holdes et område på 0,6 m på hver side af fordelerrøret fri for beplantning. Skulle der opstå problemer med fordelerrøret kan det graves op uden at anlægget ødelægges.

De forskellige pilekloner blandes ikke men plantes i hele rækker, se figur 2.4.

Figur 2.4.
De forskellige pilekloner plantes i række.

Skulle en klon blive angrebet af sygdom, så pilen går ud, kan de andre kloner "dække", til der kan efterplantes.

Hvis stiklingerne har været nedkølet, bør de lægges i vand et døgn, inden de udplantes.

Ved plantningen sættes stiklingerne, så 150 mm er under jordoverfladen og kun 50 mm er over jordoverfladen. Knopspidserne skal vende opad. Nogle leverandører farver den ende af stiklingerne, der vender opad for at sikre, at de plantes korrekt.

Efter plantningen må stiklingerne ikke tørre ud. Inden for et par uger efter plantningen skal det kontrolleres om pilene er i vækst (spirer) og eventuelt efterplantes.
