Etablering af pileanlæg - Baggrundsrapport 1 Opbygning af pileanlæg1.1 GenereltI et pileanlæg fordampes det spildevand, der tilføres anlægget, og den regn der falder i anlægget. Med det vand der fordampes, optager træerne en del af spildevandets indhold af næringsstoffer og metaller, som senere fjernes fra anlægget ved høst. Et pileanlæg må kun belastes med spildevand, der har passeret en bundfældningstank, idet der ellers vil være stor risiko for hurtig tilstopning af anlæggets fordelersystem. Fordelingen af det forrensede spildevand i anlægget sker ved pumpning. Fordelerrøret lægges øverst i et lag af vaskede nøddesten (16-32 mm) eller fordelingsenheder af plast, så vandet kan fordele sig til hele anlægget. Fordelersystemet skal afsluttes i en inspektions- og tømmebrønd. Her kan vandstanden i anlægget pejles, og en eventuel tømning kan ske via tømmebrønden. Umiddelbart over den tætte membran placeres et dræn i et lag ærtesten. Drænet afsluttes i tømmebrønden. Pileanlæg opbygges af den jord, der graves op, når membranen skal placeres. Rundt om hele anlægget etableres en 0,3 m jordvold. Hele pileanlægget placeres på en stærk, tæt membran for at sikre, at spildevandet ikke siver ned til grundvandet eller at grundvand ikke trænger ind i anlægget. På figur 1.1 er opbygningen af et pileanlæg vist skematisk.

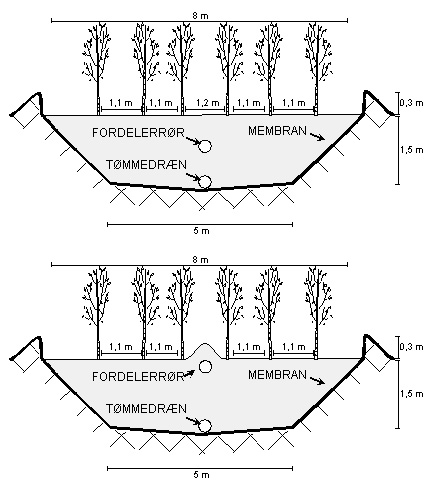

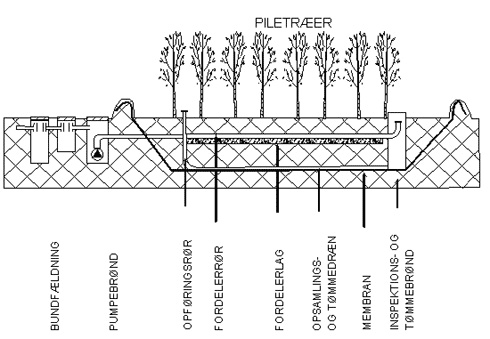

Figur 1.1. 1.2 Standard anlægPå skitserne på de næste sider er opbygningen af pileanlæg vist. Beskrivelse af de enkelte anlægsdele findes i de følgende afsnit. Et standardanlæg har altid en bredde på 8 m og i en dybde på 1,5 m, som vist i figur 1.2. Længden af anlægget afhænger af den tilførte vandmængde, se kapitel 4. 1.2.1 JordvoldRundt om hele anlægget etableres en 0,30 m jordvold. Den skal forhindre overfladevand i at løbe ind i anlægget samt sikre opstuvningsmuligheder i selve anlægget ved store nedbørshændelser. Efter etablering af anlægget skal der sås græs på jordvolden. Dette vil stabilisere jordvolden og modvirke erosion.
Figur 1.2. 1.3 FordelersystemSpildevandet fordeles over pileanlægget ved pumpning. Gravitation kan ikke anvendes, fordi fordelerrøret en del af året er vandfyldt. 1.3.1 PumpningFordeling ved pumpning sker ved anvendelse af en pumpebrønd og trykrør, der er forsynet med huller i bunden. Ved belastningen sættes hele systemet under tryk. Er tryktabet gennem rørene lille, men stort gennem hullerne vil vandet fordele sig stort set ligeligt over alle huller og dermed over anlægget. Pumpebrønden skal være let tilgængelig for inspektion og rensning. Brønden forsynes med lugttæt dæksel, der har styrke svarende til færdselsbelastning. Pumpens kapacitet skal være tilstrækkelig til at sætte hele fordelersystemet under tryk (min. 2 meter vandspejl), ved tømning af pumpesumpen. Pumpesumpen skal være så stor, at der ved hver pumpning udpumpes et volumen, der er mindst fem gange større end det samlede volumen af rørene i tryksystemet. Pumpen bør ved normal belastning starte mindst 2 gange i døgnet. Da trykledningen i pileanlæg ofte er lang, er det vigtigt, at pumpens størrelse og dimensionen på trykledningen/fordelerledningen, er beregnet for de aktuelle vandstrømme og længder. Pumpen skal være VA-godkendt til ikke fækalieholdigt spildevand og forsynet med alarm for fejlfunktion. Det anbefales at føre alarmen ind i huset. Pumpen skal altid være forsynet med kontraventil af hensyn til hævertvirkning fra anlægget. Alle spændebånd, skruer, koblinger m.v. skal være udført af korrosionsbestandigt materiale (f.eks. syrefast, rustfrit stål). Fordelerrøret lægges midt i anlægget. Selve fordelingen starter ca. 4 m inde i anlægget. Fordelerrøret bør højst have en længde på ca. 25 m. Hvis fordelerrøret undtagelsesvis bliver over 25 m, bør der gennemføres en dimensionering af pumpebrønd, trykrør og fordelerrør. Ved anlæg, der er længere end ca. 30 m, kan indpumpningen ske midt i anlægget og med fordelerrør til hver side. Alle bøjninger skal forankres. Rørene lægges vandret. Dimensionen af fordelerrøret skal være 32-63 mm. Hulafstanden bør være ca. 1 meter og huldiameteren 8-10 mm. Hullerne placeres i den nederste del af rørene. Ved præfabrikerede rør bør fabrikanten dokumentere pumpens og rørenes evne til at fordele vandet jævnt. Enden af fordelerrøret bør afsluttes tilgængeligt med en trækfast lukning, som kan åbnes og anvendes ved gennemskylning af fordelerrøret. Afslutningen kan ske i inspektions- og tømmebrønden. I pileanlæg skal det være muligt at pejle vandstanden i anlægget, samt evt. at tømme anlægget for vand. Dette kan ske gennem en minimum ø315 mm inspektions- og tømmebrønd anbragt for enden af fordelerrøret. Brønden føres 0,3 m op over anlæggets overflade og afdækkes med et dæksel. Brønden placeres ca. 4 meter fra anlæggets afslutning. I bunden af anlægget lægges i midten, direkte over geotekstilet, et drænrør med en diameter på 90-120 mm (indvendig). Almindelige opspolede korrugerede drænrør af plast kan anvendes. Drænet skal kunne spules fx gennem et ø110 mm opføringsrør i den ene ende. Drænrøret skal tilsluttes inspektions- og tømmebrønden. Rundt om drænrøret lægges et drænlag, opbygget af vaskede ærtesten (8-16 mm) eller tilsvarende i et 0,10 m tykt lag. Drænlaget udlægges løst, og der må ikke køres med maskiner på laget. Alternativt kan drænrøret afdækkes med geotekstil af samme kvalitet, som det der dækker fordelerlaget. Bunden af anlægget kan med fordel gives et tværfald mod drænrøret.

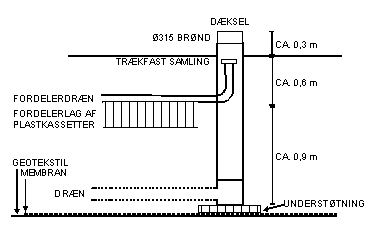

Figur 1.3. 1.4 Anlæg, inklusiv fordelerlag1.4.1 MembranHele anlæggets bund og sider tætnes med en stærk tæt membran placeret på et minimum 50 mm tykt lag ikke skarpt sand med dmax mindre end 5 mm eller en beskyttende ikke vævet geotekstil med en tykkelse på mere end 1,5 mm (ved 2 kPa overlejringstryk). Andre typer geotekstil kan anvendes, hvis de dimensioneres efter DS/Inf. 466 "Membraner til deponeringsanlæg", afsnit 5.63, figur 5.1. Over membranen lægges en beskyttende ikke vævet geotekstil med samme materialeegenskaber. På siderne kan ikke placeres sand, hvorfor jorden i siderne af anlægget skal renses af for sten og andre skarpe eller spidse genstande, som kan skade membranen. Der anvendes således ofte geotekstil både på bund og sider inden udlægning af membranen. Membranen skal være i eet stykke, evt. sammensvejst af flere stykker, og alle gennemføringer af rør udføres som tætte fleksible samlinger efter membranleverandørens anvisninger. Membranen skal have en tykkelse på mindst 0,5 mm. Leverandøren bør som minimum give 10 års garanti på membranens holdbarhed i det miljø, den bliver anbragt i. Der bør benyttes en membran af HDPE eller LPDE, mens der ikke må benyttes membraner med indlagt armering. En HDPE membran er ret stiv mens en LPDE membran er lettere at få til at ligge tæt ud mod jorden. Der må ikke køres med maskiner på membranen eller i anlægget før efter rodsætning. Membranen skal på alle sider af anlægget gå minimum 0,30 m over anlæggets overflade, se figur 1.4. Membranen skal fra jordoverfladen i pileanlægget føres lodret 0,30 m op. Dette vil mindske nedbørsmængden i anlægget.
Figur 1.4. Membranen skal på jordvolden dækkes af et lag jord på ca. 0,1 – 0,15 m som beskytter mod lys og mekanisk påvirkning. 1.4.2 Fordeling af spildevandetSpildevandet fordeles i anlægget gennem et fordelerrør anbragt midt i anlægget. Trykrøret fra pumpen kan enten føres igennem membranen med en vandtæt gennemføring eller over jordvolden. Når trykrøret føres over jordvolden skal røret have en jorddækning på ca. 0,5 m. Trykrøret skal føres 4 meter ind i anlægget, og derefter skal fordelerrøret begynde. Fordelerrøret skal ligge i frostfri dybde svarende til en lægningsdybde (til bundløb) på ca. 0,60 m. Fordelerrøret lægges uden fald. Fordelerrøret kan hæves. Det skal blot sikres, at røret stadig er frostfri, se figur 1.5.

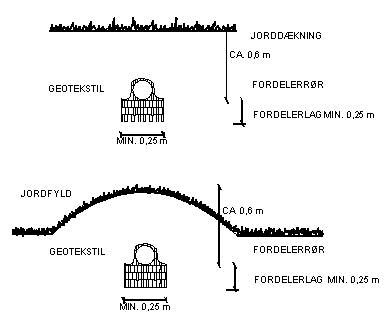

Figur 1.5. Fordelerrøret lægges oven på et fordelerlag, der enten består af vaskede nøddesten (16-32 mm) eller fordelingsenheder af plast med en stor hulrumsprocent. Fordelingsenhederne af plast har den fordel at de øger anlæggets oplagringskapacitet på grund af den store hulrumsprocent. Fordelerlaget skal have en overflade på min. 1 m2 (inkl. sider, top og bund) pr. meter fordelerrrør. Fordelerlaget udlægges midt i anlægget og fordelerrøret lægges øverst i laget.

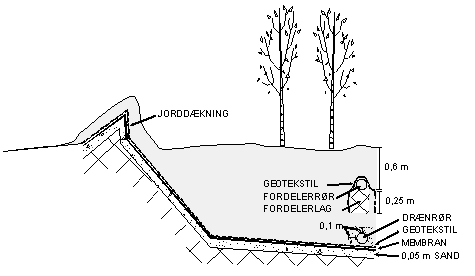

Figur 1.6. For at forhindre jord i at trænge ind i fordelerlaget udlægges geotekstil over fordelerrøret og de opadvendte og lodrette sider. Geotekstilen skal være af en ikke vævet type, have en vandgennemtrængelighed på mindst 20.000 l/m2/døgn og en brudforlængelse på mindst 25%. Tætte jorde Hvis anlægget anlægges i tætte jorde som ler eller klæg, skal der indlægges et 0,1 m sandlag i hele anlæggets bredde lige under fordelerlaget. Hermed sikres, at vandet kan fordeles helt ud til anlæggets sider, se figur 1.7.

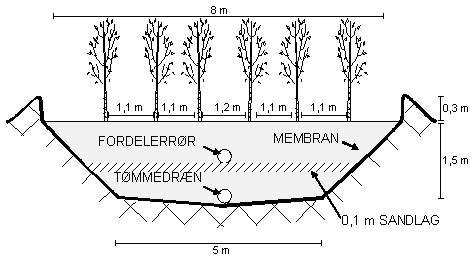

Figur 1.7. 1.4.3 TilbagefyldningDen opgravede jord fyldes tilbage i anlægget. De nederste 0,2 m jord fra bunden af anlægget lægges til side og anvendes som dæklag øverst i anlægget. Denne jord er fri for ukrudtsfrø og vil derfor gøre vedligeholdelsen lettere det første år. Jorden kan også dækkes af med et lag sand. Overfladen af det færdige anlæg skal være vandret. Jorden må ikke sammenpresses ved kørsel med maskiner. 1.4.4 BeplantningPileanlæg skal beplantes i det tidlige forår fra medio marts til primo maj. Hvis anlægstidspunktet ikke passer med beplantningstidspunktet, kan anlægget etableres men uden spildevandstilførsel og beplantning. Når beplantningen så skal foregå i perioden marts-maj, tømmes anlægget for regnvand via inspektions- og tømmebrønden, anlægget beplantes, og spildevandet tilsluttes. Der anvendes hurtigtvoksende energipilekloner, og der anvendes normalt tre forskellige kloner for at sikre en god sygdomsresistens i anlægget. Pilestiklingene skal være mindst 0,2 m lange. Pilene plantes i langsgående rækker med en afstand på ca. 1,1 m mellem rækkerne og ca. 0,35 m mellem de enkelte planter i rækkerne svarende til 2 stk. pil pr. m2 anlæg. Over fordelerrøret holdes et område på 0,6 m på hver side af fordelerrøret fri for beplantning. Skulle der opstå problemer med fordelerrøret kan det graves op uden at anlægget ødelægges. De forskellige pilekloner blandes ikke men plantes i hele rækker, se figur 1.8.

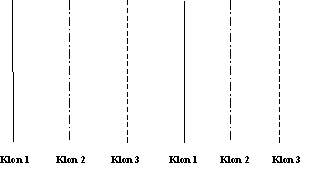

Figur 1.8. Skulle en klon blive angrebet af sygdom så pilen går ud kan de andre kloner "dække", til der kan efterplantes. Hvis stiklingerne har været nedkølet bør de lægges i vand et døgn inden de udplantes. Ved plantningen sættes stiklingerne, så 150 mm er under jordoverfladen og kun 50 mm er over jordoverfladen. Knopspidserne skal vende opad. Nogle leverandører farver den ende af stiklingerne, der vender opad for at sikre at de plantes korrekt. Efter plantningen må stiklingerne ikke tørre ud. Inden for et par uger efter plantningen skal det kontrolleres om pilene er i vækst (spirer), og eventuelt efterplantes. 1.5 Udvidelse af anlægHvis man gennem flere vintre har måttet fjerne vand fra overfladen af pileanlægget, tyder det på, at belastningen med spilde- og regnvand er blevet for stor, og at anlægget må udvides. Udvidelsen af et pileanlæg kan ske ved, at man graver et nyt bassin efter det eksisterende, opbygget efter de samme principper. Fordelerrøret afmonteres i inspektions- og tømmebrønden, og fordelerledningen forlænges med en trykledning. Denne nye trykledning føres gennem membranen i det eksisterende anlæg og ind i det nye anlæg med vandtætte samlinger. Alternativt kan trykrøret føres over de to jordvolde, blot det er dækket med ca. 0,5 m jord, så det er frostfrit. 4 m inde i det nye anlæg skal trykrøret fortsætte i et fordelerrør.
|
